低压开关柜检修规程

合集下载

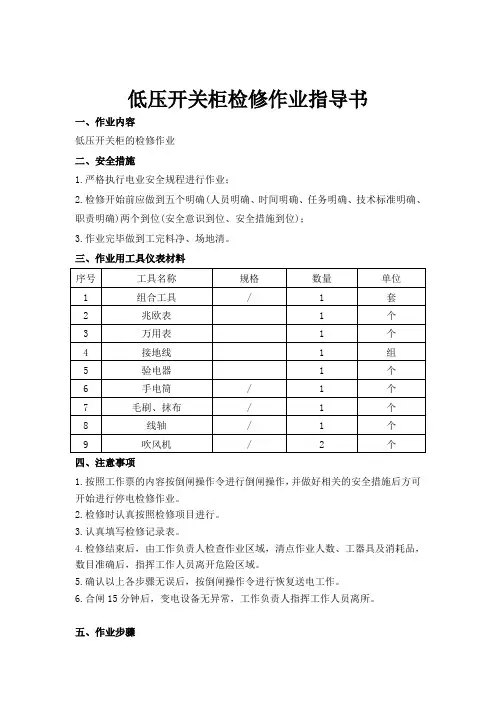

400V作业指导书

低压开关柜检修作业指导书
一、作业内容
低压开关柜的检修作业
二、安全措施
1.严格执行电业安全规程进行作业；
2.检修开始前应做到五个明确(人员明确、时间明确、任务明确、技术标准明确、职责明确)两个到位(安全意识到位、安全措施到位)；
3.作业完毕做到工完料净、场地清。

三、作业用工具仪表材料
四、注意事项
1.按照工作票的内容按倒闸操作令进行倒闸操作，并做好相关的安全措施后方可开始进行停电检修作业。

2.检修时认真按照检修项目进行。

3.认真填写检修记录表。

4.检修结束后，由工作负责人检查作业区域，清点作业人数、工器具及消耗品，数目准确后，指挥工作人员离开危险区域。

5.确认以上各步骤无误后，按倒闸操作令进行恢复送电工作。

6.合闸15分钟后，变电设备无异常，工作负责人指挥工作人员离所。

五、作业步骤
1低压开关柜检修项目（周期1年）
六、作业记录
1．质量记录表
表2400V开关柜检修记录表
2. 质量记录填写说明
(1) 检查记录表根据实际工作内容进行填写。

该项目完成且满足技术标准打
“√”；未完成或完成但未达到技术标准打“×”，并在结果栏中说明情况；
当天未进行该工作项目打“/”。

七、附件
表2 400V开关柜检修记录表
编号：400V开关柜检修记录表
编制部门：地铁维管保存期限：设备使用期内。

配电检修规程

配电检修规程配电检修规程一、总则配电检修是指对配电设备进行例行或定期的检查、维护和保养，以确保配电系统的正常运行和安全性。

本规程适用于各类配电设备的检修工作。

二、检修范围配电检修的范围主要包括配电变压器、低压配电柜、断路器、开关、接触器、保护装置、电缆等设备。

三、检修内容1. 检查设备外观：检查设备外观是否完好，有无表面裂纹、渗漏、腐蚀等问题。

2. 清洁设备：清除设备表面的污物，保持设备的清洁。

3. 检查接线是否松动：检查设备内部的接线是否松动，断开，是否需要重新紧固。

4. 检查电缆的连接：检查电缆接线是否松动，接触是否良好。

5. 检查断路器、开关等开关设备的动作性能：检查断路器、开关等开关设备的动作是否灵活，是否存在卡滞、断裂等问题。

6. 检查保护装置：检查保护装置是否正常工作，是否需要校准或更换。

7. 测量设备参数：使用合适的仪器对设备的参数进行测量，如电压、电流、短路电流等。

8. 检查设备运行状态：对设备进行运行状态的监测，如温度、噪音、振动等。

9. 维护设备：根据设备的维护手册进行维护工作，如更换清洁滤网、润滑轴承、检修电缆终端等。

四、检修时间与频率1. 例行检修：按照设备的使用年限、运行时长、工况等因素，制定相应的例行检修计划，对设备进行定期检修。

2. 定期检修：在设备的保修期结束后，每隔一定时间对设备进行一次全面检修，修复设备潜在的问题。

3. 维护检修：根据设备的运行状况，进行维护性的检修，保养设备，延长设备的使用寿命。

4. 事故检修：在设备发生故障、事故时，及时进行检修、修复。

五、检修记录每次检修结束后，应填写检修记录，记录检修的时间、地点、检修内容、检修结果等信息，以便于查询和跟踪设备的运行情况。

六、安全注意事项1. 在进行配电检修时，必须遵守相关的安全操作规程，佩戴符合规定的个人防护设备，确保人身安全。

2. 在检修过程中，应切断相应的电源开关，以免造成触电、感电等意外事故。

3. 检修过程中，严禁用湿手操作配电设备，以免导致电击事故。

小区低压柜维修保养规程制度

小区低压柜维修保养规程制度前言为了保障小区电力设备的安全运行，定期维修保养低压柜是必不可少的。

本文旨在制定小区低压柜的维修保养规范，确保设备的安全、稳定运行，维护住户和电力设施的安全。

管理原则1、规范：低压柜的维修保养应按照规程进行，不得随意更改或擅自操作。

2、责任：明确低压柜维修保养的责任人，包括物业、电力公司和专业服务人员。

3、周期：制定低压柜维修保养标准周期，定期检查并及时维修保养。

维修保养标准基础操作1、关停电源：在进行低压柜维修保养的时候，必须先关停电源，确保人与设备的安全。

2、清理和检查：定期对低压柜进行清洁和检查，检查范围包括线路、连接器、防护设备、现场电器等等。

3、检查电缆绝缘性能是否合格：对电缆的绝缘性能进行检查，确保符合标准，避免因线路出现的安全隐患。

维修保养1、设备保养：定期检查低压柜各部件的工作情况，发现异常及时更换。

2、设备加固：对低压柜的螺栓、铆钉、焊接等连接方式进行加固，防止松动或者脱落。

3、设备更换：低压柜部件出现故障需要及时更换，确保设备的安全使用。

维修保养责任1、物业：负责安排低压柜的定期维修保养，积极跟进维修保养进度，协助调配专业服务人员。

2、电力公司：负责对小区的电力设施进行现场巡检，确定低压柜的维修保养周期以及维修保养标准。

3、专业服务人员：由物业按照服务规格和性价比进行招标，负责小区低压柜的具体维修保养任务。

小区低压柜的维修保养工作是保障电力设施安全运行的重要一环，制定维修保养规程制度是全面推进小区电力设施管理工作的必然要求。

在实际操作中，各方责任人要积极配合，形成合力，确保低压柜的安全稳定运行。

低压配电柜检修方案

低压配电柜检修方案1. 引言低压配电柜作为电力系统中的重要组成部分，承担着电力分配和保护的重要任务。

为了保证低压配电柜的正常运行及延长其使用寿命，定期的检修是必要的。

本文将介绍一种针对低压配电柜的检修方案，包括检查项、步骤和注意事项等。

2. 检查项在进行低压配电柜检修之前，需要先明确需要检查的项目。

以下是常见的低压配电柜检查项：2.1 外观检查•检查低压配电柜的外观是否完好，有无破损或锈蚀等情况。

•检查门锁、紧固件和密封圈是否完好。

•检查仪表指示灯和按钮是否正常。

2.2 内部检查•检查低压配电柜内部的接线是否松动或脱落。

•检查刀闸、断路器和保险丝等开关元件的接触是否良好。

•检查接地线是否正常连接。

2.3 电气性能检测•使用合适的电力仪器仪表检测低压配电柜的电压、电流和频率等参数是否在正常范围内。

•检测低压配电柜的漏电流是否超过设定值。

•如果有备用电源，则进行切换测试以验证备用电源的可靠性。

2.4 维护记录查看•查看低压配电柜的维护记录，了解之前的维护情况和必要的更换零部件。

3. 检修步骤根据以上的检查项，下面是一般的低压配电柜检修步骤：1.断开配电柜与电源之间的连接，切断配电柜的供电。

2.使用合适的工具拆卸配电柜门，并放置在安全的位置。

3.开始进行外观检查，检查配电柜的外观是否完好，并检查门锁、紧固件和密封圈等是否需要维修或更换。

4.进行内部检查，检查低压配电柜内部的接线、开关元件和接地线等是否出现松动或脱落。

5.进行电气性能检测，使用合适的电力仪器仪表检测低压配电柜的电压、电流和频率等参数，并检测漏电流是否超过设定值。

6.如有备用电源，进行切换测试，验证备用电源的可靠性。

7.查看维护记录，了解之前的维护情况和零部件更换情况。

8.根据检修情况，进行必要的维修或更换零部件。

9.检修完成后，重新安装配电柜门，并确保所有部件安装牢固。

10.连接配电柜与电源，并进行必要的电气测试，确保配电柜正常运行。

4. 注意事项在进行低压配电柜检修过程中，需要注意以下事项：•在检修过程中，务必切断配电柜的供电，确保安全。

【实用】低压开关柜维修及其安全技术规程

低压开关柜维修及其安全技术规程
适用设备型号
GCS（胶南）
生产厂家
青岛远东
故障现象
原因分析
判断方法及表现状况
故障排除方法
所需主要配件和材料
安全注意事项
进线断路器不能合闸
二次控制回路无电源或熔丝断
面板所有指示灯不亮
恢复电源断路器未推到位Fra bibliotek查看断路器位置
将断路器推到试验位置或工作位置
储能不到位
储能指示不到位
查看转换开关位置
转换开关转到抽出位置
机械故障
检查其它方面无问题
拆卸面板检查机械故障
查看接触器
多分合几次清除灰尘，或者解体清洁修复触头
散热风扇故障
查看风扇
更换风扇轴承或润滑
开关柜内异味
接头过热；元器件线圈烧坏
检查异味处器件
停电拧紧接头；查清原因更换元器件
导线过流烧坏
检查异味处导线
查清原因更换导线
抽屉不能推进拉出
断路器在合闸状态，连锁未解除
合闸指示灯亮
分闸后移动
转换开关未在抽屉抽出位置
检查储能电源
与其它开关柜的连锁未解除
查看线路图
解除连锁
合闸二次回路断线、限位开关不到位或元器件损坏
合闸二次回路不通
检查合闸二次回路及元器件
操动机构机械器件损坏
更换断路器测试
解体断路器检查
热继电器保护动作
负荷故障或电缆线路损坏
故障指示灯亮
检查负荷是否故障，电缆是否损坏
开关柜内异响
接触器触头灰尘或磨损导致吸合不到位

低压配电柜检修作业指导书

低压配电柜检修作业指导书1.适用范围本作业指导书适用于供电段管内低压配电箱、低压地箱、低压电缆分支箱，低压配电柜、低压开关柜的检修和作业过程中关键问题的处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.低压配电装置检修作业指导书4.1.检修准备工作4.1.1.检修人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.检修工器具、材料、防护用品准备序号名称型号单位数量备注1 接地线低压0.22kV（4分支）组 22 验电器支 13 绝缘手套双 24 绝缘靴双 25 铝合金梯把 16 安全标志块 47 警示带盘 28 臂章（袖标）个 49 内六角套 110 扭力扳手套 111 套筒套 112 克丝钳把 213 活动扳手把 214 智能型兆欧表只 115 万用表只 116 手摇式接地电阻测试仪只 117 对讲机个 318 毛巾张 319 面纱kg 120 黄油kg 121 油漆刷把 222 油漆kg 14.1.3.检修作业准备序号工作内容作业准备要求责任人备注1 提报月、日计划1.每周四12点前提报次周计划；2.提前3日打提报日计划。

低压开关柜运行维护及检修规程

低压开关柜运行维护及检修规程1.范围本规程适用于低压开关柜、抽出式开关柜运行操作与检修。

2.目的通过本规程的学习使电气运行人员在值班工作中正常巡视检查、低压开关柜的操作及事故处理等的依据，更好的完成生产工作。

3内容及要求3.1 低压开关柜运行一般要求3.1.1机械闭锁、电气闭锁应动作准确、可靠。

3.1.2二次回路辅助开关动作准确，接触可靠。

3.1.3装有电器的可开启门，有以裸铜软线与接地的金属构架可靠地连接。

3.1.4成套柜有供检修的接地装置。

3.1.5低压开关柜统一编定编号，并标明负荷名称及容量，同时应与低压系统操作模拟图版上的编号对应一致。

3.1.6低压开关柜上的仪表及信号指示灯、报警装置完好齐全、指示正确。

3.1.7开关的操作手柄、按钮、锁键等操作部件所标志的“合”、“分”、“运行”、“停止”等字，模拟图版上的编号与设备的实际运行状态相对应。

3.1.8装有低压电源自投装置的开关柜，定期做投切试验，检验其动作的可靠性。

3.1.9两个电源的联络装置处，应有明显的标志。

当联锁条件不同时具备的时候，不能投切。

3.1.10低压开关柜与自备发电设备的联锁装置动作可靠。

严禁自备发电设备与电力网私自并联运行。

3.1.11低压开关柜前后左右操作维护通道上铺设绝缘垫，同时严禁在通道上堆放其他物品。

3.1.12低压开关柜前后的照明装置且齐备完好，事故照明投用正常。

3.1.13低压开关柜设置与实际相符的操作模拟图板和系统接线图。

其低压电器的备品、备件应齐全完好，并分类存放于取用方便的地方。

同时应具备和携带式检测仪表。

4.低压开关柜的巡视检查4.1 低压开关柜的巡视检查周期；一般应每班一次。

4.2 巡视检查的内容4.2.1仪表信号、开关位置状态的指示应对应,三相负荷、三相电压指示正确。

4.2.2整个装置的各部位有无异常响动或异味、焦糊味；装置和电器的表面是否清洁完整。

4.2.3易受外力震动和多尘场所，应检查电气设备的保护罩、灭弧罩有无松动、是否清洁。

电气检修规程

电气检修规程（暂行）目录第一章总则1;第二章高、低压配电柜1;第三章高压真空断路器4；第四章高压负荷开关7；第五章高压隔离开关9；第六章变压器 (13)第一章总则1.1适用范围本规程适用于低压电气设备的检修与维护。

；第二章高、低压配电柜2.1检修周期和项目2.1.1检修周期每1~3年（取2年）至少1次。

2.1.2检修项目2.1.2.1清扫柜内外设备的灰尘，污物；2.1.2.2检查各接触部位螺栓紧固情况，有无过热、放电痕迹；2.1.2.3检查主回路元器件，继电器，保护模块，测量仪表及二次回路的完好情况；2.1.2.4检查防误联锁装置的性能和动作情况；2.1.2.5检查抽屉式配电柜和手车式配电柜的抽屉，手车动作情况；2.1.2.6检查照明装置的完好情况；2.1.2.7检查接地装置的完好情况；2.1.2.8检查高、低压配电柜内部防火隔离设施的完好情况；2.1.2.9检查高、低压配电柜内各支持绝缘子的完好情况；2.1.2.10修理、更换损坏的零部件；2.1.2.11测量各配出回路和二次回路绝缘情况；2.1.2.12柜内元器件耐压试验；2.1.2.13保护设备整组试验；2.2质量标准2.2.1柜内无灰尘，无杂物；2.2.2盘、柜本体及盘、柜内设备各部件安装牢固，电气连接部分连接可靠，接触良好；2.2.3柜内电器元器件的检修按相应标准执行；2.2.4电流试验柱及切换压板应接触良好；2.2.5信号回路的信号灯、光字牌、电铃、事故蜂鸣器等应显示准确，工作可靠；2.2.6表计指示范围应正确、清晰；2.2.7手车、抽屉推拉应轻便灵活，无卡阻碰撞现象；2.2.8动、静触头中心线应一致，接触紧密良好；手车推入工作位置后，动触头顶部与静触头底部的间隙应符合产品技术要求；2.2.9二次回路辅助开关的切换接点应动作准确，接触可靠；2.2.10二次回路中的插头、插座应完好无损；2.2.11防误闭锁装置动作正确可靠；2.2.12安全隔离板应开启灵活，随手车的进出而相应动作；2.2.13手车、抽屉与柜体间的接地触头应接触紧密，当手车、抽屉推入柜内时，其接地触头比主触头先接触，拉出时则相反；2.2.14盘、柜的接地应牢固良好，装有电器可开闭的门，应以软导线与接地的金属构架可靠的连接；2.2.15柜内照明装置齐全好用；2.2.16手车柜内电加热器完好；2.2.17端子板应无损坏，固定可靠，绝缘良好；2.2.18盘、柜上的各元器件、小母线、端子排等应清晰标明其名称编号，必要时标明其用途及操作位置；2.2.19盘、柜油漆应完整良好；2.3检修后试验2.3.1试验项目及标准2.3.1.1参照中华人民共和国电力行业标准《电力设备预防性试验规程》(DL/T596—1996)的有关规定执行；2.3.1.2对防误装置，按系统动作要求进行模拟试验，动作应准确。

低压电气设备检修检查规定

低压电气设备检修检查规定低压电气设备检修检查规定1、在检修低压电气设备时，必须有停送电工作票和施工措施。

处理突发性的井下低压电气设备故障时，必须遵守下列规定：⑴必须汇报矿调度室和机电值班室，经机电值班干部同意，并口头传达检修方法及安全措施后方可施工。

⑵井下严禁带电处理故障；处理故障前，必须停掉上级电源。

2、施工人员必须具有电钳工资格证并经年审合格。

非经专业培训的人员，严禁打开设备进行检查，非维护人员不得帮助维护人员从事检查、处理电气设备故障等工作。

3、维护人员应带齐符合要求的专用工具及仪表，并熟知该电气设备的原理、性能、结构及供电系统，否则，不能对该设备进行故障处理。

4、严禁打开防爆盖试送电和带电检查、排除故障，禁止带电搬迁电气设备。

5、检修处理的步骤：⑴首先根据上级开关及本开关故障指示所显示的故障情况来判断故障的性质和范围，在检修排除故障时，应将上级开关停电并闭锁。

⑵在停电的上级开关隔离合闸手把上必须悬挂有人工作，禁止合闸警示牌，设专人看管，并严格执行谁挂牌、谁摘牌的制度。

⑶在现场环境瓦斯浓度低于1%时，方可打开电气设备，并验电、放电,然后进行检修处理。

验电必须使用与电压等级相符且合格的验电笔。

⑷排除故障需要更换元件时，应用同型号的元件进行更换。

⑸恢复原有的线路。

⑹在试送电后又需停电继续处理故障时，应再次进行停电闭锁挂牌、验电及放电工序。

6、检修电气开关试送电前，必须检查被控设备（如刮板机、皮带等）无其它施工或人员靠近，确无问题方可送电。

7、普通型携带式电气测量仪表，必须在瓦斯浓度1.0%以下的地点使用，并实时监测现场瓦斯浓度。

8、打开移动变电站高、低压端开关时，应使腔内有害气体充分挥发后，再进行验电、放电工作。

9、检修排除故障后，严禁甩掉各种保护。

10、施工完毕，应及时详细填写故障检修处理情况，包括故障原因、更换的零部件、开关目前还存在的问题及下一步处理意见等。

电气设备安全检修规程电气设备检修操作规程1电气操作人员的资格和要求：1.1电气作业必须经过专业培训，考试合格，持有电工作业操作证的人员担任。

低压配电柜检修流程

低压配电柜检修流程低压配电柜的检修保养流程如下：1. 清洁：对配电柜进行全面的清洁，包括柜体、接线端子、开关、电缆及配电盘间的连接等，以清除灰尘、残渣或其它杂物。

2. 检查柜体：检查柜体的运行情况及接线是否紧固可靠，及时发现并处理可能存在的故障和缺陷。

3. 检查母线及引下线：检查母线及引下线连接是否良好，接头点有无发热变色，电缆头、接线桩头是否牢固可靠，接地线有无锈蚀，接线桩头是否紧固。

4. 检查抽屉式开关：抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠。

检查抽屉柜上的自动空气开关操作机构是否到位，接线螺丝是否紧固。

清除接触器触头表面及四周的污物，检查接触器触头接触是否完好，如触头接触不良，必要时可稍微修锉触头表面。

电源指示仪表、指示灯应完好。

5. 检查电容柜：先断开电容柜总开关，用10mm2以上的一根导线逐个把电容器对地进行放电后，外观检查壳体良好，无渗漏油现象。

若电容器外壳膨胀，应及时处理，更换放电装置、控制电路的接线螺丝及接地装置。

合闸后进行指示部分及自动补偿部分的调试。

6. 检查受电柜及联络柜中的断路器：先断开所有负荷后，用手柄摇出断路器。

重新紧固接线螺丝，检查刀口的弹力是否符合规定。

灭弧栅有否破裂或损坏，手动调试机械联锁分合闸是否准确，检查触头接触是否良好，必要时修锉触头表面。

检查内部弹簧、垫片、螺丝有无松动、变形和脱落。

7. 检查恒定电流装置：检查恒定电流装置的电源电压和电流是否正常，校正或更换纠正装置在补偿系统中的补偿效果，确保补偿效果。

8. 检查仪表设备：如电表、电压表、电流表等，保证仪器设备的准确性。

9. 防腐、喷漆：进行防腐、喷漆等工作，保护低压配电柜外部金属材料和电器元件不受磨损。

需要注意的是，在进行低压配电柜的检修时，所有工作都必须按照安全规范执行，并严格遵守操作规程，确保人员和设备的安全。

以上信息仅供参考，建议请教专业电工或查阅低压配电柜相关检修规范文件以获取更多准确的信息。

低压电气设备检修检查规定

低压电气设备检修检查规定
主要包括以下几个方面：
1. 定期检查：根据设备的使用情况和厂家要求，定期进行设备的检查和维护工作。

可以按照每年、每半年或每季度进行检查。

2. 外观检查：检查设备的外观是否完好，包括外壳、连接线等是否有损坏或松动的情况。

同时，还要检查设备的标识是否清晰可见。

3. 内部检查：打开设备的外壳，检查内部的部件和电路连接是否正常，是否有松动、腐蚀、烧焦等情况。

特别要注意检查电气接触点的状态，避免接触不良或断路的情况。

4. 功能检查：通过正常操作设备，检查设备的功能是否正常，包括开关、按钮、指示灯等是否灵活、准确。

5. 电气性能检查：使用专业的测试仪器检查设备的电气性能，如电压、电流、功率等是否符合要求。

特别要注意检查设备的绝缘性能，避免漏电现象。

6. 清洁保养：定期对设备进行清洁和保养，包括清除灰尘、保持通风透气，避免设备过热。

也要定期添加润滑油或进行其他维护操作。

7. 检修记录：每次检修都要做好详细的记录，包括设备的检查结果、维修措施和维修时间等信息。

这样可以及时了解设备的维修情况，为后续的检修提供参考。

以上是低压电气设备检修检查的一些基本规定，具体的要求还需要根据不同的设备和实际情况进行具体的制定和执行。

同时，检修和检查工作一定要由专业的人员进行，确保设备的安全和正常运行。

0.4KV低压配电室检修维护规程

0.4KV低压配电室检修维护规程我场0.4KV低压配电开关柜型采用MNS抽屉式柜型设计。

开关柜及柜内所有元器件和材料应为阻燃或不燃产品。

电压采用380/220V三相四线制系统，接地型式采用TN-S系统。

屏内有应独立的PE接地线和中性线母线，贯穿整个成套配电装置。

第一节 400V厂用电系统日常巡视一开关柜的检查1.1 设备是否整洁；1.2 面板仪表及指示灯指示是否正确；1.3 断路器分、合闸操作是否正确、可靠；1.4 符合开关分合是否灵活；1.5 符合开关抽屉进出是否灵活；1.6 设备运行时是否有异常声响及发热现象；1.7 备用电源自动投入系统动作是否可靠；1.8 事故照明系统自动投入动作是否可靠；1.9 引出线连接是否牢固；1.10 巡视检查每星期进行一次。

1.11 400V厂用电系统备自投切换试验每半年进行一次第二节 0.4kV厂用电检修维护一检修维护前准备工作：1 制定详细检修项目及组织检修材料并对检修人员进行责任划分。

制定严密的施工安全技术措施，对参与检修人员进行宣贯，交底。

2 准备好绝缘工具，安全用具，检修工具及检修所需材料。

3 绝缘工具必须定期检测，符合技术要求。

二检修维护人员工作责任分配：检修人员必须分工明确，专人负责检修紧固各部位螺丝，专人负责传递物件，专人监护。

三检修维护规程：1 凡从事操作低压设备的人员，必须熟悉低压系统接线图和低压设备的性能，用途。

2 检修时必须两人以上进行。

3 检修前对设备要进行全面检查，无误后方可进行。

4 要遵循停电、验电、放电、短路接地、并悬挂停电牌的程序。

四检修维护安全技术措施：1 绝缘工具、安全用具、检修工具等必须符合安全要求。

2 作业前必须清点工具数量。

3 严格执行停电检修作业安全技术措施。

如果全柜检修，分离刀闸必须加设隔板。

4 检修完毕，作业现场工完料净，项目负责人验收检修质量，清点人数及工具数量，确认无误后，方可送电。

5 送电正常后，检修人员方可离开现场。

低压开关柜运行维护及检修作业指导书

低压开关柜运行维护及检修作业指导书低压开关柜运行维护及检修作业指导书1：前言低压开关柜是电力系统中至关重要的设备之一，负责对电能进行控制、分配和保护。

为确保低压开关柜的正常运行和延长其使用寿命，本指导书旨在提供运行维护及检修作业指导，以保证设备的可靠性和安全性。

2：运行维护2.1 运行检查2.1.1 每天的开机前检查：- 检查低压开关柜的总体情况，包括外观、接地、插头连接、漏电情况等。

- 检查控制电源的电压和电流是否正常，在额定范围内。

- 检查仪表和报警装置是否正常工作。

2.1.2 每周的运行检查：- 检查低压开关柜内部的连接是否松动，紧固螺栓是否完好。

- 检查断路器、隔离开关、接触器等机械连接部件的操作是否灵活有效。

- 检查仪表和报警装置的指示是否准确，报警信号是否正常。

2.1.3 每月的运行检查：- 检查低压开关柜及其周围环境是否清洁，是否有积尘、异物等。

- 检查所有接线端子的紧固情况，防止松动引起故障。

- 检查电器元件的表面情况，如有发热、变形等异常，应及时处理。

2.1.4 每年的运行检查：- 检查低压开关柜的保护装置是否准确可靠，如过载保护、短路保护等。

- 检查软启动器、变频器等是否正常工作，无异常声音和异味。

- 检查低压开关柜的接地电阻是否符合规定要求。

2.2 维护保养2.2.1 清洁维护：- 定期清洁低压开关柜的外壳、内部元件和接线端子，防止积尘导致短路等故障。

- 清洁时使用干布擦拭，避免使用湿布，以防止进水。

遇到顽固污渍可用中性清洁剂清洗。

2.2.2 接触器和断路器维护：- 定期检查接触器的触点，如有烧蚀、氧化或磨损等情况，应及时清洁或更换。

- 检查断路器的断裂电弧垫片，如有磨损或老化，应及时更换。

2.2.3 电器元件维护：- 检查电容器的工作电压和容量是否正常，如有异常应及时更换。

- 定期检查继电器和保护装置的配置和参数设定，进行必要的调整和校验。

3：检修作业3.1 安全措施3.1.1 断电操作：- 在进行检修作业前，必须确保低压开关柜已经断电，并确认电源已切断。

低压配电柜检修方案

低压配电柜检修方案1.检查低压配电柜的外观。

包括检查柜体外壳是否有变形、氧化、划伤等情况，检查门锁是否紧固、密封是否完好。

如发现问题，及时更换或修理。

2.清洁低压配电柜。

使用压缩空气或吸尘器将低压配电柜内外的灰尘、杂物等清理干净。

注意清洁时要防止直接触摸低压元件。

3.检查低压配电柜内部连接。

检查主开关、断路器、保险器等的连接是否正常，有无松动或脱落。

同时，检查导线的绝缘情况，如出现老化、磨损等情况，要及时更换。

4.检修低压配电柜内部电器元件。

通过检查保险器、热继电器、电源插座等元件是否有松动、脱落、破损等情况，进行维修和更换。

特别注意电源插座的良好接触和绝缘性能。

5.试验低压配电柜的功能。

打开低压配电柜的门，按照设备功能说明书中的要求进行各项测试，如分合闸试验、负载试验、过载保护试验等。

记录测试结果并查找问题。

6.更换低压配电柜的配电保护器件。

根据低压配电柜的使用年限和保护器件的寿命来决定是否更换，以确保设备的安全运行。

同时也要注意选择适合的保护器件，以提高设备的性能和可靠性。

7.对低压配电柜进行绝缘测试。

使用绝缘电阻仪对低压配电柜的绝缘性能进行测试，如发现绝缘电阻低于正常范围，应及时采取措施加强绝缘。

8.检查低压配电柜的散热系统。

检查散热器、风扇等是否正常运行，清理散热器的散热片，确保低压配电柜的散热效果良好，防止过热引起故障。

通过以上的检修方案，可以对低压配电柜进行全面的检修和维护，确保其正常运行，提高设备的安全性和可靠性。

同时，也要注意合理制定检修计划，按计划进行检修，以减少生产和供电的中断时间。

在操作过程中，要注意安全，严格遵守操作规程，避免和电气设备直接接触，确保工作人员的人身安全。

低压开关柜检修规程

低压开关柜检修规程1总则1.1适用范围1.1.1本规程规定了霍煤鸿骏铝电有限责任公司电力分公司C厂400V动力中心(PC)、各段母线(MCC)、主进线电源开关、联络电源开关、负荷开关及各段母线电压互感器(PT)、电流互感器(CT)检修项目、检修工艺及质量标准。

1.1.2本规程规范检修行为，400V厂用系统各段母线、主进线电源开关、联络电源开关、负荷开关及各段母线电压互感器(PT)、电流互感器(CT)检修质量应符合规定要求。

1.1.3本规程为所有参加本项LI的工作人员所必须遵守的质量体系程序。

1.2引用标准1.2.1《低压成套开关设备》GB7251—971.2.2《低压开关设备和控制设备总则》GB14048. 1—941.2. 3《低压开关设备和控制设备低压断路器》GB14048. 2—941.2.4《低压开关设备和控制设备低压断路器低压开关、GB14048. 3-93 隔离器、隔离开关及熔断器组合电器》1.2.5《低压开关设备和控制设备低压机电式接触器和电动机启动器》GB14048. 4—941.2. 6《低压开关设备和控制设备控制电路电器和开关元件GB14048. 5-941.2.7第一部分低压机电式控制电路电器》1.2. 8《1KV以上52KV及以下高压交流金属封闭开关设备和控制设备》IEC—2981.2.9《低压抽出式成套开关设备》国家专业标准ZBK36001-891.2. 10《发电厂检修规程》SD230-871.2.11厂家提供资料2设备规范2.1设备概述2.1. 1霍煤鸿骏铝电有限责任公司电力分公司C厂主要厂房低压配电装置生产厂家：3检修策略3.1开关柜检修周期2.1. 1开关柜投运一年后应进行一次检修，正常运行的低压开关柜五年应进行大修，也可以跟随机组的检修周期.2.1.2开关每年一次小修，五年一次大修，也可以跟随机组的检修周期.3.2检修项目2.2.1开关柜大修项目2.2.1.1整体的清扫及外观检查。

低压配电柜检修规程

低压配电柜检修规程
1.适用范围。

本规程适用于我公司400V低压开关柜设备的检修。

2.检修周期及检修项目。

2.1检修周期。

2.1.1检修周期取决于设备技术工况。

2.1.2每周进行一次维护性检查，每年应进行小修，四年～五年应进行大修，具体工期视项目而定。

2.1.3在发现异常情况以及断路器操动机构达到规定的操作次数时应进行临时检修。

2.1.4对电气回路应每月检查一次，对脱线、异味、烧头、损坏的元器件应及时更换处理。

2.1.5推行设备的状态检修,根据设备的使用情况合理安排,保证设备的性能。

3.检修项目。

3.1检查各测量、指示装置是否完好（指示准确）。

3.2检查柜内是否有异味及发热现象。

3.3检查各接线螺栓是否紧固，各部件温度是否正常（≤。

低压配电柜保养规程

低压配电柜检修规程一、目的：确保低压配电柜正常运行，安全运行二、适用范围：适用于各种低压配电柜的检修三、内容1、准备1）配电柜电源故障检修前一天通知客户电源故障时间2）电源故障前做好一切准备，特别是工具的准备应齐全。

3）由维修组组长负责统一指挥，努力统一参与维修工作人员的行动，分工协作合理，以变高效率完成工作2、电源故障1）断开柴油发电机的自动空气开关，把发电机选择开关置于停止位置，拆开蓄电池正、负极线，挂警告标识牌，以防发电机发送电。

2）逐级断开低压侧空气开关，然后断开变压器高压侧的负载开关。

确认断开位置后，合上接地开关，然后用锁锁住该高压柜，并悬挂有人操作禁止合闸的标识牌3）打开配电柜门，用试电笔检查低压母排在电源故障状态下。

3、维护步骤1）检查母线街头处有无变形，有无放电变黑痕迹，紧固连接螺栓，螺栓若有生锈应予更换，确保接头连接紧密。

检查母线上的绝缘子是否松动和损坏。

2）用手柄将主空气开关从配电柜中摇出，检查主触电是否有烧熔痕迹，检查灭弧罩是否烧黑和损坏，紧固各接线螺丝，清洁柜内灰尘，试验机械的合闸、分闸情况3）把各分开关柜从抽屉柜中取出，紧固各接线端子，检查电流表电度表的安装和接线，检查手柄操作机构的灵活可靠性，紧固空气开关进出线，清扫开关柜及配电柜后出线内的灰尘4）保养电容柜时，应先断开电容柜总开关，用25mm²上述导线将电容器逐个接地，然后检查并紧固接触器，电抗器，电容器的接线螺丝，接地装置是否良好，检查电容器有无涨肚现象，并用吸尘器清洁柜内灰尘。

5）保养完毕，清理工具，撤离现场。

用500V摇表摇测母线对母线、母线对地绝缘电阻应在0.5兆欧以上4试运行1）断开变压器高压侧的接地开关，确认断开位置后，合上变压器高压侧的负荷开关，观察变压器空载运行是否正常，然后用锁锁住该高压柜，并取下标识牌2）逐级合上低压侧空气开关，检查低压配电柜工作是否正常3）配电柜的年度维护记录在《配电柜年保记录表》上4记录：《配电柜维保记录表》由部门兼职资料员保存两年。
