低压开关柜检修
低压开关柜检修
3）断路器分励脱扣器模拟动作正常
4）断路器储能电机正常动作储能
5）断路器失压脱扣器动作正常。
9
全面检修柜体
必要时
对开关柜一次和二次部件进行全面检查和维修
。
3
母线检查
12个月
1）主导体母排包覆的绝缘套应完好，裸露部分无锈蚀，色标清晰
2）母线绝缘良好
3）母排接触面应平整紧密，无发热变色，螺栓及垫片应齐全稳固
4）支持绝缘子，绝缘子表面应整洁，无裂痕和放电痕迹
5）母线应清洁无明显积尘
4
电缆室检查
12个月
1）电缆与母排联接的螺栓无松动。螺栓紧固力矩满足要求。
2）绝缘子表面应整洁，无裂痕和放电痕迹。
序号
项目
周期
要求
确认
备注
1
检查外观
12个月
1）开关柜所有柜门无变形、破损、锈蚀，密封良好
2）开关柜接地应完好、接地体无锈蚀、变形
3）检查配电柜柜面上的电气元件的名称、标志、编号是否清楚、正确
4）检查柜面仪表、指示灯是否正常状态，
2
开关柜内检查
12个月
1）外露导电部分包覆的绝缘套应平展，无高温烧灼现象
3）插件间连接是否良好,是否因接触不良而发热变色。
4）电缆室封堵应完好，绝缘挡板无脱落、凝露或放电痕迹。
5电缆室卫生状况良好无杂物。
5
断路器、隔离开关各部件检查维护
12个月
1）清扫断路器室，断路器与柜体紧固螺丝应无松动，并用相应力矩扳手检查。内部联锁装置应可靠
2）支持绝缘子，无裂纹、外部损伤及放电痕迹
8
电容补偿柜的检查
12个月
低压配电柜检修工作总结

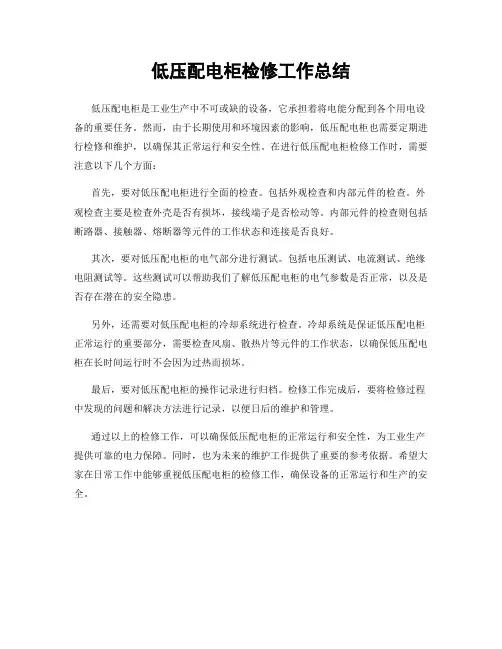

低压配电柜检修工作总结
低压配电柜是工业生产中不可或缺的设备，它承担着将电能分配到各个用电设备的重要任务。
然而，由于长期使用和环境因素的影响，低压配电柜也需要定期进行检修和维护，以确保其正常运行和安全性。
在进行低压配电柜检修工作时，需要注意以下几个方面：
首先，要对低压配电柜进行全面的检查。
包括外观检查和内部元件的检查。
外观检查主要是检查外壳是否有损坏，接线端子是否松动等。
内部元件的检查则包括断路器、接触器、熔断器等元件的工作状态和连接是否良好。
其次，要对低压配电柜的电气部分进行测试。
包括电压测试、电流测试、绝缘电阻测试等。
这些测试可以帮助我们了解低压配电柜的电气参数是否正常，以及是否存在潜在的安全隐患。
另外，还需要对低压配电柜的冷却系统进行检查。
冷却系统是保证低压配电柜正常运行的重要部分，需要检查风扇、散热片等元件的工作状态，以确保低压配电柜在长时间运行时不会因为过热而损坏。
最后，要对低压配电柜的操作记录进行归档。
检修工作完成后，要将检修过程中发现的问题和解决方法进行记录，以便日后的维护和管理。
通过以上的检修工作，可以确保低压配电柜的正常运行和安全性，为工业生产提供可靠的电力保障。
同时，也为未来的维护工作提供了重要的参考依据。
希望大家在日常工作中能够重视低压配电柜的检修工作，确保设备的正常运行和生产的安全。
低压开关柜检修作业指导书
低压开关柜检修作业指导书1适用范围本指导书适用于电力变配电所低压开关柜内的进线柜、馈出柜、电容器柜、RTU柜检修作业。
2编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运（ 1999） 103 号）。
2.2《铁路电力安全工作规程补充规定》（铁总运[2015]51号）。
2.3《杭州供电段高速铁路电力设备检修实施细则》。
2.4《杭州供电段高速铁路电力设备运行实施细则》。
2.5《杭州供电段普速铁路电力设备检修实施细则》。
2.6《杭州供电段普速铁路电力设备运行实施细则》。
3 安全风险提示3. 1风险识别3.1. 1 低压开关柜检修作业存在触电伤害。
3.2管控措施3.2. 1工作人员必须穿绝缘鞋、工作服，戴安全帽、测电笔（验电器）、手套和工具袋。
3.3.2 严格执行“二票一簿”制度，办理好要令许可，并做好安全预想。
3. 2. 3 对电容柜检修作业前需进行彻底放电。
3.2. 4 检修作业中靠近其他带电设备时，带电部分需设缆绳，并挂相应的警示牌，作业过程中人员机具与带电部分要保持足够的安全距离。
4.2. 5 严禁用未拧干水凝潮湿抹布进行洗擦和水冲洗电气设备。
5.作业程序5.1作业前准备5.1.1检修前应进行设备查勘，对已损坏的指示仪表、指示灯、转换开关、按钮等设备做好记录。
对一次主接线图、设备名称与供电系统图纸、技术档案图纸进行核对。
4.1.2 准备好作业所需的工具材料。
4.1.3 根据实际设置驻站联络员，做好登销记。
4.2检修作业4.2.1 低压开关柜检修作业4.2.1. 1 对全部配电装置逐面进行检查、清扫，从上至下。
4.2.1.2 检查修理各种开关，接触器，使其接触良好，无烧损，固定完好，运行无噪声。
4.3.1.3 检查熔断器，应符合容量要求，接触良好；检查互感器装置连接部位无氧化。
4.4.1.4 检查引出线，应符合容量要求，接头无过热氧化，排列整齐，检查母排应无氧化，相色明显。
4.5.1.5 检查端子排，使编号完整、正确、接头无损伤，弯曲方向正确。
低压开关柜检修规程
内蒙古易高煤化科技有限公司380V低压开关柜检修规程1 主题内容与适用范围本规程适用于公司380V配电系统MS开关柜的检修，对于不同规格的动力盘，本检修规程的内容可酌情增减。
开关柜的检修应贯彻以预防为主，计划检修和诊断检修、定期维护相结合的方针，做到应修必修，修必修好，讲究实效。
开关柜的检修与断路器等开关的检修相结合进行。
2 引用标准DL/T596—96 电力设备预防性试验规程MS型低压开关柜使用说明书3 概述开关柜检修项目主要包括：开关柜检修；母线检修；二次回路及各电气元件检查，开关座检修；开关附件检修。
4 检修标准项目4.1 开关柜检修；4.2 开关柜母线检修；4.3 开关柜二次回路检查与元件测试；4.4 开关柜开关座检修；4.5 开关柜附件检修；5 检修前的准备工作5.1 开关柜检修前，了解设备的运行状况，存在的缺陷。
5.2 根据大修项目，制定大修进度，工时计划、备品备料、人员安排。
5.3 准备好检修所用工具及专用工具：摇表 ZC25-3 500V/0-500MΩ ZC25B-4 1000V/0-1000MΩ空压机吸尘器双臂电桥 QJ44 单臂电桥 QJ23 万用表虹吸枪5.4 熟悉设备图纸，安装说明书5.5 组织工作班成员学习检修规程。
5.6 向工作人员交代技术要求及安全措施。
6工艺要求6.1开关柜的清扫检查6.1.1设定遮拦或可靠明显标记，划定工作区和非工作区，6.1.2检修前电气试验。
用1000V摇表测量开关柜内母线对地、相间绝缘电阻均在0.5 MΩ以上方可开工，否则应查明原因并办理相关手续后开工。
6.1.3确保工作现场通风条件良好，可依据现场实际安装通风设备。
6.1.4将开关柜的开关或抽屉做出可靠正确的位置标记。
6.1.5将开关或抽屉拉至开关柜外并运至清扫场地。
6.1.6拆开工作区开关柜侧面、背面处的防尘隔离板。
6.1.7清扫开关柜地面、柜内的积灰和杂物。
6.1.8用大功率吸尘器或便携式吹风机清扫开关柜本体内外尘埃，以保证其绝缘良好。
低压开关柜检修作业指导书
低压开关柜检修作业指导书1.作业项目名称：低压开关柜检修作业指导书2. 作业内容范围本指导书适用于低压开关柜的检修3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 作业前准备作业人员应戴安全帽，穿绝缘鞋、工作服。
5. 人员工机具材料与要求人员准备：6. 作业程序及标准6.1清扫、检查外观6.1.1检修前应进行查勘摸底，对已损坏的指示仪表、指示灯、转换开关、按钮等设备做好记录。
对一次主接线图、设备名称与供电系统图纸、技术档案图纸进行核对。
6.1.2检查低压开关柜柜体漆膜有无剥落、锈蚀。
6.1.3 紧固构架并作防锈处理，对柜架作全面清洁保养。
6.1.4 严禁用未拧干水的潮湿抹布进行洗擦和水冲洗电气设备。
6.1.5更换已损坏的电器元件。
6.2检查开关：6.2.1 用手操作刀开关、组合开关、断路器等，不应有卡住或操作用力过大现象。
6.2.2 刀开关、断路器等各个部分应接触良好。
6.2.3 电器的辅助触点的通断是否正确、可靠。
6.2.4 断路器等主要电器的通断是否符合要求。
6.2.5 母线连接是否良好，其支持绝缘子、夹持件等附件是否安装牢固可靠。
支持夹持6.2.6 保护电器的整定值是否符合要求，熔断器的熔体规格是否正确，辅助电路各元件的接点是否符合要求。
6.2.7开关灭弧装置（如灭弧罩、灭弧触点、灭弧用绝缘板）完好，胶盖、螺栓齐全。
6.2.8对于抽屉式结构的主开关，机械联锁是否有效，电气联锁是否可靠。
6.2.9检查引出线，应符合容量要求，接头无过热氧化，排列整齐，检查母排应无氧化，相色明显。
6.2.10 检查熔断器，应符合容量要求，接触良好；检查互感器装置连接部位无氧化。
6.2.11 防护完善，门上的连锁装置可靠，外壳、手柄、漆层无变形和损伤。
6.2.12 设备运行无噪声。
6.3仪表、计量装置检查6.3.1 检查各种指示灯、指示仪表、互感器、电度表是否完好、清晰、有效。
低压开关柜检修作业指导书
2022-09-18 实施DQ009-2022———————————————————————————————— 低压开关柜检修作业指导书作业工程：1号换热站低压开关柜检修作业日期： 2022年09月18 日批 准：审 核：编 制：目 次1 范围 (3)2 本指导书设涉及的资料和图纸 (3)3 安全环保措施 (3)4 组织机构 (3)5 备品备件清单 (3)6 现场准备及工具 (4)7 检修工序及质量规范 (4)8 检修记录 (7)9 设备试运、调试、实验 (8)10 不符合项通知单 (9)11 完工报告单 (10)12 质量签证单 (11)1#换热站开关柜检修作业指导书1范围本指导书合用于阜新煤制天然气公司1#换热站低压开关柜检修工作。
2本指导书涉及的文件、技术资料和图纸Q/CDT-ITSCC 106 0001-2005《电气设备检修规程》Q/CDT-ITSCC 107 0024-2005《电气技术规范》3安全措施3.1严格执行《电业安全工作规程》3.2工作人员认真执行现场安全措施。
3.3停电等安全措施完善并符合现场实际。
3.4工作人员不应停留在危（wei）险位置。
3.5起重用具经检验合格，安全可靠。
3.6所带的常用工具、量具应认真清点，严禁遗留在设备内。
3.7所搭轿脚手架必须符合要求，高空作业系好安全带。
3.8开工前，工作负责人要向工作班成员详细交待安全措施及注意事项，明确工作范围。
3.9如现场需要动火，应办理动火工作票，并做好防火措施。
3.10参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修工程，工艺质量规范等。
3.11参加本检修工程的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
4. 4 组织机构组长:曹学贵副组长:刘宝山检修技术负责人:韩一标检修安全负责人:张广志4.1人员情况表:序号姓名工种职称/等级备注1 邢汝春电气 工作负责人2 商志朋电气34567895备品备件清单型号规格（图序号名称单位 数量 备注号）1. 按钮LA38 10A 220V 个 22.6检修前准备6.1 现场准备一、材料类序号 名称 型号 单位 数量 备注1. 抹布 公斤 32. 凡士林 公斤 1 医用3. 绝缘胶带 黄、绿、红、黑 盘 各54. 防火胶泥 袋 15. 阻火包 袋 16. 绝缘清洗剂 瓶 37. 砂纸 张 10二.、工具类1. 梅花扳手 套 42. 个人工具 套 103. 数字兆欧表 3125 块 24. 电线轴 个 25. 毛刷 把 106. 套筒 套 27. 内六角 公制、英制 套 各18. 三相短路接地线组 29. 数字万用表 块 210. 皮老虎 个 111. 吹风机 台 112. 吸尘器 台 113.14.6.2专用工具序号 名称 型号规格（图号）单位 数量 备注1. 接地电阻测试仪台12.6.3工作准备□工器具已准备完毕，材料、备品已落实。
【实用】低压开关柜维修及其安全技术规程
适用设备型号
GCS（胶南）
生产厂家
青岛远东
故障现象
原因分析
判断方法及表现状况
故障排除方法
所需主要配件和材料
安全注意事项
进线断路器不能合闸
二次控制回路无电源或熔丝断
面板所有指示灯不亮
恢复电源断路器未推到位Fra bibliotek查看断路器位置
将断路器推到试验位置或工作位置
储能不到位
储能指示不到位
查看转换开关位置
转换开关转到抽出位置
机械故障
检查其它方面无问题
拆卸面板检查机械故障
查看接触器
多分合几次清除灰尘，或者解体清洁修复触头
散热风扇故障
查看风扇
更换风扇轴承或润滑
开关柜内异味
接头过热；元器件线圈烧坏
检查异味处器件
停电拧紧接头；查清原因更换元器件
导线过流烧坏
检查异味处导线
查清原因更换导线
抽屉不能推进拉出
断路器在合闸状态，连锁未解除
合闸指示灯亮
分闸后移动
转换开关未在抽屉抽出位置
检查储能电源
与其它开关柜的连锁未解除
查看线路图
解除连锁
合闸二次回路断线、限位开关不到位或元器件损坏
合闸二次回路不通
检查合闸二次回路及元器件
操动机构机械器件损坏
更换断路器测试
解体断路器检查
热继电器保护动作
负荷故障或电缆线路损坏
故障指示灯亮
检查负荷是否故障，电缆是否损坏
开关柜内异响
接触器触头灰尘或磨损导致吸合不到位
低压开关柜运行维护及检修规程
低压开关柜运行维护及检修规程1.范围本规程适用于低压开关柜、抽出式开关柜运行操作与检修。
2.目的通过本规程的学习使电气运行人员在值班工作中正常巡视检查、低压开关柜的操作及事故处理等的依据，更好的完成生产工作。
3内容及要求3.1 低压开关柜运行一般要求3.1.1机械闭锁、电气闭锁应动作准确、可靠。
3.1.2二次回路辅助开关动作准确，接触可靠。
3.1.3装有电器的可开启门，有以裸铜软线与接地的金属构架可靠地连接。
3.1.4成套柜有供检修的接地装置。
3.1.5低压开关柜统一编定编号，并标明负荷名称及容量，同时应与低压系统操作模拟图版上的编号对应一致。
3.1.6低压开关柜上的仪表及信号指示灯、报警装置完好齐全、指示正确。
3.1.7开关的操作手柄、按钮、锁键等操作部件所标志的“合”、“分”、“运行”、“停止”等字，模拟图版上的编号与设备的实际运行状态相对应。
3.1.8装有低压电源自投装置的开关柜，定期做投切试验，检验其动作的可靠性。
3.1.9两个电源的联络装置处，应有明显的标志。
当联锁条件不同时具备的时候，不能投切。
3.1.10低压开关柜与自备发电设备的联锁装置动作可靠。
严禁自备发电设备与电力网私自并联运行。
3.1.11低压开关柜前后左右操作维护通道上铺设绝缘垫，同时严禁在通道上堆放其他物品。
3.1.12低压开关柜前后的照明装置且齐备完好，事故照明投用正常。
3.1.13低压开关柜设置与实际相符的操作模拟图板和系统接线图。
其低压电器的备品、备件应齐全完好，并分类存放于取用方便的地方。
同时应具备和携带式检测仪表。
4.低压开关柜的巡视检查4.1 低压开关柜的巡视检查周期；一般应每班一次。
4.2 巡视检查的内容4.2.1仪表信号、开关位置状态的指示应对应,三相负荷、三相电压指示正确。
4.2.2整个装置的各部位有无异常响动或异味、焦糊味；装置和电器的表面是否清洁完整。
4.2.3易受外力震动和多尘场所，应检查电气设备的保护罩、灭弧罩有无松动、是否清洁。
(维修版)低压配电柜故障维修与保养指南
(维修版)低压配电柜故障维修与保养指南1. 简介本文档旨在提供低压配电柜故障维修与保养的指南，以帮助用户更好地维护和保养低压配电柜，确保其正常运行和延长使用寿命。
2. 故障维修步骤以下是低压配电柜故障维修的步骤：2.1 定位故障- 当低压配电柜出现故障时，首先需要通过观察和听觉来定位故障的具体位置。
可以通过检查指示灯、触摸屏、电流表等设备来确定故障发生在哪个部分。
2.2 关闭电源- 在进行维修之前，请务必确认低压配电柜已经断开电源，以确保维修人员的安全。
2.3 检查电线连接- 检查低压配电柜内的电线连接是否牢固。
如发现松动或损坏的电线，应及时进行修复或更换。
2.4 更换故障元件- 根据故障定位的结果，可以进行相应的故障元件的更换。
请在更换之前确保备有正确的零部件，并按照相应的操作指南进行操作。
2.5 重新启动- 在完成故障维修后，确认一切操作已经正确完成后，可以重新启动低压配电柜并检查其是否正常工作。
3. 保养指南为了确保低压配电柜的正常运行和延长使用寿命，以下是一些常见的保养指南：3.1 清洁和除尘- 定期清洁低压配电柜，确保其内部和外部没有积灰或杂物。
可以使用干净的软布擦拭，并避免使用含有腐蚀性物质的清洁剂。
3.2 紧固螺丝和接线端子- 定期检查和紧固低压配电柜的螺丝和接线端子，确保其连接良好。
如发现松动的螺丝或接线端子，应及时进行紧固。
3.3 定期巡视- 定期巡视低压配电柜，观察是否有异常情况，如异味、异常噪音等。
如发现异常情况，请立即进行检修和维护。
3.4 定期维护- 定期进行低压配电柜的维护，包括清洁、检查和保养等工作。
可以参考设备制造商提供的维护手册以及相关标准进行操作。
4. 总结通过本文档提供的故障维修和保养指南，用户可以更好地了解低压配电柜的维修与保养方法，并采取相应的措施来确保其正常运行和延长使用寿命。
为了维护人员的安全，请确保在断电的情况下进行维修和保养操作。
以上内容仅供参考，请参照实际情况和设备制造商的指南进行操作。
低压开关柜常见故障及处理方法
低压开关柜常见故障及处理方法一、低压开关柜常见故障：1.电器元件损坏：低压开关柜中的电器元件如断路器、接触器、熔断器等可能会因长期使用或外部因素损坏，导致设备不能正常运行。
2.线路短路：低压开关柜中的线路可能会因绝缘损坏、接触不良等原因导致短路，造成设备停电或者烧毁。
3.过载：低压开关柜中的负载超过额定电流容量会引起过载，导致开关器件受损或烧毁。
4.温升过高：低压开关柜在长时间高负荷运行下，由于内部电器元件损耗产热，可能会导致温升过高，进而影响设备的正常运行。
5.电源故障：低压开关柜的供电线路或者电源设备可能会发生故障，导致设备无法正常供电。
6.过压或欠压：低压开关柜在过压或欠压情况下，由于设备电气参数超过了额定值，可能会造成设备损坏或无法正常工作。
二、低压开关柜常见故障处理方法：1.电器元件损坏处理方法：-损坏的电器元件需要更换为新的设备，确保其符合规格和要求。
-设备更换后需进行测试和验收，确保安装正确并且能够正常运行。
2.线路短路处理方法：-首先需要切断电源，避免进一步损害设备和人员伤害。
-检查线路是否有损坏，如发现问题，需要修复或更换受损的线路。
-检查线路的绝缘情况，确保没有绝缘损坏的地方。
-确保线路连接良好，避免接触不良导致线路短路。
3.过载处理方法：-检查负载情况，确保不超过低压开关柜的额定电流容量。
-如需增加负载，可以考虑添加额外的低压开关柜来分担负荷。
-检查开关器件的额定电流容量，更换不符合要求的设备。
4.温升过高处理方法：-检查低压开关柜的通风情况，确保良好的空气流通。
-检查电气元件的正常工作，是否存在损坏或制冷不良等问题。
-如有需要，可以增加降温设备如风扇或散热片。
5.电源故障处理方法：-检查电源线路和设备是否与低压开关柜的连接良好。
-如发现电源线路有损坏，需要进行修复或更换。
-检查电源设备是否正常工作，如有问题需及时修复或更换。
6.过压或欠压处理方法：-安装过压保护和欠压保护装置，能够及时切断电源保护低压开关柜。
低压开关柜检修作业指导书
低压开关柜检修作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (3)4. 低压开关柜检修作业指导书 (3)4.1. 准备工作 (3)4.2. 检修技术标准 (4)4.3. 检修步骤 (11)4.4. 安全风险点及卡控措施 (12)4.5. 安全注意事项 (12)1.适用范围本指导书适用于供电段管内电力低压开关柜的安装、检修和常见问题处理。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。
4.低压开关柜检修作业指导书4.1.准备工作4.1.1.检修人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.检修工器具序号名称准备数量准备情况1 个人工具1套2 作业工具包1套3 绝缘工具1套4 测量工具1套5 线手套1双6 接地电阻测试仪+++1台7 兆欧表1台8 万用表1台4.1.3.材料准备序号工具名称型号单位数量备注1 弹簧销、开口销个若干2 垫圈个若干各种型号都备有3 螺栓套若干各种型号都备有4 指示灯红、黄、绿个若干需预检5 按钮米若干需预检6 油漆KG 若干需预检7 中性凡士林KG 若干需预检4.1.4.检修作业准备序号工作内容作业准备要求责任人备注1 提报月、日计划1.每周四12点前提报次周计划；2.提前3日打提报日计划。
低压开关柜检修注意事项
低压开关柜检修注意事项以低压开关柜检修注意事项为标题，下面是一些相关内容。
一、检修前的准备工作1. 确定停电范围：在进行低压开关柜检修之前，需要明确检修的具体范围，确定需要停电的设备和回路。
同时，需要通知相关人员，确保安全工作的顺利进行。
2. 检查工具和设备：检修前需要检查所需的工具和设备是否齐全，确保能够有效地进行检修工作。
同时，需要检查工具和设备的使用状态，确保其安全可靠。
二、检修过程中的注意事项1. 严格遵守操作规程：在低压开关柜检修过程中，必须严格遵守操作规程和相关安全规定。
操作人员应熟悉操作规程，并且按照规程进行操作，确保安全。
2. 注意电气安全：在检修过程中，必须注意电气安全，避免触电事故的发生。
操作人员应戴好绝缘手套、绝缘鞋等电气防护用品，并且使用绝缘工具进行操作。
3. 注意防火防爆：低压开关柜中可能存在电气设备故障导致火灾或爆炸的风险，因此在检修过程中需要注意防火防爆。
操作人员应禁止使用明火，注意通风和排气，确保工作环境的安全。
4. 注意接地保护：低压开关柜的接地保护是确保操作人员安全的重要措施之一。
在检修过程中，需要检查接地装置是否完好，并且在操作前进行接地处理，确保操作人员的安全。
5. 注意维护绝缘性能：低压开关柜的绝缘性能直接影响其安全性能。
在检修过程中，需要检查开关柜的绝缘部件是否完好，并且进行必要的维护和更换工作，确保绝缘性能符合要求。
6. 注意检查电缆连接：低压开关柜中的电缆连接是电力系统的重要组成部分，其连接质量直接影响系统的安全稳定运行。
在检修过程中，需要仔细检查电缆连接是否紧固可靠，并进行必要的维护和更换。
7. 注意设备的状态和运行参数：在检修过程中，需要仔细观察设备的运行状态和运行参数，及时发现异常情况，并采取相应的措施进行处理，确保设备的安全运行。
三、检修后的工作1. 清理工作：在检修结束后，需要对工作现场进行清理，清除残留的工具、设备和杂物，确保工作环境的整洁。
低压开关柜运行维护及检修作业指导书
低压开关柜运行维护及检修作业指导书低压开关柜运行维护及检修作业指导书1：前言低压开关柜是电力系统中至关重要的设备之一，负责对电能进行控制、分配和保护。
为确保低压开关柜的正常运行和延长其使用寿命，本指导书旨在提供运行维护及检修作业指导，以保证设备的可靠性和安全性。
2：运行维护2.1 运行检查2.1.1 每天的开机前检查：- 检查低压开关柜的总体情况，包括外观、接地、插头连接、漏电情况等。
- 检查控制电源的电压和电流是否正常，在额定范围内。
- 检查仪表和报警装置是否正常工作。
2.1.2 每周的运行检查：- 检查低压开关柜内部的连接是否松动，紧固螺栓是否完好。
- 检查断路器、隔离开关、接触器等机械连接部件的操作是否灵活有效。
- 检查仪表和报警装置的指示是否准确，报警信号是否正常。
2.1.3 每月的运行检查：- 检查低压开关柜及其周围环境是否清洁，是否有积尘、异物等。
- 检查所有接线端子的紧固情况，防止松动引起故障。
- 检查电器元件的表面情况，如有发热、变形等异常，应及时处理。
2.1.4 每年的运行检查：- 检查低压开关柜的保护装置是否准确可靠，如过载保护、短路保护等。
- 检查软启动器、变频器等是否正常工作，无异常声音和异味。
- 检查低压开关柜的接地电阻是否符合规定要求。
2.2 维护保养2.2.1 清洁维护：- 定期清洁低压开关柜的外壳、内部元件和接线端子，防止积尘导致短路等故障。
- 清洁时使用干布擦拭，避免使用湿布，以防止进水。
遇到顽固污渍可用中性清洁剂清洗。
2.2.2 接触器和断路器维护：- 定期检查接触器的触点，如有烧蚀、氧化或磨损等情况，应及时清洁或更换。
- 检查断路器的断裂电弧垫片，如有磨损或老化，应及时更换。
2.2.3 电器元件维护：- 检查电容器的工作电压和容量是否正常，如有异常应及时更换。
- 定期检查继电器和保护装置的配置和参数设定，进行必要的调整和校验。
3：检修作业3.1 安全措施3.1.1 断电操作：- 在进行检修作业前，必须确保低压开关柜已经断电，并确认电源已切断。
低压配电柜检修方案
低压配电柜检修方案1.检查低压配电柜的外观。
包括检查柜体外壳是否有变形、氧化、划伤等情况，检查门锁是否紧固、密封是否完好。
如发现问题，及时更换或修理。
2.清洁低压配电柜。
使用压缩空气或吸尘器将低压配电柜内外的灰尘、杂物等清理干净。
注意清洁时要防止直接触摸低压元件。
3.检查低压配电柜内部连接。
检查主开关、断路器、保险器等的连接是否正常，有无松动或脱落。
同时，检查导线的绝缘情况，如出现老化、磨损等情况，要及时更换。
4.检修低压配电柜内部电器元件。
通过检查保险器、热继电器、电源插座等元件是否有松动、脱落、破损等情况，进行维修和更换。
特别注意电源插座的良好接触和绝缘性能。
5.试验低压配电柜的功能。
打开低压配电柜的门，按照设备功能说明书中的要求进行各项测试，如分合闸试验、负载试验、过载保护试验等。
记录测试结果并查找问题。
6.更换低压配电柜的配电保护器件。
根据低压配电柜的使用年限和保护器件的寿命来决定是否更换，以确保设备的安全运行。
同时也要注意选择适合的保护器件，以提高设备的性能和可靠性。
7.对低压配电柜进行绝缘测试。
使用绝缘电阻仪对低压配电柜的绝缘性能进行测试，如发现绝缘电阻低于正常范围，应及时采取措施加强绝缘。
8.检查低压配电柜的散热系统。
检查散热器、风扇等是否正常运行，清理散热器的散热片，确保低压配电柜的散热效果良好，防止过热引起故障。
通过以上的检修方案，可以对低压配电柜进行全面的检修和维护，确保其正常运行，提高设备的安全性和可靠性。
同时，也要注意合理制定检修计划，按计划进行检修，以减少生产和供电的中断时间。
在操作过程中，要注意安全，严格遵守操作规程，避免和电气设备直接接触，确保工作人员的人身安全。
低压开关柜检修规程
低压开关柜检修规程1总则1.1适用范围1.1.1本规程规定了霍煤鸿骏铝电有限责任公司电力分公司C厂400V动力中心(PC)、各段母线(MCC)、主进线电源开关、联络电源开关、负荷开关及各段母线电压互感器(PT)、电流互感器(CT)检修项目、检修工艺及质量标准。
1.1.2本规程规范检修行为，400V厂用系统各段母线、主进线电源开关、联络电源开关、负荷开关及各段母线电压互感器(PT)、电流互感器(CT)检修质量应符合规定要求。
1.1.3本规程为所有参加本项LI的工作人员所必须遵守的质量体系程序。
1.2引用标准1.2.1《低压成套开关设备》GB7251—971.2.2《低压开关设备和控制设备总则》GB14048. 1—941.2. 3《低压开关设备和控制设备低压断路器》GB14048. 2—941.2.4《低压开关设备和控制设备低压断路器低压开关、GB14048. 3-93 隔离器、隔离开关及熔断器组合电器》1.2.5《低压开关设备和控制设备低压机电式接触器和电动机启动器》GB14048. 4—941.2. 6《低压开关设备和控制设备控制电路电器和开关元件GB14048. 5-941.2.7第一部分低压机电式控制电路电器》1.2. 8《1KV以上52KV及以下高压交流金属封闭开关设备和控制设备》IEC—2981.2.9《低压抽出式成套开关设备》国家专业标准ZBK36001-891.2. 10《发电厂检修规程》SD230-871.2.11厂家提供资料2设备规范2.1设备概述2.1. 1霍煤鸿骏铝电有限责任公司电力分公司C厂主要厂房低压配电装置生产厂家：3检修策略3.1开关柜检修周期2.1. 1开关柜投运一年后应进行一次检修，正常运行的低压开关柜五年应进行大修，也可以跟随机组的检修周期.2.1.2开关每年一次小修，五年一次大修，也可以跟随机组的检修周期.3.2检修项目2.2.1开关柜大修项目2.2.1.1整体的清扫及外观检查。
低压配电柜检修方案
低压配电柜检修方案低压配电柜是电气系统中非常重要的设备之一，负责将高压电源转化成适用于低压设备的电能供应。
为了确保低压配电柜的正常运行和安全使用，定期的检修和维护工作是必不可少的。
本文将为您介绍一套完整的低压配电柜检修方案。
1.检视外部情况：首先，对低压配电柜的外部情况进行检视，包括外观有无明显损坏、表面有无污渍或腐蚀等情况。
2.检测接地系统：接地系统是确保低压配电柜安全运行的重要设施，应检测接地电阻的大小以确保符合规定要求，并检查接地线路是否存在断裂或松脱情况。
3.检查电源电压：使用测试仪器对低压配电柜的电源电压进行测量，确保其与设定值相符，检查并记录各相电压的大小和波动情况。
4.检查进线开关及漏电保护器：对进线开关和漏电保护器进行检查，确保其正常工作状态和接线是否牢固。
5.检查断路器和熔断器：检查低压配电柜内的断路器和熔断器，确保其正常开关和断路功能。
6.检查接线端子：对低压配电柜内的接线端子进行检查，确保接线的牢固性和无松动等情况。
7.清洁低压配电柜：使用吹风机等工具将低压配电柜内部的灰尘、污渍等清理干净，确保设备内部干净整洁。
8.检查仪器仪表：对低压配电柜内的仪器仪表进行检查，确保其正常工作状态和指示准确性。
9.检查空开和保护设备：对低压配电柜中的空开和保护设备进行检查，确保其正常开关和功能。
10.检查散热器和通风系统：对低压配电柜散热器和通风系统进行检查，确保其正常工作和散热效果良好。
11.检查电缆连接和线路：对低压配电柜内的电缆连接和线路进行检查，确保无老化、断裂或磨损等情况。
12.检查联锁装置：对低压配电柜中的联锁装置进行检查，确保正常工作和有效保护。
13.测试运行：完成以上检查后，进行测试运行，模拟正常工作状态，确保低压配电柜的各项功能正常。
14.检查记录和整理资料：将检查过程中的各项数据和记录整理好，编制相关文件和报告，以备后续参考。
以上就是一套完整的低压配电柜检修方案，通过定期的检修和维护工作，可以确保低压配电柜的正常运行和安全使用，提高电气系统的可靠性和稳定性。
低压开关柜检修规程
低压开关柜检修规程1适合范围本规程规定了大唐信阳发电公司660MW低压开关（柜）检修的周期、标准检修项目、大修的施工步骤及工艺质量标准，并附录了一些检修维护相关的知识，供大唐信阳发电公司低压开关（柜）检修工作使用，也可做运行、检查人员参考。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
电业安全工作规程（电气部分）Q/CDT 207 0001-2006 集团公司设备点检定修管理导则（试行）中国大唐集团公司电力设备交接和预防性试验规程（2005年版）德国产默勒IZM1、2、3型微机智能型空气断路器使用说明书GB4064 电气设备安全设计导则防止电力生产重大事故的二十五项重点要求实施细则发电厂及电力系统反事故技术措施汇编（电气部分）3技术规范及主要参数3.1 PC进线柜、分段柜、至MCC的电源回路的开关采用德国产默勒IZM1、2、3型微机智能型空气断路器，并配有U型脱扣器和苏州万龙的ST400III3型综合数字表计。
PC柜内其它馈线回路采用塑壳断路器为默勒NZM7、10。
电动机回路采用空气断路器加微机综合保护装置方案，空气断路器满足远方/就地操作功能，微机综合保护装置采用江苏金智LPC1-530型低压电动机综合保护测控装置。
综合保护装置提供通讯接口，接入厂用电组网系统。
马达保护器采用苏州万龙的ST505II型。
开关柜均为低压抽屉组合式，规格：MNSG 600A 中山市明阳电器有限公司3.2综合数字表计采用苏州万龙的ST400III3型1、测量功能：可测量电流、电压、频率、有功无功功率及有功无功电度，显示为LCD显示。
2、液晶屏显示运行电流、故障电流工作电压、频率、有功无功功率及有功无功电度3、通讯功能：提供RS-485串口并通过通讯口送出以下资料：回路电压、电流、频率、有功无功功率及有功无功电度,功率因数。
低压配电柜检修规程
低压配电柜检修规程
1.适用范围。
本规程适用于我公司400V低压开关柜设备的检修。
2.检修周期及检修项目。
2.1检修周期。
2.1.1检修周期取决于设备技术工况。
2.1.2每周进行一次维护性检查，每年应进行小修，四年～五年应进行大修，具体工期视项目而定。
2.1.3在发现异常情况以及断路器操动机构达到规定的操作次数时应进行临时检修。
2.1.4对电气回路应每月检查一次，对脱线、异味、烧头、损坏的元器件应及时更换处理。
2.1.5推行设备的状态检修,根据设备的使用情况合理安排,保证设备的性能。
3.检修项目。
3.1检查各测量、指示装置是否完好（指示准确）。
3.2检查柜内是否有异味及发热现象。
3.3检查各接线螺栓是否紧固，各部件温度是否正常（≤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3）绝缘子应完好,无破损
4）二次线应无锈蚀、破损、松脱
5）打开照明开关后，柜内照明正常
6）驱潮装置工作正常
7）柜内应无放电声、异味和不均匀的机械噪声
8）出线侧电缆接头连接良好，无放电痕迹
9）电流互感器引线接头接触良好，接地线完好牢固，无过热现象
10）浪涌保护装置引线接头接触良好，无过热现象，螺栓无松动
8
电容补偿柜的检查
12个月
1）电容补偿三相平衡， 电容器无发热膨胀，也不冰冷，接头不发热变色
2）电容无功补偿柜电容接触器良好
3）断开空气开关不带电容时对电容器控制器进行动作试验，应先合的先断，后合的后断，对过压保护，欠流保护、投切门限值进行调整。
9
模拟试验
12个月
1）在断开电源的条件下，对开关进行手动分、合闸；
低压开关柜检修序号项目周期要求确认
备注
1
检查外观
12个月
1）开关柜所有柜门无变形、破损、锈蚀，密封良好
2）开关柜接地应完好、接地体无锈蚀、变形
3）检查配电柜柜面上的电气元件的名称、标志、编号是否清楚、正确
4）检查柜面仪表、指示灯是否正常状态，
2
开关柜内检查
12个月
1）外露导电部分包覆的绝缘套应平展，无高温烧灼现象
6
抽屉检查
12个月
1）端子接线是否紧固
2）抽出、推入时是否有卡涩现象，机械闭锁可靠，接触器触头是否良好。
3）检查抽屉柜上的自动空气开关操作机构是否到位，操作把手、按钮和按键等位置与实际情况是否相符，固定是否牢靠，操作是否灵活。
4）一次插头与母排接触位置是否缺少导电润滑脂
7
软启动柜检查
1）检查空气开关、接触器和继电器等无发热损毁现象。
2）送电后，进行继电保护、工艺与电气联锁等试验。
3）断路器分励脱扣器模拟动作正常
4）断路器储能电机正常动作储能
5）断路器失压脱扣器动作正常。
9
全面检修柜体
必要时
对开关柜一次和二次部件进行全面检查和维修
。
3）接线掌接合面应平整紧密无发热迹象，螺栓及垫片应齐全稳固，螺栓无锈蚀，绝缘支柱外表无污垢，无破损；动静触头齿合良好，触头触片弹簧压紧无松动，接触充分，无卡死、歪曲等现象
4）操作杆各传动部件无生锈、卡死现象，各活络环节转动灵活，各轴、轴销无弯曲、变形、损伤；各焊接处牢固，紧固处无松动
5）隔离开关触头开距应符合要求，操作灵活，无卡涩现象，触头插入深度符合要求，保证刀片与触头完全接触
3）插件间连接是否良好,是否因接触不良而发热变色。
4）电缆室封堵应完好，绝缘挡板无脱落、凝露或放电痕迹。
5电缆室卫生状况良好无杂物。
5
断路器、隔离开关各部件检查维护
12个月
1）清扫断路器室，断路器与柜体紧固螺丝应无松动，并用相应力矩扳手检查。内部联锁装置应可靠
2）支持绝缘子，无裂纹、外部损伤及放电痕迹
2）柜内各主回路和控制回路端子接触良好 无过热痕迹 接点螺丝紧固。
3）插件无发热现象，盘面指示灯及仪表完好，操作机构灵活，柜后各控制端子螺丝紧固。
4）柜内、设备内部的清洁。
5）进行装置的主电路部分的检修时，应在断开输入电源后，经过约5分钟以上，在验电后进行。请注意：装置内部的电容器在将输入电源断开后电荷仍会残留一段时间，会有触电的危险。
3
母线检查
12个月
1）主导体母排包覆的绝缘套应完好，裸露部分无锈蚀，色标清晰
2）母线绝缘良好
3）母排接触面应平整紧密，无发热变色，螺栓及垫片应齐全稳固
4）支持绝缘子，绝缘子表面应整洁，无裂痕和放电痕迹
5）母线应清洁无明显积尘
4
电缆室检查
12个月
1）电缆与母排联接的螺栓无松动。螺栓紧固力矩满足要求。
2）绝缘子表面应整洁，无裂痕和放电痕迹。
