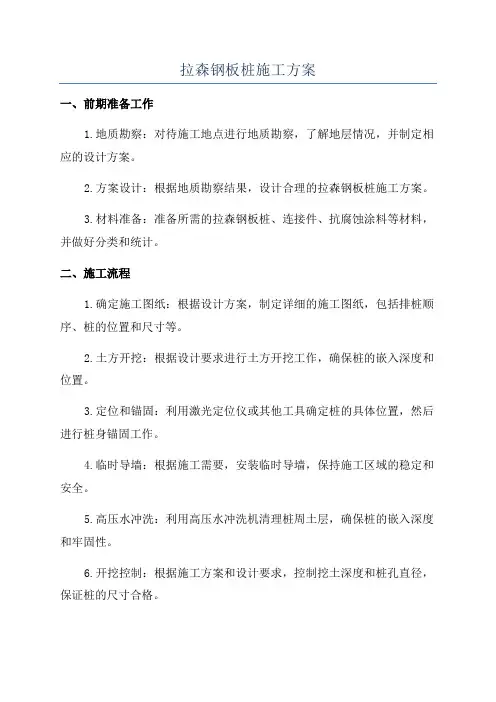

拉森钢板桩施工方案

姑苏69 阁工程

雨

水

泵

站

基

坑

围

护

施

工

方

案

XXXXX有限公司XXXX年X月X日

目录

一、编制依据

二、工程概况

三、施工准备：

四、施工工期及质量目标

五、拉森桩及钢支撑主要施工方法：

六、安全及文明施工保证措施

雨水泵站基坑围护

一、编制依据：

行业标准《建筑桩基技术规范》(JGJ94-94)；

行业标准《建筑基坑支护技术规程》(JGJ 120－99)；

国家标准《钢结构工程施工质量验收规范》（GB50205-2001）；

姑苏69阁雨水泵站施工图纸。

二、工程概况：

本项目雨水泵站为地下构筑物，顶板面标高±0.00m，底板面标高-3.15m，长度尺寸7.95m，宽度尺寸7.5m，底板厚0.7m，垫层厚0.1m，池壁厚0.4m。

由于泵站四周紧邻建筑物，在施工前采用拉森钢板桩进行维护，防止周边建筑沉降和位移，施工中要作好沉降和位移观测，当沉降和位移观测值超过报警值时，停止施工并会同甲方、项目管理单位一起进行技术解决。

本基坑围护采用9米长的SP-Ⅳ#拉森钢板桩进行，为防止外部地下水对施工的影响，本基坑围护采用小齿口的拉森钢板桩，在拉森钢板桩的上部做围懔支撑；靠雨水泵站东侧正好处于道路上，原道路上有一根排水总管要切断，本方案考虑在钢板桩东侧做一条管径D=600(UPVC)临时排水管，跟排水总管接通；因雨水泵站位于原二叶厂废旧排水井处，该处有几个连续的雨水排水井，故在拉森钢板桩施工前先对地下障碍物进行清除，基础土方开挖后对多余土方进行外运。

三、施工准备：

（一）场地测量控制网建立

1、现场设置围护轴线控制点，并投射到墙上，便于施工阶段经常复核，

并注意在施工作业时加以保护。

2、现场建筑物上设置水准点，在施工过程中保护水准点不被破坏。

（二）技术准备：

1、熟悉、审查施工图纸及有关技术文件；

2、掌握地质勘察资料和技术经济资料；

3、编制施工方案，提出节约工料、降低工程成本措施。

（三）施工物资的准备：

施工管理人员根据工程需要，确定各阶段对材料，施工机械、设备，工具等的需要量，及时安排运输及进出场，使其满足连续施工的要求。

1、施工机械设备的安装及调试；

2、安排进场材料、构件及设备的堆放地点，并严格验收，检查以及核对数量和规格；

3、进场的材料等质保资料必须齐全。

（五）施工队伍准备：

1、施工前对施工队伍进行劳动纪律的安全教育；

2、做好职工、技术人员的培训和更新工作，提高职工的业务技术水平。

四、施工工期及质量目标

1、工期：总工期为40日历天。

2、质量：确保一次交验合格率100%。

3、安全：杜绝伤亡事故及管线、设备事故的发生。

五、拉森桩及钢支撑主要施工方法：

5.1 钢板桩

(1) 材料要求

钢板桩选用拉森SP-Ⅳ（9米）型。

进场钢板桩需进行外观检验及桩身缺陷矫正；

施打前板桩咬口处宜涂抹黄油以保证施打的顺利和提高防水效果。

(2) 打桩作业要求

宜选择对周围影响较小的振动锤施打；

为保证板桩的垂直度及咬口闭合，选用屏风式打入法；

为保证转角处咬口的闭合可通过轴线或板桩块数来调整。

(3) 拔桩作业要求

宜选用振动锤进行拔桩；

为防止拔桩后地面沉降及对其它构筑物的影响，应及时回填。

5.2 支撑体系

(1) 材料要求

型钢均采用Q235-B级。

(2) 构件的连接

① 支撑体系的节点均采用平接方式进行焊接。所有节点内角处还应加设水平长度为300mm的连接钢板。

② 构件连接处采用接触边满焊，焊缝高度不小于8mm。

③ 在围檩与支撑连接处的腹板上加焊厚度为10mm的肋板，以增强腹板的稳定性及抗扭刚度。

(3) 为使围檩与板桩之间接触紧密，传力均匀，水平支撑杆件设置时应在相应部位对围檩施加预加应力。

(4) 为保证水平支撑体系的安装精度及施工便利，基坑开挖至支撑高度后，应在板桩相应部位设置钢牛腿，围檩及支撑构件安装就位及校核高程后方可进行构件节点的连接

(5) 钢制构件的施工及安装应有严格的质量检验措施，质量检验应符合《钢结构工

程施工质量验收规范》（GB50205-2001）的规定。

5.3 钢板桩支护施工

5.3.1 钢板桩支护施工流程

钢板桩的打设虽然在基坑开挖前已完成，但整个板桩支护结构需要等地下结构施工和回填完成后，在许可的条件下将板桩拔除才算完全结束。因此，对于钢板桩的施工应考虑打设、挖土、支撑、地下结构施工、回填、支撑拆除及板桩的拔除。

测量放线及地下障碍物清理→打钢板桩→土方开挖至第1层内支撑标高→第1层内支撑安装→土方开挖至基坑底设计标高→钢筋砼底板与导墙施工→回填土方→拆除第1层内支撑→上部池壁与顶板施工→回填土方→拉森钢板桩拔除

5.3.2 钢板桩吊运及堆放

装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，注意保护锁口免受损伤。钢板桩应堆放在平坦而坚固的场地上，必要时对场地地基土进行压实处理。在堆放时要注意：

(1) 堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；

(2) 钢板桩要按型号、规格、长度、施工部位分别堆放，并在堆放处设置标牌说明；

(3) 钢板桩应分别堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3～4m，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2m。

5.3.3 钢板桩的打设

施工机械采用40T履带吊车，配合振动锤及200KW专用（三相220V）发电机施工。

(1) 打桩围檩支架（导向架）的设置。为保证钢板桩沉桩的垂直度及施打板墙墙面的平整度，在钢板桩打入时应设置打桩围檩支架，围檩支架由围檩及围檩桩组成。围檩采用双面布置形式，双面围檩之间的净距应比插入板桩宽度放大8～10mm，如果对钢板桩打设要求较高，可沿高度上布置双层或多层，这样对钢板桩打入时导向效果更佳。下层围檩可设在离地面约500mm处。围檩支架采用H型钢。围檩与围檩桩之间用连接板焊接。
