网络工程师案例分析.

合集下载

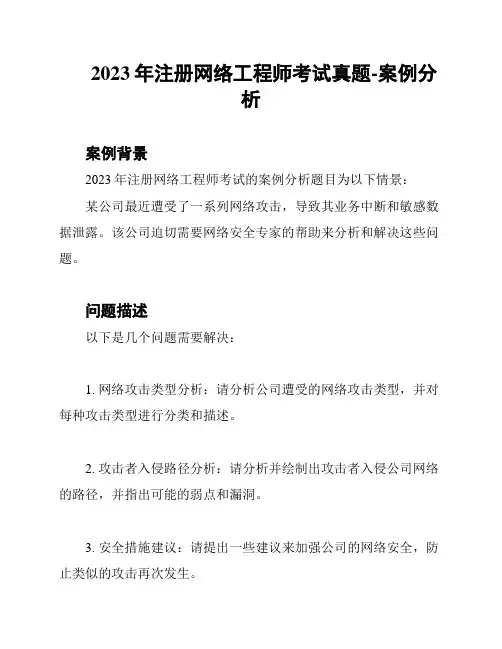

2023年注册网络工程师考试真题-案例分析

2023年注册网络工程师考试真题-案例分析案例背景2023年注册网络工程师考试的案例分析题目为以下情景：某公司最近遭受了一系列网络攻击，导致其业务中断和敏感数据泄露。

该公司迫切需要网络安全专家的帮助来分析和解决这些问题。

问题描述以下是几个问题需要解决：1. 网络攻击类型分析：请分析公司遭受的网络攻击类型，并对每种攻击类型进行分类和描述。

2. 攻击者入侵路径分析：请分析并绘制出攻击者入侵公司网络的路径，并指出可能的弱点和漏洞。

3. 安全措施建议：请提出一些建议来加强公司的网络安全，防止类似的攻击再次发生。

解决方案1. 网络攻击类型分析：- DDoS攻击：利用大量请求占用目标服务器的网络带宽，导致其无法正常工作。

- 木马病毒：通过植入木马病毒程序，攻击者可以远程控制受感染计算机，窃取数据或破坏系统。

- SQL注入攻击：攻击者通过向数据库注入恶意代码，获取未经授权的数据访问权限。

2. 攻击者入侵路径分析：- 针对公司的外部服务器进行端口扫描，发现存在开放的弱点和漏洞。

- 利用弱点和漏洞，入侵公司的防火墙并获取控制权限。

- 通过防火墙的控制权限，攻击者在内部网络中横向移动，渗透到高权限系统，并窃取敏感数据。

3. 安全措施建议：- 更新和升级所有网络设备的软件和固件，以修复已知的安全漏洞。

- 配置网络设备的入侵检测和防御系统，实时监控并阻止可疑的网络流量。

- 定期进行安全漏洞扫描和渗透测试，及时发现并修复可能存在的弱点和漏洞。

以上是对2023年注册网络工程师考试案例分析题目的初步解答和建议，希望能对公司的网络安全问题有所帮助。

2019年11月下半年下午网络工程师试题及答案与解析-软考考试真题-案例分析

2019年11月下午网络工程师案例分析-考试真题参考答案及解析试题一（共20分）【说明】某组网拓扑如图 1-1 所示，网络接口规划如表 1-1 所示，vlan 规划如表 1-2 所示，网络部分需求如下：1.交换机 SwitchA，作为有线终端的网关，同时作为 DHCP Server，为无线终端和有线终端分配 IP 地址，同时配置 ACL 控制不同用户的访问权限，控制摄像头（camera 区域）只能跟 DMZ 区域服务器互访，无线访客禁止访问业务服务器区和员工有线网络。

2.各接入交换机的接口加入VLAN，流量进行二层转发。

3.出口防火墙上配置NAT 功能，用于公网和私网地址转换：配置安全策略，控制Internet 的访问，例如摄像头流量无需访问外网，但可以和DMZ 区域的服务器互访：配置NATServer 使DMZ 区的 WEB 服务器开放给公网访问。

问题：1.1 （4 分）补充防火墙数据规划表 1-3 内容中的空缺项。

补防火墙区域说明：防火墙 GE1/0/2 接口连接 dmz 区，防火墙 GE1/0/1 接口连接非安全区域，防火墙 GE1/0/0 接口连接安全区域：srcip 表示内网区域。

问题：1.2 补充 SwichA 数据规划表 1-4 内容中的空缺项。

问题：1.3 补充路由规划表 1-5 内容中的空缺项。

【参考答案】1、10.106.1.0/242、any 或-或 0.0.0.0/03、10.101.1.0/0.0.0.2554、10.103.1.0/0.0.0.2555、允许6、10.104.1.0/0.0.0.2557、10.101.1.0 255.255.255.08、10.104.1.1 255.255255.09、10.107.1.210、10.100.1.1试题二（共20分）【说明】某公司计划在会议室部署无线网络，供内部员工和外来访客访问互联网使用，图 2-1 为拓扑图片段。

2022下半年(下午)《网络工程师》案例分析真题

2022下半年（下午）《网络工程师》案例分析真题2022下半年（下午）《网络工程师》案例分析真题问答题（共4题，共4分）1.某校园宿舍WLAN网络拓扑结构如图1-1所示，数据规划如表1-1内容所示。

该网络采用敏捷分布式组网在每个宿舍部署一个AP，AP 连接到中心AP，所有AP和中心AP统一由AC进行集中管理，为每个宿舍提供高质量的WLAN网络覆盖。

【问题1】（10分）补充命令片段的配置。

1.Router 的配置文件[Huawei] sysname Router[Router] vlan batch(1)[Router] interface gigabitethernet 1/0/0[Router GigabitEthernet 1/0/0] port link-type trunk[Router GigabitEthernet 1/0/0] port trunk allow-pass vlan 101 [Router GigabitEthernet 1/0/0] quit[Router] interface vlanif 101[Router-Vlanifl01]ip address (2)[Router-Vlanifl01]quit2.AC的配置文件#配置AC和其他网络设备互通[HUAWEI]sysname (3)[AC] vlan batch 100 101[AC] interface gigabitethernet 0/0/1[AC-GigabitEthernet0/0/1] port link -type trunk[AC-GigabitEthernet0/0/1] port trunk pvid vlan 100[AC-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 [AC-GigabitEthernet0/0/1] port-isolate(4) //实现端口隔离[AC-GigabitEthernet0/0/1] quit[AC] interface gigabitethernet 0/0/2[AC-GigabitEthernet0/0/2] port link-type trunk[AC-GigabitEthernet0/0/2] port trunk allow-pass vlan 101 [AC-GigabitEthernet0/0/2] quit#配置中心AP和AP上线[AC] wlan[AC-wlan-view] ap-group name ap-groupl[AC-wlan-ap-group-ap-group1] quit[AC-wlan-view] regulatory-domain-profile name default [AC-wlan-regulate-domain-default] country-code (5) [AC-wlan-regulate domain-default] quit[AC-wlan-view]ap-group name ap-group1[AC-wlan-ap-group-ap-group1] regulatory-domain-profile(6) Warning: Modifying the country code will clear channel, power and antenna gain configOf the config send reset the AP Continue?[Y/N]:y[AC-wlan-ap-group-ap-group1]quit[AC-wlan-view]quit[AC]capwap source interface(7)[AC] wlan[AC-wlan-view] ap auth mode mac-auth[AC-wlan-view] ap-id 0 ap-mac 68a8-2845-62fd//中心AP的MAC地址[AC-wlan-ap-0] ap-name central APWarning: This operation may cause AP reset Continue?[Y/N]:y[AC-wlan-ap-0] ap-group ap-group1Warning: This operation may cause AP reset.If the country code changes,it will clear channel,power and antenna gain configuration s of the radio,Whether to continue?[Y/N]:y[AC- wlan-ap-0] quit其他相同配置略去#配置WLAN业务参数[AC-wlan-view] security-profile name wlan-net[AC-wlan-sec-prof-wlan-net] security wpa-wpa2 psk pass-phrase(8) aes[AC-wlan-sec-prof-wlan-net] quit[AC-wlan-view] ssid-profile name wlan-net[AC-wlan-ssid-prof-wlan-net] ssid(9)[AC-wlan-ssid-prof-wlan-net] quit[AC-wlan-view] vap-profile name wlan-net[AC-wlan-vap-prof-wlan-net] forward-mode tunnel[AC-wlan-vap-prof-wlan-net] service-vlan vlan-id(10)[AC-wlan-vap-prof-wlan-net] security-profile wlan-net[AC-wlan-vap-prof-wlan-net] ssid-profile wlan-net[AC-wlan-vap-prof-wlan-net] quit[AC-wlan-view] ap-group name ap-group1[AC-wlan-ap-group-ap-groupl] vap-profile wlan-net wlan 1 radio 0[AC-wlan-ap-group-ap-group1] vap-profile wlan-net wlan 1 radio 1 [AC-wlan-ap-group-ap-group1] quit【问题2】（6分）上述网络配置命令中，AP的认证方式是（11）方式，通过配置（12）配置。

网络工程师的网络故障排除和修复案例分析

网络工程师的网络故障排除和修复案例分析1. 案例一：路由器故障在一家大型企业的网络中，突然出现了网络连通性问题。

经过初步排查，发现问题主要出现在网络的核心设备——路由器上。

该路由器负责连接各个子网，并提供互联网连接。

在进行网络故障排除前，网络工程师首先检查了路由器的接口状态，发现其中一个接口显示为down状态。

工程师尝试重新启动该接口，但问题并没有解决。

随后，工程师决定进一步深入排查。

通过日志分析，发现路由器出现了高负载和异常错误信息。

工程师怀疑路由器的配置可能存在问题，因此检查了路由器的配置文件。

最终，工程师发现一个错误的路由策略导致了路由器的故障。

为了解决问题，工程师重新配置了路由器，并重新启动了接口。

随后，网络恢复正常，用户的网络连通性得到了恢复。

2. 案例二：交换机故障在一家中小型企业的网络中，部分用户反馈无法访问内部服务器。

经过初步排查，网络工程师发现用户所在的子网无法与服务器所在的子网进行通信。

工程师尝试ping服务器IP地址，发现无法ping通。

工程师进一步检查了交换机的端口状态，并发现用户所在的交换机端口出现了异常。

怀疑是交换机端口故障导致的网络问题，工程师在网络拓扑图上找到了一个备用交换机，并将受影响的用户连接到备用交换机上。

然而，问题并没有解决。

工程师意识到问题可能出在交换机的链路上。

通过检查链路连接状态，工程师发现一根链路线路断开了。

工程师修复了链路，并重新配置了相关端口。

最终，用户恢复了对服务器的访问。

3. 案例三：防火墙配置错误在一家金融机构的网络中，发生了一次重大的网络安全事件。

网络工程师接手了这个案例，试图找出并修复网络安全漏洞。

经过详细调查，工程师发现防火墙的配置存在问题。

防火墙是保护企业网络的第一道安全防线，它负责过滤和检查网络流量。

通过审查防火墙的配置文件，工程师发现了一些不正确的规则和过时的访问控制列表（ACL）。

这些配置问题导致了网络安全漏洞，使得恶意攻击者能够绕过防火墙并访问内部网络。

网络工程师实习报告中的典型案例

实习报告中的典型案例：网络故障排查与解决在实习期间，我遇到了一起典型的网络故障案例，通过这次经历，我深刻地认识到网络故障的复杂性和解决故障的成就感。

故障现象：某企业内部网络出现大面积掉线，员工无法正常使用网络资源。

故障分析：接到报修后，我首先想到了网络设备可能出现了问题，于是我立即前往现场进行查看。

经过观察，我发现交换机上的指示灯正常闪烁，并没有出现异常。

接着，我使用Ping命令测试了网络的连通性，发现部分员工的计算机无法ping通企业内部的服务器。

这表明故障可能出现在网络的某个环节，而不是设备本身。

故障排查：为了找到故障点，我采用了分段排查的方法。

首先，我将网络划分为多个子网，然后逐个子网进行排查。

在排查过程中，我发现一个子网内的所有计算机都无法访问内部服务器，而其他子网的计算机则可以正常访问。

通过对比，我怀疑故障可能出现在这个子网的交换机上。

故障解决：经过进一步的排查，我发现这个子网的交换机配置存在问题，导致广播风暴。

为了解决这个问题，我重新规划了交换机的VLAN和端口配置，并进行了相应的设置。

设置完成后，故障现象得到了缓解，所有员工的计算机都可以正常访问内部服务器。

故障总结：通过这次故障的排查与解决，我认识到网络故障的解决需要严谨的逻辑思维和扎实的网络知识。

在实际工作中，我们应该熟练掌握网络设备的配置和故障排查方法，以便在遇到问题时能够迅速找到解决方案。

同时，这次经历也让我明白了团队合作的重要性，因为在解决故障的过程中，我得到了同事们的热情指导和帮助。

在今后的工作中，我将继续努力学习网络知识，提高自己的专业技能，为企业的网络稳定运行贡献自己的力量。

同时，我也将注重团队合作，与同事共同进步，为企业的发展做出贡献。

2022年上半年网络工程师下午真题与答案(案例分析)(答案及解析附后)

2022 上半年网络工程师下午案例分析真题与答案文字完整版（附后）1、试题一(20 分)阅读以下说明，回答问题 1 至问题 4，将解答填入答题纸对应的解答栏内。

【说明】某分支机构网络拓扑图如 1-1 所示，该网络通过 BGP 接收总部网络路由，设备 1 与设备 2 作为该网络的网关设备，且运行 VRRP(虚拟网络冗余协议)，与出口设备运行 OSPF。

该网络规划两个网段10.11.229,0/24 和10.11.230.0/24，其中 10.11.229.0 网段只能访问总部网络。

10.11.230.0 网段只能访问互联网。

【问题 1】(4 分)分支机构有营销部、市场部、生产部、人事部四个部门，每个部门需要访问互联网主机数量如表所示，现计划对网段 10.11.230.0/24 进行子网划分，为以上四个部分规划 IP 地址，请补充表中的空(1)-(4)。

【问题 2】(8 分)在该网络中为避免环路，应该在交换机上配置(5)，生成 BGP 路由有 network 与 import 两种方式，以下描述正确的是(6)(7)(8)。

空(6)-(8)备选答案：work 方式逐条精确匹配路由work 方式优先级高C.Import 方式按协议类型引入路由D.Import 方式逐条精确匹配路由work 方式按协议类型引入路由F.Import 方式优先级高【问题 3】(4 分)若设备 1 处于活动状态(Master)，设备 2 的状态在哪条链路出现故障时会发生改变?请说明状态改变的原因。

【问题 4】(4 分) 如果路由器与总部网络的线路中断，在保证数据安全的前提下，分支机构可以在客户端采用什么方式访问总部网络?在防火墙上采用什么方式访问总部网络?2、试题二(20 分)阅读以下说明，回答问题 1 至问题 4，将解答填入答题纸对应的解答栏内。

【说明】如图，为某公司的网络拓扑图。

【问题 1】(6 分) 某日，网站管理员李工报告网站访问慢，他查看了互联网接入区防火墙的日志。

网络工程师swot分析案例范文

网络工程师swot分析案例范文案例一:中华人民共和国电信swoT分析和国电信南北大分拆以及中华人民共和国电信将面临入世挑战等让人们瞩目｡在新一年里, 中华人民共和国电信又将上演一场“与狼共舞“惊险剧目｡面对激烈市场竞争,对中华人民共和国电信进行SWoT分析,也许能让人们对中华人民共和国电信将来发展有一种苏醒､客观中华人民共和国电信优势(strength)和劣势(weakness)分析自20世纪80年代中期起,中华人民共和国电信经历了近高速发展,已经形成了规模效益｡民共和国电信业市场上,中华人民共和国电信仍具备较强竟争和发展优势｡重要体当前客户资源､网络基本设施､人才储备､服务质量等方面:1､中华人民共和国电信市场引入竞争机制后,中华人民共和国电信与中华人民共和国移动､中华人民共和国联通､中华人民共和国网通等运营商展开激烈竞争｡中华人民共和国电信南北分拆后,在保存原有大某些固定电话网和数据通信业务同步,继承了绝大某些客户资源､保持良好客户关系,在市场､上占领了绝对优势｡1.79亿固定电话顾客,1500多万数据通信顾客,为中华人民共和国电信发展业务,增长收入奠定了良好基本｡2.中华人民共和国电信基本网络设施比较完善｡改革开放20近年来,中华人民共和国电信己建成了覆盖全国,以光缆为主､卫星和微波为辅高速率､大容量､具备一定规模､技术先进基本传播网､接入网､互换网､数据通信网和智能网等｡同步DWDM传播网,宽带接入网相继建设数据通信网络和智能网不断扩容｡中华人民共和国电信网络优势已经成为当前公司发展核心能力,同步具备了向有关专业延伸基本和实力｡3､中华人民共和国电信在发展过程培养和储备了一大批理解本地市场､熟悉通信设备电信管理和技术能力较高.构造合理管理和专业人才｡同步中华人民共和国电信还积累了大量丰富运营管理经验,拥有长期积累网络管理经验､良好运营技能和较为完善服务系统｡4､中华人民共和国电信8趋完善服务质量｡中华人民共和国电信成立了集团客户服务中心为跨省市集团客户解决进网需求;中华人民共和国电信还建立了一点受理､一站购齐服务体系,最大限度地以便顾客:紧接着中华人民共和国电信推出了首问负贵制,解决了公司在向顾客提供服务过程中互相扯皮､互相推委问题:此外,中华人民共和国电信还设立了服务热线0000)､投诉热线(180)等,建立了与顾客之间沟通服务,提供互动式服务｡虽然中华人民共和国电信具备一定发展优势,但咱们应当辨正地看待这些优势｡辩证法告诉咱们,优势和劣势都是相对,即在一定条件下,优势很也许就转变成劣势｡中华人民共和国电信虽然拥有丰富客户资源､完善网络设施以及大量储备人才,但缺少当代公司发展所必须战略观念､创新观念､人力资源开发管理､人文环境建设以及与此相适应市场制度环境｡业内人士以为,中华人民共和国电信拥有资源优势,但却缺少资源运作优势｡一旦不慎,优势很也许就转变成劣势｡当前,中华人民共和国电信劣势重要体当前如下几方面:1､公司战略管理与发展矛盾｡一方面是公司决策层只注重当前战术和方略,忽视长远战略,湮没在寻常经营性事物中,不能统观大局;另-方面公司缺少应对复杂多变环境公司运作战略策划人才｡这个问题是当前实现公司持续发展､保持长期竞争优势核心问题｡2､公司内部创新与发展矛盾｡面向筹划经济职能化业务流程､管理模式､组织模式已经呈现出与迅速发展不适应,并逐渐成为制约电信公司参加全球化竞争重要因素｡ERPR､管理和组织模式改革创新以及公司特色人文环境建设是实行公司发展战略应考虑焦点问题｡3､中华人民共和国电信既有基本设施不能为顾客提供特色服务｡中华人民共和国电信虽然拥有比较完善网络基本设施,但这大都不是依照市场实际需要建设,而是为了满足普遍服务需要｡4､拆分让中华人民共和国电信由主体电信公司降级到一种区域性电信公司｡新中华人民共和国电信重要阵地将固守在南方市场,而北方市场将由新中华人民共和国网通占领｡虽然受到拆分影响,但中华人民共和国电信实力依然最强,只是苦于无全国网络,无法开展全国性务｡中华人民共和国电信机会(opportunity)和威胁(threat)分析国内国民经济迅速发展以及加入WTO,将为国内信息化建设和通信发展提供前所未有发展机遇｡同步也为中华人民共和国电信提供了巨大机会,重要体现为:1､国民经济持续迅速发展,形成了潜旭大市场需求,为中华人民共和国电信提供了更大和社会福利收入将分别提高1955亿元和1595亿元人民币,占当年GDP1.5%和1.2%｡本地经济比较优势重新配备资源所带来巨大收益将进一步增强本地经济实力｡并且入世将推动外资引进和内需拉动｡入世后各地将极大改进投资环境,法律透明度提高和国民待遇实现将吸引大量外来资本,本地公司实力将得到提高和增强｡公司电信消费水平随之提高｡劳动力市场构造调节和转移必然带来社会人员大量流动,同步拉动巨大通信需求,话务市场将进一步激活｡2､电信业法律法规不断健全完善,电信业将进入依法管理新阶段,为中华人民共和国电信发展创造了公平､有序竞争环境｡随着电信业法制健全,政府经济职能将发生主线转变,政府会把公司投资决策权和生产经营权交给公司,让公司经受市场经济考验｡这意味着政府将给中华人民共和国电信进一步松绑,予以应有自主权,有助于中华人民共和国电信按市场经济规律运作｡3､中华人民共和国政府大力推动国民经济和社会信息化战略决策,为中华人民共和国电信发展创造了历史性机会｡“三大上:网工程"(政府上网､公司上网､家庭上:网)造就了国内消费能力强劲信息产业市场,为国内信息产业市场创造良好环境同步,使国内成为全球最大信息产业市场之一｡4､中华人民共和国加入WTO后电信市场逐渐对外开放,将加快公司国际化进程,有助于公司经营管理､运作机制､人才培养与国际接轨｡同步可增进中华人民共和国电信借鉴国外公司管理经验,积极地推动思维､技术､体制创新,提高产品档次,减少成本,完善服务质量,改进营销方略,增强核心竞争力｡5､电信市场潜力巨大｡一方面,国内经济发展不平衡,地区之间､消费层次之间差别决定了电信需求多层次和多样化,而通信技术飞速发展,增进电信公司网络升级换代和业务推陈出新,在固定电话网与计算机通信融合点上开发新业务潜旭大,激发出新消费需求｡因而,从总体上看国内电信市场孕育着巨大需求潜力｡另一方面,从固定电话看,中华人民共和国电信平均主线普及率只有13.8%,远低于发达国家平均水平｡主线收入､赚钱水平和市场规模也与发达国家平均水平相差甚远,发展空间和潜力仍旧巨大｡最后,从中华人民共和国电信其她业务看,互联网和固网智能网业务市场规模和赚钱能力将随着公司外部环境层次提高而不断扩大｡6､移动牌照发放｡信息产业部部长吴基传曾经在公众场合说过,中华人民共和国将拥有四个综合电信运营商,她们可以经营固定､移动､数据和其她各种基本电信业务,这意味着将再发两张移动牌照｡当前,移动通信领域是潜力最大,也是竞争最激烈通信领域,将成为各电信公司必争之地｡一旦中华人民共和国电信拿到了移动牌照,那么移动领域将是中华人民共和国电信又一主营业务｡正所谓机会与威胁同在｡任何事件影响都是相对,中华人民共和国电信在迎接巨大机会同步也将面临巨大威胁,详细体当前如下几种方面:1､电信市场竞争格局由局部转向全面､简朴转向多元｡一方面,在竞争趋势方面,国内市者发展重点｡另一方面,入世后国际资本竞争压力也将逐渐增大｡国外电信运营商将通过兼并,联合和收购等方式实现全球服务化速度不断加快｡中华人民共和国电信市场ICP､EMAIL､数据库､传真､视频会议等增值业务首当其冲地受到较大冲击,对电信公司稳定增长产生影｡2､中华人民共和国电信人才流失较为严重｡国内外许多公司采用高薪､高福利等政策吸引中华人民共和国电信人才,导致中华人民共和国电信人才严重流失｡这一现象至今仍未得到解决｡人才流动是竞争必然成果,是关系到中华人民共和国电信生存发展核心问题｡因而,如何体现人才价值､发挥人才潜能,是中华人民共和国电信必要正视一种问题｡3､非对称管制对中华人民共和国电信影响｡中华人民共和国电信在经营允许､互联互通､电信资费､电信普遍服务等方面受到相对严格行业管制｡在当前中华人民共和国电信市场上,进行改革,中华人民共和国电信只有一死｡新中华人民共和国电信公司不久后也将通过上市进行机制转换,实现与中华人民共和国联通､中华人民共和国移动相似机制平台,从而开展有效公平竞争｡。

2019-上半年网络工程师下午案例分析真题及答案

试题一、阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。

【说明】某企业分支与总部组网方案如图1-1所示，企业分支网络规划如表1-1所示。

企业分支与总部组网说明：1. 企业分支采用双链路接入Internet，其中ADSL有线链路作为企业分支的主Internet 接口；3G/LTE Cellular无线链路作为企业分支的备用Internet接口。

2. 指定Router1作为企业出口网关，由Router1为企业内网用户分配IP地址。

3. 在Router1上配置缺省路由，使企业分支内网的流量可以通过xDSL和3G/LTE Cellular 无线链路访问Internet。

4. 企业分支与总部之间的3G/LTE Cellular无线链路采用加密传输。

问题内容：【问题1】（每空2分，共4分）依据组网方案，为企业分支Router1配置互联网接口板卡，应该在是（1 ）和（2 ）单板中选择配置。

（1）～（2）备选答案：A. xDSLB.以太WANC. 3G/LTED. E3/T3【问题2】（每空2分，共6分）在Router1上配置DHCP服务的命令片段如下所示，请将相关内容补充完整。

[Huawei] dhcp enable[Huawei] interface vlanif 123[Huawei-Vlanif123] dhcp select global // （3 ）[Huawei-Vlanif123 ] quit[Huawei] ip（4 ）lan[Huawei-ip-pool-lan] gateway-list（5 ）[Huawei-ip-pool-lan] network 192.168.100.0 mask 24[Huawei-ip-pool-lan] quit【问题3】（每空1分，共6分）在Router1配置上行接口的命令如下所示，请将相关内容补充完整。

.#配置NAT地址转换[Huawei] acl number 3002[Huawei-acl-adv-3002] rule 5 permit ip source 192.168.100.0 0.0.0.255[Huawei-acl-adv-3002] quit[Huawei] interface virtual-template 10 // （6 ）[Huawei-Virtual-Template 10] ip address ppp-negotiate[Huawei-Virtual-Template 10] nat outbound （7 ）[Huawei-Virtual-Template 10] quit#配置ATM接口[Huawei] interface atm 1/0/0[Huawei-Atm1/0/0] pvc voip 1/35 //创建PVC （ATM 虚电路）[Huawei-atm-pvc-Atm1/0/0-1/35-voip] map ppp virtual-template 10 //配置PVC上的PPPoA映射[Huawei-atm-pvc-Atm1/0/0-1/35-voip] quit[Huawei-Atm1/0/0] standby interface cellular 0/0/0 // （8 ）[Huawei-Atm1/0/0] quit#配置APN与网络连接方式[Huawei] apn profile 3gprofile[Huawei-apn-profile-3gprofile] apn wcdma[Huawei-apn-profile-3gprofile] quit[Huawei] interface cellular 0/0/0[Huawei-Cellular0/0/0] mode wcdma （9 ）//配置3G modem[Huawei-Cellular0/0/0] dialer enable-circular //使能轮询DCC功能[Huawei-Cellular0/0/0] apn-profile （10 ）//配置3G Cellular 接口绑定APN模板[Huawei-Cellular0/0/0] shutdown[Huawei-Cellular0/0/0] undo shutdown[Huawei-Cellular0/0/0] quit#配置轮询DCC拨号连接[Huawei] dialer-rule[Huawei-dialer-rule] dialer-rule 1 ip permit[Huawei-dialer-rule] quit[Huawei] interface cellular 0/0/0[Huawei-Cellular0/0/0] link-protocol ppp[Huawei-Cellular0/0/0] ip address ppp-negotiate[Huawei-Cellular0/0/0] dialer-group 1[Huawei-Cellular0/0/0] dialer timer idle （11 ）[Huawei-Cellular0/0/0] dialer number *99#[Huawei-Cellular0/0/0] nat outbound 3002[Huawei-Cellular0/0/0] quit【问题4】（每空2分，共4分）在现有组网方案的基础上，为确保分支机构与总部之间的数据传输安全，配置（12 ）协议，实现在网络层端对端的（13 ）。

软考网络工程师案例分析

【问题1】（1分）
在Linux系统中，DHCP服务默认的配置文件为（1）。
（1）备选答案：
A./etc/dhcpd.confB./etc/dhcpd.configC./etc/dhcp.confD./etc/dhcp.config
【问题2】（共4分）
管理员可以在命令行通过（2）命令启动DHCP服务；通过（3）命令停止DHCP服务。
PIX（config）#static（dmz,outside）（8）（9）
PIX（config）#conduitpermittcphost（10）eqwwwany
试题五（共15分）
阅读以下说明，回答问题1至问题3,将解答填入答题纸对应的解答栏内。
【说明】在大型网络中，通常采用DHCP完成基本网络配置会更有效率。
nameif eth l inside security100
nameif eth2 dmz security40
…
fixup protocol ftp 21（1）
fixup protocol http 80
ip address outside 61.144.51.42 255.255.255.248
问题2解析：
IEEE802.11先后提出了以下多个标准，最早的802.11标准只能够达到1~2Mbps的速度，在制订更高速度的标准时，就产生了802.11a和802.11b两个分支，后来又推出了802.11g的新标准，如表13-2所示。
表13-2无线局域网标准
注：ISM是指可用于工业、科学、医疗领域的频段；U-NII是a指用于构建国家信息基础的无限制频段。
阅读以下说明，回答问题1至问题4,将解答填入答题纸对应的解答栏内。
【说明】
某公司总部和分支机构的网络配置如图13-11所示。在路由器R1和R2上配置IPSec

2023年上半年网络工程师案例分析真题(试题三)

2023年上半年网络工程师案例分析真题（试题三）试题三（20分）阅读以下说明，回答问题1至问题3,将解答填入答题纸对应的解答栏内。

图3-1为某公司网络骨干路由拓扑片段(分部网络略),公司总部与分部之间运行BGP获得路由，路由器RA、RB、RC以及RD之间配置iBGP建立邻居关系，RC和RD之间配置OSPF 进程。

所有路由器接口地址信息如图所示，假设各路由器已经完成各个接口IP等基本信息配置。

图3-1【问题1】(2分)按图3-1所示配置完成BGP和OSPF路由相互引入后，可能会出现路由环路，请分析产生路由环路的原因。

【问题2】(10分)要求：配置BGP和OSPF基本功能(以RA和RB为例),并启用RC和RD之间的认证，以提升安全性。

补全下列命令完成RA和RB之间的BGP配置：# RA启用BGP,配置与RB的IBGP对等体关系[RA]bgp 100[RA-bgp]router-id 10.11.0.1[RA-bgp]peer 10.12.0.2 as-number(1)[RA-bgp]ipv4-family unicast[RA-bgp-af-ipv4]peer(2)enable[RA-bgp]quit#RB启用BGP,配置与RA、RC和RD的IBGP对等体关系。

[RB]bgp 100[RB-bgp]router-id 10.22.0.2[RB-bgp]peer(3)as-number 100 #配置与RA的对等关系……#其它配置省略#配置RC和RD的OSPF功能(以RC为例),并启用OSPF认证[RC]ospf 1 router-id 10.33.0.3[RC-ospf-1] area 0[RC-ospf-1-area-0.0.0.0]network(4)#发布财务专网给RD,其它省略[RC-ospf-1-area-0.0.0.0]authentication-modesimple ruankao[RC-ospf-1]quit(5)OSPF认证方式有哪些?上述命令中配置RC的为哪种?(6)如果将命令authentication-mode simple ruankao替换为authentication--mode simple plain ruankao,则两者之间有何差异?【问题3】(8分)要求：配置BGP和OSPF之间的相互路由引入并满足相应的策略，配置路由环路检测功能。

2023年注册网络工程师考试真题(事故案例分析)

2023年注册网络工程师考试真题(事故案例分析)简介本文档旨在对2023年注册网络工程师考试中的一道事故案例题进行分析和解答。

通过对该事故案例的详细讨论，可以帮助考生更好地理解网络工程中可能发生的问题和解决方案。

案例描述请根据以下案例描述，回答相应的问题。

案例：某公司网络故障某公司的网络在一个工作日的下午突然出现了故障，导致全公司无法正常上网和访问内部系统。

经过初步排查，发现是路由器发生故障，导致网络中断。

以下是相关信息：- 故障发生时间：2023年5月10日下午3点- 故障持续时间：约2小时- 影响范围：公司内部所有员工和部门- 预估经济损失：每小时约10万人民币问题：1. 故障发生后，公司的应急响应团队应该采取哪些措施来解决网络故障，并恢复正常工作？2. 怎样避免类似故障再次发生？请提出一些建议。

解答问题1：应急响应和故障恢复在故障发生后，公司的应急响应团队可以采取以下措施来解决网络故障，并尽快恢复正常工作：- 备份恢复：首先，应该检查网络设备的备份设置，如果存在备份，可以尝试将备份数据恢复到新的路由器上。

- 组件替换：如果备份恢复不可行，应立即采购新的路由器，并将故障设备替换掉。

在替换过程中，需要确保其他网络设备的正常运行。

- 故障排查：一旦网络恢复，应对故障原因进行详细的排查。

这可能涉及网络设备硬件故障、配置错误、软件问题等多个方面。

- 日志分析：通过分析网络设备的日志，可以进一步了解故障原因，并采取相应的措施来避免未来类似故障的发生。

问题2：预防措施为了避免类似故障再次发生，可以考虑以下建议：- 定期备份：定期对网络设备进行备份，并确保备份数据的完整性和及时性。

在发生故障时，可以快速恢复到之前的工作状态。

- 设备监控：使用设备监控工具对网络设备进行实时监控，及时检测并解决潜在的问题，以防止大规模故障的发生。

- 维护与更新：定期维护网络设备，包括对硬件进行检查和更换老化部件，以及对软件进行升级和修复已知漏洞。

网络工程师下午题_网络安全与应用案例分析练习及答案第三部分

图 2-3[4分] 4. 【问题 4】（6分）
根据业务发展，购置了一套存储容量为30TB的存储系统，给公司内部员工每人配备2TB的网盘，存储管理员预估近一年内，员工对网盘的平均使用空间不超过200GB,为节省成本，启用了该存储系统的自动精简 (Thin provisioning不会一次性全部分配存储资源，当存储空间不够时，系统会根据实际所需要的容量,从存储池中多次少量的扩展存储空间)配置功能，为100个员工提供网盘服务。
请简要叙述存储管理员使用自动精简配置的优点和存在的风险。[6分]
>>【试题2】阅读下列说明，回答问题将解答填入答题纸的对应栏内。（20分）图2-1 为某公司数据中心拓扑图，两台存储设备用于存储关系型数据库的结构化数据和文档、音视频等非
结构化文档，规划采用的RAID组合方式如图 2-2、图 2-3所示。
图 2-1
图 2-2
图 2-3
1.
【问题 1】（共6分）
图2-2所示的RAID方式是（1），其中磁盘0和磁盘1的RAID组成方式是（2）。当磁盘1故障后，磁
盘（3）故障不会造成数据丢失，磁盘（4）故障将会造成数据丢失。图2-3所示的RAID方式是（5），当
磁盘1故障后，至少再有（6）块磁盘故障，就会造成数据丢失。[6分] 2.
【问题 3】（共8分）
该公司的Web系统频繁遭受DDoS和其他网络攻击，造成服务中断、数据泄露。图 2-4 为服务器日志片
段，该攻击为（11），针对该攻击行为，可部署（12）设备进行防护；针对DDoS（分布式拒绝服务）
攻击，可采用（13）、（14）措施，保障Web系统正常对外提供服务。
【问题 2】（共6分）

2021年下半年网络工程师下午真题答案(案例分析)

2021年下半年网络工程师下午真题答案(案例分析)本题为案例分析题，根据题目给出的情境和问题，需要考生结合相关知识进行分析和解答。

问题1】(10分)某公司需要在其总部办公楼内部署有线网络和无线网络，楼内共有6层，楼外有停车场需要覆盖无线网络。

网络拓扑如图所示。

请回答以下问题：1.相较于以旁路方式部署，将AC直连部署存在的问题是什么？相较于部署在核心层，将AC部署在接入层存在的问题是什么？2.在不增加网络设备的情况下，如何防止外网用户对本网络进行攻击？3.某用户通过手机连接该网络的WIFI信号，使用WEB页面进行认证后上网，无线网络使用的认证方式是什么？问题2】(10分)某公司需要在其总部办公楼内部署有线网络和无线网络，楼内共有6层，楼外有停车场需要覆盖无线网络。

网络拓扑如图所示。

请回答以下问题：1.若停车场需要部署3个相邻的AP，在进行2.4GHz频段规划时，为避免可以采用的信道是哪些？2.若在大楼内相邻的办公室共用1台AP会造成信号衰减，造成信号衰减的原因是什么？3.在网络规划中，对AP供电方式可以采取哪些方式？4.不考虑其他因素的情况下，若室内AP区域信号场强>-60dBm，停车场AP区域的场强>-70dBm，则用户在哪个区域的上网体验更好？参考答案：问题1】1.相较于以旁路方式部署，将AC直连部署存在的问题是对AC的吞吐量和数据处理能力要求比较高，AC容易成为整个无线网络带宽的瓶颈。

相较于部署在核心层，将AC部署在接入层存在的问题是导致吞吐量下降。

2.在不增加网络设备的情况下，可以在网络边缘设置NAT策略来隐藏内部网，防止外网用户对本网络进行攻击。

3.某用户通过手机连接该网络的WIFI信号，使用WEB页面进行认证后上网，无线网络使用的认证方式是Portal认证。

问题2】1.若停车场需要部署3个相邻的AP，在进行2.4GHz频段规划时，为避免可以采用的信道是1、6、11.2.若在大楼内相邻的办公室共用1台AP会造成信号衰减，造成信号衰减的原因是障碍物。

2017年下半年网络工程师下午案例分析真题(试题二)

2017年下半年网络工程师下午案例分析真题（试题二）2、阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。

【说明】图2-1是某企业网络拓扑，网络区域分为办公区域、服务器区域和数据区域，线上商城系统为公司提供产品在线销售服务。

公司网络保障部负责员工办公电脑和线上商城的技术支持和保障工作。

【问题1】（6分）某天，公司有一台电脑感染“勒索”病毒，网络管理员应采取（1）、（2）、（3）措施。

（1）~（3）备选答案：A．断开已感染主机的网络连接B．更改被感染文件的扩展名C．为其他电脑升级系统漏洞补丁D．网络层禁止135/137/139/445 端口的TCP连接E．删除已感染病毒的文件【问题2】（8分）图2-1 中，为提高线上商城的并发能力，公司计划增加两台服务器，三台服务器同时对外提供服务，通过在图中（4）设备上执行（5）策略，可以将外部用户的访问负载平均分配到三台服务器上。

(5) 备选答案：A．散列B．轮询C．最少连接D．工作-备份其中一台服务器的IP地址为192.168.20.5/27，请将配置代码补充完整。

ifcfg-eml配置片段如下：DEVICE =emlTYPE=EthernetUUID=36878246-2a99-43b4-81df-2db1228eea4bONBOOT=yesNM_CONTROLLED=yesBOOTPROTO=noneHWADDR=90:B1:1C:51:F8:25IPADDR=192.168.20.5NETMASK=（6）GATEWAY=192.168.20.30DEFROUTE= yesIPV4_FAILURE_FATAL=yesIPV6INTI=no配置完成后，执行systemct1（7）network命令重启服务。

【问题3】（4分）网络管理员发现线上商城系统总是受到SQL注入、跨站脚本等攻击，公司计划购置（8）设备/系统，加强防范；该设备应部署在图2-1中设备①~④的（9）处。

网络工程师案例分析模拟试题加答案(一)

网络工程师案例分析模拟试题加答案（一）2017上半年网络工程师考试定于5月20日举行，希赛小编为大家整理了几个网络工程师案例分析试题，希望对大家有所帮助。

试题1阅读以下关于Linux文件系统和Samba服务的说明，回答问题1至问题3.【说明】Linux系统采用了树型多级目录来管理文件，树型结构的最上层是根目录，其他的所有目录都是从根目录生成的。

通过Samba可以实现基于Linux操作系统的服务器和基于Windows操作系统的客户机之间的文件、目录及共享打印服务。

【问题1】（6分）Linux在安装时会创建一些默认的目录，如表1-7所示：表1-7默认目录依据表格1-7,在空（1）~（6）中填写恰当的内容（其中空1在候选答案中选择）。

①对于多分区的Linux系统，文件目录树的数目是（1）.②Linux系统的根目录是（2）,默认的用户主目录在（3）目录下，系统的设备文件（如打印驱动）存放在（4）目录中，（5）目录中的内容关机后不能被保存。

③如果在工作期间突然停电，或者没有正常关机，在重新启动机器时，系统将要复查文件系统，系统将找到的无法确定位置的文件放到目录（6）中。

（1）备选答案：A.1B.分区的数目C.大于1【问题2】（4分）默认情况下，系统将创建的普通文件的权限设置为-rw-r--r--,即文件所有者对文件（7）,同组用户对文件（8）,其他用户对文件（9）.文件的所有者或者超级用户，采用（10）命令可以改变文件的访问权限。

【问题3】（5分）Linux系统中Samba的主要配置文件是/etc/samba/smb.conf.请根据以下的smb.conf配置文件，在空（11）~（15）中填写恰当的内容。

Linux服务器启动Samba服务后，在客户机的"网络邻居"中显示提供共享服务的Linux主机名为（11）,其共享的服务有（12）,能够访问Samba共享服务的客户机的地址范围（13）;能够通过Samba服务读写/home/samba中内容的用户是（14）;该Samba服务器的安全级别是（15）.[global]workgroup=MYGROUPnetbios name=smb-serverserver string=Samba Server;hosts allow=192.168.1.192.168.2.127. load printers=yessecurity=user[printers]comment=My Printerbrowseable=yespath=/usr/spool/sambaguest ok=yeswritable=noprintable=yes[public]comment=Public Testbrowseable=nopath=/home/sambapublic=yeswritable=yesprintable=nowrite list=test[user1dir]comment=User1's Servicebrowseable=nopath=/usr/usr1valid users=user1public=nowritable=yesprintable=no试题1分析【问题1】（6分，各1分）Linux采用的是树型结构。

网络工程师下午案例分析考察内容及学习方法

网络工程师下午案例分析考察内容及学习方法下午应用技术包括四道大题，每一题通过给出具体的网络拓扑图考查网络拓扑设计、设备组网、网络配置、网络安全、路由协议等相关知识点。

前两道大题一般结合网络架构考察常见的组网设备和技术，包括交换机、路由器、防火墙、无线网等组网设备;对应的主流技术包括dhcp、dns、vlan、acl、网络安全、raid等，因此需要重点掌握这些技术的学习。

第三道大题从2020年之后，由winserver 2008 r2的考察转变成了对rip、ospf、bgp路由协议的考察，今年上半年的下午考试第三大题就考察了ospf与bgp的结合，所以在备考过程中尤其要重视这3种路由协议的原理及区别。

第四道大题比较固定，考察华为交换机或路由器的配置，网络工程师第五版教程将旧版教材中的思科交换机/路由器内容替换为了华为交换机/路由器的配置，华为与思科的配置命令有所区别，所以应重视华为交换机/路由器的具体配置命令，建议下载安装华为的ensp网络仿真模拟软件，通过在ensp命令行界面多输入具体命令进行练习，从而熟练掌握各种配置操作，以便在考试中从容应对。

此外，通过多做历年真题，一方面能够检验自身的学习效果，另一方面也能够把握出题者的思路。

从2018年开始考察华为交换机/路由器的配置，所以建议2018年之后的真题一定要做一遍。

在做题的过程中遇到不会的题不要急于翻书找答案，这样就失去了做题的效果。

一定要在做完全部题目之后再对照答案找出存在的问题和薄弱点，以便有针对性的进行弥补和学习，从而提高效率。
