高温介电测量：六种介电性能测量方法
介电强度测方法
介电强度测试方法可以根据测试对象和测试目的而有所不同，下面将介绍一种常见的测试方法，适用于固体绝缘材料（如塑料、橡胶、陶瓷、玻璃等）的介电强度测试。
一、实验设备1. 高压电场测试仪2. 绝缘电阻表3. 样品夹具或样品容器4. 实验环境控制设备（如恒温恒湿箱）5. 实验标准与规范二、测试步骤1. 准备样品：选择适合的样品，确保样品表面平整、无杂质、无裂纹。
对于大型样品，需要进行切割、打磨等处理。
2. 安装样品：将样品放置在样品夹具或容器中，确保样品之间无相互接触，且与测试电极保持良好的电气接触。
3. 设定测试参数：根据实验标准与规范，设置高压电场测试仪的测试电压、测试频率、测试时间等参数。
4. 开始测试：启动测试仪器，开始进行介电强度测试。
在此过程中，保持环境条件稳定，如温度、湿度等。
5. 观察测试结果：在测试过程中，观察绝缘电阻表的读数。
当绝缘电阻值达到预设值或明显下降时，记录此时的测试电压。
6. 数据处理与分析：根据测试结果，计算样品的介电强度。
介电强度通常以施加电压至样品发生击穿所需的最大直流电压或脉冲电压表示。
7. 重复测试：对同一批次样品进行至少3次测试，确保结果的可靠性。
8. 实验总结：根据测试结果，分析样品的介电强度与环境条件（如温度、湿度）的关系，以及样品的性能特点。
三、注意事项1. 确保样品表面清洁、干燥，避免水分、杂质对测试结果的影响。
2. 在进行高压测试时，必须严格遵守操作规程，避免发生意外触电事故。
3. 确保实验环境条件稳定，避免环境因素对测试结果的影响。
4. 在进行重复测试时，确保样品的一致性，避免因样品差异导致结果偏差。
5. 实验数据应进行充分的统计分析，以确保结果的可靠性。
通过以上介电强度测试方法，可以获得可靠的实验数据，为固体绝缘材料的性能评估提供依据。
同时，需要注意实验过程中的细节和注意事项，以确保实验结果的准确性和可靠性。
材料的电学性能与测试方法
材料的电学性能与测试方法引言：材料的电学性能是指材料在电场或电流作用下的响应和性质。
了解材料的电学性能对于材料的研究和应用具有重要意义。
本文将介绍几种常用的测试材料电学性能的方法。
一、电导率测试方法电导率是衡量材料导电性能的重要指标，其测试方法如下：1. 电导率测量仪器：使用四探针测试仪或电导率仪进行测量。
2. 测量步骤：将待测试材料切割成适当的样品尺寸，保持样品的几何形状和尺寸稳定。
然后将四个电极按照规定的间距连接到材料上，并确保电极与材料之间的良好接触。
最后，通过测试仪器施加电流并测量电压，根据欧姆定律计算得出材料的电导率。
二、介电常数测试方法介电常数是材料在电场中对电场强度的响应能力，测试方法如下：1. 介电常数测量仪器：使用恒流恒压法或绝缘材料测试仪进行测量。
2. 测量步骤：将待测试材料加工成平板状或柱形状样品，保证样品的几何形状和尺寸稳定。
然后将测试仪器中的电极引线与样品连接，确保电极与材料的良好接触。
接下来，在测试仪器中施加电流和电压，测量得到材料的介电常数。
三、热释电测试方法热释电是指材料在电场作用下产生的热能释放，其测试方法如下：1. 热释电测量仪器：使用热释电测试仪进行测量。
2. 测量步骤：将待测试材料切割成适当的样品尺寸，保持样品的几何形状和尺寸稳定。
然后将样品放置在测试仪器中，施加电场。
测试仪器会测量样品在电场下产生的温升，根据温升和已知的电场强度计算得出材料的热释电性能。
四、电阻温度系数测试方法电阻温度系数是指材料电阻随温度变化的程度，其测试方法如下：1. 电阻温度系数测量仪器：使用四探针测试仪或电阻测量仪进行测量。
2. 测量步骤：将待测试材料切割成细丝或片状样品，保持样品的几何形状和尺寸稳定。
然后将四个电极按照规定的间距连接到样品上，并确保电极与材料之间的良好接触。
接下来，在测试仪器中施加电流并测量电阻，随后在不同温度下重复测量电阻值。
最后，根据电阻值和温度变化计算得出材料的电阻温度系数。

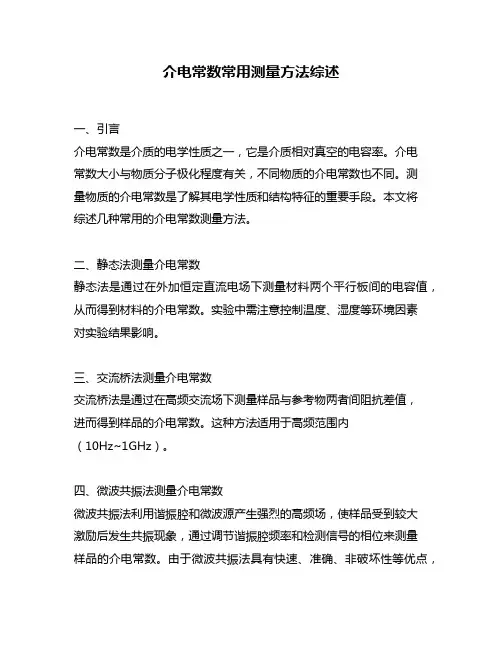

介电常数常用测量方法综述
介电常数常用测量方法综述一、引言介电常数是介质的电学性质之一，它是介质相对真空的电容率。
介电常数大小与物质分子极化程度有关，不同物质的介电常数也不同。
测量物质的介电常数是了解其电学性质和结构特征的重要手段。
本文将综述几种常用的介电常数测量方法。
二、静态法测量介电常数静态法是通过在外加恒定直流电场下测量材料两个平行板间的电容值，从而得到材料的介电常数。
实验中需注意控制温度、湿度等环境因素对实验结果影响。
三、交流桥法测量介电常数交流桥法是通过在高频交流场下测量样品与参考物两者间阻抗差值，进而得到样品的介电常数。
这种方法适用于高频范围内（10Hz~1GHz）。
四、微波共振法测量介电常数微波共振法利用谐振腔和微波源产生强烈的高频场，使样品受到较大激励后发生共振现象，通过调节谐振腔频率和检测信号的相位来测量样品的介电常数。
由于微波共振法具有快速、准确、非破坏性等优点，因此在材料科学研究中得到广泛应用。
五、时域反射法测量介电常数时域反射法是利用高速数字化技术和脉冲发生器，将脉冲信号传输到被测样品上，通过接收反射波的时间延迟和振幅变化来计算样品的介电常数。
该方法适用于介电常数较小（<5）的材料。
六、磁共振法测量介电常数磁共振法是一种非侵入性、无损伤性的方法，通过检测样品在强磁场下核自旋共振现象来测量其介电常数。
该方法适用于液体和固体材料。
七、总结不同的介电常数测量方法各具优缺点，选择合适的方法需要根据实际情况进行综合考虑。
在实验过程中需注意控制环境因素对实验结果影响，并重视数据处理和分析。
介电常数的测试方法
介电常数的测试方法介电常数是衡量物质对电场的响应程度的物理量。
在物理和化学实验中，有几种常见的方法来测试物质的介电常数。
以下是几种常用的测试方法：1. 平行板电容器法：平行板电容器法是最常见的一种测试介电常数的方法。
这种方法使用一对平行的金属板或电介质板来构成一个电容器，将待测物质放置在两个电容板之间，并施加所需电场。
测量物质中的电容和电场的关系，并根据电容公式计算出介电常数。
2. 微波谐振腔法：微波谐振腔法是一种用于测试固体和液体介电常数的方法。
它包括将待测样品放置在微波谐振腔中，并通过测量腔体频率的变化来计算介电常数。
该方法适用于高频率下的测试，并且可以用于非常小的样品。
3. 反射法：反射法是一种通过测量从待测介质表面反射出的电磁波的相位和振幅来测试介电常数的方法。
这种方法可用于各种频率范围内的测试，并且对于不同形状的样品也具有较好的适应性。
反射法还可以通过变换电磁波的入射角度来测量材料对极化过程的响应。
4. 感抗法：感抗法是一种用于测量液体介电常数的方法。
该方法使用感抗元件，如感抗液体电容器或感抗液体电感器，测量材料中的感抗。
通过测量元件的电感或电容来计算出材料的介电常数。
这种方法尤其适用于具有较高介电常数和电导率的液体。
5. 时间域反射法：时间域反射法是一种通过测量电磁脉冲在介质中传播的速度和幅度来测试介电常数的方法。
该方法利用电磁波在介质中传播过程中产生的反射和折射效应来计算介电常数。
时间域反射法在广泛的频率范围内都可适用，并且对于非常复杂的材料也具有较好的适应性。
除了上述方法外，还有许多其他测试介电常数的方法，如横截面波导法、石英晶体共振法、电感耦合等离子体法等。
每种方法都有其特定的适用范围和优缺点。
在实际应用中，选择合适的测试方法取决于待测物质的性质、测试频率范围和所需的精度等因素。
总的来说，通过使用适当的测试方法，可以准确地测量物质的介电常数。
这些测试方法在科学研究、工程设计和材料开发中具有重要的应用价值，可以帮助我们更好地理解和利用材料的电学性质。
介电性能的测量原理.ppt
d D12
管状试样
r2110Cx lnrL2r10.0181012C Lxlnrr1 2
介质损耗角正切（tanδ)的测定
通过测量试样的等效参数经计算求得，也 可在仪器上直接读取。
工频、音频下一般都采用电桥法测量，高 电压时采用西林电桥法。
西林电桥法
电桥平衡时
tanC4R4
CxCNR R4 3 1tan2CNR R4 3
C N ——标准电容 C 4 ——可调电容 R 4 ——固定电阻 R 3 ——可调电阻
当频率为几十千赫到几百兆赫范围时，可用 集总参数的谐振法进行测量，如图所示
击穿电场强度测定
绝缘材料的击穿电场强度以平均击穿电场强
度
E
表示
B
EB
uB d
u B ——击穿电压
d ——试样的平均厚度
击穿电压可用静电电压表、电压互感器、放电球隙 等仪器并联于试样两端直接测出。
击穿电压很高时，需采用电容分压器。
冲击电压下的击穿电场强度测试，一般用冲击电压发 生器产生的标准冲击电压施加于试样，逐渐升高冲击电 压的峰值直至击穿。
冲击电压可用50%球隙放电法，也可用阻容分压器加 上脉冲示波器或峰值电压表测量。
9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2020/12/102020/12/10Thursday, December 10, 2020
谐振回路法
测量范围：40KHZ～200MHZ
测量原理： 依据谐振回路的谐振特性进行测量的。根 据谐振时角频率ω与回路的电感、电容之间 的特定关系式，求得Cx和tanδX。
阻抗矢量法
介电强度测试标准
介电强度测试标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!介电强度测试标准是衡量材料耐电击穿能力的重要指标，在实际应用中具有广泛的意义。
电介质材料的介电性能测试
电介质材料的介电性能测试电介质材料在电子器件和电力系统中具有重要的应用，其介电性能是评价材料质量和可靠性的重要指标。
介电性能测试是通过一系列测试方法和仪器来评估电介质材料在电场作用下的性能，包括介电常数、介质损耗、绝缘电阻等参数。
本文将简要介绍电介质材料的介电性能测试方法及其应用。
一、介电性能测试方法1. 介电常数测试介电常数是描述电介质材料在电场作用下储存和传输电能能力的重要参数。
常用的测试方法有：（1）并行板法：该方法通过测量电容器的电容值来计算电介质材料的介电常数。
具体步骤是将待测介质固定在两块平行金属板之间，然后测量电容器的电容值。
（2）回波法：该方法基于微波信号在电介质中传播的速度，通过测量信号的传输时间来计算介电常数。
测试时需要利用衰减器和定频放大器等设备，以确保测试结果的准确性。
2. 介质损耗测试介质损耗是指电介质材料在电场作用下吸收和转化电能为热能的能力。
常用的测试方法有：（1）三角法：该方法通过测量电介质材料在高频电场下的导体损耗和介质损耗之比来计算介质损耗的值。
具体步骤是将待测介质固定在电容器之间, 通过改变电容器的频率来测量两种损耗的值。
（2）传输线法：该方法利用特制的传输线测量电介质材料在特定频率下的损耗。
测试时需使用网络分析仪等仪器，通过测量信号的功率损耗来计算介质损耗的值。
3. 绝缘电阻测试绝缘电阻是指电介质材料在电场作用下抵抗漏电流流动的能力。
常用的测试方法有：（1）绝缘电阻表法：该方法通过将待测电介质样品与电极相连，用绝缘电阻表测量电介质材料的绝缘电阻值。
测试需在规定的电压和温度条件下进行。
（2）恒压法：该方法通过给待测电介质样品施加较高的电压来测量绝缘电阻值。
测试时需使用电压源和电流表等设备，以实现电介质样品上常态电流的测量。
二、介电性能测试的应用1. 电子器件领域介电性能测试在电子器件领域中具有重要应用。
例如，在电容器的制造过程中，通过测试介质材料的介电常数和介质损耗，可以评估电容器的质量和性能稳定性。
介电性能的测量原理
电导时tan与频率ω的关系
介电损耗的形式
电介质在电场作用下，内部通过的电流包括：
（1）电容电流：由样品的几何电容充电引起电流（位 移电流）；
（2）吸收电流：由松弛极化引起，是介质在交变电压 作用下引起介质损耗的主要来源； （3）漏电电流：由介质电导引起，与自由电荷有关， 使介质产生电导损耗。
电介质在电场作用下具体损耗的能量主要包括：
电桥平衡时
tan C4 R4
R4 Cx CN R3 R4 1 tan CN R 3
2
CN
C4
——标准电容 ——可调电容
西林电桥法
R4
R3
——固定电阻
——可调电阻
当频率为几十千赫到几百兆赫范围时，可用 集总参数的谐振法进行测量，如图所示
击穿电场强度测定
绝缘材料的击穿电场强度以平均击穿电场强 度 EB 表示 uB EB d
2
s
u 2 I S ln D2 D1
管状试样
u2 L g v = r I v ln 2 r 1
u 2 r2 s IS g
电极材料可用粘贴铝箔、导电橡皮、真空镀铝、胶体石墨等
相对介电常数（εｒ）测试
相对介电常数通常是通过测量试样与电极组成 的电容、试样厚度和电极尺寸求得。
场强度E之比ε= D/E ，其单位为F/m 。
介电常数小的电介质，其分子为非极性或弱极性结构， 介电常数大的电介质，其分子为极性或强极性结构。
介电常数是表征电介质的最基本的参量，是衡量电介 质在电场下的极化行为或储存电荷能力的参数。
电介质电容、介电常数 真空电容 C0=Q0/V=0s/d 电介质电容 C=Q/V=ros/d 相对介电常数 εr = C/C0
介电常数的测试方法
介电常数的测试方法介电常数的测试方法介电常数（dielectric constant，k）是指介电介质中电场强度和电势的比值，它是一个重要的参数，对电子元件工作有着重要的影响。
以下是介电常数的测试方法：一、常用的介电常数测量仪1、电磁场仪：电磁场仪可以测量介质中的垂直电场强度，从而得到介电常数，但它有一定的精度限制，如测量精度只有10kV/m。
2、微波仪：这是一种测量介电介质介电常数的仪器，它可以通过微波电磁测量来测量介电介质的介电常数，其精度高达10-3。
3、介质折射率仪：它可以测量介质折射率，从而确定介电介质的介电常数，但是其精度也不太高，一般只能达到10-2。
4、驻波比测量仪：它通过测量驻波比来求出介质的介电常数，它具有很高的精度，可以达到10-4。
二、常用的介电常数实验1、电容器实验：通过一定的电压打在一个电容器上，求电容器的容量，从而可以求出介电介质的介电常数。
2、阻抗实验：通过在介电介质中放置一个阻抗元件，再用频谱分析仪测量频率，从阻抗元件的抗谐振特性来求出介质的介电常数。
3、电场强度实验：通过在介质中放置一个电场强度传感器，在电场强度场中求出介质的介电常数。
4、多普勒实验：通过在介质中设置一个多普勒实验装置，通过控制电源来测量多普勒效应，从而求出介电介质的介电常数。
三、其他测试方法1、介电弹簧实验：通过介电弹簧实验来求出介电介质的介电常数。
2、有限元分析：通过有限元分析法来求出介电介质的介电常数，但需要一定的计算机知识。
3、量子力学实验：通过量子力学实验来测量介质的介电常数，但这一实验方法的准确性和精度仍然是有局限性的。
介电常数的测试方法十分多样，确定介电常数时要根据不同的环境、需求等选取不同的测量仪器和实验方法，以准确测量介电介质的介电常数。
绝缘材料的介电强度测量技术
绝缘材料的介电强度测量技术绝缘材料是电气工程中常见的一种材料，它在各种电气设备和电路中起着关键的绝缘保护作用。
然而，随着电气设备的不断进步和电网的电压等级提高，对绝缘材料的要求也在不断提高。
绝缘材料的介电强度是衡量其绝缘性能的重要指标，因此，准确测量绝缘材料的介电强度成为一项重要的技术。
绝缘材料的介电强度指材料在电场作用下能承受的最高电压，通常以电压强度来表示。
介电强度的测量需要使用专门的测试设备和测量方法。
目前常用的介电强度测量技术主要包括电击穿法、局部放电法和恶劣气候法等。
电击穿法是一种常见的介电强度测量方法。
它通过在绝缘材料表面施加电压，观察绝缘材料是否能够承受该电压而不发生击穿现象来评估介电强度。
实际测试时，通常使用高压电源与绝缘材料间接触，并通过逐渐增加电压的方式，逐步测试绝缘材料的耐压试验。
通过记录电压值与绝缘材料的击穿电压之间的差值，可以计算出绝缘材料的介电强度。
然而，电击穿法存在着一定的局限性，测试过程复杂，测试结果对测试环境和材料表面状况较为敏感。
局部放电法是另一种常用的介电强度测量方法。
该方法通过检测绝缘材料中可能存在的局部放电现象，评估绝缘材料的介电强度。
局部放电现象是指在高电场下绝缘材料中出现的局部电击穿现象，通过检测这些局部放电现象，可以判断绝缘材料的绝缘性能。
局部放电法的优点是测试结果更加准确，可以及时发现材料中的潜在问题。
然而，局部放电法对测试环境和测试设备的要求较高，测试设备复杂且成本较高。
恶劣气候法是一种简单而常用的介电强度测量技术。
该方法通过将绝缘材料暴露在恶劣气候条件下，如高温、低温、高湿度等环境中，观察绝缘材料在这些条件下的介电强度表现，以评估其绝缘性能。
恶劣气候法通常用于测试绝缘材料的长期使用性能，以模拟真实使用环境中材料的表现。
然而，恶劣气候法只能提供对材料总体性能的评估，无法得到具体的介电强度数值。
绝缘材料的介电强度测量技术对电气设备和电路的设计与评估具有重要意义。
介电耐压测试方法
介电耐压测试方法
介电耐压测试是一种用于检测绝缘材料或绝缘系统的耐压强度的测试方法。
介电耐压测试可以帮助确定材料或系统是否能够在高电压条件下正常工作，以及其绝缘性能的好坏。
下面是两种常见的介电耐压测试方法：
1. 直流耐压试验（DC Hipot Test）：该方法使用直流电压来测试绝缘材料或系统的耐压能力。
在测试过程中，被测物品的两个电极之间施加一定的直流电压，通常持续一段时间。
通过检测被测物品是否出现漏电流或击穿现象，来评估其绝缘性能。
2. 交流耐压试验（AC Hipot Test）：该方法使用交流电压来测试绝缘材料或系统的耐压能力。
在测试中，通过施加一定频率的正弦交流电压，检测被测物品是否出现漏电流或击穿现象，以评估其绝缘性能。
交流耐压试验可更好地模拟实际工作条件下的电压变化。
无论是直流耐压试验还是交流耐压试验，测试参数（包括电压值、持续时间等）应根据被测物品的特性和要求进行设置。
此外，测试过程应在严格的安全措施下进行，以防止任何潜在的危险。
需要注意的是，介电耐压测试仅仅是评估绝缘性能的一种方法，还应结合其他测试和评估指标来对绝缘材料或系统的绝缘性能进行全面评估。
物理实验技术中的电介质材料性质测量方法
物理实验技术中的电介质材料性质测量方法在物理实验中，电介质材料性质的测量是非常重要的。
电介质材料是一类常见的材料，具有绝缘性能，在电路中起到隔离和储能的作用。
为了研究电介质材料的特性和性能，科研人员需要进行各种电介质材料性质的测量。
接下来，我们将介绍几种常见的电介质材料性质测量方法。
第一种测量方法是介电强度的测定。
介电强度是电介质材料能够承受的电场强度的最大值。
为了测量介电强度，一种常见的方法是使用高电压发生器和电介质材料之间建立一个带有电极的测试装置。
通过改变电极间距和施加不同的电压，可以逐渐增加电场强度，直到电介质发生击穿，记录击穿的电压和电场强度。
这样可以确定电介质的介电强度。
第二种测量方法是介电常数的测定。
介电常数是描述电介质材料相对于真空而言的电场响应能力的物理量。
测量介电常数的方法有很多种，其中一种常见的方法是使用电容测量法。
通过在电容器中放入电介质材料，测量出不同电介质材料的电容值，然后再测量空气或真空中的电容值，两者之比即为电介质材料的相对介电常数。
第三种测量方法是介质损耗角正切的测定。
介质损耗角正切是指在交流电场下，电介质材料吸收和耗散电能的能力。
为了测量介质损耗角正切，可以使用交流电桥或示波器等设备，测量电介质材料中电场的相位差以及振幅，通过计算得到介质损耗角正切的值。
第四种测量方法是漏电流的测定。
漏电流是指电介质材料在电场作用下出现的微小电流。
漏电流的测定可以通过数显电压电流表或电阻电流计等设备进行。
首先，将电介质材料放在电极之间，施加电场，然后测量到的电流即为漏电流。
通过测量和比较不同电介质材料的漏电流值，可以了解电介质材料的绝缘性能。
除了以上几种常见的电介质材料性质测量方法外，还有一些其他方法，如电介质材料的电阻率测定、极化现象的测定等。
这些方法不仅可以帮助我们了解电介质材料的特性和性能，而且在实际应用中也有广泛的用途。
例如，了解电介质材料的介电强度可以帮助我们设计和选择合适的绝缘材料以确保电路的安全性；了解电介质材料的介电常数可以帮助我们设计和优化电容器的性能等。
介电性能的测量原理
电介质击穿形式分类
①热击穿
不均匀介质中的电压分配
②电击穿
内电离 表面放电和边缘击穿
③电化学击穿
介电性能的测量方法
依据所测量的基本原理可分为三大类
①电桥法
②谐振回路法
③阻抗矢量法
电桥法
测量范围：0.01HZ～150MHZ 测量原理： 根据电桥平衡时两对边阻抗乘积相等，从 而来确定被测电容器或介质材料试样的CX 和tanX。
2
s
u 2 I S ln D2 D1
管状试样
u2 L g v = r I v ln 2 r 1
u 2 r2 s IS g
电极材料可用粘贴铝箔、导电橡皮、真空镀铝、胶体石墨等
相对介电常数（εｒ）测试
相对介电常数通常是通过测量试样与电极组成 的电容、试样厚度和电极尺寸求得。
场强度E之比ε= D/E ，其单位为F/m 。
介电常数小的电介质，其分子为非极性或弱极性结构， 介电常数大的电介质，其分子为极性或强极性结构。
介电常数是表征电介质的最基本的参量，是衡量电介 质在电场下的极化行为或储存电荷能力的参数。
电介质电容、介电常数 真空电容 C0=Q0/V=0s/d 电介质电容 C=Q/V=ros/d 相对介电常数 εr = C/C0
同时，介电损耗也是表示绝缘材料（如绝缘油 料）质量的指标之一。介电损耗愈小，绝缘材料的 质量愈好，绝缘性能也愈好。 tanδ=1/WCR(式中W为交变电场的角频率；C为 介质电容；R为损耗电阻)。
tan是频率的函数，是电介质的自身属性，与试样的大 小和形状无关。可以和介电常数同时测量，用介质损耗 仪、电桥、Q表等测量。
平板试样
d r 0.144 10 Cx 2 D1
介电强度检测方法
介电强度检测方法
1. 嘿，你知道吗？介电强度检测可以用耐压试验法呀！就像给电器设备来一场“压力测试”。
比如说给一个电容器做耐压试验，逐步升高电压，看看它啥时候“扛不住”。
这样咱们就能清楚它的介电强度咋样啦！
2. 还有哇，脉冲测试法也挺好用呢！这就好像给介电材料来个快速的“冲击”。
比如对一块绝缘板进行脉冲测试，观察它对瞬间高压的反应，是不是很有意思呢？
3. 悄悄地告诉你哦，局部放电检测法也很关键呢！这就像是在寻找介电材料里的“小毛病”。
好比在检查一根电缆时，通过局部放电检测，找到那些可能存在隐患的小地方。
4. 哇塞，电导率测量法也不能落下呀！这不就像是观察介电材料的“导电能力指标”嘛。
比如说在研究一种新型绝缘材料时，用这个方法看看它到底有多“绝缘”。
5. 嘿，可别忘了绝缘电阻测量法哟！相当于给介电材料的“绝缘程度”打个分。
就像给一个绝缘子测绝缘电阻，看看它的绝缘性能好不好。
6. 电流测量法也超级重要的呀！这简直就是追踪介电材料中电流的“小侦探”。
就拿研究一个电子元件来说吧，用电流测量法了解它的情况。
7. 最后呀，击穿试验法可得重视起来！这就如同挑战介电材料的“极限”。
想象一下对一种绝缘材料不断加大电压，直到它击穿，这不就能知道
它的强度底线在哪里了嘛！我觉得呀，这些介电强度检测方法都各有各的厉害之处，咱们可得好好利用，才能更好地保证各种电器设备和材料的安全呢！。
物理实验技术中的介电常数测量使用方法
物理实验技术中的介电常数测量使用方法引言:在物理实验中，介电常数是一个重要的物理参数。
介电常数描述了介质对电场的响应性质，是评价介质电绝缘性能的指标之一。
本文将介绍一些常见的测量介电常数的方法和使用技巧。
一、电容法测量介电常数:电容法是最常见的介电常数测量方法之一。
该方法是通过测量被测材料构成的电容器的电容值来获得介电常数。
具体实验步骤如下：1. 准备两块平行金属板，将被测材料放置在两板之间。
2. 将平行板电容器连接到电源和电容计上。
3. 调节电压使电容器达到稳态，记录下电容计的读数。
4. 将被测材料更换为真空介质，重复步骤3。
5. 根据所测得的电容值和真空电容值，计算出被测材料的介电常数。
二、恒电流法测量介电常数:恒电流法是另一种常用的介电常数测量方法。
该方法通过在被测材料上施加一个恒定的电压，然后测量通过材料的电流来确定介电常数。
具体实验步骤如下：1. 准备一块被测材料的样品。
2. 将样品放置在电流计回路中，施加一个恒定电压。
3. 测量通过样品的电流。
4. 根据实际电流和所施加电压，计算出被测材料的介电常数。
三、微波法测量介电常数:微波法是一种无线电波测量介电常数的方法。
该方法使用微波源和探测器来测量介质的透射和反射特性，并根据这些特性来计算介电常数。
具体实验步骤如下：1. 设置微波源和探测器，使它们相对于被测样品呈一定的几何关系。
2. 发射微波信号，并观察被测样品的透射和反射特性。
3. 根据透射和反射特性计算出被测样品的介电常数。
四、离子迁移法测量介电常数:离子迁移法是一种特殊的介电常数测量方法，适用于液态介质。
该方法通过测量电离物质在介质中的迁移速度和电场强度来确定介电常数。
具体实验步骤如下：1. 在被测介质中加入适量的电离物质。
2. 在介质中施加一个电场，并观察电离物质的迁移速度。
3. 根据迁移速度和电场强度计算出介质的介电常数。
结论:通过以上介绍的几种测量介电常数的方法，我们可以在实验中根据具体情况选择适合的方法来测量介电常数。
介电常数常用测量方法综述
介电常数常用测量方法综述来源：互联网摘要：介电常数测量技术在民用，工业以及军事等各个领域应用广泛。
本文主要对介电常数测量的常用方法进行了综合论述。
首先对国家标准进行了对比总结；然后分别论述了几种常用测量方法的基本原理、适用范围、优缺点及发展近况；最后对几种测量方法进行了对比总结，得出结论。
关键词：介电常数；国家标准；常用方法1. 引言介电常数是物体的重要物理性质，对介电常数的研究有重要的理论和应用意义。
电气工程中的电介质问题、电磁兼容问题、生物医学、微波、电子技术、食品加工和地质勘探中，无一不利用到物质的电磁特性，对介电常数的测量提出了要求。
目前对介电常数测量方法的应用可以说是遍及民用、工业、国防的各个领域。
在食品加工行业当中，储藏、加工、灭菌、分级及质检等方面都广泛采用了介电常数的测量技术。
例如，通过测量介电常数的大小，新鲜果蔬品质、含水率、发酵和干燥过程中的一些指标都得到间接体现，此外，根据食品的介电常数、含水率确定杀菌时间和功率密度等工艺参数也是重要的应用之一[1]。
在路基压实质量检测和评价中，如果利用常规的方法，尽管测量结果比较准确，但工作量大、周期长、速度慢且对路面造成破坏。
由于土体的含水量、温度及密度都会对其介电特性产生不同程度的影响，因此可以采用雷达对整个区域进行测试以反算出介电常数的数值，通过分析介电性得到路基的密度及压实度等参数，达到快速测量路基的密度及压实度的目的[2]。
此外，复介电常数测量技术还在水土污染的监测中得到了应用[3]。
并且还可通过对岩石介电常数的测量对地震进行预报[4]。
上面说的是介电常数测量在民用方面的部分应用，其在工业上也有重要的应用。
典型的例子有低介电常数材料在超大规模集成电路工艺中的应用以及高介电常数材料在半导体储存器件中的应用。
在集成电路工艺中，随着晶体管密度的不断增加和线宽的不断减小，互联中电容和电阻的寄生效应不断增大，传统的绝缘材料二氧化硅被低介电常数材料所代替是必然的。
介电性能的测量原理
D1 g2
4d
s
u IS
2
ln D 2 D1
管状试样
v
=
u 2 L
I v ln
r2 r1
g
s
u IS
2 r2
g
电极材料可用粘贴铝箔、导电橡皮、真空镀铝、胶体石墨等
相对介电常数（εｒ）测试
相对介电常数通常是通过测量试样与电极组成 的电容、试样厚度和电极尺寸求得。
平板试样
r 0.1441012Cx
tanδ=1/WCR(式中W为交变电场的角频率；C 为介质电容；R为损耗电阻)。
tan是频率的函数，是电介质的自身属性，与试样的大 小和形状无关。可以和介电常数同时测量，用介质损耗 仪、电桥、Q表等测量。
电导时tan与频率ω的关系
介电损耗的形式
电介质在电场作用下，内部通过的电流包括： （1）电容电流：由样品的几何电容充电引起电流（位 移电流）； （2）吸收电流：由松弛极化引起，是介质在交变电压 作用下引起介质损耗的主要来源； （3）漏电电流：由介质电导引起，与自由电荷有关， 使介质产生电导损耗。
d D12
管状试样
r2110Cx lnrL2r10.0181012C Lxlnrr1 2
介质损耗角正切（tanδ)的测定
通过测量试样的等效参数经计算求得，也 可在仪器上直接读取。
工频、音频下一般都采用电桥法测量，高 电压时采用西林电桥法。
西林电桥法
电桥平衡时
tanC4R4
CxCNR R4 3 1tan2CNR R4 3
C N ——标准电容 C 4 ——可调电容 R 4 ——固定电阻 R 3 ——可调电阻
当频率为几十千赫到几百兆赫范围时，可用 集总参数的谐振法进行测量，如图所示
介电常数的测量方法及其频率范围
介电常数的测量方法及其频率范围
介电常数是介质对电场响应的特性参数，它描述了介质中储存电场能
量的能力。
测量介电常数的方法各异，下面将介绍几种常用的测量方法，
并且介绍它们的适用频率范围。
1.平行板电容法：这是一种最常用的测量介电常数的方法。
实验装置
由两个平行金属板组成，它们之间的空间填充了待测介质。
通过测量在不
同电场强度下的电容值，可以得到介电常数。
这种方法适用于0.01Hz-
10MHz范围内的频率。
2.射频谐振法：这种方法通过测量电容在射频范围内的谐振频率来确
定介电常数。
实验装置包括一对电极，待测介质置于电极之间。
通过改变
频率扫描，当电容达到谐振频率时，电流达到最大值。
然后可以使用电感
和电容的数值来计算介电常数。
该方法适用于1MHz-1GHz范围内的频率。
3.球电容法：这是一种用来测量具有高介电常数或液体样品的方法。
实验装置由一个外部金属球和一个内部电极组成，待测物质紧贴在内部电
极上。
通过测量球电容与样品的连续变化，可以计算介电常数。
这种方法
适用于低频范围。
4. 理论模拟法：这种方法基于求解介质的Maxwell方程组，通过计
算电磁波在介质中的传播来确定介电常数。
这种方法适用于各种频率范围，并且可以考虑多种复杂情况，如非线性、各向异性等。
总之，测量介电常数的方法因其适用范围和测量原理的不同而有所不同。
根据具体需求，选择合适的测量方法可以确保精确测量介电常数。
