石墨烯介绍
石墨烯采暖原理
石墨烯采暖原理一、石墨烯的介绍石墨烯是由碳原子构成的单层二维晶体材料，具有极高的导电性和导热性，是目前已知最强硬的材料之一。
由于其优异的物理和化学性质，石墨烯被广泛应用于电子学、光学、生物医学和能源等领域。
二、石墨烯采暖原理1. 石墨烯的导电性石墨烯具有极高的导电性，其电阻率约为10^-6 Ω·cm。
当外界施加电压时，电子在石墨烯中自由移动，形成电流。
这种特殊的导电性使得石墨烯可以被用作加热元件。
2. 石墨烯的导热性除了导电性外，石墨烯还具有极高的导热性，其导率可以达到3000~5000 W/mK。
这意味着在施加电压时，不仅可以产生大量的电流，同时也会产生大量的热量。
3. 石墨烯采暖原理基于以上两点特性，利用将一定数量的碳纳米管和石墨烯片材分散在聚酰亚胺基体中形成的复合材料，可以制成一种新型的石墨烯加热膜。
当加热膜受到电压刺激时，电子在其中自由移动，产生大量的电流和热量。
这些电流和热量会通过加热膜向周围传播，使得整个房间内的温度升高。
4. 石墨烯采暖的优势相比传统的采暖方式，使用石墨烯进行采暖有以下几个优势：（1）快速升温：由于其高导电性和导热性，使用石墨烯进行采暖可以迅速升温，缩短了等待时间。
（2）能耗低：使用传统采暖方式需要消耗大量的能源，而使用石墨烯进行采暖可以大幅降低能耗。
（3）环保健康：相比传统采暖方式所产生的污染物和有害气体，使用石墨烯进行采暖更加环保健康。
（4）节省空间：相比传统采暖设备所占用的空间，使用石墨烯进行采暖可以大幅节省空间。
三、石墨烯采暖的应用前景石墨烯采暖作为一种新兴的采暖方式，具有广阔的应用前景。
目前已有企业开始推出相关产品，并在市场上取得了一定的成绩。
未来，随着技术的不断发展和成本的不断降低，相信石墨烯采暖将会成为一种主流的采暖方式。
石墨烯的性质及应用
石墨烯的性质及应用石墨烯是一种由碳原子通过共价键结合形成的二维晶体结构，具有一系列独特的性质和应用潜力。
以下将详细介绍石墨烯的性质和应用。
性质：1. 单层结构：石墨烯是由单层碳原子构成的二维晶体结构，在垂直方向上只有一个原子层，具有单层的特点。
2. 高强度：尽管石墨烯只有一个碳原子层，但其强度非常高。
石墨烯的破断强度远远超过钢铁，是已知最强硬的材料之一。
3. 高导电性：石墨烯的碳原子呈现出类似于蜂窝状的排列方式，使得电子能够在其表面自由传导。
石墨烯的电子迁移率是晶体硅的200倍以上，使得其具有非常高的导电性能。
4. 高热导性：由于石墨烯中的碳原子排列紧密，热量传递效率非常高。
石墨烯的热导率超过铜的13000倍，是已知最高的热导材料之一。
5. 弹性：石墨烯具有非常强的弹性，在拉伸过程中可以扩展到原始长度的20%以上，然后恢复到原始形状。
这种弹性使得石墨烯在柔性电子学和拉伸传感器等领域具有广泛应用。
应用：1. 电子器件：石墨烯的高导电性和高迁移率使其成为制造高速电子器件的理想材料。
石墨烯可以作为传统半导体材料的替代品，用于制造更小、更快的电子元件，如晶体管、电容器和电路等。
2. 透明导电膜：石墨烯具有优异的透明导电性能，可以制备成透明导电膜，用于制造触摸屏、显示器和太阳能电池等设备。
相比于传统的氧化铟锡(ITO)薄膜，石墨烯具有更好的柔性和耐久性。
3. 电池材料：石墨烯可以用作锂离子电池的电极材料，具有高电导性和高比表面积的优势。
石墨烯电极可以提高电池的充放电速度和储能密度，有望在电动汽车和可再生能源储存等领域得到应用。
4. 传感器：石墨烯具有优异的电子迁移率和极高的比表面积，使其成为制造高灵敏传感器的理想材料。
石墨烯传感器可以用于检测气体、压力、湿度和生物分子等，具有快速响应和高灵敏度的特点。
5. 柔性电子学：石墨烯的高强度和高弹性使其成为柔性电子学的重要组成部分。
石墨烯可以制备成柔性电路、柔性显示屏和柔性传感器等，有望应用于可穿戴设备、智能医疗和可卷曲设备等领域。
石墨烯ppt课件
04
缺点
设备成本高，制备过 程复杂。
液相剥离法制备过程及优化策略
过程
将石墨或膨胀石墨分散在溶剂中，通 过超声波、热应力等作用剥离出单层 或少层石墨烯。
优化策略
选择适当的溶剂和剥离条件，如超声 功率、时间、温度等，以提高剥离效 率和石墨烯质量。
优点
制备过程简单，成本低。
缺点
难以制备大面积、单层的石墨烯。
未来挑战和机遇并存局面思考
技术挑战
石墨烯制备技术仍存在一些难题 ，如大规模制备、成本控制、质 量稳定性等，需要加强技术研发
和创新。
市场机遇
随着石墨烯技术的不断突破和市场 需求的持续增长，石墨烯产业将迎 来更广阔的发展空间，企业需要抓 住机遇，积极拓展市场。
跨界融合
石墨烯产业需要与其他产业进行跨 界融合，共同推动产业升级和创新 发展，如与互联网、人工智能等产 业的深度融合。
THANKS
感谢观看
消费电子市场需求
随着消费电子产品的不断更新换代， 石墨烯在智能手机、平板电脑、可穿 戴设备等领域的应用需求将持续增长 。
新能源市场需求
石墨烯在新能源领域具有广阔的应用 前景，如太阳能电池、锂离子电池、 燃料电池等，未来市场需求将不断扩 大。
医疗健康市场需求
石墨烯在生物医疗领域的应用也逐渐 受到关注，如生物传感器、药物载体 、医疗器械等，未来市场需求有望持 续增长。
三维多孔支架、细胞培养基质、神经修复导管
石墨烯组织工程支架材料的研究进展及前景
骨组织工程、皮肤组织工程、心肌组织工程
安全性评价和毒理学问题关注
石墨烯的生物安全性问题
01 细胞毒性、免疫原性、遗传毒性
石墨烯的体内代谢和毒性机制
石墨烯傅里叶红外光谱

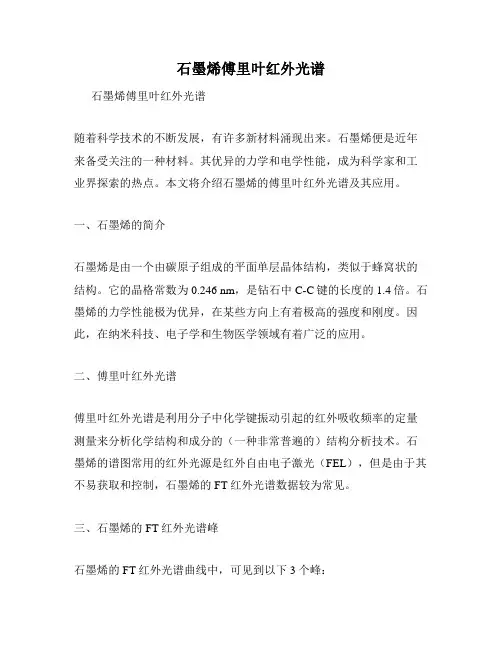

石墨烯傅里叶红外光谱石墨烯傅里叶红外光谱随着科学技术的不断发展，有许多新材料涌现出来。
石墨烯便是近年来备受关注的一种材料。
其优异的力学和电学性能，成为科学家和工业界探索的热点。
本文将介绍石墨烯的傅里叶红外光谱及其应用。
一、石墨烯的简介石墨烯是由一个由碳原子组成的平面单层晶体结构，类似于蜂窝状的结构。
它的晶格常数为0.246 nm，是钻石中C-C键的长度的1.4倍。
石墨烯的力学性能极为优异，在某些方向上有着极高的强度和刚度。
因此，在纳米科技、电子学和生物医学领域有着广泛的应用。
二、傅里叶红外光谱傅里叶红外光谱是利用分子中化学键振动引起的红外吸收频率的定量测量来分析化学结构和成分的（一种非常普遍的）结构分析技术。
石墨烯的谱图常用的红外光源是红外自由电子激光（FEL），但是由于其不易获取和控制，石墨烯的FT红外光谱数据较为常见。
三、石墨烯的FT红外光谱峰石墨烯的FT红外光谱曲线中，可见到以下3个峰：1. 峰位在1600 ~ 1800 cm-1：常被称为“石墨烯指纹区”。
该区域是由石墨烯的非平面应变和功能化基团振动引起的。
2. 峰位在1250 ~ 1450 cm-1：由于石墨烯上的C-O-C伸缩振动而引起。
3. 峰位在1000 cm-1左右：来自于石墨烯的A1g振动模式。
四、傅里叶红外光谱在石墨烯研究中的应用石墨烯的傅里叶红外光谱能够提供石墨烯在表面附着物、杂质和缺陷方面的信息。
这些信息可以用于研究石墨烯的物理和化学性质、电学性质以及生物学应用。
其中，石墨烯在电子学行业的应用最为广泛。
石墨烯通过在其表面和边缘上化学修饰，可以实现特定电化学反应或生物反应，从而用于制造生物传感器。
五、结论石墨烯傅里叶红外光谱提供了研究其结构、附着物、杂质和缺陷的价值信息，尤其适用于在电子学和生物技术领域中的应用。
值得注意的是，石墨烯傅里叶红外光谱技术的快速进展，必将有助于解锁石墨烯在许多其他领域中的潜在应用。
石墨烯的介绍
-
1 石墨烯的基本性质 2 石墨烯的制备方法 3 石墨烯的应用领域 4 结论与展望
石墨烯的介绍
石墨烯是一种由碳原子组成 的二维材料，它是单层石墨 的片状结构，具有极高的电 导率、热导率和机械强度
下面我们将详细介绍石墨烯 的基本性质、制备方法、应 用领域以及研究现状
CHAPTER 1
石墨烯的应用领域
能源领域
石墨烯的热导率和电导率都非常高，因此它在能源领域也有广泛的应用。例如，石墨烯可 以用于制造高效能电池和超级电容器等能源器件。此外，石墨烯还可以作为催化剂载体用 于燃料电池等领域
石墨烯的应用领域
生物医学领域
石墨烯具有良好的生物相容性和抗氧化性，因此在生物医学领域也有广泛的应用。例如， 石墨烯可以用于制造药物载体、生物传感器和成像试剂等生物医学器件。此外，石墨烯还 可以作为生物材料用于组织工程等领域
CHAPTER 3
石墨烯的应用领域
石墨烯的应用领域
石墨烯的应用领域
由于石墨烯具有优异 的物理和化学性质， 它在许多领域都有广 泛的应用。以下是石 墨烯的主要应用领域
石墨烯的应用领域
电子器件领域
石墨烯具有很高的电 导率，因此它在电子 器件领域具有广泛的 应用。例如，石墨烯 可以用于制造晶体管 、场效应管、太阳能 电池等电子器件。此 外，石墨烯还可以作 为透明导电膜用于显 示器等领域
CVD法
CVD法是一种常用的制备石墨烯的方法，它是通过加热含碳气体(如甲烷、乙炔等)在基底 表面形成石墨烯。这种方法可以制备大面积、高质量的石墨烯，但需要高温条件和复杂的 设备
石墨烯的制备方法
氧化还原法
氧化还原法是一种通过氧化剂将石墨氧化成氧化石墨，再通过还原剂将氧化石墨还原成石 墨烯的方法。这种方法制备的石墨烯质量较高，但需要使用化学试剂和复杂的工艺流程
石墨烯简介

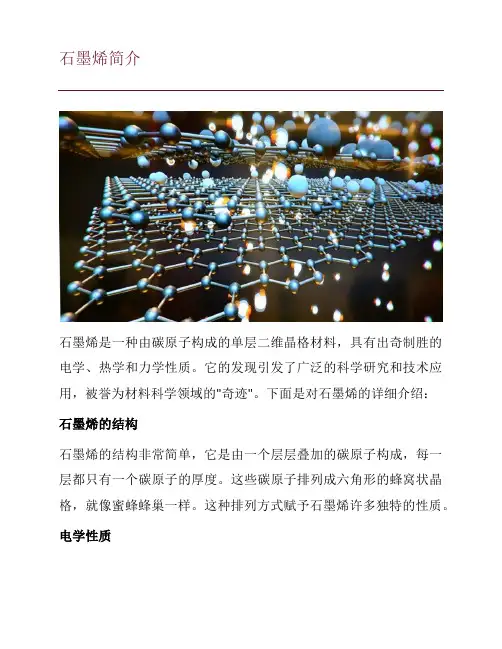

石墨烯简介石墨烯是一种由碳原子构成的单层二维晶格材料，具有出奇制胜的电学、热学和力学性质。
它的发现引发了广泛的科学研究和技术应用，被誉为材料科学领域的"奇迹"。
下面是对石墨烯的详细介绍：石墨烯的结构石墨烯的结构非常简单，它是由一个层层叠加的碳原子构成，每一层都只有一个碳原子的厚度。
这些碳原子排列成六角形的蜂窝状晶格，就像蜜蜂蜂巢一样。
这种排列方式赋予石墨烯许多独特的性质。
电学性质石墨烯的电学性质令人惊叹。
它是一种半导体材料，但在室温下，电子能够在其表面以极高的移动速度自由传导，几乎没有电阻。
这使得石墨烯成为极好的导电材料，有望用于高速电子器件和新型电池。
热学性质尽管石墨烯是世界上最薄的材料之一，但它的热传导性能却非常出色。
石墨烯可以有效地传递热量，因此被广泛应用于散热材料和热导材料的领域。
机械性质石墨烯具有出色的机械强度，是世界上最坚硬的材料之一。
它的强度比钢还要高，并且非常轻薄。
这些性质使得石墨烯在材料科学和纳米技术中具有广泛的应用前景。
光学性质石墨烯对光的吸收和散射也表现出了独特的性质。
它在可见光和红外光谱范围内表现出高吸收率，但对其他波长的光几乎是透明的。
这一性质在光电子学和传感器领域具有重要应用价值。
应用领域石墨烯的独特性质使得它在许多领域都有广泛的应用潜力。
目前，石墨烯已经在电子器件、柔性显示屏、电池技术、传感器、材料强化、医疗设备等领域取得了重要突破。
总之，石墨烯是一种具有革命性潜力的材料，其独特的电学、热学、力学和光学性质使其在科学研究和技术创新中备受瞩目。
随着对石墨烯的深入研究和应用的不断推进，我们可以期待看到更多令人兴奋的发现和应用。
石墨烯以及导热性质的介绍
石墨烯以及导热性质的有关介绍石墨烯( Graphene)又叫单层石墨，是构造其他石墨材料的最基本的材料单元。
石墨稀是由sp2碳原子以蜂窝状晶格构成的二维单原子层结构。
每个碳原子周围有３个碳原子成键，键角120°；每个碳原子均为sp2杂化，并贡献剩余一个p轨道上的电子形成大π键。
在石墨烯中，碳原子在不停的振动，振动的幅度有可能超过其厚度。
其中最重要的石墨烯的晶格振动，不仅仅影响石墨烯的形貌特征，还影响的石墨烯的力学性质、输运特性、热学性质和光电性质。
对石墨烯的热学性质的影响主要是由于石墨烯晶格振动。
根据有关资料的显示，对石墨烯晶格振动的研究可利用价力场方法。
在价力场方法中，石墨烯内所有原子间的相互作用力可以分为键的伸缩力和键的弯曲力。
从经典的热学理论出发，对石墨烯的导热系数进行研究。
一、以下是石墨烯薄片的热通量有关的表达式:上面理论计算的导热系数主要由石墨烯的声子频率、声子的支数和声子的作用过程等决定。
从得出的结果出可以得出以下的图表：从图中看出来石墨烯的导热系数随温度的增加而减小。
在同一温度下，导热系数随石墨烯的宽度的增加而增加。
由经典的热传导理论可知，随着温度的升高，晶格振动加强，声子运动剧烈，热流中的声子数目也增加。
声子间的相互作用或碰撞更加频繁，原子偏离对平衡位置的振幅增大，引起的声子散射加剧，使导热载体(声子)的平均自由程减小。
这是石墨烯的导热系数随温度升高而降低的主要原因。
对于石墨烯，电子的运动对导热也有一定的贡献，但在高温情况下，晶格振动对石墨烯的导热贡献是主要的，起主导作用。
二、石墨烯的导热系数经验公式式中 Xg 是温度系数，L 是单层石墨烯的中间部分与散热片之间的距离，h 是单层石墨烯厚度，d 为单层石墨烯的宽度，δf 是G 峰位移，δP是样品的热功率的变化。
从经验公式可以看出，石墨烯的导热系不同宽度的石墨烯薄片的导热系数与温度的关系数主要受3个因数的影响: 单层石墨烯的尺寸效应，温度，石墨烯生长的基底材料。
石墨烯的功能化及其相关应用
石墨烯的功能化及其相关应用一、本文概述石墨烯，一种由单层碳原子紧密排列形成的二维纳米材料，自2004年被科学家首次成功分离以来，便以其独特的电子、热学和机械性能，引起了全球科研人员的广泛关注。
由于其具有超高的电子迁移率、超强的导热性和极高的力学强度，石墨烯被誉为“黑金”，并有望引领新一轮的工业革命。
本文旨在深入探讨石墨烯的功能化方法，以及这些功能化后的石墨烯在各个领域的应用前景。
我们将从石墨烯的基本性质出发，详细阐述其功能化的基本原理和技术手段，包括化学修饰、物理掺杂等。
随后，我们将对石墨烯在能源、电子、生物医学、复合材料等领域的应用进行详细介绍，并分析其潜在的市场价值和挑战。
我们将对石墨烯功能化及其应用的未来发展趋势进行展望，以期能为相关领域的科研工作者和从业人员提供有益的参考和启示。
二、石墨烯功能化的方法石墨烯作为一种二维碳纳米材料，拥有出色的电学、热学和力学性能，这使得它在多个领域具有广泛的应用前景。
然而，原始石墨烯的化学稳定性较高，与大多数溶剂和分子的相容性较差，这限制了其在实际应用中的使用。
因此，对石墨烯进行功能化修饰，以提高其与其他材料的相容性和稳定性，成为了石墨烯研究领域的重要方向。
目前，石墨烯的功能化方法主要包括共价键功能化和非共价键功能化两大类。
共价键功能化是通过化学反应将官能团或分子共价连接到石墨烯的碳原子上。
这种方法可以精确控制石墨烯的化学性质，实现对其电子结构和性质的调控。
常见的共价键功能化方法包括重氮反应、环加成反应和自由基加成反应等。
通过这些方法，可以在石墨烯上引入羟基、羧基、氨基等官能团，从而改善其在溶剂中的分散性和与其他材料的相容性。
非共价键功能化则是通过物理相互作用，如π-π堆积、静电作用、氢键等，将分子或聚合物吸附到石墨烯表面。
这种方法不需要破坏石墨烯的碳碳共价键，因此可以在保持石墨烯原有性质的基础上，实现对其功能的拓展。
常见的非共价键功能化方法包括π-π堆积作用、表面活性剂包裹和聚合物吸附等。
石墨烯的性质及其应用
石墨烯的性质及其应用石墨烯（Graphene）是一种新型的碳材料，由加拿大华裔诺贝尔物理学奖获得者、曾获得“爱因斯坦奖”的安德烈·海姆发现并提出。
石墨烯的发现，不仅是新型材料科学中的一次突破，更是开启了科学研究的新领域。
本文将着重介绍石墨烯的性质及其应用。
一、石墨烯的性质石墨烯是一种类似于石墨结构的一层碳原子构成的二维晶体，是一种非常薄的材料，只有原子的厚度，但是具有极高的强度和导电性。
石墨烯的基本结构是由晶格上的碳原子通过σ键和π键结合形成的，由于π键很强，使得石墨烯在普通条件下非常稳定。
石墨烯呈现出多种独特的性质，如强度和刚度，高导电性和热电性以及磁性等，这些性质使石墨烯成为一种理想的材料用于各种新型电子器件的制备。
二、石墨烯的应用1. 电子器件石墨烯的高导电性和热电性使它成为一种理想的电子器件制备材料，例如石墨烯晶体管，石墨烯集成电路和石墨烯探测器等，可以用于生产更快速和更节能的设备。
此外，石墨烯的支撑膜可以用于柔性电子器件，这种电子器件具有高度可曲性和摆动性，可以在很大程度上扩大制造电子器件的应用范围。
2. 能源和环保石墨烯的高导电性和热电性使得它成为一种很好的电池和超级电容器的电极材料，而且能使电池的使用寿命更长，容量更大。
石墨烯还可以用作太阳能电池，可以更有效地收集太阳能，对能源的开发将起到积极的作用。
此外，石墨烯还可以用于水处理，以及空气和水污染检测等应用。
3. 生物医学石墨烯的高度稳定性和生物相容性使得它成为一种理想的生物医学应用材料，例如石墨烯纳米药物载体，可以用于癌症和其他疾病的治疗，具有更广泛的临床应用前景。
此外，石墨烯还可以用于蛋白质分离和生物传感器等应用。
三、总结石墨烯是一种非常薄，但具有极高强度，导电性和热电性等多种独特性质的碳材料，其应用前景十分广泛。
石墨烯可以用于各种电子器件的制备，生产更快速和更节能的设备，同时也是一种优异的能源材料和生物医学应用材料。
石墨烯简单介绍
，是室温
构造与性能
热学性能
① 单层石墨烯旳
,
比碳纳米管旳而传
导率3000-3500Wm·k还要高，相比之下，工业界中被广泛使用旳散
热 材料金属铜旳热传导率只有400Wm·k
② 伴随石墨烯层数旳增长，其热传导率逐渐下降；当石墨烯从2层增 至4层时，其热导率从2800Wmk降低至1300Wmk；当层数到达5-8 层，减小到石墨旳热导率
2004英国曼彻斯特大学Andre Geim和他旳徒弟 Konstantin Novoselov在试验室用一种非常简朴旳措 施得到越来越薄旳石墨薄片。他们从石墨中剥离 出石墨片，然后将薄片旳两面粘在一种特殊旳胶 带上，撕开胶带，就能把石墨片一分为二。不断 地这么操作，于是薄片越来越薄，最终，他们得 到了仅由一层碳原子构成旳薄片，这就是石墨烯 。所以两人共同取得2023年诺贝尔物理学奖。
石墨烯应用
替代硅生产超级计算机
石墨烯是目前已知
旳材料。石墨烯旳
这种特征尤其适合于高频电路。高频电路是当代电子工业旳领头羊，
某些电子设备，例如手机，因为工程师们正在设法将越来越多旳信息
填充在信号中，它们被要求使用越来越高旳频率，然而手机旳工作频
率越高，热量也越高，于是，高频旳提升便受到很大旳限制。因为石 墨烯旳出现，高频提升旳发展前景似乎变得无限广阔了。 这使它在
研究人员发觉，在石墨烯样品微粒开始碎裂前，它们每100纳米距 离上可承受旳最大压力居然到达了大约2.9微牛。据科学家们测算，这 一成果相当于要施加55牛顿旳压力才干使1微米长旳石墨烯断裂。假如 物理学家们能制取出厚度相当于一般食品塑料包装袋旳（厚度约100纳
米）石墨烯，那么需要施加差不多两万牛旳压力才干将其扯断。换句 话说，假如用石墨烯制成包装袋，那么它将能承受大约两吨重旳物品。
石墨烯百科
石墨烯百科石墨烯石墨烯不仅是已知材料中最薄的一种，还非常牢固坚硬；作为单质，它在室温下传递电子的速度比已知导体都快。
简介石墨烯（Graphene）是一种由碳原子构成的单层片状结构的新材料。
是一种由碳原子以sp2杂化轨道组成六角型呈蜂巢晶格的平面薄膜，只有一个碳原子厚度的二维材料[1]。
石墨烯一直被认为是假设性的结构，无法单独稳定存在[1]，直至2004年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，两人也因“在二维石墨烯材料的开创性实验”为由，共同获得2010年诺贝尔物理学奖[2]。
石墨烯目前是世上最薄却也是最坚硬的纳米材料[3] ，它几乎是完全透明的，只吸收2.3%的光"[4]；导热系数高达5300 W/m·K，高于碳纳米管和金刚石，常温下其电子迁移率*超过15000 cm²/V·s，又比纳米碳管或硅晶体*高，而电阻率只约10-6 Ω·cm，比铜或银更低，为目前世上电阻率最小的材料[1]。
因为它的电阻率极低，电子迁移的速度极快，因此被期待可用来发展出更薄、导电速度更快的新一代电子元件或晶体管。
由于石墨烯实质上是一种透明、良好的导体，也适合用来制造透明触控屏幕、光板、甚至是太阳能电池。
石墨烯另一个特性，是能够在常温下观察到量子霍尔效应。
石墨烯的碳原子排列与石墨的单原子层雷同，是碳原子以sp2混成轨域呈蜂巢晶格(honeycomb crystal lattice)排列构成的单层二维晶体。
石墨烯可想像为由碳原子和其共价键所形成的原子尺寸网。
石墨烯的命名来自英文的graphite(石墨) + -ene(烯类结尾)。
石墨烯被认为是平面多环芳香烃原子晶体。
石墨烯的结构非常稳定，碳碳键（carbon-carbon bond）仅为1.42Å。
石墨烯介绍
石墨烯介绍石墨烯（Graphene）是一种由碳原子以sp2杂化方式形成的蜂窝状平面薄膜，是一种只有一个原子层厚度的准二维材料，所以又叫做单原子层石墨。
2004年英国曼彻斯特大学的物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫用微机械剥离法（简单点说就是用胶带粘石墨表层）成功从石墨中分离出石墨烯，因此共同获得2010年诺贝尔物理学奖。
1石墨烯的结构和性质物理结构：石墨烯，是由碳原子组成的单原子层平面薄膜，厚度仅为0.34纳米，单层厚度相当于头发丝直径的十五万分之一。
是目前世界上已知的最轻薄、最坚硬的纳米材料，透光性好，能折叠。
因为只有一层原子，电子的运动被限制在一个平面上，石墨烯也有着全新的电学属性。
石墨烯比表面积约为2630m2/g，热导率为5000W/m·k。
电学特性：石墨烯具有独特的载流子特性和无质量的狄拉克费米子属性。
其电子迁移率可达到2×105cm2/V·s，约为硅中电子迁移率的140倍，砷化镓的20倍，温度稳定性高，电导率可达108Ω/ m，面电阻约为31Ω/sq（310Ω/m2），比铜或银更低，是室温下导电最好的材料。
另外，石墨烯中电子载体和空穴载流子的半整数量子霍尔效应可以通过电场作用改变化学势而被观察到，而Novoselov等在室温条件下就观察到了石墨烯的这种量子霍尔效应。
2石墨烯在锂电池中的角色正是由于石墨烯有以上的纳米尺寸效应、具有极大的比表面积、良好的导电性以及优秀的机械性能等特性，石墨烯被世界各地科学家广泛研究，并制造出了“石墨烯锂电池”这样的概念，石墨烯是以什么角色参与到锂电池中的呢？1.石墨烯负极材料石墨烯由于其独特的二维结构、优异的电子传输能力以及超大的比表面积等优势极有潜力替代石墨成为新一代锂离子电池负极材料。
石墨烯的储锂机制与其他碳质相似，充电时锂离子从正极脱出经过电解质嵌入碳材料层间形成形成Li2C6，放电时锂离子脱出返回正极。
石墨烯及其应用前景
石墨烯及其应用前景石墨烯——一种具有广泛前景的材料石墨烯是一种具有很大潜力的新型材料，其各种优异性能引起了人们的极大兴趣。
石墨烯是由碳原子按照六边形排列方式组成的单层二维晶体结构，具有出色的力学、热学、电学性质。
它为未来的纳米科技、新能源技术等领域提供了更多可能性，加速了这些领域的发展。
本文将从石墨烯的特性、制备方法和应用前景三个方面对其进行介绍。
一、石墨烯的特性1.力学性能石墨烯是最轻、最耐用、最坚硬的材料之一，可承受很高的张力，理论上可以持续弯曲至尺寸微小的情况下。
这种石墨烯的高强度和柔性使其在纳米器件中具有广泛的应用前景。
2.热学性能石墨烯具有非常好的热传导性能，远远超过铜和铝，而且在高温下也不会熔化。
除此之外，石墨烯还可以抵御电雷击和腐蚀。
3.电学性能石墨烯是一种物理上难以想象的导体，其电阻率非常低，并且可以跟各种材料相容性极佳，可以应用在各种电子器件中，例如新型超级电池、高性能太阳能电池等。
4.光学性能石墨烯吸收近乎100%的光线，对于制造高效光电子器件、透明电子产品等具有潜在的应用价值，令人兴奋的是，石墨烯单层的透明度约为97.7%。
二、石墨烯的制备方法这里讨论两种较为成熟的制备方法：1.机械剥离法机械剥离法是石墨烯制备的一种基本方法。
该方法是通过机械剥离来获得单层的石墨烯。
机械剥离使用普通的石墨产生石墨片，在表面涂上粘性剂后，用胶带轻轻粘取，重复以上步骤数次，即可获得纯净的石墨片。
2.化学气相沉积法化学气相沉积法是石墨烯制备的另一种方法，其成本相对较低。
该方法是在铂或镍热解烷烃时，产生碳原子，随后加热，碳原子就可以沉积到基底上形成石墨烯单层。
然而，该方法还存在着重复性差、可控性差、杂质高等问题。
三、石墨烯的应用前景由于其特殊的化学、机械和电学性质，石墨烯在各种领域的应用都具有广泛的前景，这里列举一些可能的应用。
1.电子石墨烯在半导体和电子设备中是一种非常有前途的材料，其可以成为制造更快、更紧凑电子设备的材料。
石墨烯介绍
医学成像
生物医学工程
石墨烯的生物相容性和良好的力学性 能使其在组织工程、再生医学等领域 具有潜在应用。
石墨烯可用于制造高灵敏度的医学成 像设备，如超声成像、光声成像等。
能源储存与转换器件
电池
石墨烯的高比表面积和良好的导 电性使其成为电池电极的理想材 料，可提高电池的能量密度和功
率密度。
超级电容器
石墨烯的高比表面积和优异的电 化学性能使其在超级电容器领域 具有广泛应用，可实现快速充放
优异导电导热性能
导电性能
石墨烯具有优异的导电性能，其电导率可达10⁶ S/m，是铜 的100倍。
导热性能
石墨烯的导热性能也非常出色，其热导率可达5000 W/m·K ，远高于铜等传统导热材料。这使得石墨烯在散热器件、热 管理等领域具有广阔的应用前景。
02
石墨烯制备方法与技术
机械剥离法优点简单 Nhomakorabea行，成本低廉。
石墨烯介绍
• 石墨烯基本概念与特性 • 石墨烯制备方法与技术 • 石墨烯应用领域及前景展望 • 石墨烯产业发展现状与趋势分析 • 总结：石墨烯——颠覆性创新材料引领未来科技
革命
01
石墨烯基本概念与特性
石墨烯定义及结构
定义
石墨烯是一种由单层碳原子以sp² 杂化轨道组成六角型呈蜂巢晶格 的二维碳纳米材料。
创新应用拓展
石墨烯在柔性电子、可穿戴设备、生物医学、环 保等领域的应用拓展，将催生一批新的高科技产 业。
推动多学科交叉融合创新发展
促进物理学、化学和材料科学等基础学科的发展
石墨烯的研究涉及凝聚态物理、量子化学和材料科学等多个学科领域，其深入研究将有助 于揭示物质的基本规律和性质。
交叉融合创新
石墨烯介绍
大家下午好：今天我们小组将为大家介绍一种新物质，石墨烯。
石墨烯——近来新兴的热门材料。
首先，让我们初步认识一下石墨烯。
石墨烯是一种二维晶体，最大的特性是其中电子的运动速度达到了光速的1/300，远远超过了电子在一般导体中的运动速度。
这使得石墨烯中的电子，或更准确地，应称为“载荷子”(electric charge carrier)，的性质和相对论性的中微子非常相似。
人们常见的石墨是由一层层以蜂窝状有序排列的平面碳原子堆叠而形成的，石墨的层间作用力较弱，很容易互相剥离，形成薄薄的石墨片。
当把石墨片剥成单层之后，这种只有一个碳原子厚度的单层就是石墨烯。
大家是否知道石墨与石墨烯的差别呢？石墨在我们生活中是非常常见的，就像我们平常生活中用的铅笔中就有。
但是石墨烯绝对不是简单的石墨，它具有很有优良的，截然不同的性质。
首先，石墨烯的发现具有跨时代的意义。
石墨烯出现在实验室中是在2004年，当时，英国的两位科学家安德烈·杰姆和克斯特亚·诺沃塞洛夫发现他们能用一种非常简单的方法即胶带剥离法，得到越来越薄的石墨薄片。
他们从石墨中剥离出石墨片，然后将薄片的两面粘在一种特殊的胶带上，撕开胶带，就能把石墨片一分为二。
不断地这样操作，于是薄片越来越薄，最后，他们得到了仅由一层碳原子构成的薄片，这就是石墨烯。
这以后，制备石墨烯的新方法层出不穷，经过5年的发展，人们发现，将石墨烯带入工业化生产的领域已为时不远了那么，这种物质如何制备呢？石墨烯的合成方法主要有两种：机械方法和化学方法。
机械方法包括微机械分离法、取向附生法和加热SiC的方法；化学方法是化学还原法与化学解理法。
1.取向附生法—晶膜生长取向附生法是利用生长基质原子结构“种”出石墨烯，首先让碳原子在 1 1 50 ℃下渗入钌，然后冷却，冷却到850℃后,之前吸收的大量碳原子就会浮到钌表面，镜片形状的单层的碳原子“ 孤岛” 布满了整个基质表面，最终它们可长成完整的一层石墨烯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何获得石墨烯?
如何获得石墨烯?
安德烈·海姆（左）和康斯坦丁·诺沃谢洛夫（右）
如何获得石墨烯? 石墨烯---2010诺贝尔物理学奖
2010年10月5日，瑞典皇家科学院在斯德哥尔摩宣布，将2010年诺贝尔物理学奖授予英国曼彻斯 特大学科学家安德烈・海姆和康斯坦丁・诺沃肖洛夫，以表彰他们在石墨烯材料方面的卓越研究。 他们于2004年首次制成石墨烯材料。这是目前世界上最薄的材料，仅有一个原子厚.
光学特性 石墨烯的可见光透过率97.7%，且与波长无关。因此自由悬浮的石墨烯是高度透明且无色无味的。
物理特性
仅有一个原子的厚度, 石墨烯可以被刻成尺寸不到1个分子大小的单电子晶体管, 集成电路晶体管普遍采用硅材料制造，当硅材料尺寸小于10nm时，用它制造出的晶体管稳定性变 差。
热导率 (极高)
石墨烯的热导率约为5000 wm/K，是室温下铜的热导率（401 wm/K）的10倍多。
模型结果
石墨烯的来源?
实际上石墨烯本来就存在于自然界，只是难以剥离出单层结构。石墨烯一层层叠起来就是石墨， 厚1毫米的石墨大约包含300万层石墨烯。
石墨烯
如何获得石墨烯?
1947年，菲利普·华莱士开始研究石墨烯的电子结构 1987年，穆拉斯首次使用Graphene一词 如何才能制得石墨烯？
美国德克萨斯大学的罗德尼·鲁夫曾尝试着将石墨在硅片上摩擦，并深信采用这个简单的方法可 获得单层石墨烯，但可惜他当时并没有对产物的厚度做进一步的测量。 美国哥伦比亚大学的菲利普·金也利用石墨制作了一个“纳米铅笔”，进行划写，得到了石墨薄 片，层数最低可达10层。
他们离石墨烯的发现仅一步之遥。
如何获得石墨烯?
2004年，英国曼彻斯特大学的安德烈·K·海姆（Andre K. Geim）【左】和他的同事康斯坦 丁·诺沃肖洛夫【右】偶然中发现了一种简单易行的新途径。他们强行将石墨分离成较小的碎片，从 碎片中剥离出较薄的石墨薄片，然后用普通的塑料胶带粘住薄片的两侧，撕开胶带，薄片也随之一 分为二。不断重复这一过程，就可以得到越来越薄的石墨薄片，而其中部分样品仅由一层碳原子构 成——他们制得了石墨烯，推翻了科学界的一个长久以来的错误认识——任何二维晶体不能在有限 的温度下稳定存在。
石墨烯还是目前已知导电性能最出色的 材料。石墨烯的这种特性尤其适合于高 频电路。高频电路是现代电子工业的领 头羊，一些电子设备，例如手机，由于 工程师们正在设法将越来越多的信息填 充在信号中，它们被要求使用越来越高 的频率，然而手机的工作频率越高，热 量也越高，于是，高频的提升便受到很 大的限制。由于石墨烯的出现，高频提 升的发展前景似乎变得无限广阔了。 这使它在微电子领域也具有巨大的应用 潜力。石墨烯看作是硅的替代品，能用 来生产未来的超级计算机。
机械特性 (强度最大)
石墨烯是人类已知强度最高的物质，比钻石还坚硬，强度比世界上最好的钢铁还要高上100倍。据 测算如果用石墨烯制成厚度相当于普通食品塑料包装袋厚度的薄膜（厚度约100 纳米），那么它将 能承受大约两吨重物品的拉力，而不至于断裂.
化学性质 石墨烯具有与石墨相似的表面特性, 可以吸附各种原子和分子。
我们所熟知的石墨、纳米碳管和富勒烯等，是由单层石墨烯某种形变而形成的。名称
简述
碳 富勒烯 元 Fullerene 素 的 同 素 碳纳米管 异 性 体
石墨烯
1985年，英国化学家哈罗德·沃特尔·克罗托博士和美国科学家理 查德·斯莫利等人在实验中首次制得由60个碳组成的碳原子簇结构 分子C60。克罗托获得1996年度诺贝尔化学奖随后又陆续发现C70 等一系列由非平面的五元环、六元环等构成的封闭式空心球或椭 球结构的共轭烯结构，以建筑学家富勒命名为富勒烯。
如何获得石墨烯?
胶带沾出了诺贝尔奖—— 只有想不到的，没有做不到的！
对于创新来说，方法就是新的世界，最重要的不是知识，而是思路。 ————郎加明《创新的奥秘》
1 石墨烯介绍 2 石墨烯特性 3 石墨烯应用
石墨烯特性---缘何为“超级材料”
特性
导电性 (最好)
简述
石墨烯结构非常稳定，迄今为止研究者仍未发现石墨烯中有碳原子缺失的情况。这种稳定的晶格结 构使碳原子具有优秀的导电性。石墨烯中的电子在轨道中移动时，不会因晶格缺陷或引入外来原子 而发生散射。由于原子间作用力十分强，在常温下，即使周围碳原子发生挤撞，石墨烯中电子受到 的干扰也非常小; 在室温状况，石墨烯具有惊人的高电子迁移率（electron mobility），其数值超 过15,000 cm2V−1s−1, 电阻率只约10-6 Ω·cm，比铜或银更低，为目前世上电阻率最小的材料; 电子的运动速度达到了光速的1/300，远远超过了电子在一般导体中的运动速度。 硅和铜远没有石墨烯表现得好。由于电子和原子的碰撞，传统的半导体和导体用热的形式释放了一 些能量，目前一般的电脑芯片以这种方式浪费了70%-80%的电能，石墨烯则不同，它的电子能量 不会被损耗;
在1991年日本NEC公司的电子显微镜专家饭岛(Iijima)在高分辨 透射电子显微镜下检验石墨电弧设备中产生的球状碳分子时，意 外发现了由管状的同轴纳米管组成的碳分子,这就是现在被称作的 “Carbon Nanotube”，即碳纳米管。
2004年，曼彻斯特大学Geim教授、Novoselov博士和同事以微 机械剥离法剥离层状石墨，发现了二维碳原子平面结构——石墨 烯。
1 石墨烯介绍 2 石墨烯特性 3 石墨烯应用
石墨烯应用
1. 电子器件方面的应用
2. 代替硅生产超级计算机
室温下石墨烯具有l0倍于商用硅片的高 载流子迁移率(约10 am /V·s)，并且 受温度和掺杂效应的影响很小，这是石 墨烯作为纳电子器件最突出的优势，使 电子工程领域极具吸引力的室温弹道场 效应管成为可能。较大的费米速度和低 接触电阻则有助于进一步减小器件开关 时间，超高频率的操作响应特性是石墨 烯基电子器件的另一显著优势。此外， 石墨烯减小到纳米尺度甚至单个苯环同 样保持很好的稳定性和电学性能，使探 索单电子器件成为可能。
石墨烯介绍
• Date: 2013年05月10日
1 石墨烯介绍 2 石墨烯特性 3 石墨烯应用
什么是石墨烯?
石墨烯(英文Graphene，命名来自英文graphite+ -ene) 是一种由C原子形成的蜂巢状的准二维 结构，是C元素的另外一种同素异形体。由于是从石墨中制取，且包含烯类物质的基本特征(碳原子之 间的双键), 所以称为石墨烯。
