热风炉技术方案样本
生物质链条热风炉技术方案书

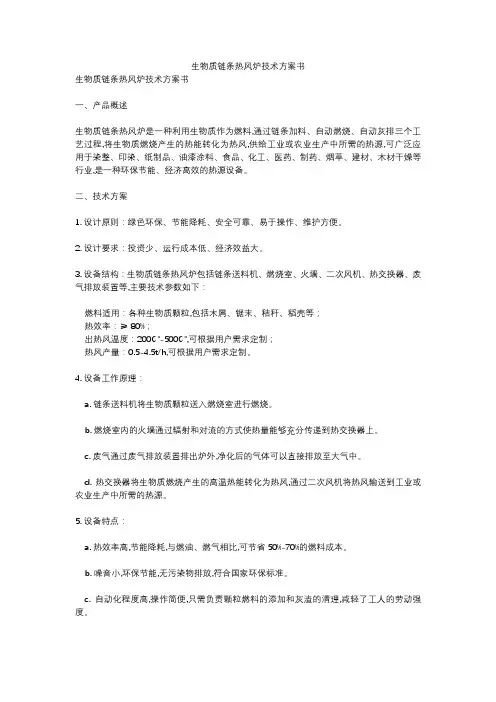

生物质链条热风炉技术方案书生物质链条热风炉技术方案书一、产品概述生物质链条热风炉是一种利用生物质作为燃料,通过链条加料、自动燃烧、自动灰排三个工艺过程,将生物质燃烧产生的热能转化为热风,供给工业或农业生产中所需的热源,可广泛应用于染整、印染、纸制品、油漆涂料、食品、化工、医药、制药、烟草、建材、木材干燥等行业,是一种环保节能、经济高效的热源设备。
二、技术方案1. 设计原则：绿色环保、节能降耗、安全可靠、易于操作、维护方便。
2. 设计要求：投资少、运行成本低、经济效益大。
3. 设备结构：生物质链条热风炉包括链条送料机、燃烧室、火墙、二次风机、热交换器、废气排放装置等,主要技术参数如下：燃料适用：各种生物质颗粒,包括木屑、锯末、秸秆、稻壳等；热效率：≥ 80%；出热风温度：200℃-500℃,可根据用户需求定制；热风产量：0.5-4.5t/h,可根据用户需求定制。
4. 设备工作原理：a. 链条送料机将生物质颗粒送入燃烧室进行燃烧。
b. 燃烧室内的火墙通过辐射和对流的方式使热量能够充分传递到热交换器上。
c. 废气通过废气排放装置排出炉外,净化后的气体可以直接排放至大气中。
d. 热交换器将生物质燃烧产生的高温热能转化为热风,通过二次风机将热风输送到工业或农业生产中所需的热源。
5. 设备特点：a. 热效率高,节能降耗,与燃油、燃气相比,可节省50%-70%的燃料成本。
b. 噪音小,环保节能,无污染物排放,符合国家环保标准。
c. 自动化程度高,操作简便,只需负责颗粒燃料的添加和灰渣的清理,减轻了工人的劳动强度。
d. 安全可靠,具有自动保护功能和火灾自动报警系统,保证了设备的可靠性和运行安全。
6. 设备优势：a. 技术先进,生产工艺成熟,产品质量稳定可靠。
b. 经济效益好,投资少,运行成本低,使用寿命长。
c. 服务质量高,提供售前、售中、售后一站式服务。
三、市场前景由于环保、能源危机和日益增长的生物质燃料优势,生物质链条热风炉在未来将具有广阔的市场前景,可逐步替代传统的燃气、燃油锅炉,成为热能行业的新兴优选设备。
热风炉烘炉方案(高炉没有投入生产无煤气来源)
3 利用液化石油气烘、开炉方案3.1 热风炉烘炉方案三座热风炉为卡鲁金顶燃式，根据大量使用硅砖的实际，制定热风炉烘炉计划升温曲线。
以拱顶温度为依据，在300℃和600℃两次恒温，要求拱顶最终达到1200℃。
计划烘炉时间共38天。
通过辅助燃烧器利用液化石油气将热风炉拱顶烘至600℃。
视高炉施工进程决定是否升温。
如果高炉能按期烘炉，则继续升温，再改用液化石油气主燃烧器（使用热风炉助燃风机供助燃风）将热风炉拱顶烘至1200℃，否则在600℃保温。
3.2 高炉烘炉方案1350m3高炉炉底、炉缸采用炭砖+陶瓷杯结构，炉体其他部位采用砖璧合一薄炉衬+软水密闭循环形式，炉顶设备为PW串罐型，据此制定高炉烘炉计划升温曲线，以热风温度为依据，在300℃和500℃两次恒温。
计划烘炉时间为10天。
高炉烘炉利用热风进行，以炉顶温度相制约，以风量和炉顶放散阀开度为调剂手段。
这期间热风炉利用液化石油气正常烧炉，给高炉送热风。
3.3 高炉开炉方案高炉开炉采用枕木填充炉缸、热风点火的方式。
正常料为烧结矿、球团、块矿；熔剂为白云石和萤石；全炉干焦比3.50t/t，正常料焦比0.80t/t，炉渣碱度1.05。
高炉点火开炉期间，热风炉仍利用液化石油气正常烧炉给高炉送热风。
根据开炉的实际进展情况确定拆除液化石油气烧炉系统的具体时间，原则上高炉正式引煤气后热风炉就转入正常操作。
若高炉开炉进展不顺利或暂时无法引煤气，则继续用液化石油气烧热风炉给高炉供风。
4 烘炉、开炉前的专门准备工作（1）采用招标的方式选择专业烘炉公司提供较为复杂的液化石油气专用烘炉设备（汽化器、调压器、分配器、主辅燃烧器等）及烘炉技术服务。
鉴于整个工程的完工时间尚无法最终确定，商定了在烘开炉过程中可能出现意外而导致时间延长情况下的详细措施。
（2）在热风炉烘炉和高炉烘、开炉总体方案的基础上，与烘炉公司共同制定烘、开炉期间详细的液化石油气方面的操作规程，尤其明确各自的责任分工、操作范围、联系协调方式及异常情况的处理，组织双方人员进行规程学习和技能培训。
热风炉技术方案
山西安龙重工有限公司热风炉系统设备技术方案湖北神雾热能技术有限公司2009.12.02一、前言该项目是遵循山西安龙重工有限公司所提技术要求设计，所采用的技术核心主要是目前国内外先进的燃气半预混双旋流燃烧技术等。
二、设计基础1、原始参数及现场条件1).处理原料待定2).处理能力：待定2 热风炉工况参数1).最大热负荷：2000×104Kcal/h2).热风炉出口热风温度：50～300℃3).热风炉出口热风流量：187000 Nm3/h(在300℃工况下)4).燃料参数煤气(具体种类待定)：热值约1000 Kcal/Nm3压力：6～8 kPa5).液化气或其它高热值燃气（启炉和长明火燃料）热值：20000 kcal/Nm3压力：10kPa6).煤气吹扫气参数氮气：压力：～0.2 MPa三、方案内容序号项目/内容参数/指标备注1 热风炉外型及支撑方式卧式（鞍式支座）2 最大负荷2000×104kcal/h3 热负荷调节比1：64 燃烧过量空气系数≤1.15 热效率≥96％6 燃烧室设计温度1200℃7 出口温度50~300℃8 炉内操作压力-100～+100Pa 视实际工况而定9 炉体尺寸Ф4600×9000mm序号项目/内容参数/指标备注10 燃烧室尺寸Ф2600×5000mm11 燃烧器WDH-RFL-1000C（2套）专利技术12 点火和火焰控制方式自动点火，配紫外火检就地/远程13 适应燃料煤气(待定)14 启炉和长明火燃料液化气2、耐火材料选型参数低水泥高铝浇注料：用于炉膛耐火内衬容重～2.3kg/m3烧后抗压强度110℃×24h ≥15MPa1000℃×3h ≥25MPa烧后线变化率1000℃×2h 0～-0.2％耐火度＞1700℃3、热风炉设备特点综述热风炉是根据终端设备对温度的要求，输出适合温度和一定流量热烟气的设备，在满足此基本要求的基础之上，我们重点考虑了如下方面：a)热风炉在运行过程中对炉内温度实现检测，满足终端设备所需要风温及风量。
热风炉施工组织技术方案
酒钢1#高炉热风炉技术改造耐火材料内衬砌筑工程施工组织设计1、编制说明由于1号高炉热风炉系统原来由包钢设计院设计，现在由武汉钢铁设计院设计，这部分有关技术资料、图纸不齐全。
所以，在编写过程中，我们主要结合武钢高炉大修改造工程的施工方式，加以综合，并根据以往高炉施工的成熟经验编制而成。
在编制过程中，受技术资料不全的限制，难免有一些缺陷，我们将在图纸、技术资料到齐后，再予以修改、补充。
编制依据：⑴酒钢1#热风炉改造施工承包合同技术附件及初步设计；⑵国家现行有关规范GBJ211—87《工业炉砌筑工程施工及验收规范》；⑶ GB50309—92《工业炉砌筑工程质量检验评定标准》；⑷ GB/T19002—ISO9002 质量体系标准；⑸原冶金部（94）冶建字079号文；⑹建设部第29号令《建筑工程质量管理办法》。
⑺其它有关资料：武钢几个高炉砌筑施工组织设计、作业设计、1994年新版《工业炉手册》等有关文献。
2、工程简况3）热风炉系统技术改造工程由武汉设计院总承包，其改1800m酒钢1号高炉（造内容为：将原有热风炉4座全部折除，利用1#、2#、3#热风炉基础新建3座热风炉，原4#热风炉处新建1座双预热设施。
热风主管改造后内径加大、标高上抬约6m。
烟气支管也由地下改为地上。
新建1座70m钢筋砼结构烟囱。
2.1 炉型参数炉型：高温长寿内燃式热风炉热风炉筒身直径： 9.34 m拱顶园柱段直径： 10.74 m2>36.8 m蓄热室面积：2燃烧室面积：>10.5 m251000 m每座热风炉加热面积：>2.2结构特点2.2.1热风炉结构形式⑴采用自立式悬链线拱顶：拱顶与热风炉墙体分开，其重量由设在炉壳内壁的金属托架分层支承。
在拱顶内衬与墙体之间设置滑动缝，避免墙体与拱顶内衬相对位移产生阻力起破坏作用。
高温内燃式拱顶耐火砖采用板块结构可以吸收拱顶砌体的热膨胀，消除温差应力破坏。
⑵“眼睛”形燃烧室：燃烧室独立于热风炉内，与大墙完全脱开。
