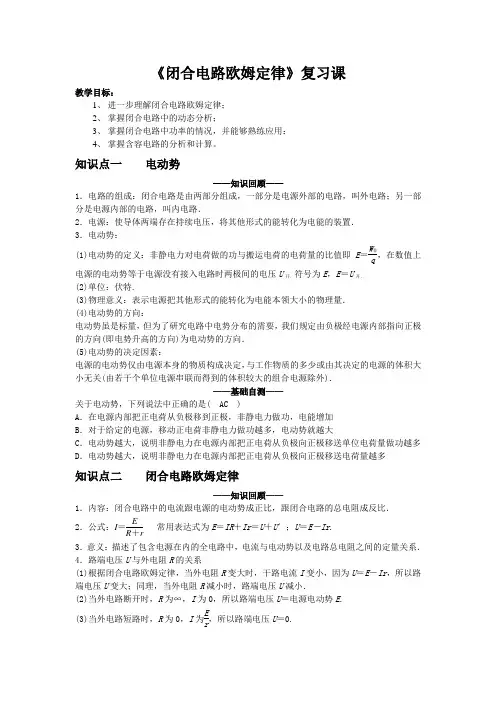

《闭合电路欧姆定律》复习课教学目标：1、 进一步理解闭合电路欧姆定律；2、 掌握闭合电路中的动态分析；3、 掌握闭合电路中功率的情况，并能够熟练应用：4、 掌握含容电路的分析和计算。
知识点一 电动势——知识回顾——1．电路的组成：闭合电路是由两部分组成，一部分是电源外部的电路，叫外电路；另一部分是电源内部的电路，叫内电路．2．电源：使导体两端存在持续电压，将其他形式的能转化为电能的装置．3．电动势：(1)电动势的定义：非静电力对电荷做的功与搬运电荷的电荷量的比值即E ＝W 非q，在数值上电源的电动势等于电源没有接入电路时两极间的电压U 开．符号为E ，E ＝U 开．(2)单位：伏特.(3)物理意义：表示电源把其他形式的能转化为电能本领大小的物理量．(4)电动势的方向：电动势虽是标量，但为了研究电路中电势分布的需要，我们规定由负极经电源内部指向正极 的方向(即电势升高的方向)为电动势的方向．(5)电动势的决定因素：电源的电动势仅由电源本身的物质构成决定，与工作物质的多少或由其决定的电源的体积大小无关(由若干个单位电源串联而得到的体积较大的组合电源除外)．——基础自测——关于电动势，下列说法中正确的是( AC )A ．在电源内部把正电荷从负极移到正极，非静电力做功，电能增加B ．对于给定的电源，移动正电荷非静电力做功越多，电动势就越大C ．电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送单位电荷量做功越多D ．电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送电荷量越多 知识点二 闭合电路欧姆定律——知识回顾——1．内容：闭合电路中的电流跟电源的电动势成正比，跟闭合电路的总电阻成反比．2．公式：I ＝E R ＋r常用表达式为E ＝IR ＋Ir ＝U ＋U ′；U ＝E －Ir . 3．意义：描述了包含电源在内的全电路中，电流与电动势以及电路总电阻之间的定量关系．4．路端电压U 与外电阻R 的关系(1)根据闭合电路欧姆定律，当外电阻R 变大时，干路电流I 变小，因为U ＝E －Ir ，所以路端电压U 变大；同理，当外电阻R 减小时，路端电压U 减小．(2)当外电路断开时，R 为∞，I 为0，所以路端电压U ＝电源电动势E .(3)当外电路短路时，R 为0，I 为E r，所以路端电压U ＝0.5．路端电压U 与电流I 的关系(1)因为U ＝E －Ir ，一般认为电源的电动势E 和内阻r 一定时，其关系满足一次函数，图线为图所示．(2)直线斜率的绝对值为电源内阻r ，纵轴的截距为电源的电动势E ，横轴的截距为短路电流I 短．(3)路端电压U 随电流I 变化的本质原因是由于电源内阻的存在．(4)图线上每一点坐标的乘积IU 为电源的输出功率．6．闭合电路中功率的情况：（1）电源的总功率：指电源提供的全部电功率．公式为：P 总＝ IE（2）电源的内部发热功率：指电源内阻消耗的功率．公式为：P 内＝ I 2r（3）电源的输出功率：指电源提供给外电路的功率．公式为：P 出＝ IU(4)电源的输出功率与外电阻的关系：P 出＝I 2R ＝E 2(r ＋R )2·R ＝E 2R (R －r )2＋4Rr ＝E 2(R －r )2R ＋4r ①当R ＝r 时，有最大输出功率P m ＝E 24r.当R <r 时，若R 增大，则P 出增大；当R >r 时，若R 增大，则P 出减小．②当P 出<P m 时，每个输出功率值对应两个可能的外电阻R 1和R 2，且r ＝R 1·R 2.(5)电源的效率：（用电器得到的电功率跟电源的总功率的比值）公式为：η＝P 出P 总×100%； 纯电阻电路中：η＝I 2R I 2(R ＋r )×100%＝R R ＋r ×100%＝11＋r R×100% 对于给定的电源，内阻一定，效率随外电阻的增大而单调增加，当R ＝r 时，η＝50%；当R →0时，η→0；当R →∞时，η→100%.——基础自测——如图所示，是测定两个电源的电动势和内阻实验得到的电流和路端电压图线，则应有( ACD )A ．当I 1＝I 2时，电源总功率P 1＝P 2B ．当I 1＝I 2时，外电阻R 1＝R 2C ．当U 1＝U 2时，电源输出功率P 出1<P 出2D ．当U 1＝U 2时，内电阻消耗的功率P 内1<P 内2如图所示，已知电源内阻r ＝2 Ω，定值电阻R 1＝0.5 Ω.求：(1)当滑动变阻器的阻值R 2为多大时，电阻R 1消耗的功率最大？(2)当变阻器的阻值为多大时，变阻器消耗的功率最大？(3)当变阻器的阻值为多大时，电源输出功率最大？题型一 闭合电路的动态分析[例1] 如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r.设电流表A的读数为I，电压表V的读数为U.当R5滑动触头向图中a端移时( D )A．I变大，U变小 B．I变大，U变大C．I变小，U变大 D．I变小，U变小变式1—1 如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接．只合上开关S1，三个灯泡都能正常工作．如果再合上S2，则下列表述正确的是( C )A．电源输出功率减小 B．L1上消耗的功率增大C．通过R1上的电流增大 D．通过R3上的电流增大题型二含容电路的分析与计算[例2] 如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d＝40 cm.电源电动势E＝24 V，内电阻r＝1 Ω，电阻R＝15 Ω.闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0＝4 m/s竖直向上射入板间．若小球带电量为q＝1×10－2C，质量为m＝2×10－2 kg，不考虑空气阻力．那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板？此时，电源的输出功率是多大？(取g＝10 m/s2)变式2—1如图所示，M、N是平行板电容器的两个极板，R0为定值电阻，R1、R2为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部．闭合电键S，小球静止时受到悬线的拉力为F.调节R1、R2，关于F的大小判断正确的是( B )A. 保持R1不变，缓慢增大R2时，F将变大B. 保持R1不变，缓慢增大R2时，F将变小C. 保持R2不变，缓慢增大R1时，F将变大D. 保持R2不变，缓慢增大R1时，F将变小题型三闭合电路中的功率问题[例3] 三只灯泡L1、L2和L3的额定电压分别为1.5 V、1.5 V和2.5 V，它们的额定电流都为0.3 A．若将它们连接成如图(a)、(b)所示电路，且灯泡都正常发光．(1)试求图(a)所示电路的总电流和电阻R2消耗的电功率；(2)分别计算两电路电源提供的电功率，并说明哪个电路更节能．变式3—1 如图甲所示电路，当变阻器的滑动片从一端滑到另一端的过程中两电压表的读数随电流表读数的变化情况如图乙中的AC、BC两直线所示，不考虑电表对电路的影响．(1)电压表V 1、V 2的示数随电流表示数的变化图象应分别为U —I 图象中哪一条直线？(2)定值电阻R 0、变阻器的总电阻分别为多少？(3)试求出电源的电动势和内阻．(4)变阻器滑动片从一端滑到另一端的过程中，变阻器消耗的最大电功率为多少？随堂巩固训练1．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图10所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( D ) A.34、14 B.13、23C.12、12D.23、132．电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及滑动变阻器R 连接成如图11所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是( A )A ．电压表和电流表读数都增大B ．电压表和电流表读数都减小C ．电压表读数增大，电流表读数减小D ．电压表读数减小，电流表读数增大3．某同学设计了一个转向灯电路，其中L 为指示灯，L 1、L 2分别为左、右转向灯，S 为单刀双掷开关，E 为电源．当S 置于位置1时，以下判断正确的是( A )A ．L 的功率小于额定功率B ．L 1亮，其功率等于额定功率C ．L 2亮，其功率等于额定功率D ．含L 支路的总功率较另一支路的大4．汽车电动机启动时车灯会瞬时变暗，在打开车灯的情况下，电动机未启动时电流表读数为10 A ，电动机启动时电流表读数为58 A ，若电源电动势为12.5 V ，内阻为0.05 Ω.电流表内阻不计，则因电动机启动，车灯的电功率降低了( B )A ．35.8 WB ．43.2 WC ．48.2 WD ．76.8 W5．在如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器．当R 2的滑动触点在a 端时合上开关S ，此时三个电表A 1、A 2和V 的示数分别为I 1、I 2和U .现将R 2的滑动触点向b 端移动，则三个电表示数的变化情况是( B )A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2不变，U 减小。
欧姆定律(复习课)教学设计
教学设计表用欧姆定律进行简单的计算。
2.知道伏安法测电阻的原理，会测量未知电阻；能排除常见的电路故障。
3.知道申并联电路等效电阻和各个电阻之间的关系；能在电路中进行运用。
关系是：2.内容：导体中的电流与导体两端的电压成_________ ,与导体的电阻成__________ .3.表达式：4.欧姆定律的理解在______ 一定的情况下，导体中的电流跟这段导体两端的电压成______________ .在不变的情况下，导体中的电流跟导体的电阻成.考点二申、并联电路的电阻1.在探究申并联电路等效电阻和各个电阻关系时的探究方法是：此研究它方法在那些实验中用到过？2.申联电路的等效电阻和各个电阻的关系：电阻申联相当于改变了电阻的____________ 使等效电阻比每一个电阻都_______ .3.并联电路的等效电阻和各个电阻的关系：电阻并联相当亍改变了电阻的____________ 使等效电阻比每一个电阻都_______ .考点三伏安法测电阻1.原理：2.电路图3.实验中滑动变阻器的作用：4.连接电路时有哪些注息事项:每个知识点找小同的学生回答，补充，归纳正确答案。
每个考点对应的知识点罗列出来，使学生对本章知识有整体的认识。
对重要的知识点的答案用红色显示出来，起到突出重点，警示学生的作用。
基础知识检测17—20 分钟通过学生对基础知识答题的检测，发现并纠正错误，形成正确的认识。
4.欧姆定律：_____0 公式：_______。
伏安法测电阻的原理是05.(1)电阻的申联：电阻申联相当于增加了导体的_______ ,使总电阻______ 任何一个所申电阻，即申联电路的总电阻等丁___ ,用公式表/」、为__ 0(1)电阻的并联：电阻并联相当亍增大了导体的___________ ,使总电阻______ 任何一个所并电阻。
并联电路的总电阻的倒数等丁_ 用公式表示为：—。
抽取一名学生中考终结练习第112 贞的知识要点的答题用投影展示，再找其他学生改正。
物理复习课件第3课时欧姆定律(通用版)
表阻进行实验，下列说法正确的是 ( D )
A．用 电阻替换，滑片 应向右端移动，电流表示数变大
B．用 电阻替换，滑片 应向左端移动，电流表示数变小
C．用 电阻替换，滑片 应向左端移动，电流表示数变大
P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确；故应选D。
考题赏析
【例4】综合作图﹣﹣测量电阻：
现有一个电压恒定的电源（电压值未知）、一个电压表（量程大于电源电压值）、一个阻值为R1
的定值电阻、一个单刀双掷开关和若干导线，要利用以上器材测量的待测电阻R2的阻值．请在方框
换成定值电阻，下述实验可以完成的是
D
。
A．探究电流通过导体时产生的热量与导体电阻的关系
B．探究导体中的电流与导体两端电压的关系
C．探究电流的磁场强弱与电流大小的关系
D．探究导体中的电流与导体电阻的关系
【点拨】闭合开关后发现灯不亮且电流表没有示数，说明电路发生了断路。
电压表是与灯泡并联的，其示数接近电源电压，说明灯泡断路。若将灯换成
压力传感器两端的电压为：
电源电压：
U=Im（R0+R）， UN=U﹣U0=24V﹣2V=22V，
达到最大的时候，也是电路中电流达到最大的时候。
根据欧姆定律：I=可知，
压力传感器的电阻：
R= U/Im﹣R0= 24V/1.2A﹣10Ω=10Ω，
压力传感器的电阻：RN=UN/I =22V/0.2A
由图丙可知，此时受到撞击力：
左端的过程中，R1、R2的I﹣U关系图象如图乙所示。则下列判断正确的是（ BC ）
A．图线A是电阻R1的I﹣U关系图象
17章欧姆定律复习
解电路问题的一些约定
1、导体电阻不变
2、电源电压不变
3、导线电阻为零
4、电流表电阻为零
5、电压表电阻为无限大
解题三步曲： 1、去表。 2、分析电路结构。 3、用“欧姆定律” 或“串并联电路 特点”去解题。
注意：每一步求解过程必须包括三步：
写公式——代入数值和单位——得出结果。
3、某小灯泡正常工作的电压为6V，灯泡电阻4Ω，现 有电压为15V的电源，应串联一个多大的电阻才能使此 灯正常工作呢？ U1=6V R =?
3．如图所示，AB和BC是由同种材料制成的长度相同、横截面 积不同的两段导体，将它们串联后连入电路中，比较这两段导体 两端的电压及通过它们的电流的大小，有 （C ）
A
B
C
4、若导体两端的电压为5V，通过它的电流强度为0.5A， 10Ω ；若导体的两端电压改为3V，通 则导体的电阻为______ 0.3 。若导体两端电压为零， 过导体的电流强度为______A 10Ω 。 则导体的电阻为______
2、“研究电流跟电压、电阻的关系”时，设计 如图电路，R为定值电阻，R′为滑动变阻器： （1）在研究电流与电阻关系时，先用5Ω 的定值电 阻进行实验，使电压表的示数为3V，再换用10Ω 的 定值电阻时，某同学没有改变滑动变阻器滑片的位 置，合上开关后，电压表的示数将 大于 3V（选填“大于”、“小 于”或“等于”）。此时应向 右 （选填“右”或“左”）调节 滑片，使电压表的示数为 3 V。 （2）整个实验中数据记录在表一和表二中，
表一 R=5 Ω 电压/V 电流/A 1.0 0.2 2.0 0.4 3.0 0.6 表二 U=3 V 电阻/Ω 电流/A 5 0.6 10 0.3 15 0.2
根据表中实验数据，可得出如下结论： 表一结论：电阻一定时，导体中的电流与导体两端电压成正比 表二结论：电压一定时，导体中的电流与导体的电阻成反比
欧姆定律(复习课件)
欧姆定律是电路设计和分析的基本依 据，通过它可以推导出其他电路定理， 如基尔霍夫定律、戴维南定理等。
02
欧姆定律的推导与证明
推导过程
欧姆定律的推导基于电流、电压和电阻的基本关系，通过实验数据和数学分析，得 出电流与电压成正比，与电阻成反比的结论。
推导过程中使用了控制变量法，保持其他变量不变，只改变电压或电阻，观察电流 的变化。
电子测量
利用欧姆定律进行电子测量，如电 压、电阻和电流的测量。
在物理实验中的应用
验证欧姆定律
通过实验验证欧姆定律的正确性， 并测定电阻、电压和电流等物理
量之间的关系。
研究电路特性
利用欧姆定律研究电路的特性， 如电压传输特性、电流传输特性
和频率响应等。
解决实验问题
利用欧姆定律解决实验中遇到的 问题，如测量误差分析、实验数
实验器材与步骤
实验器材
电源、电流表、电压 表、可调电阻箱、导 线、待测电阻。
1. 连接电路
按照电路图连接电源、 电流表、电压表、可 调电阻箱和待测电阻， 确保电路连接正确无 误。
2. 调节电阻
调节可调电阻箱，使 待测电阻值不同，以 便观察不同阻值下的 电压、电流变化。
3. 记录数据
在实验过程中，记录 不同阻值下的电压、 电流值，并计算出相 应的电阻值。
4. 分析数据
根据实验数据，分析 电压、电流和电阻之 间的关系，验证欧姆 定律。
实验结果与讨论
实验结果
01
通过实验，观察到电压、电流和电阻之间存在一定的关系，验
证了欧姆定律的正确性。
结果分析
02
根据实验数据，分析电压、电流和电阻之间的关系，得出结论。
结果讨论
03
闭合电路欧姆定律复习课件
在电路分析中，电流、电压和电阻是最基本的物理量。它们 的单位分别是安培、伏特和欧姆，符号分别为A、V和Ω。这 些单位和符号在电路分析和计算中非常重要，必须熟练掌握 。
02
闭合电路欧姆定律的推导
推导过程
假设电路中只有一个纯电阻元件，根据基尔霍夫电流定律和电压定律，可以推导 出闭合电路欧姆定律。
律是正确的。
如何通过实验验证闭合电路欧姆定律？
实验注意事项
在进行实验时，需要注意以下几点：首先，要确保电 路连接正确无误；其次，要使用高精度的测量仪器； 最后，要多次测量并取平均值以减小误差。通过实验 验证闭合电路欧姆定律不仅可以加深对这一基本定律 的理解和掌握，还可以提高实验技能和实践能力。
感谢您的观看
适用范围
总结词
欧姆定律适用于金属导电和电解液导电，对于气体导电和半导体导电不完全适 用。
详细描述
欧姆定律适用于金属导体和电解液导体的电路，因为这些材料的电阻与温度和 电压无关。然而，对于气体导电和半导体导电的电路，电阻会随着温度和电压 的变化而变化，因此欧姆定律不完全适用。
单位与符号
总结词
电流的单位是安培（A），电压的单位是伏特（V），电阻的 单位是欧姆（Ω）。
实验验证
实验目的
验证闭合电路欧姆定 律的正确性。
学习如何通过实验数 据来分析物理规律。
加深对闭合电路欧姆 定律的理解。
实验器材
01
电源：1个
02
电流表：1个
03
电压表：1个
04
可变电阻：1个
实验步骤与数据记录
步骤1
步骤2
连接电路。将电源、电流表、电压表、可 变电阻以及导线按照正确的顺序连接起来 ，形成一个闭合电路。
初中物理：欧姆定律复习课(教师)
一、欧姆定律。
1、探究电流与电压、电阻的关系。
①提出问题：电流与电压电阻有什么定量关系？②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法。
即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。
③进行实验，收集数据信息：（会进行表格设计） ④分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。
） ⑤得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。
2、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
3、数学表达式 I=U/R4、说明：①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）②I 、U 、R 对应 同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
三者单位依次是 A 、V 、Ω ③ 同一导体（即R 不变），则I 与U 成正比 同一电源（即U 不变），则I 与R 成反比。
④R ＝U/I 是电阻的量度式，它表示导体的电阻可由U/I 给出，即R 与U 、I 的比值有关，但R 与外加电压U 和通过电流I 等因素无关。
5、解电学题的基本思路①认真审题，根据题意画出电路图；②在电路图上标出已知量和未知量（必要时加角码）； ③选择合适的公式或规律进行求解。
二、伏安法测电阻1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
2、原理：I=U/R3、电路图： （右图）4、步骤： ①根据电路图连接实物。
连接实物时，必须注意 开关应断开② 检查电路无误后，闭合开关S ，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
③算出三次Rx 的值，求出平均值。
中考物理复习《欧姆定律》上课PPT课件
三.测量小灯泡与定值电阻的电阻值
1、方法:伏安法 用电流表和电压表来测小灯泡的电阻,这种方法叫伏 安法.
2、原理: 欧姆定律 （I=U/R） 3、器材：（七件） 4、电路图、实物图： 5、变阻器的作用： 6、实验步骤： 7、设计表格： 8、注意事项及故障分析：
本章知识梳理:
内容: 导体的电流跟导体两端的电压成正比， 跟导体的电阻成反比。
欧
公式: I = U / R
I —表示这段导体的电流。 U—表示这段导体两端的电压
姆
R—表示这段导体的电阻
定
原理 R = U / I
律
1.实验目的：
2.实验原理：
伏安法测电阻:
3.实验器材： 4.电路图：
5.实验过程：
串并联电路规律 6.注意事项
一.探究电阻上的电流跟电压和电阻的关系
1.设计实验:
A
电路图: 变阻器的作用：
V
（1）改变定值电阻两端的电压； （2）保护电路。
为了研究电流的大小与电压的关系，你的做法
是 控制导体的电阻不变，改变导体两端的电压
；
为了研究电流的大小与电阻的关系，你的做法 是 控制导体两端的电压保持不变，改变导体电阻的大小 。
2011·滨州由公式 I＝UR变形得 R＝UI ，对此，下列说法正确的 是( ) A．加在导体两端的电压越大，则导体的电阻越大 B．通过导体的电流越大，则导体的电阻越大 C．导体的电阻跟导体两端的电压和电流无关 D．当导体两端的电压为零时，导体的电阻也为零 解析：电阻是导体本身的性质，只由导体的材料、长度和横截面
串联电路
电
路
பைடு நூலகம்
欧姆定律复习课件
17在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是（ ） A．电流表有读数，电压表的读数几乎为零 B．电压表将被烧坏 C．电压表有读数，电流表的读数几乎为零 D．电流表将被烧坏
减小
电流表
24 如图4所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A。则定值电阻R0＝ Ω，电源的电压U＝____ v。
下面四组电阻分别并联以后总电阻最小的是（ ） R1=10Ω R2=100Ω R1=4Ω R2=40Ω R1=20Ω R2=30Ω R1=12Ω R2=60Ω
B
21如图13所示的电路，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；当把滑片P移到最右端时，电流表的示数为0.2A。则电源电压为 V，滑动变阻器的最大阻值为 Ω。
C
01
02
18如图8所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是…（ ） A．L1亮度增大，电流表示数不变 B．L1亮度不变，电流表示数不变 C．L1亮度不变，电流表示数变小 D．L1亮度减小，电流表示数变小
C
2．如图 8－11 所示，电源电压保持不变，闭
合开关，将滑动变阻器的滑片向右滑动时，则(
)
C
A．通过灯 L 的电流变小，变阻器两端的电压变小 B．通过灯 L 的电流变大，变阻器两端的电压变大 C．灯 L 两端的电压变小，通过变阻器的电流变小 D．灯 L 两端的电压变大，通过变阻器的电流变小
