计算机组装 主板结构与组成
PC结构
2.1 计算机基本结构在网吧工作的网吧网管可能首先要面对的就是计算机组装（也就是通常所说的"电脑组装"），因为在网吧中的电脑为了节省成本，通常是自己组装的，而不会去购买品牌原装机。
但是我们中的有些网吧在进网吧网管工作前对计算机内部结构都不是很清楚，甚至还没有真正打开过一台计算机，看看里面的究竟，更别说组装了。
于是，我们在正式讲解网吧网管技能前必须先事了解一下计算机的内部结构，这不仅是为我们日后的计算机组装打基础，也是日后的计算机维护必备的基础。
如果从原理上来讲，现在的计算机（在这里仅是指主机部分），包括服务器都是遵循着一种称之为"冯·诺依曼"的存储结构。
"冯·诺依曼"是一个人名，1903年12月28日生于匈牙利，1957年2月8日在美国去世，是公认的现代计算机之父。
为了纪念这位伟大的计算机之父，就以它的名字来命名我们的计算机体系结构，也称"普林斯顿结构"。
基本的冯·诺依曼计算机体系结构如图2-1所示。
从中可以看出它包括5个基本的部分：控制器、运算器、存储器、输入设备、输出设备。
在，然后存储到电脑的存储器（仅指内存）中。
执行时，由控制器从存储器中取出编码"翻译"成控制指令，指挥计算机的其他各部件协调工作。
其中，运算器（也叫"算术逻辑单元"）执行具体的计算工作，如加、减、乘、除算术运算以及与、或、非等逻辑运算。
"控制器"和"运算器"加在一起就构成了中央微处理器，也就是通常所说的CPU，内存为"存储器"（注意，硬盘并不是存储器（在当时也没有硬盘），鼠标、键盘这类是输入设备，显示器、打印机之类的就是输出设备。
冯·诺依曼结构是一种将程序指令存储器和数据存储器合并在一起的存储器结构，也就是程序指令存储地址和数据存储地址指向同一个存储器的不同物理位置。
计算机组装与维修教案主板
计算机组装与维修教案主板教案章节：第一章计算机主板基础知识教学目标：1. 了解计算机主板的基本概念、结构和功能。
2. 掌握主板的主要组成部分及其作用。
3. 熟悉主板的各种接口和插槽。
教学内容：1. 计算机主板的基本概念定义：计算机主板是计算机硬件系统的核心组成部分，用于连接和传递各种信号。
重要性：主板的质量直接影响到计算机的性能和稳定性。
2. 主板的结构处理器插槽：用于插入CPU芯片。
内存插槽：用于插入内存条。
显卡插槽：用于插入显卡。
硬盘接口：用于连接硬盘。
扩展槽：用于连接各种扩展卡，如声卡、网卡等。
电源接口：用于连接电源。
主板芯片组：负责协调和管理各种硬件设备。
3. 主板的功能传输数据：主板负责将各种硬件设备之间的数据进行传输和交换。
供电管理：主板为各种硬件设备提供所需的电源。
信号转换：主板将各种硬件设备的信号进行转换和处理，以保证正常工作。
4. 主板的主要组成部分处理器：计算机的核心，负责执行各种计算和指令。
内存：临时存储设备，用于存储正在运行的程序和数据。
显卡：负责将计算机处理的数据转化为图像输出到显示器。
硬盘：用于存储大量数据和程序。
电源：为计算机提供稳定的电源供应。
5. 主板的接口和插槽CPU插槽：用于插入CPU芯片。
内存插槽：用于插入内存条。
PCI插槽：用于连接扩展卡。
IDE接口：用于连接硬盘。
SATA接口：用于连接硬盘和光驱。
USB接口：用于连接外部设备。
教学方法：1. 采用讲解法，讲解主板的基本概念、结构和功能。
2. 使用演示法，展示主板的各种接口和插槽。
3. 组织学生进行实践操作，加深对主板的认识。
教学评价：1. 课堂问答：检查学生对主板基本概念的理解。
2. 实操考核：检查学生对主板接口和插槽的识别及操作能力。
教案章节：第二章计算机主板的选购与安装教学目标：1. 学会根据需求选择合适的主板。
2. 掌握主板的安装方法和注意事项。
教学内容：1. 主板的选购了解各种主板品牌和型号。
掌握主板选购时的注意事项，如兼容性、性能、价格等。
计算机组装与维护(第5版)1-1认识计算机系统的组成
IBM个人计算机
28K型号Mac计算机
18
计算机类别
按照计算机的机身结构形式，可分为台式计算机、便携式计算机、一体式计算机和嵌 入式计算机。 ⑴ 台式计算机 台式计算机又称为桌上型电脑（Desktop Computer），是一种将各类部件分离开 来的计算机，散热性能比较好，可以很方便地安装、拆卸、添加或更换配件，在装 机时也可以灵活、个性化地配置计算机的硬件性能。
12
任务1 认识计算机系统的组成
2．主流操作系统 操作系统（英语：Operating System，简称OS）是管理和控制计算机硬件与
软件资源的计算机程序，是直接运行在“裸机”上的最基本的系统软件，任何其 他软件都必须在操作系统的支持下才能运行。
操作系统为用户程序提供接口，协调各应用程序使用硬件资源。目前个人计 算机操作系统主要有Windows系列系统、苹果笔记本上运行的IOS系统；掌上计算 机系统（也可以称为移动终端）主要有安卓、黑莓、塞班、苹果IOS以及 Windows。
4
任务1 认识计算机系统的组成
1.1 计算机硬件体系结构 硬件指的是计算机系统中由电子、机械和光电元器件等组成的各种计算机部件和计 算机设备。
5
集成电路（芯片）6Βιβλιοθήκη 任务1 认识计算机系统的组成
1.1 计算机硬件体系结构组成 计算机硬件系统的五个基本组成部分:控制器、运算器、存储器、输入设备和输出设 备五部分组成。其中由控制器、运算器及寄存器组成中央处理器(CPU)。
19
20
计算机类别
计算机组装与维修
模块1 认识计算机——计算机系统的组成
1
《计算机组装与维护》知识模块
▪ 模块1 认识计算机 ▪ 模块2 计算机硬件安装与调试 ▪ 模块3 BIOS基本设置 ▪ 模块4 软件安装与调试 ▪ 模块5 数据安全与恢复 ▪ 模块6 计算机故障诊断与排队 ▪ 模块7 计算机性能测试与系统优化
计算机组装与维护教程03
机箱面板上的电源开关、重置开关、电源
指示灯、硬盘指示灯等都连接到该插针组 上，接头组的用途见表3-1。
3.2.18 I/O接口背板 主板I/O接口背板如图3-29所示。
1．PS/2接口
主板背板上的PS/2接口插槽，如图3-30所示。 有些主板取消了PS/2键盘、PS/2鼠标接口， 由USB接口代替。
3.2.7 BIOS单元 BIOS芯片常见外观如图3-17所示。
3.2.8 主板电源插座 主板电源插座如图3-18所示。
3.2.9 供电单元
供电单元是指为CPU、内存控制器、集成显 示卡等部件供电的单元。主板供电回路的 主要部分一般都位于主板CPU插座附近，如 图3-19所示。如图3n Board）、系统板 （System Board）或母板（Mother Board），是微机 系统中最基本的也是最重要的部件之一。主板是微 机系统中最大的一块电路板，是整个微机系统的载 体。主板也是与CPU配套最紧密的部件，每推出一 款新型的CPU，都会推出与之配套的主板控制芯片 组。
3.2.12 网卡控制芯片
许多主板上集成了具备网卡功能的芯片 （10/100/1000Mbit/s Fast Ethernet控制器）， 在主板上常见的板载网卡控制芯片如图3-22 所示。
3.2.13 I/O及硬件监控芯片
I/O芯片一般位于主板的边缘，如图3-23所 示。
第一章计算机组装与维护基础知识
维护是使计算机部件和程序处于良好的工作状态的活动，包括检 查、测试、调整、更换、修理等。
3. 故障
故障是使用计算机硬件或程序不能实现其正常功能的事件。分为： 硬件故障和软件故障
4. 故障诊断
确定故障设备，进行故障定位
1.1 基本概念
《计算机组装与维护》
5. 故障维修
是指计算机发生故障后，通过检查某些元器件的机械、电气性能， 或更换已失效的可更换部件，使计算机系统功能恢复的手段和过 程。
《计算机组装与维护》
1.3.4 硬件故障诊断
1. 开机阶段常见故障
（1）电源风扇不转动 （2）屏幕无显示、无报警声 （3）硬盘指标灯常亮
2. 致命性硬件故障
由CPU、主板、内存、显卡等关键设备引起的故障
3. 非致命性硬件故障
主要是由外部存储器、输入输出设备、其它非关键设备引起的 故障
《计算机组装与维护》
《计算机组装与维护》
1.3.2 维修的准备工作及维修原则
2. 维修的原则
（1）先软件后硬件 （2）先外围后主板 （3）先测试后分析 （4）先确诊后处理
《计算机组装与维护》
1.3.3 硬件故障的维修方法
1. 直接观察法 2. 敲击与手压法 3. 插拔法 4. 替换法 5. 升降温法 6. 电源拉偏法 7. 利用软件工具
1. 非关键性故障 2. 关键性故障
3. 按故障的持续时间分类
1. 间歇性故障 2. 固定性故障
《计算机组装与维护》
1.3.2 维修的准备工作及维修原则
1. 维修准备工作
充分了解计算机的结构、性能及特点 掌握有关元器件的主要参数及测试方法 熟悉各种计算机检测程序及测试仪器设备的使用

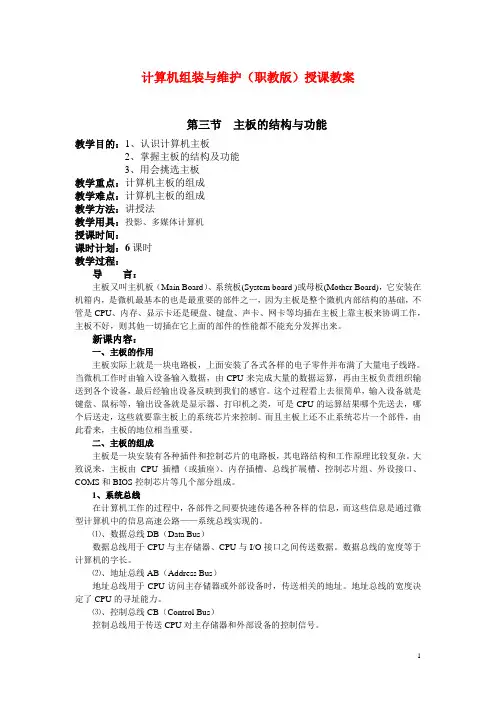

计算机组装与维护(职教版)授课教案：主板的结构与功能
计算机组装与维护（职教版）授课教案第三节主板的结构与功能教学目的：1、认识计算机主板2、掌握主板的结构及功能3、用会挑选主板教学重点：计算机主板的组成教学难点：计算机主板的组成教学方法：讲授法教学用具：投影、多媒体计算机授课时间：课时计划：6课时教学过程：导言：主板又叫主机板（Main Board）、系统板(System board )或母板(Mother Board)，它安装在机箱内，是微机最基本的也是最重要的部件之一，因为主板是整个微机内部结构的基础，不管是CPU、内存、显示卡还是硬盘、键盘、声卡、网卡等均插在主板上靠主板来协调工作，主板不好，则其他一切插在它上面的部件的性能都不能充分发挥出来。
新课内容：一、主板的作用主板实际上就是一块电路板，上面安装了各式各样的电子零件并布满了大量电子线路。
当微机工作时由输入设备输入数据，由CPU来完成大量的数据运算，再由主板负责组织输送到各个设备，最后经输出设备反映到我们的感官。
这个过程看上去很简单，输入设备就是键盘、鼠标等，输出设备就是显示器、打印机之类，可是CPU的运算结果哪个先送去，哪个后送走，这些就要靠主板上的系统芯片来控制。
而且主板上还不止系统芯片一个部件，由此看来，主板的地位相当重要。
二、主板的组成主板是一块安装有各种插件和控制芯片的电路板，其电路结构和工作原理比较复杂。
大致说来，主板由CPU插槽（或插座）、内存插槽、总线扩展槽、控制芯片组、外设接口、COMS和BIOS控制芯片等几个部分组成。
1、系统总线在计算机工作的过程中，各部件之间要快速传递各种各样的信息，而这些信息是通过微型计算机中的信息高速公路——系统总线实现的。
⑴、数据总线DB（Data Bus）数据总线用于CPU与主存储器、CPU与I/O接口之间传送数据。
数据总线的宽度等于计算机的字长。
⑵、地址总线AB（Address Bus）地址总线用于CPU访问主存储器或外部设备时，传送相关的地址。
《计算机组装与维护》之主板的分类 教案
省技工学校文化理论课教案（首页）（代号A—3）审阅签名：教学过程：引入新课主板（Mainboard）是电脑主机中最大的一块电路板。
它是一台电脑中的躯干中枢，在它的上面布满了各种电子元件、插槽、接口等，为CPU、内存及各种适配卡（声、图、通信等）提供安装插座（槽），并为各种存储设备、打印机、扫描仪等外设提供接口。
不同的主板，他的性能也有所不同——引出主板的分类。
讲授新课（板书）2-1 主板的分类教师：拆开主机的盖板，让学生观察整机。
提问：主板在计算机家族中的地位？回答：母板、系统板，主板是电脑的“躯干”（4－6层印刷电路板）。
展示：AT主板：ATX主板：BTX主板。
播放：教学课件。
（板书）主板负责连接电脑上各形各式的元器件。
计算机的整体运行速度和稳定性在相当程度上取决于主板的性能（说明主板的重要性）。
一、按主板上使用的CPU架构分类：（重点）（板书）1、Socket 370：英特尔开发，代替Slot架构，外观上与Socket 7相像。
2、Slot A ： AMD 为K7量身打造。
与Intel 的Slot 1完全一样。
但 SlotA 插槽没有对应的转接卡，升级能力极为有限。
3、Socket A:（Socket 462）同Socket 370,但成本降低，结构简化。
4、Socket 423：外形和前几种Socket 类的插槽类似。
5、Socket 478：支持 Pentium4，面积很小，针脚排列极为紧密。
6、Socket 754： 2003年9月AMD64位桌面平台最初发布的标准插槽，7、Socket T （Socket 775）：插槽触针柔软和纤薄,过多地拆卸CPU 将导致触针失去弹性进而造成硬件方面的彻底损坏。
8、Socket 940：最早发布的AMD 64位平台标准，是服务器／工作站所使用的Opteron 以及最初使用的Athlon 64 Fx 所对应的插槽标准。
所支持的CPU 价格高昂，且须搭配昂贵的ECC 内存才能使用。
《计算机组装》课件
本课程为您介绍计算机组装的基础知识，包括组装准备、工具和常识、组装 步骤及注意事项、图文详解组装过程、组装后的电脑初步设置、调试和排除 故障，以及常见问题及解决方法。
组装准备
所需工具
扳手、螺丝刀、吸尘工具等
安全注意事项
断电、防静电、工作环境清洁等
常识
了解主板结构、内部连接器、电源要求等
安装主板
将主板放入箱体，用螺丝固定在箱体底部。
连接硬盘
将硬盘插入到硬盘插槽，用螺丝固定。
组装后的电脑初步设置
1 安装操作系统
选择适合的操作系统，并按照提示进行安装。
2 设置BIOS
3 安装驱动程序
检查主板BIOS设置，确保硬件识别正确。
为各个硬件设备安装相应的驱动程序。
调试和排除故障
在初始启动后，检查硬件是否正常工作，处理任何故障和错误。
显示异常
检查显示器连接、 显卡连接、显示器 电源是否正常。
硬盘无法识别
检查硬盘连接是否 松动或错误。重新 连接或更换数据线。
无法启动 无显示 异常声音或错误信息
检查电源连接、电源开关和电源线是否正常。 检查显示连接、显卡安装和显示器电源。 参考硬件设备的说明书，查找解决方法。
常见问题及解决方法
电脑启动时 发出蜂鸣声
可能是内存条安装 不稳或未插好。重 新插拔内存条。
电脑无法开机
检查电源连接是否 松动或损坏。更换 电源线或电源。
组装步骤
1
安装CPU
谨慎处理CPU，正确插入并固定
安装内存条
2
插入内存条到相应插槽，确认牢固连接
3
安装主板
将主板放入计算机箱内，连接电源和
实验报告主板拆卸组装
一、实验目的1. 了解主板的结构和组成部分；2. 掌握主板拆卸和组装的步骤及注意事项；3. 提高动手能力和解决问题的能力。
二、实验器材1. 主板；2. 风扇；3. 内存条；4. 显卡；5. CPU；6. 螺丝刀；7. 主板安装支架；8. 防静电手环；9. 实验台。
三、实验步骤1. 主板拆卸（1）断开电源：在进行主板拆卸前，首先需要确保电源已经关闭，以避免触电危险。
（2）拆卸机箱：打开机箱侧面板，取出主板。
（3）拆卸CPU：使用螺丝刀拆卸CPU风扇固定螺丝，取下风扇。
再用螺丝刀拆卸CPU插座固定螺丝，取出CPU。
（4）拆卸内存条：轻轻拔出内存条，注意用力要均匀，避免损坏内存条。
（5）拆卸显卡：如果主板上有显卡，需要先拆卸显卡。
拔掉显卡上的电源线，然后使用螺丝刀拆卸显卡固定螺丝，取下显卡。
（6）拆卸其他配件：根据需要，拆卸硬盘、光驱等配件。
2. 主板组装（1）安装CPU：将CPU放入插座，确保CPU的缺口与插座上的标记对齐。
安装CPU 风扇，拧紧固定螺丝。
（2）安装内存条：将内存条插入插槽，确保内存条的金手指与插槽对齐，轻轻按下内存条，使其固定。
（3）安装显卡：将显卡插入PCI-E插槽，拧紧固定螺丝。
（4）安装其他配件：根据需要，安装硬盘、光驱等配件。
（5）安装主板：将主板放入机箱，固定主板安装支架。
（6）连接电源线：将电源线连接到主板上的相应接口。
（7）连接数据线：将数据线连接到硬盘、光驱等配件。
四、实验结果与分析1. 实验结果通过本次实验，成功拆卸和组装了一块主板，掌握了主板拆卸和组装的步骤及注意事项。
2. 实验分析（1）在拆卸主板时，要注意保护主板和配件，避免损坏。
（2）在安装CPU、内存条等配件时，要确保配件与主板接口对齐，避免用力过大导致损坏。
（3）在组装主板时，要注意连接电源线和数据线，确保主板正常工作。
五、实验总结本次实验使我们对主板的结构和组成部分有了更深入的了解，掌握了主板拆卸和组装的步骤及注意事项。
中职计算机组装与维护讲义：主机(主板、CPU、内存)
第一章主机第一节主板知识梳理主板，又叫主机板、系统板或母版；主板的平面是一块PCB（印刷电路板），一般采用四层板或六层板。
一、主板分类按照主板板型划分：ATX（标准型30.5cm×21.8cm）、Micro-ATX （M-ATX紧凑型）、Mini-ITX（ITX迷你型）、加强型；按照主板结构划分：AT主板、Baby AT主板、ATX主板（就像把Baby AT主板横过来放置）和BATX主板等。
期中AT主板和Baby AT 主板已经被淘汰，目前主流为ATX主板，BATX主板是ATX主板的改进型，它使用窄板设计，使部件布局更加紧凑。
二、主板构成1.主要芯片（1）南北桥芯片：CPU插座旁边，被散热片盖住的就是北桥芯片，其主要功能是通过前端总线与CPU进行教据交换，主要负责处理CPU、内存、显卡三者间的“交通”，由于发热量较大，因而需要散热片散热。
南桥多位于PCI插槽的上面，与BIOS芯片相通，主要负责对外部设备数据的传输和处理，同时管理IDE设备，DMA通道控制、对AC97音频数据的处理，以及对网络接口、USB接口的控制和电源管理等。
南桥和北桥合称芯片组，芯片组是主板的核心，在很大程度上决定了主板的功能和性能，芯片组以北桥桥芯片为核心，一殷情况，主板的命名都是以北桥的核心名称命名的。
（2）BIOS芯片：BIOS（Basic Input/Output System，基本输入输出系统）全称是ROM-BIOS，属于ROM（只读存储器）。
为电脑提供最低级最直接的硬件控制的程序，它是连通软件程序和硬件设备之间的枢纽，BIOS 中主要存放：POST加电自检程序；CMOS设置程序；系统自举装载程序；主要I/O设备的驱动程序和中断服务。
目前大多采用Flash ROM 作为存储介质，常见品牌；Award BIOS、AMI BIOS、Phoenix BIOS。
（3）CMOS芯片：CMOS（互补型金属氧化物半导体）属于RAM（随机存储器），其主要作用是用来存放BIOS中的设置信息。
电脑组装教程(全)
显示器
它是电脑的输出设备之一，外形与电视 机相似，显示器清晰度比一般电视机要 高。目前有两种:CRT显示器和LCD液晶 显示器两种
ppt课件
硬盘
硬盘是一种主要的电脑存储媒介，由一个或 者多个铝制或者玻璃制的碟片组成。这些碟 片外覆盖有铁磁性材料。绝大多数硬盘都是 固定硬盘，被永久性地密封固定在硬盘驱动 器中。不过，现在可移动硬盘越来越普及， 种类也越来越多。
ppt课件
什么是主板
主板又叫Mother Board（母板）。它其实 就是一块电路板，上面密密麻麻都是各种 电路。它可以说是PC机的神经系统， CPU、内存、显示卡、声卡等等都是直接 安装在主板上的，而硬盘、软驱等部件也 需要通过接线和主板联接。如果说CPU是 电脑的心脏，那么，主板就是血管和神经， 有了主板，电脑的CPU才能控制硬盘、软 驱等周边设备。
ppt课件
机箱
机箱一般包括外壳、支架、面板上的各种 开关、指示灯等。外壳用钢板和塑料结合 制成，硬度高，主要起保护机箱内部元件 的作用；支架主要用于固定主板、电源和 各种驱动器。
ppt课件
组装电脑时，应按照下述的步骤有条不紊地
进行
(1) 机箱的安装，主要是对机箱进行拆封， (2)电源安装在机箱里。 (3) 驱动器的安装，主要针对硬盘、光驱进行安装。 (4) CPU的安装，在主板处理器插座上插入安装所需的CPU，并且安装上散热
ppt课件
安装图示
ppt课件
三、安装CPU及散热器
当前市场中，英特尔处理器主要有32位与64位的 赛扬与奔腾两种（酷睿目前已经上市，酷睿处理 器是英特尔采用0.65制作工艺的全新处理器，采 用了最新的架构，同样采用LGA 775接口，在今 后一段时间内，英特尔将全面主推酷睿处理器。 由于同样采用LGA 775接口，因此安装方法与英 特尔64位奔腾赛扬完全相同）。32位的处理器采 用了478针脚结构，而64位的则全部统一到 LGA775平台。由于两者价格差距已不再明显，因 此小编推荐新装机用户选择64位的LGA775平台， 32位的478针脚已不再是主流，不值得购买。
计算机组装与维修课件
硬盘的两种接口
IDE接口 IDE接口
SATA接口 SATA接口
组接口组成，每个接口分别有六个针脚， 组接口组成，每个接口分别有六个针脚， 支持+5.0V +12V， 5V， 12V电压， 支持+5.0V，+12V，-5V，-12V电压，它不 +5.0V， 电压 支持+3.3V电压。ATX与AT结构电源的最 +3.3V电压 支持+3.3V电压。ATX与AT结构电源的最 明显区别就是ATX电源在关机后， ATX电源在关机后 明显区别就是ATX电源在关机后，主板上 的其中一路5V电源是不会断开的， 5V电源是不会断开的 的其中一路5V电源是不会断开的，除非拨 了电源插头。 了电源插头。这样的好处就是方便了远程 唤醒之类的远程开机操作，通过软件就可 唤醒之类的远程开机操作， 以使得整个计算机在电源开机着凉的情况 下开启系统，另外还增加3.3V低电压输出。 3.3V低电压输出 下开启系统，另外还增加3.3V低电压输出。 目前的P4 P4电源还有一个特别之处就是它不 目前的P4电源还有一个特别之处就是它不 仅是采用ATX电源，而且还提供了一个4 ATX电源 仅是采用ATX电源，而且还提供了一个4线 12V电源，参见下图所示： 12V电源，参见下图所示： 电源
好的主板有几下重点： 1.主板的灵魂 BIOS 1.主板的灵魂 一个连BIOS都做不好的主板何谈品质，而BIOS的 一个连BIOS都做不好的主板何谈品质，而BIOS的 好坏需要一定的经验才能分辨，且选购的主板的 时候一般看不到，给选购带来难度 2.主板的品牌 2.主板的品牌 品牌是十分关键的，普通厂商的主板与一线或二 线的主板品质差距很大 3.主板的配件 3.主板的配件 从电容电感到各类插槽等都可以看出来，这个是 最直观的也是最容易上当的地方，很多人认为大 量固态电容、多相供电外加一个热管散热器或漂 亮的散热片就是好主板，而买后发现品质很差， 经常出现问题甚至返修、报废。
计算机组装维修——主板的知识
计算机主板1，主板的类型和档次决定了整个微机系统的类型和档次，他是计算机最大一块电路板。
2，1）主板结构有AT结构（淘汰）、ATX结构（最长见）BTX结构（最新）。
两大阵营Intel和AMD 的主板、CPU等产品互不相容。
2）机板—PCB，由绝缘隔热不易弯曲的树脂材料制成，细小线路为铜箔，是连接各元件的导线。
3，ATX结构主板的特点：1）主板几何尺寸为30.4*24.4cm2）采用7个I/O插槽，CPU与I/O插槽、内存插槽位置更加合理3）优化了软/硬盘驱动器接口的位置4）提高了主板的兼容性和可扩充性5）采用了增强的电源管理，真正电脑的软件开关机和绿色节能4，BTX结构主板的特点：1）拥有性能更好的散热系统2）更合理的内部架构3）更科学的主板螺钉安装孔4）更丰富的电源供应模式5，主板芯片分为北桥芯片和南桥芯片，北桥芯片（中枢神经）：控制CPU、显卡、内存，决定CPU类型、主板总线频率、内存类型、容量和性能、显卡槽规格。
南桥芯片（命令指挥部）：PIC插槽、输入输出设备、硬盘、光驱等扩展槽和扩展接口的类型和数量不带散热片。
6，BIOS芯片，在主板电池旁边1）主板电池的作用：在计算机关闭后，继续为主板上的BIOS模块供电以保存BIOS的设置信息，如果电池电量不足，会导致BIOS中的数据丢失。
2）BIOS中文含义是基本输出输入系统，倍固化到电脑中，为电脑提供最低级最直接的硬件控制程序，解决硬件的即时要求并按照软件对硬件的操作要求进行具体执行。
3）BIOS主要存放内容：自诊断程序，COMS设置程序，系统自举装载程序，主要I/O设备的驱动程序和终端服务4）BIOS功能：自检和初始化程序，程序服务处理和硬件中断处理。
7，主板插槽：1）内存插槽：SIMM（最早期），DIMM（常见），RIMM（用RDEAM内存条，价格高，市场少见）2）PCI-E插槽：连接声卡、网卡、显卡等，点对点串行，双向数据传输目前主板采用的版本是PCI-6E 16X，能提共5GB/S的带宽。
计算机组装与维护教程(第6版)刘瑞新 第3章 主板
第3章 主板
计算机组装与维护基础教程(第6版)
9．VGA接口 VGA接口是最常见的显示设备视频信号输出接口之一，主要连接显示器，一般为蓝 色，有15个针脚，也叫做D-SUB接口 。集成主板上都有VGA接口插槽，如图3-36所 示。
10．DVI DVI主要连接LCD等数字显示设备，DVI有两种，如图3-37所示
第3章 主板
计算机组装与维护基础教程(第6版)
13．串行接口 串行（COM）接口简称串口，是采用串行通信协议的扩展接口，常用于连接鼠标、 外置Modem、写字板等低速设备。
14．并行接口 并行（PRN、LPT）接口简称并口，是采用并行通信协议的扩展接口，其插槽如图 3-41所示。
第3章 主板
计算机组装与维护基础教程(第6版)
3.3 主板芯片组 主板芯片组（Chipset）是主板的核心部件，起着协调和控制数据在CPU、内存和各 部件之间传输的作用，一块主板的功能、性能和技术特性都是由主板芯片组的特性 来决定的。 3.3.1 主板芯片组的概念 芯片组按芯片数量可分为单芯片组和南、北桥芯片组；按是否整合显示卡，分为 整合芯片组和非整合芯片组。芯片组也可以集成显示卡、声卡和网卡等部件。
第3章 主板
计算机组装与维护基础教程(第6版)
3.2.13 硬件监控芯片 硬件监控芯片的功能主要是对输入/输出接口（如鼠标、键盘、USB接口等）的控制， 以及对系统监控、检测（为主板提供CPU电压侦测、线性风扇转速控制、硬件温度监 控等）功能。
第3章 主板
计算机组装与维护基础教程(第6版)
3.2.14 时钟发生器 自从IBM公司发布第一台PC以来，主板上就开始使用一个频率为14.318MHz的石英 晶体振荡器（简称晶振）来产生基准频率。用晶振与时钟发生器芯片（PPL-IC）组 合，构成系统时钟发生器。
计算机组装 主板结构与组成
计算机组装 主板结构与组成从外观上来看，主板是计算机内最大的一块印刷电路板，表面分布着BIOS 芯片、I/O 控制芯片、键盘鼠标接口、各种扩充插槽、电源供电插座以及CPU 插座等多种元器件，如图2-9所示。
图2-9 主板的组成结构 1．CPU 插座（插槽）根据封装工艺的不同，CPU 所用的接口也有所差别，目前主板为CPU 所提供的接口主要分为两种形式。
LGA 触点式基座这是由Intel 公司所开发的CPU 接口形式，专用于Intel 公司生产的CPU ，特点是基座表面不再是一个个的插孔，而是由金属片组成的弹性触点，如图2-10所示。
CPU 插座内存插槽北桥芯片PCI 插槽南桥芯片IDE 接口SATA 接口CMOS 电池PCI-E 插槽电源接口I/O 接口FDD 接口图2-10 LGA 触点式CPU 基座提 示 根据CPU 型号的不同，LGA 基座上的触点数量也不一样。
例如，与酷睿2 E7200所对应的是LGA 775基座，而与酷睿i7 965对应的则是LGA 1366基座。
Socket AM2/3针孔式插座Socket AM 针孔式插座是目前AMD 公司CPU 所采用的接口类型，共分为Socket AM2和Socket AM3两个不同的版本，其特征都是表面布满了940个插孔，如图2-11所示。
图2-11 Socket AM2针孔式插座注 意 不同版本的Socket AM 插座虽然拥有相同的针孔数量，但它们所支持的CPU类型却并不相同，因此在组装计算机时必须注意不同CPU 所对应的插座类型。
2．内存插槽内存插槽是内存与主板进行连接的唯一方式，目前常见主板提供的都是2条、4条或6条内存插槽，其数量和类型则决定了主板所支持内存的最大容量与类型，如图2-12所示。
图2-12 主板上的内存插槽 3．北桥芯片北桥芯片（North Bridge ）主要负责CPU 、内存、显卡三者之间的数据交换，在与南桥芯片所组成的芯片组中起主导作用，因此又称主桥（Host Bridge ），如图2-13所示。
