综合布线识图

宿舍楼综合布线设计.ppt

设备间子系统(EQUIPMENT)---由设备间的线缆、连接器和相关支撑硬件组成。实现布线系统与设备的连接，主要为配合不同设备有关的适配器。
六个子系统图
一二楼平面图
三楼平面图
四楼平面图
五楼平面图
网络拓扑图
网络拓扑设计
从网络设计策略。网络核心技术设计及其安全设计等策略等方面对我院宿舍楼校园网的合理科学规划与设计进行研究。
了危险
4内部用户对Internet的非法访问 5 校园网内管理人员及全体师生的安全意识不强，管
理制度不健全，带来校园网的威胁
根据校园网的结构特点及面临的安全隐患，我们在广泛征集各方意见，细心比较的基础上，决定采用以下措施
宿舍楼综合布线设计
1. 背景 2. 设计标准 3. 需求分析 4. 综合布线的设计 5. 平面图 6. 网络拓扑图 7. 设备选型 8. 预算明细 9. 测试 10.网络安全体系 11. 售后服务
背景
综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。
综合布线系统的特性
1 开放性 2 可拓充性 3 源自管理性 4 安全性 5 易用性 6 兼容性
综合布线的组成
1 工作区(WORK AREA)子系统 2 管理子系统(ADMINISTRATION 3 水平子系统(HRIZONTAL 4 主干线(RISER; BACKBONE)子系统 5 设备间子系统(EQUIPMENT

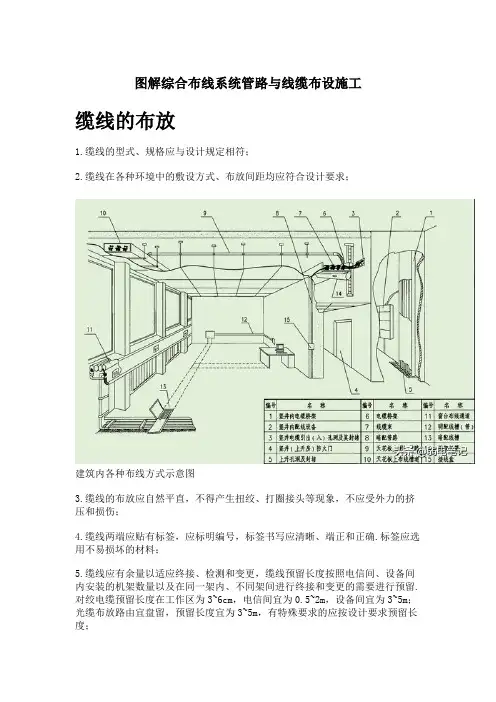

图解综合布线系统管路与线缆布设施工

图解综合布线系统管路与线缆布设施工缆线的布放1.缆线的型式、规格应与设计规定相符；2.缆线在各种环境中的敷设方式、布放间距均应符合设计要求；建筑内各种布线方式示意图3.缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤；4.缆线两端应贴有标签，应标明编号，标签书写应清晰、端正和正确.标签应选用不易损坏的材料；5.缆线应有余量以适应终接、检测和变更，缆线预留长度按照电信间、设备间内安装的机架数量以及在同一架内、不同架间进行终接和变更的需要进行预留.对绞电缆预留长度在工作区为3~6cm，电信间宜为0.5~2m，设备间宜为3~5m；光缆布放路由宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度；建筑物内布线路由示意图6.缆线的弯曲半径应符合下列规定：(1)非屏4对对绞电缆的弯曲半径应至少为电缆外径的4倍(2)屏蔽4对对较电缆的弯曲半径应至少为电缆外径的8倍;(3)主干大对数对绞电缆的夸曲半径应至少为电缆外径的10倍;(4)2芯或4芯水平光缆的弯曲半径应大于25mm;其他芯数的水平光缆、主干光缆和室外光缆的夸曲半径应至少为光缆外径的10倍;(5)当缆线采用电缆桥架布放时,桥架内侧的弯曲半径不应小于0.3m。

缆线吊顶内敷设方式7缆线应远离高温和电磁于扰的场地8缆线间的最小净距应符合如下设计要求(1)电源线、综合布线系统缆线应分隔布放,并应符合相关规定;(2)综合布线与配电箱、变电室、电梯机房、空调机房之间最小净距宜符合相关规定;(3)建筑物内电、光缆暗管敷设与其他管线最小净距应符合相关规定(4)综合布线缆线宜单独敷设,与其他弱电系统各子系统缆线间距应符合设计要求缆线地面穿管敷设方式(5)对于有安全保密要求的工程，综合布线缆线与信号线、电力线、接地线应符合相应的保密规定，对于具有安全保密要求的线缆应釆取独立的金属管或金属线槽敷设(6)屏蔽电缆的屏蔽层端到端应保持完好的导通性,由于屏蔽布线系统的屏蔽效果与系统投入运行后的各系统设备配置、建筑物内外电磁干扰环境变化等因素密切相关,并且现场测试仪仅能对屏蔽电缆屏蔽层两端做导通凋试,目前尚无有效的现场检测手段对屏蔽效果的其他技术参数(如耦合衰减值等)进行测试,因此应根据相关标准或生产厂家提供的技术参数进行对比验收。

综合布线类项目施工图解

综合布线类项目施工标准图解（初稿)一、桥架的铺设1。

1 桥架铺设应符合下列要求:1.1。

1 综合布线中一般采用槽式电缆桥架，材质一般要求采用电镀锌桥架并作接地处理.也可使用梯级式、托盘式等桥架类型。

（请根据现场实际要求）1。

1。

2 桥架铺设要求材质、规格均应符合相应质量标准,不得有歪斜、扭曲、飞刺、断裂或破损。

表面处理和镀层应均匀、完整，表面光洁,无脱落、气泡等缺陷.1.1。

3 桥架的铺设始端应尽量选择离竖井距离近些，尽可能沿建筑物的墙、柱、梁及楼板架设。

1。

1.4 根据设计图确定出进户线、盒、箱、柜、等电器具的安装位置从始端到终端（先干线后支线）确定好支架的固定位置。

1.1。

5 吊架和支架安装应保持垂直，整齐牢固，无歪斜现象。

桥架水平敷设时,支撑间距一般为1m～1。

5m。

垂直敷设时固定在建筑物构体上的间距宜小于1m.（请参照实际施工环境）1.1。

6 缆线桥架底部应高于地面2.2m及以上，顶部距建筑物楼板不宜小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50 mm。

(请参照实际施工环境）1。

1。

7 桥架的安装位置应符合施工图要求，左右偏差不应超过50mm。

水平桥架每米偏差不应超过2mm。

垂直桥架应与地面保持垂直，垂直度偏差不应超过3mm。

1。

8 桥架及线管各段之间应保持连接良好，安装牢固，管套连接。

1.2 桥架铺设工序：确定桥架路由—--预留孔洞————弹线定位—--金属膨胀栓固定---吊杆、吊架安装——-安装托板—-—桥架安装---调整水平———布线线缆（整洁)—--扣盖-——最后调整固定—保护接地安装1.3 桥架验收标准示意图如图：槽式桥架安装标准图如图:阶梯式桥架安装标准图二、线槽的铺设2.1 线槽铺设应符合下列要求:2。

1.1 综合布线中沿墙面走线线槽一般采用塑料（PVC)材质，而沿地面铺设线槽一般采用金属材质或圆形地板配线槽。

2.1。

2 根据设计图纸检查线槽路径上所有孔洞是否全部完成，根据现场情况，确定线槽路径,避免与其他专业的线槽路径相冲突。

(完整)综合布线方案

综合布线方案目录1。

概述 (3)2.系统设计方案 (4)2.1。

工作区布线 (4)2。

2. 水平布线 (4)2.2。

1. 水平布线路由 (5)2。

2.2. 水平布线设计 (5)2.2.3. 水平布线器件 (6)2。

3。

................................................................ 主干布线82.3.1. 主干布线路由 (8)2.3.2。

主干布线设计 (8)2。

3。

....................................................... 主干布线器件9 2.4. 配线间 (9)2。

4.1. 线缆路由 (10)2.4.2。

配线间器件清单 (10)3。

标签安装 (12)1. 概述综合布线系统是建筑物或建筑群内的信息传输系统。

它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连,也使这些设备与外部通信网络相连接。

它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件.布线系统由不同系列的部件组成，其中包括:传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件.建筑物结构化综合布线网是由六个独立的子系统组成：a)工作区子系统--—由工作区内的终端设备连接到信息插座的连接电缆组成。

常用设备是计算机（PC，工作站，中端，打印机），电话，传真机等设备。

b)管理子系统—-—由交叉连接、直接连接配线的（配线架）连接硬件等设备所组成。

实现配线管理，其设计很完善，使用颜色编码,很容易追踪和跳线，体积小比传统配线箱节省50％空间。

c)水平子系统--—由每一个工作区的信息插座开始，经水平布置一直到管理区的内侧配线架的线缆所组成.实现信息插座和管理子系统间(跳线架）的连接,常用三类和五类双绞线实现这种连接。

罗森伯格综合布线基础知识

FEXT 和 ELFEXT: 串绕在远端的反应
水平电缆
NEXT
Tx
FEXT
Rx
Tx
Rx
Workstation
Outlet
Patch Panel Hub
ELFEXT = |FEXT - ATTN|
Rosenberger Sales Training
房毅
2019/9/12
HDCS ELFEXT测试曲线
Rosenberger Sales Training
房毅
2019/9/12
带宽和传输速率带宽 (MHz)
设备或媒介按照一定传输性能可以提供的传输频率范围
数据传输速率 ( Mbps)
数据传输系统数据吞吐量的描述，即在单位时间内一个数据传输系统能传递的二进制位
Rosenberger Sales Training
房毅
2019/9/12
高带宽传输需要考虑更多因素
FEXT ELFEXT Power Sum Propagation Delay Delay Skew Return Loss
远端串绕等效远端串绕综合串绕传输延迟时延差回波损耗
Rosenberger Sales Training
房毅
2019/9/12
ELFEXT in dB (typ. Future Com E values) min. ELFEXT in dB per standard
Rosenberger Sales Training
房毅
2019/9/12
Power Sum综合串扰
水平电缆
Tx
Rx
Power Sum NEXT
Power Sum FEXT

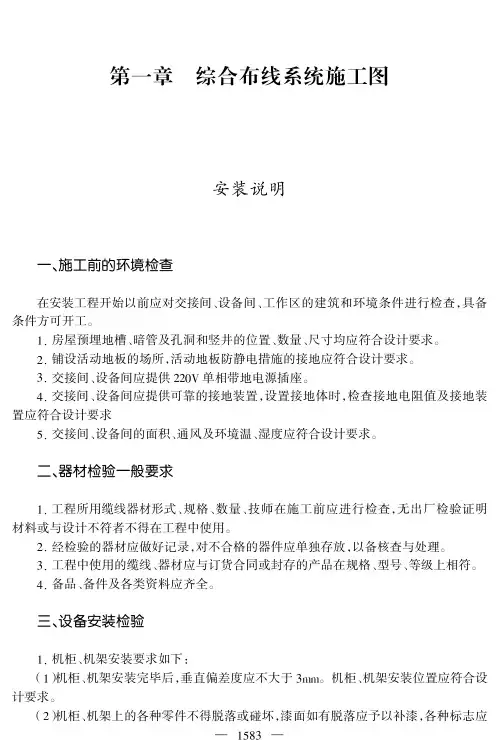

综合布线系统施工图

第一章综合布线系统施工图安装说明一、施工前的环境检查在安装工程开始以前应对交接间、设备间、工作区的建筑和环境条件进行检查，具备条件方可开工。

!"房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。

#"铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。

$"交接间、设备间应提供##%&单相带地电源插座。

’"交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求("交接间、设备间的面积、通风及环境温、湿度应符合设计要求。

二、器材检验一般要求!"工程所用缆线器材形式、规格、数量、技师在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。

#"经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。

$"工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。

’"备品、备件及各类资料应齐全。

三、设备安装检验!"机柜、机架安装要求如下：（!）机柜、机架安装完毕后，垂直偏差度应不大于$))。

机柜、机架安装位置应符合设计要求。

（#）机柜、机架上的各种零件不得脱落或碰坏，漆面如有脱落应予以补漆，各种标志应完整、清晰。

!"各类配线部件安装要求如下：（#）各部件应完整，安装就位，标志齐全。

（!）安装螺丝必须拧紧，面板应保持在一个平面上。

$"%位模块式通用插座安装要求如下：（#）安装在活动地板或地面上，应固定在接线盒内，插座面板采用直立和水平等形式；接线盒盖可开启，并应具有防水、防尘、抗压功能。

接线盒盖面应与地面齐平。

（!）%位模块式通用插座、多用户信息插座或集合点配线模块，安装位置应符合设计要求。

（$）%位模块式通用插座底座盒的固定方法按施工现场条件而定，宜采用预置扩张螺钉固定等方式。

（&）固定螺丝需拧紧，不应产生松动现象。

综合布线系统知识讲解图文

去其它IDF
六类常用综合布线拓扑图
110/RJ45跳线
LC/ST万兆光跳线
ST光纤总配线箱
☞ 综合布线系统的基本概念 ☞ 综合布线系统的基本结构和组成 ☞ 在设计中的常见问题 ☞ 综合布线清单数量如何配置 ☞ 常见的专用名词解释
内容介绍
在设计中的常见问题：
90米链路长度的测试？各类光纤选择？
系统分级与组成：
系统分级与组成
综合布线系统信道应由最长90m水平缆线、最长10m的跳线和设备缆线及最多4个连接器件组成，永久链路则由90m水平缆线及3个连接器件组成。
系统组成：
主要包含6个子系统工作区子系统水平子系统管理子系统（即楼层配线间系统）垂直主干子系统设备间子系统（即中心机房）建筑群连接子系统
综合布线系统知识讲解图文
内容介绍
☞ 综合布线系统的基本概念 ☞ 综合布线系统的基本结构和组成 ☞ 在设计中的常见问题 ☞ 综合布线清单数量如何计算
综合布线系统是什么？
综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。综合布线系统是建筑物或建筑群内的传输网络，使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。我个人的理解：线缆的综合 - 在大楼或园区内，利用双绞线、大对数电缆、光缆、接插件组成的传输连接平台。数据的综合 - 用于传输电话、计算机、会议、监控图像等信息。
工作区子系统的设计
每层楼面积为1200平方米，实际可用面积约为1000平方米，合计信息点和语音点各100个。工作区子系统由各个办公区域构成，其中均为六类配置，可支持2.4Gbps的数据网络通讯及多媒体通信，包括网络应用及话音通信。数据线使用原装（或加工）跳线100条

综合布线系统结构图

超5类UTP*14 超5类UTP*5 超5类UTP*10 超5类UTP*4 超5类UTP*5
接入交换机
北塔12层配线间
超5类UTP*4
超5类UTP*6 超5类UTP*2
（38点）
2F 1F
南塔7层配线间
3、综合布线管线路由图
3
，综合布线路由图，信息点分布图
4、机柜配线架信息点分布图
47美国西蒙siemon公司5amp安普公司德国科龙krone公司8南京普天通信股份有限公司9万泰wonderfulelite综合布线系统10dintek鼎志电子股份有限公司11广州市唯康通信技术有限公司485类图纸1网络拓扑结构图2综合布线系统拓扑结构图3综合布线管线路由图4楼层信息点平面分布图5机柜配线架信息点分布图绘图软件简介1autocad2microsoftofficevisiostars4909cernetinternetrgwall1000rgs6806rgs6810院系网络院系网络无线网络部署无线网络部署stars355024rgs6806rgs6810stars2126g50g图图书书馆馆stars355012gstars2126g50gstars2126g50g网络实验室网络实验室stars355024gstars2126g50gstars355012g宿舍楼宿舍楼rgwsg108r体育场馆等starviewstarview网管平台网管平台网警安全网警安全策略平台策略平台rgrgsamsam安全安全计费管理平台计费管理平台应用服务器群应用服务器群stars680811网络拓扑结构图网络拓扑结构图2综合布线系统拓扑结构图超5类utp10超5类utp14超5类utp4超5类utp5超5类utp10超5类utp572点38点1f7f8f2f11f9f10f超5类utp7中心机柜超5类utp4超5类utp19超5类utp10超5类utp16超5类utp10超5类utp14超5类utp13超5类utp15超5类utp16超5类utp18超5类utp10超5类utp14超5类utp15超5类utp15超5类utp11超5类utp1587点89点19f14f12f13f18f16f15f22f20f21f25f23f24f29f28f26f27f30f超5类utp8超5类utp4超5类utp8南塔18层配线间南塔10层超5类utp4南塔26层配线间6芯室外多模光缆1接入交换机超5类utp4超5类utp7超5类utp8超5类utp2超5类utp6超5类utp5北塔12层配线间12芯室内多模光缆153点9f8f7f12f10f11f超5类utp5超5类utp6超5类utp5超5类utp7超5类utp6超5类utp7超5类utp7超5类utp6超5类utp4超5类utp4超5类utp9超5类utp6超5类utp4

综合布线实物图解大全

七、焊接
焊接完成后应保证无虚焊，焊接点焊锡饱满
八、拧好头子
焊接完成后，把护套拧紧
九、测试
所有工作完成后应进行测试,用万用表的两根针分别对应中继头的内芯和外皮,此时电阻应趋向无穷大.
第六章天馈接头
一、馈头制作标准
a) 馈头制作无松动，驻波比不准大于 1.2dB
第七章标签制作和规范
一、交流电源线连接
图 8-交流线的所接位置—机房交流箱
图 9-交流线的所接位置—电源柜内
二、保护地线连接
图 10-电源柜内的保护地线所接位置图 11-电源柜内保护地线的对端—地排
第三章电池线缆连接
图 12-电池连线—电池端
图 13-电池连线—电源柜内
第四章线缆接头制作
一、常用工具使用
中继电缆接头主要有：SMA、SMB、BNC 三种头。
三、穿线
依能太长也不能,太短,外皮剥去 8~10MM,内芯剥去 3~4MM
五、减去多余屏蔽层
剪除屏蔽层时应保留一部分，一般以中继线内部绝缘层２/３为宜
六、压接中继线头
选取用压线钳上合适的孔，压制中继头
2、余量留好后，用液压钳制作好铜鼻子，用绝缘胶带缠好铜鼻子，不能有露铜现象
3、用扳手把电源线接到相应的位置，注意工具一定要用绝缘胶带缠好，不能用露金属工具
4、接好后空开做好标签。
第五章中继电缆接头制作
一、准备工具
工具包括剥线钳,压线钳,30~40W 的烙铁,剪刀
二、拧开中继电缆接头
第一章电源线连接
一、直流电源线在机柜侧所接的位置
图 1-整体位置
图 2-保护地所接位置图 3-48V 所接位置

综合布线r施工图纸识读

第39页/共52页
一份施工图从设计单位生产完成后到交付施工单位实施，在施工过程中难免会遇到因原材料、工期、气候、使用功能、施工技术等各种因素的制约而发生变更、修改。竣工后其设计蓝图就与建筑实体有不相符合之处（图物不符），就必须由各专业施工技术人员、按有关设计变更文件和工程洽商记录遵循规定的法则进行改绘，使竣工后的建筑实体图和物相符。我们把这样修改后的图纸叫竣工图。
a-b(c×d)e-f
其中a——
b——
c——
d——导线的截面积（mm 2
e——
f——
第14页/共52页
例如：WP1-BV(3×50＋1×35)CT CE 则表示：1号动力线路，导线型号为铜芯塑料绝缘
线，3根50mm2、1根35mm2，沿顶板面用电缆桥
又如：WL2BV(3×2.5)SC15WC 则表示：2号照明线路、3根2.5mm 2铜芯塑料绝
• 一般情况标题栏位于图纸右下角，也允许位于图纸右上角。标题栏中文字书写方向即为看图方向。
第6页/共52页
• 会签栏、标题栏 • ① 会签栏供相关专业设计人员会审时签名用，
通常的会签栏如图所示。
第7页/共52页
• ② 标题栏用以表明图样的名称、图号、张次、更改及相关者签署，又称图标；由于现在没有统一的格式，推荐格式如图3所示：
第40页/共52页
竣字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。
第41页/共52页
第42页/共52页
编制竣工图的方法
1、编制原则利用原施工图（蓝图）修改、绘制： ①无修改，在原施工图上加盖竣工图章；
八．竣工图编制的注意事项
四．竣工图的编制依据

装修工程施工图如何识图

装修工程施工图如何识图那么如何正确地识图呢？下面我将详细介绍一下装修工程施工图的相关内容及其识图方法。

一、施工图的组成部分1. 平面图：平面图是施工图中的重要构成部分，主要用于展示建筑物的平面布局、结构和相关元素。

施工人员可以通过平面图来确定墙体的位置、门窗的尺寸、房间的布局等，从而进行施工。

2. 剖面图：剖面图是指建筑物的截面图，主要用于展示建筑物的结构和构造。

施工人员可以通过剖面图了解建筑物的各个部分的结构和相互关系，这对于施工过程中的施工方法和工艺要求非常重要。

3. 细部图：细部图是指特定部位或构件的详细细节图，主要用于展示建筑物的细节设计要求。

通过细部图，施工人员可以了解到建筑物各个部位的特殊设计要求和施工方法，从而做到精准施工。

4. 电气布线图：电气布线图是指建筑物内部的电气布局图，主要用于展示电气设备和电气线路的布置和连接方式。

施工人员可以通过电气布线图来确定电器的安装位置、线路的布置方式等，保证电气施工的质量和安全性。

5. 综合布线图：综合布线图是指建筑物内部综合布线的设计图，主要包括电气、通信等各种综合布线的布置方案。

施工人员可以通过综合布线图来了解建筑物内部各种布线的布置方式和连接方式，方便施工过程中的施工。

二、施工图的识图方法1. 仔细阅读施工图：在开始施工前，施工人员必须详细阅读施工图，了解其设计要求和内容。

仔细阅读施工图，可以帮助施工人员了解建筑物的结构设计、装修要求和细节要求等，从而提前做好施工计划。

2. 理清思路、标明位置：在阅读施工图的过程中，施工人员需要理清思路，弄清楚建筑物的整体结构和各个部位之间的关系。

同时，需要标明位置，确保在施工过程中不会出现混乱或错误。

3. 查找关键信息、了解细节：在阅读施工图时，施工人员需要注意查找关键信息，了解设计要求和重点要点。

同时，需要仔细了解细节内容，如尺寸、材料等，确保施工过程中可以准确执行施工图的要求。

4. 学会使用图纸工具：在施工过程中，施工人员需要掌握和使用一些图纸工具，如比例尺、直尺等，帮助他们更好地理解施工图，并准确地执行施工要求。

机房综合布线安装规范标准

机房综合布线工程1. 1、机房综合布线系统机房采用下走线方式，安装镀锌走线槽,强电主线槽300*200，强电支线槽200*100，弱电主线槽 300*150，弱电支线槽 200*100 。

强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供给电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆，布放ODF 到设备机柜的光缆。

一边布放列头柜到设备柜的电源线，一边布放网线等信号线缆，上层布放设备柜到ODF柜的光缆。

电源线和信号线穿插时，会对信号线产生干扰。

1、桥架及线槽的安装位置应符合施工图要求，左右偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过 2mm；3、垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺；5、金属桥架、线槽及金属管各段之间应保持连接良好，安装结实。

1. 2、综合布线系统整体技术要求A、线缆类〔a〕六类非屏蔽双绞线电缆类型：六类 UTP 电缆芯线规格：部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。

芯线对数：4 对电缆外皮：低烟无卤外皮。

符合 IEC61034，IEC60754 标准。

标准：符合 TIA/EIA 568B 和 ISO /IEC 11801 及相关国标准，并符合国际第三方测试实验室。

〔如 ETL/3P〕带宽：≥250MHz特性阻抗：(1 - 100 MHz)---(100 ± 15) (100 - 250 MHz)---(100 ± 20) 〔b〕多模光缆规格：室光缆：低烟无卤外护套〔束状软光缆〕标准：50\125µm，满足 ISO 的 OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km雷射光源850nm1500\500MHz-Km红外光源850\1300nm纤芯衰耗：最大3.0dB\1.0dB850\1300nm光缆 10G 传输应用要求支持距离达 150 米。

综合布线系统设计施工以及设备接线图文详解

弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。

水平子系统提供楼层配间至用户工作区的通信干线和端接设施。

水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。

端接设施主要是相应通信设备和线路连接插座。

管理区子系统管理区也称为管理子系统。

在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。

对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。

语音通信设备、计算机网络设备、引入设备等可装在一起。

建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。

2。

2 综合布线系统结构5.2。

3 综合布线的网络结构5。

2。

4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。

综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。

综合布线施工图的识读

• 1．标题拦和目纸目录的识读
• 了解工程名称、项目内容、设计日期等
• 2．设计说明的识读
• 了解工程总体概况及设计依据，了解图纸中未能表达清楚的有关事项，如线路敷设方式、设备安装方式、补充使用的非国标图形符号、施工时应注意的事项等。有些分项局部问题是在各分项工程的图纸上说明的，看分项工程图纸时，也面布置图是建筑弱电工程图纸中的重要图纸之一，是用来表示设备安装位置、
线路敷设部位、敷设方法及所用电缆导线型号、规格、数量、管径大小的，是安装施工、编制工程预算的主要依据图纸，必须熟读。 • 6．安装接线图的识读 • 安装接线图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸，也是用来指导施工和编制工程材料计划的重要图纸。 • 7．设备材料表的识读 • 设备材料表是提供该工程所使用的设备、材料的型号、规格和数量，编制购置主要设备、材料计划的重要依据之一。
二、综合布线工程施工图的图示
• 综合布线系统文字符号表如表7-1所示。
表7-1 综合布线系统文字符号
三、综合布线工程施工图的识读方法
• 弱电系统图和平面图是弱电工程图的主要图纸，是编制工程造价和施工方案、进行安装施工和运行维修的重要依据之一。由于建筑弱电平面图涉及的知识面较宽，在阅读弱电系统图和平面图时，除要了解系统图和平面图的特点与绘制基本知识外，还要掌握一定的电工基本知识和施工基本知识。一套建筑弱电工程图包含很多内容，图纸也有很多张、一般应按照以下顺序依次阅读，必要时需相互对照参阅。具体的读图方法如下：
• 4. 综合布线大样图
• 大样图又称安装接线图，表示某一设备内部各种电器元件之间位置关系和接线关系，用于设备安装、接线、设备检修。它是与电路图相对应的一种图。
• 5.设备材料表及预算

心交换机、3台汇聚交换机、14台接入层
交换机和服务器、防火墙、路由器等设
备组成，共设计有920信息点，还有门警、电子屏、监控系统等，并且通过互联网
与总公司、各个分厂和驻外办事处等联系。
根据以上应用需求和网络拓扑图，我们设计图1-36所所示网络综合布线系统图。
下面我们来看一个复杂一点的综合布线图纸该图纸来自08X101-3综合布线系统工程设计与施工图集。是
从图中我们可以看到该企业网络为星型结构分布在三栋建筑物由1台核心交换机3台汇聚交换机14台接入层交换机和服务器防火墙路由器等设备组成共设计有920信息点还有门警电子屏监控系统等并且通过互联网网络综合布线系统图
综合布线图纸识读
首先我们来看某公司综合布线网络拓扑图
从图中我们可以看到，该企业网络为
星型结构，分布在三栋建筑物，由1台核
一栋28层的办公楼综合布线图纸设计。
一套
完整的图纸应该包括设计说明、图例、材料表、系统图、平面图
我们以2层为例
来看系统图。由系统图我们可以看出两路进线。。
THANK YOU

综合布线施工图纸识读

图22 标准(biāozhǔn)层弱电平面图
第四十页，共57页。
对讲防护门系统
由图、图图可知线路的敷设和设备的安装要求，采用的是DH型对讲防护门系统，该系统为保证(bǎozhèng)电源中断后仍可正常工作，采用不间断电源UPS。UPS的电源引自设于一层的七电表箱。
第四十一页，共57页。
SC15 焊接钢管 WC 暗敷设在墙内 BVR 代表(dàibiǎo)铜芯聚氯乙烯绝缘电缆 RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆
第四十二页，共57页。
第四十三页，共57页。
主要内容
一．竣工图的概念二．编制竣工图的重要意义和作用三．编制竣工图的范围和内容四．竣工图的编制依据 五．编制竣工图的方法
第十六页，共57页。
第十七页，共57页。
第十八页，共57页。
电气线路在平面图上的表示方法
电气施工图一般都绘制在简化了的土建平面图上，为了突出重点，土建部分用细实线表示，电气管线用粗实线表示。导线的文字标注形式
a-b(c×d)e-f 其中a——
b—— c—— d——导线的截面积（mm 2 e——敷设 f——线路的敷设
使用不同线型、线宽的图线。《技术制图图线（GBT 146892008）》对图线作了规定；其中基本的图型如图4所示。
第十四页，共57页。
第十五页，共57页。
电气图形符号: 按照相关图形符号的规定：弱电部分主要有：中国工程建设标准(biāozhǔn)化协会标准
(biāozhǔn)CECS373—1991《工业企业通信工程设计图形文字符号标准(biāozhǔn)》及原电子工业部标准(biāozhǔn)SJ2708—1986《声音和电视信号的电缆分配系统图形符号》。电力设备、器件的标注方法标注是我电气语言的一种，是我们看懂电气施工图最管重要的一环之一，下面介绍几种常用的标注方式。
