最全综合布线系统知识(图文)
综合布线教程(共47张PPT)
综合布线教程(共47张PPT)contents •综合布线概述•布线系统组成与结构•布线材料选择与施工规范•网络拓扑结构与传输技术•布线系统设计原则与方法•布线系统测试、验收与维护管理目录01综合布线概述定义与作用定义综合布线是一种集成化的传输线路布置方式，用于满足语音、数据、图像等多媒体信息传输的需求。
作用实现建筑物或建筑群内各种信息设备的互联，提供灵活、可扩展的线路基础，支持多种业务应用。
发展历程及现状发展历程从传统的电话布线到计算机局域网布线，再到当前的综合布线系统，经历了多个发展阶段。
现状综合布线已成为现代化建筑的基础设施之一，广泛应用于办公楼、数据中心、医院、学校等场景。
管理间用于安装跳线架、配线架等设备的房间，方便对综合布线系统进行管理和维护。
用于安装配线架、交换机等设备的专用房间，是综合布线的核心区域。
垂直子系统连接不同楼层配线间的传输线路，通常使用光缆或大对数电缆。
信息点综合布线系统中，用于连接终端设备的接口，如电话接口、网络接口等。
水平子系统连接楼层配线间与信息点的传输线路，一般使用双绞线或光缆。
相关术语解析02布线系统组成与结构工作区的划分原则信息插座的安装连接器的选择跳线的制作与测试01020304工作区子系统水平子系统的布线方案水平线缆的铺设方式线缆类型与规格线缆标识与管理水平子系统01020304垂直子系统的布线方案干线线缆类型与规格干线线缆的铺设方式干线线缆的接续与端接垂直子系统设备间的环境要求设备间内设备的安装与调试设备间的布局与规划设备间内线缆的管理与维护02030401管理间的功能与作用管理间的布局与规划配线架的选择与安装管理间内线缆的标识与管理01建筑群子系统的布线方案02室外线缆类型与规格03室外线缆的铺设方式04室外线缆的接续与端接03布线材料选择与施工规范由两根绝缘的铜导线按一定密度互相绞在一起组成，可降低信号干扰，常用于低速或短距离通信。
双绞线由内导体、绝缘层、外导体和护套组成，具有抗干扰能力强、传输距离远等优点，适用于宽带传输。
综合布线系统结构图,基础知识学习
综合布线系统的结构结构化(综合)布线系统 (Structured Cabling System 缩写SCS) 采用模块化和分层星型拓扑结构,它一般可分为六个子系统:1工作区子系统包括从终端设备出线，到信息插座的整个区域.工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和信息口I/O之间搭桥.在进行终端设备和I/O连接时，可能需要某种传输电子装置，但是这种装置并不是工作区子系统的一部分. 例如，调制解调器能为终端与其他设备之间的兼容性和传输距离的延长提供所需的转换信号.2水平布线子系统由建筑物各层配电间至各个水平区之间的电缆组成.水平布线子系统是整个布线系统的一部分，将干线子系统延伸到用户工作区. 水平布线子系统与垂直干线子系统的区别在于：水平布线子系统总是处在一个楼层上，并端接在信息插座上. 在现有建筑物内，垂直干线子系统都由光缆组成；而水平电缆数限制为4对UTP (非屏蔽双绞线)及光缆（语音），它们能支持大多数现代通信设备. 在需要某些带宽应用时，可以采用光缆到桌面.3管理子系统由各层分设的配电间构成.管理子系统由交连、互连和I/O等组成. 管理点为连接其他子系统提供连接手段。
交连和互连允许将通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路.I/O位在用户工作区和其他房间，使你在移动终端设备时能方便地进行插拔.在使用跨接线或插入线时，交叉连接允许将端接在单元一端的电缆上的通信线路连接到端接在单元另一端电缆上的线路. 跨接线是一根很短的单根导线，可将交叉连接处的两条导线端点连接起来；插入线包含几根导线，而且每根导线末端有一个连接插座重新提供一种简易的方法，而且不需要安装跨接线时使用的专用工具.互连完成交叉连接的相同目的，但不使用跨接线或插入线，只是用带插头的导线、插座和适配器. 互连和交叉连接均适用于光缆. 光缆交叉连接要求使用光缆的插入线在两端都有光连接器和短光缆.4垂直干线子系统由连接设备间与各层配电间的干线电缆构成.干线子系统是整个建筑物综合布线系统的一部分. 它提供建筑物的干线(馈电线)电缆的路由. 它通常是在两个单元之间，特别是在位于中央点的公共系统设备处，提供多个线路设施; 该子系统由所有的布线电缆组成，或者由导线和光缆以及将此光缆连到其它地方的相关支撑硬件组合而成；传输介质可能包括一幢多层建筑物的楼层之间垂直布线的内部电缆或从主要单元(如计算机房或设备间和其他干线间)来的电缆.为了与建筑群中的其他建筑物进行连接和通信，干线子系统把设备间的中继线和布线叉连接点与建筑物之间设施相连，以组成建筑群子系统.5设备间子系统通常位于主机房内，使主干线经跳线架连接到各系统主机.设备布线子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来. 该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备连接起来; 该子系统还包括设备间和邻近单元(如建筑物的入口区)中的导线, 这些导线将设备或雷电保护装置连接到符合美国电气法规(NEC)的有效建筑物接地点.一般设备间子系统分作两部分考虑：第一部分为计算机房，放置网络设备，在网络设备上可接服务器、主机等；第二部分为通信中心，放置PABX及边接PABX与垂直干缆的主配线架等。
综合布线系统设计基础讲义205页(图文讲解)
2. 开放性好
综合布线系统采用了开放式的体系结构, 符合多种国际流行的标准, 它不但几乎对所 有著名厂家的设备是开放的, 并且几乎对所 有的通信协议也是开放的。这样一来, 各个 著名厂家的设备就随时可以接入系统, 彻底 改变了传统布线系统一种设备对应一种传输 介质和相应布线方式的局限性。
3. 灵活性强
9.1 综合布线系统概述
9.1.1 综合布线系统的发展
传统的布线系统, 如果需要调整办公设 备或者根据新技术的发展需要更换设备时, 就必须重新布线。
20世纪80年代末期, 美国电话电报公司 （AT&T）的贝尔实验室的专家们经过多年的 研究, 在办公楼和工厂试验成功的基础上率 先推出了建筑与建筑群综合布线系统, 并及 时推出了结构化布线系统（Structured Cabling System, SCS）。结构化布线系统 是仅限于电话和计算机网络的布线。目前, 结构化布线系统的代表产品称为建筑与建筑 群综合布线系统（Premises Distribution System）, 简称PDS系统。
综合布线系统灵活性强, 能够适应各种 不同的应用需要, 使用起来十分方便。一个 标准的信息插座, 既可以接入电话等语音设 备, 又可以用来连接计算机终端, 实现语音 /数据设备的互换。所有设备的开通和更换 都不需要改变布线系统, 只需要增加或减少 相应的设备以及进行必要的跳线管理即可。 另外, 系统组网也可以灵活多样。
水平系统走线示意图
3. 垂直干线子系统
垂直干线子系统也称为干线子系统, 由 建筑物内所有的干线电缆和相关支撑硬件组 成, 是建筑物内最重要的通信干道, 相当于 中枢神经。垂直干线子系统通常由大对数电 缆或者多模光缆组成, 安装在建筑物的弱电 竖井内。它的两端分别连接在设备管理间和 楼层配线间的配线架上, 如图9-4所示。
综合布线系统培训课件
根据建筑结构和用户分布，合理规划线路走 向和布局。
设备布局
根据实际环境和用户需求，合理规划设备摆 放位置。
安全防护
考虑防雷、防电磁干扰、防水等安全措施， 确保系统稳定可靠。
03 综合布线系统施工
施工准备
施工计划
制定详细的施工计划，包 括施工时间、人员、设备、 材料等资源的安排。
技术准备
熟悉施工图纸和相关技术 规范，进行技术交底和安 全培训。
验收要求
应遵循相关标准和规范，如ISO/IEC 11801、TIA/EIA-568-B等，以确保综合布 线系统的质量和性能符合要求。
05 综合布线系统维护与管理
维护与管理的重要性
确保网络正常运行
有效的维护和管理能够预防和解决网 络故障，确保网络稳定运行。
提高工作效率
良好的维护管理能够减少网络故障时 间，提高工作效率。
建立设备维护档案，记录设备配置、故障 处理等情况。
常见故障与排除方法
线缆故障
检查线缆是否有断裂、损坏，重新制作水晶 头或更换线缆。
接口故障
检查接口是否松动或接触不良，重新插拔或 更换接口模块。
设备故障
检查设备是否正常工作，重启设备或更换故 障硬件模块。
网络配置错误
检查网络配置是否正确，包括IP地址、子网 掩码等，重新配置或修复配置文件。
测试内容与方法
测试内容
应包括电缆、连接器和设备等各个方 面的测试，以确保综合布线系统的性 能和稳定性。
测试方法
应采用适当的测试方法，如认证测试 、链路测试、故障诊断等，以确保测 试结果的准确性和可靠性。
验收流程与要求
验收流程
应包括初步验收、技术验收和最终验收等阶段，以确保综合布线系统的质量和性 能符合要求。
综合布线系统设计施工以及设备接线图文详解

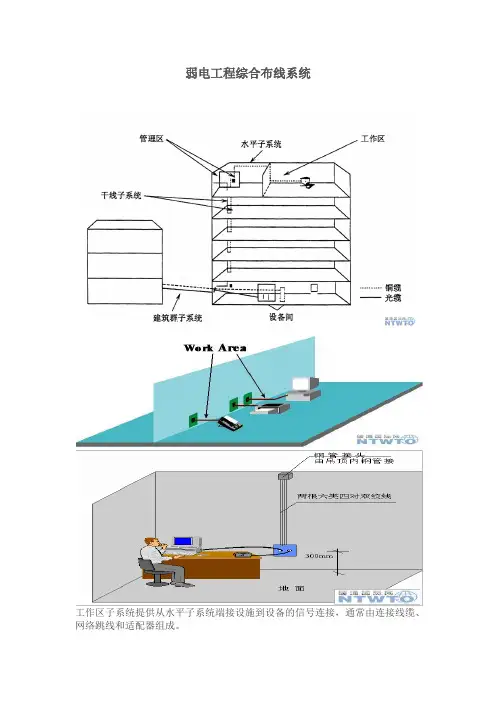

弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。
水平子系统提供楼层配间至用户工作区的通信干线和端接设施。
水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。
端接设施主要是相应通信设备和线路连接插座。
管理区子系统管理区也称为管理子系统。
在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。
对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。
语音通信设备、计算机网络设备、引入设备等可装在一起。
建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。
2。
2 综合布线系统结构5.2。
3 综合布线的网络结构5。
2。
4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。
综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。
《综合布线系统》PPT课件
整理课件
返回
17
图2.1 综合布线组成示意图
整理课件
9
2.1.3 综合布线的组成
• 综合布线系统是一种开放式的结构 化布线系统。它采用模块化方式，以 星形拓扑结构，支持大楼（建筑群） 的语音、数据、图像及视频等数字及 模拟传输应用。按照美国ANSI/EIA/T IA568A标准划分，结构化综合布线 系统根据其功能分为以下六个子系统：
整理课件
整理课件
6
（2）可扩展性
综合布线系统采用星型拓扑结构、模块化设计，布线系 统中除固定于建筑物内的主干线缆外，其余所有的接插 件都是积木标准件，易于扩充及重新配置。当用户因发 展而需要调整或增加配线时，不会因此而影响到整体布 线系统，可以保证用户先前在布线方面的投资。
综合布线系统主要采用双绞线或双绞线与光缆混合布线， 所有布线均采用世界上最新的通信标准，连接符合B—I SDN设计标准，按8芯双绞线配置。通过超5类双绞线， 数据最大传输速率可以达到155Mb／s，对于特殊用户 可以把光纤铺到桌面。干线光缆可设计为500MHz带宽， 为未来通讯量的增加提供了足够的富裕量，可以将当前 和未来的语音、数据、网络、互联设备以及监控设备等 很方便地联接起来。
整理课件
3
2.1.1 综合布线系统的由来
另一方面，PDS随着房地产事业的发展进入家庭，智能 化小区及家居布线系统迅速发展。当前小区综合布线的 主要参考标准为小区电讯布线标准（TIA／EIA—570— A）。小区综合布线系统和智能建筑综合布线系统的主 要区别首先在于小区智能化系统的用户独门独户，且每 户都有许多房间，每户的每个房间的配线都应独立，小 区综合布线系统应实现分户管理。其次是智能住宅需要 传输的信号种类较多，不仅有语音和数据，还有有线电 视、楼宇对讲等。因此，智能小区每个房间的信息点较 多，需要的接口类型也较智能建筑丰富。
综合布线系统基础知识图文
内容介绍
综合布线清单如何配置
确定信息点的数量： 每10平方米，布置1个数据点和1个语音点。 具体与业主沟通，参考装修图。
工作区计算
综合布线清单如何配置
水平线缆计算： 每根水平电缆平均长度按公式（最长＋最短）÷2×1.1+2*楼层高计算。
第9针
水平区子系统
概念：将双绞线从楼层配线间的配线架连接到各用户工作区的信息插座上。 组成： 水平连接双绞线（超五类/六类/屏蔽/非屏蔽）（PVC管、金属管、桥架、直线槽等) 水平光缆（常用2芯、4芯） 注：水平双绞线的长度不超过90米
十字与一字隔离的区别？如何选用？
相同点：一字隔离和十字隔离的抗拉力、带宽相同 一字优点：从表中看到，一字隔离双绞线的外径小于十字隔离双绞线的外径，从工程上看这是一个很大的优点，因为它可以减少桥架和电线管的尺寸，降低工程总投资。 举个例子：一字：KBG20管子时，可布放2根线；KBG25管子时，可布放4根线缆。而十字隔离线缆穿线，KBG20管子时，只可布放1根线；KBG25管子时，仅可布放3根线缆。 还有一个优势：一字隔离的线径较细，要求的线缆弯曲半径小，线缆柔软易弯曲，弯曲部位不易变形。而十字隔离是硬体结构，刚性大。一字弯曲时更方便些。 十字优点：在电气性能上，十字隔离优于一字隔离。
设备间子系统
概念：设备间子系统应由语音、图像、数据等各种设备及其配线设备和主配线架等组成。 组成：主光纤配线架、主语音配线架
建筑群子系统
概念：建筑群主干子系统是通过各建筑物之间的缆线连接各建筑物之间的传输介质和各种支持设备组成的一个建筑群综合布线系统。
MDF
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最全综合布线系统知识（图文）
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统可划分成六个部分，其中三个子系统：配线（水平）子系统；干线（垂直）子系统；建筑群子系统；外加三个部分：工作区、设备间、管理。
工作区子系统
工作区子系统由终端设备连接到信息插座之间的设备组成。
包括：信息插座、插座盒、连接跳线和适配器组成。
水平区子系统
水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。
管理子系统
管理子系统设置在楼层分配线设备的房间内。
管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。
管理子系统应采用单点管理双交接。
垂直干线子系统
通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路，是整个大楼的信息交通枢纽。
一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。
设备间子系统
设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。
设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
建筑群子系统
建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。
它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备。
常用名词
1、应用系统：应采用某种方式传输信息的系统，这个系统能在综合布线上正常运行。
2、线缆：线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。
3、综合布线：综合布线是由线缆及相关连接硬件组成的信息传输通道，它能支持多种应用系统。
综合布线中不包括应用系统中的各种终端设备和转换装置。
4、建筑群、园区：一个或多个建筑物构成的区域。
例如：学校、工厂、机场、小区或军事基地等。
5、建筑群干线电缆、光缆：在建筑群内，连接建筑群配线架与建筑物配线架的电缆、光缆。
这种电缆、光缆还可用来直接连接不同建筑物间的建筑物配线架。
6、水平电缆、水平光缆：连接楼层配线架与信息插座之间的电缆、光缆。
7、设备电缆、光缆、软线：把应用系统的终端设备连接到配线架的电缆、光缆组件。
8、工作区电缆、光缆、软线：在工作区内，把终端设备连接到信息插座的电缆、光缆组件。
工作区电缆、工作区光缆一般称为软电缆或跳接线。
9、电缆单元、光缆单元：型式和类别相同的电缆线对或光纤的组合，电缆单元可以带有屏蔽层。
10、非屏蔽双绞电缆、对绞电缆：由非屏蔽线对组成的电缆(简称非屏蔽电缆)。
当有总屏蔽时，称作带总屏蔽的非屏蔽电缆。
11、屏蔽双绞电缆、对绞电缆：由屏蔽线对组成的电缆(简称屏蔽电缆)。
当有总屏蔽时，称作带电总屏蔽的屏蔽双绞电缆。
12、混合电缆、光缆：两个或多个不同型式或不同类别的电缆、光缆单元构成的组件，外面包覆一个总护套。
护套内还可以有一个总屏蔽。
其中，只由电缆单元构成的称为综合电缆;只由光缆单元构成的称为综合光缆;由电缆单元组件和光缆单元组件构成的称为混合电缆。
13、跳线：不带连接器的电缆线对或电缆单元，用在配线架上交接各种链路。
14、接插线：一端或两端带有连接器的软电缆或软光缆。
用在配线架上连接各种链路，接插线也可用于工作区中。
15、配线架：使用接插线连接链路的一种交接装置，通过配线盘可以方便地改换或断开链路。
16、交接：使用接插线或跳线连接电缆、光缆或设备的一种非永久性连接方式。
17、互连：不用接插线或跳线，一根电缆或光缆直接连接到另一根电缆或光缆及设备的一种连接方式。
18、配线架：电缆或光缆进行端接和连接的装置。
在配线架上可进行互连或交接操作。
19、建筑群配线架：端接建筑群干线电缆、光缆的连接装置。
20、建筑物配线架：端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
21、楼层配线架：水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
22、链路：综合布线的两接口间具有规定性能的传输通道。
链路中不包括终端设备、工作区电缆、工作区光缆和设备电缆、设备光缆。
23、通道：连接两个应用设备进行端到端的信息传输路径。
一条物理通道可划分为若干条逻辑信道。
通道中包括应用系统的设备连接线缆和工作区接插线。
24、信息插座、引出端：综合布线在各工作区的接口，与水平电缆或水平光缆相连接。
工作区的终端设备用接插线连到该接口。
25、引入设备：将通信电缆或通信光线按照有关规定引入建筑物的相关设备。
26、公用网接口：公用网与专用网之间的分界点。
在多数情况下，公用网接口是公用网设备与综合布线的连接点。
27、配线间、交接间、电信间：放置配线架、应用设备并进行综合布线交接和管理的一个专用空间。
干线子系统和水平子系统在此进行转接。
28、设备间：放置电信设备、应用设备和配线架并进行综合布线交接和管理的空间。
29、工作区：放置应用系统终端设备的地方。
综合布线一般以10M2的面积称为一个工作区。
30、转接点：在水平布线，不同型式或规格的电缆、光缆相连接的点(例如：扁平电缆与圆电缆或不同对数的电线相连点)。
31、终端：能通过通道或链路发送和接收信息的一种设备，它以联机方式工作。
32、信息：客观事物运动状态的表征与描述。
它是客观事物运动状态的符号、序列(如字母、数字)或连接时间的函数(如图像)。
33、管理点：管理通道的各种交叉连接、直接连接或信息插座的排列。
34、适配器：这种装置使用不同大小或不同类型的插头与信息匹配;提供引线的重新排列;允许多对电缆分成较小的几股;使电缆间互连。
35、平衡、非平衡转换器：一种将电气信号由平非平衡或由非平衡转换为平衡的装置。
可用在双绞电缆和同轴电缆之间进行阻抗匹配。
36、弯曲半径：光纤弯曲而不断裂或不引起过多附加损耗的弯曲半径。
37、电缆夫：一种在电缆末端滑动的装置，它与绞盘或手柄相接，安装时有助于牵引电缆。
38、连接块、布线块：连接双绞电缆的硬件，可用跳接线或接插线来实现链路的连接。
39、折射率渐变光纤：折射率沿轴向降低的光纤。
光子在芯内反射，光线不断再聚焦，使得光缆向内弯曲，并能比在低射系数区域里传输理更快。
这种光纤可提高带宽。
40、接线张力：安装线缆时，作用在其上的接力的大小，用N(牛顿)来计量。
41、支持硬件：支架、夹子、柜子、托架、三角架、工具以及其他固定传输介质，将连接硬件与墙壁或吊顶相接的实用工具。
42、端接块：在各类电缆传输通道配置中，为端接电缆线对并且在110型配线架连接线对的模压塑料板。
43、线路：传输介质，一般指链路。
在SNA环境中指网络的一条链接。
44、电路、线路：通电导体构成的通电路径;应用系统中任何两点或多点之间的通信链路。
