医用中心供氧系统介绍

医用中心供氧系统介绍

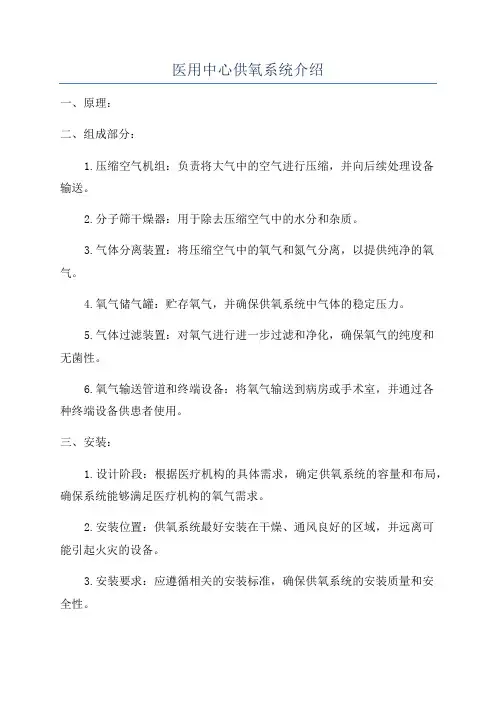

医用中心供氧系统适用于在医院将中心供氧站输出的氧气通过管道系统输送到手术室、抢救室、治疗室和各个病房终端处，供医疗使用。从根本上改变传统的气瓶分散供氧方式，具有使用安全、管理方便、经济效益好以及减轻医护人员劳动强度等特点，是现代化医院必备的理想医用设备。

医用氧气气源应由主气源、备用气源和应急备用气源组成。备用气源应能自动投入使用，应急备用气源应设置自动或手动切换装置。

医用氧气供应源可采用以下三种方式及组合：

一、医用液氧贮槽供应源

二、医用分子筛制氧机供应源

三、医用氧气钢瓶汇流排供应源

中心供氧系统主要技术参数：

中心供氧系统流程图：

一、医用液氧贮槽供应源

医用液氧贮罐供应源应由医用液氧贮罐、汽化器、减压装置等组成。医用液氧贮罐供应源的贮罐不宜少于两个，并应能切换使用。

注：医用液氧贮槽作气源时，考虑主用和备用，通常配置两台液氧贮槽，一主一备。目前，国内医院设置的液氧中心站通常采用两台低温液氧贮槽（一主一备。

工作方式：液氧通过汽化器汽化成气体后经管道送至分气缸再到各主道、副管道、支管道、直至终端用氧处。（见上流程图）

1、医用液氧贮槽

用于储存低温（-183℃）液态氧的储存压力容器，俗称液氧罐，或液氧贮槽，为供氧系统提供液氧。其结构为双层固定真空粉末绝热，内筒材质采用不锈钢，夹层为珠光砂（真空保温作用），外筒材质为优质碳素钢。符合GB18442-2011《固定式真空绝热深冷压力容器》和 GB150-2011《压力容器》的要求。

工作压力：1.6 MPa、0.8 MPa（压力可选）

有效容积：2.85m3、3.5m3、5m3、7m3、8.5m3、10m3、15m3、20m3、30m3、40m3、50m3（容积选择根据医院规模定）

液氧站为独立的建筑，最小建筑面积为50平方米，液氧罐、汽化器为露天设置，液氧站房应设置简易防雨、防雪、防静电、防雷电处理，周围设置不锈钢护栏。

使用的氧气质量符合GB8982-98的医用氧标准，满足中国药典2005版中关于“氧”的标准说明。

2、空温式汽化器

汽化器采用空温式结构，通过空气与铝翅片中的液态氧进行热交换，不用消耗水电等能源，通过大气的自身温度从而将液态氧汽化为气态氧。

工作压力：1.6 MPa

空温汽化量：30Nm3/h、50Nm3/h、100Nm3/h、150Nm3/h、200Nm3/h、250Nm3/h、300Nm3/h（汽化量大小选择根据医院规模定）

工作介质：高纯度低温液体(氧)

环境温度：-30℃～50℃

结构形式：铝翅片空温式

3、氧气减压装置

在氧气中心站设置自带安全阀和声光报警器的大型减压装置（减压装置由减压操作台、安全阀、报警装置组成）,将高压气体减压至0.5～0.8MPa（可调）, 同时当管路中的输出压力超过0.8MPa时（可调），安全阀自动卸压，同时声光报警器自动报警；报警装置设于值班室，当气源压力低于0.4MPa时声光报警，报警压力误差≤3%，并具有优先报警及声报警（在55dB噪声环境下距1.5米范围内可以听到）、光报警（为红色指示灯）。

工作压力：1.6 MPa、0.8 MPa（压力可选）

减压气量：50Nm3/h、100Nm3/h、150Nm3/h、200Nm3/h（具体减压量大小选择根据医院规模定）

二、医用分子筛制氧机供应源

医用制氧机主要由空气压缩机、冷干机、过滤器、空气储罐、制氧主机、氧气储罐、除菌过滤器、氧气质量检测仪表、氧气流量计及控制系统等组成

选用二套医用制氧机作为供氧源，该系统具有国际先进水平的PSA（Pressure Swing Adsorption）技术，以空气为原料，分子筛吸附氮气及其他气体，得到纯度为（93±2）%的医用氧气，可直接输入医院的供氧管道系统，符合法国药典标准和国家药品监督管理局颁布的YY/T0298—1998《医用分子筛制氧设备通用技术规范》，并且完善了现场压力监控系统，更加提高了医用中心制氧系统的安全性和可靠性。

对医院来说，购置一套大型的医疗设备，除了要有先进的功能，还应该给医院带来可观的经济效益；更加重要的是设备运行良好、安全和稳定。

单一制氧机是不能产生医用氧气的，氧气的制取需要有合适的空气压力，才能完成PSA制取氧气过程。空气动力装置是采用中外合资阿特拉斯的高效螺杆式空气压缩机，因其优良的品质，使其成为世界压缩机行业人性智能化设计最好品牌。预留充裕大马力制冷量,压缩空气经充分预冷再制冷，露点温度稳定，使超过99.9%的水气形成水蒸气、水滴排出。而空气洁净系统同样采用阿特拉斯的空气过滤器，能过滤粉末颗粒直径0.01um，除油精度达0.003mg/m3。优质品牌的产品选用，科学合理的设计和配置，能充分保证PSA制氧系统具有产氧纯度高，输出压力稳定，流量均恒，故障率极低等特点。该设备开机30分钟内即可产出符合相应规范的氧气，同时成套系统还具有运行稳定、持久、可靠、环保节能、噪音低等优势。

制氧机产气量：5Nm3/h、10Nm3/h、15Nm3/h、25Nm3/h、31Nm3/h、45Nm3/h （产气量大小选择根据医院规模定）

三、医用氧气钢瓶供应源

氧气汇流排按规范要求系统配备自动切换汇流排作为生命支持区域应急

备用氧源。汇流排氧站主要设备：氧气汇流排、自动控制柜和金属高压管（专用脱氧高压铜管）、氧气瓶（院方自备）等组成。

工作方式：采用双排氧气瓶，一用一备，双路控制系统。

技术参数：储量：6、10、20瓶气态氧气（根据医院规模定）；额定最大出口流量：30m3/h；额定进口压力15MPa；减压器的额定出口压力0.8MPa（可调）；站内温度控制：10～38℃；站内氧气浓度控制：＜23%。

5、氧气分气缸

在系统中心站控制室内安装氧气分气缸一台，起气体聚积、分支的作用。分气缸进出口接口数量根据工程情况确定，并预留备用接口。材质：不锈钢。

6、氧气二级稳压箱

为保证各病区病房终端的压力稳定，特在各病区副管道上配置氧气二级稳压箱（采用双路设计）。将主管道送来的氧气压力减压到各科室使用的不同压力,以便各科室使用的气体恒压恒量，同时配有压力表，便于观测病区使用压力是否正常，确保系统安全运行。

氧气在供氧中心调压至中压输送。再由各楼层氧气二级稳压箱将压力减至0.2～0.5MPa,保证使用麻醉机、呼吸机和其它医疗器械的终端处压力不低于0.4MPa,普通病房终端压力不低于0.2MPa。在使用状态下，最远管道压力损失不得超过10%。减压稳压装置内设有安全阀，当压力过高时，安全阀自动启动泄压，确保安全运行。

7、氧气流量计

为了方便各科室进行流量计量，在各楼层副管道上安装一套数字式氧气流量计，数码显示，最小测量0.25立方米/小时，精度2％，流量计前设检修通道及检修阀（在检修流量计时，不影响供气）。

流量计对各科室用氧气量进行计量，一能方便地实行科室核算；二能及时发现管道氧气是否泄漏；三能促进科室节约用氧，减少院方开支，是目前供氧系
