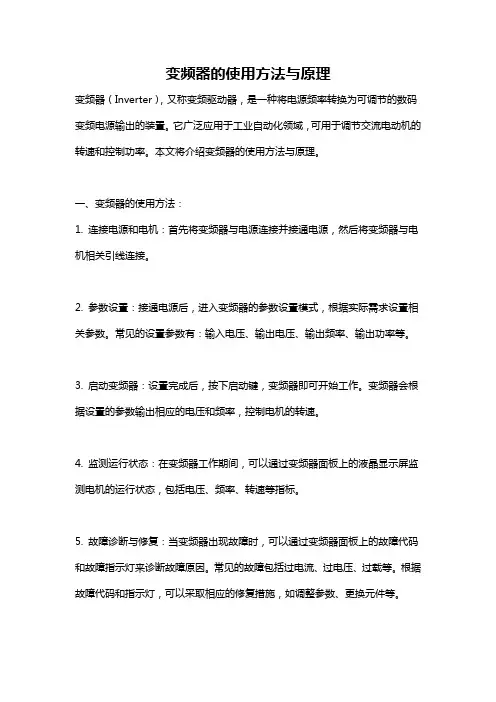

变频器的使用方法与原理

变频器的使用方法与原理变频器（Inverter），又称变频驱动器，是一种将电源频率转换为可调节的数码变频电源输出的装置。

它广泛应用于工业自动化领域，可用于调节交流电动机的转速和控制功率。

本文将介绍变频器的使用方法与原理。

一、变频器的使用方法：1. 连接电源和电机：首先将变频器与电源连接并接通电源，然后将变频器与电机相关引线连接。

2. 参数设置：接通电源后，进入变频器的参数设置模式，根据实际需求设置相关参数。

常见的设置参数有：输入电压、输出电压、输出频率、输出功率等。

3. 启动变频器：设置完成后，按下启动键，变频器即可开始工作。

变频器会根据设置的参数输出相应的电压和频率，控制电机的转速。

4. 监测运行状态：在变频器工作期间，可以通过变频器面板上的液晶显示屏监测电机的运行状态，包括电压、频率、转速等指标。

5. 故障诊断与修复：当变频器出现故障时，可以通过变频器面板上的故障代码和故障指示灯来诊断故障原因。

常见的故障包括过电流、过电压、过载等。

根据故障代码和指示灯，可以采取相应的修复措施，如调整参数、更换元件等。

二、变频器的工作原理：变频器主要包含整流器、滤波器、DC母线、逆变器等组成部分。

下面将详细介绍这些组成部分的工作原理。

1. 整流器：整流器将交流电源转换为直流电源，通常采用整流桥或交流调压器等电路实现。

整流器的作用是将电源电压稳定下来，为逆变器提供稳定的直流电源。

2. 滤波器：滤波器用于滤除整流器输出中的脉动电流和高频噪声，使得直流电源更加稳定。

通常采用电感和电容组成的低通滤波器。

3. DC母线：DC母线是连接整流器和逆变器的中间环节，它存储了稳定的直流电能。

当电机需要输出更大功率时，可以从DC母线上获取能量，以满足电机的需求。

4. 逆变器：逆变器是变频器最关键的部分，它将直流电源转换为可调节的交流电源。

逆变器通常采用双向开关器件（如IGBT）组成的全桥逆变电路，通过改变开关的开关频率和占空比，可以调节输出的电压和频率。

中高压变频器工作原理

中高压变频器工作原理
中高压变频器是一种用于调节电动机速度的设备，广泛应用于工业领域。

本文
将介绍中高压变频器的工作原理及其应用。

一、工作原理
中高压变频器主要由整流器、滤波器、逆变器、控制电路等部分组成。

其工作
原理如下：
1.整流器：
–将交流电源转换为直流电源，用于供电给逆变器。

2.滤波器：
–对整流器输出的直流电进行滤波，去除波动，确保逆变器获得稳定的直流电源。

3.逆变器：
–将直流电源转换为交流电源，实现电机转速调节。

–逆变器通过调节输出频率和电压的方式来控制电机的转速。

4.控制电路：
–监测反馈信号，控制逆变器输出的频率和电压，实现对电机速度的精准控制。

–控制电路通常采用闭环控制，根据电机的负载和运行状态动态调整输出信号。

二、应用场景
中高压变频器在工业生产中起着至关重要的作用，主要应用于以下场景：
1.风机应用：
–在工业通风系统中，中高压变频器可以根据实际需要调节风机的运行速度，实现能耗优化和系统稳定运行。

2.泵类应用：
–在水泵系统中，中高压变频器可以根据水压需求调节泵的转速，提高系统的节能性能，延长泵的使用寿命。

3.压缩机应用：
–中高压变频器可以根据空气压缩机的工作需求调节其转速，实现更高效的压缩过程，提高生产效率。

结语
中高压变频器作为电机调速的重要设备，通过整流、滤波、逆变、控制电路等
部分的协同工作，实现了对电机运行速度的精确控制，广泛应用于工业自动化领域。

希望通过本文的介绍，读者能更好地了解中高压变频器的工作原理及应用场景。

高压变频器工作原理

高压变频器工作原理一、概述高压变频器是一种电力调节装置，用于控制高压电动机的转速和扭矩。

它通过调整电源的频率和电压来控制电动机的运行，实现对电动机的精确控制。

本文将详细介绍高压变频器的工作原理及其相关技术。

二、工作原理1. 电源输入高压变频器通常使用三相交流电作为输入电源。

输入电源经过整流、滤波等处理后，得到稳定的直流电源。

这个直流电源会被高压变频器内部的逆变器部分转换为可调的交流电源。

2. 逆变器逆变器是高压变频器的核心部件，它将直流电源转换为可调的交流电源。

逆变器采用先进的功率电子器件，如IGBT（绝缘栅双极型晶体管），通过控制开关管的导通和关断，将直流电源转换为可调的交流电源。

3. 控制系统高压变频器的控制系统包括主控制器、触摸屏、编码器等。

主控制器负责接收来自触摸屏和编码器的指令，并根据指令调整逆变器的输出频率和电压。

触摸屏用于操作和设置高压变频器的参数，编码器用于实时监测电动机的转速和位置。

4. 输出电源逆变器经过控制系统的调节后，将可调的交流电源输出给高压电动机。

输出电源的频率和电压可根据需要进行调整，以满足不同工况下电动机的运行要求。

通过调整输出频率，可以实现电动机的变速运行；通过调整输出电压，可以实现电动机的调节扭矩。

5. 保护系统高压变频器内置了多种保护功能，以保证电动机和变频器的安全运行。

常见的保护功能包括过流保护、过压保护、欠压保护、过载保护等。

当电动机或变频器发生异常情况时，保护系统会及时采取措施，如切断电源，以避免进一步损坏。

三、应用领域高压变频器广泛应用于各个行业，如电力、冶金、石化、矿山等。

它可以用于控制高压电动机的转速和扭矩，实现对生产过程的精确控制。

例如，在电力行业中，高压变频器可用于控制发电机组的转速和频率，以实现电网与发电机组的同步运行。

四、优势与挑战1. 优势高压变频器具有以下优势：- 精确控制：通过调整输出频率和电压，可以实现对电动机的精确控制，满足不同工况下的运行需求。

变频器工作原理与结构图文详解—变频器的功能作用分析

变频器工作原理与结构图文详解—变频器的功能作用分析变频器变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

变频器基本组成变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。

整流单元：将工作频率固定的交流电转换为直流电。

高容量电容：存储转换后的电能。

逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。

控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。

变频器的结构与原理图解变频器的发展也同样要经历一个徐徐渐进的过程，最初的变频器并不是采用这种交直交：交流变直流而后再变交流这种拓扑，而是直接交交，无中间直流环节。

这种变频器叫交交变频器，目前这种变频器在超大功率、低速调速有应用。

其输出频率范围为：0-17（1/2－1/3 输入电压频率），所以不能满足许多应用的要求，而且当时没有IGBT，只有SCR，所以应用范围有限。

变频器其工作原理是将三相工频电源经过几组相控开关控制直接产生所需要变压变频电源，其优点是效率高，能量可以方便返回电网，其最大的缺点输出的最高频率必须小于输入电源频率1/3或1/2，否则输出波形太差，电机产生抖动，不能工作。

故交交变频器至今局限低转速调速场合，因而大大限制了它的使用范围。

变频器电路结构框架图矩阵式变频器是一种交交直接变频器，由9个直接接于三相输入和输出之间的开关阵组成。

变频器的工作原理

变频器的工作原理一、引言变频器是一种用于控制交流电动机转速的电子设备，广泛应用于工业生产中。

本文将详细介绍变频器的工作原理，包括基本原理、主要组成部分和工作过程。

二、基本原理变频器的基本原理是通过改变输入电源的频率来控制电机的转速。

传统的交流电源提供的电力是固定频率的，例如50Hz或60Hz，而变频器可以将输入电源的频率调节为不同的数值，从而改变电机的转速。

三、主要组成部分1. 整流器：变频器的输入电源通常为交流电，整流器用于将交流电转换为直流电。

整流器通常由整流桥电路组成，将交流电转换为直流电供给后续的逆变器使用。

2. 逆变器：逆变器是变频器的核心部件，它将直流电转换为可调频率的交流电。

逆变器通常由多个功率晶体管或IGBT组成，通过控制这些晶体管的开关状态，可以产生不同频率的交流电。

3. 控制单元：控制单元是变频器的大脑，它负责接收用户的指令，并根据指令控制逆变器的工作。

控制单元通常由微处理器和相关电路组成，可以实现多种功能，如速度控制、转矩控制等。

4. 过载保护装置：变频器通常配备过载保护装置，用于监测电机的负载情况。

当电机负载过大时，过载保护装置会自动切断电源，以保护电机和变频器不受损坏。

四、工作过程变频器的工作过程可以分为以下几个步骤：1. 输入电源经过整流器转换为直流电，并供给逆变器使用。

2. 控制单元接收用户的指令，根据指令控制逆变器的工作。

用户可以通过控制单元设置电机的转速、转矩等参数。

3. 逆变器根据控制单元的指令，控制功率晶体管或IGBT的开关状态，产生可调频率的交流电。

交流电的频率决定了电机的转速。

4. 变频器将调节后的交流电供给电机，电机根据输入的电源频率进行工作。

由于变频器可以调节输入电源的频率，因此可以实现电机的无级调速。

5. 过载保护装置实时监测电机的负载情况，当负载过大时，自动切断电源，保护电机和变频器。

五、应用范围变频器广泛应用于工业生产中，特别是需要对电机转速进行精确控制的领域。

变频器的工作原理

变频器的工作原理一、引言变频器是一种电力电子设备，用于控制交流电机的转速和扭矩。

它通过改变电源电压和频率，实现对电机的精确控制。

本文将详细介绍变频器的工作原理。

二、工作原理1. 电源输入变频器通常由三相交流电源供电。

交流电源经过整流和滤波后，得到稳定的直流电压。

2. 逆变器逆变器是变频器的核心部件，它将直流电压转换为交流电压。

逆变器采用高频开关器件（如IGBT）来控制电流的流动。

通过调整开关器件的开关频率和占空比，逆变器可以产生不同频率和幅值的交流电压。

3. 控制单元控制单元是变频器的智能部分，它接收用户输入的控制信号，并根据设定的参数计算出逆变器的工作状态。

控制单元通常由微处理器和逻辑电路组成，它可以实现多种控制策略，如恒转矩控制、恒功率控制等。

4. 输出滤波器输出滤波器用于滤除逆变器产生的高频噪声，使输出电压更加纯净。

滤波器通常由电感和电容组成，可以有效地消除电磁干扰。

5. 反馈回路为了实现对电机的闭环控制，变频器通常需要接入反馈回路。

反馈回路可以监测电机的转速、电流等参数，并将这些信息反馈给控制单元。

控制单元根据反馈信号对逆变器的输出进行调整，以实现所需的控制效果。

6. 保护功能变频器通常具有多种保护功能，以保证设备和操作人员的安全。

常见的保护功能包括过流保护、过压保护、欠压保护、过载保护等。

当变频器检测到异常情况时，会自动切断电源或调整输出参数，以避免设备损坏。

7. 其他功能除了基本的转速和扭矩控制外，现代变频器还具有许多其他功能。

例如，它们可以实现多台电机的同步控制、运行数据的记录和分析、网络通信等。

三、应用领域变频器广泛应用于工业生产中的各种电机驱动系统。

它们可以用于风机、水泵、压缩机、输送机等各种设备。

变频器的精确控制能力可以提高设备的效率，降低能耗，延长设备寿命。

四、总结变频器是一种用于控制交流电机的电力电子设备。

它通过改变电源电压和频率，实现对电机的精确控制。

变频器由电源输入、逆变器、控制单元、输出滤波器、反馈回路、保护功能等组成。

变频器的基本组成和原理

变频器的基本组成和原理变频器是一种能够改变交流电频率的电气设备，通常用于控制交流电机的转速和扭矩。

它是由许多不同的组件组成的，每个组件都承担着特定的功能，合起来实现了变频器的工作原理。

整流器位于变频器的输入端，它主要负责将交流电源转换为直流电源。

整流器的主要组件是六个整流二极管，它们通过交流输入产生的正半周期和负半周期来进行整流操作。

整流器通常配有一个电感和电容，以减小输出波纹并稳定电压。

中间直流环节是由电容电池组成的，它用于平滑整流器输出的直流电压。

电容电池能够存储一定量的能量，以克服变频器在输出电压变化时的不稳定性并提供稳定的电流输出。

逆变器是变频器的最重要组成部分，它将直流电压转换为可调频率和可调幅度的交流电压。

逆变器由多个开关器件（例如IGBT）组成，这些开关器件以高频率开关操作来控制输出电压的形状和频率。

逆变器会根据控制单元的指令来改变输出波形和频率，进而控制交流电机的转速和扭矩。

控制单元是变频器的核心部分，它通常由一台微处理器组成，用于接收和处理各种输入信号并控制变频器的输出。

控制单元根据用户的需求或系统的需求来调整变频器的输出频率、电压和其他参数。

它还可以用于监测和保护变频器的运行状态，例如过电流、过压和短路等故障。

变频器的工作原理是通过控制逆变器的输出频率来改变交流电机的转速。

当用户需要改变电机转速时，控制单元将指令发送给逆变器，逆变器通过调整开关器件的开关频率和占空比来改变输出电压的形状和频率。

这种输出信号将交流电机驱动为不同的转速和扭矩。

总结起来，变频器是由整流器、中间直流环节、逆变器和控制单元组成的。

整流器将交流电源转换为直流电源，中间直流环节用于平滑直流电压，逆变器将直流电压转换为可调频率和可调幅度的交流电压，控制单元接收和处理输入信号并控制变频器的输出。

变频器通过调整输出频率来改变交流电机的转速和扭矩，实现对交流电机的精确控制。

变频器电路原理

变频器电路原理
变频器电路原理是实现电源电压和频率的变换，以满足不同电气设备和系统的要求。

它通常由三个主要部分组成：整流器、逆变器和滤波器。

整流器的作用是将输入电源的交流电转换为直流电。

它通常采用二极管桥整流电路来完成这一转换过程。

整流器不仅可以将交流电转换为直流电，还可以对电源进行稳压和滤波。

这样可以确保输出的直流电具有稳定的电压和较低的波纹。

逆变器是变频器电路中的核心部分。

它将直流电源转换为需要的交流电源，其频率和电压的调节取决于所需的输出。

逆变器通常采用开关桥式逆变电路，其中包括多个开关管和二极管。

通过适当控制开关管的导通和断开，可以实现交流电源频率和电压的调整。

滤波器的作用是对逆变器输出的交流电进行滤波，以去除高频噪声和谐波。

滤波器通常由电感和电容组成，通过选择合适的电感和电容数值，可以使滤波器对特定频率的信号具有较高的阻抗，从而实现滤波效果。

总的来说，变频器电路利用整流器将输入电源转换为直流电，然后通过逆变器将直流电转换为需要的交流电源，并通过滤波器对输出信号进行滤波。

这样可以实现对电源电压和频率的精确控制，满足不同设备和系统对电源的要求。

变频器工作原理

变频器工作原理一、引言变频器是一种电力电子设备，用于控制交流电动机的转速和扭矩。

它通过改变电源频率和电压，实现对机电的精确控制。

本文将详细介绍变频器的工作原理。

二、工作原理1. 变频器的组成变频器由整流器、滤波器、逆变器、控制电路等组成。

整流器将交流电转换为直流电，滤波器用于减小电源噪声和波动，逆变器将直流电转换为可调的交流电，控制电路用于监测和控制变频器的运行状态。

2. 变频器的控制方式变频器有开环控制和闭环控制两种方式。

开环控制是根据用户设定的频率和电压输出信号，直接控制逆变器的输出；闭环控制则通过反馈回路，将实际输出与设定值进行比较，调整逆变器的输出，以实现更精确的控制。

3. 变频器的工作过程变频器的工作过程可以分为以下几个步骤：(1) 输入电源：交流电源输入到整流器，经过整流和滤波后，转换为直流电源。

(2) 逆变器控制：控制电路根据用户设定的频率和电压信号，控制逆变器的输出。

(3) 逆变器输出：逆变器将直流电源转换为可调的交流电源，供给交流机电。

(4) 机电控制：交流机电通过接收变频器输出的电源，实现转速和扭矩的精确控制。

4. 变频器的频率和电压控制变频器可以通过改变输出频率和电压来控制机电的转速和扭矩。

频率控制是通过改变逆变器的开关频率来实现的，而电压控制则是通过调整逆变器的输出电压来实现的。

变频器可以根据用户需求，实现机电的精确控制，提高生产效率和节约能源。

5. 变频器的优势使用变频器控制机电具有以下优势：(1) 节能：变频器可以根据实际负载需求，调整机电的转速和扭矩，避免机电长期运行在高负载下，节约能源。

(2) 精确控制：变频器可以实现机电的精确转速和扭矩控制，提高生产效率和产品质量。

(3) 软启动：变频器可以实现机电的软启动，避免机电启动时的冲击和损坏。

(4) 减少维护成本：通过精确控制机电的运行状态，可以延长机电的使用寿命，减少维护成本。

三、应用领域变频器广泛应用于各个行业，包括工业创造、石油化工、交通运输、建造等。

逆变器与变频器

逆变器与变频器
3.逆变器控制技术
逆变器与变频器
3.逆变器控制技术
逆变器与变频器
二变频器及其控制方式
1.变频器的概念及工作原理 2.变频器的类型 3.变频器的控制方式
逆变器与变频器
1.变频器的概念及工作原理
逆变器与变频器
2 变频器的类型
(1)交-直-交变频器 (2)交-交变频器
逆变器与变频器
（1）交-直-交变频器
逆变器与变频器
（2）交-交变频器
逆变器与变频器
3.变频器的控制方式 (1)正弦脉宽调制控制方式 (2)电压空间矢量控制方式 (3)矢量控制方式 (4)直接转矩控制方式
新能源汽车技术
谢谢观看！
新能源汽车技术
逆变器与变频器
逆变器与变频器
一逆变器及其控制.逆变器控制技术
逆变器与变频器
1.逆变器的概念及工作原理
逆变器与变频器
1.逆变器的概念及工作原理
逆变器与变频器
2.逆变器的分类
(1)逆变器按波弦性质分为正弦波逆变器和方波逆变器。 (2)逆变器按源流性质分为有源逆变器和无源逆变器两种。

《变频调速技术与应用》复习资料(16级复习资料)

《变频技术及应用》复习大纲1、变频器主要是由主电路、控制电路组成，或由整流回路、中间回路、逆变回路。

2、什么是变频器？变频器是利用电力半导体器件的通断作用将电源频率变换为另一电源频率的控制装置。

3、变频就是改变供电频率，通过改变交流电频率的方式实现交流电控制的技术就叫变频技术。

4、变频器通常包含2个组成部分：整流器（rectifier）和逆变器（Inverter）。

其中，整流器将输入的交流电转换为直流电，逆变器将直流电再转换成所需频率的交流电。

5、恒转矩负载指那些负载转矩的大小，仅仅取决于负载的轻重，而和转速大小无关的负载。

恒功率负载指负载转矩的大小与转速成反比，而其功率基本维持不变的负载。

6、变频器类别❖A)按变换环节分类交--交、交---直----交❖B)按电压调制方式分类PAM、PWM❖C)按直流环节的储能方式分类电压型、电流型7、按输出波形分：1)PAM(脉冲幅度调制 )2)PWM (脉冲宽度调制 ))3)SPWM(正弦脉宽调制 )9、变频的控制技术1、标量控制2、VC矢量控制3、DTC控制10、各种电力电子器件均具有导通和阻断二种工作特性。

注：电力电子技术起步于晶闸管，普及于GTR，提高于IGBT。

14、当晶闸管的额定电压小于实际要求时，可以采用两个或两个以上同型号器件相串联。

15、为什么要进行晶闸管过电流保护？造成晶闸管过电流的重要原因是：电网电压波动太大、电动机轴上拖动的负载超过允许值、电路中管子误导通以及管子击穿短路等。

16、晶闸管的过电流常见的保护有以下几种：1）快速熔断器保护2）过电流继电器保护3）限流与脉冲移相保护4）利用反馈控制作过电流保护5）直流快速开关电流保护为什么要进行晶闸管的过电压保护？晶闸管从导通到阻断和开关电路一样，因为有电感释放能量，所以会产生过电压。

这可能会导致管子的反向击穿，所以必须采取保护措施。

常用的保护方法是在晶闸管两端并接RC吸收元件。

20、门极关断晶闸管GTO（gate turn off thyristor）。

一文看懂变频器和逆变器的区别

一文看懂变频器和逆变器的区别本文首先介绍了变频器工作原理及作用，几次介绍了逆变器的工作原理及特点，最后阐述了变频器和逆变器的区别是什么，具体的跟随小编一起来了解一下。

变频器简介变频器（Variable-frequencyDrive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

变频器工作原理变频是现代电力电子技术领域发展而来的，是我们常用的直流电与交流电之间的变换装置。

它还可以改变我们交流电的频率，来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

上图为变交流频率的电路，P、N为变流器电路，可以把交流电整定为直流电，并加载到负荷Z，当给P的脉冲信号成正弦规律时，整定出的直流呈正弦的规律，为正弦曲线的上半部分，周期为脉冲信号的正弦规律周期，是交流电周期的整数倍。

通过P和N的配合，就形成了在负荷Z上的周期正弦电流，并且频率可以根据脉冲信号周期调节，这就是变频器的工作原理。

变频器作用一、可调的转矩极限。

变频器原理图讲解

变频器是一种电力电子设备用于控制电机的转速和转矩
变频器的主要功能是改变交流电的频率和电压
变频器的工作原理是通过改变交流电的频率来控制电机的转速
变频器的应用广泛如工业自动化、家用电器等领域
变频器的工作原理
变频器主要由整流器、逆变器和控制单元组成
整流器将交流电转换为直流电
逆变器将直流电转换为交流电
功率模块：将直流电转换为交流电驱动电机
驱动电路：控制功率模块的输出实现对电机转速和转矩的控制
控制电路：接收控制信号控制驱动电路的输出实现对电机转速和转矩的控制
保护电路原理图解析
过电流保护：当电流超过设定值时自动切断电源过电压保护：当电压超过设定值时自动切断电源欠电压保护：当电压低于设定值时自动切断电源过热保护：当温度超过设定值时自动切断电源短路保护：当电路发生短路时自动切断电源接地保护：当电路接地时自动切断电源
主电路原理图解析
主电路：变频器的核心部分负责将交流电转换为直流电
整流器：将交流电转换为直流电为变频器提供稳定的直流电源
逆变器：将直流电转换为交流电实现变频调速
控制电路：控制逆变器的开关频率实现变频调速
控制电路原理图解析
控制电路：用于控制变频器的运行状态和
参数设置
控制信号：包括频率、电压、
添加副标题
变频器原理图讲解
汇报人：
目录
PRT One
添加目录标题
PRT Two
变频器原理概述
PRT Three
变频器电路原理图解析
PRT Five
变频器在自动化系统中的应用
PRT Four
变频器参数设置与调试
PRT Six

变频器的工作原理及功能初步简介

菱、韩国变频器、台湾变频器台达、香港变频器。
•
按电压等级分类：
•
⑴、高压变频器：3KV、6KV、10KV
•
⑵、中压变频器：660V、1140V
•
⑶、低压变频器：220V、380V
•
按电压性质分类：
•
⑴、交流变频器：AC-DC-AC(交-直-交)、AC-AC(交-
交)
•
⑵、直流变频器：DC-AC(直-交)
• 高容量电容：存储转换后的电能。 • 逆变器：由大功率开关晶体管阵列组成电子开关，
将直流电转化成不同频率、宽度、幅度的方波。 • 控制器：按设定的程序工作，控制输出方波的幅
度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。
变频器的分类
• 按变换的环节分类：
•
(1)交-直-交变频器，则是先把工频交流通过
IGCT简介
• IGCT集成门极换流晶闸管(Intergrated Gate Commutated Thyristors)是一种中压变频器开发的用于巨型电力电子成套装置中的新型电力半导体开关器件( 集成门极换流晶闸管=门极换流晶闸管+门极单元)。1997年由ABB公司提出。 IGCT使变流装置在功率、可靠性、开关速度、效率、成本、重量和体积等方面都取得了巨大进展，给电力电子成套装置带来了新的飞跃。IGCT是将GTO 芯片与反并联二极管和门极驱动电路集成在一起，再与其门极驱动器在外围以低电感方式连接，结合了晶体管的稳定关断能力和晶闸管低通态损耗的优点，在导通阶段发挥晶闸管的性能，关断阶段呈现晶体管的特性。IGCT具有电流大、阻断电压高、开关频率高、可靠性高、结构紧凑、低导通损耗等特点，而且成本低，成品率高，有很好的应用前景。已用于电力系统电网装置（100MVA）和的中功率工业驱动装置（5MW）IGCT在中压变频器领域内成功的应用了11年的时间（到09年为止），由于IGCT的高速开关能力无需缓冲电路，因而所需的功率元件数目更少，运行的可靠性大大增高。

变频器在光伏逆变器中的应用

变频器在光伏逆变器中的应用在光伏电站中，逆变器是电能传输的核心部分。

它可以将直流电转换为交流电，使得光伏电站所产生的电能可以输出到电网中。

然而，在逆变器的电路中，交流电的频率需要精确控制，以确保电网的稳定性和电能转换的效率。

因此，变频器被广泛应用于光伏逆变器中。

一、变频器的工作原理变频器是一种用于调节电机驱动电源电压和频率的装置。

在光伏逆变器中，变频器被用于控制输出交流电的频率和电压，使其符合电网的要求。

变频器通常由三个部分组成：整流器、滤波器和逆变器。

整流器将交流电转换为直流电，并通过电容器和电感器组成的滤波器将电流平滑化；逆变器将平滑后的直流电转换为交流电，并通过控制电路调节交流电的频率和电压。

二、变频器在光伏逆变器中的角色在光伏电站中，太阳能电池板将太阳能转化为直流电，并将其输送到光伏逆变器中。

逆变器将直流电转化为交流电并输出到电网中。

由于电网需要稳定的交流电源，所以逆变器需要将输出的交流电的频率和电压控制在合适的范围内。

这时，变频器就起到了重要的作用。

变频器可以精确地控制交流电的输出频率和电压，以确保输出电路的稳定性和效率。

通过调整变频器的工作状态，可以适应不同的电网要求和电流负载，从而实现最佳的电能转换效率。

此外，变频器还可以监测和记录输出电路的电流、电压和功率等参数，为光伏电站的管理和维护提供有效的数据支持。

三、变频器在光伏逆变器中的优势与传统逆变器相比，采用变频器的光伏逆变器具有以下优势：1. 更高的电能转换效率：变频器可以根据实际电流负载和电网要求动态调整输出频率和电压，使得电能转换的效率更高。

2. 更稳定的输出电路：采用变频器可以减少输出电路的电压和频率波动，提高电能传输的稳定性和可靠性。

3. 更便捷的维护管理：变频器可以监测和记录输出电路的参数，并自动诊断和排除故障，方便对光伏电站进行维护和管理。

四、总结变频器是光伏逆变器中不可或缺的部分。

它可以通过精确的电压和频率控制，提高光伏电站的电能转换效率和输出电路的稳定性和可靠性，同时为光伏电站的管理和维护提供有效的数据支持。

变频器逆变的工作原理

变频器逆变的工作原理
变频器是一种用来改变交流电的频率的装置。

它通过将输入的固定频率交流电转换成直流电，然后再将直流电转换成所需的输出频率交流电来实现频率的改变。

而逆变器则是将直流电转换成交流电的装置。

变频器的工作原理可以分为以下几个步骤：
1. 整流：将输入的交流电转换成直流电。

这一步骤通常通过使用整流桥来实现，整流桥由四个二极管组成，将输入的交流电转换成单向的直流电。

2. 滤波：对整流后的直流电进行滤波处理，以去除直流电中的高频波动，使得输出的直流电更稳定。

3. 逆变：将滤波后的直流电通过逆变器转换成所需的输出频率交流电。

逆变器通常由晶闸管、IGBT（绝缘栅双极型晶体管）等元件组成，通过控制这些元件的开关状态，可以将直流电转换成相应频率的交流电。

4. 控制：通过对逆变器中的开关元件进行控制，可以实现对变频器输出频率的调节。

这一步骤通常通过输入调节信号来实现，可以通过调节输入信号的频率和占空比来改变输出频率。

总结起来，变频器通过整流、滤波和逆变的过程，将输入的固定频率交流电转换成所需的输出频率交流电，从而实现对交流
电频率的改变。

逆变器是变频器中的一个重要组成部分，用于将直流电转换成交流电。

变频器在光伏逆变器中的应用及作用

变频器在光伏逆变器中的应用及作用光伏逆变器是将太阳能电池板产生的直流电转换成交流电的关键设备，也是实现光伏发电系统与电网连接的核心部件。

在光伏逆变器中，变频器扮演着不可或缺的角色。

本文将重点讨论变频器在光伏逆变器中的应用及其作用。

一、变频器在光伏逆变器中的应用光伏逆变器通常采用高频变频技术，用于将太阳能电池板输出的直流电转换为与电网频率和相位相同的交流电。

变频器是整个光伏逆变器的核心部件之一，用来控制光伏逆变器的输出功率和电压等参数。

在光伏逆变器中，变频器可以实现以下功能：1. 电压变换：太阳能电池板输出的直流电电压通常较低，而电网对电压的要求通常较高。

变频器可以根据需要将直流电电压升高或降低，以满足电网的要求。

2. 输出功率控制：光伏逆变器需要根据光照强度的变化，控制输出的交流电功率。

变频器通过调节输出电压和频率，可以实现对输出功率的精确控制。

3. 无功功率控制：电网对无功功率的要求通常较高，光伏逆变器需要能够实现无功功率的精确调节。

变频器可以通过改变输出电压和频率的相位，实现对无功功率的控制。

4. 故障保护：变频器在光伏逆变器中还起到了故障保护的作用。

它能够监测光伏逆变器的工作状态，一旦发现异常情况，如过压、过流或短路等，就会及时采取保护措施，避免进一步损坏设备。

二、变频器在光伏逆变器中的作用变频器作为光伏逆变器的核心部件之一，其作用不可忽视。

以下是变频器在光伏逆变器中的几个重要作用：1. 提高系统效率：光伏逆变器中的变频器能够精确控制输出的交流电压和频率，使得输出功率能够与电网的要求一致。

通过优化电能的传输和转换，可以提高光伏发电系统的整体效率。

2. 实现电网互联：光伏逆变器需要将直流电转换为交流电，并将其与电网连接。

变频器在此过程中起到了关键作用，它能够确保转换后的交流电参数与电网的参数一致，实现光伏发电系统与电网的互联。

3. 保护设备安全：光伏逆变器中的变频器能够监测设备的工作状态，一旦发现异常情况，如过压、过流或短路等，就会立即采取保护措施，防止设备受损或发生故障，保护光伏发电系统的安全稳定运行。

变频器作用及工作原理

变频器作用及工作原理变频器又称为变频调速器，是一种用于控制交流电动机速度的电气设备。

随着现代工业技术的不断进步，变频器已经成为许多行业不可缺少的设备。

一、变频器的作用传统电机的运转速度受到电网频率的影响，而变频器可以改变电机的供电频率，从而实现电机速度的调节。

变频器的作用可概括为以下三点：1. 实现电机速度调节变频器通过改变电机的供电频率来调节电机的转速。

当电机运行在低速时，速度的减小会引起电机的转矩增加，这种转矩称之为“电磁转矩”。

变频器可通过控制电机的供电频率来调节电机的转矩，从而实现精确的调速。

2. 实现能量节约传统的启动方法往往会产生较高的起动电流，这会导致电网的电压降低，同时也会损耗电网的能量。

而变频器启动电机时，可通过逐步增加电机的供电频率，实现平稳启动，从而避免启动时的大电流。

此外，变频器还可以根据负载变化自动调整电机的转速，从而实现能量的有效利用。

3. 实现保护作用传统电机运行时，负载变化大会导致电机损坏的风险。

而变频器配备了多种保护功能，包括过载保护、欠载保护、过流保护等，能够有效避免电机损坏。

二、变频器的工作原理变频器主要由电源、整流器、逆变器、控制模块、滤波器、输出变压器以及供电电机等部分组成。

其工作原理可分为两个阶段：整流阶段和逆变阶段。

1. 整流阶段变频器的整流器将交流电源转换为直流电源，通常采用三相全控桥整流电路（或中点整流电路）。

在这个阶段，变频器将交流电源通过整流器转换为直流电源，并将直流电源存储在电容器中。

2. 逆变阶段逆变器将直流电源转换为可调的交流电源，通过控制输出频率和幅值来实现变频调速。

在逆变阶段，变频器主要由三部分组成：PWM 控制模块、输出过滤滤波器和逆变器输出变压器。

（1）PWM 控制模块PWM（Pulse Width Modulation）控制模块是变频器的核心部分，通过对控制信号的调节，来实现对输出电压频率和幅值的调节。

如果需要电机以特定的转速运行，变频器会根据转速设定值调节输出频率，从而实现电机的调速。

变频器与逆变器、斩波器

1．变频器与逆变器、斩波器变频调速是以变频器向交流电动机供电，并构成开环或闭环系统。

变频器是把固定电压、固定频率的交流电变换为可调电压、可调频率的交流电的变换器，是异步电动机变频调速的控制装置。

逆变器是将固定直流电压变换成固定的或可调的交流电压的装置（∆X－AX变换）。

将固定直流电压变换成可调的直流电压的装置称为斩波器（∆X－∆X变换）。

2．变压变频调速（ςςςΦ）在进行电机调速时，通常要考虑的一个重要因素是，希望保持电机中每极磁通量为额定值，并保持不变。

如果磁通太弱，即电机出现欠励磁，将会影响电机的输出转矩，由TM＝KT Φ M I 2 XO∑ ϕ 2(式中 TM ：电磁转矩，Φ M ：主磁通，I 2 ：转子电流，XO∑ ϕ 2 ：转子回路功率因素，KT ：比例系数)，可知，电机磁通的减小，势必造成电机电磁转矩的减小。

由于电机设计时，电机的磁通常处于接近饱和值，如果进一步增大磁通，将使电机铁心出现饱和，从而导致电机中流过很大的励磁电流，增加电机的铜损耗和铁损耗，严重时会因绕组过热而损坏电机。

因此，在改变电机频率时，应对电机的电压进行协调控制，以维持电机磁通的恒定。

为此，用于交流电气传动中的变频器实际上是变压（ςαριαβλε ςολταγε，简称ςς）变频（ςαριαβλε Φρεθυενχψ，简称ςΦ）器，即ςςςΦ。

所以，通常也把这种变频器叫作ςςςΦ装置或ςςςΦ。

根据异步电动机的控制方式不同，变压变频调速可分为恒定压频比（ς/Φ）控制变频调速、矢量控制（ΦOX）变频调速、直接转矩控制变频调速等。

3．变频器分类τ从变频器主电路的结构形式上可分为交－直－交变频器和交－交变频器。

交－直－交变频器首先通过整流电路将电网的交流电整流成直流电，再由逆变电路将直流电逆变为频率和幅值均可变的交流电。

交－直－交变频器主电路结构如下图。

υ从变频电源的性质上看，可分为电压型变频器和电流型变频器。

对交－直－交变频器，电压型变频器与电流型变频器的主要区别在于中间直流环节采用什么样的滤波器。

变频器用途及原理

变频器用途及原理变频器，也称为变频调速装置，是一种用于控制电动机转速的电子设备。

它通过改变电源电压的频率和幅度，从而实现对电动机转速的精确控制。

变频器的应用十分广泛，可以在工业、冶金、石化、建筑、电力、交通等各个领域中见到。

下面我将详细介绍变频器的用途和原理。

一、变频器的用途：1. 工业生产：变频器可以控制电动机的转速和输出功率，从而实现对工业生产过程的精确控制。

它可以调节送风系统、送水系统和输送带等一些需要调速设备的工业设备。

2. 节能降耗：变频器可以减少电动机的启动过程中的冲击电流，从而减少能源消耗。

此外，它还可以通过调整电动机的负载率，实现节能降耗的目的。

3. 提高效率：变频器可以根据工艺要求灵活调整电机转速，从而实现生产系统的全面优化，提高生产效率。

4. 减少机械故障：变频器可以通过控制电动机的启动、停止和运行过程中的各项参数，保护电动机免受过载和过热等不利因素的损害，延长电机的使用寿命。

5. 精确控制：变频器可以根据工艺要求精确地调节电动机的转速和输出功率，从而实现对生产过程的精确控制。

6. 调速驱动：变频器可以将电能转换为机械能，驱动各种需要调速控制的机械设备，如风机、水泵、液压机等。

二、变频器的工作原理：变频器实际上是一种由功率半导体器件、逻辑控制器和传感器组成的系统，它的工作原理主要包括三个方面：整流、逆变和控制。

1. 整流：变频器首先将交流电源转换为直流电源，这是通过整流桥电路来实现的。

整流桥电路是由一组二极管和功率晶体管或晶闸管构成的，它将交流电源的正、负半周转换为直流信号。

2. 逆变：变频器将直流电源转换为可调频率和幅值的交流电源，这是通过逆变器来实现的。

逆变器是由控制开关管和滤波电路组成的，它将直流电源的电压和频率转换为可调节的交流电压，用于供电电动机。

3. 控制：变频器通过控制逆变器的开关管，调整输出电压的频率和幅值，从而控制电动机的转速和输出功率。

控制器可以根据工艺要求，通过与传感器的反馈信号进行比较和分析，以达到精确控制电动机转速的目的。
