钢结构-总复习1.
完整版)钢结构知识点总结
完整版)钢结构知识点总结第一章：钢结构的特点和应用范围钢结构具有自重较轻、可靠性高、抗震抗冲击性好、制造工业化程度高、塑性和韧性好、密闭性好、强度高等特点。
因此，它适用于大跨度结构、高层建筑、工业建筑、轻质结构、高耸结构、活动式结构、可拆卸或移动的结构、和大直径管道等领域。
结构设计的目的是确保安全性、耐久性和适用性。
荷载效应S和结构抗力R是影响结构可靠性的重要因素，而功能函数Z=R-S则用于描述结构完成预定功能状态。
极限状态设计方法包括承载能力极限状态和正常使用极限状态。
第二章：钢结构的材料钢材按照脱氧方法分为沸腾钢、半镇静钢、镇静钢、脱氧剂硅和锰。
热轧型钢是通过加热钢锭至1200-1300度，然后通过轧钢机将其轧制成所需形状和尺寸的钢材。
钢材的热处理方法包括淬火、正火和回火。
钢材疲劳是指在反复荷载下，在应力低于钢材抗拉强度甚至低于屈服点时突然断裂，属于脆性破坏。
焊接结构的应力幅和非焊接结构的应力幅和应力比是导致钢材疲劳的主要原因。
钢材的强度设计值按厚度划分是因为随着厚度或直径的减小，钢材的致密性较好，强素提高，塑性也提高，存在大缺陷的几率较小。
碳、硫和磷对钢材的性能有不同的影响。
钢结构的连接方法及其特点钢结构常用的连接方法包括焊缝连接、螺栓连接和铆接。
其中，焊缝连接适用于刚接和除直接承受动力荷载的结构外的大多数情况，具有构造简单、节约钢材、加工方便等优点，但也存在脆性增大、产生残余应力及残余变形等缺点。
螺栓连接适用于铰接，可以使用普通螺栓连接和高强度螺栓连接，具有现场作业快、容易拆除、维修方便等优点，但会增加制造工作量，削弱构件截面，比焊接多费钢材。
铆接适用于受力较小的情况下，具有塑性和韧性好、传力可靠、易于检查和保证等优点，但工艺复杂，用钢量多。
4.钢材牌号的表示方法国际上钢号的表示方法一般包括三个部分，即字首符号、钢材的强度值和钢材的质量等级。
以Q235-E43、Q345-E50、Q390、Q420-E55为例，43代表焊缝熔敷金属或对接焊缝的抗拉强度。

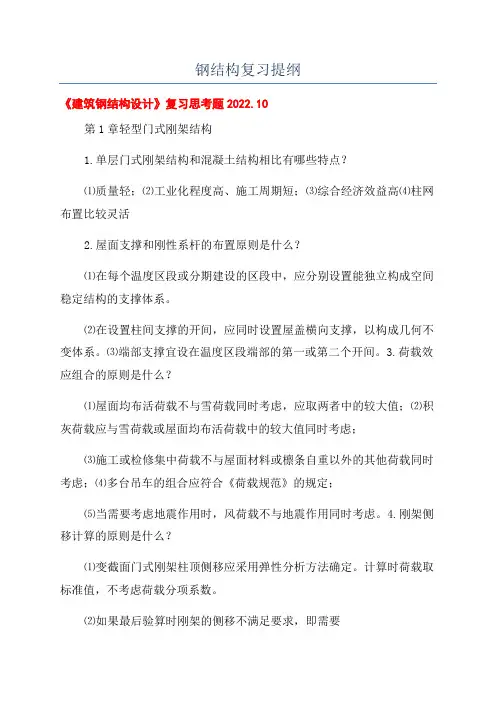

钢结构复习提纲
钢结构复习提纲《建筑钢结构设计》复习思考题2022.10第1章轻型门式刚架结构1.单层门式刚架结构和混凝土结构相比有哪些特点？⑴质量轻；⑵工业化程度高、施工周期短；⑶综合经济效益高⑷柱网布置比较灵活2.屋面支撑和刚性系杆的布置原则是什么？⑴在每个温度区段或分期建设的区段中，应分别设置能独立构成空间稳定结构的支撑体系。
⑵在设置柱间支撑的开间，应同时设置屋盖横向支撑，以构成几何不变体系。
⑶端部支撑宜设在温度区段端部的第一或第二个开间。
3.荷载效应组合的原则是什么？⑴屋面均布活荷载不与雪荷载同时考虑，应取两者中的较大值；⑵积灰荷载应与雪荷载或屋面均布活荷载中的较大值同时考虑；⑶施工或检修集中荷载不与屋面材料或檩条自重以外的其他荷载同时考虑；⑷多台吊车的组合应符合《荷载规范》的规定；⑸当需要考虑地震作用时，风荷载不与地震作用同时考虑。
4.刚架侧移计算的原则是什么？⑴变截面门式刚架柱顶侧移应采用弹性分析方法确定。
计算时荷载取标准值，不考虑荷载分项系数。
⑵如果最后验算时刚架的侧移不满足要求，即需要采用下列措施之一进行调整：放大柱或梁的截面尺寸；改铰接柱脚为刚接柱脚；把多跨框架中的摇摆柱改为上端和梁刚接的节点连接形式。
5.变截面柱在整体稳定计算时，内力和截面的取值有什么特点？实际上往往是大头截面用足，其应力大于小头截面，故公式左端第二项的弯矩M1，和有效截面模量We1应以大头为准。
6.斜梁的整体稳定计算有什么特点？隅撑布置的原则是什么？斜梁：⑴当斜梁坡度不超过1：5时，因轴力很小可按压弯构件计算其强度和刚架平面外的稳定，不计算平面内的稳定。
⑵实腹式刚架斜梁的平面外计算长度，取侧向支承点的间距。
当斜梁两翼缘侧向支承点间的距离不等时，应取最大受压翼缘侧向支承点间的距离。
斜梁不需要计算整体稳定性的侧向支承点间最大长度，可取斜梁下翼缘宽度的倍。
隅撑布置的原则：当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置隅撑(山墙处刚架仅布置在一侧)作为斜梁的侧向支承，隅撑的另一端连接在檩条上。
钢结构基本原理复习题
《钢结构基本原理》复习题一、单项选择题：1.当剪应力等于（ ）f y 时，受纯剪作用的钢材将转入塑性工作状态。
A. 31B. 21C. 3D. 22.在弹性阶段，侧面角焊缝上应力沿长度方向的分布为（ ）。
A.均匀分布B.一端大一端小C.两端大而中间小D.两端小而中间大3.选择轴心受压杆件的截面时，应注意选用（ ）的角钢。
A.肢宽而厚B.肢宽而薄C.肢窄而厚D.肢窄而薄 4.对于角焊缝，下列廉洁正确的是（ ）。
A.正面角焊缝的承载力高B.正面角焊缝的塑性好C.侧面角焊缝的承载力高D.凹形角焊缝应力集中严重5.对于高强螺栓，下列说法不对的是（ ）。
A.摩擦型高强螺栓只利用界面摩擦传力B.承压型高强螺栓先利用摩擦力后利用螺栓杆抗剪和承压传力C.承压型高强螺栓的承载力大于摩擦型高强螺栓D.承压型高强螺栓适宜于直接随动力荷载的结构中6.钢结构轴心受压构件的承载能力一般由（ ）决定。
A.强度B.刚度C.截面形状D.稳定性7.在对工字形钢梁进行变形验算时，下列说法不对的是（ ）。
A.变形验算属于正常使用极限状态B.不考虑螺栓孔引起的截面削弱C.验算荷载应采用标准值D.对动力荷载应乘动力系数8.进行钢实腹式轴心受拉构件设计时应验算的全部内容为（ ）。
A.强度B.强度与整体稳定C.强度与长细比D.强度与局部稳定9.结构用钢材，按含碳量分应属于（）。
A.各种含碳量的钢材B.高碳钢C.低碳钢D.中碳钢10.钢结构中最主要的连接方法是（）。
A.焊接连接B.普通螺栓连接C.铆钉连接D.高强螺栓连接11.钢结构中，一般用图形符号表示焊缝的基本形式，例如角焊缝用（）表示。
A.▼B.▽C.∨D.⊿12.钢结构焊缝的热裂纹防止措施之一是控制焊缝的（）。
A.宽度B.长度C.化学成分D.厚度13.下列钢筋化学成分中的有害元素为（）。
A.铁B.锰C.磷D.硅14.承重结构采用的钢材应具有（）。
A.抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证；焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保证B.抗拉强度、伸长率、屈服强度和碳含量的合格保证，对焊接结构尚应具有硫、磷含量的合格保证；焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保证C.抗拉强度、伸长率、屈服强度和冷弯试验的合格保证，对焊接结构尚应具有碳含量的合格保证；焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有硫、磷含量的合格保证D.抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有冷弯试验的合格保证；焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有碳含量的合格保证15.对承受局压的钢结构组合梁，腹板如配置横向加劲肋，则腹板横向加劲肋的（）。
钢结构知识点总结
钢结构知识点总结第一章绪论钢结构的特点1、钢结构自重较轻2、钢结构工作的可靠性较高3、钢材的抗振(震)性、抗冲击性好4、钢结构制造的工业化程度较高，施工周期短5、钢材的塑性，韧性好6、钢材的密闭性好7、钢材的强度高8、普通钢材耐锈蚀性差9、普通钢材耐热不耐火10、钢材低温时脆性增大。
钢结构的应用范围：大跨度结构：用钢结构重量轻。
高层建筑：用钢结构重量轻和抗震性能好。
强度高，截面尺寸小，提高有效使用面积。
工业建筑：用钢结构施工周期短，能承受动力荷载。
轻质结构：冷弯薄壁型钢，轻型钢。
高耸结构：轻，截面尺寸小。
抗震抗风。
活动式结构：轻。
可拆卸或移动的结构：轻，运输方便，拆卸方便。
容器和大直径管道：密闭性好。
抗震要求高的结构，急需早日交付的结构工程，特种结构。
结构设计的目的：安全性，耐久性，适用性。
影响结构可靠性的因素：荷载效应S和结构抗力RZ=R-S Z表示结构完成预定功能状态的函数，简称功能函数。
Z=0极限状态。
概论极限状态设计方法：承载能力极限状态：1.整个结构或结构的一部分失去平衡，如倾覆等.2.结构构件或链接因超过材料的强度而破坏，包括疲劳破坏，或过度变形不适于继续承载。
3.结构转变为机动体系4.结构或结构构件丧失整体稳定性。
5.低级丧失承载能力而破坏。
正常使用极限状态：1.影响正常使用或外观的变形2.影响正常使用或耐久性能的局部破坏（包括裂缝）影响正常使用的振动。
影响正常使用的其他特定状态。
可靠度：结构在规定的设计使用年限内，在规定的条件下，完成预定功能的概率。
钢结构连接是以破坏强度而不是屈服作为承载能力的极限状态。
第二章钢结构的材料钢材按照脱氧方法，分为沸腾钢，半镇静钢，镇静钢，脱氧剂硅和锰。
热轧型钢：钢锭加热至1200-1300度，通过轧钢机将其轧制成所需形状和尺寸。
热处理：淬火，正火，回火。
钢材疲劳：在反复荷载下在应力低于钢材抗拉强度甚至低于屈服点时突然断裂，属脆性破坏原因：焊接结构：应力幅非焊接结构：应力幅+应力比1.钢材的强度设计值为什么要按厚度进行划分？同种类钢材，随着厚度或者直径的减小，钢材的轧制力和轧制次数的增加，钢材的致密性较好，存在大缺陷的几率较小，故强素会提高，而且钢材的塑性也会提高。
钢结构复习资料
钢结构复习资料0填空1.在确定实际轴心压杆的稳定承载力，应考虑构件的初始缺陷。
初始缺陷是指初弯曲、荷载偏心、残余应力。
2.钢结构中采用的各种板材和型钢，都是经过多次辊扎形成的，薄钢板的屈服点比厚钢板的屈服点高。
3.受单向弯矩作用的压弯构件整体失稳可能存在两种形式为弯曲屈曲、侧扭屈曲。
4.钢梁进行刚度检算时，按结构的正常使用极限状态计算，荷载应按标准值计算；进行强度稳定检算时，按结构承载能力极限状态计算，荷载应按设计值计算。
5.双轴对称截面理想轴心压杆失稳主要有两种形式弯曲屈曲和扭转屈曲；单轴对称截面的实腹式轴心压杆绕其非对称轴失稳是弯曲屈曲，而绕其对称轴失稳是弯扭屈曲。
6.对焊接板梁强度计算，除进行抗弯强度、抗剪强度计算外，还应检算局部稳定和整体稳定。
7.焊接组合梁截面高度h根据最大高度、最小高度、经济高度三方面因素确定。
8.螺栓连接中，沿受力方向规定螺栓端距大于2d，是为了防止构件受剪破坏；要求螺栓夹紧长度不超过螺栓杆的5倍，为了防止板材弯曲变形。
9.受静力荷载作用的受弯杆件强度计算中采用了截面塑性发展系数，目的是考虑部分截面塑性。
10.某钢种牌号为Q235-A，其中A的含义是质量较差，某型钢符号为∠110*10，其表示的含义为边长*厚度。
11.格构式轴心压杆中，对绕虚轴（x轴）整体稳定检算时应考虑剪切变形影响，加大细长比。
12.钢梁在承受固定位置集中荷载或支座反力处设置支撑加筋肋，支撑加筋肋的端部承压及其与腹板的连接计算等需要单独计算。
13.建筑用钢材应具有良好的机械性能和加工性能，目前我国和世界上大多数国家，在钢材中主要采用碳素结构钢和低合金结构钢中少数几种钢材。
14.钢材的抗剪强度屈服点是抗拉强的的0.58倍。
15.使钢材热脆的化学元素是O、S，使钢材冷脆的化学元素是N、P。
16为化简计算，规范对重级工作制吊车梁和重级、中级制吊车衍架的变幅疲劳折算为等效常幅疲劳计算，等效应力幅σc采用潜在效应的等效系数αf和设计应力谱中的最大应力幅（⊿σ）max的乘积来表示。
《钢结构》复习资料
角焊缝的焊脚尺寸大而长度较小时，焊件的局部加热严重，焊缝起灭弧所引起的缺陷相距太近，以及焊缝中可能产生的其他缺陷(气孔、非金属夹杂等)，使焊缝不够可靠，规定了侧面角焊缝或正面角焊缝的最小计算长度。
侧面角焊缝在弹性阶段沿长度方向受力不均匀，两端大中间小，故规定了侧面角焊缝的最大计算长度。
27．缀条式格构柱的缀条设计时按轴心受力构件计算。
28．普通螺栓连接靠螺栓杆传递剪力；摩擦型高强度螺栓连接靠摩擦力传递剪力。
二选择题
1.在钢材所含化学元素中，均为有害杂质的一组是（）
A碳磷硅B硫磷锰C硫氧氮D碳锰矾
2.钢材的性能因温度而变化，在负温范围内钢材的塑性和韧性（B）
A不变B降低C升高D稍有提高，但变化不大
C、拉杆在动荷载下剧烈晃动D、吊车梁在吊车行驶时发生抖动、摇晃
27．下列哪一种状态属于正常使用极限状态（C）
A、雨蓬倾覆B、钢梁有较明显的变形C、拉杆在荷载作用下产生较大塑性变形D、压杆丧失整体稳定
28．摩擦型高强度螺栓抗剪能力是依靠（）
A栓杆的预拉力B栓杆的抗剪能力
C被连接板件间的摩擦力D栓杆被连接板件间的挤压力
侧焊缝所能承担的内力为：
最大承载力
3．钢材为Ｑ235，手工焊，焊条为E43， ，静态荷载。
双角钢2L125x8采用三面围焊和节点板连接， ，肢尖和肢背实际焊缝长度均为250mm。等边角钢的内力分配系数 ， 。求最大承载力
解：
端焊缝所能承担的内力为：
肢背焊缝所能承担的内力为：
根据
得：
4．钢材为Ｑ235，手工焊，焊条为E43， ，静态荷载。
3.体现钢材塑性性能的指标是（）
钢结构复习提纲(精)
钢结构复习提纲一、填空题1． 钢结构设计中，承载能力极限状态的设计内容包括：_________________________、 _______________________、 。
2．对在两个主平面受弯的双向受弯构件，其整体稳定性可按下式计算：f W M W M yy y x b x≤⋅+⋅γϕ，式中x W 表示__________________________________，b ϕ表示______________________________________，y γ表示_______________________。
3．理想轴心受压构件可能存在__________ 、______________ 和____________ 三种屈曲形式；十字形截面构件可能发生 。
4．影响疲劳强度最主要的因素是 、 、 。
5.双轴对称工字型截面简支梁受纯弯、均布荷载和集中荷载作用时的临界弯矩为t y cr GI EI L K M 1=，式中y EI 表示 tGI 表示 K 表示 。
6．在螺栓的五种破坏形式中，其中______________________、__________________、 ________________须通过计算来保证。
7．规范规定，不论侧焊缝或端焊缝的计算长度均不小于 ，也不小于40mm 。
侧面角焊缝的计算长度，当连接承受动力荷载时不宜大于 ；承受静力荷载 或间接承受动力荷载时不宜大于 。
8．端焊缝主要受____________作用，弹性模量较________；侧焊缝主要受__________ 作用，弹性模量较_______。
9．钢材随时间进展，其屈服强度提高，伸长率下降，称为__________ 硬化。
钢材在 超过弹性范围内重复加载、卸载，使钢材屈服点增加而塑性降低，称为________ 硬化。
10．梁的强度计算包括_____________ 、_______________、_____________ ___、 ______________。
钢结构总复习资料
1.厂房横向框架的柱脚一般与基础刚结，而柱顶可分为铰接和刚结两类。
2.作用在横向框架上的荷载可分为永久荷载和可变荷载两种。
永久荷载有：屋盖系统、柱、吊车系统、墙架、墙板及设备管道等的自重。
可变荷载有：风荷载、雪荷载、积灰荷载、屋面均布活荷载、吊车荷载、地震荷载等。
3.框架柱按结构形式可分为等截面柱、阶形柱和分离式柱三大类。
分离式柱由支撑屋盖结构的屋盖肢和支承吊车梁或吊车桁架的吊车肢所组成，屋盖肢承受屋面荷载、风荷载及吊车水平荷载，按压弯构件设计。
5.柱间支撑由两部分组成：在吊车梁以上的部分称为上层支撑，吊车梁以下部分称为下层支撑。
上层柱间支撑分为两层，第一层在屋架端部高度范围内属于屋盖垂直支撑，第二层在屋架下弦至吊车梁上翼缘范围内。
6.柱间支撑按结构形式可分为十字交叉式、八字式、门架式等。
屋架外形常用的有三角形、梯形、平行弦和人字形等。
7.屋盖支撑系统可分为：横向水平支撑、纵向水平支撑、垂直支撑和系杆。
8.系杆可分为刚性系杆（既能受拉也能受压）和柔性系杆（只能受拉）两种。
屋盖支撑受力较小，截面尺寸一般由杆件容许长细比和构造要求决定。
通常将斜腹杆视为柔性杆件，只能受拉，不能受压。
9.当节点荷载引起的局部弯矩采用简化计算时，上弦杆的局部弯矩可近似地采用：端节间的正弯矩取0.8Mo，其他节间的正弯矩和节点负弯矩（包括屋脊节点）取0.6Mo，M0为将相应弦杆节点作为单跨简支梁求得的最大弯矩。
10.杆件的计算长度：对于弦杆，在桁架平面内取L，在桁架平面外取L1，斜平面上不存在；对于腹杆，支座斜杆和支座竖杆在所有平面上都取L，其他腹杆在桁架平面内取0.8L，在桁架平面外取L，在斜平面取0.9L。
注：L 为构件的几何长度；L1为桁架弦杆侧向支撑点间的距离。
11.双角钢杆件的填板宽度一般取50～80mm，填板的长度：对T形截面应比角钢肢伸出10-20mm，对十字形截面则从角钢肢尖缩进10-15mm，以便施焊。
填板的间距对压杆L1≤40i,拉杆L1≤80i。
钢结构复习资料1
钢结构考试复习资料一. 填空题1.钢结构设计中，承载能力极限状态的设计内容包括：静力强度 动力强度 稳定。
2.影响疲劳强度最主要的因素是构造状况 作用的应力幅 重复荷载的循环次数3.在螺栓的五种破坏形式中，其中螺栓杆被剪断 板件被挤压破坏 板件净截面强度不够须通过计算来保证。
4.梁的强度计算包括弯曲正应力 剪应力 局部压应力 折算应力。
5.轴心受压格构式构件绕虚轴屈曲时，单位剪切角γ1不能忽略，因而绕虚轴的长细比λx 要采用 换算长细比λx 0。
6.提高轴心受压构件临界应力的措施有 加强约束、见减小构件自由长度、提高构件抗弯刚度。
7.当构件轴心受压时，构件可能以 弯曲失稳、扭转失稳、弯扭失稳 等形式丧失稳定而破坏。
8.实腹梁和柱腹板局部稳定的验算属于 承载能力 极限状态，柱子长细比的验算属于 正常使用 极限状态，梁截面按弹性设计属于 承载能力 极限状态。
9.螺栓抗剪连接的破坏方式包括 栓杆剪断、孔壁承压破坏、板件拉断 、栓杆弯曲、板件剪坏。
10.为防止梁的整体失稳,可在梁的 上 翼缘密铺铺板。
11.常用的连接形式有 焊接连接，螺栓连接，铆钉连接。
12.压弯构件在弯矩作用平面外的失稳属于 分岔失稳（失稳类别）。
13.在不同质量等级的同一类钢材(如Q235A,B,C,D 四个等级的钢材)，它们的屈服点强度和伸长率都一样，只是它们的 化学成分，冲击韧性 指标有所不同。
14.在静力或间接动力荷载作用下，正面角焊缝的强度设计增大系数βf ＝1.2；但对直接承受动力荷载的结构，应取βf ＝1.0。
15.普通螺栓连接受剪时，限制端距e ≥2d ，是为了避免钢板被 冲剪 破坏。
16.轴心受拉构件计算的内容有 强度，刚度。
17.设计采用大型屋面板的铰支撑梯形钢屋架下弦杆截面时，如节间距离为l ，则屋架下弦杆在屋架平面内的计算长度应取 1。
18.轴心受力的两块板通过对接斜焊缝连接时，只要使焊缝轴线与N 力之间的夹角θ满足 1.5tg θ≤条件时，对接斜焊缝的强度就不会低于母材的强度，因而也就不必在进行计算。
钢结构试题及答案(1)
1．体现钢材塑性性能的指标是（ C ）P11A ．屈服点 B. 强屈比 C. 延伸率 D. 抗拉强度2．在结构设计中，失效概率p f 与可靠指标β的关系为 ( B )。
P4A ．p f 越大，β越大，结构可靠性越差B ．p f 越大，β越小，结构可靠性越差C ．p f 越大，β越小，结构越可靠D ．p f 越大，β越大，结构越可靠3．对于受弯构件的正常使用极限状态是通过控制 ( B )来保证的。
P108A ．稳定承载力B ．挠跨比C ．静力强度D ．动力强度4. 钢框架柱的计算长度与下列哪个因素无关（C ）P154A.框架在荷载作用下侧移的大小B.框架柱与基础的连接情况C.荷载的大小D. 框架梁柱线刚度比的大小5. 格构式轴压构件绕虚轴的稳定计算采用了大于x λ的换算长细比ox λ是考虑（D ）P92A 格构构件的整体稳定承载力高于同截面的实腹构件B 考虑强度降低的影响C 考虑单肢失稳对构件承载力的影响D 考虑剪切变形的影响6. 摩擦型高强度螺栓连接与承压型高强度螺栓连接（ C ）P64A 没有本质差别B 施工方法不同C 承载力计算方法不同D 材料不同7．为保证格构式构件单肢的稳定承载力，应（C ）。
A 控制肢间距B 控制截面换算长细比C 控制单肢长细比D 控制构件计算长度8．梁的纵向加劲肋应布置在（ C ）。
P123A 靠近上翼缘B 靠近下翼缘C 靠近受压翼缘D 靠近受拉翼缘9．同类钢种的钢板，厚度越大（ A ）P23A. 强度越低B. 塑性越好C. 韧性越好D. 内部构造缺陷越少10. 在低温工作的钢结构选择钢材除强度、塑性、冷弯性能指标外，还需（C ）指标。
P12A. 低温屈服强度B. 低温抗拉强度C. 低温冲击韧性 D . 疲劳强度11. 钢材脆性破坏同构件（ D ）无关。
A 应力集中B 低温影响C 残余应力D 弹性模量12．焊接残余应力不影响构件的（B ）P49A ．整体稳定B ．静力强度C ．刚度D ．局部稳定13．摩擦型连接的高强度螺栓在杆轴方向受拉时，承载力（C ）P64A ．与摩擦面的处理方法有关B ．与摩擦面的数量有关C ．与螺栓直径有关D ．与螺栓的性能等级无关14．直角角焊缝的焊脚尺寸应满足1min 5.1t h f ≥及2max 2.1t h f •≤，则1t 、2t 分别为（A ）的厚度。
钢结构复习资料
钢结构设计内容：1.根据建筑物的要求进行结构的选型和布置2.选用钢材标号3.确定结构计算简图以及荷载3.结构内力分析4.构件的截面设计5.构件节点设计6.绘制施工图钢材的破坏形式：1.塑性破坏：破坏前有较大的塑性变形，有明显的颈缩现象，因而易及时发现；构件断裂发生在应力达到刚才抗拉强度2.脆性破坏：破坏前变形很小，破坏突然发生，事先无警告，危险性极大；破坏时应力常小于钢材的屈服点；端口平直，有光泽的晶粒状；影响因素：钢材质量，钢板厚度，加荷速度，应力性质，最低使用温度，连接方法，应力集中程度；措施：低温地区钢材质量；焊接结构焊缝布置和质量；避免应力集中，避免突然受力焊缝：指引线基本符号辅助符号补充符号焊缝尺寸符号一阶线性分析和二阶线性分析:一阶:结构的内力分析大多数是以未变形的结构作为计算图形而建立静力平衡条件的，此时所得的变形与荷载间成线性关系二阶:稳定问题必须以变形后的体系作为计算图形而后建立平衡条件，其外荷载与所得变形间成非线性关系，故为几何非线性关系什么事应力集中，处理？当构件截面发生急剧改变，则该处将产生应力高峰，此现象称为应力集中，设计是应注意不要使截面有突然地改变刚才的整体失稳：当结构承受荷载达到一定程度之后，梁将同时产生较大的侧向弯曲和扭转变形，最后丧失承载能力；印象因素：1.梁侧无无止长度或受压翼缘侧向支撑点的间距l2.梁截面尺寸3.两端截面制作的约数4.梁所售的荷载类型5.沿梁截面高度方向的荷载作用点位置6.钢材的性能；措施：增加侧向支撑点；采用箱形截面；增大截面尺寸；增加量的两端约束；不需要验算的情况：1.密铺2.跨中有支撑3.工字型截面局部稳定：1.翼缘板限制宽厚比2.腹板加劲肋3.容许腹板允许局部失稳型钢梁组合梁设计步骤：在结构布置就绪后可根据梁的抗弯强度和整体稳定性求得其必须的截面模量，根据刚度求得必须的截面惯性矩，然后按需要的w和I从型钢表中选出合适的截面，最后就选择的截面进行轻度，整体稳定性和刚度的验算。
钢结构重点复习期末试题1
西南科技大学应用技术学院成教（2009/2010）学年第一学期试题单（A卷）闭卷课程名称：专业班级：命题教师：刘兵学生姓名：学号：成绩：考试时间：月日闭卷一、选择题（每题2分，共,20分）1.钢结构用钢的含碳量一般不大于（）。
A 0.6%B 0.25%C 0.22%D 0.2%2.在构件发生断裂破坏前，无明显先兆的情况是（）的典型特征。
A脆性破坏 B塑性破坏 C强度破坏 D失稳破坏3.验算组合梁刚度时，荷载通常取（）。
A标准值 B设计值 C组合值 D最大值4.摩擦型高强度螺栓抗拉连接，其承载力（）。
A比承压型高强螺栓连接小 B 比承压型高强螺栓连接大C与承压型高强螺栓连接相同 D 比普通螺栓连接小5.对直接承受动荷载的钢梁，其工作阶段为（）。
A弹性阶段 B弹塑性阶段 C塑性阶段 D强化阶段6.产生焊接残余应力的主要因素之一是（）。
A钢材的塑性太低 B钢材的弹性模量太高C焊接时热量分布不均 D焊缝的厚度太小7.梁整体失稳的方式是（）。
A弯曲失稳 B扭转失稳 C剪切失稳 D弯扭失稳8.下列螺栓破坏属于构造破坏的是（）。
A钢板被拉坏 B钢板被剪坏 C螺栓被剪坏 D螺栓被拉坏9.钢材中硫的含量超过限值时，钢材可能会出现（）。
A冷脆 B热脆 C蓝脆 D徐变10.钢结构具有良好的抗震性能是因为（）。
A钢材的强度高 B钢结构的质量轻C钢材良好的吸能能力和延性 D钢结构的材质均二、填空题(每空1分，共20分)1.用结构钢材制成的拉伸试件进行拉伸试验时，得到的平均应力-应变关系曲线(σ-ε关系曲线)可分为_______、_______、________、_______和颈缩阶段。
2.计算直角角焊缝承载能力时是以_______方向的最小截面为危险截面，此危险截面称为角焊缝的计算截面或有效截面。
侧面角焊缝的强度要比正面角焊缝的强度_______。
3.侧面角焊缝的计算长度与其焊脚高度之比越大，侧面角焊缝的应力沿其长度的分布____。
《钢结构》课程综合复习资料
《钢结构》课程综合复习资料一、 填空题：1、高强螺栓群承受偏心拉力作用，连接的旋转中心应在螺栓群形心处。
3、型钢代号L100×8中，L 表示角钢。
4、动力荷载作用下钢材抵抗脆性破坏的性能指标为冲击韧性AKV 值或冲击韧性值或AKV 值。
5、在结构承载能力极限状态计算时，应采用荷载的设计值。
6、Q235BF 钢中的F 表示沸腾钢。
7、部分T 型钢是半个H 型钢。
8、用结构钢材制成的拉伸试件进行拉伸试验时，得到的平均应力-应变关系曲线(ζ-ε关系曲线)可分为弹性阶段、弹塑性阶段、塑性阶段、强化阶段和颈缩阶段。
9、侧面角焊缝的计算长度与其焊脚高度之比越大，侧面角焊缝的应力沿其长度的分布越不均匀_。
二、 选择题:1、工字型组合截面轴压杆局部稳定验算时，翼缘与腹板宽厚比限值是依据 导出的。
a 、整局cr cr ＜σσb 、整局cr cr σσ≥c 、y cr f ≤局σd 、y cr f ≥局σ2、、截面塑性发展系数x γ、y γ在 构件情况下需考虑。
a 、轴心受力及受弯b 、轴心受力及偏心受力c 、受弯及偏心受力d 、轴心受力及拉弯 3、大跨度结构常采用钢结构的主要原因是钢结构（ ） A.密封性好 B.自重轻 C.制造工厂化 D.便于拆装 4、钢号Q345A 中的345表示钢材的（ ） A.fp 值 B.fu 值 C.fy 值 D.fvy 值 5、钢材塑性破坏的特点是（ ）A.变形小B.破坏经历时间非常短C.无变形D.变形大 6、焊接残余应力不影响构件的（ ）A.整体稳定性B.静力强度C.刚度D.局部稳定性 7、钢结构的承载能力极限状态是指（ ）A.结构发生剧烈振动B.结构的变形已不能满足使用要求C.结构达到最大承载力产生破坏D.使用已达五十年 8、结构钢材最易发生脆性破坏的应力状态为（ ）A.三向同号等值拉应力作用B.两向异号等值正应力作用C.单向拉应力作用D.三向等值剪应力作用 9、下列各项，( )不属于结构的承载能力极限状态范畴。
钢结构设计原理考试复习题及参考答案1
一、计算题f w f=160N/mm2。
图示尺寸单位mm.(焊缝L W2实际长度取cm整数)2I32a组成，两肢件之间的距离300cm,如图所示，尺寸单位mm。
试求该柱最大长细比。
注：一个I32a的截面面积 A=67cm2惯性矩 I y=11080cm4I X1=460cm4支撑点，挠度不起控制作用，截面无削弱。
整体稳定系数ϕb=0.44.422347904.91)120(1.61)130()130(1121cm I w =⨯⨯-+⨯⨯-+-⨯⨯=全部焊缝计算截面的抵抗矩 2271.214790 4849.9479033cm y I W cm y I W b w bw a w aw ======腹板焊缝计算截面的面积 2291)130(cm A w w =⨯-=二、验算焊缝强度1.a 点满足）(/185/9.901048410202202234mm N f mm N W M w f a w a =<=⨯⨯⨯==σ 2.b 点2232234b /9.75102910220(/185/8.193102271020220mm N A F mm N f mm N W M w w w f b w =⨯⨯===<=⨯⨯⨯==τσ满足）折算应力222222/5.2361.1/2.2349.7538.1933mm N f mm N w c =<=⨯+=+τσ2.解：kN N N x 7.33760sin 390sin =︒⨯==θkN N N y 19560cos 390cos =︒⨯==θ23/7.158)10200(87.02107.3372mm N l h N w e x f =-⨯⨯⨯==σ23/6.91)10200(87.02101952mm N l h N w e yf =-⨯⨯⨯==τ满足）(1601596.91)22.17.158()(2222MPa f MPa w f f f f =<=+=+τβσ 3.解：kN f L h N w f f w f 2.1311016022.116067.07.0333=⨯⨯⨯⨯⨯=⋅⋅⋅=-∑βkN N N K N 7.3042/2.1315297.02311=-⨯=-=kN N N K N 1.932/2.1315293.02322=-⨯=-=mm f h N l wf f 22716067.02107.3047.02311=⨯⨯⨯⨯=⨯=mm f h N l w f f 6916067.02101.937.02322=⨯⨯⨯⨯=⨯=4．解：端缝：kN f h b N w f f e 7.5241016022.167.03202231=⨯⨯⨯⨯⨯⨯=⨯⨯⨯=-β 侧向：kN N N N 3.7257.524125012=-=-= cm mm f h N L wff w 28275516067.04103.72557.04322==+⨯⨯⨯⨯=+⨯⨯⨯= 盖板全长 cm cm L L w 571282122=+⨯=+= 5．解：a)[]kN f d nN b v vbv7.811013020424322=⨯⨯⨯⨯==-ππ[]kN ft d N b cb c 8.1091030518203=⨯⨯⨯==-∑[]KN N b7.81min=b)KN N N n b3.77.81600][m in ===取8个c) 排列中距 5.6430=d 取80端距 0.4320=d 取50边距25.325.10=d取40d) 净截面验算2210618)5.212160( mm A I I n =⨯⨯-=-MPa A N n 2852106106003=⨯==σ>215MPa说明净截面强度不够，接头不能承受600kN 的拉力,经验算，盖板应采用12mm厚钢板，被连接板应采用25mm 钢板。
钢结构复习资料(1)解析
《钢结构》习题集（选择、填空题答案是我自己写的，难免有未考虑周到的地方，仅供参考）一、选择题1. 下列陈述正确的是（ D ）A. 因钢材不易燃，所以钢结构具有良好的防火性能B. 温度达到600度时钢材的强度降为0，说明其耐热性能不好（耐热性能好，防火性能差）C. 钢材的比重较大，因此将钢材称为轻质高强材料是不恰当的D. 与混凝土材料相比，大跨度结构应优先选用钢材2．在钢结构设计中，认为钢材屈服点是构件可以达到的（ A ）。
A．最大应力 B．设计应力 C．疲劳应力 D．稳定临界应力3．按钢结构设计规范《GB50017-2003》设计时，荷载的标准值用于钢梁的（ B ）A．强度计算 (设计值)B．刚度计算 (标准值)C．整体稳定计算(设计值)D．局部稳定计算 (构造要求)4. 在对结构或构件进行正常使用极限状态计算时，永久荷载和可变荷载应采用（ C ）A．设计值B．永久荷载为设计值，可变荷载为标准值C．标准值D．永久荷载为标准值，可变荷载为设计值5．下列哪一种状态属于承载能力极限状态（ A ） (其他为正常能力极限状态) A．雨蓬倾覆 B. 钢梁有影响外观的变形C．拉杆在动荷载下剧烈晃动 D. 吊车梁在吊车行驶时发生抖动、摇晃6．钢结构的承载能力极限状态是指（ C ）A．结构发生剧烈振动B．结构的变形已不能满足使用需要C．结构达到最大承载力产生破坏 D．使用已达五十年7．下列钢结构计算所取荷载设计值和标准值，哪一组为正确的？（ C ）Ⅰ. 计算结构或构件的强度、稳定性以及连接的强度时，应采用荷载设计值；Ⅱ. 计算结构或构件的强度、稳定性以及连接的强度时，应采用荷载标准值；Ⅲ. 计算疲劳和正常使用极限状态的变形时，应采用荷载设计值；Ⅳ. 计算疲劳和正常使用极限状态的变形时，应采用荷载标准值。
A．Ⅰ、Ⅲ B．Ⅱ、Ⅲ C．Ⅰ、Ⅳ D．Ⅱ、Ⅳ8．下列哪一种状态属于正常使用极限状态（ C ）A．雨蓬倾覆 B．钢梁有影响承载力的变形C．拉杆过大的震动 D．压杆丧失整体稳定9．焊接残余应力不会影响构件的（ A ）P81A. 静力强度B. 刚度C. 低温冷脆D. 疲劳强度10.材料设计值是( C )A．材料标准值乘以材料分项系数B．材料平均值乘以材料分项系数C．材料标准值除以材料分项系数D ．材料平均值除以材料分项系数11.现行《钢结构设计规范》采用的结构设计方法是（ C ）A. 以经验为主的极限状态设计方法B. 容许应力法C. 近似概率极限状态设计法D. 全概率设计法12. 按承载力极限状态计算的表达式为（ D ）A ．0S k S γγ≤R k R γB ．0k S /S γγ≤k R /R γC ．0k S /S γγ≤R k R γD ．0S k S γγ≤k R /R γ 13．体现钢材塑性性能的指标是（ C ） P22A. 屈服点B. 强屈比C. 伸长率D. 抗拉强度14. 抗拉强度与屈服点之比可表示钢材（ D ） P22A. 变形能力B. 极限承载能力C. 抵抗分层能力D. 承载力储备15. 承受静力荷载的结构，其钢材应保证的基本力学性能指标是（ B ）A ．抗拉强度、伸长率B ．抗拉强度、屈服强度、伸长率C ．抗拉强度、屈服强度、冷弯性能D ．屈服强度、冷弯性能、伸长率 16. 钢材的伸长率指标是通过下列哪项实验得到的（ C ）A. 冷弯试验B. 冲击功试验C. 单向拉伸试验D. 疲劳试验17. 在低温工作的钢结构选择钢材除强度、塑性、冷弯性能指标外，还需要考虑的指标是（ C ）A ．低温屈服强度 B. 低温抗拉强度 C. 低温冲击韧性 D. 疲劳强度18. 引起疲劳破坏的荷载为（ C ） P26A ．静载B ．动载C ．产生拉应力循环的荷载D ．产生全压应力循环的荷载(压应力作用裂纹无法发展，不会出现疲劳破坏)19．反映钢材的最大抗拉能力的是（ D ）A ．比例极限B ．弹性极限C ．屈服强度D ．抗拉强度20．钢材的力学性能指标，最基本、最主要的力学性能指标是（ C ）A ．剪切B ．弯曲C ．单向拉伸D ．两向和三向受力21．钢材的冷弯试验主要用于判别钢材的（ C ） （钢材的冷弯试验是判别钢材塑性变形能力及冶金质量的综合指标）A ．强度B ．塑性C ．塑性及冶金质量D ．韧性及可焊性22．反应结构工程中钢材的塑性指标，目前应用最广泛的是（ D ）A ．流幅B ．冲击韧性C ．可焊性D ．伸长率23．在构件发生断裂破坏前，有明显先兆的情况是（ B ）A ．脆性破坏B ．塑性破坏C ．强度破坏D ．失稳破坏24．钢材的设计强度根据（ C ）的A ．比例极限确定B ．弹性极限确定C ．屈服强度确定D ．抗拉强度确定25．与单向拉应力相比，钢材承担双向拉应力时（ C ） P24A ．破坏形式没变化B ．易发生塑性破坏C ．易发生脆性破坏D ．无法判定26．钢材的设计强度的确定是根据钢材的（ C ）A ．比例极限B ．弹性极限C ．屈服点D ．抗拉强度27．钢材的抗剪强度与屈服点的关系是（ B ） P24C ．y yv f f 8.0=D ．y yv f f =28．与单向拉应力相比，钢材承担拉一压应力时（ ）A ．易发生塑性破坏B ．易发生脆性破坏C ．破坏形式没变化D ．无法判定29．下列钢结构的破坏属于脆性破坏的是（ B ）A ．轴拉柱的强度破坏B ．疲劳破坏C ．钢板受拉破坏D ．螺栓杆被拉断30．钢材在复杂应力状态下的屈服条件是通过（ D ） P24A ．最大主拉应力判定B ．最大剪应力判定C ．最大主压应力判定D ．折算应力判定31．在钢材的力学性能指标中，既能反应钢材塑性又能反应钢材冶金缺陷的指标是（ C ）A ．屈服强度B ．冲击韧性C ．冷弯性能D ．伸长率32．钢材冲击韧性KV A 与工作温度T 之间的关系为（ C ）A ．T 降低，KV A 增加B ．T 增加，KV A 降低C ．T 降低，KV A 降低D ．T 改变，KV A 不变33. 与钢材疲劳强度关系不大的因素是（ A ）A ．钢材的静力强度B ．应力循环次数C ．连接的构造细节D ．残余应力大小34. 下列关于钢结构疲劳验算的描述正确的是（ A ）A ．疲劳验算采用容许应力设计法B ．疲劳验算中构件和连接的分类受到钢材的种类及其强度级别的影响C ．疲劳验算中的应力幅由重复作用的荷载产生，故疲劳验算按可变荷载进行D ．疲劳验算时不出现拉应力的部位，也应进行疲劳验算35．钢材中磷含量超过限制时，钢材可能会出现（ A ） P30A. 冷脆B. 热脆C. 蓝脆D. 徐变36．钢材的性能因温度而变化，在负温范围内钢材的塑性和韧性（ B ）A. 不变B. 降低C. 升高D. 稍有提高，但变化不大37．钢材中碳元素含量提高对钢材性能的影响是（ A ）P29A ．可提高钢材的强度B ．可增强钢材的塑性性能C ．将提高钢材的韧性D ．提高钢材的耐腐蚀性38．在碳素结构钢中，A ，B ，C ，D 是按质量划分的级别。
钢结构总复习
钢材的疲劳 Fatigue
钢材在连续交变荷载作用下，会逐渐积累损伤、产生裂纹即裂 纹逐渐扩展，当循环次数达到某定值时，发生突然破坏的现象，称为 疲劳。（high-cycle fatigue low-cycle fatigue) 高周低应力疲劳：破坏前的应力循环次数n≥5×104 ，疲劳破坏 时的应力较低， f y 。 一般属于此类疲劳。 低周高应力疲劳：破坏前的应力循环次数n=102~5×104 ,疲劳破 坏时的应力水平较高， f y 。
N n b Nt
N tb 0.8P
（2）高强度螺栓群受弯矩作用
由于高强度螺栓的抗拉承载力一般总小于其预拉力 P，故在弯矩作用 下，连接板件接触面始终处于紧密接触状态，弹性性能较好，可认 为是一个整体,所以假定连接的中和轴与螺栓群形心轴重合，最外侧 螺栓受力最大。
梁的类型
按制作方式分：型钢梁和组合梁 型钢梁 截面：热轧工字钢、热轧H型钢、槽钢——腹板较厚，用钢量大。 冷弯薄壁型钢——经济，但防腐要求高 特点：构造简单，制造省工，成本较低，优先选用。 组合梁——当荷载较大或跨度较大时，由于轧制条件的限制，型钢 的尺寸、规格不能满足梁承载能力和刚度的要求，就必须采用组 合梁。 截面：工字型、箱型 优点；截面组成灵活、材料分布合理，节省钢材。
2 c2 c 3 2 1 f
Mx y1 In
c
F
Itw
当和 c异号时，1 1.2 当和 c同号时，1 1.1
六. 受弯构件的刚度
v [v ]
V ——荷载标准值引起的梁中最大挠度 [v]——容许挠度
钢梁的整体稳定 Lateral Buckling of Beams
预拉力控制方法：扭矩法、扭剪法、转角法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【3-6】
【解】 竖焊缝焊脚尺寸hf1=6mm，水平焊缝焊脚尺寸hf2=8mm，槽
钢高度l1=400mm，搭接长度l2=305mm ，则竖向焊缝计算长度 lw1=l1=400mm，lw2=l2=305mm 焊缝计算截面的形心位置
2l2
0.7hf
2
(
l2 2
x0
)
l10.7hf
1(x0 )
0
【3-2】 (3)采用三面围焊 肢背角焊缝长度
lw1
N1
2he
f
w f
2
269103 0.7 6160
200(mm)
8hf
64(mm)
l1 lw1 hf 200 6 206 (mm)
肢背角焊缝长度
取为210mm
lw2
N2
2he
f
w f
107103 2 0.7 6160
(
f
f
)2
2 f
7.73F 10 1.22
4
2
5.64 F 10 4
2
8.48F 10 4 (N
/ mm 2 )
f
w f
160 (N
/ mm 2 )
F 188679(N) 188(kN)
【3-7】 焊接工字形截面梁，在腹板上设置一道拼接的对接焊缝，拼
第1章 钢结构的特点
1 钢结构的特点 2 钢结构的设计方法 3 两种极限状态 4 两种极限状态下的荷载组合方法(基本组合、标准组合)
第2章 钢结构的材料
1 钢材的破坏形式 2 钢材种类（钢材牌号） 3 σ～ε关系
有屈服点的钢材 无屈服点的钢材 fy 取值???
多向应力下
受压 同受拉 受弯
受剪 f yv =0.58 fy
剪力 V F 98(kN)
(2)角焊缝截面特性
最大焊脚尺寸 hf 1.5 t2 1.5 20 6.7(mm)
最小焊脚尺寸 取为hf=10mm
hf 1.2t1 1.2 12 14.4(mm)
【3-4】 (2)角焊缝截面特性
截面形心 Ay0 A1 y1 A2 y2 A3 y3
f
w f
160(N / mm2 )
腹板焊缝强度
f f
2
2 f
86.4 2 1.22
38.92
81.2(N
/ mm2 )
f
w f
160(N
/ mm2 )
【3-6】
单槽钢牛腿与柱的连接如图所示，三面围焊角焊缝采用 hf=8mm(水平焊缝)和hf=6mm(竖焊缝)。钢材为Q235B，焊条为 E43型，手工焊。试根据焊缝强度确定该牛腿所能承受的最大静 力荷载设计值F。
y0
A1 y1
A2 y2 A
A3 y3
lw1he y1 lw2he y2 2lw3he y3 lw1he lw2he 2lw3he
y0
lw1 y1 lw2 y2 lw3 y3 lw1 lw2 2lw3
130 (180 7 12 3.5) 118 (180 3.5) 2180 90 130 118 2180
拼接处截面惯性矩
Ix
1 810003 12
214 2805072
26819105 (mm4 )
工字型截面面积矩
Sx 14 280 507 8 500 250 2987440 (mm3) 翼缘截面面积矩
x0
l22hf 2 2l2hf 2 l1hf 1
3052 8 23058 400 6
102(mm)
【3-6】 【解】
焊缝截面的极惯性矩
Ix
1 0.7 6 4003 12
2 0.7 8305 2002
15904104 (mm4 )
Iy
2[ 1 12
e1 395 (mm) e2 l2 x0 305 102 203(mm)
rx 203(mm) ry 200 (mm)
扭矩T T F(e1 e2 ) F(395 203) 598 F(N mm)
【3-6】
扭矩T在A点产生的应力
T A
Trx Ip
lw 297 .5(mm) 取l 为lw3202mhmf 296 .5 2 8 312 .5(mm) 取为320mm
【3-2】 如图所示，2 ∟100×80×10通过14mm厚的连接板和20mm厚
的翼缘板连接于柱的翼缘，钢材为Q235B，焊条为E43型，手工 焊，承受静力荷载设计值N=540kN，要求确定角钢和连接板间的 焊缝尺寸。
598 F 203 2.12 108
5.73F 10 4 (N
/ mm 2 )
T A
Try Ip
598F 200 5.64F 104 (N / mm2 ) 2.12108
轴心力F在A点产生的应力
V A
F
F
helw 2 0.7 8 305 0.7 6 400
42857 lw
f
V 2helw
360103 2 0.78lw
32143 lw
【3-1(18)】
(2)间接法
2
f f
2 f
f
w f
2
2
42857 1.22lw
32l1w43
160
47615 160 lw
【3-2】 (2)采用侧面角焊缝 角焊缝所承受的轴力
肢背 N1 k1N 0.65 540 351(kN)
肢尖 N2 k 2N 0.35 540 189 (kN)
角焊缝的长度
肢背
lw1
N1
2he
f
w f
2
351103 0.78160
196.0(mm)
8hf
第3章 钢结构的连接
5 螺栓连接 传力机理
高强螺栓连接 承压型连接：计算方法与普通螺栓相同
摩擦型连接
【3-1(18)】
如图所示节点板承受斜向拉力设计值F=600kN，节点板与构 件采用双面角焊缝连接，hf=8mm，钢材为Q235B，焊条为E43型 ，设计该焊缝。
(1)直接法 sin 4
5
cos 3
M+V+N
(2) 部分焊透的对接焊缝，相当于角焊缝。
第3章 钢结构的连接
5 螺栓连接 螺栓受剪、受拉的工作性能，螺栓的破坏形式
普通螺栓连接 高强螺栓连接
第3章 钢结构的连接
5 螺栓连接
剪力 抗剪连接 扭矩
扭矩+剪力+轴心力
普通螺栓连接
轴心力 抗拉计算 弯矩
偏心受拉：大偏心、小偏心
拉力和剪力共同作用
则 l lw 2hf 296 .3 28 312 .3(mm) 取为320mm
【3-1(18)】
(2)间接法
N F sin 600 4 480(kN)
5
V F cos 600 3 360(kN)
5
f
N 2helw
480103 2 0.78lw
64(mm)
l1 lw1 2hf 196 .0 16 212 .0(mm)
取为215mm
【3-2】 (2)采用侧面角焊缝 角焊缝的长度
肢尖
lw2
N2
2he
f
w f
189103 2 0.78160 105.5(mm) 8hf
64(mm)
l2 lw2 2hf 105 .5 16 121 .5(mm)
第2章 钢结构的材料
5 影响钢材性能的因素 化学元素； 冶金缺陷：偏析等； 构造缺陷：应力集中； 钢材硬化：时效硬化等； 温度影响：蓝脆、低温冷脆。 反复荷载的作用(钢材的疲劳)
6Байду номын сангаас钢材的选用
第3章 钢结构的连接
1 钢结构的连接方法(焊接、栓接、铆接) 2 焊接 (1)角焊缝 (2)对接焊缝 (3)施焊方位、焊缝缺陷及质量检验，不同构件焊缝 级别的选择
截面最大应力
f
M ym a x Ix
11.76106 132 1796104
86.4(N / mm2 )
f
f
w f
195.2(N
/
mm2 )
【3-4】 (2)角焊缝截面特性 剪力V在腹板焊缝产生的平均应力
f
V 2lw3he
98103 2180 7
38.9(N / mm2 )
接处作用荷载设计值：弯矩M=1122kN ·m，剪力V=374kN，钢 材为Q235B，焊条为E43型，半自动焊，三级检验标准，试验算 该焊缝的强度。
【3-7】 焊缝承受弯矩M=1122kN ·m，剪力V=374kN，焊缝强度设计值
ftw 185 N / mm 2
f
w v
125
N
/
mm 2
V helw
f
w f
一般情况
f f
2
2 f
f
w f
第3章 钢结构的连接
