碳纤维布施工工艺方法和要求
碳纤维布应用与施工方案
碳纤维布应用与施工方案碳纤维布是一种轻质高强度的材料，广泛应用于航空航天、汽车制造、建筑工程等领域。
在建筑工程中，碳纤维布可以用于加固混凝土结构、修复裂缝、增强桥梁等。
本文将介绍碳纤维布的应用及施工方案。
碳纤维布的应用碳纤维布由碳纤维纱经编织而成，具有高强度、高模量、耐腐蚀等优点。
在建筑工程中，碳纤维布主要应用于以下方面：1.混凝土结构加固：碳纤维布可粘贴在混凝土表面，增加结构的承载能力和抗震性能。
2.裂缝修复：碳纤维布可以用来修复混凝土中的裂缝，防止裂缝的扩展。
3.结构加固：在桥梁、管道等建筑结构中，可以使用碳纤维布增加结构的强度和稳定性。
碳纤维布的施工方案施工前准备在使用碳纤维布进行加固或修复工程前，需要进行以下准备工作：1.清洁表面：确保加固或修复区域表面无灰尘、油污等杂物，保持干净。
2.表面处理：对混凝土表面进行修补、打磨，保证表面平整。
3.粘接底床：使用适量的环氧树脂等材料，粘接一层底床，增加粘结强度。
施工操作1.碳纤维布裁剪：根据实际加固或修复区域的尺寸和形状，将碳纤维布裁剪成合适的形状和尺寸。
2.涂布环氧树脂：在混凝土表面涂布一层环氧树脂，确保碳纤维布与表面充分粘合。
3.粘贴碳纤维布：将裁剪好的碳纤维布贴在预涂环氧树脂的表面上，用专用工具压实，排除空气。
4.复合覆盖层：在碳纤维布上再覆盖一层环氧树脂或聚合物材料，形成保护层，增强强度和耐久性。
5.施工完工：等待环氧树脂干燥固化后，施工完成。
可根据需要进行表面修整或喷涂。
施工注意事项1.施工环境：应保持施工环境通风干燥，避免水汽或灰尘对施工质量的影响。
2.施工质量：施工人员应熟练掌握操作技巧，确保碳纤维布与混凝土表面完全粘合。
3.施工周期：碳纤维布施工后需等待环氧树脂充分固化，才能达到设计强度。
结语碳纤维布作为一种高强度、轻质的建筑材料，可以有效提高结构的承载能力和抗震性能。
在施工过程中，合理的施工方案和操作流程对工程质量至关重要。
通过本文的介绍，希望读者能更好地理解碳纤维布的应用与施工方案，为实际工程操作提供参考。
碳纤维布加固施工工序及工艺
碳纤维布的加固施工包含了8步，分别是：1、被加固混凝土表面处理；2、底胶涂布；3、修补胶修补混凝土；4.浸渍胶涂底；5、粘贴纤维布；6.浸渍胶上涂；7.表面涂饰；8.碳纤维补强加固施工质量检查和验收。
纤维复合材(FRP)补强加固施工粘贴剖面图1.被加固混凝土表面处理(1)表面处理应达到三个目的：确保结构本体与纤维布牢固粘结，除锈、去污、净化处理混凝土表面的老化部位；利用结构胶修补裂缝、填补孔洞、调整高差、削除尖角，保证碳纤维布粘结在可靠的基底上。
(2)钢筋露出部位须做防锈处理，如损伤程度严重，应采取措施补救。
(3)裂缝修补。
若裂缝在5mm以上，采用高强水泥砂浆灌注；裂缝宽度大于0.1mm、小于5mm，采用专用化学裂缝灌注胶灌注裂缝，以低压慢注射为主，固化后打磨修饰平坦；裂缝宽度小于0.1mm，采用封缝胶表面封闭。
(4)表面修补：被粘混凝土面如有缺陷、孔洞或蜂窝麻面，应采用修补胶修补。
①缺陷或孔洞修补。
原结构施工中或后期运行中使结构产生缺角、孔洞、蜂窝麻面，必须用修补胶修补。
②高差调整。
由于模板错位产生混凝土表面高低差，亦必须在粘贴纤维前修复。
大面积可用高强砂浆，局部位置则用修补胶修补。
纤维布(FRP)补强加固施工流程图(5)表面污垢和碳化物处理。
以盘式打磨机、喷砂、高压水冲洗等方法，将表面处理成平坦规整、无松动、无脆弱碎块及无污物的表面，油脂类污物用中性洗涤剂脱脂，用高压气枪清除灰尘，粘结纤维布前混凝土表面必须充分干燥。
(6)修角加工。
为防止内凹角处纤维布在粘结时容易剥离或扯起，可采用修补胶泥修补成圆角，圆角半径R应满足规范要求。
对于棱形柱或尖锐外凸角结构，在尖角处的纤维会有较大的应力集中，容易使碳纤维折断，因此必须进行处理。
可用研磨机将棱角修饰成半径R的弧形。
用修补胶做表面修饰，用弧形量具检测，保证修饰角半径R满足规范要求（特种结构按相关规范要求）。
2.底胶涂布(1)使用底胶的目的，在于加强混凝土与纤维布或修补胶之间的粘结性，底胶能够浸入混凝土，增加混凝土的表面强度。
碳纤维布施工工艺方法和要求
碳纤维布施工工艺方法和要求一、应根据施工现场和被加固构件混凝土实际状况，拟定施工方案和施工计划。
对所使用的碳纤维片材、配套树脂、机具等做好施工前准备工作。
（一）表面处理：1、应清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣化混凝土，露出混凝土结构层，并用修复材料将表面修复平整。
2、应按设计要求对裂缝进行灌缝或封闭处理。
3、被粘贴混凝土表面应打磨平整，除去表层浮浆、油污等杂质，直至完全露出混凝土结构新面。
转角粘贴处要进行导角处理并打磨成圆弧状，圆弧半径不应小于20㎜。
4、混凝土表面应清理干净并保持干燥。
（二）涂刷底层树脂：1、按产品供应商提供的材料配比进行配制；甲、乙两组胶按配比装入容器桶内，采用电锤及扩大头钻头，转速在600转/分，搅拌时间约8分钟；使胶无色差。
搅拌均匀后方可使用。
2、应用滚筒刷将底层树脂均匀涂抹于混凝土表面。
应在树脂表面指触干燥后立即进行下一步工序施工。
（三）找平处理：1、应按产品供应商提供的工艺规定配制找平材料。
2、应对混凝土表面凹陷部位用找平材料填补平整，且不应有楞角。
3、转角处应用找平材料修复为光滑的圆弧，半径应不小于20㎜。
4、应在找平材料表面指触干燥后立即进行下一步工序施工。
（四）粘贴碳纤维片材：1、粘贴碳纤维布应符合下列要求：（1）按设计要求的尺寸裁剪碳纤维布；（2）应按产品供应商提供的工艺规定配制浸渍树脂并均匀涂抹于所要粘贴的部位；（3）用专用的滚筒顺纤维方向多次滚压，挤除气泡，使浸渍树脂充分浸透碳纤维布。
滚压时不得操作碳纤维布；（4）多层粘贴重复上述步骤，应在纤维表面浸渍树脂指触干燥后立即进行下一层的粘贴；（5）在最后一层碳纤维布的表面均匀涂抹浸渍树脂。
2、应按下列步骤粘贴碳纤维板：（1）应按设计要求的尺寸裁剪碳纤维板，按产品供应商提供的工艺规定配制粘结树脂；（2）将碳纤维板表面擦拭干净至无粉尘。
如需粘贴两层时，对底层碳纤维板两面均应擦拭干净；（3）擦拭干净的碳纤维板应立即涂刷粘结树脂，胶层应呈突起状，平均厚度不小于2㎜；（4）将涂有粘结树脂的碳纤维板用手轻压贴于需粘贴的位置。
粘贴碳纤维布
粘贴碳纤维布
碳纤维布是一种性能优良的混凝土结构加固材料，她具有耐腐蚀、高强、弹性模量与钢性相近和抗疲劳性能好等优点。
施工程序：
1：先用角磨机对梁板底部进行打磨清理，而后再用吹风机
吹干净底部的残余灰尘，确保梁板底部平整，干净。
2：在打磨干净的梁板底部均匀的涂抹树脂类胶，而后再粘贴碳纤维布
3：粘贴碳纤维布时要用宽薄的工具（一般用装修刮涂料的刮板）把碳纤维布用力刮平，确保碳纤维布和梁板紧密结合，不会出现局部起鼓和气泡等问题。
4：粘贴完成后，要在至少5个小时后，再在碳纤维布表面再均匀涂抹一层树脂类胶，这样才能保证质量。
注意事项：
1：如需要粘贴碳纤维布的梁板底部有凹凸不平或局部有破损，要用找平胶先进行修复，确保粘贴前板底的平整。
2：需要加固构件的混凝土强度不低于C15。
3：施工时气温不低于5摄氏度，天气无雨，混凝土构件干燥，环境湿度不大于70%.。
碳纤维铺贴工艺流程

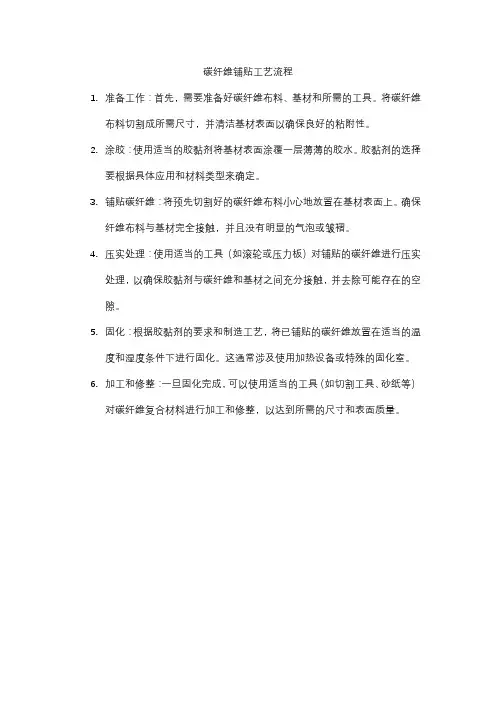

碳纤维铺贴工艺流程
1.准备工作：首先，需要准备好碳纤维布料、基材和所需的工具。
将碳纤维
布料切割成所需尺寸，并清洁基材表面以确保良好的粘附性。
2.涂胶：使用适当的胶黏剂将基材表面涂覆一层薄薄的胶水。
胶黏剂的选择
要根据具体应用和材料类型来确定。
3.铺贴碳纤维：将预先切割好的碳纤维布料小心地放置在基材表面上。
确保
纤维布料与基材完全接触，并且没有明显的气泡或皱褶。
4.压实处理：使用适当的工具（如滚轮或压力板）对铺贴的碳纤维进行压实
处理，以确保胶黏剂与碳纤维和基材之间充分接触，并去除可能存在的空隙。
5.固化：根据胶黏剂的要求和制造工艺，将已铺贴的碳纤维放置在适当的温
度和湿度条件下进行固化。
这通常涉及使用加热设备或特殊的固化室。
6.加工和修整：一旦固化完成，可以使用适当的工具（如切割工具、砂纸等）
对碳纤维复合材料进行加工和修整，以达到所需的尺寸和表面质量。
碳纤维布施工流程
2 粘贴时，在碳纤维和树脂之间尽量不要有空气。可用罗拉（专用工具）沿着纤维方向在碳纤维材料上滚压多次，使树脂渗浸入碳纤维中。
6． 养护
粘贴碳纤维材料后，需自然养护1-2小时达到初期固化，应保证固化期间不受外界干扰和碰撞。
4． 涂刷底胶
将配好的底胶（粘结剂），用滚筒均匀涂刷于需要粘结的砼表面。
5． 粘贴碳纤维
粘贴碳纤维材料之前，首先应确认粘贴表面干燥。气温在-10℃以上，相对湿度RH＞85%时，如无有效措施不得施工。为防止碳纤维受损，在碳纤维材料运输、储存、裁切和粘贴过程中。应用钢直尺与壁纸刀按规定尺寸切断碳纤维材料，每段长度一般以不超过6m为宜。为防止材料在保管过程中损坏，材料的裁切数量应按当天的用量裁切为准。碳纤维纵向接头必须搭接20cm以上。该部位应多涂树脂，碳纤维横向不需要搭接。其施工工艺要点如下：
2)S玻璃布,(玄武岩布),单向织物(布)复合材,300克--450克
3)E玻璃纤维单向织物(布)300克--450克
4)改性环氧树脂,用于粘贴纤维布
碳素纤维加固材料是高强度碳纤维单向排列,用微量的树脂浸渗后作为混凝土的修复补强材料，其抗拉强度大约是钢筋的10倍，并且具有重量轻、高弹性、高强度、高耐久性等特性。目前常用的碳纤维加固材料有国产的上海同砼,深圳琥固珀,北京703,进口的有日本东丽,台湾重亿,美国赫氏Hexcel,新日本石油等
b、碳纤维粘结严实。
c、对于直径在10mm以上30mm以下的空鼓，每平方米少于10个可认为合格；若每平方米在10个以上，则认为不合格，需进行补修。对于直径在30mm以上的空鼓，只要出现，即认为不合格，需进行补修。
碳纤维布(CFRP)加固结构技术施工工法
碳纤维布（CFRP）加固结构技术施工工法碳纤维布（CFRP）加固修补结构技术是一种新型的结构加固技术，它是利用树脂类粘结材料将碳纤维布粘贴于混凝土表面，以达到对结构及构件加固补强的目的。
工艺原理加固机理是将碳纤维布采用高性能的环氧类粘结剂粘结于混凝土构件的表面，胶结材料作为它们之间的剪力连接媒介，形成新的复合体，使增强贴片与原有钢筋共同作用，增大了结构抗拉及抗剪能力，可有效提高结构的强度，延性及抗裂性。
利用碳纤维布良好的抗拉强度达到增强构件承载能力及刚度的目的。
材料CFRP加固修补混凝土结构所用材料主要为碳纤维布与粘贴用树脂。
1、碳纤维布的抗拉强度应按纤维的净截面面积计算，净截面面积取碳纤维布的计算厚度乘以宽度。
碳纤维布的计算厚度取碳纤维布的单位面积质量除以碳纤维密度。
单层碳纤维布的单位面积碳纤维质量不宜低于150g/㎡，且不宜高于450g/㎡。
在施工质量有可靠保证时，单层碳纤维布的单位面积碳纤维质量可提高到600g/㎡。
2、粘结剂要有足够的粘结性能，工艺过程中各部位所使用的环氧树脂胶结材料的种类、型号，应根据施工时的温度、湿度进行选择。
应正确掌握主剂和固化剂的配比，使渗透性、粘稠度、固化速度等方面能满足不同季节施工的需要。
采用碳纤维片材对混凝土结构加固时，应采用与碳纤维片材配套的底层树脂、找平材料、浸渍树脂或粘结树脂。
3、在受弯加固和受剪加固时，被加固的混凝土结构构件，其现场实测混凝土强度等级不得低于C15，且混凝土表面的正拉粘结强度不得低于1.5MPa。
采用封闭粘贴碳纤维片材加固混凝土柱时，混凝土强度等级不应低于C10。
4、主要机具：角向磨光机、砂纸、剪刀、凿子、榔头、台秤、卷尺、水平仪、铅锤、专用滚筒、刮板、搅拌容器、橡胶抹子、滚洞刷子、搅拌器、防护眼镜、橡胶手套、口罩等。
特点1、材料高强高效，便于加工成多种尺寸，适用面广，质量易保证。
2、施工便捷，工效高，没有湿作业，不需现场固定设施，施工占用场地少。
碳布粘贴施工工艺
病害处治施工技术要点1、粘贴碳纤维布施工粘贴时要注意纤维方向，若裂缝方向无规则，则应双层粘贴（纤维方向相互垂直）；若裂缝有明确主方向，则可按单层粘贴，纤维方向与裂缝方向垂直。
未超限裂缝（缝宽小于0.15mm）应先利用专业裂缝封闭胶处理；对于超限裂缝（缝宽大于0.15mm）应先封闭埋设注浆嘴，接着利用专业灌封胶进行灌缝处理。
采用碳纤维布需严格按产品要求施工。
底层涂料、整平材料和清渍树脂应采用同一类型的粘胶剂，以保证良好的粘结性。
构建表面应打磨平整，除去所有污物（灰尘、油渍、表面覆盖物）直至露出坚实的基面，并保证基面的平整，不应存在尖锐棱角，如有应打磨成圆角，最小内径为20mm。
用空压机或丙酮将表面的浮灰粉尘全部除去后，使用2m 的直边靠尺检测已处理过表面水平方向上的差异，最大可以允许差异为任何方向上每2m 为±5mm。
碳纤维布应根据梁（涵）体网裂病害范围裁剪尺寸，一般应保证襟边不小于5cm，施工时需要搭接的其叠加部分要求不小于10cm，且现场气温低于50℃及雨天或可能结露时，应停止施工。
（1）涂底胶根据产品数据表的施工方法及碳纤维布材底胶使用要求，用毛刷或滚筒刷在处理过的混凝土表面均匀涂刷，胶表干以后，可视具体情况多次涂刷，但图层厚度不超过0.4mm，并不得漏刷或有流淌、气泡，等胶固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不少于2小时），再进行下一道工序。
每次配置的胶液应在胶的试用期内一次用完。
（2）用整平胶找平混凝土表面气孔及松散的砼应使用找平胶找平。
存在凹陷部位时，将找平胶用刮刀嵌刮进行修补填平，模版接头等出现高度差的部位应用找平胶填补，尽量减少高差。
转角处理，应用找平胶将其修补为光滑的圆弧，半径不小于20mm。
找平胶需固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不少于2小时），方可进行下一道工序。
（3）粘贴碳纤维布根据梁（涵）体网裂的面积大小，按照裁剪襟边不小于5cm的要求，裁剪的碳纤维布的长宽应比网裂的长宽各增加5cm。
碳纤维施工工法
碳纤维施工工法前言构件外部粘碳纤维布加固法，是一种新颖的加固方法，它的施工费用低、操作简便、迅速，加固效果良好，适用于多种体系。
北京xx大厦主楼（剪力墙、框支剪力墙结构）加层时对某些部位的连梁、剪力墙新开洞口采用此法进行了加固。
取得了良好的经济效益、社会效益和质量效果，根据实际成果，通过总结，形成本施工工法。
1.工法特点：1.1高效高强：碳纤维材料具有优异的物理力学性能。
抗拉强度高，弹性模量与钢较为接近，极适合于钢筋混凝土结构的加固补强。
1.2重量轻、厚度薄：碳纤维比重（1.8g/cm3）仅为钢的1/4，每层厚度小于1mm（0.1~0.2mm）基本不增加结构自重及截面尺寸。
1.3适用面广：广泛适用于工业与民用建筑的梁、板、柱、拱、壳、墩等构件及桥梁、隧道、涵洞、烟囱、水塔、水池等不同结构形式的建、构筑物的结构加固补强及抗震加固，可用于曲面及节点的结构加固，且不改变结构的形状及不影响结构外观。
1.4施工便捷：不须大型机械，没有湿作业，无须其它固定设施，施工工效高。
1.5施工质量易保证：质轻柔软，易粘附。
1.6良好的耐久性及耐腐蚀性：耐酸碱盐及大气环境腐蚀，不需定期维护。
2.适用范围：2.1从增强构件耐弯曲能力方面考虑。
适用于建筑物的横梁、桥梁、板面等构件的弯曲张力面。
2.2从提高构件耐剪切能力方面考虑。
适用于建筑物立柱、桥梁的桥墩等外围面。
2.3从延长构件使用寿命，增加载荷、修补裂缝方面考虑。
适用于混凝土结构表面裂缝、楼板面、桥板面等。
3.工艺原理：利用同一方向排列的高强碳纤维织物，通过专用化学粘结胶，紧密贴着于混凝土结构表面，在不增加结构物荷重和外形尺寸的前提下，达到加固补强被加固构件强度及改善结构受力性能的目的。
4.工艺流程及操作要点：4.1工艺流程：⑴混凝土表面处理：修补裂缝，去除损伤劣化混凝土，表面打平、将转角打成圆弧状。
⑵配制并涂刷底层树脂：确认混凝土表面状态，搅拌涂敷基层树脂利用腻子整平结构表面。
碳纤维施工方案
碳纤维施工方案碳纤维施工方案一、前期准备工作1. 确定施工范围和计划，编制施工方案和施工进度表。
2. 确定施工人员和材料的供应。
3. 检查施工现场，确保施工条件符合要求。
4. 确认现场安全措施，制定施工安全计划。
二、材料准备1. 确定碳纤维布的规格和数量，检查材料质量。
2. 配置适量的环氧树脂和固化剂。
3. 准备所需工具和设备，包括电动螺丝刀、喷枪、刮刀等。
三、施工步骤1. 清洁施工表面，去除灰尘、污垢等杂质。
2. 制作钢模板，根据设计要求确定模板尺寸和形状。
3. 涂布环氧树脂胶粘剂于碳纤维布上，确保布面均匀渗透胶粘剂。
4. 将涂布好胶粘剂的碳纤维布粘贴在钢模板表面，排除空气和气泡。
5. 用电动螺丝刀固定碳纤维布，使之紧密贴合钢模板。
6. 使用喷枪喷涂环氧树脂和固化剂的混合物，覆盖碳纤维布。
7. 使用刮刀将环氧树脂和固化剂均匀涂抹在碳纤维布表面。
8. 在第一层碳纤维布上再次粘贴涂布好胶粘剂的碳纤维布，重复步骤4-7，直到达到设计要求的布层数。
9. 完成布层施工后，根据设计要求进行后处理，如打磨、修整边缘等。
10. 对施工区域进行清理，收拾材料和工具。
四、施工质量控制1. 按设计要求进行碳纤维布的数量和布置密度控制。
2. 碳纤维布的粘贴和固化剂的涂布要均匀，确保胶粘剂与碳纤维布的紧密结合。
3. 确保碳纤维布表面平整、无明显空鼓、开裂等缺陷。
4. 确保施工现场的清洁和整洁，无杂物和垃圾。
五、安全措施1. 施工人员应穿戴好个人防护装备，如安全帽、手套、眼镜等。
2. 确保施工现场有良好的通风条件，避免酸碱等有害气体的蒸发。
3. 电动工具和设备要经过检测和维护，确保安全运行。
4. 施工现场要设置警示标志，确保过往行人的安全。
以上是碳纤维施工方案的基本内容，具体施工过程中还需根据实际情况进行调整和优化，以确保施工质量和安全。
碳纤维布加固施工流程及注意事项
碳纤维布加固施工流程及注意事项
碳纤维布加固施工流程及注意事项：
使用碳纤维增强材料加固混凝土结构是一种有效的维修和加固方法，可以提高混凝土结构的承载能力和耐久性。
施工流程及注意事项如下：
确认加固部位和加固方案。
根据实际情况选择合适的加固方案和材料，并进行必要的设计和计算。
进行表面处理。
清理加固部位表面的杂物、灰尘和油污，以确保胶粘剂能够充分渗透到混凝土表面。
进行胶粘剂涂布。
将胶粘剂均匀地涂布在加固部位表面，并在规定的时间内等待其干燥。
碳纤维布铺贴。
将预先浸泡在树脂中的碳纤维布按照设计图纸要求铺贴在加固部位表面，并用刮板工具使其与胶粘剂充分接触。
进行压实处理。
使用滚筒或者手动压实工具将碳纤维布与胶粘剂、混凝土表面密实结合。
进行表面处理。
经过一定时间的固化后，再进行表面修整和打磨，使其与原结构表面平整一致。
注意事项：
碳纤维布加固施工前应进行必要的结构评估和设计，以确保加固效果和安全性。
在施工过程中，应严格按照厂家提供的操作说明和工艺流程进行，避免误操作导致加固效果不佳。
施工现场应做好通风和防火措施，避免因操作不当引起意外。
粘贴碳纤维布施工方案
一、粘贴碳纤维布施工方案1、碳纤维材料：碳纤维布采用单位面积质量不小于300g/m2，并符合规范和环保要求。
加固施工用设备与工具：2、加固部位：部分中柱和部分楼板3、施工顺序：中柱贴碳纤维:先贴纵向碳纤维,再贴环包碳纤维；板底贴碳纤维:先贴短向碳纤维,后贴长向碳纤维；与粘钢冲突的部位,先粘钢后贴碳纤维。
4、加固工艺流程：结构物表面处理（基层处理）→基层表面清理→找平→粘贴碳纤维布→固化→表面涂刷。
5、具体施工步骤：（1）对预贴梁表面的处理：粘贴前，应先凿除梁面的砂浆保护层（新砼梁除外），水泥表面的脆弱部分敲除掉。
损坏部分，用环氧树脂砂浆或不收缩水泥填补磨平。
粘合面应用手持砂轮机装金刚片磨平（转角粘贴处应进行导角处理并打磨成圆弧状，圆弧半径≥20㎜），再用钢刷刷去灰尘，粘贴前用工业丙酮沾脱脂棉擦拭干净。
（2）涂底胶：将底胶按规定重量比混合搅拌均匀，直向、横向均匀涂抹于粘合面上，如底胶被水泥吸附，须再涂一遍，直到表面完全充满为止，自然风干。
（3）补土找平：当底胶以手触摸表面不粘手时，将补土找平胶混合均匀，在粘贴面不平处做找平施工（转角圆弧半径≥20㎜），以充分发挥碳纤维抗拉强度高的优点。
（4）涂浸润胶（积层树脂）：将浸润胶按比例配制好，均匀地涂于粘贴面上，避免有蛇行现象。
（5）贴碳纤维片：将裁剪好的碳纤维片准确地贴到被粘贴面上，如有皱折或翘起，轻压使贴片密实，以滚筒压挤贴片与积层树脂充分结合，并进行脱泡工作。
如进行下一层粘贴，待本层纤维表面的浸润树脂指触干燥后尽快进行下一层粘贴，之后表面均匀涂抹浸润树脂，如此粘贴第二层、第三层。
（6）检验、固化：即时检查发现有未密合现象，用目测或小锤轻敲法来判断是否空鼓，如有，以美工刀顺纤维方向切开，充分注满积层树脂，并加以压平，固化。
（7）外表防护处理：待积层树脂未完全固化时，在加固物表面喷砂保护，以利于下一工序施工（比如抹灰）。
6、质量要求：工程验收时必须有碳纤维布及配套结构胶生产厂家所提供的材料检验证明。
粘贴碳纤维布施工工艺
粘贴碳纤维布施工工艺1、施工范围楼面梁和楼梯梁采用粘贴碳纤维布加固。
2、施工准备2.1材料准备：选用北京众固新业科技开发有限公司生产的碳纤维布和配套胶，产品合格证、检测报告、复试报告经甲方验收合格后方能使用。
材料性能必须符合图纸设计要求。
2.2工具准备：刮板、胶手套、刷子、滚筒、角磨机、吹风机、活动脚手架、电箱、电线、眼镜、石笔、剪刀等。
3、料性能指标：碳纤维布性能指标必须满足《碳纤维片材加固混凝土结构技术规程》CECS146：2003 要求，碳纤维布采用300g/m2,规格。
碳纤维布抗拉强度标准值不小于3000Mpa，弹性模量不小于2.1×105 Mpa,伸长率不小于1.5% 。
4、工艺流程定位放线——基层处理（待粘砼面）——配置并涂刷底层树脂——配置找平材料并对不平整处修复处理——配置并涂刷浸涂树脂或粘贴树脂——粘贴碳纤维布——固化、养护——检验、验收具体操作过程4.1、定位放线首先熟悉图纸，明确加固范围及部位，然后在构件上弹线，弹出粘贴位置（轮廓线），并在此基础上四周各加宽不小于20mm的加宽打磨区。
4.2、基层处理（1）、首先应清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣化砼，露出砼结构层，并且修复平整。
（2）、应按设计要求对裂缝进行封闭处理。
（3）、被粘贴砼表面应打磨平整，除去表层浮浆、油污等杂质，直至完全露出砼结构新面，且表面平整度应不小于5mm/m。
转角粘贴处要进行导角处理并打磨成圆弧状，圆弧半径应不小于20mm。
粘贴碳纤维布控制流程图（4）、砼表面应用强力吹风器吹净并用丙酮清理干净，同时应使混凝土表面保持干燥。
当表面含水率大于4%或环境温度小于5摄氏度时应采取措施，（含水率大可用酒精喷灯烘烤，环境温度可根据具体环境做围护加温处理）达到要求后方可施工。
确定粘贴碳纤维的目的及目标要求粘贴碳纤维部位放样、定位粘贴部位混凝土表面修补、找平、打磨、化学清洗 混凝土表面滚涂底层结构胶表面粘贴碳纤维外侧滚涂浸渍胶粘贴表面整理滚压，流胶清理粘贴碳纤维质量检查，脱胶失胶检查合格、结束底胶及粘结胶现场制备准备尺寸及质量合格的碳纤维 不合格4.3、裁剪下料被粘布材料应按照设计尺寸结合现场实际情况准确下料，要求裁剪下料时不乱丝，不断丝。
粘贴碳纤维布的施工技术
粘贴碳纤维布的施工技术[内容提要] 碳纤维布加固混凝土结构在煤矿建设中大量采用，本文主要介绍了粘贴碳纤维布的实际施工技术、构造要求、施工安全措施及注意事项。
[关键词] 碳纤维布构造要求底层树脂U型箍找平材料碳纤维布加固修补结构技术是一种新型的加固技术，主要用于对钢筋混凝土及素混凝土结构进行加固修补混凝土结构的加固与修补工程，根据现场实际情况，确定对不同的框架梁或柱采用粘贴碳纤维布法进行加固，将疏松的混凝土打凿清理干净，用细石混凝土修补并粘贴碳纤维布的方式进行处理，使其承载力满足原设计使用的荷载要求。
1、加固材料的要求碳纤维复合材用的纤维为连续纤维，选用聚丙烯腈基12K或12K以下的小丝束纤维。
对复合安全性能要求的碳纤维复合材，当与其他改性环氧树脂胶粘剂配套使用时，必须要做适配性检验，抗拉强度标准值、仰贴条件下碳纤维复合材与混凝土正拉粘贴强度、层间剪切强度。
加固材料应该具有产品合格证和相关部门的产品性能检测及复试报告，其材料应具备规范规定的物理力学性能指标，与其配套的树脂类粘贴材料还应提供耐久性能指标和使用环境要求。
表面防护材料应与浸渍树脂或粘贴树脂有可靠粘结。
2、粘贴碳纤维布施工工艺要求粘贴碳纤维布施工操作顺序主要由以下几方面组成：施工准备→混凝土表面处理→配制并涂刷底层树脂→配制找平材料并对不平整处进行修复→配制并涂刷浸渍树脂或粘贴树脂并粘贴碳纤维布→表面防护。
（1）施工准备认真阅读设计施工图纸，根据施工现场和被加固的构件混凝土的实际情况，编制切实可行的施工方案和施工计划，对所使用的碳纤维布、配套树脂、机具做好施工前的各项准备工作。
（2）混凝土表面处理对于原混凝土梁表面若出现剥落、蜂窝、腐蚀、疏松等劣化现象的部位应予剔除，露出混凝土结构层，对较大面积的劣质层，在剔除后应用聚合物水泥砂浆等修复材料进行修复清理；对于裂缝部位，应首先进行灌缝或封闭处理。
其具体操作步骤为：用混凝土角磨机、砂轮（砂纸）等工具，去除混凝土表面的浮浆、油污等杂质，构件基面的混凝土要打磨平整，尤其是表面的凸出部位要磨平，除去表面浮浆、油污等杂质，直至完全露出混凝土结构层，并用吹风机将混凝土表面清理干净并保持干燥；采用U型箍加固时，其截面棱角应在粘结前通过打磨加以圆化，梁的圆化半径，对应碳纤维不不应小于20mm。
碳纤布施工技术交底
3、碳纤维布粘贴：涂底层侵渍树脂，应确认底胶表面已经指触干燥，并除去附着水分；纤维布要按设计图纸剪成适于粘贴的长度，剪裁后应打卷并放置稳妥备用，在底胶涂好后在展开，匀速推平；侵渍树脂要按一定的比例混合，充分搅拌使其均匀混合，注意少量调配，以确保能及时用完；每次调配的树脂应在规定时间内用完；将树脂均匀涂在施工作业面，涂量必须保证树脂能很快侵透纤维布；涂底层侵渍树脂后，立即将纤维布粘贴上去；用滚筒在纤维布表面滚动使纤维布与树脂紧密粘结，树脂与纤维布之间不能夹空气或其他杂质；纤维布已经充分侵透底层树脂后，再涂一层侵渍树脂，要注意均匀涂刷，完全覆盖；侵渍树脂指触干燥前，应采取适当的保护措施。
4、外层涂布的检验及表面聚合物砂浆防护：后期处理工作必须适应施工场所和环境条件。为了提高碳纤维布补强构件的耐久性，必须进行外部防护处理。涂装前应检查树脂与纤维布的粘结情况。确认无破损或空洞后，在纤维布外层涂布侵渍树脂，涂布时在树脂表面技术交底记录
编号
工程名称
施工单位
交底提要
粘贴碳纤维布技术交底
交底日期
交底内容：
粘贴碳纤维布技术交底
1、流程：搭设脚手架→按设计尺寸裁剪碳纤维布施工准备→混凝土表面处理→底层树脂配制并涂刷→找平材料配制并对不平整处修复处理→侵渍树脂或粘贴树脂的配制并涂刷→粘贴碳纤维布→表面防护
2、工艺及要点
1、表面处理：处理的原则是避免混凝土表面凸凹不平，使之干净、干燥；构件表明由施工模版搭接引起的不平整，应做处理：打磨后用清洁布将表面擦干净。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳纤维布施工工艺方法和要求
一、应根据施工现场和被加固构件混凝土实际状况，拟定施工方案和施工计划。
对所使用的碳纤维片材、配套树脂、机具等做好施工前准备工作。
（一）表面处理：
1、应清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣化混凝
土，露出混凝土结构层，并用修复材料将表面修复平整。
2、应按设计要求对裂缝进行灌缝或封闭处理。
3、被粘贴混凝土表面应打磨平整，除去表层浮浆、油污等杂质，
直至完全露出混凝土结构新面。
转角粘贴处要进行导角处理并
打磨成圆弧状，圆弧半径不应小于20㎜。
4、混凝土表面应清理干净并保持干燥。
（二）涂刷底层树脂：
1、按产品供应商提供的材料配比进行配制；甲、乙两组胶按配比
装入容器桶内，采用电锤及扩大头钻头，转速在600转/分，搅
拌时间约8分钟；使胶无色差。
搅拌均匀后方可使用。
2、应用滚筒刷将底层树脂均匀涂抹于混凝土表面。
应在树脂表面
指触干燥后立即进行下一步工序施工。
（三）找平处理：
1、应按产品供应商提供的工艺规定配制找平材料。
2、应对混凝土表面凹陷部位用找平材料填补平整，且不应有楞角。
3、转角处应用找平材料修复为光滑的圆弧，半径应不小于20㎜。
4、应在找平材料表面指触干燥后立即进行下一步工序施工。
（四）粘贴碳纤维片材：
1、粘贴碳纤维布应符合下列要求：
（1）按设计要求的尺寸裁剪碳纤维布；
（2）应按产品供应商提供的工艺规定配制浸渍树脂并均匀涂抹于所要粘贴的部位；
（3）用专用的滚筒顺纤维方向多次滚压，挤除气泡，使浸渍树脂充分浸透碳纤维布。
滚压时不得操作碳纤维布；
（4）多层粘贴重复上述步骤，应在纤维表面浸渍树脂指触干燥后立即进行下一层的粘贴；
（5）在最后一层碳纤维布的表面均匀涂抹浸渍树脂。
2、应按下列步骤粘贴碳纤维板：
（1）应按设计要求的尺寸裁剪碳纤维板，按产品供应商提供的工艺规定配制粘结树脂；
（2）将碳纤维板表面擦拭干净至无粉尘。
如需粘贴两层时，对底层碳纤维板两面均应擦拭干净；
（3）擦拭干净的碳纤维板应立即涂刷粘结树脂，胶层应呈突起状，平均厚度不小于2㎜；
（4）将涂有粘结树脂的碳纤维板用手轻压贴于需粘贴的位置。
用橡皮滚筒顺纤维方向均匀平稳压实，使树脂从两边溢出，保证密实无空洞。
当平行粘贴多条碳纤维板时，两板之间空隙应不小于5㎜；
（5）需粘贴两层碳纤维板时，应连续粘贴。
如不能立即粘贴，再开始粘贴前应对底层碳纤维板重新做好清洁工作。
（五）表面防护：
当需要做表面防护时，并保证防护材料与碳纤维布片材之间有可靠的粘结，一般采用喷、粘砂。
（六）施工安全及注意事项：
1、碳纤维片材为导电材料，施工碳纤维片材时应远离电气设备及
电源，或采取可靠的防护措施。
2、施工过程中应避免碳纤维片材的弯折。
3、碳纤维片材配套树脂的原料应密封储存，远离火源，避免阳光
直接照射。
4、树脂的配制和使用场所，应保持通风良好。
5、现场施工人员应采取相应的劳动保护措施。
（七）检验与验收：
1、在开始施工之前，应确认碳纤维片材扩配套树脂类粘结材料的
产品合格证、产品质量出厂检验报告，各项性能指标应符合以下规定的要求。
（1）材料种类及一般要求：
①本条指出粘贴碳纤维片材加固方法所采用的材料种类，特别指出粘结材料应为与碳纤维片材相配套的产品；原则上应有试验资料证明粘结材料与配套碳纤维片材的粘结效果，这是为了避免因粘结材料与碳纤维片材不配套而造成加固效果降低或加固失效。
②本条为加固修复用材料的一般要求，碳纤维片材和配套粘结材料各自产品的性能必须符合本条的规定才能作为混凝土结构加固修复用材料。
使用不符合本条规定的产品进行结构加固修复会导致加固失效甚至造成严重事故。
③由于目前在加固工程中大量使用的是单向碳纤维片材，故本规程列出了对单向碳纤维片材的性能指标要求，因为对各种加固修复用碳纤维片材的基本性能要求是一致的，对于双向或多向碳纤维片材的性能指标要求并未列出，可以参照单向碳纤维片材的指标执行，本规程中不再一一列举。
（2）碳纤维片材：
①本规程仅针对碳纤维布和碳纤维板两种制品形式，统称为碳纤维片材。
碳纤维布的计算厚度为理论计算值，而不是碳纤维布的实测厚度，因为碳纤维布质地柔软，实测厚度离散性很大；碳纤维板的截面积指含树脂板材的实测截面面积。
碳纤维板产品应该说明纤维的体积含量。
常用碳纤维布的单位面积碳纤维质量、截面面积及计算厚度见下表：常用碳纤维布的单位面积质量、截面积及计算厚度
②碳纤维材料具有高强度、高弹性模量、重量轻及耐腐蚀性好等特点。
目前在混凝土结构加固中，一般情况下使用高强度型碳纤维片材，其抗拉强度是普通钢筋的10倍左右，弹性模量略高于普通钢筋的弹性模量。
另外，碳纤维没有类似钢筋的屈服点，在达到极限抗拉强度之前应力应变关系为线弹性，其应力应变关系见下图。
本规程的规定均以高强度型碳纤维片材为对象，当使用其它类型的碳纤维片材时，应有可靠依据。
σ
碳纤维片材应力—应变关系
③试验研究和工程经验证明，单层碳纤维布的单位面积碳纤维质量越大，施工时浸渍树脂越不容易完全浸透，施工质量越难以保证。
本规程所说碳纤维质量是指碳纤维的净质量，不包括固定碳纤维所用的纬线和预浸所用的树脂质量在内。
④碳纤维板过厚或过宽，施工质量均较难以保证，所以在设计和施工时，都应尽量使用宽度较小的碳纤维板。
材料研究表明碳纤维板中碳纤维体积含量在60%～70%时性能最好，故本规程建议碳纤维板中纤维体积含量不宜低于60%。
（3）配套树脂类粘结材料：
①采用碳纤维片材对混凝土结构进行加固修复时，应采用配套底层树脂、找平材料、浸渍树脂或粘结树结。
②配套树脂类粘结材料的主要性能指标应满足表一、表二和表三的要求。
底层树脂性能指标表一
找平材料性能指标表二
浸渍树脂和粘结树脂性能指标表三
③配套树脂类粘结材料应按附录A进行粘结性能实验，要求正拉粘结强度不小于2.5MPa，且不小于被加固混凝土抗拉强度标准值f tk。
配套树脂类粘结材料应参照GB/T 14522-93《机械工业产品用塑料、涂料、橡胶材料人工气候加速试验方法》规定的环境条件进行耐久性检验，经2000h的加速老化后，按附录A进行正拉粘结强度试验，要求粘结强度不明显降低。
2、采用碳纤维片材及配套树脂类粘结材料对混凝土结构进行加固
修复时，应严格按本规程第5章有关条款进行各工序隐蔽工程检验与验收。
如施工质量不能满足本规程第5章有关条款要求时，应立即采取补救措施或返工。
3、碳纤维片材实际粘贴面积应不少于设计量，位置偏差应不大于
10㎜。
4、碳纤维片材与混凝土之间的粘结质量可用小锤轻轻敲击或手压
碳纤维片材表面的方法来检查，总有效粘结面积不应低于95%。
当碳纤维布的空鼓面积小于10000mm2时，可采用针管注胶的
方式进行补救。
空鼓面积大于10000mm2时，宜将空鼓处的碳
纤维片材切除，重新搭接贴上等量的碳纤维片材，搭接长度应
不小于100 mm。
5、必要时应按附录B方法对施工质量进行现场检验。
6、必要时可对碳纤维片材和配套树脂类粘结材料进行现场取样
检验。
