汽车辅助电器系统知识培训
汽车电气教案集培训资料
汽车电气教案集培训资料1. 引言汽车电气是汽车电子技术的基础，涵盖了汽车电子系统的设计、安装、调试和维修等多个方面。
随着汽车技术的不断发展和进步，汽车电气系统的复杂性也在不断增加。
为了提高汽车电气工程师的技能和知识水平，本教案集培训资料提供了一系列的教案集，帮助学员系统学习汽车电气相关的知识和技能。
2. 教学目标本教案集培训资料的主要目标是：•提供汽车电气基础知识的介绍和讲解；•增强学员对汽车电气系统的理论和实践能力；•培养学员解决汽车电气故障的能力；•加强学员的团队合作和沟通能力。
3. 课程内容本教案集培训资料包含以下几个模块：介绍汽车电气的定义、发展历程、基本原理和分类等内容。
3.2 汽车电气元件学习和掌握汽车电气中常见的元件，包括发电机、蓄电池、电动机、开关和继电器等。
了解汽车电气系统的组成部分和工作原理，包括起动系统、点火系统、充电系统、照明系统、电子设备系统等。
3.4 汽车电路图解读学习如何理解和解读汽车电路图，包括电路图符号、电路图的绘制方法和电路图的分析技巧。
3.5 汽车电气故障排除掌握解决汽车电气故障的方法和步骤，包括使用故障分析仪器、检测常见故障和排除故障等。
3.6 汽车电气维护与保养学习汽车电气系统的维护和保养技术，包括蓄电池的维护、电线电路的检查与保养、电器元件的更换等。
4. 教学方法本教案集培训资料采用多种教学方法，包括理论讲解、案例分析、实践操作和小组讨论等，以提高学员的实际操作能力和问题解决能力。
5. 教学评估为了评估学员的学习效果和教学质量，本教案集培训资料提供了习题和实际操作练习，以及考试题目。
学员需要完成习题和实际操作练习，并参加考试，以评估学习成果。
6. 总结汽车电气作为汽车电子技术的基础，对于汽车的正常运行和安全性至关重要。
通过学习本教案集培训资料，可以帮助学员掌握汽车电气的基本理论和实践技能，提高工作能力和竞争力。
我们相信，通过学习和实践，学员将能够成为优秀的汽车电气工程师。

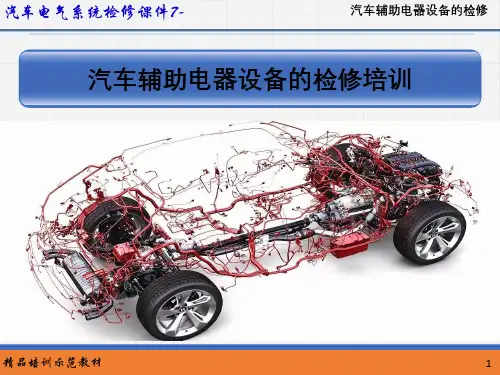

汽车电气系统检修课件--汽车辅助电器设备的检修培训
精品培训示范教材
41
任务实施
汽车辅助电器设备的检修
如果工作正常，说明故障可能出在安全开关E39或左后门电动窗 开关及其线路，进行以下检查：
（1）操作右后电动窗开关，观察升降情况，如果右后窗也不动， 有两种情况说明E39出现故障的可能性最大，进行E39检测，如果右后 窗动作正常，进行下一步操作。
（2）拆检左后电动窗开关E53及其线路连接。
升降器工作时有异响
（1）安装时未调整好； （2）卷丝筒内钢丝跳槽； （3）滑动支架内传动钢丝夹转动； （4）电动机盖板或固定架与玻璃碰擦等机械故障。
精品培训示范教材
38
任务实施
1 器材准备 ✓ 汽车整车 ✓ 汽车专用万用表 ✓ 试灯 ✓ 手工具
精品培训示范教材
汽车辅助电器设备的检修
39
任务实施
汽车辅助电器设备的检修
汽车辅助电器设备的检修
图7-2-4 永磁式直流电动机电动车窗控制电路
精品培训示范教材
34
知识准备
汽车辅助电器设备的检修
3.2 双绕组串激式直流电动机电动车窗
双绕组串励型直流电动机有两个绕向相反的磁场绕组，一个称 为“上升”绕组，一个称为“下降”绕组，在给不同绕组通电时，会产 生相反方向的磁场，电动机的旋转方向也就不同，从而实现车窗 玻璃上升或下降。其控制电路如图7-2-5所示。
精品培训示范教材
6
知识准备
1.2 电动刮水器的组成及原理
汽车辅助电器设备的检修
图7-1-1 电动刮水器 1－铰接式雨刮片架2－雨刮片3－雨刮臂4－蜗轮蜗杆减速机构5－电动机6－摇臂7－拉杆8－摆杆
精品培训示范教材
7
知识准备
汽车辅助电器设备的检修
汽车辅助电器系统知识 教学PPT课件
这种方法的原理主要是利用水砂纸将雨刷片因灰尘、冷暖温度变化所造 成的小变形磨平。
3.避免无水干刮。使用雨刷器首要的前提当然是要在有雨水的情况下使 用，绝不可以无水干刮。不然的话，会造成雨刷器橡胶刮片和雨刷电机 的损坏。
2）雨刮器的故障检修 雨刮器的故障包括两大方面：一个是电路方 面的故障，一个是机械方面的故障，因此，在 对雨刮器的故障进行检修之前，首先要确定是 电路故障还是机械故障。最简单的方法就是从 电动机上拆下连接刮水片的雨刮臂，拧开刮水 器开关，观察电动机的运行，如果电动机工作 正常则是机械问题。雨刮器系统常见的故障有： 刮水器完全不工作、刮水器某个档位不工作、 间断性工作、持续操作不停及刮水片不能复位 等。
（1）雨刮器 1）间歇及电器的工作原理：
间歇性档用于当雨水较少时使电动机工作在间歇状态，由间歇 继电器控制，雨刷器开关打到间歇档，电流从蓄电池正极→点火开关 →间歇继电器B柱→电阻R→三极管VT2基极。此时VT2导通，继电 器线圈中有电流经过产生磁场，则K1吸合，K2断开。当K1吸合时， 电流经间歇继电器B柱→K1→S2柱→刮水器开关S→+1→雨刷电机 B2→B1→搭铁，雨刷以低速运转。当雨刷以低速运转时，电流经雨 刷电机1号触点→S1→R2→给电容C充电，此时因电压低二极管D截 止。
汽车辅助电器系统
1.重点：电控雨刷、门窗、座椅和后视镜的等电器辅助系统的结构及原理， 掌握现代汽车辅助系统常见故障现象及诊断思路及更换流程。
2.难点：辅助电器系统的电路图的识读。
3.新增知识：本章完善了各辅助电器的工作原理并加于电路图进行说明； 在电控雨刷及车窗的内容中，增加了新的车型电路及详细的故障分析； 删除了电动天窗的内容，补充了加装倒车雷达的方法。
(新版)汽车电气课件： 辅助电气系统维护与检修
任務7.1 風窗玻璃清潔裝置的結構原理與檢修
7. 刮水器的維護及使用注意事項 使用刮水器應注意以下事項： （1）須經常檢查刮片，可用清水和中性肥皂水清理刮水片。 （2）檢查刮水器電動機的固定及各傳動杆的連接情況，如有鬆動，應予擰緊。 （3）檢查刮水片與玻璃貼附情況。刮水片應無老化、破裂、磨損等損傷，否則應更換。 （4）刮水器僅可在濕潤和清潔的車窗上使用，否則將損壞玻璃和橡膠刮片。 （5）檢查刮水器的性能，如果刮水片的性能已經變差，必須更換；刮水片一般每年更換一次。
當將刮水器開關退回到“0”擋時，如果刮水片沒有停在規定的位置，由於觸點與銅環相接觸， 則電流繼續流入電樞。其電路為：蓄電池正極→電源開關→熔斷絲→電刷B3 →電樞繞組→電刷B1 →接線柱②→接觸片→接線柱①→觸點臂→銅環→搭鐵。此時，電動機以低速運轉至蝸輪旋轉到 規定位置，即觸點臂都和銅環接觸。此時電動機電樞繞組短路。但是，若電樞由於其慣性而不能 立刻停下來，則電樞繞組通過觸點臂與銅環接觸而構成回路，電樞繞組產生感應電流，產生制動 扭矩，電動機將迅速停止轉動，刮水器的刮水片停止在規定的位置。
輔助電氣系統維護與檢修
目錄 CONTENTS
任務 7.1 風窗玻璃清潔裝置的結構原理與檢修 任務 7.2 電動車窗的結構原理與檢修 任務 7.3 電動座椅的結構原理與檢修 任務 7.4 電動後視鏡的結構原理與檢修 任務 7.5 電控門鎖系統的結構原理與檢修
知識目標
1
瞭解
常用輔助電氣設備裝置的安裝位置。
任務7.1 風窗玻璃清潔裝置的結構原理與檢修
圖 7.6 互補間歇振盪器 1—刮水器電動機；2—刮水器開關；3—間歇刮水器開關；4—繼電器；5—自停開關
任務7.1 風窗玻璃清潔裝置的結構原理與檢修
新能源电动汽车辅助系统培训课件
• 高速行驶时，要求助力系统能对转向系统有一种“反向”助
力，即适当增加转向系统的阻尼。传统的液压或气压动力转 向系统很难做到，而EPS系统利用电动机特性即可实现。
• 电机只需在要求转向时运行，节省能源消耗。结构紧凑，一
般要比同规格的液压式动力转向系统轻25%。
• EPS系统有助于四轮转向的实现，促进车辆悬架系统发展。
载货车悬架较硬，满载时行驶，车身振动较小，但空载或 轻载时，高速行驶振动较大，平顺性较差。
41
3. 2 电控悬架系统的功能
• （1）刚度调节功能。
悬架刚度主要根据车速、路况、车身姿态来控制。
• （2）阻尼调节功能。
通过调节减振器阻尼改变悬架较“柔软”或更“坚硬”的状态。
• （3）车体高度调节功能。
21
电子控制器ECU的基本组成框图
22
EPS电机正反转控制电路
A1和A2端为触发信号 端，用以触发电动机产 生正反转。
控制触发信号端电流的 大小，就可以控制电动 机通过电流的大小。
23
助力电动机电流的控制逻辑
24
GOLF2004转向助力特性图
重车 轻车
25
1. 5 EPS系统的优点
• 调整简单、控制灵活。 • 低速停车获得较大转向助力。高速时消减路面不平对转向轮
26
2 线控制动系统
• 分类
电子液压式制动系统 （ELECTRO HYDRAULIC BRAKING，EHB） 电子机械式制动系统 （ELECTRO MECHANICAL BRAKING，EMB） EHB 将电子与液压系统相结合所形成的制动系统。由电子系 统提供控制，液压系统提供动力。
EMB 将传统制动系统中的液压油或空气等传力介质完全由 电制动取代，是制动控制系统发展方向。
汽车电气系统检修课件 模块八辅助电气系统
课题五 电动座椅
模块八 辅助电气系统
三、电动座椅控制电路工作原理
1、电动座椅的 前后调节控制 2、电动座椅升 降调节控制 1）前高度调节 控制 2）后高度调节 控制 3）整个座椅高 度调节控制
课题五 电动座椅
模块八 辅助电气系统
课题五 电动座椅
四、电动座椅的控制电路故障诊断
别克君威轿车电动座椅均不工作故障的诊断（以驾驶员侧为例） 原因：座椅调节开关损坏、熔断器烧断、电路断路等。 1．检测驾驶员座椅调节器电源 2．检测驾驶员座椅调节器搭铁电路
1．检测电源电路 2．检测搭铁电路 3．检测电路转换开 关SA1 4．检测后视镜电动 机
课题四 电动后视镜
模块八 辅助电气系统
课题五 电动座椅
一、电动座椅的作用
为了提高汽车乘坐的舒适性，减小驾驶或长时间 乘车的疲劳，现代轿车都安装有座椅调整装置。通过 控制开关，可方便地调整座椅的前后、上下位置和座 椅靠背的倾斜角度。一般前后方向的调节量为100～ 160mm，座位上下的调节量为30～50mm。全程移 动所需时间为8～10s。
三、电动风扇控制电路及工作原理
3、发动机电脑控制的双风扇电路及工作原理 以上海通用别克轿车发动机计算机控制的双风扇电路为例
模块八 辅助电气系统
课题二 风窗清洁装置
一、风窗清洁装置组成、作用
汽车风窗清洁装置的作用是清除风窗玻璃上的雨 水、雪、尘土或污物，保证驾驶员有良好的驾驶视线。 通常由风窗玻璃刮水器、风窗玻璃洗涤器和除霜装置 三部分组成。一般汽车在前风窗装有刮水器，后风窗 装有电热除雾、冰装置，部分汽车前后风窗都装有刮 水器。
模块八 辅助电气系统
课题二 风窗清洁装置
2、风窗玻璃洗涤器 （1）风窗玻璃洗涤装置的组成 风窗清洗装置的组成如图所示，主要由贮液罐、洗涤泵、
汽车辅助电气系统介绍
4.电动后视镜的工作原理
20
三、汽车电动车窗
目前，轿车普遍装有电动车窗。驾驶员坐在驾驶座上，利用 控制开关使全部车窗玻璃自动升降，操作简便，且有利于行 车安全。
21
1.电动车窗的作用
• 手动开/关的 功能
• 单触式自动开 /关功能
• 车窗锁止功能 • 防夹保护功
能 • 无钥匙电动车
窗功能
22
30
31
四、电动天窗
汽车车窗也可以开阔视野，也常用于移动摄影摄像的拍摄需 求。汽车天窗可大致分为：外滑式、内藏式、内藏外翻式、 全景式和窗帘式等。主要安装于商用SUV、轿车等车型上。
32
软顶棚电动天窗
全景天窗
多功能天窗
遮阳帘系统
可折叠天窗
外滑式天窗
卡车天窗
双面板天窗
内藏式天窗 手动天窗
33
1.电动天窗的作用
1. 手动开/关的功能 ▪ 当电动车窗开关被推或拉到
一半时，窗户打开或关闭直 至开关被松开。 2. 单触式自动开/关功能 ▪ 当电动车窗开关被推或拉到 底时，窗户全开或全关。 3. 车窗锁止功能 ▪ 当车窗锁止开关打开时，除 驾驶员车窗，所有车窗打开 和关闭功能失效。
23
• 4. 防夹保护 功能
通风换气。天窗是利用负压换气的原理，依靠汽车在行驶时 气流在车顶快速流动形成负压，将车内污浊的空气抽出。
节能。夏天，打开天窗，利用车辆行驶过程中车顶形成的负 压抽出燥热的空气就可达到快速换气降温的目的，使用这种 方法比使用汽车空调降温的速度快2～3倍，而且还节约汽油。
除雾。前挡风玻璃容易形成雾气，打开车顶天窗至后翘通风 位置，可轻易消除前挡风玻璃的雾气，保证行车安全。
14
汽车电器安全培训教材
汽车电器安全培训教材一、引言汽车电器系统是现代汽车不可或缺的一部分，它为车辆提供了各种功能，例如点火、照明、通信和娱乐等。
然而，由于电器系统的复杂性和高压电流的存在，安全问题时刻存在着。
为了确保驾驶员和乘客的安全，我们有必要进行汽车电器安全培训。
本教材将为您介绍与汽车电器安全相关的知识，并提供一些安全操作建议。
二、汽车电器的基本原理1. 电器系统的组成汽车电器系统由电瓶、发电机、线路、开关、保险丝等组成。
电瓶提供起动电流和电器供电，发电机负责给电瓶充电以及为汽车电器提供电能，各种开关用于控制电电器的开闭，而保险丝则起到保护线路的作用。
2. 电器系统的工作原理汽车电器系统利用电能驱动各种设备和执行器件工作。
通过开启或关闭开关，可以控制电器设备的启动和停止。
电器设备接受电流提供其所需的能量，从而实现各种功能。
三、汽车电器安全操作准则1. 安全操作前的准备在进行任何电器维修或操作之前，务必切断电源。
这可以通过断开电瓶的负极或者切断电路保险丝来实现。
这样能够避免触电和电器设备损坏的风险。
2. 周期性检查电路定期检查汽车电器线路和插头，确保其良好接触并没有损坏。
松动的线路或者螺母可能会导致电器设备故障或者短路。
3. 防止过载和短路汽车电器设备的过载和短路可能会导致电器系统故障甚至引发火灾。
因此，我们应当使用正确的保险丝和继电器来保护电路，确保电流在安全范围内。
4. 避免电器设备受潮汽车电器设备受潮容易引起电气故障。
因此，在洗车或者下雨后，应当特别留意电器设备，尽量避免涉水或者潮湿环境。
四、汽车电器故障排查与处理1. 故障排查流程当汽车电器设备出现故障时，我们采取以下步骤进行排查：a) 检查保险丝是否熔断，b) 检查线路是否松动、损坏或者短路，c) 检查电路开关是否正常，d) 借助测试设备检测零部件是否正常工作。
2. 故障处理技巧针对不同的电器故障，我们可以采取不同的处理方法。
对于保险丝熔断，应及时更换合适的保险丝；对于线路接触不良，应重新连接或更换线路插头；对于设备故障，应向专业技师寻求帮助。
汽车电气线路基础知识培训
汽车电气线路基础知识培训引言汽车电气线路是汽车电子系统的重要组成部分，掌握汽车电气线路的基础知识对于汽车维修和诊断都十分重要。
本文将介绍汽车电气线路的基本构成、常见的电气元件以及常用的电气线路故障排查方法，旨在帮助读者深入了解和掌握汽车电气线路的基础知识。
汽车电气线路的基本构成汽车电气线路包括多种不同类型的电路，如供电电路、控制电路、信号电路等。
下面将对这些电路进行简要介绍。
供电电路供电电路是汽车电气系统的基础，它将电能从电瓶输送到各个电气设备。
供电电路包括电瓶、发电机、开关、保险丝等组成。
其中，电瓶是储存电能的装置，发电机则负责将汽车引擎产生的机械能转化为电能充电电瓶。
控制电路控制电路用于控制汽车的各种功能和设备，如点火系统、喇叭、灯光等。
控制电路通常由传感器、控制模块和执行器组成。
传感器负责感知车辆的状态，控制模块根据传感器信号进行控制，而执行器则通过控制模块的指令执行相应的操作。
信号电路信号电路用于传输车辆各种状态信息和控制命令。
常见的信号电路包括通信线路、信号线路等。
通信线路用于车辆与外部设备的通信，如OBD接口、GPS系统等；信号线路则用于传输车辆内部各个系统之间的信息和指令。
常见的电气元件汽车电气线路中使用的常见电气元件包括开关、继电器、保险丝、传感器等。
下面将对这些元件进行简要介绍。
开关开关是控制电流的通断的装置，常见的开关包括刀开关、按钮开关等。
开关广泛应用于汽车电气线路的控制功能，如点火开关、车灯开关等。
继电器继电器是一种能根据控制信号来控制大电流的开关装置。
汽车电气系统中的大电流通常无法通过直接控制开关来实现，这时就需要使用继电器。
继电器通常由控制电路、触点电路和电磁铁组成。
保险丝保险丝是一种用于保护电气线路和设备免受过载或短路损坏的装置。
当电流超过保险丝额定值时，保险丝会断开电路，起到保护作用。
汽车电气系统中常使用玻璃管保险丝或塑料外壳保险丝。
传感器传感器用于感知车辆的各种状态信息，如发动机转速、车速、气流等。
