2.窒息 喷雾水喷射到燃烧区后，遇热汽化，生成比原液体体积大1700倍 的水蒸气，包覆在燃烧物周围，使燃烧物周围空气中的氧气浓度 不断下降，燃烧因窒息而停止。
6
3.冲击乳化 冲击乳化只适用于不溶于水的可燃液体。喷雾水喷射到正在燃烧 的液体表面时，由于水雾滴的冲击，在液体表面产生搅拌作用， 从而在液体表面形成一层由水滴和非水溶性可燃液体组成的乳化 混合物，其中夹杂着大量气泡，这种乳化物不燃烧，覆盖在可燃 液体表面上，可使燃烧中断。
41
4.保护面积 (6)开口容器的保护面积应按液面面积确定。
42
5.3.3 水力计算 1.保护对象的水雾喷头设置数量确定 2.系统计算流量的确定 3.消防水泵扬程计算
43
5.4 细水雾的定义及分类
5.4.1 5.4.2 5.4.3
细水雾定义 分类 灭火机理
44
5.4.1 细水雾定义 1.体积中值粒径(VMD) 2.邵特平均粒径(SMD) 3.数目中值粒径(NMD)
49
5.4.2 分类
图5-15 细水雾雾滴粒径分级图 50
5.4.3 灭火机理 细水雾的灭火机理：一是降温效能，吸收热量；二是窒息作用， 阻断氧化反应。此外，细水雾具有非常优越的阻断热辐射传递的 效能，能有效地阻断强烈的热辐射。细水雾在冷却和窒息的双重 作用下达到灭火、控火和抑火的目的，所以细水雾灭火系统具有 水喷淋和气体灭火的双重作用和优点，既有水喷淋系统的冷却作 用，又有气体灭火系统的窒息作用，是一项非常好的、值得推广 的灭火技术。
28
1.保护液化石油气灌装间、实瓶库和危险品仓库、汽车库等场 所的喷头布置
图5-8 水雾喷头布置形式 29
2.保护液化气储罐的喷头布置
1)喷头与储罐外壁的距离不应大于0.7m，以减少火焰的热气流和 风对水雾的影响，减少水雾穿越被火焰加热空间时的汽化损失。 2)当储罐为球形储罐时，管路可分几层环绕罐体，喷头均匀布置 在每层水平环管上，如图5-9所示。 3)对容积等于或大于1000m3的储罐，喷头喷射的水雾锥应沿纬线 方向相交，宜沿经线方向相接。 4)喷头布置除考虑对罐体进行保护外，对附属设备，如无保护层 的球罐支柱、液位计、罐底阀门组等最容易发生泄漏的部位也应 同时设置喷头进行保护。
自动喷水灭火系统--讲义PPT
工作原理：
火灾发生(fāshēng)时，高温火焰或
高温气流使闭式喷头的热敏感元件动作，
喷水灭火。此时，管网中的水由静止变为
流动，则水流指示器就被感应送出电信号，
在报警控制器上指示某一区域已在喷水，
持续喷水造成湿式报警阀的上部水压低于
下部水压，这种压力差达到一定值时，原
来处于关闭状态的阀片就自动开启。此时，
3000m2的单层、多层丙类厂房；高层丙类厂房；飞机
发动机试验台的准备部位；建筑面积大于500m2的地
下丙类厂房；
2 每层建筑面积大于1000m2或总建筑面积大于
2000m2的丙类仓库；每座占地面积大于600m2的火柴
仓库；邮政楼中面积大于500m2的空邮袋库；建筑面
积大于500m2的可燃物品的地下仓库；可燃、难燃物
精品PPT
3 水喷雾灭火系统 Water spray extinguishing system
由水源、供水设备、管道(guǎndào)、雨淋阀组、 过滤器和水雾喷头等组成，向保护对象喷射水 雾灭火或防护冷却的灭火系统。
高压细水雾系统
High pressure Water mist spray
系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压 力开关）等组件，以及管道、供水设施组成，并能在发生火灾时 喷水的自动灭火系统。
精品PPT
自动喷水灭火系统不适用于存在较多下列物品的场 所：
1 遇水发生爆炸或加速燃烧的物品； 2 遇水发生剧烈化学反应或产生有毒有害物质的
物品； 3 洒水将导致喷溅(pēn jiàn)或沸溢的液体。
干式自动喷水灭火系统的主要工作(gōngzuò)过程与湿式 自动喷水灭火系统无本质区别，只是在喷头动作后有一 个排气过程，这将影响灭火的速度和效果。对一个较大 的干式自动喷水灭火系统来说，这种不利影响不能忽视， 因此，通常要求在干式报警阀出口管道上，附加一个排 气加速器装置，以加快报警阀处的降压过程，让报警阀 快些启动，使压力水迅速进入充气管网，缩短排气时间， 及早喷水灭火。
变压器水喷雾灭火系统设计
电工电气 (2020 No.7)变压器水喷雾灭火系统设计陈琳，唐忠达(南瑞电力设计有限公司，江苏 南京 211000)0 引言电力变压器作为变电站中最主要的电气设备，应用最为广泛的是油浸式变压器。
变压器油作为绝缘介质，燃点低，一旦存在变压器过热、电弧闪烙、短路等情况，极易引起变压器火灾事故的发生，造成直接的财产损失甚至人员伤亡，中心变电站中的变压器发生火灾时还会引起大面积的停电事故，危害极大。
根据GB50229—2019《火力发电厂与变电站设计防火标准》要求，125MVA及以上的变压器灭火措施除了消火栓、移动灭火装置、消防沙池及消防铲以外，还应设置固定灭火系统。
应用于变电站电力变压器消防的固定灭火系统主要有水喷雾灭火系统、排油注氮系统等。
经变压器灭火试验及应用实践证明，水喷雾灭火系统是首选的扑救变压器火灾的措施。
1 水喷雾灭火系统水喷雾灭火系统是利用水雾喷头在一定水压下将水流分解成细小水雾滴以进行灭火的，其灭火机理主要是吸热冷却、窒息、乳化。
水流所分解形成的细小水雾滴与燃烧物接触时，通过物理作用和化学反应，从燃烧物中吸收大量的热。
水雾滴吸热后汽化成为水蒸气，从而排挤空气，降低燃烧部位的氧气含量，阻止燃烧物的进一步燃烧。
同时，因水雾滴的冲击作用，燃烧液体表层受到搅拌，造成了液体表层的乳化，中断了燃烧。
水喷雾灭火系统由水雾喷头、雨淋阀组、过滤器及供水管道、供水水源等组成，如图1所示。
灭火系统以火灾报警系统作为火灾探测系统，当有火情发生时，探测器将火警信号传至火灾报警控制器，控制器联动或变电站运维人员手动控制发出命令，接通雨淋阀组，通过管道及水雾喷头将水雾滴喷射到燃烧物上，快速扑灭火灾。
2 水喷雾系统控制方式应用于变电站的水喷雾灭火系统一般具备4种控制方式：自动控制、手动控制、远方遥控和应急操作。
1)自动控制系统位于自动控制模式，发生火灾时，火灾报警控制器接收到保护区内一路探测器报警后，联动开启消防警铃；接收到两路探测器报警后，联动开启声光报警器，输出确认火灾信号，联动开启灭火系统。
变电站消防水喷雾系统系统讲解PPT幻灯片
水喷雾喷头
主变水喷雾喷头布置图
系统组成
6、系统控制及感温探测 水喷雾灭火系统应设自动控制、手动控制和应急操作 3 种控制方式。系统通常置于自 动操作状态 , 自动控制方式为火灾探测器启动方式 , 当一个火灾探测器动作时 , 声光发 出报警; 两个不同的火灾探测器动作时 , 打开雨淋阀上的电磁阀 , 启动水喷雾灭火系统。 除自动控制外 , 系统还应设置远距离手动启动装置 , 在变压器附近设有现场控制箱 ,用于 人员发现火情时现场操作 , 启动灭火系统。应急启动方式为: 发现火情后直接打开雨淋 阀 , 启动灭火系统。为了确保变电所安全生产运行 , 火灾报警及控制系统必须具备抗强 电场 , 强磁场 , 防误报 , 防误动的功能 , 要适合在户外变电所内各种复杂环境下正常工 作 , 同时要求火灾报警及联动控制系统能与变电所综合自动化系统进行通讯 , 显示火警 、故障、灭火等重要消防动作状态 , 火灾自动报警及控制系统故障不得影响变电所综合 自动化系统运行。
主变警铃鸣响告警，按下“手动启动消防泵”按钮，水泵启动，运行指示灯亮，系统启动进 行灭火。将水泵控制屏转换开关打向“手动位置”，水泵停止运行，按下报警主机“复位” 按钮，解除火灾警报，复位雨淋阀。 2、自动操作方法
自动喷水灭火系统PPT(完整版)
自动喷水灭火系统由洒水喷头、报警阀 组、水流报警装置等组件，以及管道、供 水设施组成，并能在发生火灾时喷水的自 动灭火系统。 自动喷水灭火系统按喷头的开启形式， 可分为闭式喷头系统和开式喷头系统；按 报警阀的形式，可分为湿式系统、干式系 统、预作用系统和雨淋系统。
闭式系统 ➢ 湿式系统 ➢ 干式系统 ➢ 预作用系统 ➢ 重复启闭预作用系统 开式系统 ➢ 雨淋系统 ➢ 水幕系统 ➢ 水喷雾系统
稳压泵调试
模拟设计启动条件，稳压泵应立即 启动，当达到系统设计压力时，稳压泵 应立即停止运行。
系统操作
1.关闭系统主供水阀（湿式报警阀进口端信号蝶 阀）、末端试验阀。
2.打开系统排水阀（湿式报警阀排水阀），排出 系统侧管网水。水排尽后关闭系统排水阀。
3.打开区域信号阀。
4.缓慢打开主供水阀向系统供水，逐个打开所有 保护区域的末端试验阀，直到有稳定的水流从末 端试验阀流出，关闭末端试验阀。
公称动作温度，℃
支撑臂色标
57～77
本色
80～107
白
121～149
蓝
163～191
红
204～246
绿
260～302
橙
320～343
黑
▪喷头标识
示例：K-ZSTX15-68℃：表示快速响应、下垂型，公称口径为15mm，公称动作温 度为68℃的洒水喷头。
响应代号分类：标准响应：性能代号前无响应代号；特殊响应：T；快速响应：K。 性能代号分类 ：通用型喷头：ZSTP ；直立型喷头：ZSTZ ；下垂型喷头：ZSTX ；
一是水滴向细或超细方向发展和演变，系统变为水喷雾 灭火系统和超细水喷雾（细水雾）灭火系统，细水雾的发 展方向是代替洁净气体灭火系统，是一种全淹没系统，而 水喷雾灭火系统为局部应用系统。 二是发展是水滴向大或者超大水滴方向发展，目的是更 强有力地穿透烟雾和火焰，到达燃烧物的着火表面以实现 灭火，这方面的技术主要体现在大水滴喷头和早期抑制快 速反应喷头等。 三是闭式喷头向快速反应方向发展，RTI值小于50，有 的RTI值甚至达到16，如住宅喷头和ESFR喷头等，而普通 喷头的RTI值为80～300。

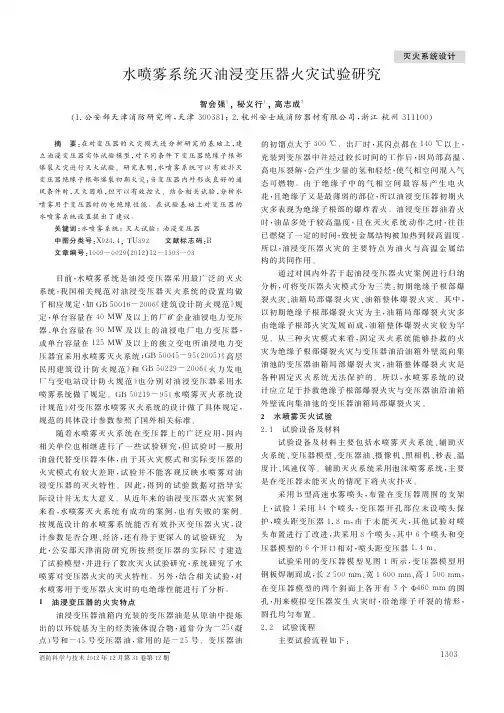

水喷雾系统灭油浸变压器火灾试验
采用 Ｂ 型高速水 雾 喷 头，布 置 在 变 压 器 周 围 的 支 架 上，试验１采用 １４ 个 喷 头，变 压 器 开 孔 部 位 未 设 喷 头 保 护，喷头距变压 器 １．８ ｍ，由 于 未 能 灭 火 ，其 他 试 验 对 喷 头布置进行了改进 ，共采用８个喷 头，其 中 ６ 个 喷 头 和 变 压 器 模 型 的 ６ 个 开 口 相 对 ，喷 头 距 变 压 器 １．４ ｍ。
关 键 词 ：水 喷 雾 系 统 ；灭 火 试 验 ；油 浸 变 压 器 中 图 分 类 号 ：Ｘ９２４．４，ＴＵ８９２ 文 献 标 志 码 ：Ｂ 文 章 编 号 ：１００９－Βιβλιοθήκη ０２９（２０１２）１２－１３０３－０３
目前，水喷雾系 统 是 油 浸 变 压 器 采 用 最 广 泛 的 灭 火 系统，我国相关规 范 对 油 浸 变 压 器 灭 火 系 统 的 设 置 均 做 了相应规定，如 ＧＢ ５００１６－２００６《建 筑 设 计 防 火 规 范》规 定，单台容量在４０ ＭＷ 及以上的厂矿企业油浸电力变压 器、单台容量在９０ ＭＷ 及 以 上 的 油 浸 电 厂 电 力 变 压 器 ， 或单台容量在１２５ ＭＷ 及以上的独立变电所油浸电力变 压器宜采用水喷雾灭火系统 ；ＧＢ ５００４５－９５（２００５）《高 层 民用 建 筑 设 计 防 火 规 范》和 ＧＢ ５０２２９－２００６《火 力 发 电 厂与变电站设计防 火 规 范 》也 分 别 对 油 浸 变 压 器 采 用 水 喷雾系统做了规定 。ＧＢ ５０２１９－９５《水 喷 雾 灭 火 系 统 设 计规范》对变压器水喷雾灭火系统的设 计 做 了 具 体 规 定 ， 规范的具体设计参数参照了国外相关标准。
建筑消防工程学 09 水喷雾灭火系统PPT课件
9.2.2 水喷雾灭火系统的控制
图9.2 水喷雾灭火系统基本工作原理
9. 3水喷雾灭火系统的基本设计参数
9.3.1 水雾喷头系统水力计算 1）水雾喷头的流量计算公式
qk 10P
2）保护对象的水雾喷头计算数量公式
N
S
W q
3）系统的计算流量公式 4）系统的设计流量计算公式
Qj
1 60
n
qi
p 1
1.2.3 高层民用建筑的耐火等级
（a）俯瞰布置示意图
（b）侧视布置示意图
图9.4 油浸式变压器水喷雾系统喷 头布置
4）影响水雾喷头布置的因素
（1）保护表面积的计算图9.5 虚拟保护物体积 acb
如前所述，保护面积是指被保护物的表面积，它的 大小决定了设计喷雾强度和设计流量、也决定了喷 头个数的多少。图9.5为虚拟保护物体积，那么， 它的表面积S应计算为：
9.5.6 喷头的选择
由（9-9）计算出喷头间距L=1.73 m，已知电
缆桥架长102 m，则水雾喷头的个数n=电缆 隧道长度/喷头间距=102/1.7=60(只)。又：
保护面积S=(1.9+0.6×2)×102=316.2(m2)， 喷雾强度为W=13 L/(min·m2)，故灭火所需 总水量Q=316.2×13=4 110.6(L/min)，则喷 头的流量q= 4 110.6/60=68.51(L/min)。
1）水雾灭火适用于 （1）闪点为60℃和高于60℃的重油，以及闪点高于120℃的石油产品； （2）液化石油气体储罐。 （3）汽车停车场； （4）化工厂蒸馏塔、阀门组、泵房、离心机室、蒸馏釜等装置； （5）石油炼厂的重油加热装置、重油泵房、重油储罐、装卸栈桥； （6）电气设备，如变压器、油开关等； （7）植物油加工厂，如花生油、亚麻油、豆油棉籽油加工厂； （8）船舶的船舱及船用重油储罐； （9）一般可燃材料，如纸、木材、棉花、纤维。 2）水雾灭火不适用于 （1）与水起化学反应的碱性金属（如钠、钾等）； （2）金属氢化物。
变压器水喷雾系统设计
变压器水喷雾系统设计摘要：随着社会经济的不断发展，人们对消防的意识也越来越高，变压器是比较容易发生火灾的部位，因此，对变压器进行消防系统设计是非常必要的。
本文就针对变压器水喷雾系统设计进行了分析和研究。
关键词：变压器；水喷雾系统；设计在变电站、发电厂、工业厂区中，往往需要用到各种类型的变压器，这些变压器的运行质量将直接影响到整个厂区的安全性，一旦变压器发生火灾，不仅会导致厂区的正常运行受到威胁，同时也回危及到周边人员的生命安全，据统计，从1971年到1991年，全国所有的火电厂发生的火灾总次数为86次，其中，由变压器引起的火灾约占到10%，由此可见，做好变压器的防火措施势在必行。
一、水喷雾系统的灭火机理近几年，国内外有关水喷雾灭火系统的研究越来越深入，取得的研究成果也比较显著，目前，水喷雾灭火系统已经在诸多电厂变压器消防设计中的到广泛应用。
该系统的灭火机理比较简单，一般认为，它主要利用水喷雾在燃烧的物质表面所产生的乳化作用、表面冷却作用、稀释作用等，由于雾状水滴的表面积大、直径小，在遇到火之后会产生汽化现象，进而带走大量热量，起到降低燃烧物质表面温度的作用，最终使燃烧体逐渐冷却。
在实际操作中，当雾状水滴喷射到火灾发生区域，遇到热量会产生汽化反应，进而形成比原来体积高出几千倍的水蒸气，使火灾区域的火焰被包围在水蒸气之内，此时，燃烧物周边空气中的氧气含量会大幅降低，最终导致燃烧现象由于缺乏氧气的支持而逐渐熄灭。
对于一些不能与水相溶的可燃液体，当雾状水滴喷射到液体表面并与之混合之后，会形成一层不具可燃性的乳状液体层，进而导致燃烧过程中断。
针对水溶性液体发生的火灾，因为水溶性液体能与喷射出的雾状水滴相互融合，导致其可燃性降低，进而使其燃烧速度逐渐降低，最终达到扑灭火灾的目的。
二、变压器水喷雾系统设计前的准备工作（一）了解有关变压器消防设计的相关规范我国出台的《火力发电厂与变电所设计防火规范》（GB0229-96）中规定：330 kV、500 kV 、220 kV的独立变电所，单台容量为125 MVA及以上的主变压器应设置水喷雾灭火系统，并应具备定期试喷的条件。
油浸式变压器水喷雾系统的应用设计
油浸式变压器水喷雾系统的应用设计摘要：随着社会发展的进步，消防安全意识真正被重视，越来越多的消防系统应用在各个领域。
本文就作者参与的电厂消防设计工作，介绍油浸式变压器水喷雾系统的工程应用。
关键词：油浸式变压器水喷雾系统应用设计随着经济的发展，电力资源的需求越来越多，各种发电厂的建设也日渐增多，变压器是其至关重要的组成部分，一旦出现火灾，变压器遭到损坏而不能正常运行，导致的直接和间接损失大，还会给人们的生产和生活带来重大影响，所以对于采取维护其安全生产的消防安全保护措施是十分必要的。
一般大型电厂的室外变压器都是油浸式变压器，这种变压器的变压器油经过长时间工作后，由于高压电解、局部高温裂解，会产生少量的氢气等可燃气体，就很容易发生爆炸。
但是据调查，我国火电厂1965年到1979年间的1000多台变压器，变压器的线圈短路事故率约为0.117次/年·台，其中发展成火灾事故的仅占4.45%，即火灾事故率约为0.0005次/年·台。
这说明变压器火灾事故率较低。
可是一般变压器群都是安装在主厂房附近的，靠近发电机，由于变压器一旦发生火灾，往往持续时间较长，为了防止火灾蔓延到主厂房，造成更严重的后果，所以对其设置消防灭火系统是非常必要的。
考虑到一般发电厂都会设置常规水消防系统（即室内外消火栓系统），电厂变压器的灭火设施大多数都是水喷雾灭火系统。
水喷雾灭火系统，首先它的灭火介质是水，水是最常用的灭火剂，自古以来，大家就知道水能灭火，而且它不仅能单独用于灭火，还可以与其他不同的化学添加剂组成混合液使用来提高灭火效率。
水的来源也十分便捷，可以取之于人工建造的水池或是河水，湖水等天然水源。
水的灭火原理有以下几个：1，冷却作用，水具有较好的导热性，所以当水与燃烧物质接触后或经过燃烧区域，会被加热、汽化，从而吸收燃烧产生的热量，降低火场的温度，停止燃烧。
2，窒息作用，水的汽化作用使得在燃烧区产生大量水蒸气，可以阻止新鲜空气进入燃烧区，降低了燃烧区内氧气的含量，可燃物得不到充分的氧气，失去助燃物致使燃烧减弱，直至终止。
油浸变压器水喷雾灭火系统的设计探讨
ｓ ｙ ｓ ｔ ｅ ｍ ｏ ｆ ａ ｎ ｏ ｕ ｔ ｄ ｏ ｏ ｒ ｏ ｉ ｌ —ｉ ｍｍ ｅ ｒ ｓ ｅ ｄ ｔ ｒ ａ ｎ ｓ ｆ ｏ ｍｅ ｒ ｒ ｏｒ ｆ ａ ｃ ｈ ｅ ｍ ｉ ｃ ａ ｌ ｐ ｒ ｏ ｊ ｅ ｃ ｔ ｓ ｕ ｂ ｓ ｔ ａ ｔ ｉ ｏ ｎ ａ ｓ ａ ｎ ｅ ｘ ａ ｍ ｐ ｌ ｅ ．
ｄ ｉ ｓ ｃ ｕ ｓ ｓ ｉ ｏ ｎ ｏ ｎ ｄｅ ｓ ｉ ｇ ｎ
１ 油 浸 变 压 器 的 火 灾 危 险 性 及 相 关 防 火 规 范 要 求
近 年来 ，随着 我 国 化学 工 业 快速 发 展 ，大 型 化 工 厂 自建 的
因 为 该 系 统 灭火 效果 优 良 ，造 价较 低 。 目前现行规范对 于变压器 的消防要求 如下 ：根据 《 建筑设
姜 大 伟
（ 东华工程 科技股 份有 限公 司，安徽 合肥 ２ ３ ０ ０ ２ ４ ）
摘 要 ：通过分析室外大型油浸变压器的火灾危险性和相关防火规范的要求，介绍 目 前常用的保护各类油浸变压器的灭火
系统 ，描述 了水喷雾灭火系统的灭火原理及其系统组成 ，并以某化工项 目变 电所室外油浸变 压器的水喷雾灭 火系统设计 为例 ，介 绍该 系统 的设计流程及应注意 的问题 。
Ｋｅ ｙ ｗｏ ｒ ｄｓ： ｏ ｉ ｌ ｉ ｍｍｅ ｒ ｓ ｅ ｄ ｔ ｒ ａ ｎ ｓ ｆ ｏ ｒ ｍｅ ｒ ； ｗａ ｔ ｅ ｒ ｓ ｐ ｒ ａ ｙ ｅ ｘ ｔ ｉ ｎ ｕｉ ｇ ｓ ｈ ｉ ｎ ｇ ｓ ｙ ｓ ｔ ｅ ｍ； ｃ ｅ ｎ ｔ ｒ ｉ ｆ ｕ ｇ ａ ｌ ａ ｔ ｏ ｍｉ ｚ ｉ ｎ ｇ ｓ ｐｒ ａ ｙ ｎ ｏ ｚ ｚ ｌ ｅ；
ｄ ｅ ｓ ｃ ｉ ｒ ｂ ｅ ｄ ．Ｔ ｈ ｅ ｄ ｅ ｓ ｉ ｇ ｎ ｃ ｙ ｃ ｌ ｅ ａ ｎ ｄ ｉ ｓ ｓ ｕ ｅ ｓ ｔ ｏ ｂ ｅ ｏ ｂ ｓ ｅ ｒ ｖ ｅ ｄ ｏ ｆ ｔ ｈ ｅ ｓ ｙ ｓ ｔ ｅ ｍ ｗ ｅ ｒ ｅ ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｅ ｄ ｂ ｙ ｔ ａ ｋ ｉ ｎ ｇ ｔ ｈ ｅ ｗ ａ ｔ ｅ ｒ ｓ ｐ ｒ ａ ｙ ｅ ｘ ｔ ｉ ｎ ｕｉ ｇ ｓ ｈ ｉ ｎ ｇ
油浸式变压器的灭火系统
油浸式变压器的灭火系统摘要：随着水喷雾灭火系统在变压器上的广泛应用，国内相关单位也相继进行了一些试验研究，但试验时一般用油盘代替变压器本体，由于其火灾模式和实际变压器的火灾模式有较大差距，试验并不能客观反映水喷雾对油浸变压器的灭火特性。
因此，得到的试验数据对指导实际设计并无太大意义。
从近年来的油浸变压器火灾案例来看，水喷雾灭火系统有成功的案例，也有失败的案例。
按规范设计的水喷雾系统能否有效扑灭变压器火灾，设计参数是否合理、经济，还有待于更深入的试验研究。
为此，公安部天津消防研究所按照变压器的实际尺寸建造了试验模型，并进行了数次灭火试验研究，系统研究了水喷雾对变压器火灾的灭火特性。
另外，结合相关试验，对水喷雾用于变压器火灾时的电绝缘性能进行了分析。
关键词：油浸式变压器；水喷雾1油浸式变压器火灾特点及原因1.1油浸式变压器的火灾特点油浸式变压器主要由均压球、铁芯、线圈、油箱、储油柜及组件构成，油箱和储油柜中的变压器油是油浸式变压器火灾的主要可燃物。
变压器油分矿物变压器油和合成变压器油两种。
矿物变压器油的主要成分有烷烃、环烷烃及芳香烃三类。
合成变压器油在某些特性上优于矿物变压器油，比如聚氯联苯、聚二甲基硅氧烷、三甲醇基丙烷酯和季戍四醇酯等都具有难燃或不燃特性。
变压器油的燃烧遵循液体燃烧的一般规律，先蒸发成燃料蒸汽，与空气混合，遇到点火源发生燃烧。
由于短路、过电压等故障，变压器油受热分解产生氢气和烃类等易燃气体，油气溶解在变压器油中使其闪点从135℃以上降低至52℃。
随着易燃气体的增多，变压器内部压力剧增，油箱爆裂使得易燃气体与空气形成爆炸性混合气体，被变压器本身温度引燃造成火灾甚至爆炸。
1.2油浸式变压器的火灾原因油浸式变压器发生火灾的原因主要有以下几种：a.变压器油箱爆裂着火：出线端由于短路导致绕组烧毁，从而被过电压击穿，变压器的继电器保护、压力释放阀失灵，从而发生火灾；b.绝缘套管爆燃着火：因为绝缘套管密封不到位导致绝缘能力下降，当发生过电压时防爆管不能及时泄压，从而发生火灾；c.由于调压开关与绕组连接部分接触不良，运行过程中的高温使液体油分解出蒸汽，从而引起爆炸火灾；d.制造中存在缺陷，运输、安装中损伤或维护不当，都会引起变压器火灾。
油浸变压器水喷雾灭火系统设计PPT资料18页
• 4.2变压器特性 • 油浸变压器容量220kv，根据自动喷雾灭火
规范要求：
• 油坑喷雾强度W1=6 L/min.m2 • 变压器本体喷雾强度W2= 20
L/min.m2
• 4.2基本参数表
• 公称直径 计算内径
• DN15
14.75
• DN20
20.25
• DN25
26
• DN32
34.75
• 5.2变压器喷头选型计算 • 根据《自动喷雾灭火系统规范》要求，选用离心雾化型水雾喷头，喷头的
工作压力为0.35Mpa。喷头采用美国诺蒂菲尔消防设备有限公司的水雾喷头 • 5.2.1本体顶面 • 喷头型号为：ZSTW-11/125，K=53.45喷头工作压力P(MPa)=0.35(MPa)
= 53.45*1.87=100 L/min • S本体=A*B=5.35*13.8=73.83m2 • 喷头数量n=S本体*W2/q=73.83*20/100 =14.7个 • 5.2.2长边侧面： • 喷头也选用ZSTW-11/125，K=53.45这种型号的喷头因此q=100 L/min喷头数
L(m) hy+hj(m)
喷头系数 节点高差
Δh(m) 53.45
•
•
2
1—2 0.339
1.8
3.31E-05
3.79
35.7
0 53.45
•
•
3
2—3 0.678
• 喷头布置：3m和5m标高设上下两个 水平环网，下环喷头保护油坑和变压器 本体侧面下半部，上环喷头保护变压器 本体侧面上半部和顶部，此外油枕上另 设一排喷头保护顶部上环喷射不到的部 分。具体喷头型号和数量为：
• 变压器本体侧面、顶面：ZSTWB-30120，K=53.45，n=56个
水喷雾灭火系统PPT学习教案
2
（2）不同保护对象的保护面积 P231
A、可燃气体和甲乙丙类液体罐装间、装卸台、泵房、 压缩机房等保护面积应按使用面积确定 B、液化气储罐保护面积，着火罐按全部外表面及计算 ，相邻罐 应按表面积的一半计算 C、变压器的保护面积应包括除底面以外的实际外表面 面积，还应包括油枕、冷却器的外表面面积和集油坑的 投影面积 D、分层敷设的电缆的保护面积应按整体包容的最小规 则形状体的外表面面积确定 E、输送机皮带的保护面积应按上行皮带的上表面面积 确定 F、开口容器的保护面积应按液面面积确定
水雾液滴直径
特性系数 K
喷雾角度
实际
喷孔孔径理论 （三）细覆水雾盖喷范嘴围流量 q K 10P
