变压器水喷雾系统试喷方案

合集下载

水喷雾灭火系统施工组织设计方案

220KV主变水喷雾灭火工程施工组织设计第一章指导思想及实施目标第一节指导思想在认真阅读招标文件，领会精神和对工程现场实地勘察的基础上，编制了回龙观110KV 变电所升压主变水喷雾工程的施工组织设计。

该施工组织设计用以指导和规范工程施工，确保优质、高速、安全地完成本工程的建设任务。

第二节实施目标在精心组织，密切配合的基础上，确保实现如下目标：1、质量目标我们承诺：确保本工程为“优质”工程，具体质量保证措施祥见“第九章质量保证体系及措施”2、安全目标杜绝伤亡及火灾、机械等事故，确保本工程为“0”事故工程。

3、安全文明施工及环境保护目标严格按照建设部和北京市有关施工现场文明施工管理规定进行施工，配合甲方和总包方，确保本工程为安全文明工地。

在确保工程质量和工期的前提下，树立全员环保意识，采取有效措施，减少施工噪音和环境污染，自觉保护场内公用设施杜绝施工扰民现象，最大限度减少对周边居民正常工作和生活的影响，最大限度减少对环境的污染。

4、竣工交验目标确保安装工程竣工资料的真实性、完整性。

5、工程服务目标我们对本消防安装工程质量全面负责。

按照国家标准和招标文件要求在保修期内及时进行工程回访及维修。

现场免费为使用部门进行运行、维护培训。

第二章工程概况一、工程概况回龙观变电站位于北京回龙观。

主变消防水喷雾系统工程概况如下：新建消防水池和消防水泵房，敷设DN200 消防主管道，消防水池自动补水系统。

在消防水泵房内安装消防稳压设备1套，为消防系统稳压，压力变动范围：0.35～0.45MPa。

每台主变布置DN150 喷雾立管14 根，安装160L/120 0 水喷雾头20 个，80L/90 0 水喷雾头17个，80L/30 0 水喷雾头 6 个。

每台主变设置一组DN200 雨淋阀组， 2 套雨淋阀组集中安装于消防水泵房。

消防水泵设置巡检装置，可对消防水泵进行定期检测、传动。

本工程火灾智能控制屏布置在警卫室。

消防泵动力柜、消防电源柜设置在消防泵房。

变压器水喷雾灭火系统的讨论

变压器水喷雾灭火系统的讨论近年来，我国城乡电网日益发展，大中型变电站和发电厂越来越多。

变压器作为它们的主要设备，不管容量大小，原理基本相同，都是通过铁心和绕组之间的电磁转换升压或降压，以达到大功率、超高压和远距离输电的目的.有关规范规定，大于一定容量的变压器应设置水喷雾灭火系统。

水喷雾在灭火时能起到表面冷却、窒息、乳化和稀释的作用，它可以可靠地扑灭闪点高于60度的液体火灾,且有不造成液体飞溅和电气绝缘度高的特点.相关的《水喷雾灭火系统设计规范》中亦对变压器水喷雾灭火系统的设计作了一系列规定，但笔者在工程中，却发现有些情况无法按规范要求处理，并采取了一系列解决方法，在此提出，以供参考。

一、变压器的火灾危险性分析及保护部位的确定大容量变压器一般为油浸式，主要由铁心、绕组、油箱、油枕、散热器、高压套管和压力释放阀等组成。

变压器油是碳氢化合物，闪点在130度左右,为可燃液体，正常情况下在密闭油箱内部依靠温差自然循环或通过油泵强制循环，以冷却电磁交换过程中铁心和绕组等散发的热量.变压器形式多样，且不规则，不方便作为一个整体处理,因此将变压器的水喷雾保护分为油箱主体、高压套管、油枕、散热器和集油坑五大部分(见附图）。

按规范规定，除集油坑的设计喷雾强度采用6l/min。

m2外,其余部位均采用20l/min。

m2，灭火时间均取0。

4h,具体分述如下：1、油箱主体油箱主体内部充满变压器油，铁心、绕组等设备以及大量有机可燃物，如纸板、棉纱、布、木材等均浸泡在变压器油中.当变压器内部短路发生电弧闪络，油受热分解气化，箱内压力急剧升高，压力释放阀喷油泄压,此时可能引起爆燃，如泄压不及时，甚至可能发生箱体爆炸。

另外雷击、过电压、变压器出线短路以及外界火源等均可引发火灾.一般大型变压器油箱均有一侧要受到散热器的遮挡,喷头配水管可以穿过散热器间的空档，以保护主体.2、高压套管高压套管的作用是将变压器油箱中的高、低压绕组引出线从油箱内引出，通过电极分别与高、低压线路相连，是变压器的薄弱环节。

论变压器的水喷雾灭火系统

烧即终止。
阀组、过滤器和水雾喷头等组成的；二是水源常采用蓄水池形式，蓄水池的容量需根据变压器的容量和外形尺寸，喷头布置等情况经计算确定，根据计算结果建议选用国家标准图集中的蓄水池；三是供水设备选用两台（一备一用）质量好的消防水泵，水泵的技术参数应根据水喷雾灭火系统的管网计算结果确定；四是管道直径的选择要进行技术经济比较后确定；五是喷头应选用离心雾化型水雾喷头。（管道的选择与布置二）对于变电站而言，地上环管式较地下环管地上立管式对变压器等保护对象能更有效进行保护，达到我们预期的效果。（喷头的选择与布置三）根据水喷雾灭火机理，喷头的选择依据一般是根据喷头的工作压力、流量、喷雾锥大小、射程远近及喷雾效果等因素选用。就工艺要求而言，喷头的布置应符合如下原则：一是满足带电部分的安全净距要求；－－是水雾喷头的水平距离与垂直距离满足水雾锥相交的要求，即水雾满足包覆保护对象的要求；三是喷头不宜布置在变压器的顶部；四是水雾不直接喷向高压套管；五是除变压器本体外，冷却器、油枕、集油坑需设水雾喷头保护。（消防水泵的选型四）对于变电站而言，其消防水泵的选型主要是依据系统总流量和系统总水头损失来选定。（蓄水池容量的确定五）对于变电站而言，建议用蓄水池作为消防供水水源，并且尽量选用国家标准图集中的蓄水池。０４．小时是持续喷雾时间的最低限，在实际设计中，所需要的水量要充分考虑一定的丰裕
文章编号：Ｎ３１７Ｆ２０）—１ — ２Ｃ４ — ０／（１４５０２（７９作者：湖南邵阳商业技工学校讲师；湖南，邵阳，２０４００２
一
、
问题的提出
根据《火力发电厂与变电所设计防火规范》．．条规定：９２１ “２ｋ、０Ｖ５０Ｖ２０Ｖ３ｋ、ｋ独立变电站。３０单台容量为１００Ｖ２０ｋＡ及以５

电力变压器水喷雾系统

第3部分
水喷雾灭火系统工作原理和启动方式
STATE GRID
水喷雾灭火系统启动方式
· 自动启动 · 手动启动 · 机械应急启动
主变发生火灾
手动启动方式多线控制盘
自动启动方式
火灾探测器两点动作+断路器跳闸
火灾报警控制器
机械应急启动方式
电动
雨淋阀动作
机械
自动
远程
消防泵启动
就地
喷头出水灭火
加压
自动启动方式
启/停泵表
告警表
雨淋阀日常巡视
上下腔压力表正常：
✓ 压力一致 ✓ 处于0.4~0.8MPa
信号蝶阀及各阀门位置正确
信号蝶阀
关闭开启
上腔压力表下腔压力表
正常范围
雨淋阀压力表
水雾喷头日常巡视
✓ 无异物 ✓ 无损伤
感温电缆和报警控制器日常巡视
✓ 感温电缆无破损 ✓ 报警控制器自动状态
第5部分
火灾报警控制器投自动
反馈
压力开关动作
消防泵启动
喷头出水加压
手动启动多线控制盘，应加防护罩防止误动
1#主变雨淋阀
1#消防泵启动
运行设备严禁触碰
1#主变雨淋阀
2#主变雨淋阀
3#主变雨淋阀
1#消防泵启动
2#消防泵启动
确认火情
取下防误罩，手动钥按下着火区域
匙切至允许
雨淋阀启动按钮
按下消防泵启动按钮
机械应急启动紧急泄压阀应加装防护罩
不锈钢防护罩
1#泵启 2#泵启
启泵按钮
打
开
手动
自动
切换开关
确认火情取下防护罩打开手动泄压阀

变压器水喷雾灭火系统设计

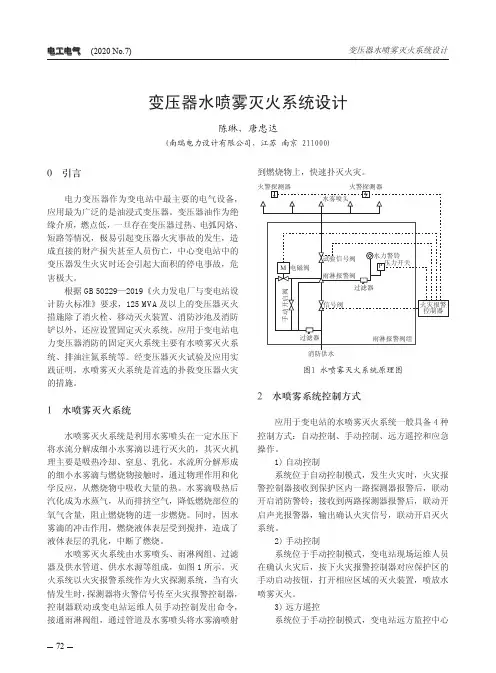

电工电气 (2020 No.7)变压器水喷雾灭火系统设计陈琳，唐忠达(南瑞电力设计有限公司，江苏南京 211000)0 引言电力变压器作为变电站中最主要的电气设备，应用最为广泛的是油浸式变压器。

变压器油作为绝缘介质，燃点低，一旦存在变压器过热、电弧闪烙、短路等情况，极易引起变压器火灾事故的发生，造成直接的财产损失甚至人员伤亡，中心变电站中的变压器发生火灾时还会引起大面积的停电事故，危害极大。

根据GB50229—2019《火力发电厂与变电站设计防火标准》要求，125MVA及以上的变压器灭火措施除了消火栓、移动灭火装置、消防沙池及消防铲以外，还应设置固定灭火系统。

应用于变电站电力变压器消防的固定灭火系统主要有水喷雾灭火系统、排油注氮系统等。

经变压器灭火试验及应用实践证明，水喷雾灭火系统是首选的扑救变压器火灾的措施。

1 水喷雾灭火系统水喷雾灭火系统是利用水雾喷头在一定水压下将水流分解成细小水雾滴以进行灭火的，其灭火机理主要是吸热冷却、窒息、乳化。

水流所分解形成的细小水雾滴与燃烧物接触时，通过物理作用和化学反应，从燃烧物中吸收大量的热。

水雾滴吸热后汽化成为水蒸气，从而排挤空气，降低燃烧部位的氧气含量，阻止燃烧物的进一步燃烧。

同时，因水雾滴的冲击作用，燃烧液体表层受到搅拌，造成了液体表层的乳化，中断了燃烧。

水喷雾灭火系统由水雾喷头、雨淋阀组、过滤器及供水管道、供水水源等组成，如图1所示。

灭火系统以火灾报警系统作为火灾探测系统，当有火情发生时，探测器将火警信号传至火灾报警控制器，控制器联动或变电站运维人员手动控制发出命令，接通雨淋阀组，通过管道及水雾喷头将水雾滴喷射到燃烧物上，快速扑灭火灾。

2 水喷雾系统控制方式应用于变电站的水喷雾灭火系统一般具备4种控制方式：自动控制、手动控制、远方遥控和应急操作。

1)自动控制系统位于自动控制模式，发生火灾时，火灾报警控制器接收到保护区内一路探测器报警后，联动开启消防警铃；接收到两路探测器报警后，联动开启声光报警器，输出确认火灾信号，联动开启灭火系统。

变压器水喷雾灭火系统

供水管网要求充满水。因为管线长 , 在发生火灾时空管充水时间大于规程允许的响应时间 , 此外由于管线内断续供水 , 管线内壁氧化锈蚀 , 锈渣被水流冲至喷头处淤塞喷头 , 影响水雾的形成 , 特别是当使用手动喷雾控制阀门时 , 常因阀门锈死而无法操作。管网充满压力水 , 不仅缩短了系统的动作响应时间 , 还可以防止管网内壁锈蚀。 314 雨淋阀组
为了确保变电所安全生产运行火灾报警及控制系统必须具备抗强电场强磁场防误报防误动的功能要适合在户外变电所内各种复杂环境下正常工作同时要求火灾报警及联动控制系统能与变电所综合自动化系统进行通讯显示火警故障灭火等重要消防动作状态火灾自动报警及控制系统故障不得影响变电所综合自动化系统运行
第 2004
32 年
2 变压器水喷雾灭火系统原理管道、雨淋阀组、过滤器、水喷雾喷头、感温探测系统及控制设备。
3 各组成部分及相关要求
311 水源变电所内的消防用水应能保证在火灾延续时间
内 , 供给变压器水喷雾灭火的总用水量 , 按下式确定:
水池。系统投入运行后 , 一旦出现火情就必须快速可靠地投入到灭火工作中 , 要做到这一点 , 关键是使系统始终处于良好的状态 , 水泵、电动阀门必须运转灵活、开启自如、关闭严密。若系统本身不具备自检功能 , 必须由专业人员定期检查 , 如缺乏专业人员的定期检修维护 , 要求本套装置具有自动离线检测的功能 , 在装置投运前 , 预先设定一个自动巡检的周期 , 投运后便开始倒计时 , 待预置时间减到零时 , 装置自动进入巡检状态。也可以通过人工按动巡检按钮进行强制巡检。在巡检状态下 , 装置首先自动关闭补水电动阀门 , 切断补水的水源 ; 然后自动打开主管路的泄水电动阀门 , 并顺序启停两台消防泵 , 同时通过水泵出口处的流量计和电接点压力表及泄水阀门处的流量计监视判断消防泵的工作状态 ; 在消防泵停止后 , 延迟 7～10min , 待管路的余水基本自然泄空后 , 再顺序开关主变压器的喷雾电动阀门 , 此时由于管路内水量很少 , 几乎无压力 , 不会有水从雾化喷头流出 , 也能有效地防止冬季冻裂立管或堵塞出水管的现象。最后关闭泄水电动阀门 , 打开补水电动阀门向主管路补水 , 恢复到正常运行状态。在巡检过程中 , 每一步操作都能自动地进行成功与否的判断 , 发现问题停止巡检 , 发出信号 , 提醒值班人员通知维护检修人员检修。检修时可根据控制盘上的光字牌判断故障点 , 检修完毕 , 应按动巡检按钮重新开始强制巡检。正常巡检的全过程约需 15min 。巡检后的补水时间将视补水系统的能力决定。为了在补水时能将管内的空气排除 , 在管路的最高点装设了自动排气阀。 313 供水管道

水喷雾自动灭火系统施工方案

3 水喷雾自动灭火系统3.1.水喷雾自动灭火系统介绍水喷雾自动灭火系统的雨淋阀后管道平时为空管, 火警时由火灾探测系统自动或手动开启雨淋阀, 使该阀控制的系统管道上的全部开式喷头同时喷水灭火, 同时在就地发出火警铃声, 并通过压力开关向消防主盘发出灭火系统动作信号。

自动水喷雾灭火系统设计参数:电缆夹层设计喷雾强度: 不小于13L/min.m2主变压器设计喷雾强度: 30L/min.m2主变压器周围集油坑设计喷雾强度: 10 L/min.m2水喷雾灭火时间应保证不大于30s。

规定的持续喷洒时间为30s～1min, 在规定的持续喷洒时间内, 应保证火灾不再复燃。

水喷雾自动灭火系统, 由探测器、灭火控制器、进水管检修闸阀、系统止回阀、Y型过滤器、信号控制闸阀（雨淋阀前安装）、雨淋阀组、信号检修闸阀（雨淋阀前安装）、离心式高速水雾喷头、管网等组成。

在电缆夹层及主变压器室均设置离心式高速水雾喷头, 同时根据灭火防护区面积设置适当的雨淋阀组, 并利用雨淋阀控制同时喷雾的水雾喷头的数量。

水喷雾灭火系统的操作和控制:水喷雾灭火系统应有自动控制、手动控制和应急操作三种操作方式。

自动控制时, 灭火防护区内的两路火灾探测器对火灾进行探测, 火灾时, 自动开启雨淋阀进行喷水灭火。

手动控制时, 应能手动启动灭火系统喷水, 手动（或经一定的延时之后）停止灭火系统的喷水。

同时, 在控制失灵等特殊情况下, 可人为现场操作雨淋阀组等系统组件应急启动喷水。

3.2.工艺流程（1）、水喷雾自动灭火系统工艺流程如下图所示:工程交底、施工准备（2）、管道预制加工流水作业示意图:3.4.管道安装管网采用设计确定选用钢管, DN≥100, 沟槽式或法兰连接；DN ﹤100, 丝扣连接。

在安装前应校直管子, 并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。

在具有腐蚀性的场所安装管网前, 应按设计要求对管子、管件等进行防腐处理。

（1）、管道连接的要求:1)干管的安装:①先了解和确定干管的标高、位置、坡度、管径等, 正确地按尺寸埋好支架；②管子和管件可先在地面组装, 长度以方便吊装为宜。

油浸变压器水喷雾灭火系统设计

• 5.1变压器面积计算 • 变压器实体为不规则形状，为了便于设计计算，将其理想成长方体（如下图）。保护面积S=(C*DA*B)+2(A+B)*H+A*B.对于本工程， A=5.35m,B=13.8m,H=4.8 m，C=9.5m，D=16.4m，则S=339.64m2 。变压器本体面积S（本体） =A*B+2(A+B)*H=257m2 基坑面积S基坑=C*DA*B=82.64m2
80
79.5
80
79.5
80
79.5
80
79.5
1.8 0.0040067178609 0.0086545105796 0 35.708654511 53.45 0.004768381839 35.718954216 1.8 0.010299704772 0 53.45
80
79.5
80
79.5
0.010299705 101.01760718 1312.9751944 0.003357844 101.01760718 1312.975194 80 79.5 0.015110297 80 79.5
0.5 0.0055964061339 0.0033578436803 0 35.71895422 53.45 2.25 0.0055964061305 0.015110296552 0
6水泵选型
压力为0.384Mpa，且水泵的设计流量为 38.4L/S。根据上面的问题与数据选择 0.5mpa，流量50l/s
油浸变压器水喷雾灭火系统设计
作者：郑苗
1利港电厂变压器的基本概况
• 利港电厂位于苏南负荷中心，是江苏省主力火电厂之一。华东电网电力负荷年均增长率约为9.7%，可见电厂的正常运作具有支管重要的作用。消防系统对电厂的正常运作是至关重要的。电厂的变压器采用油浸变压器，其容量为220kv。

某电厂变压器水喷雾灭火系统设计

某电厂变压器水喷雾灭火系统设计[摘要]本文结合某电厂工程实例，介绍了电厂油浸变压器水喷雾灭火系统的灭火机理、设计参数确定、喷头布置等内容。

同时基于消防工程CAD软件进行水力计算，通过软件计算结果的对比分析，提出在变压器水喷雾灭火系统设计中应注意的事项。

[关键词]变压器, 水喷雾灭火系统, 喷头布置, 水力计算[abstract] this article combined with a power plant project example, the paper introduces the power plant oil-immersed transformer oil water spray fire-extinguishing systems extinguishing mechanism, design parameters, and arrangement of the shower nozzle content. At the same time fire engineering CAD software based on the hydraulic calculation, through the comparison of the calculation results software, and puts forward the transformer water spray fire-extinguishing systems should be paid attention to in the design of the matters.[key words] transformer, water spray fire-extinguishing systems, nozzle to decorate, hydraulic calculation中图分类号：TM4文献标识码：A文章编号：1 水喷雾灭火的优势水喷雾灭火系统由水源、供水设备、管道、雨林阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却的灭火系统[1]。

变压器水喷雾灭火系统及其优化探析

变压器水喷雾灭火系统及其优化探析摘要：结合《火力发电厂与变电所设计防火标准》中的地11.5.4条规定：“单台容量为125MV·A及以上的油浸变压器、200Mvar及以上的油浸电抗器应设置水喷雾灭火系统或其他固定式灭火装置”，水喷雾灭火系统在变压器中应用设计差异性较为明显，为优化设计，节省设计费用，提升水喷雾灭火系统的性能，本文结合目前水喷雾消防系统在变压器中的设计应用，提出一些优化策略。

关键词：变压器；水喷雾灭火系统；优化策略前言在变电站中电力变压器是最为关键的电气设备，其中油浸式变压器的应用范围最为广泛，变压器作为绝佳的绝缘介质可以有效减少火灾的发生，但是如果变压器出现温度过高、短路等问题，就会造成火灾事故的发生，进而会造成巨大的财产损失，同时也可能会带来人员伤亡事件，根据变电站防火设计要求，对大于等于125MV·A的变压器除了要设置消火栓、移动灭火装置、消防沙池等没灭火设备，还应该设置如水喷雾消防系统等固定灭火设备，在变压器中设置水喷雾消防系统能有效应对变电站复杂的火灾事故。

1变压器水喷雾灭火系统的特点与工作原理1.1 水喷雾灭火系统的特点水喷雾灭火系统是一种高效的灭火系统，可以应对复杂的火灾事故，它是利用水雾喷头采用雾化技术将水滴进行雾化处理后实现灭火，同时水喷雾灭火系统也有防护冷却的功能，它构成极其精巧，主要由水源、消防水泵、雨淋阀组和水雾喷头等构成，主要有一下特点个：第一，可以应对火灾事故复杂且危险性高的灭火；第二，可以应对固体火灾事故，也可以扑灭液体、电气火灾事故；第三，水喷雾灭火系统不仅仅可以应对火灾，也可以实现快速的冷却，对火势也有控制作用。

目前，我国电力领域、石化领域均配备了水喷雾灭火系统，在很多变电站中的应用十分广泛[1]。

1.2 水喷雾的灭火原理水喷雾的应用原理主要包含以下方面：第一，表面冷却原理，利用水滴成雾的原理实现灭火，对于相同体积的水，将其利用雾化技术喷射出来，其辐射面积和威力会成百倍的增加，当雾化的水滴喷射到火灾面上，会让大面积的燃烧物质的表层温度迅速降低，且其温度会降低到满足物质热分解所需的温度临界点下，中断热分解，从而实现灭火；第二，窒息，在应用水喷雾灭火系统时，水雾在受到热传递作用后会分解成大于原体积近1700倍水蒸气，从而降低燃烧面的含氧量，燃烧在缺乏氧气支持后，就中断燃烧，从而实现阻断火灾的目的；第三，乳化，应用水喷雾灭火系统在应对液体火灾时，其原理主要是利用水雾喷射的巨大冲击力，在火灾面形成巨大的搅动力量，从而让液体可燃物的状态发生乳化现象，利用乳化层阻断了火灾；第四，稀释，在应用水喷雾灭火系统应对水溶性液体火灾时，利用以上综合性的原理达到了灭火目的。

变压器水喷雾系统试喷方案

****项目特殊消防工程试喷方案（水喷雾灭火系统）动力分厂：电气分厂：电仪部：安全部：生产部：建设单位：***任公司维保单位：****公司目录一、动力区水喷雾灭火系统概述 (3)1.1 设置地点 (3)1.2 系统组成 (3)1.3 启动方式 (3)1.4 产品信息 (4)二、编制依据 (5)三、准备工作 (5)3.1 试喷小组成员 (5)3.2试喷及恢复工具 (5)3.3试前检查 (5)四、试喷条件及防范措施 (6)五、试喷流程 (7)5.1 雨淋阀组工作原理 (7)5.2 水喷雾灭火系统的特点 (7)5.3 操作流程 (8)六、善后工作 (9)七、试喷风险防范 (10)一、动力区水喷雾灭火系统概述1.1 设置地点水喷雾灭火系统的主要保护对象包括1#及2#机组的主变压器、厂用变压器、启动备用变压器及降压变压器；综合给水泵房内的柴油消防泵及油箱；1#及2#集中控制楼电缆夹层和电缆隧道、汽机房电缆隧道、锅炉房电缆隧道、检修综合楼电缆隧道、以及厂区室外电缆隧道和主电缆沟。

详见下表。

1.2 系统组成1、该系统灭火组件由Y型过滤器、信号蝶阀、雨淋阀组、水雾喷头及连接它们的管道组成。

水雾喷头的喷水应覆盖被保护设备的每一位置，并提供符合规范要求的灭火强度。

2、控制组件由感温电缆、火灾自动报警控制器和电磁阀组成。

当保护对象上感温电缆报警后会启动雨淋阀组上的电磁阀，进行喷水。

1.3 启动方式1、自动灭火方式：每个保护对象都设置了2根感温电缆，当其中一根感温电缆报出火警，处于一级火警状态，将报警信息发送至火灾自动报警控制器，火灾自动报警控制器只发出报警信息，不联动开启雨淋阀组。

当2根感温电缆同时报出火警，处于二级火警状态，将报警信息发送至火灾自动报警控制器，火灾自动报警控制器释放雨淋阀上的电磁阀后雨淋阀即自动打开，进行喷水。

设置二级火警是为避免产生勿喷。

2、手动灭火方式：当现场保护对象设置的感温电缆报警，未处于二级火警状态时，报警经巡检人员确认后，可在火灾自动报警控制器下方的直接启动控制盘上手动按下启动按钮，释放雨淋阀上的电磁阀后雨淋阀即自动打开，进行喷水。

户外大型变压器新型水喷雾灭火系统

户外大型变压器新型水喷雾灭火系统摘要：大型变压器的消防是人们十分关注的课题，水喷雾灭火系统便应运而生，然而却不尽人意，为此总结了以往的经验和教训，研制了新型智能户外大型变压器水喷雾灭火系统，并介绍了该系统的功能。

关键字：大型变压器新型智能水喷雾灭火系统系统功能1 大型变压器火灾实例1991年12月，北京某220 kV变电站的一台120 MVA薄绝缘三线圈主变压器由于内部故障起火，因站内没有固定的水喷雾灭火装置和充足的消防水源，在起火十几分钟后30余辆消防车陆续赶到，扑救了近7 h方灭掉了明火，由于没有彻底降温，7 h后重燃，近20辆消防车再次赶来扑救，变压器报废。

1997年2月，北京另一座220 kV变电站的一台120 MVA三线圈主变压器因高压套管爆炸起火，几分钟后消防车赶到，用自带的水灭火，在自带的水即将用完时，站内值班人员手动启动水喷雾装置成功，在消防队员和值班人员的共同努力下，有效地控制了火势并将其扑灭。

在此期间，水喷雾系统起到了后援和降温的作用，若仅靠消防车自带的水量很难将火扑灭。

同时也可看出，灭火是扑救火灾的关键因素。

这台变压器除套管破碎及线圈需烘干外，其它部位没有大的损坏。

2 有关规范对主变压器消防的要求2.1 《水喷雾灭火系统设计规范》(GB50219－95)(下称《规范》)规定：水喷雾灭火系统的响应时间，当用于灭火时不应大于45 s；水雾喷头应布置在变压器的周围，不宜布置在变压器的顶部；保护变压器顶部的水雾不应直接喷向高压套管；水喷雾灭火系统应设有自动控制、手动控制和应急操作三种控制方式。

水喷雾灭火系统的控制设备应具有下列功能：选择控制方式；重复显示保护对象状态；监控消防水泵启、停状态；监控雨淋阀启、闭状态；监控主、备用电源自动切换。

2.2 《火力发电厂与变电所设计防火规范》(GB50229－96)规定：220 kV、330 kV、500 kV独立变电所，单台容量为125 MVA及以上的主变压器应设置水喷雾灭火系统，并应具备定期试喷的条件。

变电站变压器泡沫水喷雾灭火系统工作原理及其应用技术分析

变电站变压器泡沫水喷雾灭火系统工作原理及其应用技术分析变电站变压器泡沫水喷雾灭火系统是一种用于保护变电站变压器的新型灭火设备。

其工作原理是将加压泡沫水通过喷嘴将泡沫水喷射到变压器的火源处，形成泡沫覆盖层，起到灭火和隔离空气供应的作用。

该系统主要由泡沫发生装置、泡沫发泡液、喷嘴、水泵、液位控制装置等组成。

当变压器发生火灾时，控制装置会自动感知到火情，并开启泡沫发生装置，将泡沫液注入发泡液管道中。

水泵也会被启动，将泡沫水加压送入喷嘴，形成泡沫喷射。

泡沫水的喷射可以在较短时间内抑制火源，因为泡沫的覆盖层能有效隔离空气供应和热量传输，可以避免电弧引起的继续燃烧。

关键词：变电站变压器；泡沫水喷雾灭火系统；工作原理引言变电站变压器泡沫水喷雾灭火系统作为一种有效的灭火设备，在电力行业得到了广泛应用。

该系统具有快速启动、远距离控制、故障自动报警等特点，能够在火灾发生时及时响应，并控制火势蔓延。

泡沫水的喷射不仅能够迅速灭火，还能够降低火灾后的温度，减缓设备的损坏程度。

由于泡沫具有良好的降温和隔热性能，可以有效防止设备再次起火，并保护现场人员安全。

变电站变压器泡沫水喷雾灭火系统对环境友好。

泡沫液中所含激发物质较低，不会对周围环境造成污染。

系统还具备自动监测和报警功能，能够对火情进行精确判断和处理，最大限度减少误报和漏报[1]。

一、变电站变压器泡沫水喷雾灭火系统工作原理（一）检测与监控泡沫水喷雾灭火系统通过火灾检测器来感知变压器室内的火灾情况。

常见的火灾检测器温度传感器、烟雾探测器和火焰探测器等。

一旦检测到火灾，检测器会发出信号，启动灭火系统。

（二）水泵供水当火灾被检测到后，水泵会自动启动，将水从供水系统引入喷雾系统。

水泵负责提供足够的水压，确保喷雾系统正常工作。

（三）泡沫发生器泡沫发生器是泡沫水喷雾灭火系统的核心组件。

它通过将空气和泡沫液混合来生成泡沫。

在变压器室内，泡沫发生器将泡沫水喷洒到火灾区域，并形成一层覆盖物，隔绝火源与周围的氧气，以达到灭火效果。

变压器水喷雾系统设计

变压器水喷雾系统设计发表时间：2017-07-24T17:18:36.490Z 来源：《基层建设》2017年第9期作者：刘大巍1 乌力吉白乙拉2[导读] 摘要：随着社会经济的不断发展，人们对消防的意识也越来越高，变压器是比较容易发生火灾的部位1浙江工程设计有限公司；2中国电建集团华东勘测设计研究院有限公司摘要：随着社会经济的不断发展，人们对消防的意识也越来越高，变压器是比较容易发生火灾的部位，因此，对变压器进行消防系统设计是非常必要的。

本文就针对变压器水喷雾系统设计进行了分析和研究。

关键词：变压器；水喷雾系统；设计在变电站、发电厂、工业厂区中，往往需要用到各种类型的变压器，这些变压器的运行质量将直接影响到整个厂区的安全性，一旦变压器发生火灾，不仅会导致厂区的正常运行受到威胁，同时也回危及到周边人员的生命安全，据统计，从1971年到1991年，全国所有的火电厂发生的火灾总次数为86次，其中，由变压器引起的火灾约占到10%，由此可见，做好变压器的防火措施势在必行。

一、水喷雾系统的灭火机理近几年，国内外有关水喷雾灭火系统的研究越来越深入，取得的研究成果也比较显著，目前，水喷雾灭火系统已经在诸多电厂变压器消防设计中的到广泛应用。

该系统的灭火机理比较简单，一般认为，它主要利用水喷雾在燃烧的物质表面所产生的乳化作用、表面冷却作用、稀释作用等，由于雾状水滴的表面积大、直径小，在遇到火之后会产生汽化现象，进而带走大量热量，起到降低燃烧物质表面温度的作用，最终使燃烧体逐渐冷却。

在实际操作中，当雾状水滴喷射到火灾发生区域，遇到热量会产生汽化反应，进而形成比原来体积高出几千倍的水蒸气，使火灾区域的火焰被包围在水蒸气之内，此时，燃烧物周边空气中的氧气含量会大幅降低，最终导致燃烧现象由于缺乏氧气的支持而逐渐熄灭。

对于一些不能与水相溶的可燃液体，当雾状水滴喷射到液体表面并与之混合之后，会形成一层不具可燃性的乳状液体层，进而导致燃烧过程中断。

白山电厂主变压器水喷雾灭火系统改造方案分析

白山电厂主变压器水喷雾灭火系统改造方案分析庄乾彪，徐志军，彭书斌（中水东北勘测设计研究有限责任公司，吉林长春130021）［摘要］文中在介绍白山电厂主变压器室消防现状及改造必要性的基础上，提出了项目改造的技术方案。

其内容是：全厂共设3台单机容量为360MVA的主变压器，主变压器的消防采用水喷雾灭火方式。

主变压器消防水喷雾系统，能起到限制火灾事故发展的作用，其具有安全可靠、经济实用、灭火、控火率高等一系列优点。

［关键词］白山电厂；主变消防；水喷雾灭火系统；改造方案［中图分类号］TV734［文献标识码］B［文章编号］1002—0624（2021）05—0003—021概述白山发电厂位于吉林省桦甸市境内的第二松花江上游，由“一厂、两坝、四站”组成，以发电为主，兼有防洪、灌溉、养殖、航运等综合效能。

白山发电厂白山电站安装有5台单机容量300MW混流式水轮发电机组，其中：白山一期电站为地下电站，厂房枢纽布置在右岸，装有3台300MW混流式水轮发电机组；白山二期电站为地面电站厂房，枢纽布置在左岸，装有2台300MW混流式水轮发电机组；白山水电站主体工程于1975年5月开工建设。

1978年6月成立“白山水电厂生产筹备处”。

1981年11月改称为“白山发电厂”。

1983年12月第一台机组（白山一期电站2号机组）投产发电，1992年6月5台机组全部投产发电。

2主变压器室消防现状及改造必要性1983年12月第一台机组（白山一期电站2号机组）投产发电，白山一期主变压器水喷雾灭火系统设备管路投入使用至今已有36年。

白山一期水电站原设计中已安装了主变压器水喷雾灭火系统，主变压器室防火门水幕系统。

由于国家防火规范已数次修改，并增加新的内容，一期电站主变水喷雾灭火系统、水幕系统对比现行的防火规程规范还有一定的差距。

依然存在以下诸多问题：1）主变压器喷头数量少且布置不合理。

由于受当时年代限制，只在主变上方布置水雾喷头，对比现行规范，白山一期主变原水喷雾灭火系统喷头布置不能满足GB50219《水喷雾灭火系统技术规范》第3.2.1条规定：“喷头的布置应使水雾直接喷向并覆盖保护对象，当不能满足要求时，应增设水雾喷头”。

油浸式变压器水喷雾系统的应用设计

油浸式变压器水喷雾系统的应用设计摘要：随着社会发展的进步，消防安全意识真正被重视，越来越多的消防系统应用在各个领域。

本文就作者参与的电厂消防设计工作，介绍油浸式变压器水喷雾系统的工程应用。

关键词：油浸式变压器水喷雾系统应用设计随着经济的发展，电力资源的需求越来越多，各种发电厂的建设也日渐增多，变压器是其至关重要的组成部分，一旦出现火灾，变压器遭到损坏而不能正常运行，导致的直接和间接损失大，还会给人们的生产和生活带来重大影响，所以对于采取维护其安全生产的消防安全保护措施是十分必要的。

一般大型电厂的室外变压器都是油浸式变压器，这种变压器的变压器油经过长时间工作后，由于高压电解、局部高温裂解，会产生少量的氢气等可燃气体，就很容易发生爆炸。

但是据调查，我国火电厂1965年到1979年间的1000多台变压器，变压器的线圈短路事故率约为0.117次/年·台，其中发展成火灾事故的仅占4.45%，即火灾事故率约为0.0005次/年·台。

这说明变压器火灾事故率较低。

可是一般变压器群都是安装在主厂房附近的，靠近发电机，由于变压器一旦发生火灾，往往持续时间较长，为了防止火灾蔓延到主厂房，造成更严重的后果，所以对其设置消防灭火系统是非常必要的。

考虑到一般发电厂都会设置常规水消防系统（即室内外消火栓系统），电厂变压器的灭火设施大多数都是水喷雾灭火系统。

水喷雾灭火系统，首先它的灭火介质是水，水是最常用的灭火剂，自古以来，大家就知道水能灭火，而且它不仅能单独用于灭火，还可以与其他不同的化学添加剂组成混合液使用来提高灭火效率。

水的来源也十分便捷，可以取之于人工建造的水池或是河水，湖水等天然水源。

水的灭火原理有以下几个：1，冷却作用，水具有较好的导热性，所以当水与燃烧物质接触后或经过燃烧区域，会被加热、汽化，从而吸收燃烧产生的热量，降低火场的温度，停止燃烧。

2，窒息作用，水的汽化作用使得在燃烧区产生大量水蒸气，可以阻止新鲜空气进入燃烧区，降低了燃烧区内氧气的含量，可燃物得不到充分的氧气，失去助燃物致使燃烧减弱，直至终止。
