无线防盗报警器制作
防丢器的制作
本例介绍的防丢失报警器，由无线发射器电路和无线接收报警器电路两部分组成。
当无线接收报警器与无线发射器之目的距离超过3m时，无线接收报警器就会发出报警声。
该装置可用于箱包、钱包、文件夹等重要物品的防丢失报警，也可防止儿童游玩时走失。
电路工作原理无线发射器电路由低频振荡器和高频振荡器组成，如图6-194所示。
低频振荡器由电阻器Rl、R2、电容器Cl、C2和时基集成电路ICl组成;高频振荡器由可变电阻器RP、电感器Ll、电阻器R3、R4、电容器C 3-C9、发射天线Wl和晶体管Vl组成如图所示6-194。
无线接收报警器电路由无线接收处理电路和报警电路组成。
无线接收处埋电路由无线接收集成电路IC2、电容器ClO-Cl9组成;报警电路由音效集成电路IC3、晶体管V2、电阻器R5、二极管VD和扬声器BL组成。
低频振荡器振荡工作后，输出lkHz的振荡信号对高频振荡器进行调制，调制后的高频信号通过天线W l向空中发射出去。
在无线接收报警器与无线发射器的距离在3m之内时，天线W2将Wl发射的高频调制信号接收下来，再送至IC2进行译码解调处理，使IC2的2脚输出低电平，IC3不能触发工作，BL不发声。
若无线发射器与无线接收报警器的距离超过3m时，则无线接收报警器将收不到Wl发射的高频调制信号，IC2的2脚输出高电平，使lC3受触发工作，其输出的音效电信号经V2放大后，驱动BL发出报警声。
用于防止箱包丢失或防止幼儿走失，可将无线发射器置于箱包中或装在幼儿口袋内，无线接收报警器放在箱包的主人或幼儿的监护人身上;用于钱包的防盗报警，可将无线接收报警器安装在钱包内，无线发射器放置在主人身上。
一且发生丢失，防盗物品立即发出报警声，便于查找追寻。
元器件选择Rl-R5均选用1/4W金属膜电阻器。
Rp选用有机实心可变电阻器。
Cl-C4、Cl5和C18选用独石电容器或涤纶电容器;C5、C7-C14、CI6和C17选用高频瓷介电容器或玻璃釉电容器;C6和Cl9均选用瓷介微调电容器。

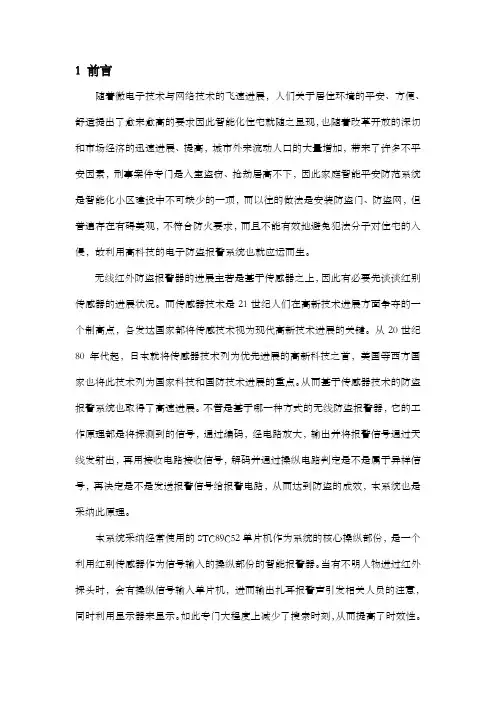

无线红外防盗报警器的设计
1 前言随着微电子技术与网络技术的飞速进展，人们关于居住环境的平安、方便、舒适提出了愈来愈高的要求因此智能化住宅就随之显现，也随着改革开放的深切和市场经济的迅速进展、提高，城市外来流动人口的大量增加，带来了许多不平安因素，刑事案件专门是入室盗窃、抢劫居高不下，因此家庭智能平安防范系统是智能化小区建设中不可缺少的一项，而以往的做法是安装防盗门、防盗网，但普遍存在有碍美观，不符合防火要求，而且不能有效地避免犯法分子对住宅的入侵，故利用高科技的电子防盗报警系统也就应运而生。
无线红外防盗报警器的进展主若是基于传感器之上，因此有必要先谈谈红别传感器的进展状况。
而传感器技术是21世纪人们在高新技术进展方面争夺的一个制高点，各发达国家都将传感技术视为现代高新技术进展的关键。
从20世纪80年代起，日本就将传感器技术列为优先进展的高新科技之首，美国等西方国家也将此技术列为国家科技和国防技术进展的重点。
从而基于传感器技术的防盗报警系统也取得了高速进展。
不管是基于哪一种方式的无线防盗报警器，它的工作原理都是将探测到的信号，通过编码，经电路放大，输出并将报警信号通过天线发射出，再用接收电路接收信号，解码并通过操纵电路判定是不是属于异样信号，再决定是不是发送报警信号给报警电路，从而达到防盗的成效，本系统也是采纳此原理。
本系统采纳经常使用的STC89C52单片机作为系统的核心操纵部份，是一个利用红别传感器作为信号输入的操纵部份的智能报警器。
当有不明人物进过红外探头时，会有操纵信号输入单片机，进而输出扎耳报警声引发相关人员的注意，同时利用显示器来显示。
如此专门大程度上减少了搜索时刻，从而提高了时效性。
达到了信号同意灵明度高，显示反映快，报警声音响的成效。
2 整体方案设计方案比较2.1.1 方案一图方案一方框图2.1.1 方案二图方案二方框图方案论证2.3.1 收发模块的比较方案一中收发模块采纳的核心芯片是Nrf905，此芯片为32引脚芯片，工作电压在，需外接433MHz 50Ω天线。
汽车无线防盗防撞报警器的设计
汽车无线防盗防撞报警器的设计
汽车无线防盗防撞报警器是一种用于保护汽车安全的装置，它通过无线通信技术和传感器技术，可以实时监控车辆的运动状态，并在遇到盗窃、撞击等危险情况时发出警报。
下面将对汽车无线防盗防撞报警器的设计进行介绍。
汽车无线防盗防撞报警器需要安装在汽车上，因此它的体积和重量要尽可能地小，以便于安装和携带。
它需要具有足够的抗冲击能力和耐用性，以应对各种恶劣的环境条件。
汽车无线防盗防撞报警器需要具备无线通信功能，以便与车主或者汽车安全中心进行实时的数据传输和指令控制。
这需要采用可靠的无线通信技术，如GSM、GPS等，以确保无线信号的稳定和可靠传输。
在功能上，汽车无线防盗防撞报警器需要具备以下几点：
1.防盗功能：当车辆遭到盗窃时，报警器会通过无线信号向车主发送警报信息，同时可以通过GPS定位功能告知车主车辆的具体位置。
报警器还可以采取一些主动防盗措施，比如锁死车门、启动警报等，以阻止盗窃者继续行动。
2.防撞功能：当车辆遭到碰撞或被其他车辆撞击时，报警器可以通过传感器监测到撞击的力度和方向，并向车主发送相应的警报信息。
这有助于车主及时采取措施，避免进一步损坏车辆或造成人员伤害。
3.远程控制功能：车主可以通过手机或其他智能设备对汽车报警器进行远程控制，包括打开或关闭报警器、解锁或锁定车门等。
这使得车主可以随时随地监控和控制车辆的安全状态。
4.低功耗设计：为了保证汽车无线防盗防撞报警器的长时间使用，需要对其进行低功耗设计。
这涉及到硬件电路的优化以及软件算法的优化，以尽可能减少电池消耗，延长报警器的使用寿命。
汽车无线防盗防撞报警器的设计
汽车无线防盗防撞报警器的设计汽车无线防盗防撞报警器是一种用于汽车安全防范的装置，它通过无线通信技术和传感器技术，能够及时监测汽车周围的环境和车辆状态，一旦发现异常情况，就能够及时向车主发送警报信息，提醒车主及时采取相应的应对措施，保护车辆免受被盗或发生碰撞的风险。
本文将通过以下几个方面来进行汽车无线防盗防撞报警器的设计。
一、需求分析1. 安全性要求：汽车无线防盗防撞报警器主要用于保护车辆免受被盗或发生碰撞的风险，因此对于报警器的安全性要求非常高，需要确保其能够稳定可靠地工作，并且及时准确地对异常情况作出响应。
2. 灵敏度要求：报警器需要具备一定的灵敏度，能够及时发现汽车周围的异常情况，如有人非法闯入或有其他车辆靠近碰撞等，从而及时提醒车主采取相应的应对措施。
3. 通信距离要求：由于无线通信技术的应用，报警器需要具备一定的通信距离，能够在一定范围内与车主的手机或其他终端设备进行通信，及时发送警报信息。
4. 功耗要求：为了确保报警器能够长时间稳定地工作，需要对其功耗进行一定的规划和控制，尽量减少其能耗，延长其使用寿命。
二、技术方案设计1. 硬件设计（1）传感器模块：报警器需要配备多种传感器模块，如震动传感器、红外感应器、摄像头等，用于检测汽车周围的环境和车辆状态，实现对异常情况的监测和识别。
（2）控制模块：报警器需要配备一块控制模块，用于接收传感器模块的信号并进行处理，根据预设的算法来判断是否发生异常情况，并触发相应的报警程序。
（3）通信模块：报警器需要配备一块通信模块，用于与车主的手机或其他终端设备进行无线通信，及时发送警报信息。
（4）电源模块：报警器需要配备一块稳定的电源模块，用于提供稳定可靠的电源供给，确保报警器能够长时间稳定地工作。
2. 软件设计（1）传感器数据处理算法：根据各种传感器模块的数据，进行相应的数据处理和算法判断，以便及时发现异常情况。
（2）报警触发算法：根据预设的报警触发条件，设计相应的报警触发算法，一旦发现异常情况，则能够及时触发相应的报警程序。

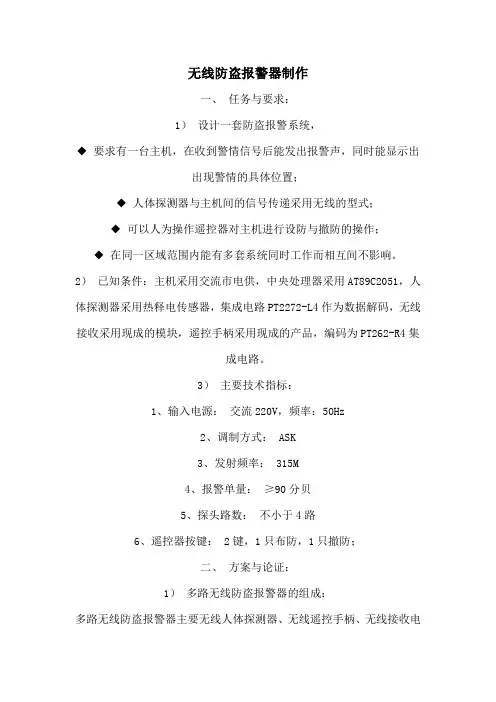

无线防盗报警器制作
无线防盗报警器制作一、任务与要求：1）设计一套防盗报警系统，◆ 要求有一台主机，在收到警情信号后能发出报警声，同时能显示出出现警情的具体位置；◆ 人体探测器与主机间的信号传递采用无线的型式；◆ 可以人为操作遥控器对主机进行设防与撤防的操作；◆ 在同一区域范围内能有多套系统同时工作而相互间不影响。
2）已知条件：主机采用交流市电供，中央处理器采用AT89C2051，人体探测器采用热释电传感器，集成电路PT2272-L4作为数据解码，无线接收采用现成的模块，遥控手柄采用现成的产品，编码为PT262-R4集成电路。
3）主要技术指标：1、输入电源：交流220V，频率：50Hz2、调制方式： ASK3、发射频率： 315M4、报警单量：≥90分贝5、探头路数：不小于4路6、遥控器按键： 2键，1只布防，1只撤防；二、方案与论证：1）多路无线防盗报警器的组成：多路无线防盗报警器主要无线人体探测器、无线遥控手柄、无线接收电路、数据解码电路、中央控制单元、数字显示单元、报警电路和电源电路等部分组成。
其框图如下：2）控制信号发射器：由于无线信号容易受外界环境影响，因此从系统的可靠性考虑，发射的控制信号采用编码的方式进行传送，而且在同一区域内要同时使用多个系统而相互间又不影响，所以无线信号的编码由PT2262集成电路完成，该电路具有8位地址信号和4位数据信号，不同的地址与数据的组合，可以编制上万种编码，完全可以满足同一区域内互不影响地工作；为了使电路简单且使用电池进行供电，数据对高频载波的调制方式采用ASK 方式，即当发送数据信号为1时，接通高频振荡器电源，发送高频无线信号，当发送数据为0时，断开其电源，停止工作，这种设计在静态时工作电流几乎为零，其原理图如下：详见设计任务书！3）无线接收电路：接收电路的无线接收与解调部分采用的是现成的高频接收模块，可以简化设计工作，而且可靠性较好，接收模块采用的是超再生接收，具体的解调过程为：当发射器发送1时，相应的发射高频电路工作，接收部分就会相应地收到一个315M的高频信号，使模块输出为1，当发射部分发送的是0时，发射高频部分停止工作，接收部分就输出为0，这样就实现了无线信号的传输。
无线防盗报警系统制作
小型无线门磁防盗报警控制器制作制作项目概述随着我国经济的快速的发展，社会治安也日趋复杂，入室抢窃、偷盗等诸多社会问题的频繁发生，使人们对家庭生命财产的安全越来越重视。
传统的机械式（防盗网、防盗窗）家居防卫系统在实际使用中暴露了很多隐患。
采用现代科学技术手段的防盗报警技术越来越受到全社会的重视，本文制作的小型无线防盗报警控制器就是技术防范的一个典型应用案例，通过对小型无线防盗报警控制器的制作，既可以加强制作者对电子技术理论知识的理解和消化，又可以学习一些安全技术防范理念，提高制作者的电子制作技能，同时作品还具有实际应用价值。
一、小型无线门磁防盗报警控制器电路原理分析小型无线门磁防盗报警控制器报警器由门磁探测器、报警信号无线发射机和无线报警接收控制器两部分组成。
实际使用时将第一部分安装在需要防范的居室的门、窗或者院门等地方；第二部分安装在主人居住的室内。
1、门磁探测器、报警信号无线发射机电路框图和原理图如下，当有非法入侵情况发生时，门磁开关发出的报警信号送到PT2262编码器，启动编码电路工作，经过编码的报警信号对高频波进行调制并通过天线辐射出去。
图2门磁侵探测器、报警无线发射机电路原理图。
电路工作原理分析:门磁探测器是用来监控门和窗的开关状态，当门窗紧闭时，门磁探测器中的磁敏干簧管由于受到磁性的作用处于接通状态；电流经过R1通过干簧管入地，R2没有电压。
当门窗不管何种原因被打开，门磁探测器中的磁敏干簧管内的两个接点就会分离开，这个变化会通过C2充放电作用，使Q2的基极得到瞬间电压，Q2集电极平常处于高电平状态，有报警信号时Q2导通将IC1（PT2262）第14脚从高电平转换为低电平。
启动IC1（PT2262）编码集成电路工作。
同时D1发光二极管工作，指示门磁探测器工作。
同时从IC1（PT2262）第17脚上输出编码报警信息，经Q1组成的发射电路立即向空间发射出特定的无线电波，向主机报警发出报警信息。
电动车无线防盗报警器设计概要
电动车无线防盗报警器设计概要概要：本设计旨在开发一种电动车无线防盗报警器，用于保护电动车免受盗窃的威胁。
该报警器将利用无线技术与手机APP相结合，实现远程监控和报警功能。
首先，我们将设计一个基于微控制器的电路模块，用于实现报警器的各种功能。
该电路模块将包括一个无线模块（如蓝牙或Wi-Fi模块）、一个震动传感器和一个声音报警器。
震动传感器将用于检测电动车周围的任何不寻常的振动，一旦检测到振动，报警器将触发报警声音。
同时，报警器还将发送一个警报信号给手机APP。
其次，我们将开发一个配套的手机APP，用于远程监控和控制报警器。
用户可以通过手机APP实时监控电动车的状态，包括电动车的位置、电量和报警器的状态。
当报警器触发时，手机APP将收到一个报警通知，用户可以通过手机APP控制报警器的开启和关闭。
为了确保报警器的稳定性和可靠性，我们将使用一块可靠的电池供电，并使用电池管理电路来保护电池免受过充和过放的影响。
另外，在设计电路板时，我们将采取适当的防护措施，以防止水和灰尘对电路影响。
为了验证该设计的可行性和有效性，我们将制作一个原型并进行测试。
测试包括对报警器的震动传感器的稳定性和灵敏度进行测试，以及对手机APP和报警器之间的无线通信进行测试。
该无线防盗报警器的设计具有以下优点：1.无需额外的电线或设备，可轻松安装和移动。
2.通过手机APP可以实时监控和控制报警器，提高用户的安全性和便利性。
3.报警器具有灵敏度高、稳定性好的特点，能够及时发现并报警。
4.无线技术的使用能够提供较大的覆盖范围和灵活性。
总结：本设计提出了一种电动车无线防盗报警器的设计方案。
该报警器利用无线技术与手机APP实现远程监控和报警功能。
该报警器具有高灵敏度、稳定性好的特点，能够提高用户的安全性和便利性。
通过制作原型并进行测试，可以验证该设计的可行性和有效性。
该设计有望在电动车防盗领域发挥重要作用。
基于单片机的无线防盗报警器的设计
基于单片机的无线防盗报警器的设计无线防盗报警器作为一种常见的家用安全设备，具有监测、报警、防护等功能，受到广泛应用和关注。
而基于单片机的无线防盗报警器设计则是当前技术领域的研究热点之一，其融合了单片机、无线通信等多种技术，具有灵敏、高效、便捷等特点。
本文将从单片机技术、无线通信技术、防盗报警器设计等方面展开深入研究和分析。
单片机作为嵌入式系统设计中的重要组成部分，其在无线防盗报警器设计中扮演着至关重要的角色。
单片机具有体积小、功耗低、性能稳定等优点，能够满足无线防盗报警器对硬件要求的需求。
通过单片机可以实现信号的采集、处理、控制等功能，从而提高无线防盗报警器的性能和可靠性。
同时，单片机还可以实现对防盗报警器的智能化管理，提高其用户体验。
因此，在设计无线防盗报警器时，选择适合的单片机是至关重要的。
除了单片机技术外，无线通信技术也是无线防盗报警器设计中不可或缺的一部分。
无线通信技术可以实现无线传输，使得防盗报警器不受布线限制，具有更大的覆盖范围和灵活性。
在无线防盗报警器设计中，可以采用无线传感器网络技术实现多个探测器之间信息的传递和协作，提高防盗报警器的检测准确度和响应速度。
同时，通过无线通信技术还可以实现防盗报警器与手机、电脑等设备的连接，实现远程监控和操作，提高用户的便捷性。
基于单片机的无线防盗报警器设计需要充分考虑硬件和软件的配合。
在硬件设计方面，应选择合适的单片机、传感器、通信模块等元件，并设计合理的电路板布局，以确保整体系统的稳定性和可靠性。
在软件设计方面，应编写高效、可靠的控制程序，实现对传感器数据的采集和处理，对报警信号的生成和传递等功能。
通过硬件和软件的有机结合，可以实现无线防盗报警器全面、高效的工作。
同时，在基于单片机的无线防盗报警器设计中，还需要考虑系统的安全性。
防盗报警器作为一种安全设备，其设计必须做到安全可靠，防止被不法分子入侵或破坏。
因此，应采取一系列安全措施，如加密通信、权限管理、远程监控等，保障无线防盗报警器系统的安全性。
基于AT89C2051设计的无线防盗报警器 附程序
基于AT89C2051设计的无线防盗报警器附程序
本站向网友介绍无线防盗报警系统中主机的制作，采用了AT89C2051单片机作为中央处理芯片，使得该系统的功能扩展比较方便，对于整个系统如需改变某种设置，只要更改相应的软件即可。
对学习单片机有很大的帮助。
一、硬件设计
电路原理图如下图所示，主要由无线接收、数据解码、数据处理、报警电路、输出显示、断电报警和电源电路组成。
整机接收频率315M，数据解码采用市面上用得较多的PT2272专用解码芯片，可靠性及稳定性较好；数据处理的任务由单片机完成，用于区分报警信号，同时接受各种操作指令，完成相应的操作，当接收到报警信号后一方面驱动报警电路，发出响亮的警车报警声，另一方面输出具体的地址信息，确定是哪一路发送了报警信号；断电报警功能则实时监控电源状况，当市电断电后，能发出嘟嘟的报警声，提配使用者注意，外供电已被切断，若为不法分子破坏所致，可提早进行防范。
二、软件设计
该报警器的软件设计较为简单，有兴趣的网友可根据自己的实际需要进行相应功能的开发，这里把基本的程序列出来，供需要的网友参考。
ORG 0000H ;
CLR P1.6 ;
CLR P1.2 ;
ACALL DYS ;
SETB P1.6
ACALL YS ;
SETB P1.2 ;
CLR P1.3 ;
CLR P1.6 ;
ACALL DYS ;
SETB P1.6 ;
ACALL YS ;。
汽车无线防盗防撞报警器的设计
汽车无线防盗防撞报警器的设计随着社会的发展，汽车已经成为了现代人们日常生活中不可或缺的一部分。
随之而来的也是汽车盗窃和碰撞事故的频繁发生。
为了更好地保护车辆安全，汽车无线防盗防撞报警器应运而生。
汽车无线防盗防撞报警器是一种针对汽车盗窃和碰撞事故设计的智能化安全装置，它通过无线通信技术实现与车主手机的连接，及时向车主发送报警信息，从而提高车辆的安全性。
一、设计原理汽车无线防盗防撞报警器的设计原理主要包括以下几个部分：1. 检测部分：通过安装在车辆上的传感器，实时检测车辆周围环境的变化，包括碰撞、震动、移动等。
一旦发生异常情况，传感器就会感知到并向主控部分发送信号。
2. 主控部分：接收传感器发来的信号并进行处理，如果判断为盗窃或者碰撞情况，则会启动报警程序。
3. 报警器部分：在发生异常情况时，通过声音、光线等方式向周围环境发出报警信号，提醒附近的人群。
4. 通信部分：利用无线通信技术将报警信息发送给车主的手机，以及紧急联系人。
二、功能设计为了更好地满足车主的需求，汽车无线防盗防撞报警器应当具备以下几个基本功能：1. 防盗功能：一旦车辆遭遇盗窃行为，通过传感器的感知和主控部分的处理，将立即启动报警程序，同时向车主手机发送报警信息。
车主可以通过手机APP远程设防、解防，并实时查看车辆的状态。
2. 防撞功能：当车辆受到外部碰撞或者震动时，系统能够识别出异常，并向车主手机发送警报信息，提醒车主及时处理。
3. 定位功能：通过GPS定位技术，车主可以实时查看车辆的位置信息，一旦出现异常情况，可以迅速知晓车辆所在位置，从而减小损失。
4. 远程控制功能：车主可以通过手机APP实现对车辆的远程控制，包括指令开启、关闭车辆的引擎，同时还可以远程打开车门等功能。
5. 多人管理功能：允许车主添加多个联系人，在发生紧急情况时，系统可以自动将报警信息发送给多个联系人，确保第一时间得到帮助。
三、设计实施1. 传感器的选择和安装：根据车辆的特点和需要监测的区域，选择合适的传感器。
无线门磁防盗警报器的设计与制作毕业论文
无线门磁防盗报警器的设计与制作（理工学院电信工程系通信工程专业,2007级3班， 723003）指导教师：[摘要]为了人们在日常生活中能实现更加安全，更加放心的生产生活。
采用门磁探测器作为触发报警装置, 利用编解码的方式实现无线发射与接收,设计了一个基于门磁技术的无线门磁报警器。
主要包括门磁探测器,无限编码发射电路,无限译码接收电路,报警电路和电源电路.当门窗等被非法打开时,无限发射部分将有一无限脉冲信号发射到空中,在系统的接收围被接收部分接收,然后传递给报警电路,实现防盗报警的功能,表明达到了设计要求。
[关键词]门磁；无线防盗；报警器；Design and produce of wireless magnetic door and alarmsystem(Grade 07,Class 3,Major of Communication engineering ,Department of Electronics and information engineering,Shaanxi University of Technology,Hanzhong 723003,Shaanxi)Tutor:[Abstract]: In order to people in daily life more security, can realize the more confidence of production and life. The door magnetic detector as a trigger alarm device, the use of decoding the way to realize the emitting and receiving wireless, design based on magnetic door technology wireless magnetic door alarm. Mainly includes door magnetic detector, infinite coding launch circuit, infinite decode receiving circuit, alarm circuit and power circuit. When the Windows and doors are open, infinite illegal launch part will have a pulse signal to the air launch unlimited, in the receiving system within the scope of receiving part was, and then transfer to receive the alarming circuit, achieve security alarm function，it indicated that it has achieved the design requirements.[Key words]:gate magnetic； wireless safety； alarm;目录1 绪论11.1课题背景11.2研究意义12 方案论证与选择22.1 方案一：采用AT89C51单片机设计的无线防盗报警器2 2.2 方案二：基于门磁技术设计的无线防盗报警系统的2 2.3方案选择33系统整体设计43.1主要技术设计43.1.1 系统运用的主要技术43.1.2 元器件选择43.2 入侵探测器和编码、译码器的设计53.2.1 报警探测器的设计53.2.2 门磁探测器的设计53.2.3 编码器、译码器工作原理63.2.4 探测器和编码器连接电路分析73.3无限发射与接受电路的设计83.3.1 无线发射电路设计83.3.2 无线接收电路83.4电源电路和译码报警电路设计143.4.1 电源电路设计143.4.2译码报警电路设计144 制作与调试17结论18致19参考文献20附录A:英文文献原文21附录B 英文文献译文32附录C元器件清单401 绪论1.1课题背景伴随着改革开放三十周年和建国六十周年的盛典，我国社会发展基本上实现了预期目标，绝大部分地区的人们过上了小康生活，并正以跨越式的步伐向前发展。
基于单片机的简易无线防盗报警器的设计含全套电路图
毕业（设计）论文题目无线报警电路毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
智能无线防盗报警器的设计
智能无线防盗报警器的设计1.环境监测：智能无线防盗报警器需要配备多种传感器，如红外传感器、门窗磁感传感器、烟雾传感器等，以实时监测周围环境。
这些传感器可以感知人体活动、门窗是否被打开、烟雾等异常事件，确保及时发现问题。
2.无线通信：智能无线防盗报警器采用无线通信模块与用户手机或智能家居系统进行连接，以便将监测到的数据传输到用户设备，实现实时监控和远程控制。
通过手机APP或智能家居系统，用户可以随时随地查看监测数据和控制报警器。
3.智能算法：智能无线防盗报警器的智能算法主要包括入侵检测算法和异常判断算法。
入侵检测算法通过分析传感器数据，判断是否有人入侵，并触发警报；异常判断算法则可以通过学习用户的日常行为模式，识别出不同于正常行为的异常事件，并发出相应的警报。
4.警报处理：智能无线防盗报警器在发生异常事件时会发出警报，可以通过声音、光线、手机短信等方式提醒用户。
同时，报警器还可与智能家居系统或安保公司进行联动，触发其他安全措施，如自动关闭门窗、通知安保人员等。
5.电源管理：智能无线防盗报警器需要长时间工作，因此电源管理尤为重要。
可以采用可充电锂电池作为主要供电方式，以备用电池或光伏发电作为备用电源，确保系统的稳定运行。
6.用户隐私保护：智能无线防盗报警器涉及到用户的家庭隐私和个人信息，需要严格保护。
在设计中应考虑安全加密技术，确保用户数据的安全性和隐私性。
以上是对智能无线防盗报警器设计的一些关键方面的描述，当然在实际设计中还需要根据具体需求进行细化和改进。
智能无线防盗报警器的设计可以帮助用户提高家庭安全性，保护财产安全，对于提升社会安全水平也具有积极的意义。
家用无线防盗报警器制作
家用无线防盗报警器制作时间:2010-12-27来源:本站整理作者:电子电路图网本文介绍的报警器采用无线反馈报警原理，由两大部分组成：第一部分由防盗入侵探测器和微型无线报警发射机组成；第二部分为无线报警接收控制器。
使用时将第一部分安装在储藏室、车库等需要防范的场所；第二部分则放置在居民住室内。
电路原理一、入侵探测器和微型报警发射机部分图１为入侵探测器和微型无线报警发射机的电路原理图。
小磁铁与触点常闭型干簧管Ｅ组成入侵探测器，将小磁铁安装在储藏室的门扇上，干簧管Ｅ紧靠小磁铁，安装于相对的门框上。
平时门处于关闭状态，由于小磁铁紧靠Ｅ，使Ｅ内部两常闭触点依靠外磁力作用而断开，微型发射机因无电源不工作。
一旦发生盗情，小磁铁就会随门扇远离Ｅ，Ｅ失去外磁场的作用，其内部两触点依靠自身的弹力而闭合，微型发射机得电立即发出编码报警电信号。
ＩＣ１(ＶＤ５０２６)是一数字编码集成电路，其共设８个地址码，即Ａ１～Ａ８；４个数据码，即Ｄ１～Ｄ４。
(编者注：ＶＤ５０２６／５０２７的相关介绍可参见今年《电子报》第３５期本版中《编解码电路与系统安全》一文)。
经地址编码的数据由ＩＣ１的脚输出。
ＩＣ１的振荡频率由外接电阻Ｒ１决定，Ｒ１阻值越小，振荡频率越高。
Ｒ１的阻值可在１２０ｋΩ～４７０ｋΩ之间选择，但应注意Ｒ１的阻值必须和报警接收部分的解码器ＶＤ５０２７的振荡电阻Ｒ１５(见图２)的阻值严格一致，否则无法可靠解码。
晶体管Ｖ１与Ｃ１、Ｃ２、Ｌ１、Ｌ２等元件组成调制和射频发射电路，其发射频率在３００ＭＨｚ左右，为了增加发射电路的稳定性，天线Ｌ２可直接印制在电路板上。
二、无线接收报警控制器图２是无线接收报警控制器的电路原理图，它由超再生接收、放大、整形、译码电路及报警信号发生电路等部分组成。
由天线输入的３００ＭＨｚ射频信号，经Ｃ１送到Ｔ１的发射极，通过Ｔ１高频放大后，经Ｃ４送至超再生射频解调器Ｔ２的发射极，解调出的编码数据脉冲信号经Ｃ１２送至运放集成电路ＩＣ１的Ａ１和Ａ２进行放大和整形，最后送入解码电路ＩＣ２的第脚进行数据解码。
无线防盗报警器设计方案
无线报警器设计方案无线报警器设计方案一、设计原理一、设计原理通过红外线感应器TX05D对目标区域进行监控。
当检测到有物体出现在目标区域时，芯片发射报警信号。
通过PT2262芯片以及315M芯片发射报警信号。
对接收到的信号解码并触发报警器，完成无线报警功能。
接收端的315M和PT2272对接收到的信号解码并触发报警器，完成无线报警功能。
二、方案论述二、方案论述作为电子电路设计的初学者，我们采用了5个模块完成事件检测、信号编码、信号发送、信号接收、信号解码及报警5个功能。
个功能。
、接收及报警部分 此电路总共分为两个部分：1、检测及发射信号部分2、接收及报警部分第一部分采用TX05D芯片对目标区域检测，当检测到有物体出现在目标区域时，out端口输出高电平，使2262芯片18和13管脚与VCC导通，通过17管脚向315M发射端发送进行无线传播。
信号，并通过315M进行无线传播。
第二部分的315M芯片接收到第一部分无线发送的信号后，将信号送到2272芯片数据输入端第14管脚。
2272芯片将自己的地址管脚的地址编码与接收到的信号的地址码对比，发现地址码吻合后输出2262芯片数据输出端相同的信号，从而触发报警器。
实现无线报警功能。
功能。
三、电路原理图三、电路原理图发射电路图图1 发射电路图图2 接收电路图接收电路图四、器件清单四、器件清单器件名称器件名称 数量数量 TX05D 芯片芯片 1片 PT2262芯片芯片 1片 PT2272-L4芯片芯片 1片 315M 收发芯片收发芯片1套470K Ω电阻电阻 2个 晶体三极管2个 蜂鸣器蜂鸣器 1个 电源电源 1个 面包板面包板 2个 PCB 万用板万用板2个。
基于无线传输防盗报警器电路设计及实现论文初稿
基于无线传输防盗报警器电路设计及实现论文初稿无线传输防盗报警器电路设计及实现1.绪论无线传输防盗报警器是一种常用的防盗报警装置，它通过无线传输方式实现报警信息的传递和处理。
本文选取基于单片机和射频模块的无线传输防盗报警器作为研究对象，设计并实现了该系统，实现了对门窗等遭受非法入侵的检测和监控。
2.系统设计2.1 系统框图本系统采用单片机和射频模块进行通信，具体的系统框图如下图所示：图1 系统框图2.2 硬件设计2.2.1 信号检测模块信号检测模块主要用于检测门窗等是否遭受非法入侵。
本设计选用振动传感器进行检测，当门窗受到振动时，传感器将发出脉冲信号，系统将检测到这一信号并进行相应处理。
2.2.2 控制模块控制模块主要由单片机和相关器件组成，用于对脉冲信号进行处理，在门窗遭受非法入侵时发出警报信号。
本设计选用STM32单片机作为主控制芯片，其具备高性能和强大的处理能力，能够满足本系统的要求。
2.2.3 通信模块通信模块主要包括射频模块和天线，用于实现无线通信功能。
本系统采用2.4GHZ射频模块，具有高频度和低功耗等特点，能够提高系统的传输效率。
2.3 软件设计2.3.1 主程序设计主程序设计是本系统的核心部分，其功能是对信号进行检测和处理，并控制通信模块进行数据传输。
本系统的主程序采用C语言编写，主要实现如下功能：1）初始化：设置系统的各个模块和参数等；2）信号检测：检测门窗等是否遭受非法入侵；3）警报处理：在门窗遭受非法入侵时发出警报信号；4）通信处理：将检测到的信息通过射频模块进行传输。
2.3.2 用户界面设计用户界面设计是为用户提供友好的操作界面，使用户能够直观地了解当前系统的状态和具体操作情况。
本设计采用LCD显示屏作为用户界面，显示系统状态和相关信息等。
3.系统实现3.1 系统参数设置本系统的主要参数如下：1）工作电压：2.0V~3.6V；2）射频频率：2.4GHz~2.5GHz；3）心跳周期：500ms；4）传输距离：50m左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线防盗报警器制作
一、任务与要求：
1）设计一套防盗报警系统，
◆ 要求有一台主机，在收到警情信号后能发出报警声，同时能显示出
出现警情的具体位置；
◆ 人体探测器与主机间的信号传递采用无线的型式；
◆ 可以人为操作遥控器对主机进行设防与撤防的操作；
◆ 在同一区域范围内能有多套系统同时工作而相互间不影响。
2）已知条件：主机采用交流市电供，中央处理器采用AT89C2051，人体探测器采用热释电传感器，集成电路PT2272-L4作为数据解码，无线接收采用现成的模块，遥控手柄采用现成的产品，编码为PT262-R4集
成电路。
3）主要技术指标：
1、输入电源：交流220V，频率：50Hz
2、调制方式： ASK
3、发射频率： 315M
4、报警单量：≥90分贝
5、探头路数：不小于4路
6、遥控器按键： 2键，1只布防，1只撤防；
二、方案与论证：
1）多路无线防盗报警器的组成：
多路无线防盗报警器主要无线人体探测器、无线遥控手柄、无线接收电
路、数据解码电路、中央控制单元、数字显示单元、报警电路和电源电
路等部分组成。
其框图如下：
2）控制信号发射器：
由于无线信号容易受外界环境影响，因此从系统的可靠性考虑，发射的控制信号采用编码的方式进行传送，而且在同一区域内要同时使用多个系统而相互间又不影响，所以无线信号的编码由PT2262集成电路完成，该电路具有8位地址信号和4位数据信号，不同的地址与数据的组合，可以编制上万种编码，完全可以满足同一区域内互不影响地工作；为了使电路简单且使用电池进行供电，数据对高频载波的调制方式采用ASK 方式，即当发送数据信号为1时，接通高频振荡器电源，发送高频无线
信号，当发送数据为0时，断开其电源，停止工作，这种设计在静态时工作电流几乎为零，其原理图如下：
详见设计任务书！
3）无线接收电路：
接收电路的无线接收与解调部分采用的是现成的高频接收模块，可以简化设计工作，而且可靠性较好，接收模块采用的是超再生接收，具体的解调过程为：当发射器发送1时，相应的发射高频电路工作，接收部分就会相应地收到一个315M的高频信号，使模块输出为1，当发射部分发送的是0时，发射高频部分停止工作，接收部分就输出为0，这样就实现了无线信号的传输。
4）数据解码电路：
经高频接收且解调出来的信号是编码集成电路PT2262编码后的串行信号，必须经相应的解码电路解码才能还原出控制信号数据。
……
5）中央控制单元：
整个报警器的控制由单片计算机来完成，包括对无线信号的扫描、发射无线信号的地址判断、输出显示及报警电路的控制等。
……
6）地址显示单元：
根据发射的无线信号，经数据判断后，输出具体的地址值。
……
7）报警电路：
当接收到正确的无线报警信号后，控制报警电路工作，发出响亮的110警车报警声。
……
8）电源电路：
电源电路直接从市电降压后再经整流滤波和稳压后向整机提供直流电源。
……
三、设计过程：
1）电源设计：
电源电路考虑采用典型的变压器降压，全波整流，电容滤波及集成电路稳压的思路进行设计。
整机电流就是在报警电路工作时工作电流较大，所选功放电路的最大功率为2W，固确定变压器功率为3W，因为其他电路工作都是小电流负载，固3W已能满足要求。
其输出电压选用15V……
2）编、解码电路设计
PT2262/72是一对采用CMOS工艺制作的专用数字编译码器，外围元件少，电路简单，便于设计，使用起来非常方便，其他数字编译码器相比，最突出的特点是地址编码容量特别大，而且目前被广泛地运用于各个遥控电路中，因而可靠性非常好。
PT2262为数字编码器，引脚及参数如下：
……
PT2272-L4为译码器，其型号后面的L4是指四位数据是锁存型。
其引脚及参数如下：
……
根据前述要求，选用四位数据已能满足，固编码芯片选取PT2262-R4，而接收解码芯片则选取PT2272-L4，四位数据的锁存输出。
为了使收与发匹配使用，两者的振荡电阻分别选1.5M和270K，同时两者的8位地址也设置成一样。
利用接收电路的四位数据位，可以组成不同的十六种地址：
1号 0000
2号 0001
3号 0010
.
.
.
16号 1111
3）中央控制单元设计
CPU采用了51系列单片机中的简易型产品--AT89C2051，该芯片……程序设计流程图如下：
4）数字显示单元设计：
数字显示单元主要由四位发光二极管来完成显示任务，当接收到不同地址的报警信号后由2051单片机处理后来决定具体哪只发光管点亮。
5)报警电路设计：
为使设计简便同时发出的音效逼真，音频信号发生器采用集成的语音电路，另外为了使报警的音量足够大，在音频信号发生器后面再增加一级功率放大器。
经查找相关的功放电路……是款不错的音频功放电路，其工作电压为5-18V，功率为1.25W,频率响应的上限为300KHz,增益可达50分贝，而且外围电路简单，易于设计，其典型应用电路图如下：
运用1……
运用2……
根据前面所述的各单元电路的设计情况，综合考虑后整机电路图设计如下：
四、安装与调试：
1）首先对电源部分进行调试。
……这些数据说明电源部全部工作正常；2）安装与调试报警电路。
……电阻虚焊，补焊后再试，一切正常。
3）无线接收部分的调试。
正常情况下，当无线发射部分（包括无线人体探测器和无线遥控手柄）发射信号后，2272的17脚应输出一个高电平作为解码成功的响应，同时在其四位数据位上输出与发射器相对应的四位数据码。
将主机电源接通后，先测量了无线接收模块的工作电压和2272的18脚电压，均为5V左右，然后一手测2272的17脚电压，一只手按动遥控器，结果按下后没反应，有问题。
断开电源，仔细检查，原来2272的15与16脚间的振荡电阻没焊，将270K的电阻焊上后，再试，
正常，同时测了四位数据位电压也正常。
4）中央控制单元电路及程序的调试。
经以上几步的调试工作后，说明外围电路已全部工作正常，只要微处理器控制这一部分调试通过的话，整机就可以正常工作了。
5）组装与系统试机。
……
五、设计与调试要点分析
由于本系统所涉及的内容较多，包括红外线人体探测器，无线发射和接收部件及单片机组成的报警主机等，如整个系统作为设计课题，内容较多，在这里，我们主要以接收主机作为研究与设计的主体，而对于人体探测器及遥控器的设计采用现成的成品，论文中只作一定的介绍。
本设计的重点和难点主要集中在无线数据的传输上，但由于采用了硬件编解码电路和专用的无线接收模块，因此使设计难度大大降低。
只要将编解码电路的应用条件搞清楚，将振荡电阻和地址数据设置正确，一般都能可靠工作。
调试时可以通过测量接收端四位数据输出值与发送时的数据进行比对来进行测量是否工作正常。
当无线数据传输部分正常后，对于单片机的控制部分相对较为简单。
设计好的PCB板图
