黑色金属硬度对照表GB11774

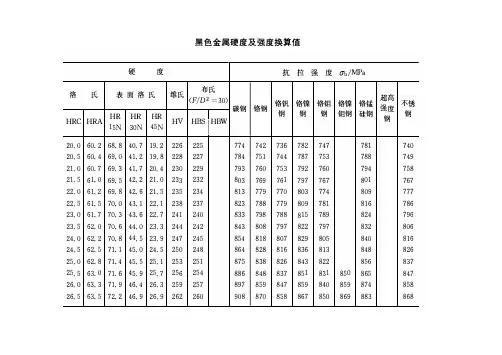

黑色金属硬度及强度换算值
黑色金属硬度及强度换算值硬度抗拉强度σb/MP a洛氏表面洛氏维氏布氏(F/D2 = 30) 超高铭饥铭镰铭铝铭镰铭锺不锈碳钢铭钢钢钢钢铝钢硅钢强度钢HR HR HR 钢HRC HRA HV HRS HBW15N30N45N20.0 60.268. 840.719.2 226225774742 736 782747 78174020.560.469.0 41. 219. 8228227784751744787 753 788 74921. 060. 769. 341.720.4 230 229793760753 79276079475821.561. 069. 542.2 21. 0233 232 803769 761797 767 80176722.061. 269. 842.621.5235 234 813779 770803774 809 77722. 561. 570.043. 122. 1238237 823 788779 809 781 816 78623.0 61. 770.3 43.622. 7241 240833 79878881578982479623. 562.0 70.6 44.0 23. 3244 242 843 808 797 822797 83280624.0 62.2 70.8 44.5 23. 9247 245 854818 807829 805 84081624.562.5 71. 145.0 24.5250 248864828 816 836 813 848 82625.0 62.8 71. 445.525. 1253251 875 838 826 843 822856 83725. 563.0 71. 645. 925. 7256254 886 848 837 851831850865 84726.0 63.3 71. 946.4 26. 3259257897 859 847 859 840859 874858 26. 563.5 72.2 46. 926. 9262 260 908 870858 867 850869 883868（续表）硬度抗拉强度σb/MP a洛氏表面洛氏维氏布氏(F/D2 = 30) 超高铭饥铭镰铭铝铭镰铭锺不锈碳钢铭钢钢钢钢铝钢硅钢强度钢HR HR HR 钢HRC HRA HV HRS HBW15N30N45N27.063. 872.447.327.5266263919 880869 876 860879 89387927.564.072. 747.828.1269266930891880885 87089090289028.064.373. 048. 328.7273269942902892894 88090191290128.564.6 73.3 48. 729.3276273 954914903 904 89191292291329.064.8 73. 549.229.9280 276 965 925 915 914 902 923 933 92429.565. 173.849. 730.5284280977937928 924913 93594393630.065.3 74. 150.2 31.1288283989 948 94093592494795494730.565.6 74.4 50.6 31.7292 287 1 002 960953946936959 96595931.065.8 74. 751. 132.3296 291 1 014 972 966957948 97297797131.566.174.9 51. 632.9300294 1 027********* 961985989 98332.066.4 75.2 52.033.5304298 1 039 996 993981974999 1 001 99632.566.6 75. 552.5 34.1308 302 1 052 1 009 1 007 994 987 1 012 1 013 1 00833.066. 975.8 53.034.7313306 1 065 1 022 1 022 1 007 1 001 1 027 1 026 1 021 33.567.176.153.4 35.3317 310 1 078 1 034 1 036 1 020 1 015 1 041 1 039 1 034（续表）硬度抗拉强度σb/MP a洛氏表面洛氏维氏布氏(F/D2 = 30) 超高铭饥铭镰铭铝铭镰铭锺不锈碳钢铭钢钢钢钢铝钢硅钢强度钢HR HR HR 钢HRC HRA HV HRS HBW15N30N45N34.067. 476.4 53. 935. 9321314 1 092 1048 1 051 1 034 1029 1056 1 052 1 04734. 567. 776. 754.436. 5326 318 1105 1061 1 067 1 048 1043 1071 1 006 1 06035.0 67. 977.0 54.8 37.0331323 11191074 1 082 1 063 1058 1087 1 079 1 07435. 568.2 77.2 55.3 37. 6335327 11331088 1 098 1 078 1074 1103 1 094 1 08736.068.4 77.5 55.8 38.2340 332 1147 1102 11141 0931090 11191108 110136. 568. 777. 856.2 38.8345 3361162 11161131 1109 1106 1136 1123 111637.0 69.078. 156.739.4 350341 1177 1131 1148 1125 1122 1153 1139 113037. 569. 278.457.2 40.0355******* 1146 1165 1142 1139 1171 1155 114538.0 69. 578. 757. 640. 63603501207 1161 1183 1159 1157 1189 1171 116138. 569.779.0 58.141. 2365 355 1222 1176 1201 1177 1174 1207 1187 1170 117639.0 70.0 79.358. 641. 83713601238 1192 1219 1195 1192 1226 1204 1195 119339. 570.3 79. 659.0 42.4 376 365 1254 1208 1238 1 214 1211 1245 1222 1219 120940.0 70.5 79. 959.5 43.0 381370 3701271 1225 1257 1 233 1230 1265 1240 1243 1226 40.570.8 80.260.043. 6387 375 375 1288 1242 1276 1 252 1249 1285 1258 1267 1244（续表）硬度抗拉强度σb/MP a洛氏表面洛氏维氏布氏(F/D2 = 30) 超高铭饥铭镰铭铝铭镰铭锺不锈碳钢铭钢钢钢钢铝钢硅钢强度钢HR HR HR 钢HRC HRA HV HRS HBW15N30N45N41. 071. 180.5 60.444.2 393 3803811 305 1260 1296 1 273 1269 1306 1277 1290 126241. 571. 380.8 60. 944.8398 385 386 1 322 1278 1 317 1 293 1289 1327 1296 1313 128042.0 71. 681. 161. 345.4 404391392 1 340 1296 1 337 1 314 1310 1348 1 316 1 336 129942.571. 881. 461. 845. 9410 396397 1 359 1315 1 358 1 336 1331 1370 1 336 1 359 131943.0 72. 181. 762.3 46. 5416 401 403 1 378 1335 1 380 1 358 13531392 1 357 1 381 133943. 572.482.0 62.747.1422407 409 1 397 1355 1401 1 380 1375 1415 1 378 1404 136144.072. 682.3 63.2 47. 7428 413 415 1417 1376 1424 1404 1397 1439 1400 1427 138344. 572. 982. 663. 648. 3435418 4221438 13981446 1 427 1420 1462 1422 1450 140545.073.282. 964. 148. 9441424428 1459 1420 1469 1 451 1444 14871445 1473 142945. 573.483.2 64. 649. 5448430 4351481 1444 1493 1 476 1468 1512 1469 1496 145346.0 73. 783.5 65.0 50. 1454436441 1 503 1468 1517 1 502 1492 1537 1493 1520 149746. 573. 983.765.5 50. 7461 442 448 1 526 1493 1541 1 527 1 517 1563 1517 1554 150547.0 74.2 84.065. 951. 2468449455 1 550 1519 1566 1 554 1542 1589 1543 1569 1533 47.574.5 84.3 66.4 51. 8475463 1 575 1546 1591 1 581 1568 1 616 1569 1 594 1562（续表）硬度抗拉强度σb/MP a洛氏表面洛氏维氏布氏(F/D2 = 30) 超高铭饥铭镰铭铝铭镰铭锺不锈碳钢铭钢钢钢钢铝钢硅钢强度钢HR HR HR 钢HRC HRA HV HRS HBW15N30N45N48.074. 784.6 66. 852.4482 470 1 600 1 574 1 617 1 608 1 595 1 643 1 595 1 620 1 59248. 575.0 84.9 67.3 53. 0489478 1 6261 603 1 643 1 636 1622 1 671 1 623 1 646 1 62349.075.3 85.2 67. 753. 6497486 1 653 1 633 1 670 1 665 1649 1 699 1 651 1 674 1 65549. 575. 585. 568.2 54.2 504 494 1 681 1 665 1 697 1 695 1677 1 728 1 679 1 702 1 68950. 075.8 85. 768.6 54. 7512 502 1 710 1 698 1 724 1 724 1 706 1 758 1 709 1 731 1 72550. 576. 186.069.155.3 520510 1 732 1 752 1 755 1 735 1 788 1 739 1 76151. 076.3 86.3 69. 555. 9527 518 1 768 1 780 1 786 1 764 1 819 1 770 1 79251. 576.6 86.6 70.056. 5535 527 1806 1 809 1 818 1 794 1 850 1 801 1 82452. 076.9 86. 870.457.1544535 1 845 1 8391 850 1825 1 881 1 834 1 85752. 577.1 87.170.9 57. 6552544 1 869 1 883 1856 1 914 1 867 1 89253. 077.4 87.4 71. 358.2 561552 1 899 1 917 1888 1 947 1 901 1 92953. 577. 787.6 71. 858. 8569 561 1 930 1 951 1 936 1 96654. 077.9 87.9 72.2 59.4 578 569 1 961 1 986 1971 2 006（续表）硬度抗拉强度σb/MP a洛氏表面洛氏维氏布氏(F/D2 = 30) 超高铭饥铭镰铭铝铭镰铭锺不锈碳钢铭钢钢钢钢铝钢硅钢强度钢HR HR HR 钢HRC HRA HV HRS HBW15N30N45N54. 578. 288.172.6 59. 9587577 1 993 2 022 2 008 2 04755.078. 588.4 73. 160. 5596 585 2 026 2 058 2 045 2 09055. 578. 788.6 73. 561. 1600593 213556.079. 088. 973. 961. 7615 601218156. 579.389.174.462. 2625 608 2 23057. 079. 589.4 74.862.8635 616 2 28157. 579. 889.6 75.263.4 645 622 2 33458. 080. 189. 875.663. 9655 628 2 39058. 580.3 90.076. 164. 5666 634 2 44859.080.6 90.276. 565.1676 639 2 50959. 580.9 90.476.965. 6687643 2 57260. 081. 290.6 77.3 66.2698 647 2 63960. 581. 490.8 77. 766. 8710 65061. 081. 791. 078. 167. 3721（续表）硬度抗拉强度σb/MP a洛氏表面洛氏维氏布氏(F/D2 = 30) 超高铭饥铭镰铭铝铭镰铭锺不锈碳钢铭钢钢钢钢铝钢硅钢强度钢HR HR HR 钢HRC HRA HV HRS HBW15N30N45N61. 582.091. 278.667. 973362.0 82.2 91. 479.0 68.4 74562. 582.5 91.579.4 69.075763.082.8 91. 779.8 69. 577063. 583. 191.880.2 70. 178264.0 83.3 91. 980.6 70.679564. 583.6 92. 181. 071. 280965.0 83.9 92.2 81. 371. 782265. 584. 183666.0 84.4 85066. 584.786567.085.0 87967. 585.2 89468.0 85.5 900。
金属材料硬度对照表
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
常见金属硬度对照表
金属硬度通常使用一些常见的硬度测试方法来进行评估，其中最常见的包括布氏硬度（Brinell Hardness）、洛氏硬度（Rockwell Hardness）和维氏硬度（Vickers Hardness）。
这些硬度测试方法各有特点，因此在硬度对照表中，常用不同的硬度标准来表示材料的硬度。
以下是一份常见金属硬度对照表，列出了一些常见金属的硬度值：
金属布氏硬度（HB）洛氏硬度（HRC）维氏硬度（HV）
铝15 - 245 16 - 67 24 - 245
铜35 - 345 45 - 80 40 - 360
铁80 - 650 45 - 100 80 - 700
钢120 - 1200 20 - 70 200 - 1500
不锈钢150 - 550 15 - 90 150 - 800
钛140 - 370 24 - 42 220 - 400
锌30 - 90 35 - 55 30 - 120
镍80 - 600 50 - 80 150 - 550
铅 5 - 38 - 5 - 35
这只是一个一般性的参考表，实际的硬度值可能会受到材料的具体合金成分、热处理过程等因素的影响。
在实际应用中，通常会使用相应的硬度测试方法来测定材料的硬度，然后通过对照表来确定其硬度等级。
需要注意的是，不同的硬度测试方法之间的关系并不是线性的，因此硬度值之间的转换通常需要使用专门的转换公式。
在实际应用中，最好使用相同的硬度测试方法来进行比较和评估。
ZY-黑色金属硬度及强度换算表.doc
188.1
187.5
188.7
186.1
191.8
187.0
189.4
188.5
51.5
76.6
86.6
70.0
56.5
534
184.1
184.5
185.4
183.0
188.6
183.6
186.0
185.1
51.0
76.3
86.3
69.5
55.9
525
(501)
180.3
181.6
182.1
179.9
136.2
135.7
139.7
136.2
138.5
134.5
136.8
42.0
71.6
81.1
61.3
45.4
399
391
136.7
132.2
136.4
134.0
133.6
137.5
134.2
136.2
132.5
134.7
41.5
71.3
80.8
60.9
44.8
393
385
134.8
130.3
134.3
140.8
140.2
144.3
140.5
143.2
138.7
141.1
43.0
72.1
81.7
62.3
46.5
411
401
140.5
136.1
140.7
138.5
137.9
142.0
138.4
140.9
136.6
138.9
黑色金属硬度与强度新老对照

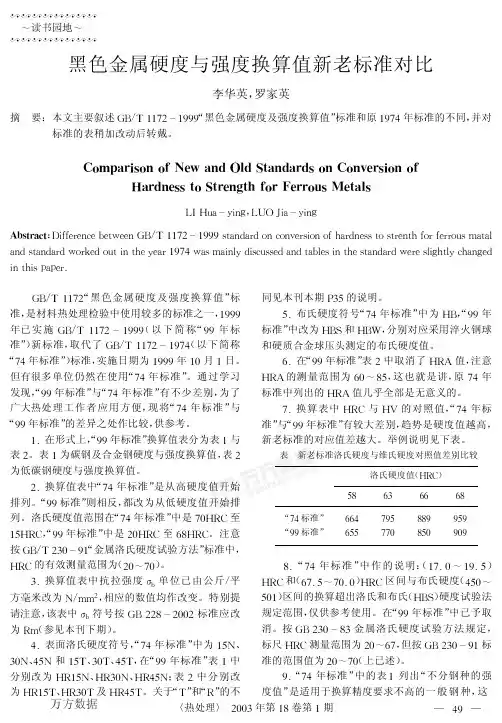

!!!!!!!!!读书园地!!!!!!!!!黑色金属硬度与强度换算值新老标准对比李华英，罗家英摘要：本文主要叙述!"／#$$%&’$(((“黑色金属硬度及强度换算值”标准和原$(%)年标准的不同，并对标准的表稍加改动后转戴。
!"#$%&’(")"*+,-%)./0.12%).%&.(")!")3,&(’")"*4%&.),((2"12&,)526*"&7,&&"8(9,2%0(*+,-.’/012，*3450.’/012:;(2&%<2：60778981:8;8<=881!"／#$$%&’$(((><.1?.9?@1:@1A89>0@1@7B.9?18>><@><981<B7@97899@->C.<.D .1?><.1?.9?=@9E8?@-<01<B8/8.9$(%)=.>C.01D/?0>:->>8?.1?<.;D8>01<B8><.1?.9?=898>D02B<D/:B.128? 01<B0>F.F89G!"／#$$%&“黑色金属硬度及强度换算值”标准，是材料热处理检验中使用较多的标准之一，$(((年已实施!"／#$$%&’$(((（以下简称“((年标准”）新标准，取代了!"／#$$%&’$(%)（以下简称“%)年标准”）标准，实施日期为$(((年$H月$日。
但有很多单位仍然在使用“%)年标准”。
通过学习发现，“((年标准”与“%)年标准”有不少差别，为了广大热处理工作者应用方便，现将“%)年标准”与“((年标准”的差异之处作比较，供参考。
黑色金属硬度对照表
黑色金属硬度对照表(GB1172-74)303030--静态力试验：布氏硬度、洛氏硬度、维氏硬度动态力试验：肖氏硬度、里氏硬度（弹性回跳法）、锤击布氏硬度刻划硬度主要表征金属抵抗表面局部断裂的抗力；肖氏硬度表征金属弹性变形功的大小；压入硬度表征金属抵抗局部变形的能力。
用硬度试验可以检查金属表层的情况，如脱碳与增碳，表面淬火及化学热处理后表面硬度等。
硬度与冷成型性，切削性，焊接性也存在某些关系。
HBW（硬质合金）：测量晶粒粗大且组织不均匀的零件，成品零件不宜采用；退火件，正火件、调质件及铸件和锻件；布氏硬度试验不适用于测定硬度较高的材料。
洛氏：批量、成品件及半成品件硬度，对晶粒粗大且组织不均匀的零件不宜采用。
采用测压痕深度来显示材料的硬度。
金刚石锥体，钢球压头。
HRA 120°金刚石圆锥试验力490.3N 20~88HRA 测硬质材料（硬质合金，很薄硬的钢材，表面硬化层较薄的钢材）HRB 1.5875mm钢球试验力882.6N 21~100HRB 测定低碳钢，软金属，铜合金，铝合金及可锻铸铁等中、低硬度材料HRC 120°金刚石圆锥试验力1373N 20~70HRC 模具，一般钢材，硬度较高的铸件，珠光体可锻铸件及淬火加回火的合金钢等的硬度HRD 120°金刚石圆锥试验力882.6N 40~77HRD维氏硬度：小负荷维氏硬度、显微维氏硬度，测量各种表面处理后渗层或镀层以及薄材的硬度。
（还广泛应用于材料科学研究中）；压痕较小，代表性差，若材料中有组织偏析及组织不均匀性缺陷，倒致实验重复性差，分散度较大；表面粗糙度要求很高，维氏硬度试验可以测量从软到硬的各种材料以及金属零件的表面硬度，并有连续一致的硬度标尺，范围5~1000HV。
640/HV30/20，表示30kgf （294.2N）试验力，保持时间为20s，测得维氏硬度值为640。
当硬度值在450HB以下时，HV与HB基本相等。
金属材料硬度对照表
金属材料硬度对照表硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
############################################# ################################################ 注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
有色金属硬度换算表
有色金属硬度换算表简介有色金属是指除了铁之外的金属，主要包括铜、铝、镁、钛、锌等金属。
在工程领域中，有色金属常常用于制造各种零部件或结构。
硬度是有色金属材料一个重要的机械性能指标，是衡量材料抗压缩、抗变形和抗划伤能力的指标。
不同类型的有色金属具有不同的硬度评价尺度，因此在工程实践中，常常需要进行有色金属硬度的换算和比较。
本文将介绍常见有色金属的硬度换算表，方便工程师在实际应用中进行硬度转换。
1. 硬度的定义硬度是指材料抵抗外界物体压入其表面的抵抗能力。
根据测量方法的不同，硬度可分为多种不同的评价方法，例如：巴氏硬度（HB）、布氏硬度（HBW）、洛氏硬度（HRC）等。
2. 常见有色金属的硬度换算表下表是常见有色金属的硬度换算表，包括铝、铜、锌和镁。
单位都采用国际通用的洛氏硬度（HRC）。
有色金属铝铜锌镁洛氏硬度50 80 30 453. 硬度换算公式对于有色金属硬度的换算，可以使用以下公式进行计算：•华氏硬度（HB）与洛氏硬度（HRC）的换算公式为：$HB=HRC\\times0.95$；•布氏硬度（HBW）与洛氏硬度（HRC）的换算公式为：$HBW=HRC\\times0.88$。
4. 示例现假设我们有一块硬度为30HRC的锌材料，我们想要将其换算为其他两种硬度评价标准。
根据上文的换算公式，我们可以计算出该锌材料的华氏硬度（HB）和布氏硬度（HBW）分别为：•华氏硬度（HB）= 30HRC × 0.95 ≈ 28.5HB；•布氏硬度（HBW）= 30HRC × 0.88 ≈ 26.4HBW。
通过这个示例，我们可以看到如何使用硬度换算公式进行有色金属硬度的转换。
结论有色金属硬度的换算是在工程实践中经常遇到的问题。
通过本文提供的有色金属硬度换算表和换算公式，工程师们可以方便地将不同评价标准的硬度进行转换，并进行比较分析。
硬度的准确评价对于材料选择、工程设计以及可靠性分析都具有重要意义。
黑色金属硬度及强度换算值
中华人 民共和 国 国家标 准
GB T 12 9 9 / 17 -19
黑 色 金 属 硬 度 及强 度换 算 值
C n es n hr n s a d e gh o vri o ad es srn t o f n t
f r r o s e a o f r u m tl e
9 69
94 2 96 3 98 4
9 61
97 4 99 5 92 7
9 5 8
94 5 95 6 97 7 99 8
97 4 99 5
9 71
93 8 96 9
1 9 0 3
96 9
8 2 2
86 5
87 3 87 4 88 5 88 6
87 3
87 4 88 5
8i 5
89 5
8 7 6
81 3
8 0 4 8 0 5 80 6
80 5
89 5
8 9 6
85 6
G /' 7- 19 B 1 1 2 99 1
前
言
1 本标准所列换算值( 见表 1表 2是对包括碳钢, , ) 铬钢, 铬钒钢, 铬镍钢, 铬钥钢, 铬镍钥钢, 铬锰 硅钢, 超高强度钢, 不锈钢等钢系中主要钢种进行实验的基础上制定的. 2 表1 所列各钢系的换算值, 适用于含碳量由低到高的钢种; 2 表 主要适用于低碳钢.
1 6 0 6
1 7 0 4 1 0 0 6
1 1 1 9
1 7 0 4
1 8 02
1 6 0 3
1 8 0 5 1 4 0 7
1 9 0 0 1 06 1 1 2 1 2
1 8 0 7
1 9 07
1 4 0 7 1 7 0 8 1 1 1 0 1 6 1 1 1 0 1 3
金属硬度与强度换算
42 71.6 81.1 61.3 45.4 399 391 3.09 1367 1322 1364 1340 1336 1375 1342 1362 1325 1347
56 79 88.9 73.9 61.7 620 - - - - - - - - - 2224 - 2201
57 79.5 89.4 74.8 62.8 642 - - - - - - - - - 2324 - 2293
58 80.1 89.8 75.6 63.9 664 - - - - - - - - - 2437 - 2391
49 75.3 85.2 67.7 53.6 493 474 2.81 1686 1666 1702 1698 1682 1733 1683 1707 1688 1692
50 75.8 85.7 68.6 54.7 509 488 2.77 1744 1731 1758 1758 1739 1793 1742 1765 1759 1753
782
817
782
791
11
22.0
69.8
42.6
21.5
237
234
3.95
829
794
785
819
789
825
792
799
12
22.5
70.0
43.1
22.1
240
237
3.93
839
804
794
825
797
832
802
金属材料硬度对照表
一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：∙HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
∙HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
∙HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
金属材料硬度对照表
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
黑色金属硬度及强度换算值
黑色金属硬度及强度换算值黑色金属的硬度及强度换算值黑色金属是指具有较高的导电性和导热性的金属材料，如铁、钢、铬等。
在工业生产和日常生活中，黑色金属被广泛应用于建筑、机械制造、电力等领域。
而在这些应用中，黑色金属的硬度和强度是非常重要的指标，它们直接影响着材料的性能和使用寿命。
硬度是指材料抵抗外力压入或划过的能力。
而强度则是指材料在受到外力作用时抵抗变形和破坏的能力。
黑色金属的硬度和强度换算值是通过实验和计算得出的，对于不同的金属材料而言，它们的硬度和强度值都会有所不同。
我们来看一下铁的硬度和强度换算值。
铁是一种常见的黑色金属材料，具有较高的硬度和强度。
一般来说，铁的硬度可以用洛氏硬度（HRC）来衡量，常见的洛氏硬度值在60-70之间。
而铁的抗拉强度则通常用兆帕（MPa）来表示，一般在300-400MPa之间。
铁的硬度和强度值较高，使其在建筑和桥梁等领域得到广泛应用。
接下来，我们来看一下钢的硬度和强度换算值。
钢是一种由铁和碳组成的合金，具有更高的硬度和强度。
钢的硬度可以通过洛氏硬度或布氏硬度来测量，常见的洛氏硬度值在70-90之间，布氏硬度则在200-300之间。
而钢的抗拉强度通常在400-800MPa之间，具体数值会根据钢的成分和处理方式而有所不同。
钢的高硬度和强度使其成为制造机械和汽车等重要材料。
我们还可以看一下铬的硬度和强度换算值。
铬是一种具有高硬度和抗腐蚀性的金属材料。
铬的硬度一般在70-80之间，抗拉强度则在200-300MPa之间。
由于铬的高硬度和抗腐蚀性，它常被用于制造不锈钢和耐磨材料，广泛应用于化工、石油和海洋工程等领域。
总结起来，黑色金属的硬度和强度换算值是通过实验和计算得出的，对于不同的金属材料而言，它们的硬度和强度值都会有所不同。
铁、钢和铬都是常见的黑色金属材料，它们的硬度和强度决定了它们在不同领域的应用。
了解并掌握黑色金属的硬度和强度换算值对于正确选择和使用这些材料具有重要意义，可以提高材料的性能和使用寿命，促进工业生产的发展。
金属材料硬度对照表
布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ V A（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。
布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。
布式硬度值是载荷除以压痕球形表面积所得的商。
一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
黑色金属硬度及强度换算值、强度硬度对照表
42.5 71.8 81.4 61.8 45.9 410 396 397 1359 1315 1358 1336 1331 1370
43.0 72.1 81.7 62.3 46.5 416 40l 403 1378 1335 1380 1358 1353 1392
43.5 72.4 82.0 62.7 47.1 422 407 409 1397 1355 1401 1380 1375 1415
1133 1088 1098 1078 1074 1103
36.0 68.4 77.5 55.8 38.2 340 332
1147 1102 1114 1093 1090 1119
36.5 68.7 77.8 56.2 38.8 345 336
1162 1116 1131 1109 1106 1136
28.0 64.3 73.0 48.3 28.7 273 269
942 902 892 894 880 901
28.5 64.6 73.3 48.7 29.3 276 273
954 914 903 904 891 912
29.0 64.8 73.5 49.2 29.9 280 276
965 925 915 914 902 923
49.5 75.5 85.5 68.2 54.2 504
494 1681 1665 1697 1695 1677 1728
铬锰 超高 不锈钢
硅钢 强度钢
1240 1258 1277 1296 1316 1336 1357 1378 1400 1422 1445 1469 1493 1517 1543 1569 1595 1623 1651 1679
26.5 63.5 72.2 46.9 26.9 262 260
