隔离开关的作用及使用要求
什么是隔离开关？隔离开关的作用是什么？如何选择？
什么是隔离开关？隔离开关的作用是什么？如何选择？所谓的隔离开关就是大号特大号的刀闸，就是向下装在门口的那种。
能有效的断开电源。
在高压中，隔离开关绝对不能带负荷分闸。
带负荷分闸开关会拉出电弧，轻微的烧伤，严重的毙命。
隔离开关在高压中跟断路器配合使用。
在检修线路时，启到断开电源，确保维修人员安全的一个作用。
在11kv变电站中，电气隔离开关分，单接地开关，双接地开关，母联开关。
中性点接地开关在高压测所谓单接地开关指的是开关分闸时，线路一边接地，确保安全，双接地开关也一样，母联开关，就是两断母线连接的开关。
当一段母线停电可以起到切换电源的作用，中性点接地开关是变压器使用的开关。
隔离开关主要作用如下。
1、在高低压电气设备检修时，用隔离开关来隔断区分有电和无电部分，形成明显的断开点，使检修设备与电力系统的输入过来的大电分开，确保检修工作人员和电气设备的安全。
2、隔离开关和断路器进行相互配合，进行倒闸操作，以改变运行方式。
①对双母线带旁路接线，当某一出线单元断路器因为其它原因出现分、合闸闭锁，用旁路断路器带其它运行时，可以用隔离开关并联回路；②对一个半开接线，当某一串联断路器出现分、合闸闭锁时，可以用隔离开关来解环(但是注意其它串联的所有断路器必须在合闸位置上)；③对双母线单分段接线方式，当两个母线断路器和分段断路器中某一断路器出现分、合闸闭锁，可以用隔离开关断开回路。
电气隔离开关的分类电气隔离开关从其运动方式上分，可以将电气隔离开关分为水平旋转、竖直旋转、插入式等电气隔离开关。
电气隔离开关从其支柱数量上分，可以将电气隔离开关分为单柱式、双柱式、三柱式的电气隔离开关。
其实它就是种开关设备，可以接通或断开电源。
只是电气隔离开关的分与合有些小细节。
比如电气隔离开关处于分位置的时候，触头之间是有明确规定的触头距离，其还有明显的分断标志。
当电气隔离开关处于合位置时，电气隔离开关可以承受正常回路及异常条件下的电流，如异常条件下的短路状态等。
隔离开关基本知识
• 五、隔离开关和接地刀闸定期维护项目 （1）清除动、静触头表面氧化物，然后涂抹凡士 林。 （2）检查动、静触头的插入或夹持深度，动、静 触头之间的压力，并测量隔离开关和接地刀闸回 路电阻。 （3）轴承、轴套、齿轮、蜗轮、蜗杆等转动部分 加润滑油（脂），必要时清洗后加润滑脂。 （4）检查传动机构的运转情况，各部位就动作顺 利、终止位置准确，必要时进行调整。
• 3．有一定破冰能力
• 户外隔离开关的触头敞露在大气中，经受各种气 候的考验，尤其是在寒冷的天气，隔离开关的触 头等部位有可能被冰层所覆盖，因此对户外式隔 离开关，在分开时要求具有一定的破冰能力。
• 4．隔离开关和接地开关间应有可靠的机械连锁
• 在隔离开关和接地开关操作过程中，必须保证先 断开隔离开关后，再合接地开关；先拉开接地开 关后，再合隔离开关的操作顺序。所以在隔离开 关和接地开关间应有可靠的机械连锁装置。
• （5）检查各连接部分的坚固件，并按规定的力矩 进行坚固。 （6）对绝缘子表面进行清洗和清扫。 （7）对电气操作回路、辅助触点、防误闭锁装置 进行检查、校验。 （8）摇测电动机构动力电源的绝缘。
• 六、常见隔离开关的故障 • （1）接触部分过热。 • （2）瓷质绝缘损坏和闪络放电。 • （3）拒绝拉、合闸。 • （4）错误拉、合闸。
• 2．改变运行方式 • 在断口两端接近等电位的条件下，带负荷进行拉、
合操作，变换双母线或其他不长的并联线路的接 线方式。 • 3．接通和断开小电流电路 • 在运行中可利用隔离开关进行以下操作： • （1）接通和断开正常运行的电压互感器和避雷器。 • （2）接通和断开励磁电流不超过2A的空载变压 器。如35kV级1600kVA及以下或10kV级 320kVA及以下的空载变压器，但当电压在20kV 及以上时，应使用户外垂直分、合式的三联隔离 开关。
简述隔离开关的要求
简述隔离开关的要求
答：隔离开关是一种用于隔离电路的开关设备，通常用于断开或连接电源电路。
以下是隔离开关的一些基本要求：
1. 绝缘性：隔离开关应具有足够的绝缘能力，以确保在正常工作条件下不会发生电击或电弧现象。
2. 隔离距离：隔离开关的触头应具有足够的隔离距离，以确保在断开电路时不会发生短路或电弧。
3. 机械强度：隔离开关应具有足够的机械强度，以承受电路中的电压和电流。
4. 操作性能：隔离开关应具有良好的操作性能，以确保其触头能够可靠地打开和关闭。
5. 寿命：隔离开关的寿命应足够长，以确保其在使用过程中不会出现故障。
6. 安全性：隔离开关应具有足够的安全性，以确保在操作过程中不会发生任何危险。
7. 环境适应性：隔离开关应具有良好的环境适应性，以适应不同的工作环境和条件。
8. 维护和检修：隔离开关应易于维护和检修，以确保其在使用过程中始终保持良好的工作状态。
总之，隔离开关是一种非常重要的开关设备，需要满足上述要求以确保其安全、可靠地工作。
变电站设备之隔离开关
➢ （4）t秒热稳定电流（It）： t秒热稳定电流是指在t秒内，通过
隔离开关使其各部分发热不超过短在时通发过热这允一许电流温后度，的隔最大短路
电流。它是标志隔离开关承受短路离电开流关热不效应应损坏能而力是的能一个重要
参数。
继续正常工作。
➢ （5）动稳定电流（ies）：动稳定电流亦称极限通过电流。动稳 定电流是指隔离开关在合闸位置时，允许通过的短路电流最大 峰值。
二、隔离开关的分类
户内式
按装设地点 户外式
按极数
单极 三极
旋转式 按动作方式 摆动式
插入式
单柱式 按绝缘支柱数目 双柱式
三柱式
手动式 按操动机构 电动式
气动式
按有无接地刀闸
带接地刀闸 不带接地刀闸
220kV双柱水平开启式CR2
220kV三柱水平开启式DR2
KR5双柱折臂伸缩式
PR2单柱垂直开启剪刀式隔离开关
4、 GW7系列户外式隔离开关
静触头 三柱式隔离开关
绝缘支柱
采用三柱 双断口水 平旋转开 启式结构
GW7－220型
导电闸刀 传动装置 底座 操动机构
5、单柱垂直伸缩式户外交流高压隔离开关
导电关节
静触头
导电闸刀 绝缘支柱
传动装置 底座
操动机构
GW10－252型
6、双柱水平伸缩式结构，闸刀水平伸缩，分合状态清晰， 便于巡视。隔离开关制成单极形式，由三个单极组成一台三 相隔离开关。
▪ 4 操动机构：通过手动、电动、 气动、液压向隔离开关的动作 提供能源。
▪ 5支持底座：将导电部分、绝 缘子、传动机构、操动机构等 固定为一体，并使其固定在基 础上。
隔离开关的典型结构
1.户内式隔离开关——GN19系列隔离开关
隔离开关作用
隔离开关作用
隔离开关是电力系统中的一种重要的设备，它的作用是用于隔离和切断电路，保证电力系统运行的安全和可靠。
隔离开关具有以下主要作用：
1. 隔离电路：隔离开关可以用来切断电路，将电源与电路隔离开来，使得电路中的设备可以安全维护和检修。
在维护过程中，通过切断电源，操作人员可以避免触电的风险，确保人身安全。
2. 切断故障电路：隔离开关可以用于切断故障电路，避免故障扩大，保护电力设备和电路免受损坏。
一旦发生电气故障，及时切断故障电路能够快速排除故障，减少因故障引起的损失。
3. 测试和分析电路问题：隔离开关可以切断电路，提供一个稳定的、安全的环境进行测试和分析电路问题。
通过对电路进行测试，可以更好地了解电路的工作情况，找到问题的所在，为后续的维修和改进提供参考。
4. 防止电器腐蚀：隔离开关可以切断电路，防止长时间通电导致电器的腐蚀。
有些电器设备长时间通电会造成内部电气部件的老化和腐蚀，而隔离开关可以将电路切断，使其不再受电流和电压的作用，从而延长电器设备的使用寿命。
总之，隔离开关在电力系统中起到了至关重要的作用，它不仅能隔离电路、切断故障电路以及提供测试和分析电路问题的环境，还能防止电器腐蚀，保障电力系统的安全和可靠运行。
因
此，在电力系统的设计、建设和运行中，隔离开关的选择和使用应受到足够的重视，确保其正常工作和有效发挥作用。

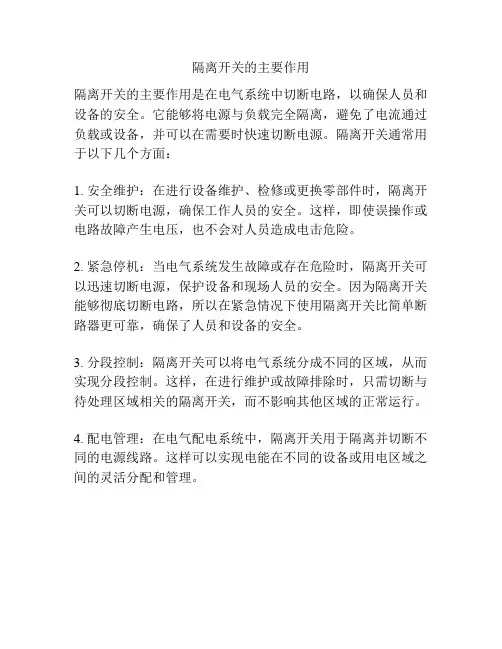

隔离开关的主要作用
隔离开关的主要作用
隔离开关的主要作用是在电气系统中切断电路，以确保人员和设备的安全。
它能够将电源与负载完全隔离，避免了电流通过负载或设备，并可以在需要时快速切断电源。
隔离开关通常用于以下几个方面：
1. 安全维护：在进行设备维护、检修或更换零部件时，隔离开关可以切断电源，确保工作人员的安全。
这样，即使误操作或电路故障产生电压，也不会对人员造成电击危险。
2. 紧急停机：当电气系统发生故障或存在危险时，隔离开关可以迅速切断电源，保护设备和现场人员的安全。
因为隔离开关能够彻底切断电路，所以在紧急情况下使用隔离开关比简单断路器更可靠，确保了人员和设备的安全。
3. 分段控制：隔离开关可以将电气系统分成不同的区域，从而实现分段控制。
这样，在进行维护或故障排除时，只需切断与待处理区域相关的隔离开关，而不影响其他区域的正常运行。
4. 配电管理：在电气配电系统中，隔离开关用于隔离并切断不同的电源线路。
这样可以实现电能在不同的设备或用电区域之间的灵活分配和管理。
隔离开关(刀闸)的用途
隔离开关(刀闸)的用途什么是隔离开关(刀闸)隔离开关(刀闸)是一种用于切断电路的安全开关。
与普通开关相比，隔离开关(刀闸)的切断能力更加可靠，通常用于高压电路中，保证操作人员的安全。
隔离开关(刀闸)可以切断电路，将电源与待切断电设备隔离，以方便进行维护及检修工作。
同时，在连接和断开的过程中，隔离开关(刀闸)不会出现明火或弧光，并且使电路分开，以防止电流向电器或其他设备流动。
在电路进行维护及检修工作时，隔离开关(刀闸)具有安全可靠和操作方便的特点。
隔离开关(刀闸)的分类隔离开关(刀闸)可以根据其功能及安装位置分为不同的类型，常见的有：•主隔离开关：主要用于分开高压电源及待切断电设备•分段隔离开关：用于分离电路中的一些部分，便于检修及调试•支路隔离开关：用于单个支路与总电路的连接及断开•旁路隔离开关：为总电路提供临时通道，以便在检修或故障修复期间能够对电路进行操作而不影响工作隔离开关(刀闸)的主要功能隔离电源隔离开关(刀闸)的一个主要功能是分离高压电源和待切断电设备，以避免电流的流动。
当需要进行维修、检修和保养工作时，隔离开关(刀闸)可切断高压电源，将电路安全地与待操作设备分离，避免无意中触摸高压电源。
保护设备隔离开关(刀闸)还可以对设备进行保护。
在故障发生时，可以迅速地将电路切断，以防止电流流入设备并更好地进行维修。
它可以隔离故障电器，以免影响其他电器的工作。
安全操作隔离开关(刀闸)的一个主要作用是防止电弧和电火花的形成。
当隔离开关(刀闸)被断开时，由于其结构设计，可以防止电弧和电火花的形成，保护工作人员的安全。
隔离开关(刀闸)的操作非常简单，需要用手动或机械手动的方式控制。
降低压强高压设备需要将其电压从超过10千伏的高电压降低到较低的电压，以供行业或家庭使用。
隔离开关(刀闸)可以将电压降至安全范围，以便在可控的范围内工作。
隔离开关(刀闸)的注意事项为了确保使用隔离开关(刀闸)的安全性，并且延长其使用寿命，需要注意以下事项：•零部件应确保正确安裝•必须正确认识闸刀构造，防止误动操作•操作人员应经过专业培训，熟练掌握操作技巧•在操作过程中，必须保持设备的清洁•需要定期对隔离开关(刀闸)进行巡检，及时发现并解决问题结论隔离开关(刀闸)在高压电路系统中稳定地运行，能够防止电梯和伤害，可以切断电源，确保安全，保护设备，为工作提供保障。
隔离开关的作用范文
隔离开关的作用范文隔离开关是一种用来切断电气设备与电源之间的连接的设备。
它在电气系统中起到非常重要的作用。
下面将详细介绍隔离开关的作用。
1.安全隔离：隔离开关是电气系统中必不可少的安全设备之一、当设备需要维修、检修或更换时，必须通过切断与电源的连接来确保安全操作。
隔离开关通过切断电源与设备之间的电气连接，确保在进行维修、检修和更换时，电流无法流过设备，避免发生电击事故，保护操作人员的安全。
2.电气维护：隔离开关使得在进行电气设备维护时，可以安全地切断电源。
维护人员可以在切断与电源的连接后，确保电流已经完全切断，避免电源对设备的干扰和对维护人员的危险。
这对于维护电气设备的完整性和可靠性非常重要。
3.设备保护：隔离开关还可以提供设备保护的功能。
通过切断电源与设备之间的电气连接，可以防止电源突然对设备施加的过电压或过电流对设备的损坏。
当电气设备发生故障时，及时切断电源可以有效地保护设备，并防止可能导致更大损坏的电流流入。
4.事故隔离：在电气系统发生故障时，如电源短路或设备故障，隔离开关能够在短时间内切断电源与故障设备之间的电气连接，以隔离故障区域，防止故障扩散和进一步损坏其他设备。
同时，隔离开关也方便故障排除和维修工作。
5.工作范围选择：隔离开关还可用于选择电气系统的工作范围。
通过切断与系统其余部分的连接，可以将一些设备或分支电路从电气系统中隔离出来，以便单独运行或维护。
这对于电力系统的可靠性和可维护性非常重要。
6.安全操作：隔离开关还可以为电气设备的安全操作提供保障。
在操作电气设备之前，必须切断电源与设备之间的电气连接。
这可以防止误操作、短路或其他潜在的危险情况发生，确保设备和操作人员的安全。
总之，隔离开关在电气系统中发挥着至关重要的作用。
它保证了电气设备的安全操作、维护和维修，提供了设备保护和故障隔离功能，同时也提供了工作范围选择和电气系统操作的安全保障。
什么叫隔离开关？隔离开关有何作用
什么叫隔离开关？隔离开关有何作用一、什么叫隔离开关？隔离开关也叫闸刀开关，是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设备的安全检修。
在合闸状态时能可靠地通过正常负荷电流及短路故障电流。
因它没有专门的灭弧装置，不能切断负荷电流及短路电流。
因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。
只有电压互感器、避雷器、励磁电流不超过2A的空载变压器，电流不超过5A的空载线路，才能用隔离开关进行直接操作。
二、隔离开关的作用是什么？1、隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在断路器断开电路的前提情况之下，才可以操作隔离开关。
2、隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
3、一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
三、隔离开关的操作和注意事项有哪些？1、在操作隔离开关时，检查相应回路的断路器确实在断开位置，防止带负荷拉、合隔离开关。
2、线路停、送电时，按顺序拉、合隔离开关。
停电操作时，拉断路器，拉线路侧隔离开关，拉母线侧隔离开关。
送电操作顺序与停电顺序相反。
这是因为发生误操作时，按上述顺序可缩小事故范围，避免人为使事故扩大到母线。
3、操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
4、隔离开关操作时，应有值班人员在现场逐相检查其分、合闸位置、同期情况、触头接触深度等项目，确保隔离开关动作正确、位置正确。
隔离开关的作用和功能
隔离开关的作用和功能
隔离开关是一种用于控制电路的开关装置，其作用是将电路与电源隔离开来，以确保电路处于安全状态。
隔离开关的主要功能包括：
1. 分离电源：隔离开关能够切断电路与电源之间的连接，使电路与电源完全分离。
这样可以避免电源对电路的干扰或电路故障对电源的影响。
2. 防止电击：隔离开关断开电路与电源的连接后，可以确保电路中不再有电流流动，从而避免人体接触电路时发生电击事故。
3. 维护和检修：隔离开关能够将电路与电源分离，便于对电路进行维护和检修工作。
在进行维修或更换电路元件时，可以通过切断电源来确保工作安全。
4. 确保安全：隔离开关通常具有明确的开关状态指示，能够清晰地显示电路是否处于通电状态。
这样可以帮助操作人员判断电路的状态，从而确保安全操作。
总之，隔离开关的作用和功能是将电路与电源隔离开来，以确保电路处于安全状态，防止电击事故发生，并便于维护和检修工作。
高速铁路牵引变电所-隔离开关
隔离开关的技术参数
隔离开关的技术参数
1、额定电压：额定电压是指隔离开关在长期运行时所能承受的工作电压， 与安装点电网的额定电压等级一致，单位为kV。 2、额定电流：额定电流是指隔离开关在长期工作时允许通过的最大工作 电流，主要由温升来确定，单位A。 3、热稳定电流：热稳定电流是指隔离开关再闭合状态时在规定时间（一般 为4s）内允许通过的最大电流有效值，它表明了隔离开关承受短路电流的热 稳定能力，单位为kV。
隔离开关的型号
1 ：代表产品名称：G—隔离开关；J—接地开关； 2：代表安装场所（装置种类）：N—户内式；W—户外式。 3：代表设计系列序号，用数字表示。 4：代表额定电压（kV）。 5：代表补充工作：D—带接地开关；G—改进型；K—快分型； T：统一设计；W—防污型。 6：代表额定电流（A）。 7：代表极限通过峰值电流（kA）。
隔离开关的常见故障及处理
高速铁路牵引变电所
隔离开关
隔离开关的作用
1、隔离电源。 2、隔离开关与断路器配合进行刀闸操作。 3、通断小电流电路。 4、在某些终端变电所中，快分隔离开关与 接地开关相配合，代替断路器工作。
隔离开关的技术要求
1、有明显的断开点。 2、断口应有足够可靠的绝缘强度。 3、具有足够的动、热稳定性。 4、结构简单，分、合闸动作灵活可靠。 5、隔离开关与断路器配合使用时，应具有机械的或电气的联锁装置， 以保证正常的操作顺序。 6、主闸刀与接地闸刀之间设有机械的或电气的联锁装置，保证二者之 间的动作顺序。
隔离开关的技术参数
4、动稳定电流：动稳定电流是指隔离开关在闭合状态时，允许通过的 最大瞬时电流冲击值，它表明了隔离开关承受短路电流动稳定能力，与 隔离开关的机械强度有关。 5、最高工作电压：最高工作电压是指隔离开关所能承受超过额定电压 的电压，它不仅决定了隔离开关的绝缘要求，还在相当大程度上决定了 隔离开关的外部尺寸，单位为kV。
隔离开关的作用及操作注意事项
隔离开关的作用及操作注意事项（一）离开关的作用隔离开关是高压开关的一种，因为没有专门的灭弧装置，所以不能切断负荷电流和短路电流, 一般与断路器配合使。
隔离开关的作用：1、隔离电源:将需要检修的电气设备用隔离开关与电网的带电部分可靠的隔离，使被检修的电气设备与电源有明显的断开点，以保证检修工作的安全。
2、改变运行方式进行倒闸操作：如在双母线运行的电路中，可以利用隔离开关将设备或线路从一组母线切换到另一组母线上去。
3、接通和切断小电流电路。
（二）隔离刀闸操作注意事项1、允许用刀闸进行下列操作：（1 ）拉合无故障的电压互感器和避雷器；（2）拉合母线和直接连接载母线上设备的电容电流；（3）拉合变压器中性点地刀；（4）与断路器并联的旁路刀闸，当断路器载合闸位置时，可拉合断路器的旁路电流；（5）拉合励磁电流不超过2A的空载变压器和电容电流不超过5A的无负荷线路，但当电压为20kV以上时，应使用户外垂直分合式的三联刀闸；（6）用户外三联动隔离开关可合电压10kV以下、电流15A以下的负荷电流；（7）拉合电压10kV及以下，电流70A以下的环路均衡电流;（8）超过上述限额，应根据现场试验或系统运行经验，并经生技部批准。
2、禁止用刀闸进行下列操作：（1）当断路器载合入时，用刀闸接通或断开负荷电流；（2）系统发生一相接地时，用刀闸断开故障点的接地电流；（3）拉合规程允许操作范围外的变压器环路或系统环路；（4）载双母线中，当母联断路器断开母线运行时，用母线刀闸将电压不相等的两母线系统并列或解列；（5）双母线的倒母线操作，应按规定投退合转换有关线路保护及母差保护，先使母联开关及其两侧刀闸处于合闸位置，并将母联开关操作保险取下；母差保护由于实现了自动切换，所有每操作一步母线刀闸，必须检查互联信号，各母线刀闸切换继电器的指示信号，并与一次状态赌赢，否则不能进行下一步操作；（6）拉合隔离开关时，断路器必须在断开位置，并经核对名称和编号无误后，方可操作；双母线和带旁路母线的接线，还应检查有关母线刀闸的位置，以防误操作，拉合隔离刀闸前，还必须拉开断路器的合闸电源保险。
隔离开关
IR ：熔体最小熔化电流 IRTR ：熔体额定电流
IR kr I RT
：熔断器的融化系数
为了保证前后两级熔断器之间或熔断器与电源(或 负荷)保护装置之间动作的选择性，应进行熔体选 择性校验。各种型号熔断器的熔体熔断时间可由 制造厂提供的安秒特性曲线上查出。如所示，为 两个不同熔体的安秒特性曲线（INfs1 <INfs1）， 同一电流同时通过此二熔体时，熔体1先熔断。所 以，为了保证动作的选择性，前一级熔体应采用 熔体1，后一级熔体应采用熔体2。
户外式高压熔断器
2.户外支柱式高压熔断器
熔断器由瓷套、熔管及棒形支持绝缘子和接线端帽等组成。 RXW－35型限流式熔断器主要用于保护电压互感器。
熔管装于瓷套 中，熔件放在充满 石英砂填粒的熔管 内。熔断器的灭弧 原理与RN系列限流 式有填料高压熔断 器的灭弧原理基本 相同，均有限流作 用。
三、低压熔断器
工作原理 熔断器工作包括以下四个物理过程： （1）流过过载或短路电流时，熔体发热以至熔化； （2）熔断体气化，电路开断； （3）电路开后的间隙又被击穿，产生电弧； （4）电弧熄灭，熔断器的切断能力决定于最后一个过程。 熔断器的动作时间为上述四个过程的时间总和。
（二）熔断器的分类 按安装地点分：户内式、户外式 按使用电压的高低分：高压熔断器、低压熔断器 按灭弧方法及主要由其所决定的结构特点的不同 分为：瓷插式、封闭产气式、封闭填料式、产气 纵吹式 按限流特性分：限流式和非限流式
型号含义：
高压熔断器的型号参数及含义：□□□—□□/□ 第一位：产品字母代号（R-熔断器） 第二位：使用环境（N-户内，W-户外） 第三位：设计序号（1，2，3……） 第四位：额定电压（kV） 第五位：结构特点（H-带有限流电阻，Z-带重合闸，T-带 热脱扣器） 第六位：额定电流（A）
隔离开关的作用及日常维护
隔离开关的作用及日常维护一、基本介绍隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
我们所说的隔离开关,一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关,通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电站、高压线路的安全运行影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路（部分10kV线路分支及负荷较低的线路末端有在使用）。
隔离开关在适用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力,只能再用其它设备将线路断开后再操作。
一般带有防止开关带负荷时误操作的联锁装置。
二、主要作用1）分闸后，建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
2）根据运行需要，换接线路。
1。
用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。
2。
隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作,以改变系统运行接线方式.3.用以接通或断开小电流电路。
一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点,以利于检修；一般情况下,出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。
隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
隔离开关的触头全部敞露在空气中，具有明显的断开点,隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下,断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路)，烧损设备，危及人身安全,这就是所谓“带负荷拉隔离开关”的严重事故。
简述隔离开关的作用
隔离开关的作用隔离开关是一种用于控制电气设备的电器设备，在电路中起到分离电源与设备的作用。
它可以切断或接通电流，以确保电气设备的安全运行。
隔离开关被广泛应用于各种领域，如电力系统、工业生产、建筑物、交通运输等。
1. 隔离功能隔离开关的主要功能是将电气设备与电源分离，以确保维修、检修和安全操作。
当设备需要进行维修或检修时，工作人员可以通过切断隔离开关上的电源，确保电路没有电流流过，从而避免了触电和电路故障的风险。
此外，隔离开关还可以用于对电路进行隔离，以便对某一部分电路进行独立操作，而不影响其他部分的正常工作。
2. 安全保护隔离开关在保护电气设备和操作人员安全方面发挥着重要作用。
当发生电气事故时，如短路或过流等，隔离开关可以快速切断电路，防止事故进一步扩大，保护设备和操作人员的安全。
此外，隔离开关还可以防止设备因其他原因引起的故障，如过载、漏电等，从而保障整个电路运行的稳定性和可靠性。
3. 简化操作隔离开关的设计使操作变得简单、直观。
通常，开关的状态可以通过外观标志、指示灯或触摸屏等方式进行显示，操作人员可以直接判断开关的状态，从而快速进行操作。
此外，隔离开关通常采用手动操作，可以随时打开或关闭开关，使操作更加灵活方便。
4. 输电线路的隔离在电力系统中，隔离开关被用于隔离输电线路。
输电线路通常是高压电流的传输通道，为了确保运行安全，需要在需要维修或检修时将输电线路隔离开，切断电源。
隔离开关可以快速切断或接通电源，保护电力系统的正常运行，并方便维修人员进行线路维护。
5. 电气设备的维护和检修隔离开关广泛应用于电力系统、工业设备和建筑物等领域。
在这些领域中，电气设备的维护和检修是必不可少的。
隔离开关可以将电路与电源分离，提供一个安全的工作环境。
维护人员可以通过切断隔离开关上的电源，确保电气设备处于停电状态，然后开始维护工作，以确保设备的正常运行。
6. 电路的分段操作隔离开关还可以用于对电路进行分段操作。
隔离开关分类及主要功能
隔离开关分类及主要功能
1.按照使用方式，隔离开关可分为户外隔离开关和户内隔离开关。
户外隔离开关能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用；户内隔离开关则通常是35kV及以下的电压等级，三相一体装，采用上下（垂直）回转的形式。
2.按照绝缘支柱结构的不同，隔离开关可分为单柱式隔离开关、双柱式隔离开关和三柱式隔离开关。
其中，单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，具有节约占地面积、减少引接导线以及分合闸状态特别清晰的优点。
3.按照操作循环次数，隔离开关又可分为M0级（具有1000次操作循环的机械寿命，适合输、配电系统中使用且满足一般要求的隔离开关）、M1级（具有3000-5000次操作循环的延长机械寿命的隔离开关，主要用于隔离开关和同等级的断路器关联操作的场合）和
M2级（具有10000次操作循环的机械寿命，同样主要用于隔离开关和同等级的断路器关联操作的场合）。
隔离开关的主要功能包括：
1.隔离电源：在设备检修时，用隔离开关来隔离有电和无电部分，造成明显的断开点，倒修的设备与电力系统隔离，以保证工作人员和设备的安全。
2.倒闸操作：隔离开关和断路器相配合，进行倒闸操作，以改变运行方式。
3.开断小电流：用来开断小电流电路和旁（环）路电流。
但须经计算符合隔离开关技术条件和有关调度规程后方可进行。
隔离开关的规格
隔离开关的规格摘要：一、隔离开关的基本概念与作用二、隔离开关的分类与特点三、隔离开关的规格参数四、选用与安装隔离开关的注意事项正文：隔离开关是一种广泛应用于电力系统的控制设备，主要用于切断或接通电路，实现电路的控制、保护和安全操作。
本文将对隔离开关的规格进行详细介绍，以帮助大家更好地了解和应用这一重要设备。
一、隔离开关的基本概念与作用隔离开关是一种在没有负荷情况下，可以安全地进行电路切断、接通的操作开关。
它具有操作简单、安全可靠、使用寿命长等特点，主要用于发电厂、变电站、配电系统等场合。
其作用主要是：1.切断、接通电路：在设备检修、维护时，隔离开关可以安全地切断、接通电路。
2.控制电路：隔离开关可用于控制电气设备的启停、切换等操作。
3.保护电路：当电路发生短路、过载等异常时，隔离开关可以迅速切断电源，防止事故扩大。
二、隔离开关的分类与特点根据结构、功能和用途的不同，隔离开关可分为以下几类：1.按结构分类：手动隔离开关、自动隔离开关、负荷隔离开关等。
2.按功能分类：单极隔离开关、双极隔离开关、接地隔离开关等。
3.按用途分类：发电机隔离开关、变压器隔离开关、配电柜隔离开关等。
隔离开关的特点：1.操作简单：手动隔离开关操作方便，适用于各种场合。
2.安全性高：隔离开关切断电路时，没有电弧产生，确保操作人员安全。
3.使用寿命长：隔离开关采用优质材料制造，具有良好的抗磨损、抗腐蚀性能。
三、隔离开关的规格参数隔离开关的规格参数主要包括以下几个方面：1.额定电压：表示隔离开关适用的电压等级。
2.额定电流：表示隔离开关能承受的最大电流。
3.开关速度：表示隔离开关切断、接通电路的速度。
4.操作频率：表示隔离开关在一定时间内可以进行操作的次数。
5.外形尺寸：表示隔离开关的尺寸大小，影响设备的安装空间。
四、选用与安装隔离开关的注意事项1.选用隔离开关时，应根据实际电路需求，选择合适的类型、规格的产品。
2.安装前，仔细阅读产品说明书，了解安装要求、操作方法等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）隔离开关的用途：
①将电气设备与带电的电网隔离，以保证被隔离的电气设备有明显的开断点能安全地检修。
②改变运行方式。
在双母线的电路中，可利用隔离开关将设备或线路从一组母线切换到另一组母线上去。
③接通和断开小电流电路。
例如可以用隔离开关进行下列操作：接通和断开电压互感器和避雷器电路;接通和断开电压为 10kV，长5km以内的空载输电线路。
（2）隔离开关应满足的要求：
①隔离开关应具有明显的断开点，易于鉴别电器是否与电网断开。
②隔离开关断开点之间应有可靠的绝缘，即要求隔离开关断开点之间应有足够的距离，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪络的情况下，不至从断开点击穿而危及人身安全。
③隔离开关在运行中，会受到短路电流的热效应和电动力的作用，所以要求它具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重率故。
④隔离开关的结构应尽可能简单，动作要可靠。
⑤带有接地闸刀的隔离开关必须有连锁机构，以保证先断开隔离开关后，再合上接地闸刀，先断开接地闸刀后，再合上隔离开关的操作顺序。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
