卧螺离心机通用拆装说明

卧螺离心机通用拆装说明

(一)卧螺离心机部件简易图示说明：

如上图所示，可以大致看到一台卧螺离心机的主要部件。但一般离心机最核心的部件是以下7类：进料管；转鼓；螺旋；罩壳；皮带罩；传动装置；底架。

这里我们称之为离心机总成部件为转鼓（2）部件、螺旋（8）部件和差速器。要注意的是，两端轴承座和进料管部件不属于离心机总成部件。因此在一些需要确认清单的时候请分开填写，以免混淆概念。

(二)卧螺离心机总成部件的拆卸说明：

（1）拆卸前请先停机、断电20分钟以上，确保螺旋和转鼓部件全部停止转动。关闭进料、加药阀门，拆下进料软管和复合进料管。

（2）然后开始拆卸主机：

1.卸除皮带罩固定螺栓后移除皮带罩

5

6

2.拆卸皮带

3.卸除漏液罩

4.将上下罩壳的固定螺栓全部卸除后，用行车吊装移除上罩壳

5.卸除进料管的固定螺栓后，请用行车吊装拔出进料管，注意安全

a.大端轴承座

b.小端轴承座

7.现在可以将总成部件吊离下罩壳了

(三)卧螺离心机大端拆卸说明：

轴承上下盖螺

栓

与底架连接螺栓6.如果只是拆卸总成部件，可以直接卸去轴承座上下盖的固定螺栓并卸除上盖。

如果进行整机拆离，也可以直接卸去底架连接螺栓后将轴承座与总成一同吊离拆卸。

卧螺离心机总成大端图：

1-圆环；2-挡板；3-调节环；4-大端主轴承

1.总成吊离下罩壳后，先将轴承座固定圆环取下

1 2 4

3

2.将轴承挡板的3个紧定螺钉卸除后，再将外套的卡箍卸除，即可取下挡板

3.直接取下调节环

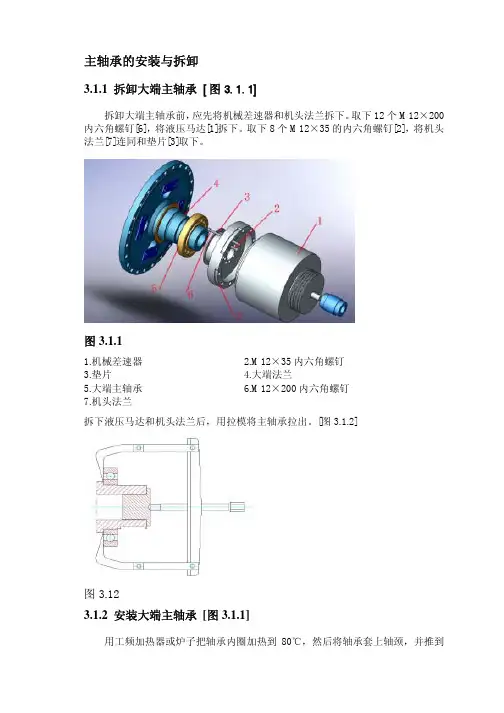

4.然后可采用三爪拉模将轴承拔出

那么卧螺离心机大端的拆卸基本完成了。

(四)卧螺离心机小端拆卸说明：

卧螺离心机小端拆卸的前几个步骤可以参照之前总成拆卸的步骤，也可以按以下步骤直接进行拆卸。

打

开

上

罩

壳

1.打开上罩壳，卸除皮带罩

2.然后卸除皮带

3.卸除两端轴承座与底架的固定螺栓，并将总成部分和轴承座整体吊离底架

4.将差速器的固定螺栓全部卸除

5.用顶出螺栓将差速器顶出卸除

（注意请用行车吊装差速器以免造成可能发生的不必要损失）

6.将机头法兰的固定螺栓全部卸除

7.用顶出螺栓将机头法兰顶出卸除

8.卸除轴承座上下盖螺栓，打开轴承座上盖，可卸除整个轴承座

（轴承座拆卸过程可参照总成拆卸说明第6步）

9.卸除调节环而后拔出主轴承

10.拧开锁紧螺塞（可以在小端法兰的孔内看到，相对180°对称共2个）

11.现在可以顶出圆柱销

12.将小端支承轴的固定螺栓全部卸除

13.用顶出螺栓将小端支承轴顶出卸除

14.将配对轴承和之间的垫片卸除

15.将轴承压盖的固定螺栓全部卸除，卸除轴承压盖后可拔出轴套

16.将螺旋轴套的固定螺栓全部卸除

17.用顶出螺栓将螺旋轴套顶出卸除

18.最后可以拉出花键轴了

(五)总结说明

1.由于卧螺离心机的重量较大，拆卸过程中请您注意安全。

2.如果在拆卸过程中发生无法按照图片说明完成的时候，请您在确定步骤正确的情况下联

系我所的售后服务部门核实。

3.一般在拆卸过程中，本公司建议您进行一些照片或者视屏的记录，以方便之后的安装或

者一些纠错工作的进行。

4.本拆卸教程仅针对上海离心机械研究所有限公司生产的通用卧螺离心机。请您在拆卸前

确认仔细查看过本教程后再开始工作，否则发生的不可预见的问题，恕本公司保有最终解释权利。

最后衷心感谢您参考本教程，配合与支持本公司工作的进行！
