Jlink v8刷固件指南

Win10下J-link-V8固件恢复教程

先说一下事情的起因，不才偶得一块STM32F7板子，自带ST-link，不幸的是MDK5.14无法使用！幸好还有备用的J-link，连接电脑，一切正常，进入MDK5.14进行设置，提示%￥#%……（*&%……%……（，脑残+手残，直接回了车，便出现了更加悲哀的一幕！重新对J-link断电上电，基本可以断定J-link升级失败固件丢失了！于是这篇帖子==各种扯淡的百度||各种操蛋的尝试；首先说一下我的开发环境：Windows10企业版，不用看老子用的是正版(就是这么任性)J-link版本为V8.0，主控芯片为AT91SAM7S64-EX，是这个样子的；固件烧录所用的工具是SAM-BA v2.12.zip(6.12MB,下载次数:0)（已打包V8固件）;安装完成后是这个样子的；有些朋友的J-link可能是这样的，不过这没关系，只要主控芯片一样就行了，或者主控芯片不一样也没关系，只要你得是J-link就行了！再说说修复过程(部分图片来自网络，但不影响视觉)，（以下操作切记注意操作顺序）第一步、首先连接USB线，给J-link上电，短接1处(ERASE)跳线，时间不短于10秒，擦除原有固件，拔掉跳线帽，断开USB线。

第二步、短接2处(TST)条线，连接USB线，给J-link上电，将Bootloader复制到Flash引导区，保持时间不少于20秒，断开USB连接线，拔掉跳线帽。

第三步、用USB线将J-link连接到电脑，正常情况下会出现一个“USB串行设备COMx”如下图到这里基本就成功了1/3了！可以来杯82年的雪碧庆祝一下！接下来打开我们的烧写工具SAM-BA v2.12，得自己提前安装好哦！正常情况下，是这样的，USB串口可以识别，设备根据J-link自己选择；然后点击“Connect”，正常情况下会弹出如下界面！此时要注意了，会出现如下一个提示框！此时是询问是否解锁fLASH,一定选择“是”，否则固件烧录不进去。

注意：仅支持XP （WIN7成功率超低）。

今天插上jlink ，电脑提示不能识别，发现灯也不亮了，上网查找发现很可能是固件丢失，打开上盖，如图
擦除芯片并进入编程模式
1.使用USB 线连接JLINK 与PC
2. 短接图中ERASE 的两个过孔约5后拔掉JLINK 与PC 间的USB
3.短接图中,TST 处的两个过孔
4.使用USB 线连接JLINK 与PC 机，至少超过10明：请确保此过程中，图中TST
5.断开图中TST处的短接
更新固件
安装Install AT91-ISP v1.13.exe软件
双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置
时，JLINK V的指示灯将闪烁，然后常绿。

请参照JLINK V8用户手册说明，使用JLINK V8进行调试仿真。

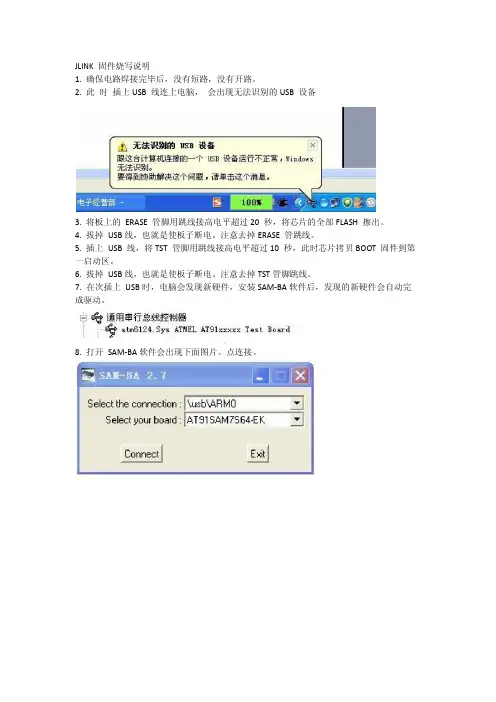

JLINK V8固件烧写说明1

JLINK 固件烧写说明
1. 确保电路焊接完毕后，没有短路，没有开路。

2. 此时插上USB 线连上电脑，会出现无法识别的USB 设备
3. 将板上的ERASE 管脚用跳线接高电平超过20 秒，将芯片的全部FLASH 擦出。

4. 拔掉USB线，也就是使板子断电。

注意去掉ERASE 管跳线。

5. 插上USB 线，将TST 管脚用跳线接高电平超过10 秒，此时芯片拷贝BOOT 固件到第一启动区。

6. 拔掉USB线，也就是使板子断电。

注意去掉TST管脚跳线。

7. 在次插上USB时，电脑会发现新硬件，安装SAM-BA软件后，发现的新硬件会自动完成驱动。

8. 打开SAM-BA软件会出现下面图片。

点连接。

9. 在发送文件处，加入你要写入的固件，点发送
出现扇区解锁后，点是。

此时就会开始下载固件。

下载完后出现是否要加锁扇区，这里要点击否。

如果点是，JLINK 将不能完成自动升级。

10. 大功告成，重新连接USB后指示灯会闪动，安装上Jlink驱动后，就可以工作。

，JLINK 调试速度就是快，我调试相同的板子（CM3核心的LM3s2412）比周工LM_LINK 快上
10 倍。

要送SWD模式速度更快，2M的速度就是爽。

可以加快你的开发速度。

J-Link_V6-V8版本的使用说明

J-Link用户指南（本手册适用于V6.0、V7.0、V8.0版本的J-LINK）1.J-Link ARM JTAG 仿真器简介J-Link 是 SEGGER 公司为支持仿真 ARM 内核芯片推出的 JTAG仿真器。

配合 IAR EWARM，ADS，KEIL，WINARM，RealView 等集成开发环境支持所有 ARM7/ARM9 内核芯片的仿真，通过 RDI 接口和各集成开发环境无缝连接，操作方便、连接方便、简单易学，是学习开发 ARM 最好最实用的开发工具。

J-Link ARM 主要特点* IAR EWARM 集成开发环境无缝连接的JTAG 仿真器* 支持所有 ARM7/ARM9 内核的芯片，以及 cortex M3，包括 Thumb 模式* 支持 ADS,IAR,KEIL,WINARM,REALVIEW 等几乎所有的开发环境* 下载速度高达 ARM7:600kB/s，ARM9:550kB/s，通过 DCC 最高可达 800 kB/s* 最高 JTAG 速度 12 MHz* 目标板电压范围 1.2V –3.3V，兼容5V* 自动速度识别功能* 监测所有 JTAG 信号和目标板电压* 完全即插即用* 使用 USB 电源（但不对目标板供电）* 带 USB 连接线和 20 芯扁平电缆* 支持多 JTAG 器件串行连接* 标准 20 芯JTAG 仿真插头* 选配 14 芯 JTAG 仿真插头* 带J-Link TCP/IP server，允许通过 TCP/ IP 网络使用J-LinkJ-Link 支持 ARM 内核* ARM7TDMI（Rev 1）* ARM7TDMI（Rev 3）* ARM7TDMI-S（Rev 4）* ARM720T * ARM920T*ARM926EJ-S*ARM946E-S*ARM966E-S* ARM11* Cortex-M3速度信息RevisionARM7Memory downloadARM9Memory downloadJ-Link Rev. 1-4 150.0 kB/s(4MHz JTAG)75.0 kB/s(4MHz JTAG)J-Link Rev. 5-8720.0 kB/s(12MHz JTAG)550.0 kB/s(12MHz JTAG)J-Trace Rev. 1420.0 kB/s(12MHz JTAG)280.0 kB/s(12MHz JTAG2.J-LINK 驱动安装J-LINK 是本站开发的兼容产品，具有一样的性能，但是却只有十分之一的价格！首先到/download_jlink.html 下载最新的 J-LINK驱动软，J-Link ARM software and documentation pack ，内含USB driver, J-Mem, J-Link.exe and DLL for ARM, J-Flash and J-Link RDI。

JLINK V8固件烧录和固件升级指导

J-LINK V8 固件烧录指导1J-LINK V8固件烧录指导J-LINK 是使用过程中，如果内部固件意外损坏或丢失，请参考下面操作步骤说明，重新烧录JLINK固件。

1.1安装固件烧录软件请ATMEL官方网址下载AT91-ISP下载软件。

软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。

安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

1.2擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

A = ERASEB = TST使用USB线连接JLINK与PC机，以提供JLINK工作电源。

短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C 间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

断开图中B处的短接。

1.3更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置。

将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG v2.4软件中的Write Flash 按钮将变为有效。

（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。

点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。

拔掉JLINK与PC机之间的USB线。

至此,JLINK V8的固件已经更新完毕，正常情况下，连接电脑与JLINK V8时，JLINK V的指示灯将闪烁，然后常绿。

请参照JLINK V8用户手册说明，使用JLINK V8进行调试仿真。

JLink V8 重烧固件方法

1. 安装sam-basam-ba是Atmel公司的一个烧写软件，它在光盘的atmel目录下，名为Install AT91-ISP v1.12.exe，直接安装即可。

它将安装“SAM-BA v2.8”、“SAM-PROG v2.4”两个程序，本产品只使用前者来烧录。

2. 熟悉跳线拆开外壳，可以看到3个插针，其中一个标有“ERS”，另一个标有“TST”，中间的插针没有标名字，它是“3V3”。

把“3V3”与“ERS”短接即可擦除AT91SAM7S64内置的Flash；把“3V3”与“TST”短接即可自动烧写内置的RomBoot引导程序。

3. 烧写程序烧写程序分如下几个步骤：(1)JLINK与开发板断开、从PC上拿下来, 取下所有跳线(2)JLINK接到电脑上(3)把跳线接到3V3、ERS两个引脚上，保持10秒(4)拔下JLINK(5)再把跳线改到3V3、TST两个引脚上(6)接JLINK到电脑上，保持10S(7)取下JLINK、取下跳线，再把JLINK接到电脑上，这时在设备管理器里可以看见图1所示新设备图1. 设置“自动烧写BOOT”跳线后(8)用samba烧写①启动“SAM-BA v2.8”，如下图选择连接方式为“\usb\ARM0”，选择单板类型为“A T91SAM7S64-EK”：图2. SAM-BA启动界面②然后点击“Connect”，得到下图：图5. SAM-BA操作界面③发送烧写文件：使用“Send File左边的按钮”选择“v8.bin”文件，然后点击“Send File”按钮发送文件到单板上，单板里面的BOOT程序接收后就会烧写此程序。

这时，会出现如下对话框询问是否解锁Flash，点击“Yes”：图6. 解锁Flash烧写完毕后，会再次出现如下对话框询问是否加锁刚才的区域，点击“No”。

图7. 是否加锁Flash(9)烧写完毕后，取下JLINK、重接为防跳线丢失，可以把它放到任一插针上，千万不要同时接两个插针(10)如果第8步烧写的是JLINK固件，那么：运行jlink commander，这时JLINK会自动升级(如果没有自动升级，请输入"usb"并回车) 升级过程中请不要取下JLINK出现"Info: New firmware booted successfully"字样表示升级成功注意：如果要再次烧写程序，必须第1步重新做起。

Jlink固件升级烧录指南

Jlink固件升级1.1安装固件升级烧录软件1、找到jlink烧录软件文件夹里的Setup_JLinkARM_V486b，按提示完成安装，如有需要，重启电脑，然后将JLINK一头连接到电脑，另一头连接到目标板的JLINK插座。

2、找到jlink烧录软件文件夹里的sam-ba_2.12，双击进行安装。

3、找到jlink烧录软件文件夹里的Install_AT91-ISP_v1.12，双击进行安装。

1.2擦除芯片并进入编程模式1、打开Jlink外壳，内部电路图如下。

A =ERASE B=TST2、【未在背部标有“上电”字样的JLINK操作过程】1、断开JLINKV8与电脑USB的连接2、短接ERASE的两个过孔3、用USB连接电脑与JLINK4、等待10S5、断开电脑与JLINK的USB连接6、断开ERASE的两个过孔。

【在背部标有“上电”字样的JLINK操作过程】1、用USB连接电脑与JLINK2、短接ERASE的两个过孔3、等待10S4、断开ERASE的两个过孔5、断开JLINKV8与电脑USB的连接。

3、将SAM-BA Boot固件复制到FLASH存储器1、断开电脑与JLINK的USB连接2、短接TST处的两个过孔3、使用USB线连接JLINK与PC机4、等待10s5、拔掉USB线，停止给JLINK供电（说明：请确保此过程中，TST处一直处于短接状态）。

6、断开TST的短接。

1.3更新固件1、用USB线连接JLINK和电脑，对JLINK供电，会提示安装USB驱动，安装完成后在在桌面上选择弹出“管理”，找到“设备管理器”，Jlink与PC连接成功的话会看到JLINK的端口，COM口有可能不同。

2、双击sam-ba.exe打开，会出现下面的对话框，COM口可能不一致。

3、单击connect，出现以下界面4、保持设置不变，点击Send File Name：右边的文件夹，在jlink烧录软件文件夹里找到v8.bin，之后再点击Send File;5、等待安装完成，会弹出两个对话框，第一个选择“是”，第二个选择“否”。

Jlink更新固件

JLINK 固件重新烧录方法：
有些时候操作不当，导致JLINK不能再用了（电脑右下角黄色的感叹号提示无法识别的设备），貌似坏了，实际上重新烧录固件就可以解决问题了。

打开外壳：
一、JP12 erease：先通过本身的USB口上电，然后短接JP12—GND，以擦除已有的坏固件；
二、JP13 进入编程模式：先短接JP13，然后上电，等待5s，然后下电（即断开USB），然后去掉短接
第三步：连接USB后，设备管理器出现AT91 USB to Serial Converter(COM15), 这事先要安装该驱动。

接下来：安装下图中的软件
打开，选择串口号：
连接后：
然后选择好的固件，文件后缀为bin的，Send File就可以了。

另外，有些固件需要破解。

【1】J_LINKV8重刷固件教程

【1】J_LINKV8重刷固件教程J-Link V8重刷固件教程修改时间2014年6月执行步骤顺序：1、安装LINK驱动版本2、安装J-LINK固件烧录软件3、檫除J-LINK板上的固件4、烧录固件到J-LINK上1、安装JLINK驱动版本把电脑上的jlink驱动卸载掉。

然后安装J-link V8重刷固件包文件夹里面有的一个版本 4.56的jlink驱动，就这个Setup_JLinkARM_V4.56.zip，解压安装。

2、安装J-LINK固件烧录软件打开J-link V8重刷固件包，找到Install AT91-ISP v1.11.rar解压安装。

解压的得出下面软件双击安装，显示图，点击“Next”显示保存安装路径，如果是默认，就点击“Next”点击“是”最后点击“Finish”完成。

以上就是安装J-LINK固件烧录软件步骤。

3、檫除J-LINK板上的固件首先把J-LINK外壳打开，打开后，对应的PCB板颜色：以下图是绿色PCB版图：A和B位置以下图：以下图是黑色PCB版图：A是：ERASEB是：TST对应PCB版，开始擦除原有的固件（这里两个步骤是比较关键，关于能否重刷成功）：擦除的步骤：1）、首先要使用USB线将JLINK仿真器与电脑连接，以提供JLINK工作电源。

2）、短接图中A位置的两个孔约5秒左右；断开A位置的两个孔的短接；然后拔掉JLINK 仿真器与USB线的连接；（注意先后顺序，原理：短接A实际是擦除芯片里面的所有的程序）。

3）、先短接图中B位置的两个孔，再使用USB线将JLINK仿真器与电脑连接，以提供JLINK 工作电源。

短接时间超过10秒后，拔掉JLINK仿真器与USB线的连接；断开B位置的短接；（说明：请确保此过程中，图中B处一直处于可靠的短接状态）（原理：短接B位置超过10秒钟实际是使我们的ATMELSAM7S64芯片变成可以烧录程序的状态）绿色PCB板的擦除：黑色PCB 板的擦除：完成两步擦除步骤后，重新使用USB 线将JLINK 仿真器与电脑连接，在我的电脑中查看设备管理中的，以下图显示就可以开始烧录了。

DQ JLINK V8固件刷写方法

第一步：拔下JLINK，把J1跳线的下面两脚连。

下面两个，要一直连通，处于短接状态。

用金属的东西联通就好，也可以焊接接通，然后插上电，至少5秒后拔下JLINK，再断开这个跳线。

第二步，先要拔下JLINK，然后连通J2的下面两脚。

连通J2后再插上电通电至少20秒钟后再拔下，断开跳线，这两步完成后J1和J2一定要要是断开的。

第三步：然后装上（AT91-ISP.exe (Windows XP - v1.13 current release).EXE）这个软件。

软件装好后再插上JLINK，电脑会提示找到新硬件，会自动装好驱动，注意驱动不要被杀毒软件拦截了，装好驱动后是识别成了AT的一个设备，然后拔下JLINK，打开装好软件再插
JLINK装好驱动后拔下JLINK，再打开
打开固件，然后插上JLINK等亮起来后点一下这个键就开始下载
等一下载完灯会亮起来，然后再拔一下JLINK就好了
第四步：就是跟新固件，插上JLINK再点开
这个是JLINK驱动里的，会自动更新固件，点一下这个会自动更新，更新的时候灯会灭掉，更新完后会再亮起来，你要取JLINK一定要等灯不闪的时候取。

注：这个跟新的图标在在桌面上或者这个路径SEGGER\JLinkARM_V408i\JLink.exe。

JLINK V8 固件修复指导

JLINK V8 固件修复指导JLINK V8 使用过程中，如果自身固件意外失效，参考本文档，重新恢复固件，就可以了。

至于为什么会丢失固件，我们已经有了一点经验，比如，JLINK V8，您打开jcommander后，提示升级固件，此时选择不升级，在命令行中操作一下jlink（例如，设置power on命令对外供电）。

此时再打开一个mdk的工程，在mdk中也会提示您升级固件，此时选择升级。

那么这个jlink的固件就100%挂掉了，只能恢复。

分析了一下原因，是同一个jlink有多个进程在操作，此时就有可能会冲突了。

1. 安装固件烧录软件（该软件win7不能正常工作）解压Install AT91-ISP v1.13.rar 后，运行Install AT91-ISP v1.13.exe 进行安装。

2. 打开JLINK V8外壳，按下图操作3. 严格按顺序操作，使芯片进入编程状态3.1 用USB线连接JLINK与PC，为JLINK 供电3.2 可靠短接，图中“ERASE”处的两个过孔，保持30秒3.3 断开“ERASE”处的短接3.4 拔掉JLINK与PC间的USB线3.5 可靠短接，图中“TST”处的两个过孔（3.6-3.8操作时，该处一直处于短接状态）3.6 用USB线连接JLINK与PC，为JLINK 供电（不要放开“TST”处短接）3.7 保持30秒（不要放开“TST”处短接）3.8 拔掉JLINK与PC间的USB线（不要放开“TST”处短接）3.9 至此，断开“TST”处的短接按照以上顺序操作后，jlink的主芯片，将可以被编程了。

4．为此时的jlink安装驱动此时把JLINK通过USB线与电脑相连，初次使用时，需要安装驱动，驱动位置如下：C:\Program Files\ATMEL Corporation\AT91-ISP v1.13\sam-ba 2.9\drv如果安装路径不同，注意选择一下5、打开烧录软件6、看图，按顺序操作注意选择所要的烧写的bin文件点击烧写等待烧写完成，箭头中的“1”表示正在进行，完成后，会变成“0”OK，完成了，此时JLINK应该红灯长亮，点击“EXIT”退出此时重新插拔jlink，就能正确找到了，使用中还是要注意，是否有多进程操作jlink的情况，如果您能复现固件丢失情况，请及时联系我们，谢谢。

JLINK固件烧写详述

4.3.利用短路跳线短接EARSE跳线组.(要先上电后短接)
4.4.维持10秒短接,保障CPU完成现有固件擦除指令.
4.5.去掉短路跳线.在上述过程中,指示灯一直为绿色
4.6.拔掉USB到PC机的电缆给JLINK断电.(要保证后断电)
--------------------------------------------------
第三组标记有TST,是用于重置BOOTLOADER的.
--------------------------------------------------
4.0.擦除JLINK现有固件固定步骤.(步骤顺序不可变动)
4.1.打开机壳,去掉所有的连线和短路跳线.
4.2.通过连接USB到PC机给JLINK供电.
6.15.确认软件面板左边参数设定为PIOA 0 None(不选)
6.16.鼠标点击按钮Write Flash,烧写芯片
6.17.可以看见软件面板下部有文件移动的动画
6.18.软件面板下部In数值为1
6.19.烧写完毕后,指示灯变为红色,动画停止.
6.20.拔掉USB到PC机的电缆给JLINK断电,然后重新上电
6.27.设置->...\AT91-ISP v1.13\sam-ba 2.9\drv
6.28.点选->从计算机的设备驱动程序列表中选择
6.29.点选->atm6124.Sys ATMEL AT91xxxxx Test Board
6.30.点选->下一步,直到驱动程序升级完成
6.31.拔掉USB到PC机的电缆给JLINK断电,然后重新上电
7.5.弹出对话框J-Link V4.40c Firmware updata

J-Link_V6-V8版本的使用说明

J-Link用户指南（本手册适用于V6.0、V7.0、V8.0版本的J-LINK）1.J-Link ARM JTAG 仿真器简介J-Link 是 SEGGER 公司为支持仿真 ARM 内核芯片推出的 JTAG仿真器。

配合 IAR EWARM，ADS，KEIL，WINARM，RealView 等集成开发环境支持所有 ARM7/ARM9 内核芯片的仿真，通过 RDI 接口和各集成开发环境无缝连接，操作方便、连接方便、简单易学，是学习开发 ARM 最好最实用的开发工具。

J-Link ARM 主要特点* IAR EWARM 集成开发环境无缝连接的JTAG 仿真器* 支持所有 ARM7/ARM9 内核的芯片，以及 cortex M3，包括 Thumb 模式* 支持 ADS,IAR,KEIL,WINARM,REALVIEW 等几乎所有的开发环境* 下载速度高达 ARM7:600kB/s，ARM9:550kB/s，通过 DCC 最高可达 800 kB/s* 最高 JTAG 速度 12 MHz* 目标板电压范围 1.2V –3.3V，兼容5V* 自动速度识别功能* 监测所有 JTAG 信号和目标板电压* 完全即插即用* 使用 USB 电源（但不对目标板供电）* 带 USB 连接线和 20 芯扁平电缆* 支持多 JTAG 器件串行连接* 标准 20 芯JTAG 仿真插头* 选配 14 芯 JTAG 仿真插头* 带J-Link TCP/IP server，允许通过 TCP/ IP 网络使用J-LinkJ-Link 支持 ARM 内核* ARM7TDMI（Rev 1）* ARM7TDMI（Rev 3）* ARM7TDMI-S（Rev 4）* ARM720T * ARM920T*ARM926EJ-S*ARM946E-S*ARM966E-S* ARM11* Cortex-M3速度信息RevisionARM7Memory downloadARM9Memory downloadJ-Link Rev. 1-4 150.0 kB/s(4MHz JTAG)75.0 kB/s(4MHz JTAG)J-Link Rev. 5-8720.0 kB/s(12MHz JTAG)550.0 kB/s(12MHz JTAG)J-Trace Rev. 1420.0 kB/s(12MHz JTAG)280.0 kB/s(12MHz JTAG2.J-LINK 驱动安装J-LINK 是本站开发的兼容产品，具有一样的性能，但是却只有十分之一的价格！首先到/download_jlink.html 下载最新的 J-LINK驱动软，J-Link ARM software and documentation pack ，内含USB driver, J-Mem, J-Link.exe and DLL for ARM, J-Flash and J-Link RDI。

解决JLINKv8 连接到电脑后显示无法识别的USB设备

一般来说我们所用的JLINK都是山寨的，一个国外正品JLINK得好几百，所以我们买一个几十块钱的JLINK，要求就不要太高了，能用就行。

因为是山寨的嘛，所以用着用着很有可能会给你一个惊喜，那就是显示无法识别的USB设备！一般出现这种情况都是内部固件意外损坏或丢失，别怕，下面给出修复的详细教程。

1．安装固件烧录软件请网上下载AT91-ISP下载烧录软件，下载地址可去atmel官网下载或如下地址：/share/link?shareid=1314688298&uk=3659161421双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

2．擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

一般JLINK不同，你们的结构稍微有一点不同，下面贴出两个版本的图片，看你的是哪一种。

版本一：使用USB线连接JLINK与PC机，以提供JLINK工作电源。

短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK 与P C间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK 供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

断开图中B处的短接。

版本二：1.使用USB线连接JLINK与PC机，以提供JLINK工作电源2.短接图中ERASE的两个过孔约5秒。

断开ERASE位置的两个过孔的短接。

然后拔掉JLINK与PC间的USB线（注意先后顺序）3.短接图中,TST处的两个过孔4.使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中TST处一直处于可靠的短接状态）5.断开图中TST处的短接3.更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROGv2.4烧录软件，按下图所示进行设置。

jlink-v8三线下载和掉固件解决方法

JLINK-V8固件刷新及三线下载制作（原创，请尊重他人的劳动）操作系统：win7x64位旗舰版固件及下载工具：SAM-BA2.12、jlink-v8.bin（下载地址：链接: /s/1dDYASVZ 密码: 4erx）。

在这就不废话了，直接进入主题，让我们走起！一安装SAM-BA2.12这个就不多说了，很简单，点开sam-ba_2.12.exe，一路next直接搞定。

二刷固件第一步：打开jlink-v8的外壳，沿缝隙用力抠开即可，如果实在太紧抠不开，就用小一字螺丝刀小心撬开，拆开后的jlink-v8如下图第二步，用跳线帽短接ERASE，然后用USB电缆连接JLINK与PC，等待10s……30s，一般来说5s即可，然后拔掉USB电缆断开与PC的连接，最后拿掉跳线帽，请看下图：第三步，用跳线帽短接TST，然后用usb电缆连接jlink与PC，等待10s……30s，一般来说10s就够了，建议多等会，不会浪费你太多时间；然后拔掉USB电缆与PC的连接；最后拿掉跳线帽。

第四步，用USB电缆连接PC与JLINK（连接后注意观察，LED等应该是熄灭的，否则请重新执行第二、三步），会提示正在安装驱动，驱动正常安装后会出现一个新串口，示图如下：第五步，打开SAM-BA2.12，弹出如下对话框。

第六步，点击Connect连接JLINK，如下图。

第七步，添加jlink-v8.bin二进制文件，然后点击Send File开始下载程序，下载过程中会弹出两次确认对话框，第一个对话框提示你是否解锁，果断选择是，否则就没有然后了；第二个对话框选择否，否则固件不能升级(依然是板砖一块)，如下图：第八步，拔掉USB电缆断开USB和PC的连接，然后再重新连接（此时，指示灯为绿灯），会弹出正在安装JLINK驱动的提示，如下图所示：第九步，打开JLINK Commander提示固件升级（也有可能不出现，JLINK也能正常工作），如下图：点击是开始升级，升级成功后的截图如下：第十步，升级成功后，就可以使用JFlash、EWIAR、KEIL_MDK等工具进行下载调试了，本人使用的是EWIAR7.1，给大伙演示下：首先，打开IAR，然后加载工程，如下图：正在下载中，如图：下载完成后，如下图：三、制作三线下载网上很多人在问为什么JLINK用三根线（SWCLK、SWDIO、GND）不能进行下载，本人之前一直用的是4根线（SWCLK、SWDIO、GND、VCC）。

JLINK V8故障解决方法

Jlink V8重新下载固件库和无法识别的USB设备解决办法JLINK V8插新电脑，一个不小心点了更新操作，我们的JLINK就不好用了。

这个情况说明我们用的是山寨版。

对于每位电子工程师几乎都会遇到这样的问题。

还有一种情况，当我们更新MDK或者升级MDK软件时，致使某些JLINK无法识别，同样需要重新更新一下JLINK的程序。

windows提醒我们插入的是无法识别的USB设备。

这是因为Jlink中的固件丢失了或者坏掉了，这个时候我们只能把它擦除重新写入固件， Jlink就可以正常的工作了。

收集好前期需要的软件和固件文件(.Bin)下载一个 AT91-ISP ，这是一个固件烧写工具，用它我们才能将我们的固件写入到Jlink中。

当然这个工具有不少版本的，随便一个都可以。

下面就是我们的固件本身了，一般叫做 V8.bin。

这个通常在下载烧写工具的时候都给提供了，找不到的话可以去21ic、CSDN、新浪共享资料上找。

这里我给大下面就是安装这个工具了，全部默认安装就行了。

安装完成后在你的桌面上会多两个图标（如图1）。

图1 安装完成生成的图标按照下面指示严格操作，一定要注意顺序，时间标注留有一点余量，擦除芯片并进入编程模式小心地将Jlink的外壳打开（一般都是卡扣，用手用劲掰，没有螺丝，只要不把塑料弄碎就行），找到图2所示的两组过孔A和B，A处为ERASE跳线，B 处为TST跳线，有可能不同的Jlink，这两个位置不一样，那你就看看他们的连线吧，分清楚A和B。

（对于A和B的截图我是网上截取的，本人的A,B都用排阵焊好了，山寨版还是比较专业的，知道我会遇到这样问题，A,B两处都会标有相应的英文字母，认真观察就能找到了）图21.使用USB线连接JLINK与PC机，给JLINK提供电源。

2.短接图中A的两个过孔约20秒,这里可以超出5到10S左右。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C间的USB线（注意先后顺序）。
