JLINK V8固件烧录和固件升级指导
jlink脱机烧录方法
![jlink脱机烧录方法](https://img.taocdn.com/s3/m/7c26dcc305a1b0717fd5360cba1aa81145318f59.png)
jlink脱机烧录方法J-Link是一种用于调试和烧录嵌入式系统的工具,能够通过USB接口连接到目标设备。
在实际开发中,有时需要进行脱机烧录,即在没有网络连接的情况下完成烧录操作。
本文将介绍使用J-Link进行脱机烧录的方法。
一、准备工作在进行脱机烧录之前,需要做一些准备工作:1. 确保已经安装了J-Link软件和驱动程序;2. 确认目标设备和J-Link之间的连接正常;3. 准备好要烧录的固件文件。
二、创建烧录脚本在进行脱机烧录之前,我们需要创建一个烧录脚本,用来描述烧录的步骤和参数。
烧录脚本一般使用J-Link Script文件(.jlink)的格式,可以使用任何文本编辑器进行创建。
下面是一个简单的烧录脚本示例:```device = STM32F407VGspeed = 4000loadfile "firmware.bin", 0x08000000rg```其中,device指定了目标设备的型号,speed指定了烧录速度,loadfile指定了要烧录的固件文件及其加载地址,r表示复位目标设备,g表示开始运行。
三、执行脱机烧录在准备好烧录脚本后,我们可以执行脱机烧录操作了。
打开命令行终端,进入J-Link软件安装目录下的"JLink.exe"所在的路径。
然后执行以下命令:```JLink.exe -CommandFile burn.jlink```其中,burn.jlink是我们之前创建的烧录脚本文件。
执行该命令后,J-Link将会按照脚本中描述的步骤和参数进行烧录操作。
四、脱机烧录注意事项在进行脱机烧录时,需要注意以下几点:1. 确保目标设备和J-Link之间的连接正常,可以使用J-Link Commander等工具进行连接测试;2. 确保烧录脚本中的设备型号、烧录速度和固件文件路径等参数设置正确;3. 在烧录之前,最好将目标设备进行复位,以确保烧录操作的准确性;4. 如果烧录过程中出现错误,可以通过J-Link提供的调试功能进行故障排查。
解决JLINKv8 连接到电脑后显示无法识别的USB设备
![解决JLINKv8 连接到电脑后显示无法识别的USB设备](https://img.taocdn.com/s3/m/8aa3bf0d02020740be1e9b8b.png)
一般来说我们所用的JLINK都是山寨的,一个国外正品JLINK得好几百,所以我们买一个几十块钱的JLINK,要求就不要太高了,能用就行。
因为是山寨的嘛,所以用着用着很有可能会给你一个惊喜,那就是显示无法识别的USB设备!一般出现这种情况都是内部固件意外损坏或丢失,别怕,下面给出修复的详细教程。
1.安装固件烧录软件请网上下载AT91-ISP下载烧录软件,下载地址可去atmel官网下载或如下地址:/share/link?shareid=1314688298&uk=3659161421双击Install AT91-ISP v1.13.exe运行,选择默认设置,安装好以后,桌面上生成如下两个图标。
2.擦除芯片并进入编程模式打开JLINK 外壳,见到JLINK内部电路如下图所示。
一般JLINK不同,你们的结构稍微有一点不同,下面贴出两个版本的图片,看你的是哪一种。
版本一:使用USB线连接JLINK与PC机,以提供JLINK工作电源。
短接图中A的两个过孔约5秒。
断开A位置的两个过孔的短接。
然后拔掉JLINK 与P C间的USB线(注意先后顺序)。
短接图中,B处的两个过孔。
使用USB线连接JLINK与PC机,至少超过10秒后,拔掉USB线,停止给JLINK 供电(说明:请确保此过程中,图中B处一直处于可靠的端接状态)。
断开图中B处的短接。
版本二:1.使用USB线连接JLINK与PC机,以提供JLINK工作电源2.短接图中ERASE的两个过孔约5秒。
断开ERASE位置的两个过孔的短接。
然后拔掉JLINK与PC间的USB线(注意先后顺序)3.短接图中,TST处的两个过孔4.使用USB线连接JLINK与PC机,至少超过10秒后,拔掉USB线,停止给JLINK供电(说明:请确保此过程中,图中TST处一直处于可靠的短接状态)5.断开图中TST处的短接3.更新固件双击桌面上的SAM-PROG v2.4图标,运行SAM-PROGv2.4烧录软件,按下图所示进行设置。
JLINKV8固件烧录和固件升级指导_图文(精)
![JLINKV8固件烧录和固件升级指导_图文(精)](https://img.taocdn.com/s3/m/28d921107cd184254b3535e9.png)
J-LINK V8 固件烧录指导1J-LINK V8固件烧录指导J-LINK 是使用过程中,如果内部固件意外损坏或丢失,请参考下面操作步骤说明,重新烧录JLINK固件。
1.1安装固件烧录软件请ATMEL官方网址下载AT91-ISP下载软件。
软件下载地址:/dyn/products/tools_card.asp?tool_id=3883在打开的网页中,下载下图中红色框所示软件。
安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行,选择默认设置,安装好以后,桌面上生成如下两个图标。
1.2擦除芯片并进入编程模式打开JLINK 外壳,见到JLINK内部电路如下图所示。
A = ERASEB = TST使用USB线连接JLINK与PC机,以提供JLINK工作电源。
短接图中A的两个过孔约5秒。
断开A位置的两个过孔的短接。
然后拔掉JLINK与P C 间的USB线(注意先后顺序。
短接图中,B处的两个过孔。
使用USB线连接JLINK与PC机,至少超过10秒后,拔掉USB线,停止给JLINK 供电(说明:请确保此过程中,图中B处一直处于可靠的端接状态。
断开图中B处的短接。
1.3更新固件双击桌面上的SAM-PROG v2.4图标,运行SAM-PROG v2.4烧录软件,按下图所示进行设置。
将JLINK V8通过USB线与PC机连接。
此时,SAM-PROG v2.4软件中的Write Flash 按钮将变为有效。
(注意,先打开SAM-PROG v2.4再连接JLINK 与PC机。
点击Write Flash 按钮,烧录固件,待烧录完成后,Active Connection:将变为1。
拔掉JLINK与PC机之间的USB线。
至此,JLINK V8的固件已经更新完毕,正常情况下,连接电脑与JLINK V8时,JLINK V的指示灯将闪烁,然后常绿。
请参照JLINK V8用户手册说明,使用JLINK V8进行调试仿真。
使用SAM-PROG更新JLINK固件
![使用SAM-PROG更新JLINK固件](https://img.taocdn.com/s3/m/ed14fc2daf45b307e871978c.png)

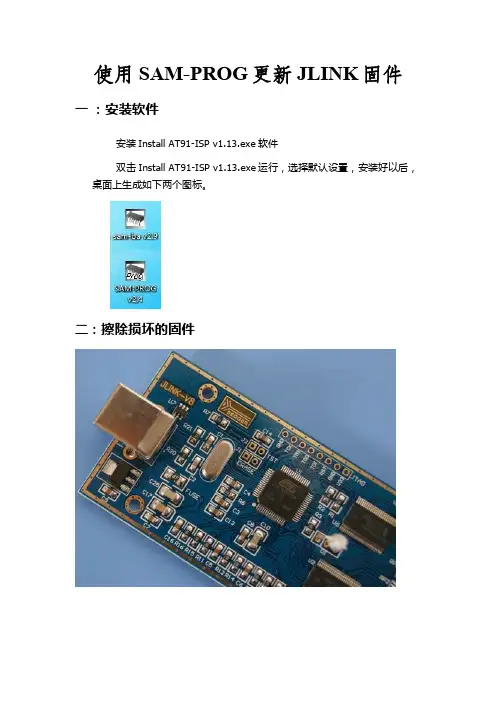

使用SAM-PROG更新JLINK固件一:安装软件安装Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行,选择默认设置,安装好以后,桌面上生成如下两个图标。
二:擦除损坏的固件1.先短接图中ERASE处的两个过孔。
再使用USB线连接JLINK与PC机,以提供JLINK工作电源。
(如果此时灯没有灭,则来回插拔USB口,直至灯灭),灯灭之后,再等大约5秒后断开ERASE位置的两个过孔的短接。
然后拔掉JLINK与P C间的USB线,最后断开图中ERASE处的短接。
(注意先后顺序,此过程主要是让灯灭,因为灯灭才能说明旧固件已被擦除)。
2.先短接图中TST处的两个过孔。
再使用USB线连接JLINK与PC机,大约10秒多一点后,拔掉USB线,停止给JLINK供电(说明:请确保此过程中,图中TST处一直处于可靠的短接状态)。
最后断开图中TST处的短接。
3. 插上usb线,这时候系统提示发现新硬件atm6124......,通过向导自动安装驱动就行了,安装完成后会出现一个安装成功提示向导,同时打开设备管理器的“通用串行总线控制器”,会出现如下所示。
然后断开jlink与PC的连接。
注意:此方法只限于使用WINXP的电脑.部分WIN7 32位的电脑也可以,方法是在设备管理器里面右键设备->更新驱动程序软件-> 浏览计算机以查找驱动程序-> 从计算机的设备驱动程序列表中选择-> ATM6124........三:更新固件✧双击桌面上的SAM-PROG v2.4图标,运行SAM-PROG v2.4烧录软件,按下图所示进行设置。
✧将JLINK V8通过USB线与PC机连接。
此时,SAM-PROG v2.4软件中的Write Flash按钮将变为有效。
(注意,先打开SAM-PROG v2.4再连接JLINK 与PC机)。
✧点击Write Flash 按钮,烧录固件✧烧录好后,会看到jlink红灯亮起✧拔掉JLINK与PC机之间的USB线,然后重新连接,此时绿灯亮起。
JLINK V8-无啦啦坏了-修复办法
![JLINK V8-无啦啦坏了-修复办法](https://img.taocdn.com/s3/m/37c4bbd250e2524de5187ee7.png)
J-LINK V8 无啦啦罢工修复办法1. 前情抒意J-LINK在使用过程中会有意或无意地无啦啦罢工,插上USB 居然一点反应都没有(指示灯不亮),更TM可气的是电脑右下角还提示找不到USB ,NND!上次使用时还好好的挺听话的,现在居然给我来这套! 坏了?丢一边,这对手头宽裕的工程师来说不算什么,再买个质量好的其它品牌就好了。
可是对于手头不怎么宽裕的工程师(在中国这地方工程师不怎么值钱啊!晕!)来说,TND头疼啊!!!呵呵。
别急。
上网SO下,到底怎么回事啊,就算‘死’也要’死’得明明白白啊! 是吧? SO。
SO。
意想不到的事发生了!中国人就是强啊!哈哈。
居然固件坏了,自已坏的?这产品T NND太有创意了!!!。
找到原因啦就好办啦(可以松下口气了)。
下面是网上SO到的修复办法整理如下。
2.固件修复办法2.1安装固件烧录软件²请ATMEL官方网址下载AT91-ISP下载软件。
软件下载地址:/dyn/products/tools_card.asp?tool_id=3883在打开的网页中,下载下图中红色框所示软件。
²安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行,选择默认设置,安装好以后,桌面上生成如下两个图标。
2.2擦除芯片并进入编程模式²打开JLINK 外壳,见到JLINK内部电路如下图所示。
²使用USB线连接JLINK与PC机,以提供JLINK工作电源。
²短接图中A的两个过孔约5秒。
断开A位置的两个过孔的短接。
然后拔掉JLINK与P C间的USB线(注意先后顺序)。
²短接图中,B处的两个过孔。
²使用USB线连接JLINK与PC机,至少超过10秒后,拔掉USB线,停止给JLINK供电(说明:请确保此过程中,图中B处一直处于可靠的端接状态)。
²断开图中B处的短接。
修复山寨jlink V8固件丢失问题
![修复山寨jlink V8固件丢失问题](https://img.taocdn.com/s3/m/6ca45a6b58fafab069dc02c5.png)
修复山寨jlink V8固件丢失问题今天插上jlink,电脑提示不能识别,发现灯也不亮了,上网查找发现很可能是固件丢失,打开上盖,如图擦除芯片并进入编程模式短接ERASE那两个焊盘,然后断开USB,之后插上USB,等待半分钟,]再短接TST那两个焊盘,断开USB,再插上USB,再等待半分钟,这时应该就可以识别了更新固件安装Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行,选择默认设置,安装好以后,桌面上生成如下两个图标。
双击桌面上的SAM-PROG v2.4图标,运行SAM-PROG v2.4烧录软件,按下图所示进行设置1.将JLINK V8通过USB线与PC机连接。
此时,SAM-PROG v2.4软件中的Write Flash按钮将变为有效(注意,先打开SAM-PROG v2.4再连接JLINK 与PC机)2.点击Write Flash 按钮,烧录固件,待烧录完成后,Active Connection:将变为13.拔掉JLINK与PC机之间的USB线至此,JLINK V8的固件已经更新完毕,正常情况下,连接电脑与JLINK V8时,JLINK V的指示灯将闪烁,然后常绿。
请参照JLINK V8用户手册说明,使用JLINK V8进行调试仿真。
最近在使用jlink调试的时候,遇到一种情况:电路板的电源关了,但是jlink没有拔下,于是电路板还在工作中,只不过外设的电流很低。
对于这种情况我暗自庆幸,不用外置电源也可以调试,快哉快哉。
可不知,两三次过去,我的jlink的指示灯就不亮了,我心里想完蛋了,jlink 去见马克思了。
幸好我在阿莫论坛看到一个帖子,才将jlink起死回生。
E-LINK ARM 仿真器 JLINK使用手册及固件升级
![E-LINK ARM 仿真器 JLINK使用手册及固件升级](https://img.taocdn.com/s3/m/b2d9a3d676eeaeaad1f3302c.png)
E-Link用户指南编制支持:嵌入式联盟()2011年6月目录1. E-Link ARM JTAG仿真器简介 (3)2. E-LINK驱动安装 (5)3. E-LINK在各个主流开发环境下的设置 (8)3.1. K eilMDK开发环境 (8)3.2. A DS开发环境 (12)3.2.1 E-LINK 在ARM11 (Tiny6410/Mini6410)上的调试 (22)3.3. I AR开发环境下使用E-Link (26)4. J-FLASH ARM使用设置 (36)附录:E-LINK 与 J-LINK V8 对比 (43)1. E-Link FOR ARM仿真器简介E-Link FOR ARM(本文中简称E-Link), 是专为ARM开发设计爱好者调试、仿真以及下载(Debug & download )而推出的JTAG 仿真调试工具。
作为一款专用的ARM JTAG仿真器,E-LINK兼容目前市面大多数JLINK仿真器功能,可配合IAR EWARM,ADS,KEILMDK,WINARM,RealView 等集成开发环境,支持了几乎所有的ARM7/ARM9/ARM11 内核芯片的仿真,通过RDI 接口和各集成开发环境无缝连接,E-LINK突出的亮点之一——支持全自动固件升级,堪称完美地解决了困扰广大学习开发者的固件升级问题。
连接、操作极为方便,易于上手。
E-LINK适用于当前各类主流ARM开发板的仿真调试,是学习开发ARM最具实用价值的开发工具。
可直接使用于各类STM32,2440,6410系列开发板,能够与友善之臂 mini2440/micro2440/ mini6410/Tiny6410,飞凌FL2440/OK6410,华天正Real6410 等产品完美配合。
E-Link 基本介绍如下图所示:* E-LINK 的内部全部采用原装进口芯片,如 CPU,双缓冲,USB口保护电路,ESD ,自动恢复保险丝,包括3.3V电源芯片等; E-LINK的外部结构采用红色铝合金金属外壳。
Jlink固件升级烧录指南
![Jlink固件升级烧录指南](https://img.taocdn.com/s3/m/a023142b58fb770bf78a5579.png)
Jlink固件升级1.1安装固件升级烧录软件1、找到jlink烧录软件文件夹里的Setup_JLinkARM_V486b,按提示完成安装,如有需要,重启电脑,然后将JLINK一头连接到电脑,另一头连接到目标板的JLINK插座。
2、找到jlink烧录软件文件夹里的sam-ba_2.12,双击进行安装。
3、找到jlink烧录软件文件夹里的Install_AT91-ISP_v1.12,双击进行安装。
1.2擦除芯片并进入编程模式1、打开Jlink外壳,内部电路图如下。
A =ERASE B=TST2、【未在背部标有“上电”字样的JLINK操作过程】1、断开JLINKV8与电脑USB的连接2、短接ERASE的两个过孔3、用USB连接电脑与JLINK4、等待10S5、断开电脑与JLINK的USB连接6、断开ERASE的两个过孔。
【在背部标有“上电”字样的JLINK操作过程】1、用USB连接电脑与JLINK2、短接ERASE的两个过孔3、等待10S4、断开ERASE的两个过孔5、断开JLINKV8与电脑USB的连接。
3、将SAM-BA Boot固件复制到FLASH存储器1、断开电脑与JLINK的USB连接2、短接TST处的两个过孔3、使用USB线连接JLINK与PC机4、等待10s5、拔掉USB线,停止给JLINK供电(说明:请确保此过程中,TST处一直处于短接状态)。
6、断开TST的短接。
1.3更新固件1、用USB线连接JLINK和电脑,对JLINK供电,会提示安装USB驱动,安装完成后在在桌面上选择弹出“管理”,找到“设备管理器”,Jlink与PC连接成功的话会看到JLINK的端口,COM口有可能不同。
2、双击sam-ba.exe打开,会出现下面的对话框,COM口可能不一致。
3、单击connect,出现以下界面4、保持设置不变,点击Send File Name:右边的文件夹,在jlink烧录软件文件夹里找到v8.bin,之后再点击Send File;5、等待安装完成,会弹出两个对话框,第一个选择“是”,第二个选择“否”。
Jlink烧录程序方法
![Jlink烧录程序方法](https://img.taocdn.com/s3/m/950af5de6137ee06eff91818.png)
1.安装烧录文件,
安装时有提示NEXT都点NEXT就行了。
2.打开刚才安装的烧录软件。
路径如下
C:\Program Files\SEGGER\JLinkARM_V408e
软件图标
3.找开烧录文件点File再点OPEN再找到要烧录的文件,如图
4.点击软件界面Options按键会弹出project setting
就会弹出设置界面如下
按如下图标去配置文件,其它的就不用配置,配置完点确定按键
把烧录器一端与控制板连接起来,另一端插上电脑.如下图:
控制板插上后点Target按键,会弹出Connect,点击即可与控制器连接
连接成功提示如下
现在最后点击点Target按键,会弹出program点击即可与烧录程序
烧录成功提示如下。
Jlink更新固件
![Jlink更新固件](https://img.taocdn.com/s3/m/a54d08af1a37f111f1855b32.png)
JLINK 固件重新烧录方法:
有些时候操作不当,导致JLINK不能再用了(电脑右下角黄色的感叹号提示无法识别的设备),貌似坏了,实际上重新烧录固件就可以解决问题了。
打开外壳:
一、JP12 erease:先通过本身的USB口上电,然后短接JP12—GND,以擦除已有的坏固件;
二、JP13 进入编程模式:先短接JP13,然后上电,等待5s,然后下电(即断开USB),然后去掉短接
第三步:连接USB后,设备管理器出现AT91 USB to Serial Converter(COM15), 这事先要安装该驱动。
接下来:安装下图中的软件
打开,选择串口号:
连接后:
然后选择好的固件,文件后缀为bin的,Send File就可以了。
另外,有些固件需要破解。
JLINK固件,JLINK驱动和JLINK硬件版本之间的关系,以及固件升级方法
![JLINK固件,JLINK驱动和JLINK硬件版本之间的关系,以及固件升级方法](https://img.taocdn.com/s3/m/4c0c002fb80d6c85ec3a87c24028915f804d846d.png)
JLINK固件,JLINK驱动和JLINK硬件版本之间的关系,以及固件升级方法JLINK固件,JLINK驱动和JLINK硬件版本之间的关系,以及固件升级方法初学者容易在这几个问题上面犯迷糊,这里简单的说说。
1. JLINK硬件版本首先说JLINK的硬件版本有V7,V8和V9,相信这一点大家应该都没问题,那怎么看自己手头的JLINK是哪个硬件版本呢,可以使用J-Link Commander,我这里的是V8版本:或者使用MDK里面的option选项也可以查看:2. JLINK固件每个硬件版本V7,V8和V9都有自己的固件代码,固件代码就是JLINK内部的程序代码。
关于固件代码,官方也会进行升级的,但初学者要把固件升级跟JLINK驱动升级区分开,不是每升级一次JLINK电脑端驱动就需要升级一次固件。
固件程序也是有那么几个版本。
那我们怎么查看自己手头JLINK的固件版本并进行升级呢。
可以使用J-Link Commander或者使用MDK里面的option选项也可以查看:升级固件可以使用JLINK驱动里面自带的小软件J-Link Configurator3. JLINK驱动JLINK驱动就是指的这里的驱动代码:不同的驱动对应不同的DLL,用户可以在MDK的option选项里面查看,这个是跟驱动版本对应的。
MDK这里显示的DLL版本是MDK安装包里面自带的JLINK驱动版本:并不是说你安装了最新版本的JLINK驱动,MDK安装包里面的驱动也会跟着更新,用户要调用这个小软件,或者在安装JLINK驱动末尾的时候也会弹出这个小软件J-Link DLL Updater:====================================== =============如果用户的JLINK固件版本低于MDK安装包里面的固件版本的话,在使用MDK下载或者调试程序时会提示升级固件,这种方式升级固件也是没问题的。
JLINK V8 固件修复指导
![JLINK V8 固件修复指导](https://img.taocdn.com/s3/m/811689d80242a8956bece458.png)
JLINK V8 固件修复指导JLINK V8 使用过程中,如果自身固件意外失效,参考本文档,重新恢复固件,就可以了。
至于为什么会丢失固件,我们已经有了一点经验,比如,JLINK V8,您打开jcommander后,提示升级固件,此时选择不升级,在命令行中操作一下jlink(例如,设置power on命令对外供电)。
此时再打开一个mdk的工程,在mdk中也会提示您升级固件,此时选择升级。
那么这个jlink的固件就100%挂掉了,只能恢复。
分析了一下原因,是同一个jlink有多个进程在操作,此时就有可能会冲突了。
1. 安装固件烧录软件(该软件win7不能正常工作)解压Install AT91-ISP v1.13.rar 后,运行Install AT91-ISP v1.13.exe 进行安装。
2. 打开JLINK V8外壳,按下图操作3. 严格按顺序操作,使芯片进入编程状态3.1 用USB线连接JLINK与PC,为JLINK 供电3.2 可靠短接,图中“ERASE”处的两个过孔,保持30秒3.3 断开“ERASE”处的短接3.4 拔掉JLINK与PC间的USB线3.5 可靠短接,图中“TST”处的两个过孔(3.6-3.8操作时,该处一直处于短接状态)3.6 用USB线连接JLINK与PC,为JLINK 供电(不要放开“TST”处短接)3.7 保持30秒(不要放开“TST”处短接)3.8 拔掉JLINK与PC间的USB线(不要放开“TST”处短接)3.9 至此,断开“TST”处的短接按照以上顺序操作后,jlink的主芯片,将可以被编程了。
4.为此时的jlink安装驱动此时把JLINK通过USB线与电脑相连,初次使用时,需要安装驱动,驱动位置如下:C:\Program Files\ATMEL Corporation\AT91-ISP v1.13\sam-ba 2.9\drv如果安装路径不同,注意选择一下5、打开烧录软件6、看图,按顺序操作注意选择所要的烧写的bin文件点击烧写等待烧写完成,箭头中的“1”表示正在进行,完成后,会变成“0”OK,完成了,此时JLINK应该红灯长亮,点击“EXIT”退出此时重新插拔jlink,就能正确找到了,使用中还是要注意,是否有多进程操作jlink的情况,如果您能复现固件丢失情况,请及时联系我们,谢谢。
Jlink固件升级指导
![Jlink固件升级指导](https://img.taocdn.com/s3/m/e8ee76394431b90d6d85c718.png)
Mr Liu 2019.03.12
主要内容
1
2 3
J-Link是SEGGER公司为支持仿真ARM内核芯片推出的JTAG仿真器。配合IAR EWAR,ADS,KEIL,WINARM,RealView等集成开发环境支持所有
ARM7/ARM9/ARM11,Cortex M0/M1/M3/M4, Cortex A5/A8/A9等内核芯片的仿真,
与IAR,Keil等编译环境无缝连接,操作方便、连接方便、简单易学,是学习开发 ARM最好最实用的开发工具。
2
1、固件烧录软件安装
软件安装
双击Install_AT91-ISP_v1.13.exe运行,选择默认设置,安装好以后,桌面上生成如 下两个图标
安装包
2、驱动软件安装 双击 Setup_JLink_V496l.exe选择默认设置,安装好以后,软件位置如下
二、更新固件
1、双击桌面上的SAM-PROG v2.4图标 ,运行SAM-PROG v2.4烧录软件,按 下图所示进行设置。
2、将JLINK 通过USB线与PC机连接。此时,SAM-PROG v2.4软件中的Write Flash按 钮将变为有效。(注意,先打开SAM-PROG v2.4再连接JLINK 与PC机)。
安装包
3
固件升级
一、擦除芯片并进入编程模式(注意先后顺序)
1、打开JLINK 外壳,见到JLINK内部电路如下图所示。
2、使用USB线连接JLINK与PC机,以提供JLINK工作电源。 3、短接图中A(ERASE)的两个过孔约5秒。断开A位置的两个过孔的短接。然 后拔掉JLINK与P C间的USB线 4、短接图中,B处(TST)的两个过孔。 5、使用USB线连接JLINK与PC机,至少超过10秒后,拔掉USB线,停止给 JLINK供电。
JLINK固件烧写详述
![JLINK固件烧写详述](https://img.taocdn.com/s3/m/88c942004a7302768e993949.png)
4.4.维持10秒短接,保障CPU完成现有固件擦除指令.
4.5.去掉短路跳线.在上述过程中,指示灯一直为绿色
4.6.拔掉USB到PC机的电缆给JLINK断电.(要保证后断电)
--------------------------------------------------
第三组标记有TST,是用于重置BOOTLOADER的.
--------------------------------------------------
4.0.擦除JLINK现有固件固定步骤.(步骤顺序不可变动)
4.1.打开机壳,去掉所有的连线和短路跳线.
4.2.通过连接USB到PC机给JLINK供电.
6.15.确认软件面板左边参数设定为PIOA 0 None(不选)
6.16.鼠标点击按钮Write Flash,烧写芯片
6.17.可以看见软件面板下部有文件移动的动画
6.18.软件面板下部In数值为1
6.19.烧写完毕后,指示灯变为红色,动画停止.
6.20.拔掉USB到PC机的电缆给JLINK断电,然后重新上电
6.27.设置->...\AT91-ISP v1.13\sam-ba 2.9\drv
6.28.点选->从计算机的设备驱动程序列表中选择
6.29.点选->atm6124.Sys ATMEL AT91xxxxx Test Board
6.30.点选->下一步,直到驱动程序升级完成
6.31.拔掉USB到PC机的电缆给JLINK断电,然后重新上电
7.5.弹出对话框J-Link V4.40c Firmware updata
用JLink(V8)__AXD烧...
![用JLink(V8)__AXD烧...](https://img.taocdn.com/s3/m/30b7a26448d7c1c708a145d0.png)
确定打开后,会自动打开如下图中所示的 2440init.s 文件。按 F5 或在菜单栏中点 ExecuteGo,运行之。
结果会自动弹出下面的对话框,注意红框中的文字是要求用户找到名为 u2440mon.c 的 文件并打开。
-9-
u2440mon.c 在本人笔记本电脑上源码压缩包解压缩后的路径是: F:\飞凌(FL)2440\Bootloader\源码\2440BOOT_V5.1_FL\src\u2440mon.c
-7-
找到 2440init.s 文件并打开后,如下图。按 F5 或在菜单栏中点 ExecuteGo,运行之。
运行 2440init.s 几秒钟后,按 Shift + 2440init.s 运行。 此时,这个 2440init.s 关闭与否都没关系。
F5 或在菜单栏中点 ExecuteStop,停止
-2-
图中红色小板是三口转接板。 注意: 记得要在上图红框所示 USB 插口 (在开发板电源插孔旁边) 与笔记本电脑之间连 USB 线。 但不必在烧写 BootLoader 时就连上。 二、基本过程 1、先利用 JLink 将 BootLoader 烧写到开发板上。 2、 BootLoader 烧写成功后, 开发板断电, 并将 JLink 与开发板的连接断开。 这点很重要。 不熟悉的人或初学者常常在这一步发生问题。 3、开发板重启,将 USB 线与开发板连接。 4、先下载 WinCE6.0 操作系统——开发板使用手册等资料上说,下载 WinCE6.0 之前, 要先将 Linux 的文件系统擦除!一定要记得这个提示。否则先下载了 Linux 操作系统之后,再 下载 WinCE6.0 操作系统时,就会出问题,而且还不知道为什么! ! ! 注意: 这里“操作系统”是指 Linux = 内核 + 文件系统; 或 WinCE6.0 = 内核 + EBoot 本人没有试过只下载了 Linux 内核而没有下载其文件系统时, 下载 WinCE6.0 操作系统的 后果。上面的提示没包括 Linux 内核在内,那么这样做应该没问题吧。 5、然后下载 Linux 操作系统。 注意:随板光盘上有 2.6.12 和 2.6.28 两个内核,区别只在于触摸屏驱动不同。在开发板 光盘上的文件夹 Linux2.6.12 和文件夹 Linux2.6.28 里有说明。 而且在文件夹 Linux2.6.12 中有 zImage1 和 zImage2 两个内核映像文件,分别适用于 不同尺寸的触摸屏。 本人开发板是 3.5 寸的触摸屏。 所以选用文件夹 Linux2.6.12 中 zImage1 和 qte_touch.yaffs 来下载。这样可以保证下载成功后,初次启动 Linux 时,在 QTopia 下对 触摸屏校准一次性通过。
JLink 固件烧写步骤
![JLink 固件烧写步骤](https://img.taocdn.com/s3/m/e5d1e15fc850ad02de804183.png)
JLink固件烧写步骤年前在某宝买了个JLink,使用过程中突然无法给目标板烧写程序,重装驱动也无效测试。
怀疑固件丢失,网上找到几个烧写固件的方法,设备管理器中总是没有教程中所说的“AT64XXXXX”,打开SAM-PROG v2.4选bin文件后,点writeflsh,无法下载。
于是尝试别的方法。
设备管理器中没有AT64XXXXX,但是有Bossa Program Port,所以判断JLink的硬件没有损坏,摸索一翻后终于成功。
测试平台:win10 64位,其他版本的操作系统自动测试0、插上电,短接erase 约5 秒。
拔掉JLink的USB线。
(此步可有可无,如果是正常使用的JLink,在通电情况下短接,断电再上会导致固件丢失,灯不亮。
)如图:左边红框erase,右边红框TST1、插上USB后,短接TST约10秒,确保短接良好,拔掉JLink的USB线,断开TST;2、插上USB ,此时电脑会提示发现新硬件,安装驱动,让其自动安装驱动即可。
驱动安装完成后,设备管理器COM口里有个Bossa Program Port。
3、安装sam-ba_2.10 ,可选稍后重启。
运行SAM-BA v2.10_cdc ,打开有点慢,大约有1-2分钟,甚至更长时间,注意等待。
选相应的com口,board选at91sam7s64-ek ,点connect。
4、烧写。
点红框处的图标,找到相应的bin文件,点SendFile,会提示Sending File to the target ,几秒就好了。
然后会提示,点否,对jlink重新上电即可。
做了一点微小贡献,谢谢大家。
2016.6.15 甄。
