电动葫芦设计资料

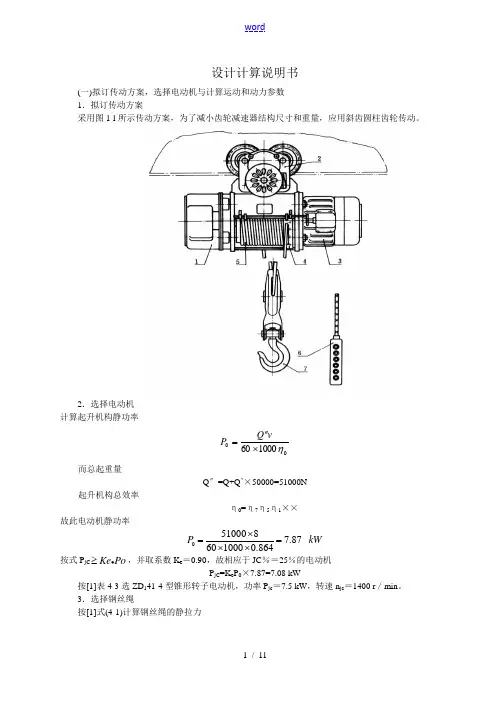

电动葫芦课程设计计算说明书
设计计算说明书(一)拟订传动方案，选择电动机与计算运动和动力参数 1．拟订传动方案采用图1-l 所示传动方案，为了减小齿轮减速器结构尺寸和重量，应用斜齿圆柱齿轮传动。
2．选择电动机 计算起升机构静功率0100060η⨯''=vQ P而总起重量Q 〞=Q+Q ’×50000=51000N起升机构总效率η0=η7η5η1××故此电动机静功率05100087.876010000.864P kW ⨯==⨯⨯按式P jC Ke Po ≥，并取系数K e ＝0.90，故相应于JC ％＝25％的电动机P jC =K e P 0×7.87=7.08 kW按[1]表4-3选ZD 141-4型锥形转子电动机，功率P jc ＝7.5 kW ，转速n jc ＝1400 r ／min 。
3．选择钢丝绳按[1]式(4-1)计算钢丝绳的静拉力07510002602020.98Q Q N m η''===⨯ 按[1]式(4-3)，钢丝绳的破断拉力[]05.5260201684000.85s n Q Q N ϕ⨯≥==按[1]的标准[2]选用6×37钢丝绳，其直径d ＝15.5mm ，2，公称抗拉强度σ＝2000MPa ，破断拉力Q s ＝178500N 。
4．计算卷简直径按[1]式(4-4)，卷筒计算直径D 0＝ed ＝20×15.5＝310 mm按标准取D 0＝300mm 。
按[1]式(4-6)，卷筒转速50100010008216.98/min 3.14300vm n r D π⨯⨯===⨯5．确定减速器总传动比与分配各级传动比总传动比35140082.4516.98n i n '==≈ 这里n 3为电动机转速，r ／min 。
分配各级传动比第一级传动比82 5.12516B AB A z i z === 第二级传动比62 3.87516C CD D z i z === 第三级传动比66 4.12516E EF F z i z === 这里Z A 、Z B 、Z C 、Z D 、Z E 和Z F 分别代表齿轮A 、B 、C 、D 、E 和F 的齿数。
1吨电动葫芦梁设计参数
1吨电动葫芦梁设计参数（最新版）目录1.引言2.1 吨电动葫芦梁的设计参数概述3.1 吨电动葫芦梁的主要设计参数详细说明3.1 负荷3.2 工作环境3.3 提升高度3.4 运行速度3.5 梁架材质3.6 安全装置4.结论正文【引言】本文主要介绍 1 吨电动葫芦梁的设计参数，以便为相关领域的工程师和设计人员提供参考。
1 吨电动葫芦梁是一种常见的起重设备，广泛应用于各种物料搬运和吊装作业。
为了确保设备的安全性能和使用寿命，了解并掌握其设计参数至关重要。
【1 吨电动葫芦梁的设计参数概述】1 吨电动葫芦梁的设计参数主要包括负荷、工作环境、提升高度、运行速度、梁架材质和安全装置等。
这些参数直接影响设备的性能、安全和使用寿命。
【1 吨电动葫芦梁的主要设计参数详细说明】【3.1 负荷】负荷是电动葫芦梁承受的最大重量。
1 吨电动葫芦梁的负荷即为 1 吨。
在实际应用中，应根据所需承载物品的重量选择适当负荷的电动葫芦梁。
【3.2 工作环境】工作环境主要包括温度、湿度和空气中的腐蚀性气体等因素。
1 吨电动葫芦梁的工作环境应根据具体使用场景进行选择，以确保设备正常运行和延长使用寿命。
【3.3 提升高度】提升高度是指电动葫芦梁可以将物品提升到的最大高度。
1 吨电动葫芦梁的提升高度应根据实际需求进行选择，以满足吊装作业的需要。
【3.4 运行速度】运行速度是指电动葫芦梁在空载和满载情况下的运行速度。
1 吨电动葫芦梁的运行速度一般包括快速、正常和慢速等不同档位，以满足不同作业场景的需求。
【3.5 梁架材质】梁架材质直接影响电动葫芦梁的强度和稳定性。
1 吨电动葫芦梁通常采用高强度的铝合金或钢材制作，以确保设备的安全性能和使用寿命。
【3.6 安全装置】为了保证电动葫芦梁的安全性能，设备上通常配备有安全装置，如限位开关、过载保护等。
这些安全装置可以有效防止设备在运行过程中的意外事故。
【结论】1 吨电动葫芦梁的设计参数是设备性能和安全的重要保障。
5吨三速电动葫芦的设计
本次设计的是5吨的葫芦，属于起重设备的小吨位设计，结合电葫芦的生产现状和使用情况由[1]选用锻造单钩。
4.3.2吊钩的尺寸设计
电动葫芦结构紧凑、使用点、线结合，自重轻、体积小、维修方便、经久耐用等特点而广泛应用。现在市场上以单制的要求。
1.2 电动葫芦生产与发展趋势
电动葫芦是一种产量大、使用面广的轻小型起重设备。我国目前生产、使用的电动葫芦绝大多数是 1963年联合设计的 CD/MD 型 ,此外还少量生产、使用 AS型和TV型电动葫芦。就其设计质量的综合评价 ,是不尽如人意的。电动葫芦更新换代慢 ,开发周期长 ,产品标准化、通用化水平不高 ,生产准备工作量大 ,投产上市速度慢的机械设备。因此缩短设计生产周期、提高设备的利用效率向多用途、高效率的方向发展。
电动葫芦起升机构的排列主要为电动机、减速器和卷筒装置3个部件。排列方式有平行轴a和同轴式b两种方式，见图1
图1 起升机构部件排列图
1电动机 2减速器 3卷筒装置
本设计优先选用b方案，电机、减速器、卷筒布置较为合理。减速器的大齿轮和卷筒连在一起,转矩经大齿轮直接传给卷筒,使得卷筒只受弯矩而不受扭矩。其优点是机构紧凑，传动稳定，安全系数高。减速器用斜齿轮传动,载荷方向不变和齿轮传动的脉动循环,对电动机产生一个除弹簧制动的轴向力以外的载荷制动轴向力。当斜齿轮倾斜角一定时,轴向力大小与载荷成正比,起吊载荷越大,该轴向力也越大,产生的制动力矩也越大;反之亦然。它可以减小制动弹簧的轴受力,制动瞬间的冲击减小,电动机轴受扭转的冲击也将减小,尤其表现在起吊轻载荷时,提高了电动机轴的安全性。
电动葫芦设计计算说明书讲解
电动葫芦设计题目：根据下列条件设计电动葫芦起升机构的齿轮减速器。
已知：额定起重量Q ＝6t ，起升高度H ＝9m ，起升速度v ＝8m ／min ，工作类型为中级：JC ％＝25％，电动葫芦用于机械加工车间，交流电源(380V)。
解：(一)拟订传动方案，选择电动机及计算运动和动力参数 1．拟订传动方案采用图4-l 所示传动方案，为了减小齿轮减速器结构尺寸和重量，应用斜齿圆柱齿轮传动。
2．选择电动机按式(4-2)、式(4-7)和式(4-8)，起升机构静功率0100060η⨯''=vQ P而总起重量Q ”=Q+Q ’=60000+0.02×60000=61200N起升机构总效率η0=η7η5η1=0.98×0.98×0.90=0.864故此电动机静功率kW P 44.9864.01000608612000=⨯⨯⨯=按式(4-9)，并取系数K e ＝0.90，故相应于JC ％＝25％的电动机P jC =K e P 0=0.90×9.44=8.5 kW按表4-3选ZD 141-4型锥形转子电动机，功率P jc ＝13 kW ，转速n jc ＝1400 r ／min 。
3．选择钢丝绳按式(4-1)。
钢丝绳的静拉力N m Q Q 3122498.026120070=⨯=''=η 按式(4-3)，钢丝绳的破断拉力按标准[2]选用6×37钢丝绳，其直径d ＝18mm ，断面面积d ＝89.49mm 2，公称抗拉强度σ＝1770MPa ，破断拉力Q s ＝204200N 。
4．计算卷简直径按式(4-4)，卷筒计算直径D 0＝ed ＝20×18＝360 mm按标准取D 0＝355mm 。
按式(4-6)，卷筒转速min /35.1435514.3281000100005r D vm n =⨯⨯⨯==π5．确定减速器总传动比及分配各级传动比总传动比54.9735.14140053≈=='n n i 这里n 3为电动机转速，r ／min 。
电动葫芦设计流程和公式计算

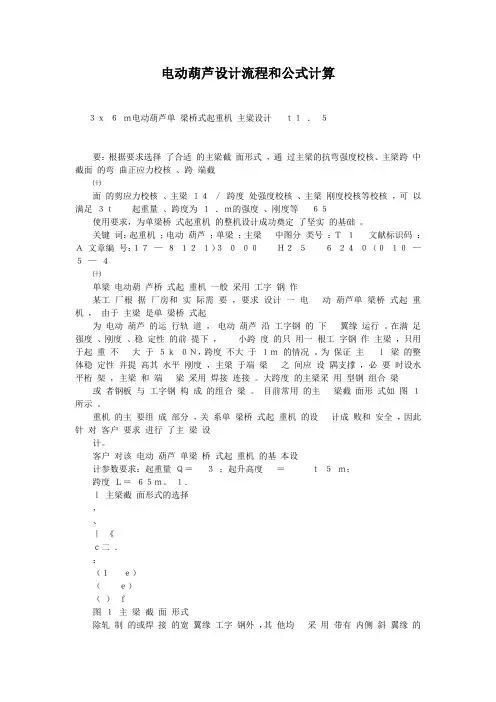

电动葫芦设计流程和公式计算３ｘ６ｍ电动葫芦单梁桥式起重机主粱设计ｔ１．５要：根据要求选择了合适的主梁截面形式，通过主梁的抗弯强度校核、主梁跨中截面的弯曲正应力校核、跨端截㈩面的剪应力校核、主梁１４／跨度处强度校核、主梁刚度校核等校核，可以满足３ｔ起重量、跨度为１．ｍ的强度、刚度等６５使用要求，为单梁桥式起重机的整机设计成功奠定了坚实的基础。
关键词：起重机；电动葫芦；单梁；主梁中图分类号：Ｔ１文献标识码：Ａ文章编号：１７—８１２１）３０００Ｈ２５６２４０（０１０—５—４㈩单梁电动葫芦桥式起重机一般采用工字钢作某工厂根据厂房和实际需要，要求设计一电动葫芦单梁桥式起重机，由于主梁是单梁桥式起为电动葫芦的运行轨道，电动葫芦沿工字钢的下翼缘运行。
在满足强度、刚度、稳定性的前提下，小跨度的只用一根工字钢作主梁，只用于起重不大于５ｋ０Ｎ，跨度不大于１ｍ的情况。
为保证主ｌ梁的整体稳定性并提高其水平刚度，主梁于端梁之间应设隅支撑，必要时设水平桁架，主梁和端梁采用焊接连接。
大跨度的主梁采用型钢组合梁或者钢板与工字钢构成的组合梁。
目前常用的主梁截面形式如图１所示。
重机的主要组成部分，关系单梁桥式起重机的设计成败和安全，因此针对客户要求进行了主梁设计。
客户对该电动葫芦单梁桥式起重机的基本设计参数要求：起重量Ｑ＝３；起升高度＝ｔ５ｍ；跨度Ｌ＝６５ｍ。
１．ｌ主梁截面形式的选择，、｜《ｃ二．：（１ｅ）（ｅ）（）ｆ图１主梁截面形式除轧制的或焊接的宽翼缘工字钢外，其他均采用带有内侧斜翼缘的工字钢。
对于大跨度的还应该设置水平走台。
对于大吨位、大跨度的主梁也有采用一钢板为翼缘的箱形梁（２）图ａ，或以型钢为翼缘的箱形梁（２）图ｂ。
由于要求的吨位分析图１所示的主梁主要截面形式，ａ、ｃ图主要用于小吨位小跨度的起重机；、ｂｄ图不美观，并且其焊接工艺比较难，也不能使用于比较大的吨位的起重机；ｄ图使用于大吨位、大跨度的起重机，焊接工艺比较多，加工的时候比较复杂，和跨度并不是很大，故不选用这两种箱形梁。
电动葫芦课程设计
电动葫芦课程设计引言钢丝绳电动葫芦以其结构紧凑, 性能优越, 净空尺寸小, 精确定位, 操作舒适，并且安全可靠，广泛应用于工程机械、航空航天、风电、核电、汽车制造、金属加工、造纸行业等领域。
对于传统的钢丝绳电动葫芦，即对于 C 形布置结构的钢丝绳电动葫芦，由于受到起升驱动尺寸限制，其卷筒直径一般在400 mm 左右，起升高度一般在 6 ～ 40 m 之间，其钢丝绳缠绕方式所示。
随着起升高度的增大，钢丝绳需缠绕的圈数越多，从而使卷筒越长，稳定性变差，钢丝绳的排绳和受力就越不好,机加工就会越困难。
而在一些特定场合，如岸边集装箱起重机( 以下简称岸桥) 上所需的检修桥式起重机( 以下简称桥机)，起重量为10 t，起升高度达到63 m。
因此,普通钢丝绳电动葫芦已经无法满足该工况的特殊需求。
1 常规解决方案为满足岸桥上检修桥机大起升高度的需要，起升高度达到63 m，以往的设计大多采用2 台10 t 钢丝绳电动葫芦并联抬吊的形式，其布置方式，钢丝绳缠绕形式。
由于2 台电动葫芦并联抬吊，造成电动葫芦小车的基距增大，从而造成维修起重机的小车工作盲区加大，这就意味着岸桥的整个机房必须加大，进一步造成岸桥的成本增加，而且无法很好地满足检修、维修工作。
双层缠绕钢丝绳电动葫芦设计2.1 设计依据额定起重量：G n =12.5 t ；起升高度：63 m ；起升速度：1 ～ 10 m/min。
左右极限尺寸：左极限735 mm，右极限1 060 mm。
2.2 设备构成该设备与传统钢丝绳电动葫芦相比较，其主要构成部件较为相似，由起升制动电机、起升减速器、卷筒组、定滑轮梁、端梁装置和电控箱等组成。
2.3 双层钢丝绳缠绕系统设计双层钢丝绳缠绕系统主要由卷筒、第一层钢丝绳、第二层钢丝绳、第一层钢丝绳导绳器、第二层钢丝绳导绳器、平衡滑轮、吊钩滑轮等组成。
1）钢丝绳缠绕方式采用单根钢丝绳双层同向缠绕的方式：钢丝绳两端分别固定于卷筒的同一端部，钢丝绳的一端在卷筒上卷绕形成第一层钢丝绳，钢丝绳的另一端在卷筒与第一层钢丝绳上卷绕形成第二层钢丝绳。
课程设计电动葫芦设计
课程设计说明书课程名称：机械综合课程设计设计题目：钢丝绳电动葫芦起升用减速器设计课程设计时间：指导教师：班级：学号：姓名：目录1 题目分析 (3)2 设计计算 (3)1)电动机的确定 (3)2）总体设计计算 (4)3 齿轮的设计计算与校核 (6)1）第一对齿轮的设计与校核 (6)2）第二对齿轮的设计与校核 (11)3）第三对齿轮的设计与校核 (15)4 轴的设计与危险轴的校核 (19)5 课程设计总结 (22)6 参考文献 (22)1 题目分析电动葫芦是一种常用的搬运设备，在工厂中使用十分广泛。
电动葫芦由两部分组成，即行走机构和提升机构。
下面分别介绍各组成部分。
1．行走机构组成：行走电动机、传动机构两部分组成。
2．提升机械组成：提升电动机、卷扬机构、机械制动器（一般为盘式制动器）。
3．制动器介绍：电动葫芦（或起重机）的提升机构一定要有机械制动装置，当物体起吊到一定高度后全靠机械制动器将其制停在空中。
制动器的工作机理有液压驱动、气压驱动和牵引电磁铁驱动。
不同的驱动方式其制动的性能也不相同。
在小型电动葫芦上一般采用电磁驱动制动器。
电动葫芦（或起重机）上提升机构采用的制动器种类繁多，在小型电动葫芦上较多采用的制动器是盘式制动器，盘式制动器又称为碟式制动器。
盘式制动器重量轻、构造简单、调整方便、制动效果稳定。
为了安全起见，在起重设备上一般均采用常闭式制动器。
所谓常闭式是指在电磁机构不得电的情况下，制动器处于制动状态。
制动器安装在电动机的一端，一般情况是封闭的，用眼晴直接是看不到的，但这没有关系，一般会将牵引电磁铁的线圈引出线留在外面。
我们只要将线圈接正确就行。
当电动机得电的同时（接触器吸合时），制动器的牵引电磁铁也同时得电，制动器打开。
这种联接方式的优点是，当发生停电事故时可以立即进行制动以避免事故的发生。
其缺点是制动瞬间设备的机械抖动较大。
2 设计计算1)电动机的确定由公式得：P=FV/1000=GV/1000=10000×(4/60)/1000=0.67kwⅠ与电机Ⅱ与ⅠⅢ与Ⅱ输出轴与Ⅲ筒与输出轴总ηηηηηη==0.96×(0.99×0.99)×(0.99×0.99)×(0.99×0.99)×0.98 =0.8857 电动机功率：d p =w p /总η=0.67/0.8857=0.75266kw由于钢丝绳电葫芦起吊和停止时有一些冲击，根据冲击程度一般使用系数A k =1.4故p ≥1.4d p =1.0537kw电机转速取:n 电=1380r/min由于功能需要，采用锥形转子电机。
电动葫芦详细设计论文
2 钢丝绳的选取（1）钢丝绳最大拉力F max根据设计要求，起重重量为0.5t ，按照构造宜紧凑的原则,选用滑轮组倍率：a=2。
N a F 294022.18.9500mgk max =⨯⨯==………………………（2.1）k ：安全系数；取1.2。
（2）钢丝绳直径dmm 8.42940089.0d max =⨯==F C ………………………（2.2） C ：选择系数；查[5]P8-10表8.1-8，取C=0.089。
（3）选取钢丝绳由表[1]8.1-11，选用钢丝绳的型号为：6x19+IWS ，右向捻。
图2.1 6x19+IWS 钢丝绳3 卷筒的尺寸确定及强度验算（1）卷筒选取由[5]P8-41表8.1-52,选用C 型卷筒结构 （JB/T9006.2-1999），单层单联卷筒。
图3.1 C 型卷筒结构（2）卷筒直径DD>=d(e-1)=4.8(25-1)=115.2………………………………（3.1） 取160mm（3）卷筒上有螺旋槽部分长L 0p z D aH L )max (100+⋅=π…………………………………………（3.2） mm 3667)68.164212000(=⨯+⨯⨯=πH max ：最大起升高度；H max =12m 。
A ：滑轮组倍率；a=2。
D 0：钢丝绳中心算起的卷筒直径；mm 8.1648.4160d 0=+=+=D D 。
Z 1：安全圈数； 1.5Z 1≥，取Z 1=6。
P ：绳槽槽距；查[5]P8-39表8.1-49，取P=7mm 。
（4）卷筒总长L dmm 433212323662d 210=+⨯+=++=L L L L ……………（3.3）L 1：无绳槽卷筒端部尺寸；L1=23mm 。
L 2：固定钢绳所需长度；21mm 733P L 2=⨯==。
（5）卷筒壁厚δmm 12mm 2.13~2.910~616002.0mm1210~602.0，取）（）（=+⨯=∴≥+=δδD ………（3.4）（6）单层卷绕卷筒压应力'1σ[]bc MP p F A σδσ≤=⨯⨯=⋅=a 25.26712294075.0max 1'1 ……………（3.5）故安全。
1吨电动葫芦梁设计参数
1吨电动葫芦梁设计参数
摘要：
1.引言
2.设计参数的具体内容
3.应用范围和注意事项
4.结论
正文：
1.引言
电动葫芦梁是一种常用的起重设备，广泛应用于各种物料的起重、搬运和装卸等作业中。
为了确保电动葫芦梁的安全、稳定和高效运行，设计参数的合理设置和选取至关重要。
本文将对1 吨电动葫芦梁的设计参数进行详细介绍。
2.设计参数的具体内容
(1) 载重量：1 吨
(2) 工作电压：380V
(3) 工作电流：12A
(4) 提升速度：2-12 米/分钟
(5) 梁身长度：2-10 米
(6) 梁身宽度：2-3 米
(7) 轨道间距：2-3 米
(8) 轨道形式：直线轨道或曲线轨道
(9) 起重高度：≤30 米
(10) 工作环境温度：-10℃至+40℃
3.应用范围和注意事项
(1) 应用范围：1 吨电动葫芦梁适用于各种物料的起重、搬运和装卸等作业，特别适用于工厂、仓库、码头、建筑工地等场所。
(2) 注意事项：
1) 在使用前，应检查设备的安全性能，保证安全装置齐全、完好；
2) 操作人员应经过专业培训，熟悉设备性能和操作规程；
3) 设备运行过程中，不得进行检修和调整；
4) 应定期对设备进行维护和保养，延长使用寿命。
4.结论
1 吨电动葫芦梁的设计参数合理设置和选取，可以确保设备的安全、稳定和高效运行。
在使用过程中，应注意遵守相关安全规定和操作规程，确保人员和设备的安全。
电动葫芦控制系统的设计
电动葫芦控制系统的设计一、硬件设计1.电源系统：电动葫芦控制系统需要一个稳定的电源系统，以提供适量的电力给电机驱动电动葫芦的运行。
可以采用交流电源或者直流电源，根据具体需求进行选择。
2.电机驱动系统：电动葫芦通常采用交流电机或者直流电机进行驱动。
对于交流电机，可以采用变频器进行变频控制，以实现电动葫芦的正反转和速度调节；对于直流电机，可以采用可调速电机控制器进行驱动。
3.传感器系统：为了实现电动葫芦的智能控制，可以在系统中加入各种传感器，如称重传感器、位置传感器、限位传感器等，以实现负荷检测、位置检测和运行范围限制等功能。
4.控制器系统：电动葫芦控制器系统可以采用单片机或者PLC进行控制。
单片机可以提供较为简单的控制功能，适合于小型的电动葫芦；而PLC则可以提供更强大的控制功能，适合于大型的电动葫芦。
二、软件设计1.控制算法设计：根据电动葫芦的具体要求，设计适当的控制算法。
常见的控制算法有PID控制算法、模糊控制算法和神经网络控制算法等，可以根据实际情况进行选择和调整。
2.用户界面设计：电动葫芦控制系统需要提供一个用户界面，以便操作人员对电动葫芦进行控制。
可以采用触摸屏、按键或者远程操控等方式进行设计，使得操作便捷、直观。
3.数据管理设计：电动葫芦控制系统需要提供数据管理功能，可以记录和管理电动葫芦的运行数据，以供后续分析和优化。
可以采用数据库进行数据管理，也可以设计相应的数据处理算法进行处理和存储。
三、安全性考虑1.固定保护装置：电动葫芦在使用过程中需要设置固定保护装置，如防止起重货物下滑的制动装置、防止溃坝的溃坝装置等，以确保工作环境的安全。
2.安全开关：电动葫芦需要设置安全开关，以便在发生紧急情况时立即停止电动葫芦的运行。
安全开关可以根据需要设置在不同位置和角度，保证操作人员的安全。
3.防护罩：电动葫芦的关键部件和运动部件需要设置防护罩，以防止操作人员因接触到危险部位而发生意外伤害。
4.报警系统：电动葫芦可以设置报警系统，以监测电动葫芦的运行状态和异常情况，并通过声光报警等方式提醒操作人员及时采取措施。
电动葫芦设计说明书
合肥工业大学课程设计说明书设计题目：电动葫芦学生姓名：张蒙祺学号：20070558专业班级：机械设计07-6指导教师：黄康赵小勇尤涛2011年1月22日摘要电动葫芦简称电葫芦,是一种轻小型起重设备。
应用领域：提升、牵移、装卸重物，如各种大中型砼、钢结构及机械设备的安装和移动，适用于建筑安装公司、厂矿的土木建筑工程及桥梁施工、电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备。
关键词：起重机械电动葫芦Electric hoist is a kind of small lifting equipment .Application areas: promotion, led moving, loading and unloading heavy objects, such as various sized concrete, steel and mechanical equipment installation and mobile, for construction and installation companies, factories and mines in the civil construction and bridge construction, electricity, shipbuilding, automobile manufacturing , Buildings, roads, bridges, metallurgical, mining, slope tunnels, wells and other infrastructure construction management protection of mechanical equipment.Keywords：Lifting Mechanical Electric hoist目录1 引言 (5)2 设计任务书 (6)3 起升机构动力学计算 (7)3.1 钢丝绳最大拉力 (7)3.2 钢丝绳直径的计算与选择 (7)3.3 卷筒结构及尺寸计算与选择 (8)3.3.1 卷筒绳槽尺寸 (8)3.3.2 卷筒直径 (8)3.3.3 卷筒长度 (8)3.3.4 卷筒厚度 (9)3.3.5卷筒转速 (9)3.3.6 卷筒强度计算 (9)3.4 电动机选择 (10)3.4.1 电动机类型选择 (10)3.4.2 电动机容量的确定及发热校核 (11)4 传动系统设计及计算 (13)4.1 传动方案的拟定及传动比计算 (13)4.2 行星齿轮传动的齿数确定 (14)4.2.1 传动比条件 (14)4.2.2 通同心条件 (15)4.2.3 邻接条件 (15)4.2.4 装配条件 (16)4.2.5 齿数的确定 (16)5 传动装置的承载能力和效率计算 (16)5.1 行星齿轮传动的受力分析 (16)5.2 行星齿轮传动承载能力计算 (17)5.2.1按齿面接触强度计算小齿轮分度圆直径 (17)5.2.2 按齿轮弯曲强度计算齿轮模数 (18)5.3 行星齿轮传动的效率计算 (19)6 运行机构的设计计算 (20)6.1运行机构方案设计 (20)6.2 运行机构中车轮、轨道的选择 (20)6.2.1 车轮 (20)6.2.2 轨道 (21)6.3 运行机构中电动机及制动器的选择 (23)6.3.1 运行阻力的计算 (23)6.3.2 运行机构驱动电动机的选择 (24)6.4 运行机构中减速器装置的设计计算 (26)6.4.1 结构形式 (26)6.4.2 传动比分配 (26)6.4.3 各轴运动学和动力学参数 (26)6.4.4 传动零件的设计 (27)7 电动葫芦的电气控制 (28)8 参考文献 (29)1 引言电动葫芦是一种轻小型起重设备，具有体积小，自重轻，操作简单，使用方便等特点，用于工矿企业，仓储码头等场所。
机械产品综合课程设计-电动葫芦设计
式中的Rdm和Rdn应代 入相应的正负号。
图4-9 力的坐标变换
下一页
这样，Rdx和Rdy就与齿轮F上的作用力及重物对输出轴Ⅳ的作 用力处在同一坐标系统内。这就可以在xdy坐标系统内进行力 的分析和计算。 轴Ⅱ和轴Ⅲ的作用力分析可按上述方法参照进行。
下一页
三、实例 [例题4-1]根据下列条件设计电动葫芦起升机构的齿轮减速器。 已知：额定起重量Q＝5t，起升高度H＝6m，起升速度v＝8m／ min，工作类型为中级：JC％＝25％，电动葫芦用于机械加工 车间，交流电源(380V)。
0.5
1
6，9，12
8
8
20
20
4.8
7.4
0.8
1.5
2
3
6，9，12，18，24， 30
8
8
20
20
11
13
6×37(GB1102-74)
三相交流380V 50Hz
中级JC25％
3.0
4.5
5
10
9,12,18,24,30
8 20 15.5
7 20 15.5
7.5
13
1380
1380
1380
1380
2．按齿根弯曲强度条件设计 ………………
卷筒转速
(4-6)
这里v为起升速度(m／min)， 其余符号含义同前。
图4-5卷筒直径下一页
3．选择起重电动机 起重电动机的静功率
式中Q“——总起重量N； v——起升速度，m／min；
η0——起升机构总效率； η7——滑轮组效率，一般η7＝0.98～0.99； η5——卷筒效率，η5＝0.98； η1——齿轮减速器效率，可取为0.90～0.92。 为保证电动机的使用性能，并满足起重机的工作要求，应选择相应于 电动葫芦工作类型(JC％值)的电动机，其功率的计算公式为：
1吨电动葫芦梁设计参数
1吨电动葫芦梁设计参数（原创实用版）目录1.1 吨电动葫芦梁的概述2.设计参数的详细说明3.参数设计的重要性和影响因素4.参数设计的具体步骤5.设计参数的实际应用案例正文一、1 吨电动葫芦梁的概述1 吨电动葫芦梁是一种常见的起重设备，其主要由电动葫芦和金属梁组成，可以广泛应用于各种场合，如工厂、仓库、建筑工地等，用于吊装和搬运货物。
二、设计参数的详细说明1 吨电动葫芦梁的设计参数主要包括以下几个方面：1.梁的长度：根据使用环境和需求来确定，一般会在 2-10 米之间。
2.梁的宽度：同样根据使用环境和需求来确定，一般会在 1-3 米之间。
3.梁的高度：主要取决于电动葫芦的类型和安装方式，通常在 1-2 米之间。
4.电动葫芦的参数：包括起重能力、起重速度、起重高度等，这些都是根据实际需求来选择的。
三、参数设计的重要性和影响因素参数设计是 1 吨电动葫芦梁设计的关键，它的好坏直接影响到设备的使用效果和寿命。
参数设计的主要影响因素包括使用环境、设备需求、安全因素等。
四、参数设计的具体步骤参数设计的具体步骤包括：1.确定使用环境和需求：这是参数设计的基础，只有了解使用环境和需求，才能设计出合适的参数。
2.选择合适的电动葫芦：根据使用环境和需求，选择起重能力、起重速度、起重高度等参数合适的电动葫芦。
3.确定梁的长度、宽度和高度：根据使用环境和需求，以及电动葫芦的参数，确定梁的长度、宽度和高度。
4.校核设计参数：对设计的参数进行校核，确保其满足使用环境和需求，同时符合安全标准。
五、设计参数的实际应用案例在某工厂的仓库，需要安装 1 吨电动葫芦梁来搬运货物。
根据仓库的实际情况，我们选择了长度为 5 米，宽度为 1.5 米，高度为 1.8 米的电动葫芦梁。
电动葫芦的参数为：起重能力 1 吨，起重速度 5 米/秒，起重高度 3 米。
1吨电动葫芦梁设计参数
1吨电动葫芦梁设计参数摘要：1.1 吨电动葫芦梁的概述2.设计参数的详细说明3.参数设计的重要性和影响因素4.结论正文：1.1 吨电动葫芦梁的概述1 吨电动葫芦梁是一种起重设备，主要用于各种吊装作业，如货物的装卸、设备的搬运等。
其载重量为1 吨，具有较高的起重能力。
电动葫芦梁采用电动机驱动，操作方便，效率高。
在现代工业生产和物流领域中，1 吨电动葫芦梁发挥着重要作用。
2.设计参数的详细说明在设计1 吨电动葫芦梁时，需要考虑以下参数：(1) 跨度：葫芦梁的跨度是指梁的两个支撑点之间的距离。
根据不同的作业环境和需求，可以选择合适的跨度。
常见的跨度有3 米、5 米、7 米等。
(2) 载重量：1 吨电动葫芦梁的载重量为1 吨，即1000 千克。
在实际应用中，需要根据吊装物品的重量选择合适的葫芦梁。
(3) 起升高度：起升高度是指葫芦梁可以将物品提升到的最高高度。
一般来说，起升高度越高，葫芦梁的吊装能力越强。
常见的起升高度有3 米、5 米、7 米等。
(4) 工作速度：工作速度是指葫芦梁在空载状态下，将吊钩从最低位置提升到最高位置所需的时间。
工作速度越快，作业效率越高。
常见的工作速度有0.5 米/秒、1 米/秒等。
(5) 电机功率：电机功率是电动葫芦梁的动力来源，影响着葫芦梁的吊装能力。
一般来说，电机功率越大，葫芦梁的吊装能力越强。
常见的电机功率有1.5 千瓦、3 千瓦等。
3.参数设计的重要性和影响因素参数设计对于1 吨电动葫芦梁的性能和使用寿命具有重要影响。
合理的参数设计可以提高葫芦梁的作业效率，降低故障率，延长使用寿命。
在设计过程中，需要综合考虑以下因素：(1) 实际需求：根据实际吊装作业的需求，选择合适的参数，如跨度、载重量等。
(2) 工作环境：考虑工作环境的温度、湿度、有无腐蚀性等因素，选择适合的参数。
(3) 安全因素：在参数设计过程中，要充分考虑安全因素，如起升高度、工作速度等，以防止发生意外事故。
吨电动葫芦梁设计参数及检验值
吨电动葫芦梁设计参数及检验值电动葫芦梁是一种常用于重物起重和搬运的设备，由起重机构和电动机构组成。
下面将介绍电动葫芦梁的设计参数及检验值。
设计参数：1.起重量（SWL）：电动葫芦梁的起重量是指能够起重的最大重量。
通常以吨（t）为单位进行衡量，常见的起重量有1吨、2吨、5吨等。
2. 跨度（span）：电动葫芦梁的跨度是指两个支撑点之间的水平距离，通常以米（m）为单位进行衡量。
3. 起升高度（lifting height）：电动葫芦梁的起升高度是指从起升位置到最高抬升位置的垂直距离，通常以米（m）为单位进行衡量。
4. 工作级别（working level）：电动葫芦梁的工作级别是指设备能够承受的工作条件，根据国家标准，常见的工作级别有M3、M4等。
检验值：1. 最大静载荷（maximum static load）：电动葫芦梁在不工作状态下能够承受的最大静载荷。
通常以电动葫芦梁自重之和加上最大起重量来计算。
2. 起升速度（lifting speed）：电动葫芦梁的起升速度是指起重物体在垂直方向上上升的速度。
通常以米/分为单位进行衡量。
3. 制动类型（brake type）：电动葫芦梁的制动系统有两种常见类型，分别是机械制动和电磁制动。
机械制动主要依靠摩擦力来实现制动，而电磁制动则是通过电磁力来实现制动。
4. 电机功率（motor power）：电动葫芦梁的电机功率是指电动机输出的功率。
通常以千瓦（kW）为单位进行衡量。
5. 外形尺寸（dimensions）：电动葫芦梁的外形尺寸包括整体高度、整体宽度和整体长度等。
这些尺寸要与使用场地的限制相匹配，以确保设备可以顺利运行。
以上是电动葫芦梁的设计参数及检验值的一些介绍。
具体的设计参数和检验值需要根据实际产品的型号和要求进行确定。
在使用电动葫芦梁时，需要严格按照相关标准进行检验和验收，以确保设备的安全可靠性。
1吨电动葫芦梁设计参数
1吨电动葫芦梁设计参数一、引言电动葫芦梁是一种用于吊装和运输重物的起重设备，广泛应用于工业生产和仓储物流领域。
本文将详细介绍一吨电动葫芦梁的设计参数，包括起重量、起升高度、工作级别、运行速度等重要设计要素。
二、起重量一吨电动葫芦梁的起重量指其最大承载能力，也就是能够安全起吊的重物重量上限。
起重量是设计电动葫芦梁时最重要的参数之一，它决定了设备的使用范围和应用场景。
一吨电动葫芦梁适用于吊装和移动重量在一吨以内的物体。
三、起升高度起升高度是指电动葫芦梁可以将重物提升到的最高位置。
一吨电动葫芦梁的起升高度应根据实际使用需求确定，可以通过增减葫芦的卷筒数或延长起重链条长度来达到不同的起升高度。
四、工作级别工作级别是电动葫芦梁按照使用频率和工作时间来分类的重要参数。
一吨电动葫芦梁通常采用M3级别，即中等工作级别。
M3级别适用于一般工业生产场所，工作效率高，使用寿命长。
五、运行速度运行速度是电动葫芦梁在起升、运动过程中的速度参数。
一吨电动葫芦梁的运行速度应根据实际需求确定，通常包括起升速度、水平运行速度和横向移动速度。
起升速度决定了起升效率，水平运行速度和横向移动速度决定了葫芦梁的工作效率和安全性。
六、安全性能一吨电动葫芦梁的设计还应考虑到安全性能。
包括具备过载保护、限位保护、防护装置等安全功能，并符合相关国家标准和规定。
七、其他考虑因素除了上述参数外，还有一些其他因素需要考虑：1.电动葫芦梁的外形尺寸和重量：需要满足工作场所的要求，并便于搬运和安装。
2.控制方式：可以选择手动控制或遥控控制，以适应不同的操作需求。
3.耐用性和维护性：电动葫芦梁应具备良好的耐用性和易维护性，以减少维修和更换零部件的成本。
结论本文介绍了一吨电动葫芦梁的设计参数，包括起重量、起升高度、工作级别、运行速度等重要要素。
在设计和选择电动葫芦梁时，需要根据具体的使用需求和工作场景，综合考虑各个参数，以确保设备的安全性和工作效率。
```m ar kd ow n1吨电动葫芦梁设计参数一、引言电动葫芦梁是一种用于吊装和运输重物的起重设备，广泛应用于工业生产和仓储物流领域。
电动葫芦详细cad设计图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吊葫芦的种类1．拉葫芦：手拉葫芦是以焊接环链作为挠性承载件的起重工具，也可与手动单轨小车配套组成起重小车，用于手动梁式起重机或者架空单轨运输系统。
2．手扳葫芦：定义：手扳葫芦是由人力通过手柄扳动钢丝绳或链条等运动机构来带动取物装置运动的起重葫芦。
适用范围：它广泛用于船厂的船体拼装焊接，电力部门高压输电线路的接头拉紧，农林、交通运输部门的起吊装车、物料捆扎、车辆拽引以及工厂等部门的设备安装、校正等。
分类：根据承载件的不同可分钢丝绳手扳葫芦和环链手扳葫芦。
3．环链电动葫芦：适用范围：环链电动葫芦是以焊接园环链作为承载的电动葫芦。
与钢丝绳电动葫芦相比，结构更加轻巧，价格更便宜。
分类：固定式／单轨小车式4．钢丝绳电动葫芦：适用范围：钢丝绳电动葫芦是以钢丝绳作为承载的电动葫芦，结构紧凑、自身轻、效率高、操作简便。
配备运行小车可作为架空单轨起重机和电动但梁、电动悬挂等起重机的起升机构。
分 类： 固定式／单轨小车式／双梁葫芦小车式／单主梁角形葫芦小车式设计目的吊装质量在50-100kg 的轻型零件，如果选用整套的行星齿轮减速吊葫芦，因其刹车机构和联轴器的故障率较高，易损件不易购全，会经常影响生产。
下面设计的是结构简单，经济耐用的简易吊葫芦。
工作原理吊具以Y801-4型异步电机为动力源，经三角带传动力传递给蜗杆，该传动起过载保护作用；然后由蜗轮、蜗杆机构产生反向自锁并经蜗轮减速后传递至卷筒，使一端缠绕在卷筒上的钢丝绳带动吊钩产生提升运动，电机反转则产生下降运动。
整套机构悬挂于工字钢横梁上，借助人力可左右平移。
主要技术参数综合考虑工件吊的柔和性、准确性和工作效率，我们将提升速度v 规定在0.10~0.12m/s 之间，吊具主要技术参数如下：电机功率 kW N 55.0=电机转速 min /1500r n =大皮带轮直径 mm D 801=小皮带轮直径 mm D 712=蜗轮齿数 322=Z蜗杆头数 11=Z卷筒直径 mm d 1001=钢丝直径 mm d 82=由以上技术参数可求得v 的近似值：())/(118.060*80*32*21*71*1500*8100*14.360*2)(121221s m D Z Z nD d d v =+=+=π 理论所得提升速度符合实际要求。
此项设计非常适用于中小型企业。
设计与校核一：电动机的选择。
三相交流异步电动机（即三相交流鼠龙式感应电动机）的结构简单，价格低廉，维护方便可直接接于三相交流电网中，因此，在工业上应用最为广泛设计时应考虑优先选用。
参考《机械设计课程设计》根据设计要求，电动机N<1KW n=1500r/min 有两种电机供选择，分别为：Y801-4 N=0.55 Y802-4 N=0.75 在功率要求不高的情况下有限选用Y801-4三相异步电动机。
相关参数为：额定功率：0.55KW额定电流：1.5A转速：1390r ·p ·m效率：73%最大转矩：2.2。
二、三角带的选择。
三角胶带的型号选择：由于功率N 在0.45-0.75之间，所以选用O 型三角胶带。
小皮带轮的直径1D 的选择：查表选定 小皮带轮直径为71此时相应槽角为34度。
大皮带轮的直径2D 的选择：212/n n D =21iD D =式中i-------传动比 取大皮带轮直径为80。
皮带速度V ：s m n D V /57.560000/11==π一般情况下s m V /25<最适当的速度是s m V /25~15=。
初定中心距'A ：5.1/2'=D A 得120'=A 。
开口传动h D D A ++=)(55.021min)(221max D D A +=所以初定中心踞符合要求。
三角带的计算长度L ：()23.4774)(2'212212''=-+++=A D D D D A L π按照〈机械零件设计手册〉表10-2 可得最接近的标准长度为469 内周长度为450。
绕转次数U ：40/1000<=L V U ，则绕转次数为11.87次/s 。
实际中心距A ：8.1152/)(''=-+=L L A A 安装三角胶带必须的最小中心距84.1152/)(''=-+=L L A A补偿三角胶带伸长所需的最大中心距87.12903.0max =+=L A A 。
小皮带轮的包角：35.175/)(6018012=--=A D D α开口传动︒>120α。
三角带的根数：11210≤=K K N N Z 得Z=2.38 取Z=3。
0N ----单根三角胶带能传递的功率（kw ）见〈机械零件设计手册〉表10-51K ------工作情况系数 表10-62K ------包角影响系数 表10-7作用在轴上的力：33sin 20==αZ S Q So-----单根三角胶带的初拉力。
查表10-8。
三 蜗杆的传动设计1.特点和应用蜗杆传动用于传递交错轴之间的回转运动。
在绝大多数情况下，两轴在空间是互相垂直的，轴交角为90︒。
它广泛应用在机床、汽车、一起、起重机械、冶金机械以及其他机械制造部门中，最大传动功率可达750kW ，通常用在50kW 以下；最高滑动速度Vs 可达35m/s ，通常用在15m/s 以下。
蜗杆传动的主要优点是结构紧凑、工作平稳、无噪声、冲击震动小、以及能得到很大的单级传动比。
与多级齿轮传动相比蜗杆传动需件数目少，结构尺寸小，重量轻。
缺点是在制造精度和传动比相同的条件下，蜗杆传动的效率比齿轮传动低，同时蜗轮一般需用贵重的减磨材料（如青铜）制造。
蜗杆传动多用于减速，以蜗杆为原动件。
2.传动的失效形式、材料选择和结构失效形式蜗杆传动的失效形式和齿轮传动类似，有疲劳点蚀、胶合、磨损、轮齿折断等。
在一般情况下，蜗轮的强度较弱，所以失效总是在蜗轮上发生。
又由于蜗轮和蜗杆之间的相对滑动较大，更容易产生胶合和磨粒磨损。
蜗轮轮齿的磨损比齿轮传动严重得多，另外，点蚀通常出现在蜗轮轮齿上。
材料选择由于蜗杆传动难于保证高的接触精度，滑移速度又较大，以及蜗杆变形等因素，故蜗杆、蜗轮不能都用硬材料制造，其中之一（通常为蜗轮）应该用减磨性良好的材料来制造。
蜗轮材料----一般指蜗轮齿冠部分的材料。
主要有1.铸锡青铜2.铸铝青铜3.铸铝黄铜4.灰铸铁和球墨铸铁。
蜗杆材料---- 碳钢和合金钢。
3.蜗杆和蜗轮的结构蜗杆通常与轴做成整体。
蜗轮则可制成整体的或组合的。
四.圆柱蜗杆传动的基本参数1. 基本齿廓圆柱蜗杆在给定平面上的基本齿廓和渐开线齿轮基本齿廓基本相同，只是顶隙c=0.2m 齿根圆角半径f ρ=0.3（m 为模数）。
2. 模数m轴交角为90︒的动力圆柱蜗杆传动的模数有一个系列，而不是随意取定的。
它的轴向模数x m 、法向模数n m 与标准模数m 之间的关系是m=x m =n m /cos γ，γ为蜗杆导程角。
3. 齿形角α通常刀具基准齿形的齿形角0α=20︒4.蜗杆分度圆直径1d亦称蜗杆中圆直径。
为了使蜗轮刀具尺寸的标准化、系列化，将蜗杆分度圆直径1d 定为标准值。
5.蜗杆直径系数q蜗杆分度圆直径1d 与模数m 的比值称为蜗杆直径系数，即：1/q d m =。
对于动力蜗杆传动，q 值约为7~18；对于分度蜗轮传动，q 值约为16~30。
6.蜗杆导程角γγ角的范围为3.5︒~33︒，导程角大，传动效率高；导程角小，传动效率低。
一般认为γ'340≤︒的蜗杆传动具有自锁性。
要求效率较高的传动，常取γ=15~30︒︒，此时常取非阿基米德蜗杆。
7. 蜗杆头数1z 、蜗轮齿数2z蜗杆头数少，易于得到大传动比，但导程角小，效率低、发热多，故重载传动不宜采用弹头蜗杆。
蜗杆头数多，效率高，但头数过多，导程角大，制造困难。
常用的蜗杆头数为1、2、3、6等。
蜗轮齿数根据齿数比和蜗杆头数决定：21z uz =。
一般取232~80z =齿。
2z 和1z 之间最好避免有公因数，以利于均匀磨损。
8.传动比i 、齿数比u1212//i n n u z z =⎫⎬=⎭式中1n 2n --------蜗杆 蜗轮的转速，/min r 。
两式中，上式用于减速传动比，蜗杆主动；下式用于减速或增速，齿数比u 不边。
蜗杆主动时，齿数比与传动比相等，即u=i 。
9.中心距a圆柱蜗杆传动装置的中心距a （单位mm ）一般取下列标准值：40 50 63 80 100 125 160 （180） 200 （225） 250 （280） 315 355 400 450 500。
宜先选用未带括号的。
10.变位系数蜗杆传动的变位方式与蜗轮传动相同，也是在切削时把刀具移位。
------未变位蜗杆传动的中心距11121222()()a d d d mz =+=+----------凑中心距时变位蜗杆传动的中心距'112(2)a d xm d =++ 变位系数 'a a x m -=-----------中心距不边，传动比略做调整时中心距'1122'(2)a d xm mz ⎡⎤=++⎣⎦ 变位系数'1122()am d x z m=-+。
五、蜗杆的几何计算。
中心距的确定：20.5(2)s A m q Z ξ=++标准中心距见《机械零件设计手册》表15-14 5.3=s m q=12 332=Z 357.0=ξ 计算得 A=80。
径向间隙系数：一般采用(0.2~0.3)s c m = 取0.2 得c=0.7 基本齿条的齿顶高系数：一般采用0f =1。
蜗杆轴向剖面的齿廓角：普通蜗杆︒=20s a 。
蜗杆螺纹头数：由计算确定1Z =1。
蜗轮齿数：选用常用最小值2Z =33。
蜗杆蜗轮分度圆直径：1f s d qm ==42 ，22f s d m Z ==115.5。
蜗杆蜗轮节圆直径：1(2)s d m q ξ=+=44.5 22f d d ==115.5。
传动比：12Z i Z = 因为最好不取整数 所以 取i =31.5 蜗杆蜗轮齿顶圆直径：1102e f s D d f m =+=49。
()12522022=++=ξf Z m D s e蜗杆蜗轮齿根圆直径：11022i f s D d f m c =--=33.6 220(22)2i s D m Z f c ξ=-+-=111蜗轮外圆直径：2w D = 2e s D m +=51.5蜗杆轴向模数：3.5蜗杆螺纹部分长度：按表选取得L>19s m 选L=20s m =280。
蜗轮轮缘宽度：查表得B= 10.7110.6e D =。
蜗杆分度圆柱上的螺旋升角：查表得λ= '''60850︒。
