三维封装与系统封装
三维封装技术创新发展
三维封装技术创新发展（2020年版）先进封测环节将扮演越来越重要的角色。
如何把环环相扣的芯片技术链系统整合到一起，才是未来发展的重心。
有了先进封装技术，与芯片设计和制造紧密配合，半导体世界将会开创一片新天地。
从半导体发展趋势和微电子产品系统层面来看，先进封测环节将扮演越来越重要的角色。
如何把环环相扣的芯片技术链系统整合到一起，才是未来发展的重心。
有了先进封装技术，与芯片设计和制造紧密配合，半导体世界将会开创一片新天地。
现在需要让跑龙套三十年的封装技术走到舞台中央。
日前，厦门大学特聘教授、云天半导体创始人于大全博士在直播节目中指出，随着摩尔定律发展趋缓，通过先进封装技术来满足系统微型化、多功能化成为集成电路产业发展的新的引擎。
在人工智能、自动驾驶、5G网络、物联网等新兴产业的加持下，使得三维（3D）集成先进封装的需求越来越强烈，发展迅猛。
一、先进封装发展背景封装技术伴随集成电路发明应运而生，主要功能是完成电源分配、信号分配、散热和保护。
伴随着芯片技术的发展，封装技术不断革新。
封装互连密度不断提高，封装厚度不断减小，三维封装、系统封装手段不断演进。
随着集成电路应用多元化，智能手机、物联网、汽车电子、高性能计算、5G、人工智能等新兴领域对先进封装提出更高要求，封装技术发展迅速，创新技术不断出现。
于大全博士在分享中也指出，之前由于集成电路技术按照摩尔定律飞速发展，封装技术跟随发展。
高性能芯片需要高性能封装技术。
进入2010年后，中道封装技术出现，例如晶圆级封装（WLP，Wafer Level Package）、硅通孔技术（TSV，Through Silicon Via）、2.5D Interposer、3DIC、Fan-Out 等技术的产业化，极大地提升了先进封装技术水平。
当前，随着摩尔定律趋缓，封装技术重要性凸显，成为电子产品小型化、多功能化、降低功耗，提高带宽的重要手段。
先进封装向着系统集成、高速、高频、三维方向发展。
集成电路的片上系统集成与设计技术手段
集成电路的片上系统集成与设计技术手段集成电路（IC）是现代电子设备的核心组成部分，它通过将大量的微小电子元件，如晶体管、电阻、电容等，集成在一块小的硅片上，实现了复杂的功能。
随着科技的快速发展，集成电路的功能越来越强大，片上系统（System-on-Chip, SoC）的概念应运而生。
片上系统集成与设计技术手段成为集成电路领域的重要研究方向。
1. 片上系统集成片上系统集成是指将整个系统或多个系统集成在一块集成电路芯片上，从而实现各种功能。
这种集成方式可以大大缩小系统的体积，降低功耗，提高性能和可靠性。
SoC的集成度可以从简单的微处理器核心和几块模拟电路，到复杂的包含多个处理器核心、图形处理单元、数字信号处理器、存储器、接口等全功能系统。
2. 设计技术手段为了实现高集成度的片上系统，设计人员需要采用多种先进的设计技术手段：2.1 硬件描述语言（HDL）硬件描述语言是用于描述电子系统结构和行为的语言，如Verilog和VHDL。
通过使用HDL，设计人员可以在抽象层次上描述整个系统，而无需关心底层电路的具体实现。
这使得设计人员能够更加专注于系统的功能和性能，提高设计效率。
2.2 库和IP核心在片上系统集成过程中，利用已有的库和IP（Intellectual Property）核心可以大大缩短设计周期。
库提供了常用的模块，如乘法器、加法器等；IP核心则是预先设计好的模块，如处理器核心、DSP核心等。
通过复用这些模块和核心，设计人员可以快速构建复杂的片上系统。
2.3 综合和布局规划综合是将HDL描述转换为底层电路的过程。
在这个过程中，综合工具会考虑电路的性能、面积和功耗等因素，自动选择合适的电路实现。
布局规划则是确定电路在芯片上的位置和连接关系，其目标是优化电路的性能和功耗，同时满足面积和制造要求。
2.4 仿真和验证在设计过程中，需要进行多次仿真和验证，以确保设计的正确性和可靠性。
仿真是在软件层面上模拟电路的行为，验证则是通过测试芯片来验证电路的功能和性能。
MCM封装
3、 叠层MCM之间的外围互连
4、 叠层MCM之间的区域互连
结构类型
三维封装的垂直互连技术目前有三种： 一、埋置型。3 D-MCM。特点是在多层基板的底层埋置 IC芯片 ,再在多 层布线顶层组装 IC芯片 ,其间通过多层布线进行高密度连接 ,基板多用硅 或其他高导热基板 (Al N、Al等 )； 二、有源基板型。特点是在基板 (通常为 Si或 Ga As)上直接制作多种数 字半导体集成电路 ,再在其上制作多层布线 ,然后在多层布线顶层组装模 拟 IC芯片和集成传感器芯片、光电子功能芯片等； 三、3 D-MCM:即把多个二维封装实行叠装、互连，把 2 D封装组装成3 D封装结构。特点是将多块组装有 IC芯片 (可单、双面组装 )的多层布线 基板进行叠装、互连。
3、什么是MCM封装技术
• MCM(multi-chip module) ：多芯片组件。 将多块半导体裸芯片组装在一块布线基板 上的一种封装技术。MCM是在混合集成电 路技术基础上发展起来的一项微电子技术， 其与混合集成电路产品并没有本质的区别， 只不过MCM具有更高的性能、更多的功能 和更小的体积，可以说MCM属于高级混合 集成电路产品。
MCM封装 & 三维封装技术
一、相关的中英文缩略语
TAB (Tape Automated Bonding ) 载带自动焊技术
MCM (Multi chip Module ) 多芯片组件封装
SMT (Surface Mount Package ) 表面封装技术
TCM (Thermal Conduction module ) 热传导组件
MCM-L MXM-D MCM-C 封装基板的电路结构比较
新型封装技术

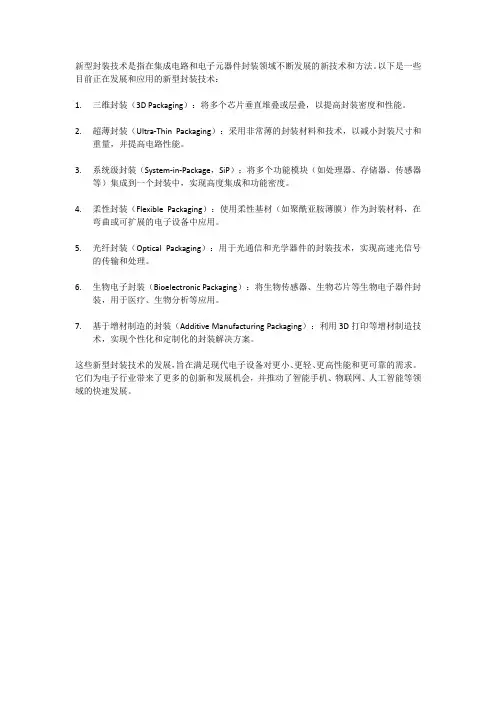

新型封装技术是指在集成电路和电子元器件封装领域不断发展的新技术和方法。
以下是一些目前正在发展和应用的新型封装技术：
1.三维封装（3D Packaging）：将多个芯片垂直堆叠或层叠，以提高封装密度和性能。
2.超薄封装（Ultra-Thin Packaging）：采用非常薄的封装材料和技术，以减小封装尺寸和
重量，并提高电路性能。
3.系统级封装（System-in-Package，SiP）：将多个功能模块（如处理器、存储器、传感器
等）集成到一个封装中，实现高度集成和功能密度。
4.柔性封装（Flexible Packaging）：使用柔性基材（如聚酰亚胺薄膜）作为封装材料，在
弯曲或可扩展的电子设备中应用。
5.光纤封装（Optical Packaging）：用于光通信和光学器件的封装技术，实现高速光信号
的传输和处理。
6.生物电子封装（Bioelectronic Packaging）：将生物传感器、生物芯片等生物电子器件封
装，用于医疗、生物分析等应用。
7.基于增材制造的封装（Additive Manufacturing Packaging）：利用3D打印等增材制造技
术，实现个性化和定制化的封装解决方案。
这些新型封装技术的发展，旨在满足现代电子设备对更小、更轻、更高性能和更可靠的需求。
它们为电子行业带来了更多的创新和发展机会，并推动了智能手机、物联网、人工智能等领域的快速发展。
三维芯片集成与封装技术阅读札记
《三维芯片集成与封装技术》阅读札记一、三维芯片集成技术概述随着科技的飞速发展，集成电路的集成度不断提高，传统的二维芯片集成技术已逐渐无法满足日益增长的性能需求。
在这样的背景下，三维芯片集成技术应运而生，成为了集成电路领域的重要发展方向。
三维芯片集成技术是一种将多个芯片或芯片层堆叠在一起，形成一个三维结构以实现更高的集成度和更强功能的集成技术。
相比于传统的二维芯片集成，三维芯片集成技术在提高芯片性能的同时，还能够缩小整体系统体积，提高系统整体性能，为电子设备带来更大的发展潜力和空间。
随着工艺技术的不断进步，三维芯片集成技术已经成为解决半导体产业发展瓶颈的关键技术之一。
三维芯片集成技术的核心在于如何实现多个芯片的精准堆叠和高效连接。
这其中涉及到的关键技术包括：芯片间互连技术、三维封装技术、多层布线技术等。
这些技术的成熟度直接影响到三维芯片集成技术的推广和应用。
业界正通过不断的研发和创新，努力攻克这些技术难题，以期实现更高层次的三维芯片集成。
三维芯片集成技术的应用领域十分广泛，在人工智能、大数据处理、云计算等前沿科技领域，三维芯片集成技术发挥着举足轻重的作用。
随着技术的不断成熟和进步，未来在智能家居、自动驾驶汽车、医疗电子等领域也将得到广泛应用。
这种技术在未来将能够大幅提高各类电子设备的性能和效率，推动产业的技术升级和变革。
三维芯片集成技术是集成电路领域的重要发展方向，其在提高集成度、增强功能的同时，还将带动整个电子产业的发展和进步。
对于相关从业人员和研究人员来说，深入研究三维芯片集成技术具有重要的理论和实践意义。
1. 三维芯片集成技术的定义与发展历程三维芯片集成技术是一种先进的半导体制造技术，通过将多个芯片在垂直方向上堆叠并进行连接，实现更高的集成密度和更强大的性能。
该技术通过先进的微纳制造技术，将不同功能的芯片单元无缝连接在一起，形成具有多层结构和复杂互联的三维集成电路。
通过这种技术，我们能够显著提高芯片的运算速度、降低成本、减少能源消耗，为新一代电子设备提供更加强大的性能支持。
先进封装 名词
先进封装名词先进封装（Advanced Packaging）是一种半导体封装技术，用于将芯片或集成电路（IC）封装在一个外壳中，以提供保护、连接和散热等功能。
它是半导体制造过程中的关键环节之一，对于提高芯片性能、降低成本和实现小型化至关重要。
先进封装技术的发展是为了满足不断增长的芯片集成度和性能要求。
随着半导体工艺技术的演进，芯片的尺寸越来越小，引脚数量越来越多，同时对功耗、速度和可靠性的要求也越来越高。
传统的封装技术已经难以满足这些需求，因此需要采用更先进的封装技术。
先进封装技术包括以下几种主要类型：1. 系统级封装（System-in-Package，SiP）：将多个芯片和其他组件集成在一个封装中，形成一个完整的系统。
这种封装方式可以减小尺寸、降低功耗并提高系统性能。
2. 晶圆级封装（Wafer-Level Packaging）：在晶圆制造过程中进行封装，将芯片直接封装在晶圆上，而不是在单个芯片上进行封装。
这种方法可以提高生产效率和降低成本。
3. 三维封装（3D Packaging）：采用多层堆叠技术，将芯片垂直堆叠在一起，以实现更高的集成度和性能。
这种封装方式可以减小芯片尺寸并提高信号传输速度。
4. 倒装芯片封装（Flip-Chip Packaging）：将芯片的有源面朝下，通过焊点直接连接到封装基板上。
这种封装方式可以提供更好的散热性能和更短的电路路径。
先进封装技术的发展推动了半导体行业的进步，使得芯片在更小的尺寸、更高的性能和更低的成本下实现更复杂的功能。
它对于手机、平板电脑、计算机、通信设备等各种电子产品的发展至关重要。
随着技术的不断创新，先进封装将继续在半导体领域发挥重要作用。
系统级封装技术及其应用
▪ SiP技术与传统封装的设计灵活性对比
1. SiP技术提供了更高的设计灵活性，可以在封装内部灵活配 置各种功能模块，并且可以根据需求进行定制化设计。 2. 传统封装的设计相对固定，难以根据市场需求进行快速调整 和更新。 3. SiP技术的设计灵活性有助于电子产品更好地适应市场变化 和用户需求。
SiP技术与传统封装对比
▪ SiP技术与传统封装的成本对比
1. SiP技术可以降低系统级封装的成本，因为其能够在单个封装内集成多个功能模 块，减少了组件数量和组装步骤。 2. 传统封装需要分别制造和装配各个独立的功能模块，导致成本较高。 3. 随着SiP技术的发展和应用规模的扩大，预计其成本优势将更加明显。
SiP技术与传统封装对比
▪ SiP技术的基本原理
1. SiP技术的核心思想是在一个小巧的封装内整合多种功能部 件，如处理器、存储器和传感器等。 2. 通过精细的布线和堆叠设计，实现各组件之间的高效通信和 协同工作。 3. SiP封装可以采用不同的制造工艺和技术，如倒装芯片、晶 圆级封装和硅穿孔等。
系统级封装技术原理
▪ 封装材料的选择
系统级封装技术概述
▪ 系统级封装的优势和挑战
1. SiP技术的主要优势包括更高的电路密度、更好的热管理、 更快的数据传输速度以及更低的生产成本。 2. SiP技术也面临一些挑战，如设计复杂度增加、散热问题加 剧、可靠性验证困难等。 3. 解决这些挑战的关键在于采用先进的设计工具、改进封装材 料和工艺，以及加强测试和验证方法的研究。
#. 封装技术发展历程
,
1. 随着纳米技术和微电子技术的发展，各种先进的封装技术不断涌现。 2. 这些技术包括扇出型封装（Fan-out）、嵌入式封装（Embedded）、异构集成（ Heterogeneous Integration）等。 3. 先进封装技术旨在提高封装效率、降低成本并优化系统性能。, 【封装技术的未来趋势】：
MCM封装
4、MCM封装技术
MCM技术可概括为：多层互连基板的制作
（Substrate Fabrication）与芯片连接（Chip
Interconnection）两大技术部分。芯片连接可以用打 线键合、TAB或C4等技术完成；基板可以陶瓷、金属 及高分子材料，利用厚膜、薄膜、或多层陶瓷共烧等 技术制成多层互连结构。
MCM-C ,MCM-L,MCM-D 的比较
MCM－L 是使用通常的玻璃环氧树脂多层印刷基板的 组件。布线密度不怎么高，成本较低。 MCM－C 是用厚膜技术形成多层布线，以陶瓷(氧化 铝或玻璃陶瓷)作为基板的组件，与使用多层陶瓷基 板的厚膜混合IC 类似。两者无明显差别。布线密度高 于MCM－L。 MCM－D 是用薄膜技术形成多层布线，以陶瓷(氧化 铝或氮化铝)或Si、Al 作为基板的组件。 布线密谋在 三种组件中是最高的，但成本也高。
C4(Controlled collapsed chip connection) 可控塌陷
芯片连接技术
关于MCM
1、产生背景及由来
随着便携式电子系统复杂性的增加，对VLSI集成电路的低功率、轻型 及小型封装的生产技术突出了越来越高的要求。同样，许多航空和军
事应用也正在朝该方向发展。为了满足这些要求，在MCMX、Y平面
MCM与MCP
最近两三年来，MCM技术通过少芯片封装(FCP)形式 获得了新生。FCP有时也称为多重芯片封装(MCP)， 已有越来越多公司出于技术和商业原因正在接受FCP。 虽然这些FCP看起来与它们单芯片同类没什么区别， 但它们确实完全不同于90年代初期MCM，今天FCP 不再使用多达二十个裸片，一般只用2～4个裸片装在 球栅阵列封装基板上(图1)。这一“再生”应部分归功 于裸片测试和运送技术改善以及低成本高性能基板出 现，随着FCP逐渐成为系统级芯片(SoC)替代方案， 进一步还产生了系统级封装(SiP)
微电子封装技术的发展趋势研究
微电子封装技术的发展趋势研究随着电子产品轻、雹短、小的发展趋势和微电子技术的不断更新, 微电子封装技术以其高密度和高性能的特点正逐渐进入超高速发展时期, 已成为当前电子封装技术的主流。
当下，微电子工业迅速发展，微电子产品已经涉及到我们生活中的方方面面，信息行业、通讯行业、能源行业等都离不开微电子技术，而在微电子技术中，微电子封装技术是微电子技术中的核心。
一、微电子封装技术种类目前，占市场主流的新型微电子封装技术，主要包括焊球阵列封装（BGA）、芯片尺寸封装（CSP）、原片级封装（WLP）、三位封装（3D）和系统封装（SIP）等项技术。
1、焊球阵列封装（BGA）。
BGA 是上世纪90 年代开始发展的新型微电子封装技术，此技术展现了以下几点优势。
一是电性能优越，BGA 采用的是焊球，摒弃了传统的引线，引出路径短，这样可以减少延迟。
二是封装的密度更加高。
焊球的方式是在整个平面进行排列，在面积同等的情况下，引脚数量会更加多。
例如边长为31mm 的BGA，当焊球节距为1mm时有900 只引脚。
三是安装可靠，安装可靠主要体现在BGA 的节距设置上，通常情况下，BGA 的节距设置为1.4mm、1.37mm。
2、芯片尺寸封装（CSP）。
CSP 的发展历史和BGA 相同，是同一个时期的产生技术，两者在技术本质上区别不大，美国著名科学家指出，当焊球节间距在lmm 以上可视为BGA，在lmm 以下可视为CSP。
CSP 也有着自身突出的优点：一是芯片的尺寸更加小，实现超小型封装。
二是电热性能优良，密度高，三是安装便捷灵活，方便安装与更换。
随着CSP 技术的不断成熟，CSP 也出现了一系列种类。
3、3D 封装。
3D 封装技术在种类上可以分为三大类。
一是埋置型3D封装，其结构是在基板的内部或者布线的夹层中埋置器件，在最上层再贴装SMC 和SMD，这种结构可以实现立体封装。
二是有源基板型3D 封装，就是在源基板上进行多层次的布线，然后在最上层贴装SMC 和SMD，这种结构也可以构成立体封装。
第三章-封装与测试技术ok【芯片封装测试】
缺点：另配焊接机和封装机、封装速度慢、 PCB贴片对环境要求更为严格、无法维修。
Flip chip技术：又称为倒装片，与COB相比， 芯片结构与I/O端子（锡球）方向朝下，由于 I/O引出端分布于整个芯片表面，故在封装密度 和处理速度上已达到顶峰。它可以采用SMT技
•目前在实际应用中SOC还而临着很多限制因 素，包括现阶段lP资源还不够丰富、研发成 本高及设计周期长、生产工艺复杂、成品率 不高等。此外在SOC中采用混合半导体技术 （如GaAs和SiGe）也存在问题。
速度——密度质量因子
• 封装工艺 2）
• SOC
• MCM
质量因子（英寸/10-9秒）×（英寸/英寸 28.0
引线数为：3~300， 引线节距为1.27~0.4mm
例：0.5mm焊区中心距，208根I/O引脚的QFP封装的 CPU
外形尺寸28×28mm，芯片尺寸10×10mm， 芯片面积/封装面积=10×10/28×28=1：7.8 QFP比DIP的封装尺寸大大减小。 QFP的特点是: 1.适合用SMT表面安装技术在PCB上安装布线; 2.封装外形尺寸小，寄生参数减小，适合高频应用; 3.操作方便; 4.可靠性高。 在这期间，Intel公司的CPU，如Intel 80386就采用塑 料四边引出扁平封装PQFP。
术的手段来加工，是封装技术及高密度安装的 方向。90年代，该技术已在多种行业的电子产
品中加以推广，特别是用于便携式的通信设备 中。
二、多芯片模块（MCM）
将高集成度、高性能、高可靠的CSP芯片(IC)和专 用集成电路芯片(ASIC)在高密度多层互联基板上 用表面安装技术(SMT)组装成为多种多样电子组 件、子系统或系统。
元器件封装的定义
元器件封装的定义第一部分：引言元器件封装是电子工程领域中一个关键而常常被忽视的概念。
在现代电子设备中，元器件扮演着重要的角色，但它们往往隐藏在设备内部，不容易被察觉。
然而，没有适当的封装，元器件无法正常工作，这就是为什么元器件封装在电子设计和制造中至关重要的原因。
在本文中，我们将深入探讨元器件封装的定义，了解它的作用、种类以及其在现代电子行业中的重要性。
第二部分：元器件封装的基本概念2.1 什么是元器件封装？元器件封装，也被称为芯片封装或封装技术，是将微电子元器件（如晶体管、集成电路、二极管等）封装在一种外壳中，以保护元器件免受机械损害、化学腐蚀以及其他不利环境条件的影响。
这种外壳通常由材料如塑料、陶瓷或金属制成，旨在提供保护、散热和电气连接。
元器件封装可以视为将微型电子设备封装成更大更耐用的模块，以便集成到更大的电路中。
2.2 封装的主要功能元器件封装的主要功能包括：•保护：封装提供了物理和化学屏障，防止元器件受到外部环境的损害，如灰尘、湿气、腐蚀等。
•机械强度：封装可以增加元器件的机械强度，从而提高其耐用性，减少断裂的风险。
•热管理：许多电子元器件在操作时会产生热量，封装还可以用作热沉，帮助散热，确保元器件在合适的温度下运行。
•电气连接：封装通常包括电气引脚，使元器件可以轻松连接到电路板或其他设备。
第三部分：元器件封装的类型3.1 单芯片封装（SIP）单芯片封装是最简单的封装类型之一，它将单个元器件封装在一个小型外壳中。
这种类型通常用于离散元器件，如二极管和晶体管。
单芯片封装在制造和维护方面成本较低，但在高集成度的应用中受到限制。
3.2 多芯片封装（MCP）多芯片封装是一种将多个元器件封装在同一外壳中的技术。
这种封装类型常见于存储器芯片和某些集成电路，允许在较小的空间内容纳多个功能。
3.3 表面贴装技术（SMT）表面贴装技术是一种将元器件封装在印刷电路板（PCB）的表面上的方法。
这种封装类型广泛应用于现代电子设备，因为它能够提供高度集成和节省空间的优势。
微电子三级封装的概念
1 前言电路产业已成为国民经济发展的关键，而、制造和是发展的三大产业之柱。
这已是各级领导和业界的共识。
微电子封装不但直接影响着本身的电性能、机械性能、光性能和热性能，影响其可靠性和成本，还在很大程度上决定着电子整机系统的小型化、多功能化、可靠性和成本，微电子封装越来越受到人们的普遍重视，在国际和国内正处于蓬勃发展阶段。
本文试图综述自二十世纪九十年代以来迅速发展的新型微电子封装技术，包括焊球阵列封装（BGA）、芯片尺寸封装（CSP）、圆片级封装（WLP）、三维封装（3D）和系统封装（SIP）等项技术。
介绍它们的发展状况和技术特点。
同时，叙述了微电子三级封装的概念。
并对发展我国新型微电子封装技术提出了一些思索和建议。
本文试图综述自二十世纪九十年代以来迅速发展的新型微电子封装技术，包括焊球阵列封装（BGA）、芯片尺寸封装（CSP）、圆片级封装（WLP）、三维封装（3D）和系统封装（SIP）等项技术。
介绍它们的发展状况和技术特点。
同时，叙述了微电子三级封装的概念。
并对发展我国新型微电子封装技术提出了一些思索和建议。
2 微电子三级封装微电子封装，首先我们要叙述一下三级封装的概念。
一般说来，微电子封装分为三级。
所谓一级封装就是在半导体圆片裂片以后，将一个或多个集成用适宜的封装形式封装起来，并使芯片的焊区与封装的外引脚用引线键合（WB）、载带自动键合（TAB）和倒装芯片键合（FCB）连接起来，使之成为有实用功能的或组件。
一级封装包括单芯片组件（SCM）和多芯片组件（MCM）两大类。
三级封装就是将二级封装的产品通过选层、互连插座或柔性与母板连结起来，形成三维立体封装，构成完整的整机系统，这一级封装应包括、迭层组装和柔性电路板等相关材料、设计和组装技术。
这一级也称系统级封装。
所谓微电子封装是个整体的概念，包括了从一极封装到三极封装的全部技术内容。
我们应该把现有的认识纳入国际微电子封装的轨道，这样既有利于我国微电子封装界与国外的技术交流，也有利于我国微电子封装自身的发展。
3D封装
芯片叠层和封装叠层相比较, 主要的区别是
图 3 BGA、 CSP中的芯片叠 层实例
44
集成电路通讯
在基板上实现 MCM /MCP技术。
第 23 卷第 4 期
芯片叠层带来了如何保证芯片合格的问题, 而封 装叠层的优点是所使用的芯片是事先经过测试合 格的。此外 , 还有一个区别是合格的叠层封装可 以接受多家供应商 , 而不需要花费很多新的开发 时间和成本。目前的 BGA 和 CSP 的快速发展有 力地推动了 3D 封装的发展。 4 . 2 MCP 根据数个高科技市场的预测 , M CP 具有高增 长的潜力 , 该种封装体性能优越、 占用空间小, 将 成为下一代无线应用的有效解决方案 , 在移动电 话领域和各种笔记本电脑中已经得到广泛应用。 最新的移动电话 , 在同一封装体里集成不同供应 商的存储器件已是非常普遍, 尤其是日本 , 特别善
4 芯片叠层的 3D 封装
芯片叠层的 3D 封装是利用经过研磨减薄的 芯片, 按金字塔形叠层, 即以芯片上芯片 ( ch ip on ch ip : COC ) 的 形式 , 构成 3D 封 装 , 芯 片 类型 有 SRAM、 快闪存储器等。
第 23 卷第 4 期
集成电路通讯
43
别是其下部的芯片不受损坏。
1 引
言
式 , 而应该采用具有系统集成功能的三维封装形 式。 下面就通过介绍 3D 封装的种类及各种 3D 封装的形式和应用, 阐述 3D 封装将是未来高密 度封装发展的重点。
近年来 , 以便携通信为代表的电子信息产业 突飞猛进地向前发展, 首先表现在高速互联网的 快速普及, 所有电子设备都通过数字化、 网络化联 系在一起。家用电器设备和办公室设备通过便携 设备 (如手机、 数码相机等 ) 联系在一起 ; 其次是 以手机为代表的便携电子设备的功能越来越多, 性能越来越强。前两年还只有通信功能的手机, 现在已成为集通信、 摄像、 照相、 传输文字信息和 图象信息于一身的现代综合型电子设备; 再次 , 随 着逻辑电路的高速化 , 通信电路的高频化 , 采用传 统的封装技术, 无论从信号质量还是从降低噪声 方面, 都 遇到了难以克服的困难 , 需要开发短布 线、 短连接的封装方式。 目前, 半导体集成电路生产规模的特征尺寸 已达到 0. 13 m, 伴随着芯片集成度的提高、 特征 尺寸的减小、I/O 端子数 的增加 , 片式 元件 的尺 寸 , 封装基板的线宽 /间距、 互联孔直径都在迅速 减小。从 2002 年起, 长度 /宽 度为 0 . 4 mm 0 . 2 mm 的片式元件 , 线宽 /间 距为 50 m /50 m、 互联孔直 径为 100 m 的封装基板批量产品已经问 世。对 于这些微小的片式元件和 更高精细度的 封装基 板 , 无论从制造还是从操作、 使用角度 , 遇到的困 难越来越大。因此, 无论从半导体芯片封装角度, 还是从封装基板角度, 都需要改变传统的封装模
