酚醛树脂的聚合原理、方法及运用
酚醛树脂的合成反应方法

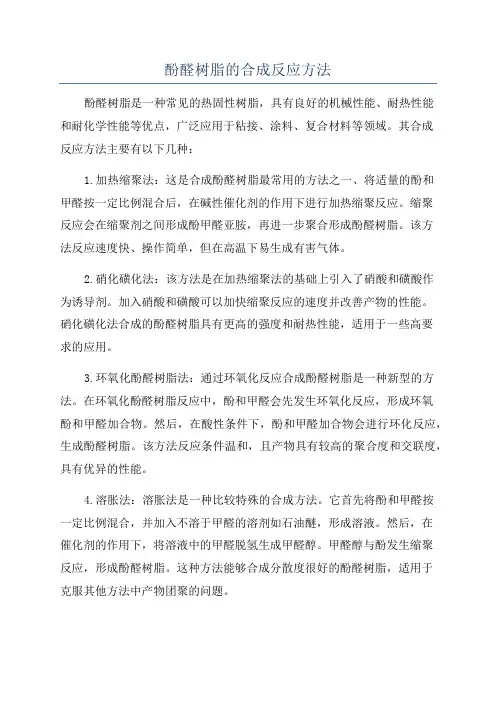

酚醛树脂的合成反应方法酚醛树脂是一种常见的热固性树脂，具有良好的机械性能、耐热性能和耐化学性能等优点，广泛应用于粘接、涂料、复合材料等领域。
其合成反应方法主要有以下几种：1.加热缩聚法：这是合成酚醛树脂最常用的方法之一、将适量的酚和甲醛按一定比例混合后，在碱性催化剂的作用下进行加热缩聚反应。
缩聚反应会在缩聚剂之间形成酚甲醛亚胺，再进一步聚合形成酚醛树脂。
该方法反应速度快、操作简单，但在高温下易生成有害气体。
2.硝化磺化法：该方法是在加热缩聚法的基础上引入了硝酸和磺酸作为诱导剂。
加入硝酸和磺酸可以加快缩聚反应的速度并改善产物的性能。
硝化磺化法合成的酚醛树脂具有更高的强度和耐热性能，适用于一些高要求的应用。
3.环氧化酚醛树脂法：通过环氧化反应合成酚醛树脂是一种新型的方法。
在环氧化酚醛树脂反应中，酚和甲醛会先发生环氧化反应，形成环氧酚和甲醛加合物。
然后，在酸性条件下，酚和甲醛加合物会进行环化反应，生成酚醛树脂。
该方法反应条件温和，且产物具有较高的聚合度和交联度，具有优异的性能。
4.溶胀法：溶胀法是一种比较特殊的合成方法。
它首先将酚和甲醛按一定比例混合，并加入不溶于甲醛的溶剂如石油醚，形成溶液。
然后，在催化剂的作用下，将溶液中的甲醛脱氢生成甲醛醇。
甲醛醇与酚发生缩聚反应，形成酚醛树脂。
这种方法能够合成分散度很好的酚醛树脂，适用于克服其他方法中产物团聚的问题。
总的来说，酚醛树脂的合成方法各有特点，选择适合的方法要根据具体需求和条件来决定。
各种方法在合成过程中都需要控制温度、时间和催化剂的使用量，以保证合成的酚醛树脂具有理想的性能。
同时，为了提高酚醛树脂的性能，也可以通过调整酚和甲醛的比例、引入其他添加剂等手段来进行改性。
酚醛树脂的合成原理

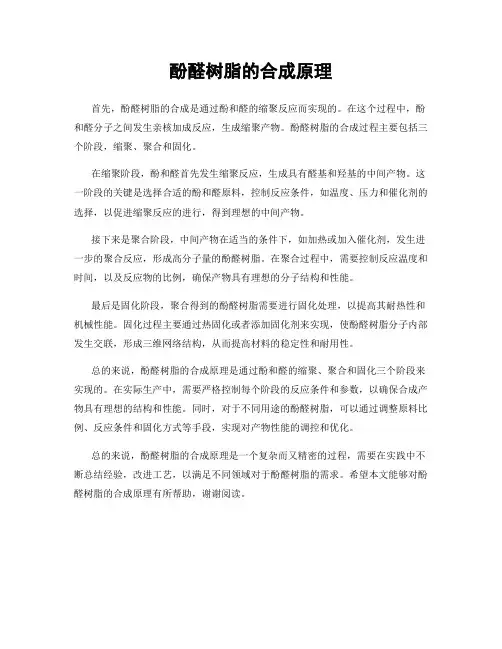

酚醛树脂的合成原理
首先，酚醛树脂的合成是通过酚和醛的缩聚反应而实现的。
在这个过程中，酚和醛分子之间发生亲核加成反应，生成缩聚产物。
酚醛树脂的合成过程主要包括三个阶段，缩聚、聚合和固化。
在缩聚阶段，酚和醛首先发生缩聚反应，生成具有醛基和羟基的中间产物。
这一阶段的关键是选择合适的酚和醛原料，控制反应条件，如温度、压力和催化剂的选择，以促进缩聚反应的进行，得到理想的中间产物。
接下来是聚合阶段，中间产物在适当的条件下，如加热或加入催化剂，发生进一步的聚合反应，形成高分子量的酚醛树脂。
在聚合过程中，需要控制反应温度和时间，以及反应物的比例，确保产物具有理想的分子结构和性能。
最后是固化阶段，聚合得到的酚醛树脂需要进行固化处理，以提高其耐热性和机械性能。
固化过程主要通过热固化或者添加固化剂来实现，使酚醛树脂分子内部发生交联，形成三维网络结构，从而提高材料的稳定性和耐用性。
总的来说，酚醛树脂的合成原理是通过酚和醛的缩聚、聚合和固化三个阶段来实现的。
在实际生产中，需要严格控制每个阶段的反应条件和参数，以确保合成产物具有理想的结构和性能。
同时，对于不同用途的酚醛树脂，可以通过调整原料比例、反应条件和固化方式等手段，实现对产物性能的调控和优化。
总的来说，酚醛树脂的合成原理是一个复杂而又精密的过程，需要在实践中不断总结经验，改进工艺，以满足不同领域对于酚醛树脂的需求。
希望本文能够对酚醛树脂的合成原理有所帮助，谢谢阅读。
酚醛树脂原理
酚醛树脂原理酚醛树脂是一种重要的热固性树脂，具有优异的耐热性、耐腐蚀性和机械性能，被广泛应用于制造业中。
它的原理主要是通过酚和醛的缩聚反应形成线性或网状的高分子化合物，从而实现树脂的固化和硬化。
在本文中，将详细介绍酚醛树脂的原理，以及其在工业生产中的应用。
酚醛树脂的原理是基于酚和醛的缩聚反应。
酚醛树脂的合成通常使用酚和醛的缩聚反应，生成酚醛树脂的预聚体，然后通过热固化或者添加固化剂进行固化反应，形成最终的酚醛树脂。
酚醛树脂的合成过程中，酚和醛分子之间通过缩聚反应形成芳香环或者杂环结构，从而形成高分子链或者网状结构，这种结构赋予了酚醛树脂优异的物理性能和化学稳定性。
酚醛树脂的合成过程中，酚和醛的摩尔比、缩聚反应的条件和固化条件等因素都会对最终产物的性能产生重要影响。
在酚醛树脂的合成中，酚和醛的摩尔比通常在1:1至1:2之间，不同的摩尔比会导致不同的树脂结构和性能。
此外，缩聚反应的温度、压力和催化剂的选择也会影响酚醛树脂的性能。
固化条件包括固化温度、时间和固化剂的选择，这些条件的选择将直接影响酚醛树脂的硬化程度和最终性能。
酚醛树脂具有优异的耐热性、耐腐蚀性和机械性能，因此被广泛应用于制造业中。
在航空航天、汽车制造、电子电器、建筑材料等领域，酚醛树脂都扮演着重要的角色。
例如，在航空航天领域，酚醛树脂被用作复合材料的基体树脂，用于制造飞机机身、发动机零部件等高温结构件；在汽车制造领域，酚醛树脂被用于制造制动片、离合器片等耐磨耐热零部件；在电子电器领域，酚醛树脂被用于制造绝缘材料、电路板等高温耐热零部件。
总之，酚醛树脂是一种重要的热固性树脂，其原理是基于酚和醛的缩聚反应形成高分子化合物。
酚醛树脂具有优异的耐热性、耐腐蚀性和机械性能，被广泛应用于航空航天、汽车制造、电子电器等领域。
通过对酚醛树脂的原理和应用的深入了解，可以更好地发挥其在工业生产中的作用，推动制造业的发展。
酚醛树脂聚合反应机理
酚醛树脂聚合反应机理
酚醛树脂是一种广泛应用于工业生产中的高分子材料，常用于制作电器、家具、建筑材料等。
酚醛树脂的聚合反应机理是指酚与甲醛在适当的条件下发生聚合反应生成酚醛树脂的过程。
该反应一般分为三个阶段：请看下面的详细介绍。
第一阶段：
在酚醛树脂聚合反应中，第一阶段是酚和甲醛的化学反应。
酚与甲醛在适当的条件下反应，生成醛醇缩合物。
在此过程中，甲醛经过自身自由基反应生成甲醛多聚体。
这些多聚体可以继续与酚反应，并转化为醛醇缩合物。
在醛醇缩合物形成后，反应系统进入第二阶段。
在这个阶段，甲醛和酚之间发生的醛醇缩合反应会继续进行，从而生成大分子酚醛物质。
由于酚和甲醛含有许多亲电性原子，因此它们能够在一起自由地形成分子。
在这个阶段，酚醛分子在反应过程中能够与其他酚醛分子形成脂肪链状结构，这是酚醛树脂能够高度交联的原因。
在酚醛树脂反应的第三阶段中，酚醛分子形成了高度交联的网络结构。
这种结构让酚醛树脂分子像橡胶一样变得坚硬、耐用。
此时，酚醛树脂已经完全的聚合反应，并且形成了非常稳定的网络结构。
酚醛树脂的物理性质和化学性质都取决于反应的条件和原先酚醛比例的合适性。
酚醛树脂聚合反应是一个复杂的过程，涉及到许多化学反应。
理解酚醛树脂聚合反应机理有助于我们更好地应用酚醛树脂，提高其性能、改善其缺点。
酚醛树脂合成全套资料

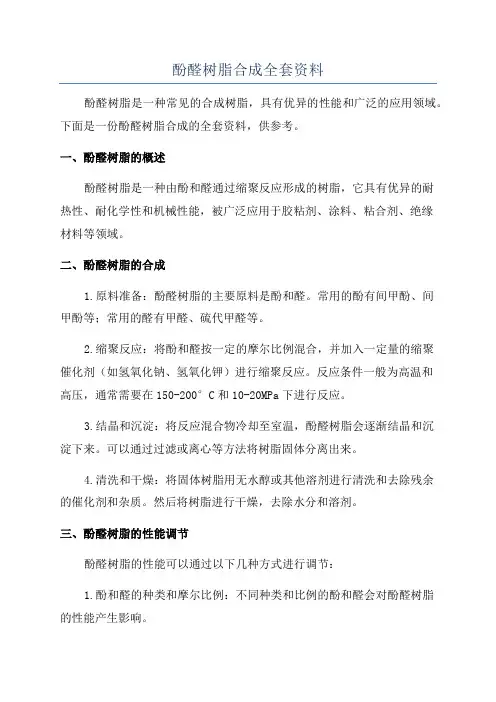

酚醛树脂合成全套资料酚醛树脂是一种常见的合成树脂，具有优异的性能和广泛的应用领域。
下面是一份酚醛树脂合成的全套资料，供参考。
一、酚醛树脂的概述酚醛树脂是一种由酚和醛通过缩聚反应形成的树脂，它具有优异的耐热性、耐化学性和机械性能，被广泛应用于胶粘剂、涂料、粘合剂、绝缘材料等领域。
二、酚醛树脂的合成1.原料准备：酚醛树脂的主要原料是酚和醛。
常用的酚有间甲酚、间甲酚等；常用的醛有甲醛、硫代甲醛等。
2.缩聚反应：将酚和醛按一定的摩尔比例混合，并加入一定量的缩聚催化剂（如氢氧化钠、氢氧化钾）进行缩聚反应。
反应条件一般为高温和高压，通常需要在150-200°C和10-20MPa下进行反应。
3.结晶和沉淀：将反应混合物冷却至室温，酚醛树脂会逐渐结晶和沉淀下来。
可以通过过滤或离心等方法将树脂固体分离出来。
4.清洗和干燥：将固体树脂用无水醇或其他溶剂进行清洗和去除残余的催化剂和杂质。
然后将树脂进行干燥，去除水分和溶剂。
三、酚醛树脂的性能调节酚醛树脂的性能可以通过以下几种方式进行调节：1.酚和醛的种类和摩尔比例：不同种类和比例的酚和醛会对酚醛树脂的性能产生影响。
2.缩聚反应的温度和压力：反应温度和压力的调节可以改变树脂的分子结构和分子量，从而改变其性能。
3.催化剂的种类和用量：不同种类和用量的催化剂会对缩聚反应速率和产物的性质产生影响。
4.添加剂的引入：可以通过添加填料、增塑剂、阻燃剂等添加剂来改善树脂的性能和成本效益。
四、酚醛树脂的应用领域酚醛树脂具有优异的性能和广泛的应用领域：1.胶粘剂：酚醛树脂可以作为胶粘剂用于制作家具胶合板、合成木材、胶合板等。
2.涂料：酚醛树脂可以作为涂料的主要成分，用于制作耐磨、耐腐蚀、耐高温的涂层。
3.粘合剂：酚醛树脂可以作为粘合剂用于制作复合材料、纤维增强材料等。
4.绝缘材料：酚醛树脂可以作为绝缘材料用于制作电器、电气设备的绝缘部件。
5.其他应用：酚醛树脂还可以用于制作齿轮、轴承、管道等工程塑料制品。
酚醛树脂的合成、固化及其应用解析
酚醛树脂的合成、固化及其应用解析酚醛树脂，通常指的是由苯酚和甲醛在催化剂的作用下缩聚而成的高分子聚合物。
这类树脂是最早合成的一类热固性树脂。
依据其结构和性质，酚醛树脂可以分为不同类型，包含线性酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂。
酚醛树脂具有出色的耐酸性、力学性能、耐热性能等特点，因此在制造清漆、绝缘料子、耐腐蚀涂料等领域有着广泛的应用。
其中，酚醛树脂最显著的特点之一是其出色的耐高温性。
即使在极端高温条件下，酚醛树脂仍能保持其结构的完整性和尺寸的稳定性。
另外，酚醛树脂可以溶解于乙醇、丙酮等溶剂中，具有可溶可熔性。
只有在引入交联剂，如六亚甲基四胺或聚甲醛等时，酚醛树脂才会发生固化（加热时快速固化）。
经过交联后，酚醛树脂能够防范各种化学物质的侵蚀，包含汽油、石油、醇、乙二醇以及各种碳氢化合物。
酚醛树脂是一类紧要的高分子料子，其合成和应用领域广泛。
本文将深入探讨酚醛树脂的合成固化方法、性质特点以及不同类型的应用。
酚醛树脂的合成和固化酚醛树脂的合成和固化过程遵奉并听从着体型缩聚反应的规律。
通过掌控不同的合成条件，如酚和醛的比例、催化剂类型等，可以得到两类酚醛树脂：热固性酚醛树脂和热塑性酚醛树脂。
热固性酚醛树脂热固性酚醛树脂包含了具有可进一步反应的羟甲基活性基团的树脂。
在合成过程中，假如不进行特殊的掌控，体型缩聚反应将进行到形成不熔、不溶的具有三向网络结构的固化树脂。
热固性酚醛树脂的漆膜在烘烤后相当坚硬，具有出色的防潮性、绝缘性能，适用于多种应用，如胶合层压制品。
热塑性酚醛树脂与热固性酚醛树脂不同，热塑性酚醛树脂是线性树脂，不会在合成过程中形成三向网络结构，因此需要在进一步的固化过程中加入固化剂。
这两类树脂的合成和固化原理不同，因此其分子结构也不同。
依据反应程度的不同，酚醛树脂可以分为甲阶树脂、乙阶树脂和丙阶树脂三个阶段。
甲阶树脂是合成后的树脂初级产物，可以呈现液体、半固体或固体状态，受热后能快速熔化。
酚醛树脂的制备原理
酚醛树脂的制备原理
酚醛树脂的制备原理主要包括以下几个步骤：
1. 酚和甲醛的缩聚反应：将适量的酚和甲醛按照一定的摩尔比例混合，并在适当的温度条件下进行缩聚反应。
甲醛作为缩聚剂，能够和酚发生醛缩反应，产生醛缩产物。
这个反应通常在碱性条件下进行，以促进反应的进行。
2. 醛缩产物的聚合：醛缩产物会在酸性条件下发生交叉缩聚反应，即与其他醛缩产物发生缩聚反应，形成聚合物链。
这个过程中的交联反应增加了产物的极度稳定性和耐热性。
3. 网络结构形成：在酚醛树脂的制备过程中，通过控制反应温度和使用交联剂，可以形成三维网络结构。
这种网络结构使得酚醛树脂具有优良的物理性质和化学稳定性。
4. 固化：制备完成的酚醛树脂需要进行固化处理，以进一步提高其性能。
固化通常通过加热、加压或添加固化剂进行。
这个过程能够增强酚醛树脂的硬度、强度和耐磨性。
通过以上步骤，酚醛树脂的制备原理实现了酚和甲醛的缩聚反应以及醛缩产物的交联反应，最终形成坚固耐用的树脂材料。
酚醛树脂原理
酚醛树脂原理酚醛树脂是一种重要的合成树脂，具有广泛的应用领域。
它是由酚和醛类化合物在酸性或中性条件下，通过缩聚反应形成的热固性树脂。
酚醛树脂具有优异的耐热性、耐腐蚀性和机械性能，因此在涂料、粘合剂、塑料、电子材料等领域有着重要的应用价值。
酚醛树脂的合成原理主要是酚和醛在酸性或中性条件下进行缩聚反应，形成线性或网状聚合物。
在这一过程中，酚和醛分子首先发生缩合反应，生成甲醛缩合产物，然后再与酚分子继续反应，形成酚醛树脂。
酚醛树脂的合成过程中，酚和醛的摩尔比、反应温度、反应时间等条件都会对产物的性能产生重要影响。
酚醛树脂的合成过程中，酚和醛的选择对于产物的性能具有重要影响。
一般来说，酚醛树脂的酚部分可以选择苯酚、间苯二酚、邻苯二酚等化合物，而醛部分则可以选择甲醛、乙醛、丙醛等。
不同种类的酚和醛会形成不同结构的酚醛树脂，从而导致产物的性能差异。
此外，酚醛树脂的合成过程中，酸性或中性条件下的反应条件也是十分重要的。
一般情况下，酚醛树脂的合成需要在酸性催化剂的作用下进行，如盐酸、硫酸等。
催化剂的选择和用量会直接影响反应速率和产物的性能。
酚醛树脂的合成原理虽然较为简单，但在实际生产中需要严格控制反应条件，以确保产物的性能和质量。
此外，酚醛树脂的合成过程中也需要考虑废气处理和废水处理等环保问题，以确保生产过程的环保和可持续发展。
总的来说，酚醛树脂的合成原理涉及到酚和醛的缩聚反应，在反应条件、原料选择和催化剂的作用下形成热固性树脂。
了解酚醛树脂的合成原理对于优化产品性能、改进生产工艺具有重要意义，也有助于推动酚醛树脂在各个应用领域的发展和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酚醛树脂的聚合原理、方法及其应用应化1102班柳宗 0121114450208 摘要：酚醛树脂也叫电木，又称电木粉。
原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。
耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。
不溶于水，溶于丙酮、酒精等有机溶剂中。
苯酚与甲醛缩聚而得。
酚醛树脂主要用于制造各种塑料、涂料、胶粘剂及合成纤维等。
关键词：酚醛树脂聚合原理聚合方法酚醛树脂的应用正文：酚醛树脂是世界上人工合成的第一类树脂材料，它具有良好的耐酸性能、力学性能、耐热性能，而且由于它原料易得，合成方便，目前仍被广泛应用。
在高中教材里，酚醛树脂作为缩聚反应的典例，阐述了单体分子聚合成高分子的一种形式。
与加聚反应不同，单体分子在发生缩聚反应时，生成的不仅仅是高分子化合物，还有小分子物质（如水）生成。
也正是因为单体间缩去小分子物质，才成为有机物彼此连接成链状或体型的直接诱因。
缩聚反应是指单体间相互反应，生成高分子化合物同时生成小分子的聚合反应。
酚醛树脂是由苯酚和甲醛在催化剂条件下缩聚而成。
反应机理是苯酚羟基邻位上的两个氢原子比较活泼，与甲醛醛基上的氧原子结合为水分子，其余部分连接起来成为高分子化合物——酚醛树脂。
如果采用不同的催化剂，苯酚羟基对位上的氢原子也可以和甲醛进行缩聚，使分子链之间发生交联，生成体型酚醛树脂。
体型酚醛树脂绝缘性很好，是用作电木的原料。
另外，以玻璃纤维作骨架，以酚醛树脂为肌肉，组合固化制成复合材料即玻璃钢。
苯酚和甲醛的合成反应是一个较复杂的反应过程，目前公认的看法认为苯酚和甲醛之间反应合成酚醛树脂的反应是一种缩聚反应。
其生产工艺的基本原理是由一种或几种单体化合物合成聚合物的反应。
缩聚反应具有逐步的性质，中间形成物具有相当稳定的性能。
苯酚和甲醛两种物质发生反应时根据缩聚反应条件的差异可以形成两大类树脂，即热固性酚醛树脂和热塑性酚醛树脂。
其中需要注意的是酚醛的化学结构是影响酚醛树脂合成及性能的主要因素。
在选择原料时其中对酚类物质的要求是：酚分子中必须具有2个以上的官能度。
酚环上连有供电子基时反应速度会加快；连有吸电子基时，反应速度会变慢。
在选用醛类物质时，没有多高的要求，工业上一般都是使用甲醛的。
( 一)合成反应酚醛树脂的合成反应分为两步，首先是苯酚与甲醛的加成反应，随后是缩合及缩聚反应。
即： 1、加成反应在适当条件下，一元羟甲基苯酚继续进行加成反应，就可生成二( 一)合成反应酚醛树脂的合成反应分为两步，首先是苯酚与甲醛的加成反应，随后是缩合及缩聚反应。
即：1、加成反应在适当条件下，一元羟甲基苯酚继续进行加成反应，就可生成二元及多元羟甲基苯酚：(2)缩合及缩聚反应缩合及缩聚反应，随反应条件的不同可以发生在羟甲基苯酚与苯酚分子之间，也可发生在各个羟甲基苯酚分子之间，包括：等等。
缩合反应不断进行的结果，将缩聚形成一定分子量的酚醛树脂，由于缩聚反应具有逐步的特点，中间产物相当稳定因而能够分离而加以研究。
多年来研究分析通常认为，影响酚醛树脂的合成、结构及特性的主要因素为如下四点：(1)原料的化学结构；(2)酚与醛的摩尔比；(3)反应介质的酸、碱性；(4)生产操作方法。
实验聚合方法，在25×200mm的试管中加入 4g化学纯苯酚和2.5mL化学纯甲醛溶液（密度约1.1g/cm3、浓度为36～38%），再加入1mL化学纯的浓盐酸，振荡均匀后塞上带有直玻璃管（长300mm）的橡皮塞。
把上述试管固定在铁架台上，放在80～90℃的水浴中加热（如左图）。
片刻后，试管中发生剧烈反应，反应后还要继续加热，直到生成粉红的固体树脂为止。
取出固体树脂（用铁丝钩出），用水冲洗后得到热塑性树脂。
在25×200mm的试管中加入2.5g化学纯苯酚和3mL化学纯甲醛溶液（浓度同前），再加入1mL化学纯浓氨水（浓度为25～28%），振荡均匀之后塞上带有直玻璃管（长300mm）的橡皮塞。
把上述的试管固定在铁架台上，用沸水浴加热，直到混合物分成两层。
当底层的树脂粘度增大时，取下试管用水冷却，等树脂固化后倒出，用水冲洗，得到黄色的热固性树脂。
液体酚醛树脂的生产工艺，生产液体酚醛树脂时甲醛的加入量要比正常的需要量略多一些，甲醛量多一些树脂的生产速度快，产量高，游离酚减少。
通常取苯酚与甲醛的克分子比为：6 ：7；催化剂氨水加入量为苯酚加入量的4%，（氨水中氢氧化铵含量按25%计时）。
当混合物料加热到85℃左右时，可停止加热，物料以缩聚反应放出的热量自行升温到98℃左右，并开始沸腾，当反应过于激烈时应通水冷却。
一般非水性一步型酚醛树脂胶粘剂由苯酚与甲醛以摩尔比1：(1～3)，在碱性催化剂存在下进行加成反应，生成含羟甲基苯酚的低聚物，常配成固含量50%～60%的乙醇溶液供使用。
储藏中，胶粘剂的pH会下降，由12～13降至11～9.5，会造成储藏不稳定性，可加入二氧化锰来提高储藏稳定性。
固化有酸固化和加热固化两种方法。
加热固化型是将胶液涂布于被粘材料，待溶剂挥发后粘合，在130～150℃加热固化0.5～1h即成；用于金属、砂布等粘接。
酸固化型是在胶液l00份中加入对甲苯磺酸(或石油磺酸、苯磺酰氯)5～10份，混合均匀后，室温可固化。
用于木材的粘接。
一般线型酚醛树脂胶粘剂可采用苯酚／甲醛摩尔比l：(0.6～1)，在酸性催化剂存在下缩聚生成可溶可熔性酚醛树脂。
粘接时加入约10%六次甲基四胺，在160℃固化交联成不溶不熔的胶层。
该胶用于木材、层压材料、制动闸瓦、砂轮、灯泡灯头、硬质纤维板及固.体电阻等粘接，还可以用作丁腈橡胶的交联剂。
水性酚醛树脂的应用举例如下(关于它们用作其他胶粘剂的增粘剂或交联剂，可参见有关章节)。
(1)砂布等磨料膜具胶粘剂砂布等用的酚醛树脂胶粘剂主要是液体型的一步甲阶酚醛树脂。
这些树脂可根据它们的甲醛／苯酚摩尔比分成三类。
①它们具有高甲醛传酚摩尔比，由高水溶性树脂组成，而且是快干性的，因此可在相对低的温度(93～108℃)下固化。
其产品的pH为8或更高，粘度范围500～18000mPa·S，固含量50%～75%。
这类树脂既可用作膜料膜具的胶衣，又可用作面部上浆。
可以用水稀释法或同这类树脂中不同粘度的树脂共混而调节粘度。
低粘度、低固含量树脂用作面部上浆。
如果制造者的最高固化温度限制在108℃，可以采用这类树脂的共混物。
②它们具有低甲醛／苯酚摩尔比。
这类树脂同水的混溶性很低，因此要求采用比①类更高的固化温度。
其产品pH约为8，固含量75%～87%。
它们的固化比①类慢。
它们的粘度范围较宽，从1000～1000000mPa·S。
③它们具有中等甲醛／苯酚摩尔比。
这类树脂同水的混溶性也较低，采用比②类还要高的固化温度。
其产品pH约为6～8，固含量75%～87%。
它们的粘度范围也较宽，从l000～l000000mPa·S。
(2)铸造型芯砂用水基酚醛胶粘剂可以采用的典型水基酚醛树脂为75%固含量的线性酚醛树脂。
当采用比其固体片状树脂较低的砂温时(约80℃)，可得到最佳结果。
这类树脂较低的初始熔体粘度导致它们对砂粒有极佳的润湿性和树脂分布。
因为它们是溶液型树脂，所以在铸造时，必须添加"六次"和润滑剂。
在初期加热研磨搅合期间，加入一半的润滑剂，再在涂胶砂堆溃散后加入另一半，可以取得最佳结果。
硬脂酸钙或AcrawaxC可以使用。
(3)纤维粘接它们也可以采用液体甲阶酚醛树脂进行粘接，所用水溶性树脂固含量范围40%～70%，pH范围7～7.5。
这类树脂要在冷冻下贮存或装运，并且要马上使用。
采用的液体树脂包括含可溶性盐的树脂与脱除了不溶性盐的树脂，由于成本较低，前一种树脂常优先采用。
此外，上述水性酚醛树脂分散液也可用于纤维类材料的粘接。
生产模压制品的压塑粉是酚醛树脂的主要用途之一。
采用辊压法、螺旋挤出法和乳液法使树脂浸渍填料并与其他助剂混合均匀，再经粉碎过筛即可制得压塑粉。
常用木粉作填料，为制造某些高电绝缘性和耐热性制件，也用云母粉、石棉粉、石英粉等无机填料。
压塑粉可用模压、传递模塑和注射成型法制成各种塑料制品。
热塑性酚醛树脂压塑粉主要用于制造开关、插座、插头等电气零件，日用品及其他工业制品。
热固性酚醛树脂压塑粉主要用于制造高电绝缘制件。
增强酚醛塑料以酚醛树脂（主要是热固性酚醛树脂）溶液或乳液浸渍各种纤维及其织物，经干燥、压制成型的各种增强塑料是重要的工业材料。
它不仅机械强度高、综合性能好，而且可进行机械加工。
以玻璃纤维、石英纤维及其织物增强的酚醛塑料主要用于制造各种制动器摩擦片和化工防腐蚀塑料；高硅氧玻璃纤维和碳纤维增强的酚醛塑料是航天工业的重要耐烧蚀材料。
酚醛涂料以松香改性的酚醛树脂、丁醇醚化的酚醛树脂以及对叔丁基酚醛树脂、对苯基酚醛树脂均与桐油、亚麻子油有良好的混溶性，是涂料工业的重要原料。
前两者用于配制低、中级油漆，后两者用于配制高级油漆。
酚醛胶热固性酚醛树脂也是胶粘剂的重要原料。
单一的酚醛树脂胶性脆，主要用于胶合板和精铸砂型的粘结。
以其他高聚物改性的酚醛树脂为基料的胶粘剂，在结构胶中占有重要地位。
其中酚醛-丁腈、酚醛-缩醛、酚醛-环氧、酚醛-环氧-缩醛、酚醛-尼龙等胶粘剂具有耐热性好、粘结强度高的特点。
酚醛-丁腈和酚醛-缩醛胶粘剂还具有抗张、抗冲击、耐湿热老化等优异性能，是结构胶粘剂的优良品种。
酚醛纤维主要以热塑性线型酚醛树脂为原料，经熔融纺丝后浸于聚甲醛及盐酸的水溶液中作固化处理，得到甲醛交联的体型结构纤维。
为提高纤维强度和模量，可与5%～10%聚酰胺熔混后纺丝。
这类纤维为金黄或黄棕色纤维,强度为11.5～15.9cN/dtex，抗燃性能突出，极限氧指数为34,瞬间接触近7500℃的氧-乙炔火焰，不熔融也不延燃,具有自熄性，还能耐浓盐酸和氢氟酸,但耐硫酸、硝酸和强碱的性能较差。
主要用作防护服及耐燃织物或室内装饰品，也可用作绝缘、隔热与绝热、过滤材料等，还可加工成低强度、低模量碳纤维、活性炭纤维和离子交换纤维等。
防腐蚀材料热固性酚醛树脂在防腐蚀领域中常用的几种形式：酚醛树脂涂料；酚醛树脂玻璃钢、酚醛-环氧树脂复合玻璃钢；酚醛树脂胶泥、砂浆；酚醛树脂浸渍、压型石墨制品。
热固性酚醛树脂的固化形式分为常温固化和热固化两种。
常温固化可使用无毒常温固化剂NL，也可使用苯磺酰氯或石油磺酸，但后两种材料的毒性、刺激性较大。
建议使用低毒高效的NL固化剂。
填料可选择石墨粉、瓷粉、石英粉、硫酸钡粉，不宜采用辉绿岩粉。
隔热保温材料主要是酚醛树脂的发泡材料，酚醛泡沫产品特点是保温、隔热、防火、质轻，作为绝热、节能、防火的新材料可广泛应用于中央空调系统、轻质保温彩钢板、房屋隔热降能保温、化工管道的保温材料（尤其是深低温的保温）、车船等场所的保温领域。
