伏安特性测试仪使用方法
互感器伏安变比极性综合测试仪CT测量操作方法介绍
互感器伏安变比极性综合测试仪互感器伏安变比极性综合测试仪CT测量操作方法介绍3.1 CT伏安特性和误差曲线计算3.1.1 CT伏安特性试验参数设置在互感器综合测试仪主界面中选中电流互感器，点击旋转鼠标进入CT测试主界面,如图3.1所示。
图3.1 CT测试主界面互感器伏安变比极性综合测试仪图3.2 CT伏安特性试验参数设置界面进入CT测试主界面后，转动旋转鼠标将光标移动至伏安特性选项并按下进入CT伏安特性试验参数设置界面，如图3.2所示。
通过旋转鼠标可改变当前所选择选项的数值，将光标移动至返回，按下鼠标则可返回至CT测试主界面，CT 伏安特性试验参数设置界面各参数含义如下：测量方式选择：有“单机”和“升压器”两种试验方式，用户根据实际需要来选择测量方式。
最大输出电压：最大输出电压是指电流互感器二次侧所能承受的最大电压。
“单机”测试时，内置升压器电压范围为（0～1000）V，在AC220V电源输入情况下最高输出电压为600V，在AC380V电源输入情况下最高输出电压1000V。
选用“升压器”测试时，外接升压器电压范围为（0～2500）V。
最大输出电流：设置CT伏安特性试验时的最大输出电流值，此值一般设置为CT的额定二次电流，例如：600A/5A则二次最大电流一般设为5A，600A/1A 则二次电流一般设为1A，仪器内置互感器二次侧所测量的最大电流范围为0～20A。
注：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或者电流超出设定值，仪器将自动停止升压并返回零位，试互感器伏安变比极性综合测试仪验自动结束。
3.1.2 CT伏安特性单机试验CT伏安特性试验可以选择单机试验或外接升压器试验，单机试验是指只需要利用仪器内置调压器进行试验。
1.CT伏安特性单机试验接线方式CT伏安特性单机试验接线如图3.3所示。
CT伏安特性单机试验有AC220V 或AC380V两种供电方式。
当交流功率电源输入端子接AC220V电压时，交流电压输出0～600V，当输入端子接AC380V电压时，交流电压输出0～1000V。
互感器伏安特性测试仪--500比5
警告●为了人身及设备安全，使用前请详细阅读说明书，并严格按照要求规范操作。
●在将测试仪置入运行前，检查测试仪是否有可见的损坏。
●不要在多雨或潮湿气候下操作测试仪。
●不要在易爆气体或蒸汽存在的环境下操作测试仪。
●在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。
●测试仪的内部可能产生高电压！因此，只有具备资质的人才允许打开测试仪。
●为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。
●不要将其它物体插入通风口或是输入/ 输出口。
●本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。
●在仪器工作时，切勿连接或断开测试对象。
因为外部电感线圈存贮的能量可能产生致命的高电压，导致人身伤害和设备永久损坏。
●CT变比极性试验时，应将不检测的二次绕组短接。
●在做CT变比试验时，如果一次电流比较大导致接线柱过热，应等接线柱温度降低后再拧开一次连线。
●断开测试电缆时，先从仪器侧开始。
注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。
目录一、技术参数及特点 (4)1.设计用途 (4)2.产品特点 (4)3.面板说明 (5)4.技术参数 (6)二、操作及使用说明 (7)1.旋转鼠标使用方法 (7)2.开机 (7)3.主菜单 (7)4.励磁特性 (8)5.变比极性 (12)6.一次通流、交流耐压 (14)7.数据查询 (18)8.系统设置 (19)三、售后服务 (21)一、技术参数及特点1.设计用途本产品参考GB 1207-2006、GB 1208-2006等标准设计，用于对保护类CT进行自动测试，适用于实验室及现场检测。
可自动完成CT 励磁特性、CT变比、CT极性、CT比差、CT角差、CT一次通流、CT/PT交流耐压的测试。
2.产品特点●采用大屏幕液晶显示器，图形化显示界面。
●检测功能齐全，无需外接其它辅助设备，单机即可完成所有检测项目。
YTC8750B 互感器伏安特性测试仪 用户操作手册说明书
用户操作手册尊敬的顾客感谢您使用本公司YTC8750B互感器伏安特性测试仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年（包括三年）内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
如有合同约定的除外。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
·请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
伏安特性测试仪的操作是怎样的

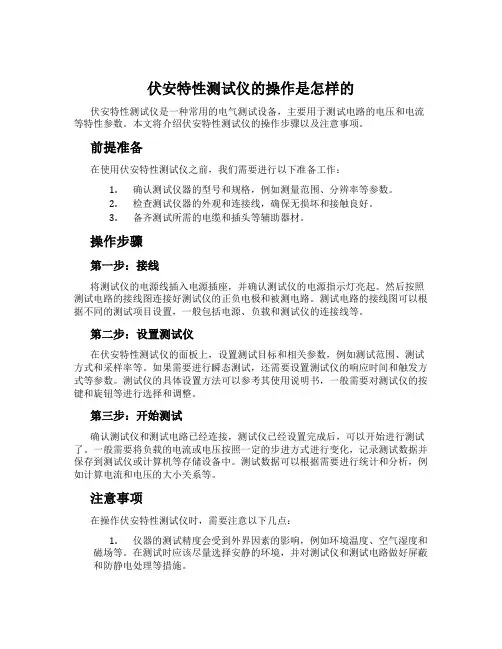

伏安特性测试仪的操作是怎样的伏安特性测试仪是一种常用的电气测试设备，主要用于测试电路的电压和电流等特性参数。
本文将介绍伏安特性测试仪的操作步骤以及注意事项。
前提准备在使用伏安特性测试仪之前，我们需要进行以下准备工作：1.确认测试仪器的型号和规格，例如测量范围、分辨率等参数。
2.检查测试仪器的外观和连接线，确保无损坏和接触良好。
3.备齐测试所需的电缆和插头等辅助器材。
操作步骤第一步：接线将测试仪的电源线插入电源插座，并确认测试仪的电源指示灯亮起。
然后按照测试电路的接线图连接好测试仪的正负电极和被测电路。
测试电路的接线图可以根据不同的测试项目设置，一般包括电源、负载和测试仪的连接线等。
第二步：设置测试仪在伏安特性测试仪的面板上，设置测试目标和相关参数，例如测试范围、测试方式和采样率等。
如果需要进行瞬态测试，还需要设置测试仪的响应时间和触发方式等参数。
测试仪的具体设置方法可以参考其使用说明书，一般需要对测试仪的按键和旋钮等进行选择和调整。
第三步：开始测试确认测试仪和测试电路已经连接，测试仪已经设置完成后，可以开始进行测试了。
一般需要将负载的电流或电压按照一定的步进方式进行变化，记录测试数据并保存到测试仪或计算机等存储设备中。
测试数据可以根据需要进行统计和分析，例如计算电流和电压的大小关系等。
注意事项在操作伏安特性测试仪时，需要注意以下几点：1.仪器的测试精度会受到外界因素的影响，例如环境温度、空气湿度和磁场等。
在测试时应该尽量选择安静的环境，并对测试仪和测试电路做好屏蔽和防静电处理等措施。
2.在连接测试电路时，应该按照连接图和电路原理正确连接电源和负载，避免短路和过载等情况导致测试仪的损坏。
3.在设置测试仪参数时，应该遵循测试目标和设备性能规格，选择合适的测试方式和采样率等参数。
如果不清楚测试仪的具体参数设置方法，应该查看测试仪使用说明书或相关教程。
4.在测试过程中，应该随时注意测试仪的显示和指示灯等状态，避免出现异常情况，例如测试仪报警、温度升高或电源故障等。
PT伏安特性讲解

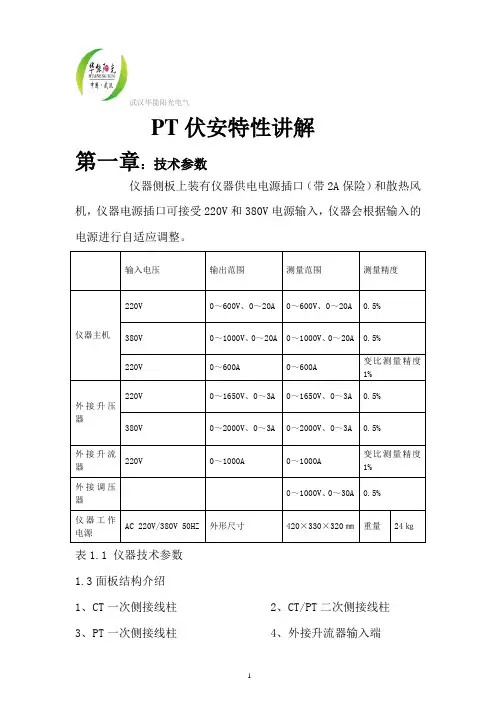

武汉华能阳光电气PT伏安特性讲解第一章：技术参数仪器侧板上装有仪器供电电源插口（带2A保险）和散热风机，仪器电源插口可接受220V和380V电源输入，仪器会根据输入的电源进行自适应调整。
表1.1 仪器技术参数1.3面板结构介绍1、CT一次侧接线柱2、CT/PT二次侧接线柱3、PT一次侧接线柱4、外接升流器输入端武汉华能阳光电气5、外接调压器输入端6、接地端子7、320*240 LCD 显示屏8、微型打印机9、对比度调节 10、RS232计算机通讯口11、旋转鼠标 12、复位按钮13、外接测量口 14、主回路空气开关15、仪器电源开关第二章：功能键说明及主菜单2.1 旋转鼠标及液晶显示说明PT伏安特性测试仪采用320×240高分辨率灰色背光液晶显示屏，即使在强烈日光下也能清晰显示。
试验过程，试验环境设置及试验结果均显示在LCD屏上，全汉字操作界面，仪器操作控制采用先进的旋转鼠标作为输入方式，使用方便简单，左右转动旋转鼠标可控制光标在界面内活动，按下鼠标则表示选种当前选项或输入0-9数字。
2.2 开机界面和主菜单介绍首先将AC220V或AC380V电源连接至仪器面板，打开面板上主电源开关，仪器进入开机欢迎画面，开机完成后仪器显示如图2.1所示画面，进入待机画面后光标指示的当前试验项目为CT测试，当前选择项目的背景会反色。
按下旋转鼠标即可进入CT测试界面，旋转鼠标则可选中PT测试项目、时间设置或PC通信武汉华能阳光电气PC通讯设备与计算机联机成功以后，试验人员可以在计算机上查看设备Flash中存储的历史数据，也可以使用计算机控制设备进行CT极性试验，CT变比极性试验，CT伏安特性试验，PT极性试验，PT变比极性试验和PT伏安特性试验，并可将试验结果保存，打印成A4文档，将数据导出成Excel格式。
试验过程中仪器所采集的所有实时数据都会被显示在应用程序的软件录波器中，应用程序还可以根据试验结果计算CT伏安特性试验所对于的CT误差曲线，在联机结束后可以按住复位按钮使设备重新启动并退出联机界面。
伏安法测电阻操作方法

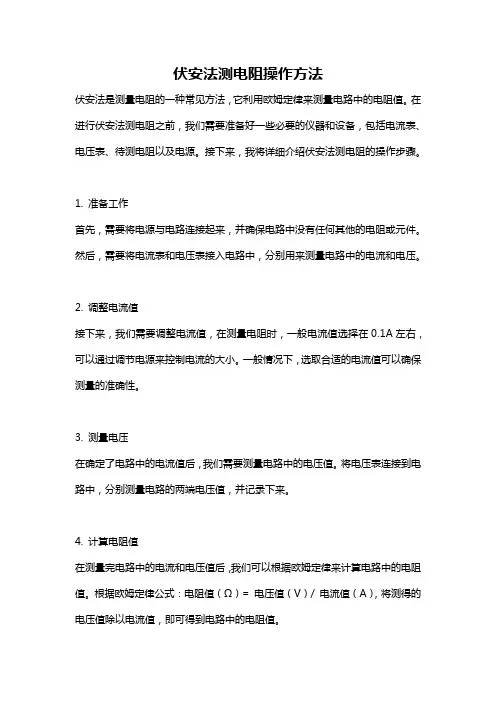

伏安法测电阻操作方法伏安法是测量电阻的一种常见方法，它利用欧姆定律来测量电路中的电阻值。
在进行伏安法测电阻之前，我们需要准备好一些必要的仪器和设备，包括电流表、电压表、待测电阻以及电源。
接下来，我将详细介绍伏安法测电阻的操作步骤。
1. 准备工作首先，需要将电源与电路连接起来，并确保电路中没有任何其他的电阻或元件。
然后，需要将电流表和电压表接入电路中，分别用来测量电路中的电流和电压。
2. 调整电流值接下来，我们需要调整电流值，在测量电阻时，一般电流值选择在0.1A左右，可以通过调节电源来控制电流的大小。
一般情况下，选取合适的电流值可以确保测量的准确性。
3. 测量电压在确定了电路中的电流值后，我们需要测量电路中的电压值。
将电压表连接到电路中，分别测量电路的两端电压值，并记录下来。
4. 计算电阻值在测量完电路中的电流和电压值后，我们可以根据欧姆定律来计算电路中的电阻值。
根据欧姆定律公式：电阻值（Ω）= 电压值（V）/ 电流值（A），将测得的电压值除以电流值，即可得到电路中的电阻值。
5. 多次测量为了确保测量结果的准确性，通常建议进行多次测量，并取多次测量的平均值作为最终的测量结果。
在进行多次测量时，需要重复以上的步骤，确保每次测量都是准确的。
通过以上的步骤，我们就可以利用伏安法来测量电路中的电阻值。
在进行测量时，需要注意一些细节，比如确保电路连接正确、测量仪器的准确度等，以确保测量结果的准确性。
同时，也可以根据实际情况选择合适的测量范围和电流值，以满足不同的测量需求。
伏安法是一种简单而有效的测量方法，可以广泛应用于电子、电气等领域的电阻测量中。
6592A 便携式高精度光伏电池伏安 特性测试仪 用户手册说明书
6592A 便携式高精度光伏电池伏安特性测试仪用户手册中电科仪器仪表有限公司前言非常感谢您选择并使用中电科仪器仪表有限公司生产的6592A 便携式高精度光伏电池伏安特性测试仪！本所产品集高、精、尖于一体，在同类产品中质量性价比最高。
生产过程中始终惯彻ISO9000的标准，做到以顾客为中心,视质量为生命的质量方针。
为方便您使用，请仔细阅读本手册。
我们将以最大限度满足您的需求为己任，为您提供性价比最高的控制设备，同时带给您一流的售后服务。
我们的一贯宗旨是“质量优良，服务周到”，提供满意的产品和服务是我们对您的承诺，我们衷心希望能为您的工作带来方便和快捷，竭诚欢迎您的垂询，垂询电话：蚌埠青岛服务电话************服务电话*************技术支持************技术支持*************质量监督************质量监督*************传真************传真*************网址 网址 电子信箱***************电子信箱***************地址安徽省蚌埠市华光大道726号地址山东省青岛市黄岛区香江路98号邮编233006 邮编 266555本手册介绍了6592A便携式高精度光伏电池伏安特性测试仪的用途、性能特性、基本原理、使用方法、维修保养和注意事项，帮助您尽快熟悉和掌握仪器的操作方法和要点。
为更好的使用本产品，为您创造更高的经济效益，请您仔细阅读本手册。
由于时间紧迫和笔者水平有限，本手册中存在错误和疏漏之处在所难免，恳请各位用户批评指正！我们工作的失误给您造成的不便，深表歉意。
声明：本手册是6592A便携式高精度光伏电池伏安特性测试仪用户手册第一版，版本号是A.1。
本手册中的内容如有变更，恕不另行通知。
本手册内容及所用术语解释权属于中电科仪器仪表有限公司。
本手册版权属于中电科仪器仪表有限公司，任何单位或个人非经本所授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，违者中电科仪器仪表有限公司保留对侵权者追究法律责任的权利。
伏安特性测试仪使用方法
伏安特性测试仪使用方法汇卓电力是一家专业研发生产伏安特性测试仪的厂家，本公司生产的伏安特性测试仪在行业内都广受好评，以打造最具权威的“伏安特性测试仪“高压设备供应商而努力。
伏安特性测试仪是一款专门为测试互感器：伏安特性、变比、极性、误差曲线、耐压测试和二次侧回路检查等设计的多功能现场试验仪器。
在不使用外接标准互感器的情况下；实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过RS232接口与笔记本电脑联机使用或上传数据。
操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
伏安特性测试仪支持CT（电流互感器）和PT（电压互感器）检测，且自带1000V 交流电源和650A大电流源。
该互感器测试仪无需外接其它辅助设备，单机即可完成所有检测项目。
采用智能旋转控制器，操作简单，全自动给出检测结果。
大屏幕液晶，图形化显示界面。
按规程自动给出(伏安特性)拐点电压和电流。
自动计算5%和10%误差曲线。
伏安特性测试仪可保存100组测试数据，掉电后不丢失。
自带微型快速打印机、可直接现场打印测试结果。
具有电压和电流保持功能，方便计量检测。
技术特点1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。
快捷、简单、方便；2.国内首创接线接线方式，自适应电压接入。
只需4个接线柱便可完成CT/PT的所有试验；3.功能全面，可测试CT/PT伏安特性、变比和极性、CT5% 和10%的误差曲线、CT 二次侧回路、交流耐压测试；4.若单机的输出电压不能满足要求，也可以采用外接升压器进行测试；5.伏安特性试验单机输出电压0-1000V、电流0-650A；采用外接升压器输出电压0-2500V、可做500KV等级1A的互感器伏安特性试验；6.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。
SH55型CT伏安特性、变比、极性综合测试仪使用说明书【模板】
SH55型CT伏安特性、变比、极性综合测试仪使用说明书上海苏特电气有限公司实验之前安全注意事项1. 为了保护设备及人身安全，做实验前请详细阅读使用说明书，严格按说明书要求规范操作。
2. 勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。
3. 仪器右侧避面的风扇为通风散热而设，为保证仪器工作的可靠性，请勿堵塞。
4. 装置面板的电源为～220V或～380V电源，请勿将其接入交流电压输出端。
5. 不要让任何异物掉入机箱内，以免发生短路。
6. 作为安全措施，试验之前请将面板的地线可靠接地。
7. 做伏安特性实验时，不要将交流功率电源～220V或～380V的输入插到交流电压输出或极性实验区，否则会损坏装置。
8. 做伏安特性实验时，请认真检查CT其它二次绕组的回路及接地线是否断开。
9. 做变比试验时，请将CT二次绕组的接地线断开，否则会损坏装置。
10. 如主机不能与电脑进行通讯时，请检查你的电脑串口是否为设置COM1口。
11. 主机最多可保存45组数据，掉电后只能保存1至2天，为了您的工作方便，请及时打印或上传至电脑保存。
本公司保留对此说明书修改的权利，届时恕不另行通知。
产品与说明书不符之处，以实际产品为准。
若在使用中还有技术问题，请致电********：，我们会及时予以答复！第一章概述我公司是专业从事电力测试设备开发、生产和销售的高科技产业公司。
公司经济基础雄厚，技术实力强大，勇于开拓创新。
多年来，依托科技院校为技术后盾，成功的开发出多种具有国内领先水平的电力系统二次测试设备，多次荣获技术进步奖。
产品遍及全国各地，在广大用户中建立了良好的声誉。
公司一惯遵循“技术领先，品质优良，服务至上”的宗旨，竭诚为全国电力系统提供别具特色的优质产品。
SH55 伏安特性变比极性测试仪主要技术特点全自动型测试仪仅需进行数字设定，设定最高测试电压、最大电流和步长，装置将自动从零逐步升压。
可全自动地将伏安特性曲线测试描绘出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。
CT伏安特性测试仪说明书
图3.12 CT极性试验操作界面
第四章 PT测量操作方法介绍
4.1 PT伏安特性试验和误差曲线计算 4.1.1试验接线
PT伏安特性试验可以选择单机试验和外接调压器试验，单机试验是 指只需要利用互感器综合特性测试仪的内置调压器进行试验，不需要外 接任何升压、升流和调压仪器。
图3.9 CT变比极性试验结果 CT变比极性试验结果显示如图3.9所示，在画面中可选择停止，打 印和返回，其含义分别为为： 1停止：按下后仪器立即停止升流，并自动将调压器返回零位 2打印：使用仪器自带的微型打印机，打印试验结果 3 返回：返回到上一级试验界面。
3.2.2 外接调压器试验
外接调压器器试验接线如图3.10所示，CT外接调压器变比极性试验 的控制过程和CT外接调压器的伏安特性试验相同。
1最大输出电流：设置CT伏安特性测试时的最大二次电流值，此值 一般设置为CT的额定二次电流，例如：600A/5A则二次最大电流一般设 为5A。600A/1A则二次电流一般设为1A，仪器内置互感器二次侧所测量 的最大电流范围1-20A。
2 最大输出电压：二次最大电压是指CT伏安特性试验时的电压停止 条件，如果不太确定可设为400V进行试探性的试验，如果试验完成 后，400V时CT还没有达到饱和则可将此电压设高，在AC220V电源输入 情况下最大输出电压为600V，在380V输入下最大输出电压可达1000V。
11．旋转鼠标
12．复位按钮
13．外接测量口
14．主回路空气开关
15．仪器电源开关
仪器侧板上装有仪器供电电源插口（带2A保险）和散热风机，仪 器电源插口可接受220V和380V电源输入，仪器会根据输入的电源进行 自适应调整。
第二章 功能键说明及主菜单
2.1旋转鼠标及液晶显示说明
CT-PT互感器伏安特性(励磁特性)测试
GDHG-106B CT/PT 互感器特性测试仪
注：每做一次伏安特性测试，测试仪自动完成一次互感器的退磁。
图 10，打印设置界面
图 11，退磁界面
2、退磁试验
（1）参数设置：
在 CT 主界面中，选择“退磁”后，进入测试界面见图 11，设置
二次侧额定电流： 1A 或 5A。
（2）试验：
接线图见（图 5），测试仪的 K1、K2 为电压输出端，试验时将 K1、
图 12，CT 变比极性测试界面 图 13，CT 变比极性（角差比差）接线图
4．CT 角差比差试验 （1）参数设置：
在 CT 主界面中，选择“角差比差”后，进入测试界面（图 14）， （注：应参照互感器铭牌上的实际额定变比值设定）CT 的一次额定电流： 0～25000A，二次额定电流：5A/1A。设置互感器额定负荷，并选择“满
图 2 CT 主界面
图 3 PT 主界面
八、CT 测试 进行电流互感器励磁特性、请移动光标至 CT，并选择相应测试选项。
1. CT 励磁（伏安）特性测试 在 CT 主界面中，选择“励磁” 选项后，即进入测试界面如图 4。
（1）参数设置： 励磁电流：设置范围（0—20A）为仪器输出的最高设置电流，如果
GDHG-106B CT/PT 互感器特性测试仪
图1 2．面板注释：
1 —— 设备接地端子 2 —— 显示器标志 3 —— 通讯口 4 —— 打印机 5 —— 液晶显示器 6 —— 控制器
4
GDHG-106B CT/PT 互感器特性测试仪
7 ——CT 变比/极性试验时，大电流输出端口 8 —— CT 变比/极性(角差/比差)试验时，二次侧接入端口 9 —— CT/PT 伏安特性试验时，电压输出端口；CT/PT 负荷试验端口 10 —— PT 变比/极性（角差/比差试验）时，一次侧接入端口 11 —— PT 变比/极性（角差/比差试验）时，二次侧接入端口 12 —— CT/PT 直阻测试端口 13 —— 过流保护（功率）开关 14 —— 主机开关 15 —— 主机电源插座 16、17、18、19、20、21、23——测试项目接线简图 22—— 扩展端口
互感器伏安变比极性综合测试仪PT测量操作方法介绍
互感器伏安变比极性综合测试仪互感器伏安变比极性综合测试仪PT测量操作方法介绍4.1 PT伏安特性和误差曲线计算在互感器综合测试仪主界面中选择电压互感器点击旋转鼠标即可进入PT测试主界面，如图4.1。
图4.1 PT测试主界面在PT测试主界面中光标选择伏安特性选项，点击旋转鼠标进入PT伏安特性试验界面。
PT伏安特性试验与CT伏安特性试验相同，详细的说明请参照CT伏安特性试验说明。
注意：做PT伏安特性试验时一定要注意PT一次侧的绝缘和注意保护试验人身安全，因为PT试验过程中PT一次侧可能会产生高压。
PT伏安特性试验可以选择单机试验或外接升压器试验，单机试验是指只需要利用本仪器内置的调压器进行试验。
PT伏安特性单机试验接线如图4.2所示：互感器伏安变比极性综合测试仪图4.2 PT伏安特性单机试验接线图4.2 PT变比极性4.2.1 参数设置在PT测试主界面中光标选择变比极性选项，点击旋转鼠标即可进入PT变比极性试验参数设置界面如图4.3所示：图4.3 PT变比极性试验参数设置界面额定一次：电压等级有3kV、6kV、10kV、20kV、35kV、44kV、60kV、110kV、154kV、220kV、330kV、500kV、1000kV，并分别有“/1”和“/√3”可选。
互感器伏安变比极性综合测试仪额定二次：100V、100/3V、100/√3V、150V、220V，点击逐次选择。
注：额定一次与额定二次为被测品的一次侧额定电压和二次侧额定电压，用户根据被测品铭牌上的标注进行设置。
4.2.2 接线方式接线方式如图4.4所示。
图4.4 PT变比极性试验接线图4.2.3 试验方法检查接线完成后，光标移动至开始试验选项并按下，仪器进入试验状态，界面下方实时显示一次电压值和二次电压值。
试验完成后，仪器自动给出变比、比差和极性。
PT变比极性试验结果如图4.5所示。
互感器伏安变比极性综合测试仪图4.5 PT变比极性试验结果4.2.4 变比极性试验结果操作界面PT变比极性试验结果界面的各项功能操作与CT变比极性试验结果界面的功能操作相同，请参照3.2.4 CT变比极性试验结果操作说明。
伏安特性测试仪的操作是怎样的 伏安特性测试仪如何操作
伏安特性测试仪的操作是怎样的伏安特性测试仪如何操作电压安培特性测试仪安全便利，整个微机装置，内置的高性能CPU，牢靠性高；在依据接口提示设定测试值后，无需人工触点对设备进行测试，电压—安培特性测试仪电压安培特性测试仪安全便利，整个微机装置，内置的高性能CPU，牢靠性高；在依据接口提示设定测试值后，无需人工触点对设备进行测试，电压—安培特性测试仪自动完成测试。
让测试人员阔别高压电路，以确保他或她的人身安全。
伏安特性测试仪的输出功率均为实际电压和电流值，波形为标准正弦波，频率为50—60Hz。
它能有效地模拟变压器的实际状态，充分国家有关检修规程的要求。
伏安特性测试仪的特征：1.用户依据被测设备的电压安培特性选择输入电压.当电压安培特性测试仪的电压需要输出380 V或以上时，应输入380 V的输入电压。
2.伏安特性测试仪牢靠接地。
3.检查伏安特性测试仪是否没有接地点。
4.拨开关“16”至伏特安培。
5.伏安特性测试仪的输出和电压测量连接到电流互感器的两侧。
6.检查调压器是否正在调零，打开“24”开关，按下复位键，上面的指示灯亮起，此时微处理器处于等待存储状态。
7.打开输出开关，顺时针方向打开调整器，需要存储时按下内存键，存储键上方的LED亮着，内部蜂鸣器响。
（注：在每次测量的全过程中，不允许用伏安特性测试仪调整调压器，调整到大电流时，应尽量缩短停留时间。
）8.最可存储20组电流和电压。
9.储存完毕后，调压器调零.10.按打印键，打印出伏安特性测试仪的测试数据和伏安特性点阵。
伏安特性测试仪是一种全自动PT和CT特性测试仪。
该仪器可完成的试验包括：CT伏安特性试验、PT伏安特性试验、CT极性试验和PT极性试验。
T可变比极性试验和PT可变比极性试验自动计算CT、CT/PT变量比值差等结果参数的任意点误差曲线。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
伏安特性、变比、极性综合测试仪 说明书
第一章 概 述产品简介伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比较高的多功能试验仪器。
本仪器采用基于SOPC技术的高性能CPU作为核心处理单元，数据采集采用高精度16位A/D转换器，内置微型打印机可打印测试数据和曲线，测试数据还可以通过USB或串口输出，一人操作即可完成全部测试工作，操作简便。
机箱采用计算机辅助设计，箱体铝制喷塑处理，抗电磁干扰能力强，坚固耐用，外观新颖。
整机重量轻，便于移动，还注重了产品的人性化设计，是精心设计的测试仪器。
本款伏安特性变比极性测试仪具有以下技术特点：1．自动测试仅需设定最高测试电压、最大电流和步长，装置将自动从零逐步升压，自动地将伏安特性曲线测试、描绘、显示，无需人工手动调压、记录、整理、描曲线等繁琐劳动。
快捷、简单、方便。
无需专门培训，易操作。
2．功能全面可测试保护CT伏安特性、5％和10％误差曲线、变比、极性。
3．安全性高全微机化装置，参数设定好后完全不需人工接触而全自动进行测试。
测试人员远离高压电路，从而确保测试人员安全，可靠性高。
4．使用方便⑴操作简单方便, 采用先进的一键飞梭进行操作。
取消面板按键、开关、控制旋钮等各种常规控件。
⑵ 配有RS232通信接口和USB接口，可以联接电脑进行操作。
单机操作的数据可以保存，也可上传至电脑或U盘保存，在其它计算机上显示、打印。
⑶ 本机自带大容量存储器至少可保持45组测试数据，也可通过USB接口连接存储器对多组测试数据进行存储以备日后查询处理。
⑷ 自带大屏幕LCD、全汉化图形界面,测试时直接显示伏安曲线图，清晰，直观。
系统自带打印机，可随时打印伏安特性曲线及测试数据。
5．输出容量大伏安特性试验输出电压为0～2000V，电流为0～20A，可用于做500KV等级1A电流互感器的伏安特性试验；变比测试最大电流高达800A。
CT5801互感器伏安特性测试仪说明书130726
前言欢迎惠顾衷心感谢您选用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。
本公司保证其生产的产品，在发货之日起，无明显材料和工艺缺陷，并保证产品三年质保期。
如产品在保修期内有缺陷，本公司将根据保修单的详细规定予以修理和更换。
若欲安排维修及现场指导，请与本公司或最近的本公司销售和维修处联系。
使用本产品前，请认真参阅使用说明书，以减少不必要的人身及设备意外损害！因产品配置及功能的区别，部分描述可能不尽相同！未尽之处，您可以随时向本公司技术服务部电话咨询。
关于本仪器本仪器专用于测试互感器伏安特性、误差曲线、变比、极性、和二次侧回路检查等。
实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等测试结果快速显示出来（根据用户选配的机型而不同），支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过RS232/USB接口实现对仪器的远程控制和数据结果的智能分析，操作简便直观。
目录一、主要特点 (3)二、面板示意 (4)三、菜单操作 (5)四、测试方法 (6)4.1 CT伏安特性测试 (6)4.2 CT变比极性试验 (8)4.3 CT一次侧通流检查 (9)4.4交流耐压测试 (10)4.5系统设置菜单 (10)4.6数据查询菜单 (11)4.7 U盘存储菜单 (11)五、PC机操作软件使用说明 (12)六、技术参数 (13)七、附配件 (13)八、售后服务 (13)九、附录：误差曲线说明 (14)一、主要特点(一)、安全可靠：单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
(二)、符合国家检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
(三)、输出容量大：单机220V输入时最大电压输出0-2500V，单机最大电流输出0-1000A，可直接测试500KV/1A等级以上的互感器。
PT伏安特性讲解
武汉华能阳光电气PT伏安特性讲解第一章：技术参数仪器侧板上装有仪器供电电源插口（带2A保险）和散热风机，仪器电源插口可接受220V和380V电源输入，仪器会根据输入的电源进行自适应调整。
表1.1 仪器技术参数1.3面板结构介绍1、CT一次侧接线柱2、CT/PT二次侧接线柱3、PT一次侧接线柱4、外接升流器输入端武汉华能阳光电气5、外接调压器输入端6、接地端子7、320*240 LCD 显示屏8、微型打印机9、对比度调节 10、RS232计算机通讯口11、旋转鼠标 12、复位按钮13、外接测量口 14、主回路空气开关15、仪器电源开关第二章：功能键说明及主菜单2.1 旋转鼠标及液晶显示说明PT伏安特性测试仪采用320×240高分辨率灰色背光液晶显示屏，即使在强烈日光下也能清晰显示。
试验过程，试验环境设置及试验结果均显示在LCD屏上，全汉字操作界面，仪器操作控制采用先进的旋转鼠标作为输入方式，使用方便简单，左右转动旋转鼠标可控制光标在界面内活动，按下鼠标则表示选种当前选项或输入0-9数字。
2.2 开机界面和主菜单介绍首先将AC220V或AC380V电源连接至仪器面板，打开面板上主电源开关，仪器进入开机欢迎画面，开机完成后仪器显示如图2.1所示画面，进入待机画面后光标指示的当前试验项目为CT测试，当前选择项目的背景会反色。
按下旋转鼠标即可进入CT测试界面，旋转鼠标则可选中PT测试项目、时间设置或PC通信武汉华能阳光电气PC通讯设备与计算机联机成功以后，试验人员可以在计算机上查看设备Flash中存储的历史数据，也可以使用计算机控制设备进行CT极性试验，CT变比极性试验，CT伏安特性试验，PT极性试验，PT变比极性试验和PT伏安特性试验，并可将试验结果保存，打印成A4文档，将数据导出成Excel格式。
试验过程中仪器所采集的所有实时数据都会被显示在应用程序的软件录波器中，应用程序还可以根据试验结果计算CT伏安特性试验所对于的CT误差曲线，在联机结束后可以按住复位按钮使设备重新启动并退出联机界面。
MEFA-III-互感器伏安特性综合测试仪操作规程
一.设计用途设计用于对保护类､计量类CT/PT进行自动测试,适用于实验室也适用于现场检测｡二.参考标准GB 1207-2006､GB 1208-2006三.主要特征• 支持检测CT和PT• 满足 GB1207､GB1208等规程要求.• 无需外接其它辅助设备,单机即可完成所有检测项目.• 自带微型快速打印机､可直接现场打印测试结果.• 采用智能控制器,操作简单.• 大屏幕液晶,图形化显示接口.• 按规程自动给出CT/PT(励磁)拐点值.• 自动给出5%和10%误差曲线.• 可保存3000组测试资料,掉电后不丢失.• 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告. • 小巧轻便≤22Kg,非常利于现场测试.四.测试仪主要测试功能:(见表1)表1 五. 测试仪主要技术参数: (见表2)表25.1.工作条件要求1、输入电压 220Vac±10%､额定频率 50Hz;2、测试仪应该由带有保护接地的电源插座供电｡如果保护地的连接有问题,或者电源没有对地的隔离连接,仍然可以使用测试仪,但是我们不保证安全;3、参数对应的环境温度是23℃±5℃;4、保证值在出厂校验后一年内有效｡六. 产品硬件结构6.1.面板结构: (图1)图16.2.面板注释:1 ——设备接地端子2 ——通讯口3 ——打印机4 ——液晶显示器5 ——控制器6 ——过流保护(功率)开关7 ——P1､P2:CT变比/极性试验时,大电流输出端口8 ——S1､S2:CT变比/极性试验时,二次侧接入端口9 ——K1､K2:CT/PT励磁(伏安)特性试验时,电压输出端口10 ——A､X :PT变比/极性时,一次侧接入端口11 ——a､x :PT变比/极性时,二次侧接入端口12 ——设备保险13 ——主机电源开关14 ——主机电源插座15 ､16､17､18——主要功能接线简图七.操作方式及主界面介绍1､控制器使用方法控制器有三种操作状态:“左旋”,“右旋”,“按下”｡使用控制器的这三种操作可以方便的用来移动光标､输入数据和选定项目等｡2､主菜单(见图2)主菜单共有“励磁”､“变比极性”､“交流耐压”､“一次通流”､“数据查询”､“退磁”､“返回”7种选项,可以使用控制器进行选择和设置｡图2, CT主界面图3,PT主界面八.CT测试进行电流互感器励磁特性､变比､极性､一次通流､交流耐压､退磁测试时,请移动光标至CT,并选择相应测试选项｡1､CT励磁(伏安)特性测试按“励磁”键后,即进入测试界面如图4｡1)､参数设置:励磁电流:设置范围(0—20A)为仪器输出的最高设置电流,如果实验中电流达到设定值,将会自动停止升流,以免损坏设备｡通常电流设置值大于等于1A,就可以测试到拐点值｡励磁电压:设置范围(0—2500V)为仪器输出的最高设置电压,通常电压设置值稍大于拐点电压,这样可以使曲线显示的比例更加协调,电压设置过高,曲线贴近Y轴,电压设置过低,曲线贴近X 轴｡如果实验中电压达到设定值,将会自动停止升压,以免损坏设备｡1)､接线方式:接线图见(图5),测试仪的K1､K2为电压输出端,试验时将K1､K2分别接互感器的S1､S2(互感器的所有端子的连线都应断开)｡接线无误后,合上“功率开关”,按“开始”键后,即开始测试(见图5)｡试验时,光标在“停止”选项上,并不停闪烁,测试仪开始自动升压､升流,当测试仪检测完毕后,试验结束并描绘出伏安特性曲线图(如图6)｡注意:校准功能:主要用于查看设备输出电压电流值,不用于测试项目,详情见附录一｡图4,CT励磁特性测试界面图5, CT励磁特性接线图图6,CT励磁曲线图图7,励磁数据图图8 ,误差曲线参数设置界面图9,误差曲线图2)､伏安特性(励磁)测试结果操作说明试验结束后,屏幕显示出伏安特性测试曲线(见图6)｡该界面上各操作功能如下:打印:控制器选择“打印”后,先后打印伏安特性(励磁)曲线､数据,方便用户做报告用｡同时减少更换打印纸的频率,节省时间,提高效率｡励磁数据:将光标移动至“励磁数据”选项选定,屏幕上将显示伏安特性试验的测试数据列表(见图7)｡按下“返回”键即退回到伏安特性试验曲线界面,控制器即可实现数据的上下翻｡当页面翻转不动时,则已到达最后一页｡控制器移动至“保存”选项,按下即可将当前所测数据保存,保存成功后,屏幕上显示“保存完毕”｡成功保存后,用户如果再按下“保存”键,程序会自动分辨,不保存相同的测试记录｡并且可在数据查询菜单中进行查看｡在图6的界面中,将光标移至“误差曲线”选定后,屏上将显示伏安特性试验的误差曲线的设置(见图8)｡选定后计算出的误差曲线如图9｡光标移动至此选项,按下即进入打印设置界面(图10),可根据要求选择“默认”设定需打印的电流值,或选择“自定义”｡以下四项为误差曲线计算时的设置项:二次侧阻抗值｡的二次侧额定电流限值系数,如:被测CT铭牌为“5P10”,“10”即为限制系数｡自动计算出5%误差曲线数据并显示误差曲线｡自动计算出10%误差曲线数据并显示误差曲线｡误差曲线界面中有三个选项:打印:可打印出误差曲线图及数据;数据:可显示出误差曲线相关数据,查看方式同伏安特性数据｡返回:可返回上一层菜单｡图10,打印设置界面图11,CT退磁界面2､退磁试验1)参数设置:在CT主界面中,选择“退磁”后,进入测试界面见图11,设置二次侧额定电流: 1A或5A｡2)试验:接线图见(图5),测试仪的K1､K2为电压输出端,试验时将K1､K2分别接互感器的S1､S2(互感器的所有端子的连线都应断开)｡检查接线无误后,合上功率开关,选择“开始”选项,即开始退磁｡退磁过程中光标在“测试”选项上不停闪烁,直至试验完毕,装置会自动停止,界面提示“退磁完毕”｡3､CT变比极性试验1)参数设置:测试界面见图12｡一次侧测试电流: 0 ~1000A,测试仪P1､P2端子输出的最大电流;二次侧额定电流: 1A或5A｡2)开始试验:按照图13进行接线,CT一次侧接P1､P2,CT二次侧接S1､S2｡进入CT“变比极性”测试界面,如图12｡设置完成后,合上“功率开关”,移动光标至“开始”选项,按下控制器,试验即开始｡试验过程中光标在“测试”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,装置测试完毕后会自动停止试验, 并显示变比极性测试结果｡实验结束后可以选择“保存”､“打印”及“返回”｡仪器本身的同色端子为同相端,即P1接CT的P1,S1接CT 的S1时,极性的测试结果为减极性｡图12,CT变比极性测试界面图13 ,CT变比极性接线图4､CT一次通流试验1)设置好通流电流0~1000A,如图14｡2)开始试验:参照图15进行接线,CT一次侧接P1､P2,CT二次侧接S1､S2｡设置好通流电流后,合上“功率开关”,移动光标至“开始”选项,按下控制器,试验即开始｡电流保持时间以进度条显示(0~300A:保持10分钟;大于300A~500A:保持2分钟;大于500A:保持3秒钟)｡测试过程中,光标会显示在“测试”选项上不停闪烁,直至测试完毕自动退出,或按下控制器人为中止测试｡图14､CT一次通流测试界面图15､CT一次通流接线图5､CT交流耐压试验1)参数设置:在CT主界面中,选择“一次通流”后,进入测试界面(图16), 设置好设定电压值:0~2500V｡2)实验:接线图见图17,被测CT二次侧短接与测试仪电压输出口K2连接,电压输出口另一端K1连接互感器外壳｡检查接线完成后,合上功率开关,选择“开始”选项,按下即开始升压,电压保持时间默认为1分钟,测试过程中,仪器内部对互感器二次绕组与外壳之间的漏电流实时检测,如果发现电流迅速增加,将会自动回零,页面会显示“不合格”｡图16,CT交流耐压测试界面图17,CT交流耐压接线图九.PT测试进行电压互感器励磁特性､变比､极性､交流耐压测试时,请移动光标至PT,并选择相应测试选项｡1､PT励磁(伏安)特性测试1)､参数设置按“励磁”键后,即进入测试界面如图18｡励磁电流(0~20A):输出电流为仪器输出的最高设置电流,如果实验中电流达到设定值,将会自动停止升流｡通常1A即可测试出拐点值｡励磁电压:根据额定二次设置:100V､100/√3､100/3､150V､220V｡2)､接线方式:接线图见(图19),测试仪的K1､K2为电压输出端,试验时将K1､K2分别接互感器的K1､K2 ,电压互感器的一次绕组的零位端接地｡接线无误后,按“开始”键后,即开始测试｡试验时,光标在“停止”选项上,并不停闪烁,测试仪开始自动升压､升流,当测试仪检测完毕后,试验结束并描绘出伏安特性曲线图18,PT励磁特性参数设置界面图19,PT励磁特性接线图3)､PT(励磁)测试结果操作说明请参考8页CT测试结果说明.1)､参数设置在PT测试主界面中,选择进入“退磁”试验界面(如图20), 设置额定二次电压值:100V､100/√3､100/3､150V､220V｡2)､试验:参照图19接线,测试仪的为电压输出端,试验时将K1､K2分别接互感器的K1､K2 ,电压互感器的一次绕组的零位端接地｡检查接线无误后,合上功率开关,选项“开始”选项后,即开始退磁｡退磁过程中时,光标在“停止”选项上,并不停闪烁,当测试仪检测完毕后,,装置退磁会自动停止,界面提示“退磁完毕”｡图20,PT退磁界面3､PT变比极性试验1)参数设置:测试界面见图21｡一次:0~2500V｡二次:100V､100/√3､100/3､150V､220V｡按照图22进行接线,PT一次侧接A､X,PT二次侧接a､x｡进入PT“变比极性”测试界面,如图21｡设置二次侧额定电压及编号后,旋转控制器将光标移动至“开始”选项,按下控制器,试验即开始｡试验过程中光标在“测试”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,装置测试完毕后会自动停止试验, 并显示变比极性测试结果｡实验结束后可以选择“保存”､“打印”及“返回”｡仪器本身的同色端子为同相端,即A接PT的A,X接PT的X 时,极性的测试结果为减极性｡图21,PT变比极性测试界面图22 ,PT变比极性接线图4､CT交流耐压试验1)参数设置:在CT主界面中,选择“一次通流”后,进入测试界面(图23), 设置好设定电压值:0~2500V｡2)实验:接线图见图24,被测CT二次侧短接与测试仪电压输出口K1连接,电压输出口另一端K1连接互感器外壳｡检查接线完成后,合上功率开关,选择“开始”选项,按下即开始升压,电压保持时间默认为1分钟,测试过程中,仪器内部对互感器二次绕组与外壳之间的漏电流实时检测,如果发现电流迅速增加,将会自动回零,页面会显示“不合格”｡图23,PT交流耐压测试界面图24,PT交流耐压接线图十.数据查询点击数据查询,进入如图25所示界面,根据需要选择“励磁”､“变比极性”､“角差比差”､返回”等测试选项,选定测试项目后,进入图26测试界面,显示仪器中该项目下所保存的最新的测试结果｡插上U盘,点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中｡每条记录所用时间约2秒钟｡警告:1､在数据转存过程中,严禁拔出U盘,否则对U盘或设备造成永久性损坏｡2､U盘转存文件时,U盘内不应有与测试仪内需要转存的文件同名的文件,否则此文件会转存失败｡图25,各项测试结果主界面图26,测试结果保存界面十一.PC 机操作软件使用说明 (图27)11.1､将配套光盘放入计算机光驱中,解压“软件”至C盘根目录,打开Execute文件夹,选择“Dqsy”文件,即为互感器测试软件｡11.2､将存储试验数据的U盘连接至计算机｡11.3､打开“Dqsy”软件(以CT为例),选择互感器种类“CT”或“PT”｡11.4､选择“上传”,则将试验数据上传至计算机,每次可上传四组试验数据,继续选择“上传”,可选择另四组试验数据｡上传结束,可根据需要选择“伏安特性试验”､“误差曲线”､“变比极性试验”､“角差比差测试”､“负荷测试”､“直阻测试”等选项｡11.5､选择“保存”选项,则以“HTML”格式保存相应试验数据,用IE浏览器即可查看,非常方便｡11.6､选择“打印”选项,则以报表的形式显示结果,方便打印｡11.7､PT励磁特性测试结果,请参考上述CT操作｡图27附录一､“校准”测试方法(以CT为例)图28,校准测试主界面图29,电压校准接线图图30,电流校准接线图1)参数设置:进入CT“励磁”测试界面后,选择进入“校准”试验界面(如图28),设定好励磁电流值:0.1A ~ 5A;励磁电压值:1V~2500V｡2)开始:电压校准试验参照图29进行接线;设置好被测电压后,合上功率开关,选择“开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电压/电流值用于检测,检测完毕后,按下控制器,试验返回图28界面｡电流校准试验参照图30进行接线,电压设定值略高于【电流设定值(A)*负载(Ω)】,设置好被测电流/电压值后,合上功率开关,选择“开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电流/电压值用于检测,检测完毕后,按下控制器,试验返回图28界面｡附录二､误差曲线说明根据互感器二次侧的励磁电流和电压计算出的电流倍数(M)与允许二次负荷(ZII)之间的5%､10%误差曲线的数据中也可判断互感器保护绕组是否合格:1)在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值,说明该互感器合格如图31数据说明;2)在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图31数据说明;产品名称:MEFA-III 互感器伏安特性综合测试仪生产厂家:武汉摩恩智能电气有限公司参考阅读:/show/101保护用电流互感器二次负荷应满足5%误差曲线的要求,只要电流互感器二次实际负荷小于5%误差曲线允许的负荷,在额定电流倍数下,合格的电流互感器的测量误差即在5%以内｡二次负荷越大,电流互感器铁心就越容易饱和,所允许的电流倍数就越小｡因此,5%误差曲线即n/ZL曲线为图9所示曲线｡在图31中例所示(所测保护用CT为5P10 20VA):其中5为准确级(误差极限为5%),P为互感器形式(保护级),10为准确限值系数(10倍的额定电流),20VA表示额定二次负荷(容量)｡电流倍数为10.27倍(接近10倍)时,所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格｡另外,在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格｡另外,在二次负荷为19.58Ω(接近20Ω)时,所允许的电流倍数为12.85倍,大于该CT的额定电流倍数(10倍),通过该数据也可判断该互感器合格｡其实,只要找出这两个关键点中的任意一个,即可判断所测互感器是否合格｡如果10%误差不符合要求一般的做法有:●增大二次电缆界面积(减少二次阻抗)●串接同型同变比电流互感器(减少互感器励磁电流)●改用伏安特性较高的绕组(励磁阻抗增大)●提高电流互感器变比(增大励磁阻抗)图31误差曲线计算公式:M =(I*P)/N ZII =(U-(I*Z2))/(K*I)I 电流 U 电压N=1 (1A 额定电流) I 电流N=5 (5A 额定电流) Z2 CT二次侧阻抗P=20 (5%误差曲线 ) K=19(5%误差曲线.1A 5A 额定电流)P=10 (10%误差曲线 ) K=9 (10%误差曲线.1A 5A 额定电流)。
ZCCT-A互感器伏安特性测试仪说明书
ZCCT-A互感器伏安特性测试仪产品使用手册武汉中智诚电力设备有限公司Wuhan ZhongZhiCheng Power Equipment Co., Ltd目录一、设计用途 (4)二、参考标准 (4)三、主要特征 (4)四、测试仪主要测试功能： (4)五、测试仪主要技术参数： (5)六、产品硬件结构 (6)七、操作方式及主界面介绍 (7)八、CT测试 (8)九、数据查询 (15)十、PC 机操作软件使用说明 (16)安全操作• 在将测试仪置入运行前，检查测试仪是否有可见的损坏。
• 不要在多雨或潮湿气候下操作测试仪。
• 不要在易爆气体或蒸汽存在的环境下操作测试仪。
• 在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。
• 测试仪的内部可能产生高电压！因此，只有具备资质的人才允许打开测试仪。
• 为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。
• 确保连接到测试仪的测试对象的端子不带任何电位。
在测试中，测试仪是测试对象的唯一电源。
• 当测量互感器的变比时，请确保接线正确，否则在互感器内部可能产生危及生命的电压，有可能损坏被测互感器和测试仪！• 如果测试仪或者任何附加装置或是附件看起来不能正常工作，请停止使用。
注意：1、为了人身及设备安全，使用前请详细阅读说明书，并严格参照要求规范操作。
2、试验前请将仪器可靠接地。
3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线断开，保证互感器完全处于离线状态。
4、CT变比极性试验时，应将不检测的二次绕组短接。
5、做PT伏安特性试验时，一次绕组的零位端接地。
6、实验中严禁触碰所有测试端子。
本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。
一、设计用途设计用于对保护类、计量类CT进行自动测试，适用于实验室也适用于现场检测。
二、参考标准GB 1208-2006三、主要特征• 支持检测CT• 满足 GB1207、GB1208等规程要求.• 无需外接其它辅助设备，单机即可完成所有检测项目.• 自带微型快速打印机、可直接现场打印测试结果.• 采用智能控制器，操作简单.• 大屏幕液晶，图形化显示接口.• 按规程自动给出CT/PT（励磁）拐点值.• 自动给出5%和10%误差曲线.• 可保存3000组测试资料，掉电后不丢失.• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.• 小巧轻便≤22Kg，非常利于现场测试.四、测试仪主要测试功能：（见表1）CT（保护类、计量类）• 伏安特性（励磁特性）曲线• 自动给出拐点值• 自动给出5%和10%的误差曲线• 变比测量• 极性判断• 一次通流测试• 交流耐压测试• 铁心退磁表1五、测试仪主要技术参数：（见表2）项目参数工作电源AC220V±10% 、50Hz设备输出0～1000V（20A峰值）大电流输出0～600A励磁测量精度≤0.5%（0.2%*读数+0.3%*量程）CT变比测量范围≤5000A/1A(25000A/5A) 精度≤0.5%工作环境温度：－10℃～40℃，湿度：≤90%，海拔高度：≤1000m尺寸、重量尺寸：400mm × 250mm × 250mm ，重量：≤20Kg表2工作条件要求➢输入电压 220Vac±10%、额定频率 50Hz；➢测试仪应该由带有保护接地的电源插座供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了使测量准确，请将 CT 二次绕组的接地 线断开。
PT 伏安特性试验 1.参数设置界面 在主菜单中选中 PT 伏安特性测试选项后， 液晶屏将出现参数设置界面如下：
界面参数意义如下：
?第 x 次记录：以前第 x 次做完伏安特性试 验后保存的数据，用来浏览历史测试结果。
一、二次相反。总之要按照仪器面板上的变比高 压侧、变比地压侧的位置接线。
为了使测量准确，变比测试时，请将一次侧 的零位端的接地线断开。
系统设置
在主菜单中选择系统设置，则显示上图界 面，在该界面中可以修改系统的时间，设置外部 升压器变比。
说明：升压器变比的设置方法应根据所使用
等了整个下午,还是没有网络,我意识到该提醒 XX 一下了,就给他打了电话
HSXVA-III 伏安特性测试仪是一款专门为测 试互感器：伏安特性、变比、极性、误差曲线、 耐压测试和二次侧回路检查等设计的多功能现 场试验仪器。在不使用外接标准互感器的情况 下；实验时仅需设定测试电压/电流值，设备便 能够自动升压/升流，并将互感器的伏安特性曲 线或变比、极性等实验结果快速显示出来，支持 数据保存和现场打印，不但省去手动调压、人工 记录、描曲线等繁琐劳动，还能通过 RS232 接口 与笔记本电脑联机使用或上传数据。操作简单方 便，提高效率，是一种性价比较高的高科技产品。
大屏幕液晶显示，测试时直接显示伏安曲线 图，直观方便。自带微型打印机，可随时打印曲 线图及测试数据；
等了整个下午,还是没有网络,我意识到该提醒 XX 一下了,就给他打了电话
采用全键盘操作输入，试验操作简单方便； 带有大容量存储器，可存储 100 组测试数据， 掉电不丢失； RS232 通信接口，可连接电脑进行试验，测 试数据也可上传至电脑编辑保存； 体积小，重量轻，方便流动试验。仪器介绍 仪器外形介绍 仪器面板介绍
CT 变比极性试验
1.操作界面
在主菜单中选中 CT 变比测试选项后，将出 现 CT 变比试验的界面如下：
等了整个下午,还是没有网络,我意识到该提醒 XX 一下了,就给他打了电话
上图中，左侧为试验的参数设置区，右侧为 试验结果区，下方为当前测试的进度状态显示提 示栏。
按下面的上图接好线后，选择开始试验将开 始变比测试，此时下方的状态的提示栏显示当前 测试的进度状态，进度状态有：(I)正在测试。。。 (II)电机正在返回。。。(III)准备测试。当显示 “准备测试”时表示当前测试已完成，可以进行 下一次测试了。在测试的过程中，按钮“开始试 验”变为“停止试验”，测试过程中随时按下停 止可停止当前测试。
2.接线方式 单机试验接线方式如下图所示：
外部升压器试验接线方式如下图所示：
3.试验结果 设置好试验参数并按上图接好线后，选择单 机试验开始自动测试，测试界面如下：
在伏安特性测试的过程中按下旋转鼠标，将 立即中止伏安特性测试。测试完毕，自动显示伏 安特性曲线，结果界面如下：
在上图中可进而选择查看测试数据、查看误 差曲线、打印结果或者保存结果等。
HSXVA-III 伏安特性测试仪支持 CT（电流互 感器）和 PT（电压互感器）检测，且自带 1000V 交流电源和 650A 大电流源。该互感器测试仪无 需外接其它辅佐设备，单机即可完成所有检测项 目。采用智能旋转控制器，操作简单，全自动给 出检测结果。大屏幕液晶，图形化显示界面。按 规程自动给出(伏安特性)拐点电压和电流。自动 计算H5S%X和VA1-I0II%伏误安差特曲性线测。试仪可保存 100 组测 试数据，掉电后不丢失。自带微型快速打印机、 可直接现场打印测试结果。具有电压和电流保持
说明：设置最大输出电压和最大输出电流可 对电流互感器进行保护，在试验过程中，一旦电 压或电流超出设定值，测试仪将自动断路保护电 流互感器。
等了整个下午,还是没有网络,我意识到该提醒 XX 一下了,就给他打了电话
说明：外接升压器试验时需设置外部升压器 变比后才能正常进行测试，具体设置方法参见说 明书“参数设置”章节。
注意：极性的结果是指图 1 中 1 号接线柱和 3 号接线柱的极性对应关系。
2.接线方式
注意：CT 变比实验时，一定要注意一次侧与 二次侧的接线顺序，如果一次侧的电流大于二次 侧的电流则必须按上图进行接线（即二次的电压 高于一次侧的电压）；如果一次侧的电流低于二 次侧的电流，则实际接线与上图中的一、二次相 反。总之要按照仪器面板上的变比高压侧、变比 地压侧的位置接线。
?单机试验：仅使用单机进行试验时，按此 键开始试验。
?外接升压器试验：若需外接升压器进行试 验时，按此键开始试验。
说明：为了使作出的伏安特性曲线测试点均 匀连贯，特设定一分界点，该分界点前按一个步 长进行试验，分界点后按另一个步长进行试验。 该分界点即为分段点。该点数值可大可小，一般 根据估计或测试得出，不一定等于真实拐点，当 然越接近越好。
等了整个下午,还是没有网络,我意识到该提醒 XX 一下了,就给他打了电话
在数字输入模式下，直接“0”～“9”键输 入数字，结合“.”可以输入任何数字；“OK”键 选择当前的输入，“取消”可以消除刚才的错误 输入，“↑”“↓”“←”“→”则可以方便的实现 光标的移动。
主菜单
连接好仪器侧板上的～220V 电源和面板上 电源电源端口，打开面板上的电源开关，液晶屏 背光亮，装置进行自检，自检完毕进入伏安特性 测试仪汉化主菜单。主菜单如下:
?分段点前（后）步长：分段点前（后）的 电流步长，范围（0.001-2.000）A。
?最大输出电压：本次试验允许输出的最大
等了整个下午,还是没有网络,我意识到该提醒 XX 一下了,就给他打了电话
电压，该电压绝不能超过电流互感器二次侧的所 能承受的最大电压，范围（0-2000）V。
?最大输出电流：本次试验允许输出的最大 电流，该电流不能超过电流互感器二次侧的所能 承受的最大电流，范围（0-20）A。
功能全面，可测试 CT/PT 伏安特性、变比和
极性、CT5%和 10%的误差曲线、CT 二次侧回路、 交流耐压测试；
若单机的输出电压不能满足要求，也可以采 用外接升压器进行测试；
伏安特性试验单机输出电压 0-1000V、电流 0-650A；采用外接升压器输出电压 0-2500V、可 做 500KV 等级 1A 的互感器伏安特性试验；
功能，方便计量检测。
等了整个下午,还是没有网络,我意识到该提醒 XX 一下了,就给他打了电话
技术特点
仅需设定测试电压、电流和步长，装置将自 动升压并能自动将伏安特性测试曲线描绘出来， 省去手动调压、人工记录、描曲线等烦琐劳动。 快捷、简单、方便；
国内首创接线接线方式，自适应电压接入。 只需 4 个接线柱便可完成 CT/PT 的所有试验；
说明：在试验过程中，一旦电压或电流超出 设定值，测试仪将自动断路保护电流互感器。
2.接线方式
3.试验说明
设置好试验参数并按上图接好线后，选择单 机试验开始自动测试，测试界面与图 5 相似，结 果界面也与图 6 相似。
小心：在做 PT 的伏安特性时，由于一次侧 有高压产生，一定要注意一次侧的绝缘能力与保 护试验人员的安全。要求实验时 PT 外壳可靠接 地，且将被测 PT 的一次绕组的零位端接地。
等了整个下午,还是没有网络,我意识到该提醒 XX 一下了,就给他打了电话
?最大输出电流：本次试验允许输出的最大 电流，该电流不能超过电压互感器二次侧的所能 承受的最大电流，范围（0-20）A。
?单机试验：仅使用单机进行试验时，按此 键开始试验。
?外接升压器试验：若需外接升压器进行试 验时，按此键开始试验。
等了整个下午,还是没有网络,我意识到该提醒 XX 一下了,就给他打了电话
主菜单有 CT 伏安特性测试、CT 变比极性测 试、PT 伏安特性测试、PT 变比极性测试、系统 设置和厂家设置六项功能，其中厂家设置是本保 留的仪器校准功能，需要厂家密码才能使用。
CT 伏安特性试验
1.参数设置界面
在主菜单中选中 CT 伏安特性测试选项后， 液晶屏将出现参数设置界面如下：
?分段点电压值：为使伏安特性曲线的拐点 前和拐点后的曲线点分布合理特设置一个分段 点，在此点前后分别以两种不同电压步长进行试 验。该分段点电压值根据估计值或根据所测拐点 值来设定，范围（0-2000）V。
?分段点前（后）步长：分段点前（后）的 电压步长，范围（1-100）V。
?最大输出电压：本次试验允许输出的最大 电压，该电压绝不能超过电压互感器二次侧的所 能承受的最大电压，范围（0-2000）V。
（1）内部调压器电源端口 （2）PT 变比测试二次侧输入端子 （3）CT/PT 伏安特性测试电压输出端子 PT 变比测试一次电压输出端子 CT 变比测试二次电流输入端子 （4）CT 变比测试一次侧输出端子 （5）高压输出开关 （6）电源开关
（7）数字键盘 （8）面板打印机 （9）RS232 通讯口 （10）外部升压器测量的数据口 （11）安全接地端子 （12）液晶屏 试验 键盘使用方法
的升压器参数确定，计算方法：升压器变比=升 压器高压侧电压/升压器数据口电压，例如升压 器高压电压为 3000V，数据口电压为 4V，那么对 应变比就是 750V。
注意事项
电流互感器二次线圈不应有接地点。
调压器开关及输出开关在断开位置方向可 接线和拆线。
试验前本装置应可靠接地。
做完试验后应及时回零，严禁在高电压，大 电流下长时间停留。
界面参数意义如下：
?第 x 次记录：以前第 x 次做完伏安特性试 验后保存的数据，用来浏览历史测试结果。
?分段点电流值：为使伏安特性曲线的拐点 前和拐点后的曲线点分布合理特设置一个分段 点，在此点前后分别以两种不同电流步长进行试 验。该分段点电流值根据估计值或根据所测拐点 值来设定，范围（0-20）A。
