三星4200硒鼓加粉图解
家庭办公常用打印机换墨图解及清零大全，双手奉上，拿走不谢！
家庭办公常用打印机换墨图解及清零大全，双手奉上，拿走不
谢！
科技的发展 oA办公设备的普及，个人能够了解并掌握一些关
于打印机、复印机简单的知识是非常有必要的。
家庭的实用性
暂且不说。
如果在单位里，碰到打印机出问题你能守着大BOSS露上一小手，是不是很拉风。
1、拆下螺丝。
图一
2、打开封口
图二
图三
3、取下鼓芯，这里我就可以倒掉废粉了，将硒鼓竖立起来，轻轻晃动，废粉就将倒出（也可以在加完粉之后倒废粉，这样容易一次性清理干净）
图四
4、用小号一字起子固定左边硒鼓挡板
图五
5、接下来用小号一字起子将充电棍封口处轻轻往右撬动，让充电棍轻轻往外斜
图六
6、接下来用我们准备好的A4复印纸，将A4对半折，做一个漏斗，如图。
这样我们就可以把粉倒进粉仓里去了。
图七
7、我们把充电棍放回去，再放回鼓芯，封上封口，起上上个螺丝，这样就加粉结束了。
当然市面上还有一些国产鼓、品牌鼓、易加粉鼓
那些其实就很简单了，硒鼓上留有废粉口和加粉口。
加粉前打开
废粉口把硒鼓内的废粉全部清理掉。
然后把新粉从加粉口倒入。
如果忘记倒废粉，将会造成硒鼓漏粉，印品脏污。
常用硒鼓加粉方法详解
取下上盖一个螺丝（难取要用专用工具）用一字螺丝刀撬开上盖两端卡子，取下上盖，清洁加粉。换保险管，上机测试。
SCX-4521D3
3000
保险管
SCX-4321 / 4521F
取下硒鼓两边的固定螺丝分离废粉仓与粉仓，清洁加粉，更换保险管，上机测试。
SCX-4216D3
3000
计数芯片
SF-560 / 565P
取下硒鼓上所有螺丝（有个要用专用工具取），撬开两端卡子，取下上盖，清洁加粉，更抽芯片，上机测试。
SCX-4720D3
3000
计数芯片
SCX-4520 / 4720F
取下硒鼓上所有螺丝，撬开两端卡子，取下上盖，清洁加粉，更换芯片，上机测试。
SCX-D4200A
MF-C7220 / 7420
FAX-2820
HL-2040 / 2070N
鼓粉分离，电晕丝充电，复位装置检测新粉盒，透光方式检测碳粉量，可堵住。无废粉仓，无废粉仓刮板，由清洁毛辊负责清洁感光鼓。取下感光鼓一端卡片，从另端抽出感光鼓中间铁棒。拆下粉仓复位端（齿轮端）端盖，便可洁清，粉仓刮板和毛粘粘在一起的。有加粉口，80克。
方法1：销钉固定，把两端销钉打进鼓内，分开粉仓，废粉仓。
废粉仓：取下感光鼓销钉，取下感光鼓，取下充电棍，取下废粉仓刮板，清洁。
粉仓：有加粉口。
方法2：用钳把鼓芯有齿轮一端的定位销拔出。抓住鼓芯的塑料齿轮可以顺利拔出鼓芯。取出充电辊。充电辊下面有一个销钉，这是关键点，用一字螺丝向外顶出销钉。
C4092A
DR2050
12000
联想
硒鼓寿命
检测方式
适用机型
备注

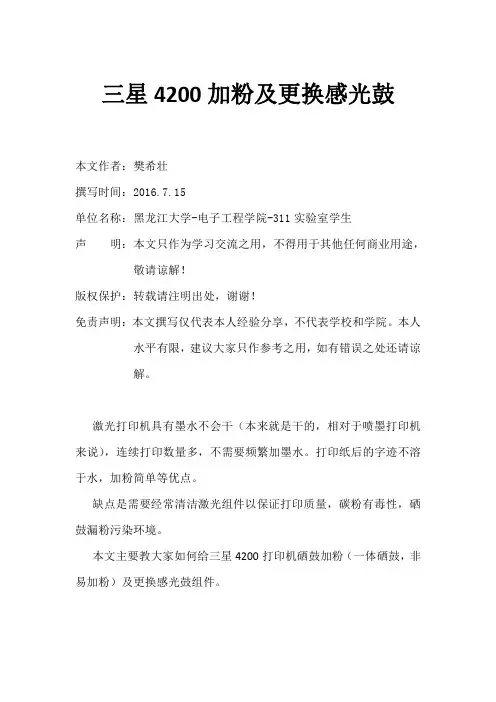

三星4200加粉及更换感光鼓
三星4200加粉及更换感光鼓本文作者：樊希壮撰写时间：2016.7.15单位名称：黑龙江大学-电子工程学院-311实验室学生声明：本文只作为学习交流之用，不得用于其他任何商业用途，敬请谅解！版权保护：转载请注明出处，谢谢！免责声明：本文撰写仅代表本人经验分享，不代表学校和学院。
本人水平有限，建议大家只作参考之用，如有错误之处还请谅解。
激光打印机具有墨水不会干（本来就是干的，相对于喷墨打印机来说），连续打印数量多，不需要频繁加墨水。
打印纸后的字迹不溶于水，加粉简单等优点。
缺点是需要经常清洁激光组件以保证打印质量，碳粉有毒性，硒鼓漏粉污染环境。
本文主要教大家如何给三星4200打印机硒鼓加粉（一体硒鼓，非易加粉）及更换感光鼓组件。
一、准备工作1.准备两张报纸或较大纸张垫在桌子上做工作台。
不建议用塑料等其他物品。
由于碳粉不溶于水较难清理，所以尽量采用一次性材料。
使用后直接丢弃。
2.准备一些纸巾，撕成小段，10张左右。
用纸抽比较方便。
准备一些水。
3.拉好窗帘，只开一个灯即可。
准备好硒鼓，碳粉，感光鼓（感光鼓上面的黑塑料不要撕下来，避免硒鼓过度曝光影响打印质量）。
4.准备螺丝刀子。
齿轮润滑油。
带上口罩或防毒面具。
二、拆开硒鼓1.首先把硒鼓放在报纸上，然后把芯片拆下。
2.把硒鼓上面的5个螺丝慢慢拆下，注意挪动硒鼓要缓慢，防止漏粉。
3.将硒鼓反面朝上，用螺丝刀敲击粉盒部分，使碳粉沉积在粉盒里。
4.轻轻打开硒鼓卡扣5.将硒鼓上下两部分分开，如果只加碳粉，把粉仓内废粉倒出，添加新粉，再将硒鼓安装好即可。
如更换组件继续往下看。
6.拆下硒鼓侧面螺丝。
7.将两个侧面板拿下，即可将充电辊和感光鼓拆下。
拆下的感光鼓8.放入新感光鼓10.再依次将零件装回去11.在硒鼓齿轮上涂抹润滑油。
12.打开感光鼓上的黑色塑料，顺时针拨动硒鼓齿轮，直到黑色塑料全部出来。
感光鼓就换好了。
13.用纸巾蘸取少量水轻轻擦拭硒鼓外壳，直至没有碳粉，纸沾水擦拭桌面碳粉，擦拭完之后，将报纸和纸巾扔掉即可。
4200硒鼓加粉详细图文教程
三星SCX-4200一体机硒鼓加粉拆解图
三星SCX-4200一体机硒鼓加粉拆解图
三星-SCX-4728-SCX-4729-MLT-D103L硒鼓加粉图解教程
三星ML-3310ND激光打印机硒鼓加粉需要的简单工具三星ML-3310ND激光打印机硒鼓加粉必须的计数芯片
心把卡子弄折了
第六步、撬开右侧盖的3个铆钉焊接处，取下右侧盖，下图是左侧盖导电部分的结构第七步、用一字螺丝刀使巧劲把齿轮轴套卸下
第九步、用一字改锥起开左侧端盖的定位卡子，巧劲，小心别折了第十步、卸下左侧端盖，看下图的内外结构
第十一步、拆后挡板，拆之前先注意一下红框框标出来的这个卡子，小心掰折了第十二步、取下后挡板，看下图
第十五步、下图是粉仓和废粉仓分成两部分第十六步、清洁处理废粉仓，把硒鼓的鼓芯取下来
第十七步、把充电辊取下来第十八步、拧下刮板上左右两端的螺丝，取下刮板
二十一步、拧上螺丝，检查一下废粉仓上的软塑料刮片是否变形，变形的话往外捋一下二十二步、装好充电辊
加电，影响打印品质。
三星SCX-4300硒鼓加粉图解
三星SCX-4300硒鼓加粉图解时间:2010-01-07 21:53来源: 作者:揭阳电脑网点击: 666次三星SCX-4300加粉图解，永久不用换芯片：图片：图片：图片：图片：图片：碳粉加后，需要解码清零后才可以正常打印。
不然会提示没粉。
通过软件方法解决三星SCX-4300加粉清零问题，不改变原有的功能，在程序中增加墨粉清零功能,永远不要芯片。
芯片仍是4300系统。
修改时完全由软件自动完成，不拆机盖，不拆主板，不换芯片，大大降低风险，而且必要时还可以刷回未破解的版本，不影响保修。
解码前打印机的数据（已打印926页，墨粉量为0%）修改后仍使用原来的打印驱动和扫描驱动。
所有功能不变。
以后加粉或显示墨粉不足时，通过操作打印机面版：菜单（Menu）->10.Maintenance（维护）-->Clear Settings（清除设置）-->All Settings（所有设置）就能将墨粉恢复到100%。
使用次数无限。
硒鼓不需要芯片，一次破解，终身享用。
注意：只能用于4300 原版，如果4300芯片已经被改为4200的芯片，则不能破解。
三星SCX-4300 芯片解码清零软件免费下载1. 将SCX-4300.zip解压,建立C:\scx-4300文件夹2. 点击开始-运行,键入CMD,确定.3. 在黑色的WINDOW命令行键入cd /,然后按ENTER.再键入cd scx-4300,再按ENTER.4. 键入fix4300.exe SCX4300_V1.13_Fact_romdl.hd然后按ENTER.5. 以上操作将在C:\scx-4300文件夹中建立一个名称为FIX_SCX4300_V1.13_Fact_romdl.hd.的文件.这个文件是根据你打印机的唯一系列号而创立的,它将取代你打印机闪存中原来的那个文件.6. 在打印机面板上依如下次序快速按各面板按钮: 菜单(MENU) 复印(COPIES) < > 菜单(MENU) > 如果成功可在打印机的显示窗口显示技术模式(TECH MODE). 如果没有变化,按停止依6的步骤重试.7. 在技术模式(TECH MODE) ,按菜单(MENU)按钮,出现DATA SETUP -> FLASH UPGRADE -> LOCAL,然后按确定(OK).8. 返回电脑将刚才创立的FIX_SCX4300_V1.13_Fact_romdl.hd文件拖到文件名为usbprns2.exe的图标上. Samsung SCX-4300打印机显示将显示- Data receiving - Flash erasing - Flash Programming - Checksumming - Download Ok9.重复步骤6在技术模式(TECH MODE) ,按菜单(MENU)按钮,出现DATA SETUP -> CLEAR COUNTERS -> CLEAR ALL CNT. 打印机的LED灯变黄,最后变绿.解码成功. 以上方法来自http://www.raneri.it/blog/eng/index.php/2009/10/10/samsung-scx-4300-how-to-reset-the-toner-counter/ 在本人去年12月购买的samsung-scx-4300解码成功.。
三星scx-3400如何给硒鼓加粉
三星scx-3400如何给硒鼓加粉1. 第一，将硒鼓的手柄正对着自己，找一把螺丝刀将硒鼓手柄左右两边的两个熔点小心的撬开。
然后慢慢的撬开手柄右侧的带有铁片的PLATE ，轻轻的打开PLATE的时候一定小心它的爪，不然断裂的话会造成漏粉哦~2. 第二，您打开PLATE后会看到一个圆形的碳粉盖。
同样用螺丝刀将碳粉盖撬开（注意用力要适中哦，不然碎掉的话你就要换新的了）3. 第三就是最关键的加粉了，把您准备好的碳粉慢慢的加入。
千万不要把碳粉弄撒哦。
你的机型是加粉最要注意的，如果你不小心将碳粉弄撒，会导致您打印的画像出现白色条纹或是更多的不良现象哦。
4. 第四就是清理您加粉后的后道手续了。
如果您很小心的没有将碳粉撒漏的话，这一步就可以省略了。
但是您要是不小心将碳粉撒漏在硒鼓里的话，也不用太过担心，将你拆卸下来的碳粉回收仓拿掉，然后你会分别看到C/R（C/R是在碳粉回收仓上的，你要是看到它上面有碳粉的残留物，这是千万不要用手指触碰它。
因为人的身体是有油的，您要找一个干净的无尘布，有擦拭眼睛的布是最好的了。
将上面的碳粉残留擦拭干净即可。
）5. 如果您看到C/R没有任何异物的话，你就要看一下SUS（即：刮片、刮刀）和D/R，基本上这两个地方只要您不弄上油的话是没有任何问题的。
检查完毕，按照您拆卸的步骤重新安装回去，最后检查OPC（感光鼓）。
OPC是最关键的东西，也是激光打印机硒鼓里最贵重的东西。
看下您在加粉时有没有将它铬伤，如果有一点那就不要紧的，因为是自己用的话是不会影响打印效果的哦。
最后将OPC擦拭一下即可了。
组装完毕以后，拿起硒鼓左右、上下力度适中的分别摇晃三次，放入打印机打印即可成像。
一步一步教你怎样给硒鼓加粉
一步一步教你怎样给硒鼓加粉收集者：小路发布于： 发布时间：2010-5-6 19:34:11 发布人：小路减小字体增大字体激打完美加粉之准备篇目前激光打印机价格不断下降，但是相应的原装耗材“硒鼓”价格却丝毫未降，仍然是高高在上的姿态，厂家还设置了各种障碍防止用户自己加粉。
这不但使得激打使用成本很高，而且使用后的硒鼓随处乱扔也会导致环境严重污染。
现在我们动手自己对硒鼓加粉。
激打工作原理激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。
关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。
感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。
目前打印机硒鼓的寿命一般为5000张，A3的机型一般为1000 0张左右。
磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。
磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。
清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。
如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。
充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。
硒鼓加粉过程图解
硒鼓加粉过程图解１、拆下螺丝( 鼓有两侧，其中一侧只有一个螺丝，另一侧有三个螺丝，拆下有三个螺丝的那一侧的如左图所示的两个螺丝）２、打开封装（拆下第一步的螺丝后，打开封装）３、取下弹簧（取下如上图所示的右端固定鼓芯（如图绿色）的弹簧。
）４、取下鼓芯（如左图，把鼓芯左端抬起来（可以把其外端轻轻向外掰一些），再向外拉，把鼓芯取出）５、取下清洁辊（鼓芯取出后，就可看到鼓芯下面的清洁辊，用螺丝刀把其翘出来）６、取出小铁销（鼓左右两端均有一个小铁销，从鼓两侧的外面就可看到，确定位置后，用一螺丝刀在鼓里面顶着，拿钳子敲击螺丝刀，把销子顶出点）如上图示７、拔出铁销（在鼓外侧，用尖嘴钳拔除第六步顶出的销子），另一侧的销子同样方式拔出。
８、拆开鼓体（两个销子都拔出后，轻轻掰动两面鼓体，鼓体就可分成两半）以上几步事故的拆卸过程以下几步是清理粉仓，加粉的过程：９、拧下螺丝（拧下的那半鼓体的螺丝）１０、打开封盖（拧下第九步的螺丝后，就可把封盖打开），这时可以看到一个圆形的瓶盖。
注：后边13步加粉时就是打开这个瓶盖，放上漏斗，把粉从漏斗处加进去。
１１、抽出磁辊，清空粉仓（继第十步打开封盖后，把的磁辊抽出，把剩余的粉倒出，再打开圆形的瓶盖，用电脑专用的吹风机（一般电脑城都有卖的，40-50元左右）清理一下粉仓，磁辊。
１２、装上磁辊（清理完剩余的粉后，把磁辊装上。
）１３、加粉（参看第十步后的注：）１４、封盖（加满粉后，盖上盖子），用手稍微转动磁辊，使粉均匀布在磁辊，晃动一下，看看漏不漏粉。
一般是不会漏的。
１５、封装（继第十四步后，封装加完粉的这面）１６、拧好螺丝，把这半面固体放下。
下面这几步是清理废粉仓：１７、取下定位簧（拿起另一面鼓体，取下如图示黄色圈里的定位簧）１８、取下档板１９、拧下螺丝２０、拿掉粉仓上的挡板，（）清理废粉仓，（用以上用的吹风机）２１、拧上螺丝（清理完后，按顺序装上）２２、再装上清洁辊２３、装上鼓芯，这半面也装好了。
最新硒鼓加粉图解培训讲学
1、HP5000与文杰A5000、佳能850/870/910粉盒通用,拆解方法相同。
2、粉盒的粉仓与废粉仓的连接是通过两侧的两个固定销钉边接的,将这两个销钉分别拔出。
也可以直接向里打掉。
3、拔出另一侧的固定销钉，在复原时,注意磁辊和感光鼓相对,以及销钉插入时,要对孔。
4、拆解开后的粉盒分成两部分,注意两端缓压弹簧。
5、HP5000的感光鼓是由两侧的架子固定的,用螺丝刀拧下一端的两个固定螺丝,将铁架子拔出。
6、拧下另一端的两个固定螺丝,摘下固定架子,可将感光鼓取出,注意感光鼓不要磕碰以及避光保存。
7、拆下OPC后的废粉仓展开图,对于磨损严重或有缺陷的OPC应当更换。
（我公司提供美国三菱长寿命感光鼓）8、摘下充电辊,用我公司提供的抛光剂可对充电辊进行修复保养。
9、摘下充电辊后的废粉仓。
拧下刮板的两个固定螺丝就可摘下刮板,以及清理废粉仓。
注意:当刮板橡胶发黄时应当更换刮板10、将鼓盖转到后部,用一字螺丝刀,轻轻将导杆摘下。
11、拧下齿轮端的末端顶板的三个固定螺丝。
12、将顶板慢慢拔出,注意用力平行。
13、摘开末端顶板后的展开图,复原后注意2个触点。
14、将粉仓内及磁辊上的余粉清理干净,再从磁棍缝隙中加入碳粉。
15、加完粉装入磁棍，检查磁棍一段的铜片是否磨损或者损坏，及时更换新的，我公司提供优质耐用铜片16、加完碳粉后,再逆着拆解的步骤，将粉盒复原。
C3906F硒鼓加粉图解|惠普HP/5L/6L/3100|佳能AX/460/465/660加粉图解1、该型号粉盒适应于:Canon LBP AX/460/465/660 Canon FAXL250/300/380/4000 HP LaserJet 5L/6L/6L Gold/6L Pro2、粉盒两边各有一个固定销钉,用平口钳夹紧销钉露出的部分,用力向外拔,也可以把销捅进去。
3、两个固定销钉拔出后,粉盒分成感光鼓部分和粉仓部分。
（复原时，注意感光鼓各磁辊相对,固定孔要吻合）4、用尖嘴钳夹紧感光鼓两侧的固定销钉,分别拔出,可以取出或更换感光鼓。
三星4200硒鼓加粉图解
现场拍摄三星4200硒鼓加粉图解彭福朝检查硒鼓外观拆分硒鼓拆开硒鼓准备清洁现在开始加碳粉【IT168 使用技巧】今天笔者给大家带来就是三星4200机器得加粉图解,希望我们广大维修爱好者跟使用者继续关注我们笔者带来得一些加粉经验,不管您就是使用者还就是维修爱好者,这些对于您了解打印机,学习打印机知识就是很有帮助得,下面我们一起来瞧一下笔者给大家得做现场操作。
三星4200加粉图解我们先来从各个角度观察一下粉盒结构(图1、2、3、4)三星4200加粉图1三星4200加粉图2三星4200加粉图3三星4200加粉图4接下来我们就开始动手拆硒鼓了,我们十字螺丝刀拿出来把如图5、6、7、8、9用十字螺丝刀拧下上面得5个固定螺丝。
三星4200加粉图5三星4200加粉图6三星4200加粉图7三星4200加粉图8三星4200加粉图9我们已经把螺丝都拆下来了,接下来我们就更进一步得来拆分硒鼓,拆硒鼓得时候注意一定要保护硒鼓上面得鼓芯,鼓芯就是成像中很关键得一个部件,如果您把鼓芯划伤了,到后面加完粉以后,打印出来得打印件同样会有硒鼓上面划伤得痕迹、刚刚我们已经谈到拆硒鼓要注意得关键部位进行保护,下面我们来再用平口螺丝刀从前侧轻轻得撬开上盖(图10、11),如图12、13得样子轻轻将上盖掀掉、三星4200加粉图10三星4200加粉图11三星4200加粉图13三星4200加粉图14我们瞧到上面已经把硒鼓拆开了,我们一般情况下可以把硒鼓里面得废粉倒掉,这样可以有效得保证加粉以后得打印效果、然后就可以把粉加进去了、下面我们就开始加粉了、我得准备工作基本都做好了,然后可以开始加粉了,下面我们就可以如图15、16得样子将碳粉慢慢得倒进粉舱就ok了,在灌粉前最好可以对粉舱进行清洁,因为有些粉掺上新粉以后会打印有底灰。
三星4200加粉图15三星4200加粉图16碳粉倒完了,然后我们可以把盖子重新盖上,然后把刚刚拆下来得螺丝重新上到硒鼓上面就可以打印了,加粉其实就是很简单得事情,主要就是我们在加粉得时候能够注意重要部位得保护,做到细心,小心就没问题了、。
三星SCX4623-1053 硒鼓加粉图解
三星硒鼓加粉图解及硒鼓芯片复位清零教程 专业版适用机型:ML-1910 ML-1915 ML-2525 ML-2525W ML-2580NSCX-4600 SCX-4623FSF-650 SF-650P示例硒鼓型号: MLT-D105L/S准备工具材料:1.一字/十字螺丝刀2.尖嘴钳3.平头铲刀4.小型钻孔工具5.紧固螺丝钉若干6.软毛清洁刷子(棉签)7.小号工具盒,配件盒 8.吸尘器(建议使用)9.芯片复位清零解码器 10.准备填充的碳粉开始操作图中红圈标记的是硒鼓两侧的紧固点.由于紧固点是融塑固封,没有螺丝钉,所以建议使用平头铲刀,把融塑帽铲掉,方可拆卸两侧盖板.操作时请注意安全旋转红圈标记的锁扣,并卸下. 把固定轴向里顶进去 .箭头指向盖板的紧固卡扣,使用一字螺丝刀小心撬出 卸下盖板注意齿轮的安装位置和方向.另一侧盖板旋转锁扣.取出 小心撬出紧固卡扣 卸下侧盖板卸下上盖板注意硒鼓和粉仓的紧固点 分离硒鼓和粉仓卸下感光鼓,小心清洁,避免划伤 卸下磁棍卸下的部件仔细清洁 小型的部件要记住安装方向,位置拆卸盖板或刮板时,注意施力平衡,避免弯曲变形 使用吸尘器彻底清洁废粉仓拆卸盖板或刮板时,注意施力平衡,避免弯曲变形 很多紧固点需要拆卸技巧,务必细心观察使用软毛刷.棉签彻底各个卸下的部件使拔出感光鼓的固定轴.调整合适安装点---- 清洁完成.按照倒序操作组装硒鼓部分粉仓盖 卸下粉仓的各个部件清除使用剩粉使用软毛刷.棉签彻底各个卸下的部件填充新的碳粉使用软毛刷.棉签彻底各个卸下的部件拆卸组装各个部件,注意顺序 方向 位置重新组合硒鼓和粉仓对准紧固卡扣,安装上盖板盖板也需要清洁,尤其上金属接触点 原装硒鼓没有紧固螺丝孔,需要DIY了用电钻在原来的紧固点上开孔 注意深度,不要钻透 选择适配的螺丝即可紧固另一侧的这个齿轮通过盖板的轴固定,所以安装时请仔细调整正确位置用电钻在原来的紧固点上开孔 注意深度,不要钻透 选择适配的螺丝即可紧固安装两侧的紧固锁扣,并旋转到锁紧位置.硒鼓清洁,加粉完成,下面开始复位清零芯片时代深蓝办公设备服务中心----------------------硒鼓芯片复位清零解码器-----------------------www.,用铲刀去除芯片盖板的固定帽, 取出硒鼓芯片按照芯片触点编号正确连接解码复位器连接完成,即可运行复位清零软件时代深蓝办公设备服务中心----------------------硒鼓芯片复位清零解码器-----------------------www.,时代深蓝办公设备服务中心----------------------硒鼓芯片复位清零解码器-----------------------www.,测试版复位清零软件,请登录下载复位清零完成,即可上机测试本机型计数芯片支持循环复位清零.无需修改主板,无需修改固件. 操作简单易行. 以下附带简明电路图. 感兴趣的朋友可以 DIY 一套连接硬件时代深蓝办公设备服务中心----------------------硒鼓芯片复位清零解码器-----------------------www.,时代深蓝办公设备服务中心----------------------硒鼓芯片复位清零解码器-----------------------www.,更多资讯,欢迎浏览:时代深蓝办公设备服务中心----------------------硒鼓芯片复位清零解码器-----------------------www.,。
三星CLP-300硒鼓加粉及芯片更换图解
按照芯片的颜色和方向,准确安装芯片即可.计数芯片的颜色/方向的识别:K 表示黑色 表示红色 C 表示蓝色 Y 表示黄色 NhomakorabeaM
硒鼓加粉图解兄弟硒鼓加粉图解88a硒鼓加粉图解hp80a硒鼓加粉图解更换硒鼓佳能硒鼓加粉图解80a硒鼓加粉图解如何更换硒鼓硒鼓芯片m7205更换硒鼓
三星 CLP－300 硒鼓加粉及芯片更换图解
第一步:硒鼓开孔
第二步:添加碳粉
第三步:更换硒鼓计数芯片
因为要更换完整的原装芯片必须把粉盒底部完全破坏,将导致粉盒报废. 所以通过清除触点,安装本部开发的硒鼓芯片,不用破坏粉盒,即可完成计数芯片的更换.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现场拍摄三星4200硒鼓加粉图解
彭福朝检查硒鼓外观拆分硒鼓拆开硒鼓准备清洁现在开始加碳粉
【IT168 使用技巧】今天笔者给大家带来是三星4200机器的加粉图解，希望我们广大维修爱好者跟使用者继续关注我们笔者带来的一些加粉经验，不管你是使用者还是维修爱好者，这些对于你了解打印机，学习打印机知识是很有帮助的，下面我们一起来看一下笔者给大家的做现场操作。
三星4200加粉图解
我们先来从各个角度观察一下粉盒结构(图1、2、3、4)
三星4200加粉图1
三星4200加粉图2
三星4200加粉图3
三星4200加粉图4
接下来我们就开始动手拆硒鼓了,我们十字螺丝刀拿出来把如图5、6、7、8、9用十字螺丝刀拧下上面的5个固定螺丝。
三星4200加粉图5
三星4200加粉图6
三星4200加粉图7
三星4200加粉图8
三星4200加粉图9
我们已经把螺丝都拆下来了,接下来我们就更进一步的来拆分硒鼓,拆硒鼓的时候注意一定要保护硒鼓上面的鼓芯,鼓芯是成像中很关键的一个部件,如果你把鼓芯划伤了,到后面加完粉以后,打印出来的打印件同样会有硒鼓上面划伤的痕迹.
刚刚我们已经谈到拆硒鼓要注意的关键部位进行保护,下面我们来再用平口螺丝刀从前侧轻轻的撬开上盖(图10、11)，如图12、13的样子轻轻将上盖掀掉.
三星4200加粉图10
三星4200加粉图11
三星4200加粉图13
三星4200加粉图14
我们看到上面已经把硒鼓拆开了,我们一般情况下可以把硒鼓里面的废粉倒掉,这样可以有效的保证加粉以后的打印效果.然后就可以把粉加进去了.下面我们就开始加粉了.
我的准备工作基本都做好了,然后可以开始加粉了,下面我们就可以如图15、16的样子将碳粉慢慢的倒进粉舱就ok了，在灌粉前最好可以对粉舱进行清洁，因为有些粉掺上新粉以后会打印有底灰。
三星4200加粉图15
三星4200加粉图16
碳粉倒完了,然后我们可以把盖子重新盖上,然后把刚刚拆下来的螺丝重新上到硒鼓上面就可以打印了,加粉其实是很简单的事情,主要是我们在加粉的时候能够注意重要部位的保护,做到细心,小心就没问题了.。
