单片机实验报告二系部名称：专业班级：学号：姓名：指导教师：实验成绩日期实验二单片机I/O口实验——模拟开关灯一、实验要求利用单片机、按钮开关和发光二极管，构成一个模拟开关灯的系统。
单片机P3.0引脚接开关，P1.0接发光二极管的阴极，当开关闭合时，发光二极管亮；开关打开时，发光二极管灯灭。
二、实验目的1.了解单片机I/O口输入输出的使用。
2.掌握单片机I/O口位操作的编程。
3.掌握简单的分支程序的设计。
三、实验内容1.开关状态的检测单片机的P3.0脚接有一个按钮开关K，单片机对开关K状态的检测是检测单片机的P3.0端口的输入电平，只有高低电平两种。
当开关K闭合时，即P3.0脚输入为低电平；当开关K打开时，P3.0脚输入为高电平。
2.输出控制使用共阳极发光二极管，阳极接+5V，阴极接P1.0端口。
当P1.0端口输出高电平，即P1.0=1时，这时发光二极管D1熄灭；当P1.0端口输出低电平，即P1.0=0时，这时发光二极管D1亮。
源代码：ORG 00HSTART: JB P3.0,X1CLR P1.0AJMP START X1 : SETB P1.0AJMP STARTEND四、实验结果五、实验心得通过本次实验基本了解了用单片机设计开关灯的工作流程，通过编写汇编程序实现了开关灯的设计，复习并更加掌握汇编语言，进一步掌握了P1口和P3口的功能，复习了汇编语言中跳转指令的用法。
实验中不时出现一些小的错误，让我深刻体会到，理论与实践的差距。
我们应该多做实验，提高自己的动手能力。
单片机实验 实验二 P 口输入 输出实验
实验二 P1口输入、输出实验一、实验目的学习Pl口的使用方法。
学习延时子程序的编写和使用。
进一步熟悉星研Star16L仿真器系统的操作，和EL-Ⅱ型通用接口板实验电路结构，学习使用PROTEUS仿真软件实现单片机的虚拟仿真。
掌握虚拟仿真与实际系统仿真的有机衔接。
二、实验仪器和设备PC机、星研Star16L仿真器系统+仿真头PODPH51(DIP)、EL-Ⅱ型通用接口板实验电路，PROTEUS仿真软件。
三、实验内容1）P1口做输出口，经过74LS04反相器接八只发光二极管，编写程序，使发光二极管循环点亮。
2）（选作）P1口既做输入又做输出，在P1.0~P1.3口接四个平推开关，通过开关的不同位置向P1.0~P1.3输入不同的状态，然后利用输入指令读取所设开关状态，为验证输入结果的正确与否，将它们输出到P1.4~P1.7，经过74LS04反相器驱动发光二极管。
四、实验结果1）循环点亮八只发光二极管。
取P1.0口接出第一个二极管，以此类推，第八个接P1.7口。
Proteus 仿真图①循环左移，即从第一个二极管开始点亮到第八个二极管实验程序：ORG 0000HSTART:MOV R2,#8MOV A,#01H ;先让第一个发光二极管点亮LOOP: MOV P1,A ;从P1口输出到发光二极管LCALL DELAYRL A ;循环左移（从第一个发光二极管开始一直往下一个二极管）DJNZ R2,LOOP ;判断移动是否超过8位，未超过则继续循环LJMP START ;循环发光DELAY:MOV R5,#5 ;延时0.5秒子程序DEL1: MOV R6,#200DEL2: MOV R7,#126DEL3: DJNZ R7,DEL3DJNZ R6,DEL2DJNZ R5,DEL1RETEND仿真结果：发光二极管从D1开始发光，依次往下到D8，然后循环这一过程。
实验结果：发光二极管从第一个开始发光，依次往左到第八个，然后循环这一过程。
单片机实验报告范文
单片机实验报告范文一、实验目的本实验的目的是通过学习单片机的基本原理和使用方法，掌握单片机在各个实际应用中的基本技能。
二、实验器材及原理1.实验器材：STC89C52单片机、电源、晶振、按键、LED灯、蜂鸣器等。
2.实验原理：单片机是一种微处理器，能够完成各种复杂的功能。
通过学习单片机的工作原理和编程方法，可以控制各种外围设备，实现不同的功能。
三、实验内容及步骤1.实验一：点亮LED灯步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。
（2）编写程序，点亮LED灯。
2.实验二：按键控制LED灯步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。
（2）将按键和LED灯与单片机相连。
（3）编写程序，实现按下按键控制LED灯亮灭。
3.实验三：数码管显示步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。
（2）将数码管与单片机相连。
（3）编写程序，将数字输出到数码管上显示。
4.实验四：定时器应用步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。
（2）编写程序，实现定时器功能。
四、实验结果及分析1.实验一：点亮LED灯LED灯成功点亮，证明单片机与外部设备的连接正常。
2.实验二：按键控制LED灯按下按键后，LED灯亮起，松开按键后，LED灯熄灭。
按键控制LED 灯的效果良好，说明单片机的输入输出功能正常。
3.实验三：数码管显示数码管成功显示数字，说明单片机能够实现数字输出功能。
通过程序设计，可以实现数码管显示不同的数字。
4.实验四：定时器应用定时器正常运行，能够实现精确的定时功能。
通过调节定时器的参数，可以实现不同的定时功能。
五、实验总结通过本次实验，我们学习了单片机的基本原理和使用方法。
通过掌握单片机的编程技巧，我们能够实现各种复杂的功能，如控制LED灯、按键控制、数码管显示等。
这些技能对于日常生活和工程设计都具有很大的实用性。
在实验过程中，我们遇到了各种问题，如电路连接错误、程序编写错误等。
单片机原理及应用实验二报告
单片机原理及应用实验二报告实验二：单片机IO口的输入输出实验一、实验目的：1.理解并掌握单片机IO口的输入输出原理；2.掌握基础的输入输出编程技巧；3.熟悉单片机实验的基本流程和实验报告格式。
二、实验器材：1.STM32F103C8T6开发板2.LED灯3.电阻（220Ω）4.面包板、杜邦线等。
三、实验原理：单片机的IO口是实现与外部器件进行通信的重要接口，通过编程，我们可以控制IO口的状态（低电平或高电平）来实现对外部器件的控制或检测。
IO口的输入输出原理主要有两种：1.三态输出方式：通过设置IO口的DDR寄存器来将IO口设置为输出模式（推挽输出），并通过设置IO口的ODR寄存器来控制IO口的输出状态为低电平或高电平；2.上拉输入方式：通过设置IO口的DDR寄存器来将IO口设置为输入模式，同时设置IO口的CR寄存器的PUPD位为上拉使能，通过读取IO口的IDR寄存器可以获取IO口的输入状态。
四、实验步骤：1.连接电路：将STM32F103C8T6开发板的VDD和VSS（即5V和GND）分别连接到面包板的3V3和GND，将LED的阳极（长脚）连接到STM32F103C8T6开发板的PA0引脚，将LED的阴极（短脚）通过一个220Ω的电阻连接到GND。
2. 打开Keil uVision5软件，创建一个新的工程，并选择适合的芯片型号（STM32F103C8T6）。
3.编写代码实现将PA0引脚设置为输出模式，并控制LED的亮灭。
五、实验代码：```c#include "stm32f10x.h"void GPIO_Configuration(void)GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);int main(void)GPIO_Configuration(;while (1)GPIO_SetBits(GPIOA, GPIO_Pin_0); // 点亮LEDGPIO_ResetBits(GPIOA, GPIO_Pin_0); // 关闭LED}```六、实验结果与分析：七、实验心得：本次实验主要学习了单片机IO口的输入输出原理，了解了三态输出方式和上拉输入方式，并通过实际编写代码的方式，在STM32F103C8T6开发板上实现了控制LED的亮灭。

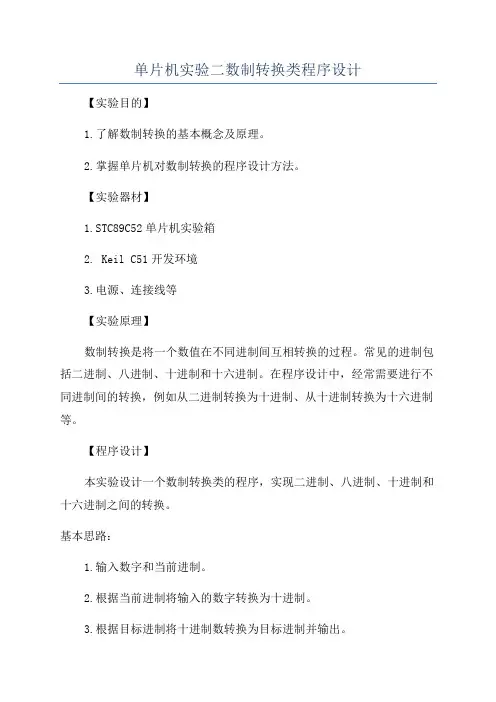

单片机实验二数制转换类程序设计
单片机实验二数制转换类程序设计【实验目的】1.了解数制转换的基本概念及原理。
2.掌握单片机对数制转换的程序设计方法。
【实验器材】1.STC89C52单片机实验箱2. Keil C51开发环境3.电源、连接线等【实验原理】数制转换是将一个数值在不同进制间互相转换的过程。
常见的进制包括二进制、八进制、十进制和十六进制。
在程序设计中，经常需要进行不同进制间的转换，例如从二进制转换为十进制、从十进制转换为十六进制等。
【程序设计】本实验设计一个数制转换类的程序，实现二进制、八进制、十进制和十六进制之间的转换。
基本思路：1.输入数字和当前进制。
2.根据当前进制将输入的数字转换为十进制。
3.根据目标进制将十进制数转换为目标进制并输出。
【程序示例】```#include <reg52.h>#include <stdio.h>//二进制转十进制int binaryToDecimal(char *binary)int length = 0;while (binary[length] != '\0')length++;}int decimal = 0;int base = 1;for (int i = length - 1; i >= 0; i--) if (binary[i] == '1')decimal += base;}base *= 2;}return decimal;//十进制转二进制void decimalToBinary(int decimal, char *binary) int index = 0;while (decimal > 0)binary[index++] = (decimal % 2 == 1) ? '1' : '0'; decimal /= 2;}binary[index] = '\0';//反转二进制字符串int i = 0;int j = index - 1;while (i < j)char temp = binary[i];binary[i] = binary[j];binary[j] = temp;i++;j--;}//十进制转八进制void decimalToOctal(int decimal, char *octal)int index = 0;while (decimal > 0)octal[index++] = (decimal % 8) + '0';decimal /= 8;}octal[index] = '\0';//反转八进制字符串int i = 0;int j = index - 1;while (i < j)char temp = octal[i];octal[i] = octal[j];octal[j] = temp;i++;j--;}//十进制转十六进制void decimalToHexadecimal(int decimal, char *hexadecimal)int index = 0;while (decimal > 0)int remainder = decimal % 16;if (remainder < 10)hexadecimal[index++] = remainder + '0';} elsehexadecimal[index++] = remainder - 10 + 'A'; }decimal /= 16;}hexadecimal[index] = '\0';//反转十六进制字符串int i = 0;int j = index - 1;while (i < j)char temp = hexadecimal[i];hexadecimal[i] = hexadecimal[j]; hexadecimal[j] = temp;i++;j--;}void maichar input[100];int currentBase; // 当前进制int targetBase; // 目标进制printf("请输入一个数字：");scanf("%s", input);printf("请输入当前进制：");scanf("%d", ¤tBase);printf("请输入目标进制：");scanf("%d", &targetBase);printf("转换结果为：");switch (currentBase)case 2://二进制转十进制int decimal = binaryToDecimal(input); //十进制转目标进制switch (targetBase)case 8:char octal[100];decimalToOctal(decimal, octal);printf("%s\n", octal);break;}case 10:printf("%d\n", decimal);break;}case 16:char hexadecimal[100]; decimalToHexadecimal(decimal, hexadecimal); printf("%s\n", hexadecimal);break;}}break;case 8://八进制转十进制decimal = atoi(input);//十进制转目标进制switch (targetBase)case 2:char binary[100];decimalToBinary(decimal, binary);printf("%s\n", binary);break;}case 10:printf("%d\n", decimal);break;}case 16:char hexadecimal[100]; decimalToHexadecimal(decimal, hexadecimal); printf("%s\n", hexadecimal);break;}}break;case 10://十进制转目标进制switch (targetBase)case 2:char binary[100];decimalToBinary(atoi(input), binary); printf("%s\n", binary);break;}case 8:char octal[100];decimalToOctal(atoi(input), octal); printf("%s\n", octal);break;}case 16:char hexadecimal[100];decimalToHexadecimal(atoi(input), hexadecimal); printf("%s\n", hexadecimal);break;}}break;case 16://十六进制转十进制decimal = atoi(input);//十进制转目标进制switch (targetBase)case 2:char binary[100];decimalToBinary(decimal, binary);printf("%s\n", binary);break;}case 8:char octal[100];decimalToOctal(decimal, octal);printf("%s\n", octal);break;}case 10:printf("%d\n", decimal);break;}}break;}```【实验结果】1.运行程序后，程序会提示输入一个数字、当前进制和目标进制。
单片机原理及应用实验报告2
单片机原理及应用实验报告2单片机原理及应用实验报告2实验报告：单片机原理及应用实验一、实验目的1、了解单片机的基本工作原理；2、掌握单片机的编程方法和编写汇编语言程序的能力；3、学习单片机的应用实验。
二、实验原理单片机是一种集成电路，内部包含了中央处理器、存储器和各种输入输出端口。
单片机的工作原理是通过对输入信号的处理和对输出信号的控制来实现各种功能。
单片机的编程方法一般采用汇编语言编写程序。
汇编语言是一种低级语言，可以直接对单片机进行操作。
通过编写汇编语言程序，可以实现各种功能，如控制LED灯的亮灭、控制电机的转动等。
本次实验主要通过控制LED灯的亮灭来演示单片机的应用。
在实验中，我们将使用汇编语言编写程序，通过编程来控制LED灯的亮灭。
三、实验步骤2、编写汇编语言程序：打开编程软件，进入编程界面，编写程序代码；3、编译程序：将编写好的程序进行编译，生成机器码；4、烧录程序：用编程工具将编译好的机器码烧录到单片机中；5、连接电路：使用面包板将单片机与LED灯连接起来；6、测试程序：将单片机的电源接通，观察LED灯的亮灭情况。
四、实验结果与分析经过以上步骤，我们成功地编写了汇编语言程序，并将程序烧录到了单片机中。
在实验中，我们观察到LED灯根据程序的控制产生了相应的亮灭效果。
实验结果表明，通过编程可以实现对单片机的控制，从而实现各种功能。
单片机在嵌入式系统、自动控制系统、家电等方面有着广泛的应用。
五、应用实例1、家居智能化控制：通过编程控制单片机，可以实现对家电的智能化控制。
例如，可以根据日出日落时间控制窗帘的开闭，根据室内温度控制空调的开关等。
2、工业自动化：在工业生产中，单片机可以用来控制各种设备和机械，实现生产线的自动化控制。
例如，可以根据产品的规格和数量，自动调整机械的工作速度和工作时间。
3、智能交通系统：在交通领域，单片机可以用来控制信号灯、道闸等设备，实现交通流量的控制。
例如，可以根据道路的拥堵程度和车辆的行驶速度，调整信号灯的红绿灯时间，从而达到交通畅通的目的。
单片机实验 IO口的输入输出实验.
实验二 I/O口输入、输出实验一、实验目的1. 学习I/O口的使用方法。
2. 学习延时子程序、查表程序的编写和使用。
二、参考程序框图三、程序设计1、P0口循环点亮程序 ORG 0030HSTART : MOV P2,#00H; //消影 MOV A ,#01H; // LOOP : MOV P2 ,A; //点亮一个led 灯ACALL DELAY; //延时500ms RL A; //左移一位 AJMP LOOP; //跳转循环DELAY : MOV R7,#10; //延时程序 DE1 : MOV R6,#200; DE2 : MOV R5,#123; DJNZ R5,$; DJNZ R6,DE2; DJNZ R7,DE1; RET END2、I/O口输入输出（方法一）ORG 0000H;START : MOV P2,#00H; //初始化 MOV P0,#00H;MOV P1,#0FFH; //p1口初始化给ffh 值 MOV DPTR,#TABLE; //表地址存入DPTR MOV 50H,#0FEH; //比较初值载入地址50h L0 :MOV A,P1; //按键消抖 CJNE A,#0FFH,L1; AJMP L0; L1 :MOV A,P1;CJNE A,#0FFH,LL1; AJMP L0;LL1 :CJNE A,50H,LL2; //是否与地址50h 中数据相等 MOV P0,A; //相等输出对应led 灯 MOV A,#00H; MOVC A,@A+DPTR;MOV P2,A; //输出表格数据到数码管 LCALL DELAY; //延时LJMP START; //返回程序开头 LL2 :XCH A,50H; //交换数据 RL A; //左移XCH A,50H; //再次交换，此时地址50h 中数据左移一位 INC DPTR; //表格数据地址加一 LJMP LL1; //返回继续比较DELAY : MOV R7,#01H; //延时程序 DE1 : MOV R6,#28H; DE2 : MOVR5,#5AH; DJNZ R5,$;DJNZ R7,DE1; RETTABLE : ;//DB 0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H;DB 06H,5BH,4FH,66H,6DH,7DH,07H,7FH; //表格数据 END程序二（方法二）ORG 0000HMOV P2,#00H; //I./O口初始化 MOV P1,#0FFH; //P1口赋FFH 初值 MOVP0,#00H;START : MOV P2,#00H; //P2清0； MOV P0,#00H; //P0清0； MOV R1 ,P1;MOV A,R1; //读P1口CJNE A,#0FFH,L1; //是否有数据输入AJMP START; //无输入则跳转，继续查询 LCALL DELAY;L1 : MOV R1,P1; //消除按键抖动 MOV A,R1;CJNE A, #0FFH,LL1; AJMP START;LL1 : CJNE A,#0FEH,LL2; //是否按键1输入MOV P2,#06H; //是则P2输出相应的按键号码 CPL A; //A取反MOV P0,A; //输出到P0口 LCALL DELAY; //延迟AJMP LP; //跳转到LPLL2 : CJNE A,#0FDH,LL3; //是否按键2输入 MOV P2,#5BH; //以下同上 CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL3 : CJNE A,#0FBH,LL4; //判断按键3是否按下 MOV P2,#4FH; CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL4 : CJNE A,#0F7H,LL5; //判断按键4是否按下CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL5 : CJNE A,#0EFH,LL6; //判断按键5是否按下 MOV P2,#6DH; CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL6 : CJNE A,#0DFH,LL7; //判断按键6是否按下 MOV P2,#7DH; CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL7 : CJNE A,#0BFH,LL8; //判断按键7是否按下 MOV P2,#07H; CPL A; MOV P0,A;LCALL DELAY; AJMP LP;LL8 : CJNE A,#7FH,LP; //判断按键8是否按下 MOV P2,#7FH; CPL A; MOVP0,A;LCALL DELAY;LP : AJMP START; //跳转回程序开头 DELAY : MOV R7,#01H; //延时程序DE1 : MOV R6,#28H; DE2 : MOV R5,#5AH; DJNZ R5,$; DJNZ R6,DE2; DJNZR7,DE1; RET END四、思考题1、LED 循环方向更改：RL A; 改成 RR A;1S 的延时程序: DELAY : MOV R7,#20; //延时程序DE1 : MOV R6,#200; DE2 : MOV R5,#123;DJNZ R5,$;DJNZ R6,DE2;DJNZ R7,DE1; RET 2、提高电阻阻值3、一般为5V 或者3.3V 。
单片机课程实验二： 独立按键电路设计
单片机课程实验二：独立按键电路设计专业：通信工程学号：1610111183 姓名：石万里一、实验步骤：在实验一STC89C52单片机控制8个流水灯的实验的基础上进行此实验。
本次实验目标：通过两个独立按键控制流水灯的变化，使得8个流水灯代表的8进制数，在按下K1键后自动加一，按下K2键后，自动减一，采用下降沿外部中断触发。
电路图在实验一的基础上进行改装，让P32与P33各自通过一个独立按键接地，手绘电路图如图1.1所示：图1.1独立按键电路图1.2独立按键电路焊接成果实验程序编写烧录后，在keil软件中生产hex文件，再烧录到单片机芯片中，再给电路板上电即可。
之后是实验程序的编写，流水灯程序编写好并在学习板上测试成功后，即可把芯片放到自己焊接的电路板上上电测试电路板，如果成功即可找老师验收，不成功需要用万用表对电路板进行测试，测试时先把万用表档位调到欧姆档，测试本实验焊接的独立按键电路是否存在开路，并检查是否存在有未焊接的部分，是否有虚焊漏焊的情况，是否上电测试时晶振未安装，电路板检查后继续进行测试，然后再检查、测试，直到自己焊接的电路板功能正常。
若是在学习板上程序未成功，则需要对程序进行修改，重新编译、烧录，不断测试。
二、流水灯程序：org 0000Hljmp mainorg 0003hljmp jiayiorg 0013hljmp jianyiorg 100h main:setb ex0setb IT0setb ex1setb IT1setb eamov r4,#07hmov r3,#07hmov r2,#02hmov a,#0fehmov p1,aloop2:acall delay next: rl aacall delaymov p1,adjnz r4,next here: acall delay//mov a,p1rr amov p1,adjnz r3,heremov r4,#07hmov r3,#07hdjnz r2,loop2acall delay loop1:mov a,#07chmov p1,asjmp loop1 delay:mov r5,#19h delay1:mov r6,#19h delay2:mov r7,#0ffhdjnz r7,$djnz r6,delay2djnz r5,delay1 retjiayi:mov a,p1dec aacall delaymov p1,asjmp jiayiretijianyi:mov a,p1inc aacall delaymov p1,asjmp jianyiretiend三、实验总结：实验结果如下图所示：前五张图片是加一结果，最后两张图片是减一结果因为拍照速度太慢，故加一减一在图中看起来可能不连续，但程序完全正确，已经过实验验证，本人建议最好录视频作为作业上交此实验是建立在实验一的基础上进行的，故相对较为简单，只需要P32与P33各自加独立按键接地即可。
单片机实验报告二 单片机IO口实验
南昌大学实验报告学生姓名：学号：专业班级：实验类型：⃞验证⃞综合⃞设计⃞创新实验日期：2019.4.16 实验成绩：实验二单片机I/O口实验（一）实验目的1.掌握单片机最小系统的构成，学习如何控制I/O口来驱动发光二极管，掌握移位和软件延时程序的编写。
2.熟练掌握STC型开发板的使用方法和注意事项。
3.掌握应用STC_ISP烧录过程；（二）设计要求利用51单片机及4个LED发光二极管，设计一个单片机流水灯程序，P4.7 /P4.6/ P1.6/ P1.7 来演示跑马灯。
其中流水灯的变化形式多样。
（三）实验原理STC实验箱单片机型号为IAP15W4K32S4-Student，其在线编程与在线仿真可由Keil uVision4集成开发环境和STC系列单片机在线可编程（ISP）电路实现：1.设置STC仿真器：运行STC-ISP在线编程软件，选择“keil 仿真设置”选项，如图1所示，单击“添加型号和头文件到keil中/ 添加STC仿真器驱动到keil中”，弹出“浏览文件夹”对话框，在浏览文件夹中选择keil的安装目录，单击“确定”按钮即完成添加。
根据所用芯片，单击“将IAP15W4K32S4-Student设置为仿真芯片”。
图12.Keil uVision4环境设置：选择菜单命令Project →Options for Target →Debug，选中“STC Monitor-51 Driver”，勾选“Load Application at Startup”选项和“Run to main()”选项，如图2所示。
单击图2右上角的“settings”按钮，弹出硬件参数设置对话框，如图2所示，根据仿真电路所使用的串口号（本机所用为串口5）选择串口端口，如图3所示：图2图33.STC15单击串口TTL电平通信模块结构如图4所示，P1.6、P1.7、P4.6、P4.7所连接的LED灯为共阳极LED，控制对应I/O口为低电平即可点亮LED。
单片机实验二 定时器实验程序
sbit L3=P0^7;
unsigned char keynum;
unsigned int lasttime=100;
bit bset=0;
unsigned char keyscan();
void display();
unsigned char getkey();
void set();
code unsigned char table[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71};
sbit H1=P3^6;
sbit H2=P3^7;
sbit L1=P0^5;
void main()
{
TMOD=0X01;
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
TR0=1;
ET0=1;
EA=1;
P1M1=0x00;
P1M0=0xff;
while(1)
{
keynum=keyscan();
display();
set();
}
}
void timer0() interrupt 1
{
P1=0X00;
W1=1;
W2=0;W3=1;W4=1;
P1=table[(unsigned char)(lasttime%1000/100)]|a;
}
else if(ct1<60)
{
P1=0X00;
W2=1;
W3=0;W4=1;W1=1;
P1=table[(unsigned char)(lasttime%1000%100/10)]|a;
单片机实验报告2
《单片机应用系统设计》实验报告院系：仪器科学与工程学院专业：测控技术与仪器实验室：机械楼5楼同组人员：评定成绩：审阅教师：硬件实验一I/O口输入/输出及控制实验Ⅰ、I/O口输入/输出实验一、实验目的1、学习单片机I/O口的使用方法2、学习延时子程序的编写和使用二、实验内容1、I/O口输出：P1口做输出口，接八只发光二极管，编写程序让发光二极管循环点亮。
2、I/O口输入/输出：P1.0、P1.1做输入口接两个拨动开关；P1.2、P1.3做输出口，接两个发光二极管。
编写程序读取开关状态，将此状态在发光二极管上显示出来。
编程时应注意P1.0、P1.1作为输入口时应先置1，才能正确读入值。
三、实验步骤1、I/O口输出硬件连接连线连接孔1 连接孔21 P1.0 L02 P1.1 L13 P1.2 L24 P1.3 L35 P1.4 L46 P1.5 L57 P1.6 L68 P1.7 L7MCS51的P1口循环点灯2、I/O口输入/输出硬件连接连线连接孔1 连接孔21 K4 P1.02 K5 P1.13 P1.2 L44 P1.3 L5MCS51的P1口输入/输出3、实验说明（1）对于MCS51，P1口是准双向口。
它作为输出口时与一般的双向口使用方法想同；但准双向口用作输入口时，因其结构特点必须对它置“1”，否则读入的数据容易产生错误。
（2）8051延时子程序的延时计算问题，对于程序DELAY:MOV R6, #0HMOV R7, #0HDELAYLOOP:DJNZ R6, DELAYLOOPDJNZ R7, DELAYLOOPRET查指令表可知MOV和DJNZ指令均需两个指令周期，在12MHz晶振时，一个机器周期时间为：12/12MHZ=1ms，该延时子程序延时：(256X255+2)X2X1us=130ms。
4、分别连接硬件并执行相关程序，记录结果。
四、提高要求修改I/O口输出程序，先1、3、5、7灯亮，延时后2、4、6、8灯亮，交替点亮。
单片机实验报告范文
单片机实验报告范文一、实验目的本实验旨在通过实际操作和实践，使学生掌握单片机的基本原理和编程方法，培养学生分析问题和解决问题的能力，并能够通过编程实现各种功能。
二、实验器材1.STC89C52单片机开发板2.LED灯3.电阻4.电源5.连接线三、实验内容1.实验一：LED灯闪烁实验本实验利用单片机控制LED灯的亮灭，使LED灯以一定的频率交替闪烁。
2.实验二：数码管显示实验本实验利用单片机控制数码管的显示，实现0-9的数字显示功能，并通过编程实现数字的递增和递减。
四、实验步骤实验一：LED灯闪烁实验1.将LED正极连接到开发板的P0端口，将LED负极连接到GND端口。
2. 使用Keil C编译器编写程序，编写程序实现LED灯闪烁功能。
4.打开电源，观察LED灯的闪烁情况，检查实验结果是否正确。
实验二：数码管显示实验1.将数码管的A-G引脚连接到开发板的P0.0-P0.6端口，将数码管的共阳极连接到开发板的VCC端口。
2. 使用Keil C编译器编写程序，编写程序实现数码管的显示功能。
4.打开电源，观察数码管的显示情况，通过按键实现数字的递增和递减功能，检查实验结果是否正确。
五、实验结果实验一：LED灯闪烁实验实验结果符合预期，LED灯以一定的频率交替闪烁。
实验二：数码管显示实验实验结果符合预期，数码管能够正确地显示0-9的数字，并且可以通过按键实现数字的递增和递减。
六、实验总结通过本次实验，我对单片机的原理和编程方法有了更深入的了解。
通过编写程序，我成功地实现了LED灯的闪烁和数码管的显示功能，并且通过按键实现了数字的递增和递减功能。
实验过程中，我也遇到了一些问题，但通过查找资料和向同学请教，我成功地解决了这些问题。
通过实验，我发现单片机的编程控制功能非常强大，可以实现各种各样的功能，这对我以后的学习和工作都具有重要的意义。
七、实验心得通过本次单片机实验，我不仅学习了单片机的基本原理和编程方法，还锻炼了自己的动手能力和解决问题的能力。
实验二 单片机定时器计数器编程
实验二单片机定时器/计数器编程一、实验目的1、掌握单片机定时器/计数器的工作方式；2、掌握单片机定时器/计数器的编程方法。
二、实验内容1、学习单片机定时器/计数器的工作方式、初始化以及应用等；2、利用单片机定时器/计数器编写程序驱动开发板上的LED灯按一定规律工作。
基本要求：利用定时器1控制LEDB闪烁，闪烁频率为2Hz。
提高要求：读懂教材定时器/计数器的应用实例4和5，在实验室开发板上采用分模块设计的方法编程实现以下两个任务之一：1、控制LEDB闪烁，2.5秒一个周期，亮0.5s，灭2s，周而复始。
2、将教材例5对P1.0和P1.1的控制，改为对LEDB和LEDG的控制，时序不变。
三、实验设备1、STC单片机开发板；2、PC机以及串口线。
四、实验分析及关键代码（1）利用定时器1控制LEDB闪烁，闪烁频率为2Hz。
实验分析：控制LEDB闪烁，频率为2Hz，即0.5s。
解决思路：定时器工作方式选0x01，计数器初值为（65536-50000），循环10次即为0.5s。
代码如下：#include<reg51.h>#define uchar unsigned char sbit A=P2^4;uchar i=0;void main (){TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TR0=1;while(1){while(TF0){TF0=0;TH0=(65536-50000)/256;TL0=(65536-50000)%256;i++;if(i==10){A=!A;i=0;}}}}（2）控制LEDB闪烁，2.5秒一个周期，亮0.5s，灭2s，周而复始。
解决思路：设置两个循环，计数器初值设为（65536-50000），亮灯循环10次，灭灯循环40次。
代码如下：#include<reg51.h>#define uchar unsigned charsbit A=P2^4;uchar i=0;void main (){TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TR0=1;while(1){while(TF0){TF0=0;TH0=(65536-50000)/256;TL0=(65536-50000)%256;i++;if(i==10){A=1;}if(i==50){A=0;i=0;}}}}五、实验总结对软件及计数器的操作及代码不太熟悉，多次查询课本及上网查找资料后懂得计数器工作方式及计数操作，其他问题迎刃而解。
单片机实验报告二-数码管显示实验
单片机实验报告二-数码管显示实验摘要：本实验使用单片机控制数码管的显示，在实验过程中通过学习单片机的GPIO口的编程，调试程序、调节电路来达到正确的显示效果。
最终按照要求实现了单片机控制数码管的计数器。
关键词：单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件，广泛应用于计时器、计数器、仪表等电子产品中。
本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解，同时了解数码管的原理。
本实验主要分为两部分：数码管显示基础实验和数码管控制开关实验。
通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。
二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号，例如“0”到“9”。
表示不同数字的符号被编码成一个数字码。
七段数码管用一个七段数码字母来表示数字，如下表所示：| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭，可以实现不同符号显示。
单片机实验2实验报告
MOV R1, 07H
LJMP W2
CA4: MOV R4, #0FEH
W3: MOV A, R1
XRL A, #04H
JZ K3
MOV A, R1
JNZ TZ
K3: MOV P3, R4
CLR FM
LCALL delay500ms
SETB FM
LCALL delay500ms
v=keyscan();//调键扫描程序
}
break;
case 2:
temp=0x7f;
while(v==2||v==0)/*流水灯逆时针测试*/
{
P3=temp;
delay1s();
a=temp<<7;
temp=temp>>1;
temp=a|temp; /*或者用temp=_cror_(temp,1);*/
v=keyscan();//调键扫描程序
}
break;
case 4: temp=0xfe;
while(v==4||v==0)/*数码管显示数字0-7测试*/
{
P3=temp;
FM=0;
delay500ms();
FM=1;
delay500ms();
a=temp>>7;
temp=temp<<1;
temp=a|temp; /*或者用temp=_crol_(temp,1);*/
{
while(1)
{
switch(v)
{
case 1:
temp=0xfe;/*流水灯顺时针流水测试*/
while(v==1||v==0)
{
P3=temp;
单片机实验报告(学期全部实验)
单片机程序设计实验报告姓名：学号：专业班级：第二节课：实验一：1357，2468位置的灯交替闪烁一实验要求1357，2468位置的灯交替闪烁。
二硬件连接图与结果三原理简述程序直接控制LED各位置的灯亮灭，时间间隔简单的用了一个延时的语句。
四程序#include<reg51.h>main (){int i;P0=0XAA; //1357四个灯亮for (i=0;i<=25000;i++); //延时程序P0=0X55; //2468四个灯亮for (i=0;i<=25000;i++); //延时程序}五所遇问题与解决方式程序比较简单，没有遇到问题。
实验二：流水灯一实验要求流水灯，一个接一个的灯亮，亮到最后一个后，全部的灯亮，然后重头开始。
二硬件连接图与结果三原理简述程序定义第一个位置的灯亮，通过一个时间间隔，运用一个循环移位程序转移到下一个灯，移位7次后全部的灯亮，最后定义整个循环。
时间间隔简单的用了一个延时的语句。
因为移位时是直接补0，发送低电平不亮，所以直接移位达到要求。
四程序//流水灯#include<reg51.h>main (){int i,j;while(1){P0=0X01; //第1个灯亮for (i=0;i<=30000;i++); //延时程序for(j=0;j<=7;j++) //移位循环程序{P0=P0<<1; //移位for (i=0;i<=30000;i++); //延时程序}P0=0xff; //全亮for (i=0;i<=30000;i++); //延时程序}}五所遇问题与解决方式程序比较简单，没有遇到问题。
实验三：跑马灯一实验要求一个接一个的灯亮，前面亮过的等依旧亮，直到最后一个灯，最后重新开始，循环。
二硬件连接图与结果三原理简述程序定义第一个位置的灯亮，通过一个时间间隔，运用一个循环移位程序转移到下一个灯，移位7次后全部的灯亮，最后定义整个循环。
实验二_I_O输入输出实验
a b cde f gh(dp) 实验二 I/O 口输入、输出实验一、实验目的1. 学习I/O 口的使用方法。
2. 学习延时子程序、查表程序的编写和使用。
二、实验说明本实验1通过单片机的I/O 口控制LED 的亮灭，从而观察I/O 口的输出。
实验2通过单片机的I/O 口接受按键动作信息，然后通过LED 和数码管指示。
通过本实验学生可以掌握单片机I/O 口输入输出的控制方法，同时也可以掌握单片机延时子程序、查表程序的编写和调试方法。
要求预先编写好程序并通过伟福仿真软件调试。
三、实验内容1、P0口做输出口，接八只LED (L1—L8)，编写程序，使LED 循环点亮,间隔0.5秒。
2、P1.0--P1.7作输入口接拨动开关K1—K8；P0.0--P0.7作输出口，接发光二极管L1—L8，编写程序读取开关状态，将此状态在对应的发光二极管上显示出来，同时将开关编号（1—8）显示在共阴极LED 数码管上。
编程时应注意P1作为输入口时应先置1，才能正确读入值。
四、实验电路连线P0．0 ---- L1 P1．0 ----- K1 P0．1 ---- L2 P1．1 ----- K2 P0．2 ---- L3 P1．2 ----- K3 P0．3 ---- L4 P1．3 ----- K4 P0．4 ---- L5 P1．4 ----- K5 P0．5 ---- L6 P1．5 ----- K6P0．6 ---- L7 P1．6 ----- K7 P0．7 ---- L8 P1．7 ----- K8实验1：P0口循环点灯 实验2：P1、P0口输入输出a b c d e f g h(dp)P2.0P2.1 P2.2 P2.3 P2.4 P2.5 P2.6 P2.7实验2： 共阴极LED 数码管各段与I/O 的连接五、实验仪器和设备PC 机、WA VE 软件、仿真器+仿真头、实验板、电源等。
六、参考程序框图P1口输入/输出框图七、思考题1、实验1欲改变LED循环的方向程序应如何修改？循环的时间间隔由什么决定？写出间隔时间为1秒的延时程序并说明计算方法。
实验二单片机IO口的使用
实验二单片机IO口的使用实验目的：掌握单片机IO口的使用方法，了解IO口的输入输出功能。
一、实验介绍在单片机系统中，IO口是通过端口来实现与外部设备的通信。
IO口可以用来输入控制信号或者输出数据信号，是单片机与外部世界交互的重要接口。
二、实验器材与工具1.单片机开发板2.扁平灯泡3.蜂鸣器4.电阻、电容等元器件5.逻辑分析仪三、实验步骤1.简单的IO口输出实验将一个扁平灯泡连接到单片机的一个IO口上，并将该IO口配置为输出模式。
实验中，可以通过控制该IO口的高低电平来控制灯泡的亮灭。
2.IO口输入实验将一个开关连接到单片机的一个IO口上，并将该IO口配置为输入模式。
实验中，可以读取该IO口的电平状态，来判断开关的状态。
3.组合实验将多个扁平灯泡和开关连接到单片机的IO口上，并通过控制和读取IO口的电平状态来实现各种功能。
可以实现灯泡的闪烁、扁平灯泡的亮度调节、蜂鸣器的控制等功能。
四、实验原理1.IO口模式设置单片机内部有寄存器用于控制IO口的工作模式。
通过设置相应的寄存器来将指定的IO口配置为输入或者输出模式。
2.IO口输出控制IO口的输出控制是通过操作相应的寄存器来实现的。
输出操作可以将指定的IO口设置为高电平或者低电平。
3.IO口输入读取IO口的输入读取也是通过操作相应的寄存器来实现的。
读取操作可以获取指定IO口的电平状态，以判断外部设备的状态。
五、实验总结通过这次实验，我学会了单片机IO口的配置与使用方法。
IO口是单片机与外部设备交互的重要接口，掌握了IO口的使用方法后，可以实现各种功能，如灯光控制、开关检测等。
同时，我也了解到了IO口的原理和应用场景，为以后的电子设计打下了基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二一、实验目的(1)阅读S3C44B0X启动代码，观察处理器启动过程(2)学会使用ADS辅助信息窗口分析判断调试过程和结果(3)学会在ADS环境中编写、编译与调试汇编和C语言相互调用的程序。
二、实验设备PC机、ADS1.2集成开发环境三、实验内容使用汇编语言完成一个随机数产生函数，通过C语言调用该函数，产生一系列随机数，存放到数组中。
四、实验代码（1）randomtest.c参考源代码/**************************************************************************;* File：randtest.c;* Author:;* Desc：Random number generator demo program;* Calls assembler function 'randomnumber' defined in random.s;* History:;***********************************************************************//*------------------------------------------------------------------------------------------*//* extern function*//*------------------------------------------------------------------------------------------*/extern unsigned int randomnumber( void );/************************************************************************;* name: main;* func: c code entry;* para: none;* ret: none;* modify:;* comment:;********************************************************************/；Ｃ语言程序int Main(){unsigned int i,nTemp;unsigned int unRandom[10];for( i = 0; i < 10; i++ ){nTemp = randomnumber();unRandom[i] = nTemp;}return(0);}（2）unit.s参考源代码;/***********************************************************************;# File：init.s*;# Author: embest*;# Desc： C start up codes.Configure memory, Initialize ISR ,stacks,*;# initialize C-variables*;# Fill zeros into zero-initialized C-variables*;# History:*;#***************************************************************************/;/*------------------------------------------------------------------------------------------*/;/* global symbol define*/;/*------------------------------------------------------------------------------------------*/AREA start,CODE,READONL Y;/*.global __gccmain */;/*------------------------------------------------------------------------------------------*/;/* code*/;/*------------------------------------------------------------------------------------------*/ENTRY；设置中断/异常向量b Reset_HandlerUndefined_Handlerb Undefined_HandlerSWI_Handlerb SWI_HandlerPrefetch_Handlerb Prefetch_HandlerAbort_Handlerb Abort_Handlernop ; /* Reserved vector */IRQ_Handlerb IRQ_HandlerFIQ_Handlerb FIQ_HandlerReset_Handlerldr sp, =0x00002000;/ ***************************************************************************** ；该段代码实现：从汇编调用C函数；重点关注ＩＭＰＯＲＴ伪操作*****************************************************************************/ IMPORT Main；引用外部程序Ｍａｉｎldr r0, = Main；将Ｍｉａｎ函数的地址加载到Ｒ０中mov lr, pc ；将ｐｃ指向子程序bx r0;/ ***************************************************************************** ；无限循环；应用结束，通常情况下不会再产生；能调转到软件复位（Ｂ０ｘ０）*****************************************************************************/Endb End; AREA gccmain,CODE,READONLY__gccmainmov pc, lrEND（3）Random.s参考源代码;/***************************************************************************** ****************；产生随机数；使用３３位的反馈转换寄存器，产生一伪随机数序列；在循环中重复，有２＾３３－１长；注意：随机种子不能设置为０，否则０将会不断地产生（不是显著的随机数）；这是说明ＡＲＭ汇编程序的一个很好的应用，因为３３位的转换寄存器能够执行ＲＲＸ操作* ;#********************************************************************/;/*------------------------------------------------------------------------------------------*/;/* global symbol define*/;/*------------------------------------------------------------------------------------------*/ EXPORT randomnumber ；可以被外部函数引用AREA randomnumberSS,CODE,READONL Y;// ENTRY;/*------------------------------------------------------------------------------------------*/;/* code*/;/*------------------------------------------------------------------------------------------*/;//randomnumber;//# on exit:;//# a1 = low 32-bits of pseudo-random number;//# a2 = high bit (if you want to know it)randomnumberldr ip, seedpointer ；加载种子指针ldmia ip, {a1, a2}tst a2, a2, lsr#1movs a3, a1, rrx ；３３字节循环右移adc a2, a2, a2 ；带进位加，ａ２＝２×ａ２eor a3, a3, a1, lsl#12eor a1, a3, a3, lsr#20stmia ip, {a1, a2}mov pc, lrseedpointerDCD seed；分配一段字区域给ｓｅｅｄAREA seed, DATA, READWRITEDCD 0x55555555DCD 0x55555555END五、实验总结本次实验使用汇编语言完成一个随机数产生函数，通过C语言调用该函数，产生一系列随机数，并存放到了数组中。
在C语言程序中不需要使用任何关键字来声明将汇编语言调用的C语言程序，但是在汇编语言程序调用该C语言程序之前，需要在汇编语言程序中使用IMPORT伪操作来声明该C语言程序。
