游标卡尺的构造、原理及使用方法和读数

游标卡尺的构造、原理及使用方法和读数一、构造常用的游标卡尺外形如图l－1所示。

游标尺B套在主尺A上并能沿主尺滑动，C、D、E分别为外径测脚、内径测脚和藏在主尺背面的深度测脚。

测量时使测脚与被测物的端面接触，如图l—2所示。

测脚与被测物接触的表面叫工作面。

两个外径测脚的工作面互相平行并且都垂直于主尺，用它们夹住圆柱体时，两工作面的距离等于圆柱直径D。

两个内径测脚的工作面相互平行并且都垂直于主尺，用它们从内部撑住圆孔且张开最大时，两工作面的距离等于圆孔内径d。

将主尺尾端抵住凹槽上口表面，深度测脚抵住槽底时，测脚伸出的长度等于槽深h。

二、测量原理某一种游标卡尺的刻度状况如图1—3甲所示，主尺最小分度为1毫米，游标尺刻度总长度为9毫米，划成10等分。

因此游标1分度的长度为0.9毫米，与主尺1毫米之差△L（叫做微差）为0.1毫米，它的第一条刻线与主尺上1毫米刻线重合，其余刻线都与主尺上刻线不重合。

同样，游标尺向右移动0.2毫米，将只有它的第二条刻线与主尺上2毫米刻线重合。

设用外径测脚夹住一张铜片时游标尺位置如图l—3乙所示，游标的第七条刻线与主尺上某刻线重合（图中用▲指示），则可知游标尺从甲图位置向右移动的距离d = 0.7毫米，就等于该铜片的厚度。

这种精度的游标还有另一种刻制方法：游标尺刻度仍为10等分，但总长度等于19毫米，游标尺1分度与主尺上2毫米的微差也是0.1毫米，如图1—3丙所示。

三、使用方法右手握住主尺，用拇指推动游标尺进退。

先让测脚并拢检查零点，正常情况下游标零刻线应与主尺零刻线重合。

若未能对正，应记下此时读数x0，叫做初读数或零点读数。

它可能是正值也可能是负值，如图1一4所示的。

x0 ＝－0.3毫米。

测量时测脚要抵紧被测物，不可使两者相对滑动，避免测脚被磨损。

先看游标尺零刻线与主尺上哪条刻线对准或比它稍偏右一些，依此读出毫米的整数值，再看与主尺刻线重合的那条游标刻度线标注的数值n，则小数部分就是n×0.1毫米，这样就得到了测量读数x。

游标卡尺的使用方法全PPT课件

10
•4
二、游标卡尺的刻度原理：
0
10
20
0
5
10
•5
二、游标卡尺的刻度原理：
0
10
20
0
5
10
•6
二、游标卡尺的刻度原理：
0
10
20
0
5
10
•7
二、游标卡尺的刻度原理：
0
10
20
0
5
10
•8
二、游标卡尺的刻度原理：
0
10
20
思考
0
5
这个读数是多少？
10
2＋9×0.1＝
2.9mm
•9
看上图思考下列问题：
每个小格是多长？
3.此游标卡尺的精度是多少？这样的游标卡尺我们怎么读数？
•12
读数规则及读数公式：
1.从游标尺的零刻度线对准的主尺位置，读出主尺毫米刻度值（取整毫米为整数X）
2.找出游标尺的第几(n)刻线和主尺上某一刻线对齐，则游标读数为：n× 精度（精度由游标尺的分度决定）
3.总测量长度为：ι＝X＋n×精度
•13
三种游标卡尺的特点：
卡尺种类
10分度 20分度 50分度
主尺最小分度游标总长
(mm)
度(mm)
精度（mm)
•14
开心练吧
10分度 20分度 50分度
•15
你读对了吗？ 1.1mm
•16
一定要把握机会！
3.5mm
返回
•17
0.25mm
•18
返回
2+5×0.05＝
2.25mm
•19
13+12×0.02＝13.24mm

游标卡尺的读数及使用方法ppt课件

01mm005mm002mm测量精度14950002mm测量精度11920005mm测量精度191001mm2021精选ppt3游标卡尺的读数游标卡尺的读数副尺零刻线左面的毫米整数副尺与主尺重合线数精度值
游标卡尺的读数及使用方法
1
A.引入：
2
C.讲授新课一.介绍 1.游标卡尺
3
3、卡尺的结构、功能
4
二、游标卡尺的原理及读数方法 1.原理简介：
• 游标原理是法国人P.韦尼埃于1631年提出的。 • 线距：刻线间距。 • 主尺上的线距为1毫米，游标尺上有10格，其线距为0.9毫米。当
两者的零刻线相重合，若游标尺移动0.1毫米，则它的第1根刻线与主尺的第1根刻线重合；若游标尺移动0.2毫米，则它的第2根刻线与主尺的第2根刻线重合。依此类推，可从游标尺与主尺上刻线重合处读出量值的小数部分。主尺与游标尺线距的差值 0.1 毫米就是游标卡尺的最小读数值。
• （4）视线垂直----读数时视线要对准所读刻线并垂直于尺面，否则读数不准。
• （5）防止松动----从工件上取下卡尺读数时，应使固定卡脚贴紧工件，拧紧紧固螺钉，轻轻取出防止游标移动。
14
五、练习测量工件。
15
出现问题及应对策略.
1.视线和尺面不垂直. 2.有读错数现象. 3.读数速度慢.
步骤： 1、判断精度。 2、读出主尺上的读数。（带单位） 3、读副尺上的读数。（不需要估读） 4、主尺的读数加上副尺的读数。
7
三、游标卡尺读数练习
a.
3
4 cm
0
10
答案：30mm+6×0.1mm=30.6mm
8
b.
1
2
3 cm
01234567890

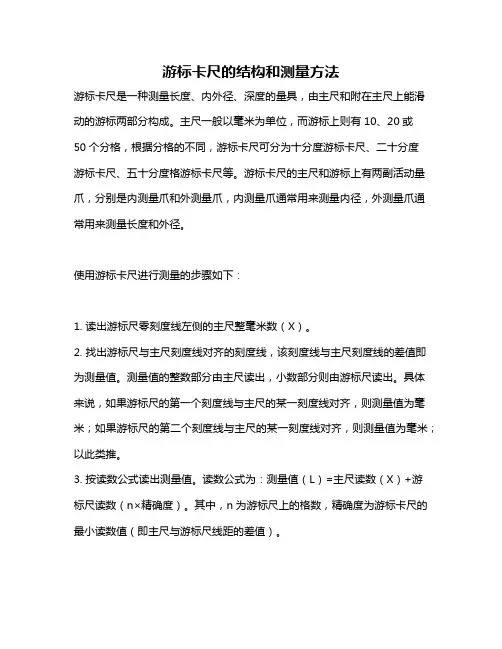

游标卡尺的结构和测量方法

游标卡尺的结构和测量方法游标卡尺是一种测量长度、内外径、深度的量具，由主尺和附在主尺上能滑动的游标两部分构成。

主尺一般以毫米为单位，而游标上则有10、20或50个分格，根据分格的不同，游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分度格游标卡尺等。

游标卡尺的主尺和游标上有两副活动量爪，分别是内测量爪和外测量爪，内测量爪通常用来测量内径，外测量爪通常用来测量长度和外径。

使用游标卡尺进行测量的步骤如下：1. 读出游标尺零刻度线左侧的主尺整毫米数（X）。

2. 找出游标尺与主尺刻度线对齐的刻度线，该刻度线与主尺刻度线的差值即为测量值。

测量值的整数部分由主尺读出，小数部分则由游标尺读出。

具体来说，如果游标尺的第一个刻度线与主尺的某一刻度线对齐，则测量值为毫米；如果游标尺的第二个刻度线与主尺的某一刻度线对齐，则测量值为毫米；以此类推。

3. 按读数公式读出测量值。

读数公式为：测量值（L）=主尺读数（X）+游标尺读数（n×精确度）。

其中，n为游标尺上的格数，精确度为游标卡尺的最小读数值（即主尺与游标尺线距的差值）。

此外，游标卡尺还有以下特点和注意事项：1. 结构简单，使用方便，精度中等。

2. 测量尺寸范围大，可以用来测量零件的内径、外径、长度、宽度、厚度、深度和孔距等，应用范围广，属于万能量具。

3. 使用前应检查游标卡尺的外观是否完好，是否有测量误差。

4. 使用时应保证测量面与被测工件表面垂直或平行，避免侧压力和磨损。

5. 使用后应将游标卡尺擦拭干净并归零，放入专用盒内妥善保管。

总之，掌握游标卡尺的结构和测量方法是提高零件加工质量和检测水平的重要基础。

希望以上信息可以帮到你。

游标卡尺的原理和读数

精选课件
20
1.游标卡尺的读数方法（以十分度为例）
3
cm
主尺
27mm 0
游标 10
只有第7条刻度线与主尺上的刻度线重合，其余的刻度线都与主尺上的刻度线不重合。
精选课件
21
1.游标卡尺的读数方法（以十分度为例）
3
cm
主尺
0
27 7×0.1 游标 10
读数= 整数（主尺）+ 小数（游标）
L= 26+ 0.7 = 26.7mm
5×0.05 20
+
二十分之几毫米（游标）
L= 26+ 0.25 =26.25mm
精选课件
26
2.游标卡尺的读数方法（二十分度）
11
12 主尺 cm
游标
0
10510
0×0.05 20
读数=
整的毫米数（主尺）
+
二十分之几毫米（游标）
L= 105 + 0.00 =105.00mm
精选课件
27
2.请你读出下列游标卡尺的读数：
游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm处，等等。
精选课件
16
1.游标卡尺的刻数原理（以十分度为例）
0
主尺
1 cm
游标
0
0.1毫米
10
主尺上的1个最小分度与游标上1个分度相差为多少呢？
精选课件
17
1.游标卡尺的读数方法（以十分度为例）
0
主尺
20毫米 1
cm 2
19毫米
游标
0
10
20

游标卡尺原理及读数 PPT

主尺的每一小格比游标尺的每一小格长：0.1mm
三、游标卡尺的读数方法：
1.1mm
3.5mm
0
1
2 cm
2＋9×0.1＝
2.9mm
0
5
10
读数方法：
(1)找游标尺0刻线之前主尺上整的毫米数a
（2）a+游标尺与主尺正对的刻线数n×0.1mm
20分度卡尺看看这个尺子的读数是多少？
0
1
2
3
0
10
20
游标卡尺原理及读数
新的测量工具——
一、游标卡尺的结构
造
0
1
常
0
5
10
10分度游标卡尺的原理
见
卡尺
0
1
2
3
0
10
20
20分度游标卡尺的原理
0
1
2
3
4
5
6
7
8
9
10
0 12 3 4 56 78 9 0
50分度游标卡尺
二、游标卡尺的刻度原理：
0
1
2 cm
0
5
10
游标刻度的总长度为：
9mm
游标尺的每一小格长为：0.9mm
游标卡尺读数练习
0
1
2
3
4
5 cm
0
10
20
30
40
50
答案：3mm+22x0.02mm=3.44mm
三种游标卡尺的特点：
1
9ห้องสมุดไป่ตู้
0.9
0.1
1
19 0.95 0.05
1
49 0.98 0.02

游标卡尺的构造、原理及使用方法

一、游标卡尺的构造游标卡尺是一种精密测量工具，主要由主尺、游标和刀片组成。

主尺分为上下两部分，上部为尺身，下部为测量刻度，游标是可以在主尺上滑动的刻度，用于精确测量物体长度，刀片则用于测量内径和凹槽等特殊形状的物体。

二、游标卡尺的原理游标卡尺的测量原理是利用主尺和游标上的刻度线相互对应，通过读数得到测量值。

在使用过程中，游标卡尺可以实现毫米和英寸的双重测量，具有高精度和灵活性的特点。

游标卡尺的精度一般可达到0.02毫米，满足工程测量的要求。

三、游标卡尺的使用方法1. 校准游标卡尺在使用游标卡尺之前，需要先进行校准。

打开游标卡尺，将游标和主尺调零，确保游标处于零刻度位置。

如果发现游标卡尺的刻度不准确，可以通过调整游标的零点位置来进行校准。

2. 测量外径将游标卡尺的测量刀片打开，将要测量的物体置于游标卡尺的两个刀片之间，轻轻旋转游标卡尺直到刀片与物体接触，记录游标和主尺上的刻度数值，即可得到物体的外径尺寸。

3. 测量内径如果需要测量物体的内径，可以将游标卡尺的刀片置于物体内部，用同样的方法来进行测量。

注意在测量内径时，需要考虑刀片的宽度对测量结果的影响，通常需要在测量结果上减去刀片的宽度。

4. 测量深度游标卡尺还可以用来测量物体的深度。

可以使用游标卡尺的刀片延伸到物体内部，再记录游标和主尺上的刻度数值，即可得到物体的深度尺寸。

5. 注意事项在使用游标卡尺时，需要注意保持测量物体与游标卡尺平行，并避免斜置或旋转，以确保测量结果的准确性。

还需要注意保护游标卡尺的刀片和刻度，避免受到损坏影响测量准确性。

四、结语游标卡尺作为一种精密测量工具，广泛应用于机械制造、汽车制造、航空航天等领域，对于精确测量物体尺寸起到了关键作用。

通过了解游标卡尺的构造、原理和使用方法，可以更好地掌握这一工具，提高测量的准确性和效率。

游标卡尺是一种精密测量工具，广泛应用于机械制造、汽车制造、航空航天等领域，对于精确测量物体尺寸起到了关键作用。

游标卡尺的读数原理和读数方法

游标卡尺的读数原理和读数方法
游标卡尺是一种用来测量物体长度、宽度和深度的精确测量工具。

它由一个固定下巴和一个可以滑动的游标组成。

读数原理：
游标卡尺的读数原理基于两个主要刻度：主刻度和游标刻度。

主刻度是刻在卡尺上的固定刻度，用来确定物体的整数部分长度。

游标刻度是由游标滑块上的标记组成的附加刻度，用于确定物体的小数部分长度。

读数方法：
1. 初始位置：将游标滑块与主刻度的0刻线对齐，使游标卡尺的下巴与物体的一端相接触。

2. 主刻度位数：观察游标滑块上与主刻度刻线对齐的数字。

这些数字表示物体的整数部分长度。

3. 游标刻度位数：游标滑块上的标记可以显示进一步的刻度细分。

观察游标滑块上与主刻度之间对齐的标记位置。

这些标记表示物体的小数部分长度。

4. 读数结果：将主刻度的位数和游标刻度的位数结合在一起，得到最终的读数结果。

需要注意的是，读数需谨慎，避免视觉误差造成的偏差。

在读数时应尽可能垂直看刻度线，以避免偏差。

同时，读数要为合理数值，不应仅凭直觉来进行判断。

游标卡尺的原理及读数

0
1
2
3
4
5
6
000005555151001011000 5 10
0 5 100 5 10
四、原理拓展(一)
0
1
2
3
4
5
6
7
8
9 10
0
1
2
3
0
10
20
将主尺的19小格19毫米长度平均分成20份，做成游标尺，游标尺的每小格即为0.95毫米, 比主尺相应小0.05毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度
游标卡尺的原理及读数
一.构造与作用
内测量爪
锁定旋钮
主尺
深度尺
0
1
2
3
4
5
6
7
8
9
10
0 12 34 56 78 9 0
被测球体
游标尺
外测量爪
两条零刻线的间距等于各测量点的间距
二、刻度原理——错位放大法
0
1
2
03
4
5
6
17
8
9 10
二、刻度原理——错位放大法将主尺的49小格49毫米长度平均分成50份，做成游标尺，游标尺的每小格即为0.
05毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度
1毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度
50分度，精确度为0.
9毫米,比主尺相应小0.
95毫米,比主尺相应小0.
50分度，精确度为0.
5 将主尺的19小格19毫米长度平均分成20份，做成游标尺，游标尺的每小格即为0.
5
20分度，精确度为0.
10分度，精确度为0.

游标卡尺的结构及读数原理

游标卡尺的结构及读数原理一、游标卡尺的结构型式游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。

1 游标卡尺有三种结构型式(1)测量范围为0～125mm的游标卡尺，制成带有刀口形的上下量爪和带有深度尺的型式，如图1—1。

图1-1 游标卡尺的结构型式之一1-尺身；2-上量爪；3-尺框；4-紧固螺钉；5-深度尺；6-游标；7-下量爪。

(2)测量范围为0～200mm和0～300mm的游标卡尺，可制成带有内外测量面的下量爪和带有刀口形的上量爪的型式，如图1―2。

图1-2 游标卡尺的结构型式之二1一尺身；2一上量爪、3一尺框；4一紧固螺钉；5一微动装置；6一主尺；7一微动螺母；8一游标；9—下量爪(3)测量范围为0～200mm和0～300mm的游标卡尺，也可制成只带有内外测量面的下量爪的型式，如图1-3。

而测量范围大于300mm的游标卡尺，只制成这种仅带有下量爪的型式。

图1-3 游标卡尺的结构型式之三2 游标卡尺主要由下列几部分组成(1)具有固定量爪的尺身，如图1-2中的1。

尺身上有类似钢尺一样的主尺刻度，如图2―2中的6。

主尺上的刻线间距为1mm。

主尺的长度决定于游标卡尺的测量范围。

(2)具有活动量爪的尺框，如图1-2中的3。

尺框上有游标，如图1―2中的8，游标卡尺的游标读数值可制成为0.1；0.05和0.02mm的三种。

游标读数值，就是指使用这种游标卡尺测量零件尺寸时，卡尺上能够读出的最小数值。

(3)在0～125mm的游标卡尺上，还带有测量深度的深度尺，如图1―1中的5。

深度尺固定在尺框的背面，能随着尺框在尺身的导向凹槽中移动。

测量深度时，应把尺身尾部的端面靠紧在零件的测量基准平面上。

(4)测量范围等于和大于200mm的游标卡尺，带有随尺框作微动调整的微动装置，如图1―2中的5。

使用时，先用固定螺钉4把微动装置5固定在尺身上，再转动微动螺母7，活动量爪就能随同尺框3作微量的前进或后退。

游标卡尺的构造和读数方法

游标卡尺的构造和读数方法
一、结构
游标卡尺的结构主要由尺身，游标，内量爪，外量爪，深度尺，锁紧螺钉等组成。

二、读数方法
游标卡尺按其测量精度，有0.1mm、0.05mm和0.02mm三种。

其中以0.02mm游标卡尺应用最广，其刻度原理和读数方法如下：
1.刻度原理：主尺每小格为1mm，副尺刻线总长为49mm，并等分为50格，因此，每格为49/50=0.98mm。

主尺与副尺相对一格之差为0.22mm，所以其测量精度为0.02mm。

2.读数方法：用游标卡尺测量工件时，读数分三个步骤。

a.读出副尺上零线左面主尺的毫米整数；
b.读出副尺上哪一条线与主尺刻线对齐，并计算出尺寸
（第一条刻线不算，第二条线起每格算0.02mm），为不足整毫米
部分；
c.把主尺和副尺上的尺寸加起来即为测的尺寸。

游标卡尺的原理及读数.2021优秀PPT文档

将主尺的49小格49毫米长度平均分成50份，做成游标尺，游标尺的每小格即为0.98毫米, 比主尺相应小0.02毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度
.
五
常见卡尺
0 0
1
5
10
10分度，精确度为0.1mm
0
1
2
3
0
10
20
20分度，精确度为0.05mm
0
1
2
3
4
5
6
7
8
9
10
0 12 3 4 56 78 9 0
50分度，精确度为0.02mm
精品课件！
精品课件！
六.读数方法归纳
1.确认游标格数,算出每格代表示数Δx mm
2.从主尺读出游标尺零刻线以左的示数L1
3.看游标尺的第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是几乘 Δx mm,得游标尺示数L2
4. 结论为L1+ L2 , 5. 注意单位和有效数字“0” 游标尺不需要估读。
游标卡尺的原理及读数

一.构造与作用
内测量爪
锁定旋钮
主尺
深度尺
0
1
2
3
4
5
6
7
8
9
10
0 12 34 56 78 9 0
被测球体
游标尺
外测量爪
两条零刻线的间距等于各测量点的间距
二、刻度原理——错位放大法
0
1
2
03
4
5
6
17
8
9 10
二、刻度原理——错位放大法
0
1
2
3
4

游标卡尺的刻线原理与读数方法ppt课件

5
游标卡尺的刻线原理与读数方法
30+0×0.02=30(mm)
6
游标卡尺的刻线原理与读数方法
15+32×0.02=15.64(mm)数方法 3、读数方法
读数要将主尺的读数和游标的读数相加，读数的步骤为：（1）读出游标左侧零位对应主尺上所示刻度的
整格数；（2）读出游标刻度与主尺刻度对齐的游标刻度
格数；（3）将主尺刻度示值与游标刻度示值相加。
4
游标卡尺的刻线原理与读数方法
1+0×0.02=1 (mm)
游标卡尺的刻线原理与读数方法
1
游标卡尺的刻线原理与读数方法１、游标读数值
游标卡尺的读数示值主要有 0.02mm和0.05mm两种。 ※ 0.02mm示值的游标卡尺最为常用。
2
游标卡尺的刻线原理与读数方法
2、刻数原理（以读数值为 0.02mm的游标卡尺为例）
副尺上的刻度称为游标刻度。当两量爪合拢时，游标上50格的长度正好等于主尺上49格的长度。主尺上每一小格为1mm，游标刻度每格实际之长=49mm ÷50 =0.98mm，主尺与游标刻度每格实际相差=1-0.98mm = 0.02 mm，因此游标每格的示值为0.02mm。

游标卡尺的原理与读数方法

游标卡尺的原理与读数方法1、设计原理游标卡尺的种类很多，其设计原理是基本相同的。

设计时一般使游标上 m个刻度的总长度与主尺上 (m-1)个刻度的总长度相等。

设游标上的每个刻度长为 x，相应主尺上的每个刻度长为 y，则有 mx=(m-1)y。

(1)由 (1)式可求得游标与主尺二者最小刻度长度之差 i为 i=y-x=y/m(2)我们把 i=y/m叫做游标卡尺的精确度，其值由游标的刻度数 m和主尺上最小刻度长y决定。

常用的游标卡尺有十分游标、二十分游标和五十分游标三种。

它们主尺上的最小刻度是 1mm，游标上分别有 10、 20、 50个小格；游标刻度的总长度 mx分别为 9mm、 19mm、49mm；游标上最小刻度长 x分别为 9/10mm=0.9mm、 19/20mm=0.95mm、49/50mm=0.98mm；精确度(i=y-x=y/m分别为 0.1mm、 0.05mm、 0.02mm.2、测量原理根据游标卡尺的构造，被测物体的长度L等于主尺上0线到游标上0线之间的距离。

为简明起见，我们将被测物体的始端与主尺上 0线重合，末端和游标上 0线重合，如图 1所示。

这时被测物体的长度 L等于两条 0线之间的长度，它由两部分组成，即L=L 0+ΔL。

其中 L0从主尺上直接读出。

ΔL=ny-nx=n(y-x)=ni。

所以 L=L 0+ni。

(3)式中 i即为游标卡尺的精确度。

(3)式为用游标卡尺测量物体长度 L的一般表达式。

如图 1， L 0=12mm，游标上第8条刻度线与主尺上一刻度线重合，则被测物体的长度L=12mm+8×0.1mm=12.8mm(严格读数应为 12.80mm,见本文例 1)。

成品的游标卡尺在设计时已考虑到使读数更为方便，通常将刻度线直接标成毫米以下的读数 (而不是刻度线的序数 )，如图 2(a)、 (b)所示 (十分游标的刻度线序数与毫米以下的读数是一致的，再未图示 )。
