紧急停车系统分布图及维护记录祥解
紧急停车系统分布图及维护资料收集
紧急停车系统分布图及维护记录

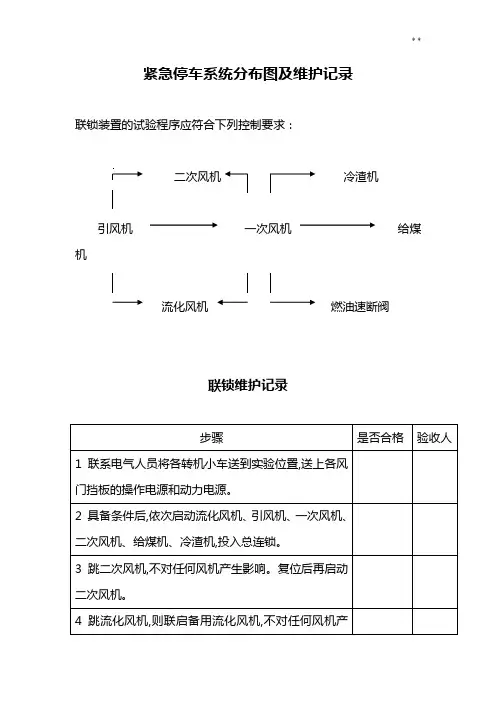

联锁装置的试验程序应符合下列控制要求：
二次风机 冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2012.7.23
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机 冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2012.11.11
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机 冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2013.5.20
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机冷渣机
引风机一次风机给煤机
流化风机燃油速断阀
联锁维护记录
锅炉车间2013.10.15
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机冷渣机
引风机一次风机给煤机
流化风机燃油速断阀
联锁维护记录
锅炉车间2014.6.18
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机冷渣机
引风机一次风机给煤机
流化风机燃油速断阀
联锁维护记录
锅炉车间
2014.12.8。
紧急停车系统ESD
第一讲 ESD紧急停车系统1名称、作用、构成紧急停车系统〔Emergency ShutDown system – ESD〕亦称为安全仪表系统〔Safety – Instrument System –SIS〕、安全联锁系统〔Safety Interlock System –SIS〕、安全关联系统〔Safety Related System – SRS〕、仪表保护系统〔Instrument Protective System – IPS〕等。
以下统称ESD。
大多石油和化工生产过程具有高温、高压、易燃、易爆、有毒等危险。
当某些工艺参数超出安全极限，未及时处理或处理不当时，便有可能造成人员伤亡、设备损坏、周边环境污染等恶性事故。
这就是说，从安全的角度出发，石油和化工生产过程自身存在着固有的风险。
ESD是一种经专门机构认证、具有一定安全度等级，用于降低生产过程风险的安全保护系统。
它不仅能响应生产过程因超出安全极限而带来的危险，而且能检测和处理自身的故障，从而按预定的条件或程序使生产过程处于安全状态，以确保人员、设备及工厂周边环境的安全。
ESD由检测单元〔如各类开关、变送器等〕、控制单元和执行单元〔如电磁阀、电动门等〕组成，其核心部分是控制单元。
从ESD 的发展过程看，其控制单元部分经历了电气继电器〔Electrical〕、电子固态电路〔Electronic〕和可编程电子系统〔Programmable Electronic System〕，即E/E/PES三个阶段。
图1为由PES构成的ESD。
图1 ESD的构成2ESD的相关标准及认证机构鉴于ESD涉及到人员、设备、环境的安全，因此各国均制定了相关的标准、标准，使得ESD的设计、制造、使用均有章可循。
并有权威的认证机构对产品能到达的安全等级进行确认。
这些标准、标准及认证机构主要有：①我国石化集团制定的行业标准SHB-Z06-1999《石油化工紧急停车及安全联锁系统设计导则》。
停车场系统演示图
停车场系统演示图停车场系统概述停车场管理系统是指基于现代化电子与信息技术，在停车区域的出入口处安装自动识别装置，通过非接触式卡或车牌识别来对出入此区域的车辆实施判断识别、准入/拒绝、引导、记录、收费、放行等智能管理，其目的是有效的控制车辆与人员的出入，记录所有详细资料并自动计算收费额度，实现对场内车辆与收费的安全管理。
停车场管理系统样式图停车场管理系统集感应式智能卡技术、计算机网络、视频监控、图像识别与处理及自动控制技术于一体，对停车场内的车辆进行自动化管理，包括车辆身份判断、出入控制、车牌自动识别、车位检索、车位引导、会车提醒、图像显示、车型校对、时间计算、费用收取及核查、语音对讲、自动取（收）卡等系列科学、有效的操作。
这些功能可根据用户需要和现场实际灵活删减或增加，形成不同规模与级别的豪华型、标准型、节约型停车场管理系统和车辆管制系统。
随着科技的进步和人类文明的发展停车场无论是从外形、功能、操作方面都有跨越式的改进，国内目前最薄的停车场管理系统达到令人惊讶的170MM的厚度，而且配备双发卡模式和双倍卡量来降低故障率。
停车场管理系统的用途智能停车场管理系统在住宅小区、大厦、机关单位的应用越来越普遍。
而人们对停车场管理的要求也越来越高，智能化程度也越来越高，使用更加方便快捷，也给人类的生活带来了方便和快乐。
不仅提高了现代人类的工作效率，也大大的节约了人力物力，降低了公司的运营成本，并使得整个管理系统安全可靠。
包括车辆人员身份识别、车辆资料管理、车辆的出入情况、位置跟踪和收费的管理等等。
系统构成停车场管理系统配置包括停车场控制器、自动吐卡机、远程遥控、远距离卡读感器、感应卡（有源卡和无源卡）、自动道闸、车辆感应器、地感线圈、通讯适配器、摄像机、传输设备、停车场系统管理软件等。
这种系统有助于公司企业、政府机关等对于内部车辆和外来车辆的进出进行现代化的管理，对加强企业的管理力度和提高公司的形象有较大的帮助。
紧急停车系统分布图及维护记录
流化风机 燃油速断阀
联锁维护记录
步骤
是否合格
验收人
1 联系电气人员将各转机小车送到实验位置,送上各风门挡板的操作电源和动力电源。
2 具备条件后,依次启动流化风机、引风机、一次风机、二次风机、给煤机、冷渣机,投入总连锁。
3 跳二次风机,不对任何风机产生影响。复位后再启动二次风机。
3 跳二次风机,不对任何风机产生影响。复位后再启动二次风机。
4 跳流化风机,则联启备用流化风机,不对任何风机产生影响。
5 跳一次风机, 则联跳二次风机、给煤机。复位后再启动一次风机、二次风机、给煤机。
6跳引风机, 则联跳所有设备。复位后再启动所有设备。
锅炉车间
2012.7.23
紧急停车系统分布图及维护记录
4 跳流化风机,则联启备用流化风机,不对任何风机产生影响。
5 跳一次风机, 则联跳二次风机、给煤机。复位后再启动一次风机、二次风机、给煤机。
6跳引风机, 则联跳所有设备。复位后再启动所有设备。
锅炉车间
2014.6.18
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机 冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
步骤
是否合格
验收人
1 联系电气人员将各转机小车送到实验位置,送上各风门挡板的操作电源和动力电源。
2 具备条件后,依次启动流化风机、引风机、一次风机、二次风机、给煤机、冷渣机,投入总连锁。
3 跳二次风机,不对任何风机产生影响。复位后再启动二次风机。
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
步骤
是否合格
紧急停车系统维护调试记录
巴夫特（潍坊）化工有限公司紧急停车系统维护调试记录
二0一四年
序号紧急停车
系统名称
规格
型号
功能
描述
维护、
调试
情况
结论维护
措施
实施
人及
日期
备注
1
2
3
4
5
填表人
序号紧急停车
系统名称
规格
型号
功能
描述
维护、
调试
情况
结论维护
措施
实施
人及
日期
备注
1
2
3
4
5
填表人
序号紧急停车
系统名称
规格
型号
功能
描述
维护、
调试
情况
结论维护
措施
实施
人及
日期
备注
1
2
3
4
5
填表人
序号紧急停车
系统名称
规格
型号
功能
描述
维护、
调试
情况
结论维护
措施
实施
人及
日期
备注
1
2
3
4
5
填表人
序号紧急停车
系统名称
规格
型号
功能
描述
维护、
调试
情况
结论维护
措施
实施
人及
日期
备注
1
2
3
4
5
填表人。
《紧急停车系统》课件
故障安全设计
1
紧急停车系统应采用故障安全设计，确保在系统 发生故障时能够自动停车或采取其他安全措施， 以防止事故的发生。
2
系统应具备故障记忆功能，能够记录故障发生的 具体时间和类型，方便后续的故障排查和维修。
3
紧急停车系统应具备故障隔离功能，能够将故障 区域与其他区域隔离，确保系统的安全性和稳定 性。
03
对系统进行功能测试，确保各项功能正常 。
04
对系统进行安全性能测试，确保在紧急情 况下能够及时响应。
故障处理与修复
01
当紧急停车系统出现故 障时，应立即停止使用 ，并进行故障诊断。
02
根据故障情况，采取相 应的修复措施，如更换 损坏部件、修复线路等 。
03
对于无法修复的故障， 应联系专业人员进行维 修或更换整个系统。
紧急停车系统与其他安全系统的集成
紧急停车系统应与工厂的安全系统集成，实现信息共享和协同工作，提高整个工厂 的安全性能。
系统应与监控系统集成，实现实时监控和报警功能，及时发现和处理异常情况。
紧急停车系统应与消防系统集成，实现火灾报警和自动灭火功能，确保人员和设备 的安全。
05
紧急停车系统的维护与保 养
完善标准体系
完善紧急停车系统的相关标准体系，推动行业标准化 和规范化发展。
加强国际合作
加强国际合作与交流，共同制定紧急停车系统的国际 标准，推动全球发展。
THANKS
感谢观看
应用领域的拓展
轨道交通
将紧急停车系统应用于轨道交通领域，提高列车运行安全和乘客 出行安全。
智能交通
结合智能交通系统，实现紧急停车系统与其他交通设施的协同工作 ，提高交通效率和安全性。
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机
冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2012.7.23
联锁装置的试验程序应符合下列控制要求：
二次风机
冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2012.11.11
联锁装置的试验程序应符合下列控制要求：
二次风机
冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2013.5.20
联锁装置的试验程序应符合下列控制要求：
二次风机
冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2013.10.15
联锁装置的试验程序应符合下列控制要求：
二次风机
冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2014.6.18
紧急停车系统分布图及维护记录
联锁装置的试验程序应符合下列控制要求：
二次风机
冷渣机
引风机 一次风机 给煤机
流化风机 燃油速断阀
联锁维护记录
锅炉车间2014.12.8。
紧急停车系统
紧急停车系统控制系统说明：紧急停车系统（ESD）1. ESD的概念紧急停车系统，简称ESD（Emergency Shutdown Device），是90年代发展起来的一种专用的安全保护系统，以它的高可靠性和灵活性而受到一致好评和广泛应用。
不同的厂商、不同的行业，对这一装置的叫法有所不同。
一般的叫法包括安全仪表系统（Safety Instrument System）、安全联锁系统（Safety Interlock System）、紧急跳闸系统（Emergency Trip System）、安全关联系统（Safety Related System）、仪表保护系统（Instrument Protective System）等。
ESD是一种专门的仪表保护系统，具有很高的可靠性和灵活性，当生产装置出现紧急情况时，保护系统能在允许的时间内做出响应，及时地发出保护联锁信号，对现场设备进行安全保护。
目前，国际上的知名DCS或PLC厂商都推出了针对安全的ESD系统，如YOKOGAWA的Prosafe、Honeywell 的FSC等等。
真正专门生产ESD的主要有HIMA和TRICONEX两家。
在国内，尚没有ESD设备研发生产厂家。
2. ESD和DCS的异同ESD系统和DCS系统虽然独立完成不同的功能，但服务的对象却是同一套装置，两者之间需要也应该建立数据联系，特别是ESD系统，其动作条件、联锁结果、保护措施等都需要在上位机通过各种方式在线监视。
ESD紧急停车系统按照安全独立原则要求，独立于DCS集散控制系统，其安全级别高于DCS。
在正常情况下，ESD系统是处于静态的，不需要人为干预。
作为安全保护系统，凌驾于生产过程控制之上，实时在线监测装置的安全性。
只有当生产装置出现紧急情况时，不需要经过DCS系统，而直接由ESD发出保护联锁信号，项目ESD DCS不同点当生产装置出现紧急情况时，直接发出保护联锁信号，对现场设备进行安全保护，避免危险扩散造成巨大损失。
