工业相机选型解密之相机接口
工业相机的输出接口
工业相机的输出接口工业相机的输出接口工业相机输出接口类型的选择主要由需要获得的数据类型决定。
如果图像输出直接给视频监视器，那么只需要模拟输出的工业相机。
如果需要将工业相机获取的图像传输给电脑处理，则有多种输出接口选择，但必须和采集卡的接口一致，TEO 迪奥科技表示通常有以下几种方式：/doc/9d7219985.html,B接口USB接口直接输出数字图像信号，串行通信，支持热拔插，传输速度在120Mbps-480Mbps之间，会占用CPU资源。
传输距离较短，稳定性稍差。
目前广泛采用的USB2.0接口，是最早应用的数字接口之一，具有开发周期短，成本低廉的特点。
其缺点是传输数据较慢，传输数据过程需要CPU参与管理，占用资源，且由于接口没有螺丝固定，链接容易松动，最新的USB3.0接口使用了新的USB协议，可以更快的传输数据，但目前USB3.0的相机市场上不是很多。
2.1394a/1394b接口俗称火线接口，是美国电气和电子工程师学会（IEEE）制定的一个标准工业串行接口。
所以又称为“IEEE1394”,现主要用于视频采集，数据传输率可达800Mbps，支持热拔插。
电脑上使用1394接口需要使用额外的采集卡，使用不方便，且由于早期苹果对该技术的垄断，市场普及率较低，已慢慢被市场所淘汰。
3.Gige接口千兆以太网接口，PC标准接口，传输速率和距离都更高。
是一种基于千兆以太网通信协议开发的相机接口标准，特点是快捷的数据传输速度和高达100米的传输距离。
是近几年市场上应用的重点，使用方便，CPU资源占用少，可多台同时使用。
4.Camera Link接口需要单独的Camera Link采集卡，成本较高，便携性低，实际应用中较少，但是是目前工业相机中传输速度最快的一种传输方式，一般在高分辨率的高速面阵相机和线阵相机上应用，价格昂贵。
工业相机接口介绍
工业相机接口标准详解来源：本站作者：admin 点击：517面对市面上出现的越来越多的工业相机品牌，各相机厂商都给出了大量的相机参数，例如：相机接口、芯片类型、量子效应、帧率等。
一般非行业内人士，在面对这些参数时往往会无所适从。
湖南科天健光电技术有限公司根据长期的相机使用经验，同时结合这么多年和客户接触的情况，为大家总结出目前使用比较广泛的工业相机接口知识！目前，工业相机数据传输接口方式有很多种，包括CoaxPress、CameraLink接口、USB接口、Gige接口等。
其主要性能比较如下表所示：USB2.0USB 即“Universal Serial Bus ”，中文名称为通用串行总线。
这是近几年逐步在PC 领域广为应用的新型接口技术。
USB2.0则可以达到速度480Mbps，并且可以向下兼容USB1.1。
这几年，随着大量支持USB的个人电脑的普及，USB逐步成为个人电脑的标准接口已经是大势所趋。
在主机端，最新推出的个人电脑几乎100%支持USB；而在外设端，使用USB接口的设备也与日俱增，例如数码相机、扫描仪、游戏杆、磁带和软驱、图像设备、打印机、键盘、鼠标等等。
2000年制定的USB 2.0标准是真正的USB 2.0，被称为USB 2.0的高速（High-speed）版本，理论传输速度为480 Mbps，即60 MB/s，但实际传输速度一般不超过30 MB/s，采用这种标准的USB设备也比较多。
USB电缆的长度在不加级连装置的情况下为小于5m。
USB3.0USB3.0 ——也被认为是SuperSpeedUSB——为那些与PC或音频/高频设备相连接的各种设备提供了一个标准接口。
只是个硬件设备，计算机内只有安装USB3.0相关的硬件设备后才可以使用USB3.0相关的功能！从键盘到高吞吐量磁盘驱动器，各种器件都能够采用这种低成本接口进行平稳运行的即插即用连接，用户基本不用花太多心思在上面。
新的USB 3.0在保持与USB 2.0的兼容性的同时，还提供了下面的几项增强功能：(1)极大提高了带宽——高达5Gbps全双工（USB2.0则为480Mbps半双工）(2)实现了更好的电源管理(3)能够使主机为器件提供更多的功率，从而实现USB——充电电池、LED照明和迷你风扇等应用。
工业相机原理及选型指导
工业相机原理及选型指导工业相机是一种专用于工业应用的图像采集设备。
相比于普通相机，工业相机具有更高的性能和可靠性要求，以应对各种工业环境下的图像处理需求。
本文将介绍工业相机的原理以及选型指导。
一、工业相机原理：2. 采集接口：工业相机的采集接口通常为高速数字接口，如GigE Vision、USB3 Vision和Camera Link等。
这些接口能够提供高速的图像传输速率和稳定的数据传输质量，适用于快速和准确的图像采集。
3.图像处理功能：工业相机通常具有图像增强、格式转换和缓存等图像处理功能。
这些功能能够提高图像的质量和适应不同的图像处理需求。
4.工业环境适应性：工业相机通常采用工业级的外壳设计，具有防尘、防水、抗震等特性，以适应各种恶劣的工业环境。
二、工业相机选型指导：1.图像质量要求：根据实际需求确定图像分辨率、动态范围、灵敏度等参数。
高分辨率适用于细节要求较高的应用；较宽的动态范围适用于光照变化较大的应用；高灵敏度适用于低光环境下的应用。
2.采集速度要求：根据实际需求确定采集帧率。
高帧率适用于快速运动的目标或者高速连续采集的应用。
3. 接口类型：根据系统的要求选择合适的接口类型。
GigE Vision和USB3 Vision接口具有简单、灵活的特点，适用于一般工业应用；Camera Link接口具有高带宽和低延迟的特点，适用于大数据量和实时处理的应用。
4.工业环境要求：根据现场环境的要求选择具有合适防护等级的相机。
对于尘土较多的环境，选择具有IP67防护等级的相机；对于防水要求较高的环境，选择具有IP68防护等级的相机。
5.软件支持和兼容性：选择具有强大软件支持和兼容性的相机系统，以便进行图像处理和系统集成。
一些相机厂商提供了丰富的开发工具和SDK，以满足各种图像处理需求。
总之，工业相机是一种专用于工业应用的图像采集设备，具有高性能、可靠性和适应性的要求。
选型时需要根据实际需求确定图像质量、采集速度、接口类型、工业环境要求和软件支持等因素，以选择最合适的工业相机。
千兆网工业相机之GigE接口介绍
千兆网工业相机技术之Gigabit Ethernet (GigE)接口介绍关键词：GIge接口介绍,GIGE技术
GigE 接口是工业应用所新开发的一种图像接口技术，以Gigabit Ethernet 协议为标准，主要用做高速、大数据量的图像传输，远距离图像传输及降低远距离传输时电缆线的成本。
可通过一台控制单元对多台千兆网工业相机进行图像采集，目前千兆网工业相机已逐步代替其他接口成为主流，MV-EM\VE系列产品是基于该接口研发生产的中高端千兆网工业相机。
1、全球标准
在全球网络连接中占97%
2、独立全双工连接
连接之间无带宽共享，这不是第一流的链路
通过电缆或者光纤实现双向连续数据传输
3、较高的可扩展性
10/100 Mb/s, 1 Gb/s (GigE), 10 Gb/s (10GigE)
3、高级的QoS特性
适合对延时要求较高的传输（语音，视频）
核心协议可以扩展来支持高性能应用
4、高可靠性
错误控制和包重发能力。
工业相机镜头的参数与选型
工业相机镜头的参数与选型一、镜头的基本参数1.焦距：焦距是指光线汇聚所发生的位置与感光器或像素元件的距离。
工业相机镜头的焦距可以根据实际需求进行选择，一般有固定焦距和变焦两种类型。
2.光圈：光圈是指镜头的进光量大小的调节装置，它能控制进入相机的光线的数量。
光圈大小直接影响相机的景深和光线透过能力。
在选择工业相机镜头时，一般需要根据实际应用场景和光线条件进行合理选择。
3.像距和像高：像距是指感光器到镜头最近点的距离，像高则是指光线通过镜头时物体成像产生的像的高度。
像距和像高的大小会影响到相机的成像范围和分辨率，因此在选型过程中需要进行合理的规划和计算。
4.解像度：解像度是指相机镜头的成像能力，也称为像场解析力。
工业相机镜头的解像度决定了相机系统的成像质量和分辨率，因此在选型过程中需要特别关注。
二、特殊需求1.特殊光谱：一些工业应用中，需要对特定光谱范围内的物体进行成像。
对于这种需求，可以选择特殊波段的工业相机镜头，如红外镜头、紫外镜头等。
2.防尘防水抗振动：在一些工业生产环境中，会存在较高的尘土、水汽等干扰因素，此时需要选择具有防尘防水和抗振动功能的工业相机镜头，以保证镜头稳定可靠的工作。
3.镜头接口：根据实际应用需求和相机的类型，需要选择合适的镜头接口，如C口、CS口、F口、M42口等。
三、选型准则1.根据应用需求确定参数：首先要明确工业相机镜头的应用场景和目标，根据需要选择合适的焦距、光圈、像距等基本参数。
2.考虑成像质量和分辨率：成像质量是选型过程中最关键的因素之一，要选择具有较高解像度和尽量少的光学畸变的镜头。
3.考虑工作环境：根据实际工作环境的特点，选择具有防尘防水和抗振动功能的镜头。
4.考虑成本和性价比：工业相机镜头的价格差异较大，要根据实际需求和预算选择相应的镜头，综合考虑成本和性价比。
5.选择可替换镜头：由于工业应用的多样性和发展需求的变化，选择可替换镜头可以提高系统的灵活性和可拓展性。
千兆网工业相机之GigE接口介绍
千兆网工业相机技术之Gigabit Ethernet (GigE)接口介绍关键词：GIge接口介绍,GIGE技术
GigE 接口是工业应用所新开发的一种图像接口技术，以Gigabit Ethernet 协议为标准，主要用做高速、大数据量的图像传输，远距离图像传输及降低远距离传输时电缆线的成本。
可通过一台控制单元对多台千兆网工业相机进行图像采集，目前千兆网工业相机已逐步代替其他接口成为主流，MV-EM\VE系列产品是基于该接口研发生产的中高端千兆网工业相机。
1、全球标准
在全球网络连接中占97%
2、独立全双工连接
连接之间无带宽共享，这不是第一流的链路
通过电缆或者光纤实现双向连续数据传输
3、较高的可扩展性
10/100 Mb/s, 1 Gb/s (GigE), 10 Gb/s (10GigE)
3、高级的QoS特性
适合对延时要求较高的传输（语音，视频）
核心协议可以扩展来支持高性能应用
4、高可靠性
错误控制和包重发能力。
工业相机的选型依据和步骤相关题目
工业相机的选型依据和步骤相关题目工业相机，作为一个关键的工业检测设备，被广泛应用于生产制造、质量检测等领域。
在选择工业相机时，需要根据具体的需求和应用场景进行综合考量。
下面是选型工业相机的相关依据和步骤。
一、了解应用需求1.1 确定应用场景：工业相机最常见的应用场景包括物体检测、目标定位、尺寸测量、缺陷检测等。
根据实际需求确定所需的应用场景。
1.2 确定测量对象：不同的测量对象，对工业相机的要求亦不同，例如，对于不同尺寸、形状、材质的物体测量，对相机的要求也会有所不同。
1.3 确定应用环境：考虑光线条件、噪声干扰、温度、湿度等因素对工业相机性能的影响，以确定所需的相机性能规格。
二、确定相机性能参数2.1 分辨率：根据应用需求确定所需的图像分辨率，分辨率越高，图像质量越好，但同时也会增加数据处理和存储的压力。
2.2 帧率：确定所需的实时性要求，根据应用场景选择相对较高的帧率，以保证图像流畅性。
2.3 动态范围：根据应用需求和光线条件，选择适当的动态范围，以兼顾亮度范围和细节表现。
2.4 像素尺寸和感光器件：大像素尺寸和高灵敏度的感光器件，有助于提高图像质量和低光条件下的表现。
三、选择合适的接口和操作方式3.1 接口类型：根据实际应用需求和设备接口要求，选择相机的接口类型，常见的接口包括GigE Vision、USB3.0、Camera Link 等。
3.2 操作方式：根据操作便捷性和控制灵活性的要求，选择相机的操作方式，常见的操作方式包括相机自带的硬件按键、软件控制等。
四、考虑系统兼容性和易用性4.1 平台兼容性：选择具有良好兼容性的工业相机，以便于与其他设备和系统的集成，例如软件平台、图像处理设备等。
4.2 易用性和稳定性：考虑相机操作界面的友好性、驱动程序的稳定性以及厂家的技术支持和维护等因素，以提升相机的使用便利性和可靠性。
五、选择合适的厂家和品牌5.1 厂家信誉和口碑：选择具有良好信誉和口碑的工业相机厂家，以确保产品质量和售后服务。
1_工业相机原理及选型指导
1_工业相机原理及选型指导工业相机是一种在工业生产环境中应用的特殊相机，用于进行工艺控制、质量检测和自动化生产等领域。
相比于普通相机，工业相机具有更高的分辨率、更快的速度和更强的稳定性。
本文将介绍工业相机的原理以及选型指导。
一、工业相机的原理工业相机的原理与普通相机的原理基本相同，都是通过光学系统将被拍摄物体的图像转换成电信号，然后通过图像采集芯片进行处理和传输。
不同的是，工业相机往往需要满足高速、高分辨率和高稳定性的要求，因此在光学系统、图像传感器和图像处理等方面有一些特殊设计。
光学系统：工业相机通常采用高质量的镜头和滤光片，以保证图像的清晰度和色彩还原度。
此外，还会根据实际应用需求选择合适的镜头焦距和光圈大小，以获取所需的视野范围和景深。
图像传感器：工业相机常用的图像传感器有CCD和CMOS两种。
CCD 传感器具有较高的光电转换效率和较低的噪声水平，适用于对图像质量要求较高的应用；CMOS传感器则具有较快的读取速度和较低的功耗，适用于高速图像采集和处理的场景。
选取合适的图像传感器需根据实际需求进行权衡。
图像处理：工业相机通常会搭配专用的图像处理芯片，用于对图像进行增强、噪声抑制、畸变校正等处理。
此外，还可以根据需要进行图像压缩和编码，以节省存储和传输带宽。
二、工业相机的选型指导1.分辨率：分辨率是指相机可以拍摄到的图像细节数量，通常以像素表示。
在选择工业相机时，需根据实际应用需求确定所需分辨率大小。
一般来说，分辨率越高，图像细节越丰富，但相应地也会增加图像处理和存储的负担。
2.速度：速度是指相机读取和传输图像的能力。
在高速生产线上，需要快速捕捉到工件的图像进行检测和判断，因此需要选择读取速度较快的相机。
一般来说，高速相机的读取速度可以达到每秒数百到数千张图像。
3.稳定性：工业相机通常要面对工业生产环境中的振动、温度变化等因素，因此需要具备较高的稳定性。
在选择工业相机时，需要关注相机的抗振动能力、温度范围和防尘防水等级。
工业相机接口
目前最常见的工业相机接口，有usb、1394（即火线）、gige、bnc、cameralink等。
USB:数字相机，直接输出数字图像信号。
usb全称是universalserialbus（通用串行总线）。
针对工业应用来说，usb接口的相机不是最佳选择。
主要原因是：没有工业图像传输标准；丢包率严重；传输距离短不易在工业现场布线；稳定性不好。
虽然usb接口的相机不适合于工业检测，但是由于usb接口相机使用方便，接口广泛。
在很多民用设备上的使用还是非常广泛的。
千兆以太网：千兆以太网技术作为最新的高速以太网技术，给用户带来了提高核心网络效率的有效解决方案，这种解决方案的最大优点是继承了传统以太技术价格便宜的特点。
工业相机镜头的参数和选型
工业相机镜头的参数和选型工业相机镜头是用于工业应用的相机镜头，其主要特点是能够适应工业环境的严酷条件，并且具备高分辨率、高帧率、高灵敏度等特点，以满足工业生产过程中对图像质量的要求。
在选购工业相机镜头时，需要考虑一系列参数和特性。
一、焦距焦距是指从镜头到成像平面的距离，决定了图像的大小和清晰度。
工业相机镜头的焦距通常分为固定焦距和变焦两种类型。
固定焦距镜头适用于视场范围固定的应用，而变焦镜头则可以通过调节焦距来改变视场范围。
二、图像传送比图像传送比（MOD）是指从镜头到成像平面的最小距离，决定了相机镜头能够拍摄的最近物体的大小。
对于需要近距离观察的应用，需选取较小的MOD值的镜头。
三、光圈光圈是指镜头的光线通过孔径的大小，决定了进入镜头的光量。
较大的光圈可以增加进光量，使图像更亮，适用于光线条件较暗的应用。
同时，光圈大小也影响了景深（焦点范围），大光圈可以实现浅景深，突出主体，小光圈则可以实现深景深，将多个物体清晰呈现。
四、透光率透光率是指镜头对进入的光线的传输效率，影响镜头的亮度和图像质量。
高透光率的镜头可以提供更亮、更清晰的图像，但通常价格较高。
五、适用环境六、镜头接口七、像差像差是指镜头将光线聚焦到成像平面时产生的误差，影响镜头的图像质量和清晰度。
常见的像差有球差、色差、畸变等。
选择镜头时，需要考虑不同应用对图像质量的要求，尽可能选择像差较小的镜头。
八、镜头材质九、成像尺寸成像尺寸是指镜头可以成像的图像大小，决定了镜头的视场范围。
在选择镜头时需要根据实际应用需要和相机的成像器件尺寸来确定成像尺寸。
综上所述，工业相机镜头的参数和选型需要根据具体的应用要求来确定。
在选择镜头时，需要考虑焦距、图像传送比、光圈、透光率、适用环境、镜头接口、像差、镜头材质和成像尺寸等多个因素。
根据这些参数和要求，可选择适合的工业相机镜头，以满足工业生产过程中对图像质量的要求。
工业相机选型
工业相机选型引言工业相机是一种广泛应用于工业领域的专用相机，它具备高分辨率、高速度和高稳定性等特点，可以用于各种检测、测量和监控任务。
本文将介绍工业相机的选型要点，以帮助读者在选择适合自己应用的工业相机时做出明智的决策。
主要影响因素1. 分辨率分辨率是工业相机的最基本指标之一，它决定了相机可以捕捉到的图像细节。
在选择工业相机时，需要根据具体应用场景的需求来确定合适的分辨率。
如果需要捕捉更细小的细节或进行精确的测量，高分辨率的相机将是一个更好的选择。
2. 帧率帧率指的是相机每秒输出的图像帧数。
对于某些应用，如高速运动物体的检测和跟踪，较高的帧率是必需的。
而对于其他应用，低帧率可能已经足够。
因此，在选型时，需要清楚地了解应用场景对帧率的需求。
3. 接口类型工业相机常用的接口类型包括USB、GigE和Cameralink等。
不同的接口类型具有各自的特点和适用范围。
USB接口简单易用，适合低速或单相机应用；GigE接口具有较高的带宽和较低的延迟，适合多相机系统；Cameralink接口带宽更高，适合对带宽要求较高的应用。
在选择工业相机时，需要考虑相机与系统的接口兼容性以及所需的带宽和延迟。
4. 传感器尺寸工业相机的传感器尺寸决定了相机能够接收到的光线量。
较大的传感器尺寸通常能够捕捉到更多的光线，从而在低光条件下获得更好的图像质量。
然而，较大的传感器尺寸也意味着更高的成本。
在选型时，需要权衡图像质量和成本之间的关系。
5. 光谱范围光谱范围指的是相机能够接受的光的波长范围。
不同的应用可能需要不同的光谱范围。
例如，在红外成像和近红外成像应用中，相机需要具备较宽的光谱范围。
因此，在选型时，需要根据应用需求来确定相机所需的光谱范围。
常见工业相机类型以下是一些常见的工业相机类型：1. 黑白相机黑白相机只能捕捉黑白图像，但由于没有彩色滤镜的影响，黑白相机具有更高的灵敏度和动态范围。
黑白相机常用于需要高质量图像的应用，如机器视觉、医学成像和印刷检测等。
工业相机接口
工业相机接口简介工作过程中，会遇到好的的不同接口的镜头，现在整理出来。
主要分为螺口和卡口。
螺口主要有0.75（M42、M58、M72等）、C口、CS口、M90 x 1等；卡口主要有F口（Nikon）、Cannon、Petax等。
安防相机和镜头经常使用的C和CS接口。
该接口支持的相机最大靶面为1英寸。
C接口的后截距为17.5mm,CS接口的后截距为12.5mm。
工业相机接口，这个接口以尼康F接口最为典型。
很多厂家的相机和镜头接口基本都支持尼康F接口居多。
尼康F接口的后截距为：46.5mm,卡口直径为47mm,支持全画幅的CCD 相机。
所谓全画幅相机是针对传统135胶卷的尺寸来说的。
以前大部分的数码单反相机CCD 尺寸都比135胶卷的尺寸小，而全画幅数码单反的CCD（或CMOS的感光成像的元件）尺寸和135胶卷的尺寸相同。
传统的照相机胶卷尺寸为35mm，35mm为胶卷的宽度（包括齿孔部分），35mm胶卷的感光面积为36x24mm²。
换算到数码相机，对角长度越接近35mm 的，CCD/CMOS尺寸越大。
在单反数码相机中，很多都拥有接近35mm的CCD/CMOS尺寸叫做全画幅。
施耐德的接口比较多。
主要有UNIFOC系列，标准V接口。
其中UNIFOC7是将F口转为施耐德V口的转接环。
施耐德镜头的后截距可以根据自己使用的大小，任意改变后截距的大小。
佳能EF接口，该接口主要使用在佳能生产的家庭所用的数码相机上，镜头是有金属触点，可是实现自动对焦的功能。
该接口的后截距为44mm，卡口直径为54mm 宾得PK卡口，后截距为45.5，卡口直径为48.5，主要支持宾得和理光的大幅面的镜头使用。
同时许多相机生产厂家为了实现客户自己对后截距的控制，他们生产了M58，M72，M42等不同大小的螺纹接口，是的客户可以根据自己的需要设置后截距的大小。
M42接口通常有T型：M42*0.75 以及SLR型：M42*1。
工业摄像头常用的包括C接口、CS接口、F接口、V接口、T2接口、徕卡接口、M42接口、M50接口等。
工业相机选型解密之相机接口
工业相机选型解密之相机接口面对市面上出现的越来越多的工业相机品牌，各相机厂商都给出了大量的相机参数，例如：相机接口、芯片类型、量子效应、帧率等。
一般非行业内人士，在面对这些参数时往往会无所适从。
维视图像拥有十多年的相机研发经验，同时结合这么多年和客户接触的情况，希望能用简短的语言结合实际效果展示一下工业相机选型时需要注意的地方。
首先，先了解一下工业相机的相机接口。
目前最常见的工业相机接口，有usb、1394、gige、bnc、cameralink等。
那么这些接口之间孰优孰劣，各自都适应哪些应用场合呢？下面由美国TEO逐一解答。
一、模拟接口模拟视频有近百年历史，早期的相机都是输出的模拟图像信号，直接传输给电视实时观看。
由于数字图像处理技术的兴起，我们需要将模拟图像信号转换为数字图像再进行处理。
所以目前市场上还存在很多模拟图像采集卡，此类采集卡一般都应用于视频显示、视频转换等，部分应用于机器视觉处理。
模拟相机以bnc接口为主，由于其固有原因，和近十几年兴起的数字视频相比，精度差很多，随着数字化技术的发展，模拟视频终究会消亡，但模拟视频的消亡还要有相当长的一段时间，由于模拟视频设备的低价格，在视觉应用的低端领域还有相当的市场。
二、usb接口usb接口相机是数字相机，直接输出数字图像信号。
usb全称是universalserialbus（通用串行总线），它是1994年底由康柏、ibm、microsoft 等多家公司联合制订的，但是直到1999年，usb才真正被广泛应用。
usb接口是4“针”，其中2根为电源线、2根为信号线。
usb是串行接口，可热拔插，连接方便。
用usb连接的外围设备数目最多达127个，共6层，所谓6层是指从主装置开始可以经由5层的集线器进行菊花链接，用不着担心要连接的装置数目受限制；两个外设之间最长通信可以距离5米。
usb1.1接口支持同步和异步数据的传输，数据传输率最高达12mbps，比标准串口快100倍，比并口快10倍；usb2.0向下兼容usb1.1、usb1.0，数据的传输率将达到120mbps～480mbps。
工业相机主要接口类型分类
工业相机主要接口类型分类导语：工业相机在工业领域中应用广泛。
协议、编码方式都非常不错，传输速度稳定。
一、IEEE 1394 1.在工业领域中应用广泛。
协议、编码方式都非常不错，传输速度稳定。
2. 在工业中，常用的是400Mb的1394A和800Mb的1394B接口。
超过800Mb以上的也有，如3.2Gb的，但是比较少见。
3.接口普及率低，早期由苹果垄断，电脑上通常不包含其接口，因此需要额外的采集卡。
4.需要注意一下其PacketSize数据包大小设置。
Packet Size 是整个1394总线的带宽。
5.占用CPU资源少，可多台同时使用，但由于接口的普及率不高，已慢慢被市场淘汰。
二、GIGE千兆网接口 1.千兆网协议稳定，使用方便，连接到千兆网卡上即可工作 2.在千兆网卡的属性中，也有与1394中的Packet Size类似的巨帧。
设置好此参数，可以达到更理想的效果。
(用NI Max的使用因为packetsize设置的过大，导致无法软件采集不到图像) 3.传输距离远，可传输100米。
4.可多台同时使用，CPU占用率小。
三、USB 接口 1.早期的USB2.0接口连接方便，几乎所有电脑都配置USB 接口，无需采集卡。
B2.0接口传输速率慢，传输过程需要CPU参与管理，占用及消耗资源大。
B2.0接口一般没有固定螺丝，接口不稳定，在运动设备上有松动的风险。
B3.0在2.0基础上新增了两组数据线，向下兼容，接近了传输速度慢的问题，但传输距离依旧较近。
四、Camera Link接口 1.需要单独的CameraLink接口，不便携，导致成本过高。
2.Camera Link 接口的相机，实际应用中比较少。
3.采用LVDS接口标准，速度较快，抗干扰能力强，功耗低。
4.传输距离近。
工业相机数据接口和分辨率的选择
工业相机数据接口和分辨率的选择在了解工业相机接口之前，大概先了解一下什么是工业相机，一般对工业相机的定义是机器视觉系统中的一个关键组件，其最本质的功能就是将光信号转变成有序的电信号。
相机的分辨率一般都是讲多少万像素，这个值是相机的总像素数量，由相机的宽方向像素数x高方向像素数得到。
如30万像素的相机，其分辨率一般为640*480，总像素数为307200像素，即有30.72万像素。
相机的分辨率与系统的精度是紧密相关的。
一般来讲，我们要求像素精度要≥我们要求的测量精度。
市面上比较常见工业相机的有30万像素，80万像素，130万像素，200万像素，300万像素，500万像素。
在实际应用中，可能还会有一些其它分辨率的工业相机，如200万像素的工业相机（1600×1200），300万像素的工业相机（2000×1500）等。
上面提到的都是面阵相机，另外还有一大类就是线阵相机。
线阵相机通常只有一条线，然后通过运动扫描的方式拼接得到图像。
一般黑白相机是单行的，如2K的工业线阵相机，通常是2048x1，即宽有2048点，高只有1像素。
4K则有4096个像素，其它如6K，8K，12K，16K之类的。
如果需要使用高分辨率的，可以考虑使用16K的进行扫描。
这种高分辨率的线阵相机，通常需要有比较稳定的运动平台，这样拼接的图像产生失真变形的概率更低，图像效果更加的清晰。
而对于彩色图像，线阵相机比面阵会有一些优势，因为线阵相机是3CCD 相机采集模式。
比较常见的是双行RG/GB模式的传感器，当然也有三行RGB 模式的，更有RGBW四行模式的。
上海嘉肯光电科技有限公司是一家专业从事机器视觉光源的研发、生产和销售为一体的高新技术企业。
以工业检测、机器视觉、图像处理、科学研究等领域为主要研发及经营方向。
此外，公司还代理工业镜头、工业相机、图像采集卡、图像处理软件和各类视觉附件。
??上海嘉肯光电科技有限公司?将坚持“用心，创造未来”的企业经营理念，并持续不断地把最优秀、性价比最高的视觉产品提供给广大用户，以不断满足客户日益增长的要求。
工业相机的选型规则
工业相机得选型规则工业相机就是机器视觉系统中得一个关键组件,其最本质得功能就就是将光信号转变成AFT-808小型高清工业相机为有序得电信号。
选择合适得相机也就是机器视觉系统设计中得重要环节,相机不仅就是直接决定所采集到得图像分辨率、图像质量等,同时也与整个系统得运行模式直接相关。
在机器视觉系统应用中,工业相机、工业镜头、图像采集卡、机器视觉光源、机器视觉系统平台软件,在选择过程中存在很多问题,那么今天就工业相机、工业CCD摄像头得选择,给大家介绍一些经验。
1、选择工业相机得信号类型工业相机从大得方面来分有模拟信号与数字信号两种类型。
模拟相机必须有图像采集卡,标准得模拟相机分辨率很低,一般为768*576,另外帧率也就是固定得,25帧每秒。
另外还有一些非标准得信号,多为进口产品,那么成本就就是比较高了,性价比很低。
所以这个要根据实际需求来选择。
另外模拟相机采集到得就是模拟信号,经数字采集卡转换为数字信号进行传输存储。
模拟信号可能会由于工厂内其她设备(比如电动机或高压电缆)得电磁干扰而造成失真。
随着噪声水平得提高,模拟相机得动态范围(原始信号与噪声之比)会降低。
动态范围决定了有多少信息能够被从相机传输给计算机。
工业数字相机采集到得就是数字信号,数字信号不受电噪声影响,因此,数字相机得动态范围更高,能够向计算机传输更精确得信号。
2、工业相机得分辨率需要多大。
根据系统得需求来选择相机分辨率得大小,下面以一个应用案例来分析。
应用案例:假设检测一个物体得表面划痕,要求拍摄得物体大小为10*8mm,要求得检测精度就是0、01mm。
首先假设我们要拍摄得视野范围在12*10mm,那么相机得最低分辨率应该选择在:(12/0、01)*(10/0、01)=1200*1000,约为120万像素得相机,也就就是说一个像素对应一个检测得缺陷得话,那么最低分辨率必须不少于120万像素,但市面上常见得就是130万像素得相机,因此一般而言就是选用130万像素得相机。
工业相机之数字接口—CameraLinkGigE
工业相机之数字接口—CameraLinkGigE工业相机的数据接口可以分为“数字接口”和“模拟接口”两大类。
前者传输的是数字信号，后者是模拟信号。
数字信号相较于模拟信号来说有很多优点，比如抗干扰能力强、易于加密、便于后续处理等等。
数字接口主要包括以下几类：Camera Link接口、IEEE 1394接口、USB接口、GigE接口、CoaXPress接口。
结合立鼎光电短波红外相机数字接口，我们将重点介绍下 Camera Link接口和GigE接口。
Camera Link接口图1 立鼎光电Camera Link 接口的相机对于采用Camera Link接口的相机来说，它的特点是图像的数据量大、带宽要求高、传输速度快，同时需要配合Camera Link采集卡来使用，Camera Link采集卡一般通过PCI-E接口安装在控制计算机上（对于早期的采集卡，低端型号使用的是PCI接口，型号PCI-X接口），如图2所示。
图2 PCI-E接口的Camera Link图像采集卡另外，Camera Link接口还有“大口”（MDR）和“小口”（SDR）之分，二者的引脚定义完全相同，只是在体积上不一样，如图3所示。
为了使用方便，工业相机一般都使用“小口”的。
图3 Camera Link“大口”和“小口”的对比此外，需要注意的是：Camera Link接口并不支持热插拔。
当相机带电工作期间，严禁拔下数据接口，这样有一定的概率会损坏相机，切记！图4 Camera Link接口相机连接示意图GigE接口图5 立鼎光电GigE 接口的相机GigE接口是一种基于千兆以太网通信协议开发的相机接口标准，其主要包括数据传输速率高、传输距离远等特点。
正是因为GigE接口标准的这些特点，也让GigE工业相机相比其他相机来说，具有一定的性能优势。
例如：GigE相机相对于Camera Link相机而言，GigE相机的优势就在于其传输距离长、无需图像采集卡和更偏重于图像处理功能；相对于IEEE 1394相机而言，GigE相机的最大数据率更高，传输距离更长；而相对于USB相机而言，GigE的优势在于其具有更完整的标准、更高的最大数据率、更长的传输距离。
工业相机的选型规则
工业相机的选型规则工业相机是机器视觉系统中的一个关键组件，其最本质的功能就是将光信号转变成AFT-808小型高清工业相机为有序的电信号。
选择合适的相机也是机器视觉系统设计中的重要环节，相机不仅是直接决定所采集到的图像分辨率、图像质量等，同时也与整个系统的运行模式直接相关。
在机器视觉系统应用中，工业相机、工业镜头、图像采集卡、机器视觉光源、机器视觉系统平台软件，在选择过程中存在很多问题，那么今天就工业相机、工业CCD摄像头的选择，给大家介绍一些经验。
1、选择工业相机的信号类型工业相机从大的方面来分有模拟信号和数字信号两种类型。
模拟相机必须有图像采集卡，标准的模拟相机分辨率很低，一般为768*576，另外帧率也是固定的，25帧每秒。
另外还有一些非标准的信号，多为进口产品，那么成本就是比较高了，性价比很低。
所以这个要根据实际需求来选择。
另外模拟相机采集到的是模拟信号，经数字采集卡转换为数字信号进行传输存储。
模拟信号可能会由于工厂内其他设备（比如电动机或高压电缆）的电磁干扰而造成失真。
随着噪声水平的提高，模拟相机的动态范围（原始信号与噪声之比）会降低。
动态范围决定了有多少信息能够被从相机传输给计算机。
工业数字相机采集到的是数字信号，数字信号不受电噪声影响，因此，数字相机的动态范围更高，能够向计算机传输更精确的信号。
2、工业相机的分辨率需要多大。
根据系统的需求来选择相机分辨率的大小，下面以一个应用案例来分析。
应用案例：假设检测一个物体的表面划痕，要求拍摄的物体大小为10*8mm,要求的检测精度是0.01mm。
首先假设我们要拍摄的视野范围在12*10mm,那么相机的最低分辨率应该选择在：(12/0.01)*(10/0.01)=1200*1000,约为120万像素的相机，也就是说一个像素对应一个检测的缺陷的话，那么最低分辨率必须不少于120万像素，但市面上常见的是130万像素的相机，因此一般而言是选用130万像素的相机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业相机选型解密之相机接口面对市面上出现的越来越多的工业相机品牌，各相机厂商都给出了大量的相机参数，例如：相机接口、芯片类型、量子效应、帧率等。
一般非行业内人士，在面对这些参数时往往会无所适从。
维视图像拥有十多年的相机研发经验，同时结合这么多年和客户接触的情况，希望能用简短的语言结合实际效果展示一下工业相机选型时需要注意的地方。
首先，先了解一下工业相机的相机接口。
目前最常见的工业相机接口，有USB、1394、Gige、BNC、camera link等。
那么这些接口之间孰优孰劣，各自都适应哪些应用场合呢？下面逐一解答。
一、模拟接口
模拟视频有近百年历史，早期的相机都是输出的模拟图像信号，直接传输给电视实时观看。
由于数字图像处理技术的兴起，我们需要将模拟图像信号转换为数字图像再进行处理。
所以目前市场上还存在很多模拟图像采集卡，此类采集卡一般都应用于视频显示、视频转换等，部分应用于机器视觉处理。
模拟相机以BNC接口为主，由于其固有原因，和近十几年兴起的数字视频相比，精度差很多，随着数字化技术的发展，模拟视频终究会消亡，但模拟视频的消亡还要有相当长的一段时间，由于模拟视频设备的低价格，在视觉应用的低端领域还有相当的市场。
二、USB接口
USB接口相机是数字相机，直接输出数字图像信号。
USB全称是Universal Serial Bus （通用串行总线），它是1994年底由康柏、IBM、Microsoft等多家公司联合制订的，但是直到1999年，USB才真正被广泛应用。
USB接口是4“针”，其中2根为电源线、2根为信号线。
USB是串行接口，可热拔插，连接方便。
用USB连接的外围设备数目最多达127个，共6层，所谓6层是指从主装置开始可以经由5层的集线器进行菊花链接，用不着担心要连接的装置数目受限制；两个外设之间最长通信可以距离5米。
USB1.1接口支持同步和异步数据的传输，数据传输率最高达12Mbps，比标准串口快100倍，比并口快10倍；USB 2.0向下兼容USB 1.1、USB 1.0，数据的传输率将达到120Mbps～480Mbps。
然而针对工业应用来说，USB接口的相机不是最佳选择。
主要原因是：没有工业图像传输标准；丢包率严重；传输距离短不易在工业现场布线；稳定性不好。
虽然USB接口的相机不适合于工业检测，但是由于USB接口相机使用方便，接口广泛。
在很多民用设备上的使用还是非常广泛的。
比如：显微镜、科研实验、便携式设备等。
以维视图像的MV-VDF系列相机为例，由于其小巧的机身、极轻的重量就在以上行业大量应用。
三、1394接口
1394接口，又称“火线”（FireWire），最早是由美国苹果公司开发用于计算机网络互联的接口，用于将数码产品与计算机及其他机器之间的连接。
IEEE1394总线是一种目前为止最快的高速串行总线，1394a最高的传输速度为400Mbps，1394b最高的传输速度为800Mbps。
IEEE1394支持即插即用，现在的WIN98 SE、WIN2000、WIN ME、WIN XP都支持IEEE1394，在这些操作系统中用户不用再安装驱动程序，也能使用IEEE1394设备。
1394接口分为4芯和6芯，4芯中有两对数据线，6芯除数据线外还包括一组电源线以对外接设备进行供电。
IEEE 1394接口，不需要控制器，可以实现对等传输，1394a最大传输距离为4.5米，1394b传输距离通常为10米，在降数据率情况下可延伸到100米（100Mbps），采用中继设备支持可进一步提高传输距离。
1394接口相机一度为很多相机厂商所热捧，但是由于其推出初期是收费的，影响了其应用的广泛性。
支持的厂商越来越少，普通计算机已经不预留1394接口了，只有在专业的工控机上才会有该接口。
预计未来必然被淘汰的一种接口。

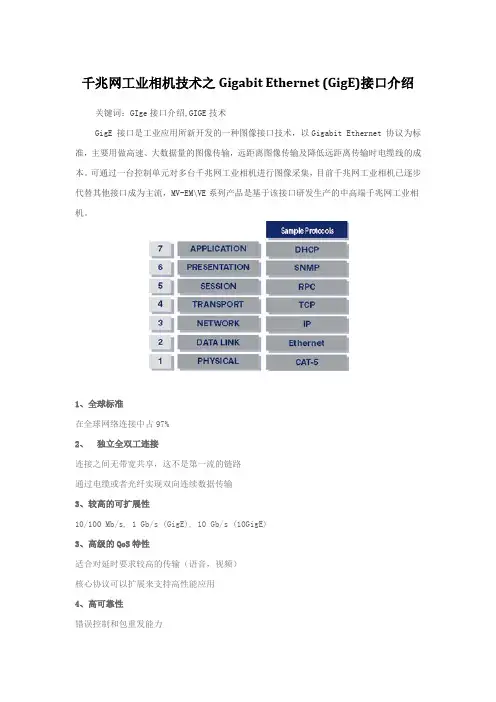

四、Gige接口
千兆以太网技术作为最新的高速以太网技术，给用户带来了提高核心网络效率的有效解决方案，这种解决方案的最大优点是继承了传统以太技术价格便宜的特点。
千兆以太网技术仍然是以太技术，它采用了与10M以太网相同的帧格式、帧结构、网络协议、全/半双工工作方式、流控模式以及布线系统。
由于该技术不改变传统以太网的桌面应用、操作系统，因此可与10M或100M的以太网很好地配合工作。
升级到千兆以太网不必改变网络应用程序、网管部件和网络操作系统，能够最大程度地节约成本。
千兆以太网的主要特点：
●简易性：千兆以太网继承了以太网、快速以太网的简易性，因此其技术原理、安装实施
和管理维护都很简单。
●扩展性：由于千兆以太网采用了以太网、快速以太网的基本技术，因此由10Base-T、
100Base-T升级到千兆以太网非常容易。
●可靠性：由于千兆以太网保持了以太网、快速以太网的安装维护方法，采用星型网络结
构，因此网络具有很高的可靠性。
●经济性：由于千兆以太网是10Base-T和100Base-T的继承和发展，一方面降低了研究
成本，另一方面由于10Base-T和100Base-T的广泛应用，作为其升级产品，千兆以太网的大量应用只是时间问题。
目前Dalsa、JAI、Imperx、Mikrotron、Microvision等公司都有千兆以太网相机产品。
●可管理维护性：千兆以太网采用基于简单网络管理协议（SNMP）和远程网络监视（RMON）
等网络管理技术，许多厂商开发了大量的网络管理软件，使千兆以太网的集中管理和维护非常简便。
●广泛应用性：千兆以太网为局域主干网和城域主干网（借助单模光纤和光收发器）提供
了一种高性能价格比的宽带传输交换平台，使得许多宽带应用能施展其魅力。
例如在千兆以太网上开展视频点播业务和虚拟电子商务等。
由于千兆网接口的以上特性，使得这种接口方式必然成为未来发展的主流。
维视图像作为国内领先的工业相机提供商，其在千兆网接口相机领域也推出了很多型号。
其代表作就是MV-VEM系列、MV-EM系列、MV-E系列，其分辨率从VGA到3000万像素均有包含。
已经被广泛的应用于各行各业。
