机械设计基础作业及答案
第7章常用连接
1、按螺纹牙型不同,常用的螺纹分哪几种?
答:有四种:矩形螺纹、三角形螺纹、梯形螺纹、锯齿形螺纹。
2、螺纹的旋向如何判定?
答:螺纹的旋向可用右手法则来判别:手心对着自己,四指沿螺纹轴线方向伸直,螺纹的旋向与右手大拇指指向一致则为右旋螺纹;反之为左旋螺纹。
3、螺纹连接有那几种类型?各应用在什么场合?
答:螺纹连接有螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接。
应用:螺纹连接结构简单,装拆方便,应用广泛;
双头螺柱联接用于被连接件之一太厚不便穿孔,结构要求紧凑或经常拆卸的场合;
螺钉联接用于被连接件之一较厚,不便加工通孔的场合;
紧定螺钉联接用于传递不大的的载荷的场合。
4、常用螺纹连接件有哪些?各个连接件有何应用?
答:参见P10
5、为什么螺纹连接要采用防松措施?常用的防松方法有哪些?
答:松动是螺纹连接中最常见的失效形式之一,一般的螺纹连接都有自锁性能,在受静载荷和工作温度变化不大时,不会自行脱落。但是在高温、变载荷、冲击或振动载荷作用下,连接可能发生松动或脱落现象,影响正常工作,甚至发生事故。为了保证螺纹连接安全可靠,必须采取有效的防松措施。
1.增大摩擦力放松,
2.利用机械方法放松,
3.破坏螺纹副关系的防松。
6、大多数螺纹连接为什么要预紧?是否拧紧力矩越大越好?
答:预紧的目的在于增强连接的可靠性,紧密性和防松能力,提高螺栓的疲劳强度。
预紧力的数值应根据载荷的性质、连接刚度等具体工作条件而确定。
7、在螺纹连接的结构设计时,应注意哪些问题?
答:1.结合面的几何形状为成轴对称的简单形状;
2.分布在同一圆周上的螺栓数目应取偶数;
3.螺栓的布置应使各螺栓的受力合理;
4.同一螺栓组紧固件的形状、尺寸、材料等均应相同,以便于加工和装配;
5.螺栓排列应有合理的间距、边距,以便在装配时能安放和转动扳手;
6.双头螺栓的装配,必须保证双头螺栓与机体螺纹的配合有足够的紧固性。

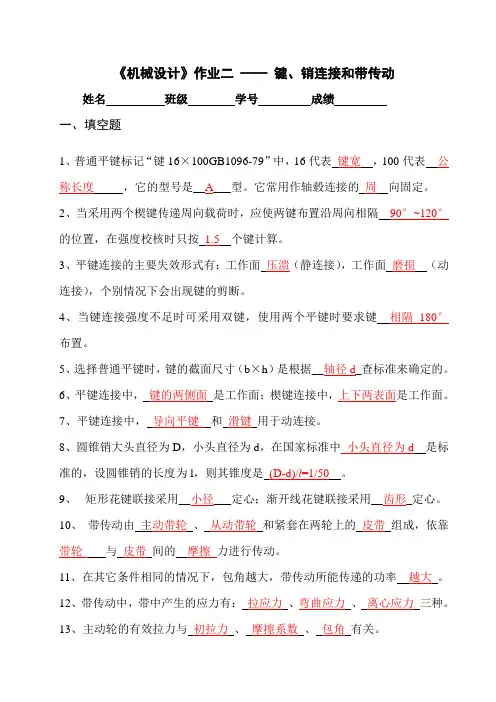

8、键连接有哪些类型?各有何特点?
答:平键连接;半圆键连接;揳键连接;切向键连接。
平键连接靠侧面传递扭矩,对中良好,结构简单,轴上零件课沿轴向移动,装拆方便;
半圆键连接靠侧面传递扭矩,键在轴槽中能摆动,装配方便,但键槽较深,对轴的削弱较大;只适用于轻载联接。
揳键连接上下两个面是工作面,键的两侧为非工作面,传递转矩,能轴向固定零件和传递单向的轴向力。键的上表面有1:100的斜度,轮毂槽的底面也有1:100的斜度。定心精度不高。
切向键连接上下两个面是工作面,传递转矩。
9、键连接的主要失效形式是什么?若校核时发现强度不够,可采用什么措施加以解决?
答:键的主要失效形式:压溃、磨损(动联接)、剪断。
若强度不时,可采用两个键按180布置。考虑到载荷分布的不均匀性,校核强度时按1.5个键计算。
10、花键连接有何特点?它有哪几种类型?
答:结构特点:沿周向均布多个键齿。齿侧为工作面。优点:承载能力高、对轴的削弱程度小、定心好、导向性好。
类型:矩形花键、键开线花键、三角形花键。
11、销连接主要有哪些类型?各应用在什么场合?
答:圆柱销--经多次拆装后,定位精度会降低;开口销—防止松动;圆锥销有1:50的锥度,可反复多次拆装。
圆柱销适用于不经常拆卸的场合;
开口销适用于与螺母配合使用防止松动;
圆锥销装配方便,定位精度高,多次拆卸不会影响定位精度,可反复多次拆装。
12、如图1-5所示,说明图中是哪种键连接,并说明其特点?
答:(a)图是平键、半圆键连接,(b)图是揳键和切向键连接。
特点见P55
13、轴的作用是什么?按承载性质不同,轴可分为哪几类?
答:轴的作用是用来支撑旋转的机械零件,如齿轮、带轮、链轮、凸轮等。
按承载性质分:
转轴---传递扭矩又承受弯矩;
传动轴---只传递扭矩;
心轴---只承受弯矩。
14、轴上零件的轴向固定方法主要有哪些?轴上零件的周向固定方法主要有哪些?
答:轴向固定由轴肩、套筒、螺母或轴端挡圈来实现。
周向固定大多采用键、花键、或过盈配合等联接形式来实现。
