复杂电路的简化方法 一. “拆除法”突破短路障碍 短路往往是因开关闭合后，使用电器（或电阻）两端被导线直接连通而造成的，初学者难以识别。图1即为常见的短路模型。一根导线直接接在用电器的两端，电阻R被短路。既然电阻R 上没有电流通过，故可将电阻从电路中“拆除”，拆除后的等效电路如图2所示。 图1 图2 二. “分断法”突破滑动变阻器的障碍 较复杂的电路图中，常通过移动变阻器上的滑片来改变自身接入电路中的电阻值，从而改变电路中的电流和电压，从而影响我们对电路作出明确的判断。滑动变阻器的接入电路的一般情况如图3所示。若如图4示的接法，同学们就难以判断。此时可将滑动变阻器看作是在滑片P处“断开”，把其分成AP和PB两个部分，即等效成图5的电路，其中PB部分被短路。当P从左至右滑动时，变阻器接入电路的电阻AP部分逐渐变大；反之，AP部分逐渐变小。 图3 图4 图5
三. 突破电压表的障碍 1. “滑移法”确定测量对象 所谓“滑移法”就是把电压表正、负接线柱的两根引线顺着导线滑动至某用电器（或电阻）的两端，从而确定测量对象的方法，但是滑动引线时不可绕过用电器和电源（可绕电流表）。如图6，用“滑移法”将电压表的下端滑至电阻R1左端，不难确定，电压表测量的是R1和R2两端的总电压；将电压表的上端移至R3右端，也可确定电压表测量的是R3两端电压，同时也测的是电源电压。 2. “用拆除法”确定电流路径 因为电压表的理想内阻无穷大，通过它的电流为零，可将其从电路中“拆除”，即使电压表两端断开，来判断电流路径。如图6所示，用“拆除法”不难确定，R1和R2串联，再与R3并联。 图6 四. “去掉法”突破电流表的障碍 由于电流表的存在，对于弄清电流路径，简化电路存在障碍。因电流表的理想内阻为零，故可采用“去掉法”排除其障碍，即将电流表从电路中“去掉”，并将连接电流表的两个接线头连接起来。如图7，去掉电流表后得到的等效电路如图8所示。这样就可以很清楚地看清电路的结构了。 图7 图8 五. “等效电路法”突破简化电路障碍 电路图简化以后，我们可以清楚地看到各用电器之间的串、并联关系；分辨出电流表、电压表测量的是哪一部分电路的电流值和电压值，从而有利于我们解题。简化电路图，除了用到上述方法外，还可以综合运用“等效电路法”。
电路简化的基本原则与方法Word编辑

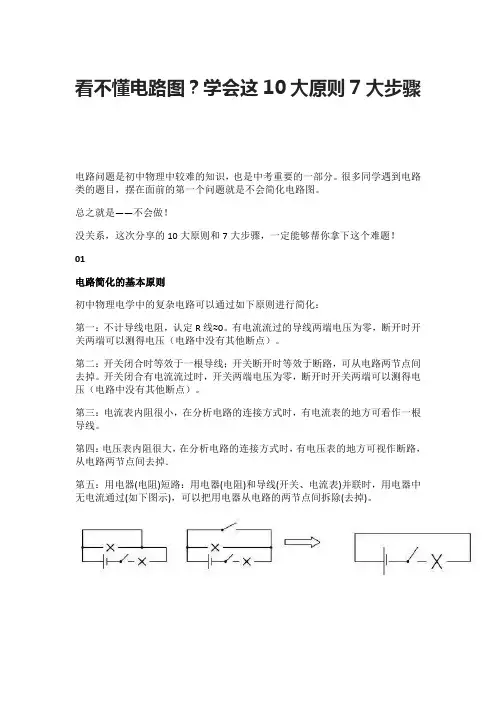

电路简化的基本原则 初中物理电学中的复杂电路可以通过如下原则进行简化： 第一：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉。去电压表时不仅要去掉电压表，也要去掉两节点之间的导线。 第二：电流表相当于导线，导线的电阻为0。 第三：闭合的开关相当于导线，断开的开关相当于断路 第四：电流表和哪个用电器串联就测哪个用电器的电流，尽量用电流法来判断。 第五：电压表和哪个用电器并联就测哪个用电器的电压。尽量用怀抱法，复杂 的可用拆源拆表发，电压法。 第六：电压表原则上要求与被测对象并联，单独测量电源电压时，可直接在电 源两端。一般情况下，如果电压表串联在电路中，测得的电压是电源两 端电压（与其串联的灯泡不亮，用电器不工作）。 第七、电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。 图 5 图6
电路简化的步骤 第一步：看图先去电压表。 第二步：开关作用要看好。 第三步：分析串并有七法。 第四步：三法还原电压表。 第一步去电压表： 第二步：开关作用分析 若闭合开关S1，则电阻R1，被短路。第三步：判断出电路的串并联情况 很显然，本电路图为串联电路 第四步：还原电压表
识别串并联电路 串、并联是电路中最基本的连接方法，识别串、并联电路是初中电学中的重点，也是难点，学生往往觉得无从下手。下面就介绍4种识别串、并联电路的方法。 一、拆表法 拆表法是看电路图的第一步，不论是电路图还是实物电路都必须用拆表法。 由于电压表的内阻很大，并联在电路中时，通过它的电流很小，可忽略不计；而电流表的内阻很小，串联在电路中后，几乎不影响电路中的电流大小。因此，对于有电表的电路可采取去表分析，即把接电压表处看成是开路；接电流表处看作由一根导线连接，局部短路。 例4. 如图9所示，试分析R 1、R 2、R 3是怎样连接的？ 3 R 3 二、电流法 电流法是学生最常用的方法，能很好的分析出简单的串并联电路，针对电流表测谁 效果更佳。 此方法是：顺着电流的方向看电流的路径是否有分支，如果有，则所分的几支电路之间为并联；如果独立的路径只有一支，则各元件之间为串联。 例1. 试判断图1、图2的两个灯泡L 1、L 2是串联还是并联。
复杂电路的简化方法
复杂电路的简化方法 一.“等效电路法”突破简化电路障碍 电路图简化以后，我们可以清楚地看到各用电器之间的串、并联关系；分辨出电 流表、电压表测量的是哪一部分电路的电流值和电压值，从而有利于我们解题。 简化电路图，除了用到上述方法外，还可以综合运用“等效电路法”。 “等效电路法”，即在电路中，不论导线有多长，只要其间没有电源、电压表、 用电器等，均可以将其看成是同一个点，从而找出各用电器两端的公共点，画出 简化了的等效电路图。 二、电流流向法 根据电流的流向来识别电路，从电源的正极开始，沿电流的流向画出电流的路径。若电流不分岔，依次通过每个用电器，最后回到电源的负极，即只有一个回路，那么这几个用电器就是串联，如图（a）电路。若电流在电路中某点分了岔如图（b）、（c）的A点，分成两条以上的支流通过用电器，然后在某点又汇合（如图（b）、（c）
的B点）再一起流回电源的负极，那么这几个用电器就是并联的。 三、结点移动法 所谓结点就是电路中三条或三条以上支路的交叉点称为结点。 结点移动法是根据观察电路的需要，在不含负载的导线上任意调整结点的位置，达到能够以简单明了的形式体现电路结构的目的。运用此方法需要注意的是，结点只能移过闭合的开关和电流表等不含电阻的电路元件；结点移动的过程中如果遇到含有电阻的电路元件，如灯泡、电阻器等时，则不能跳过。 例1、如图（a）所示电路，若电源电压是6V，电阻R两端的电压是2V，则电压表的示数是多少？ 四、短接法 用导线把电路中某一用电器短接，如果短接后，其它用电器仍能工作，则这个电路是串联电路，如图（a）所示电路，若将L1短接后，L2、L3仍能发光，可判断L1、L2、L3是串联的；如果短接后，其它用电器都不能工作，则这个电路是并联电路。如图（b）所示电路，若将L1短接后，L2、L3不能工作，则可判断L1、L2、L3是并联的。
复杂电路的简化(含答案)
复杂电路的简化 一、单选题(共10道，每道10分) 1.如图所示电路，开关S闭合后，电压表V1的示数为3.8V，V2的示数为6V。则灯L1两端电压和电源电压分别是( ) A.2.2V、6V B.3.8V、6V C.2.2V、3.8V D.6V、2.2V 答案：A 解题思路： 同时去掉电压表V1、V2换成断路，可以看出两灯串联； 只去V1换成断路可以看出V2并联到电源的两端，测量电源电压，故电源电压为6V； 只去V2换成断路可以看出V1并联到L2的两端，测量L2两端电压，故L2两端电压为3.8V；根据串联电路电压规律可得L1两端电压为U1=6V-3.8V=2.2V。故答案选A。 试题难度：三颗星知识点：电路的简化与计算 2.如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则灯泡L1和L2两端的电压分别为( ) A.1.7V、6.8V B.6.8V、1.7V C.1.7V、8.5V D.8.5V、1.7V 答案：B 解题思路： 同时去掉电压表V1、V2换成断路，可以看出两灯串联；
只去V1换成断路可以看出V2并联到L2的两端，测量L2的电压； 只去V2换成断路可以看出V1并联到电源的两端，测量电源电压； 故V1示数大于V2的示数，由于电压表指针位置相同，所以V1为大量程示数为8.5V，即电源电压为8.5V；V2为小量程示数为1.7V，即L2的电压为1.7V；根据串联电路电压规律可知L1两端电压为8.5V-1.7V=6.8V。故答案为B。 试题难度：三颗星知识点：电路的简化与计算 3.如图所示，当开关S闭合后，电压表V1和V2的示数分别为6V和3V，则( ) A.电源电压为9V B.灯L2两端的电压为3V C.灯L1、L2两端的电压均为3V D.以上都不正确 答案：A 解题思路： 同时去掉电压表V1、V2换成断路，可以看出两灯串联； 只去V1换成断路可以看出V2并联到L1的两端，测量L1的电压，即L1两端的电压为3V； 只去V2换成断路可以看出V1并联到L2的两端，测量L2的电压，即L2两端的电压为6V； 根据串联电路电压规律，电源电压为6V+3V=9V。 综上可知答案选A。 试题难度：三颗星知识点：电路的简化与计算 4.如图所示，开关闭合后，电压表V1和V2的示数分别为10V和4V，则灯L2两端的电压为( ) A.4V B.6V C.10V D.14V 答案：B
初中电学电路图的简化整合版
电路图的简化 正确识别电路图，是初中学生的最基本的能力要求，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，并且也是高中学习及以后从事涉及电学知识工作中还会经常遇到的问题，因此，必须高度重视。 一、串、并联电路的概念及特点 “两个小灯泡首尾相连，然后接到电路中，我们说这两个灯泡串联”和“两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是并联” 我们从上述关于串联和并联的定义中不难看出串、并联电路的特点，串联电路只有一条通路，各用电器通则都通，断则都断，互相影响，无论开关接在何处均控制整个电路，而并联电路有两条或多条支路，各用电器独立工作，干路的开关控制整个电路，支路的开关只控制其所在的那一路。 二、串、并联电路的判断方法 1．用电器连接法分析电路中用电器的连接法，逐个顺次连接的是串联，并列接在电路两点间的是并联。 2．电流法在串联电路中电流没有分支，在并联电路中干路的电流在分支处分成了几部分。 3．共同接点数法在串联中，某一用电器与另一用电器只有一个共同的连接点，而在并联中，某一用电器与另一用电器有两个共同的连接点。 4．在分析电路连接情况时，从电源正极开始，顺着电流的方向，一直到电源的负极。 5．由于在初中阶段多个用电器的连接不涉及混联，因而对于初中生来说，电路连接的最终结果只能是电路两种基本连接方式──串联和并联之一。 6．由于电路图画法的多样性，也造成学生不习惯而难以辨认，此时只须将原电路图整理改画成常见的标准形式，透过现象看本质。如图1的标准形式是图2，图3的标准形式是图4，图5的标准形式是图6，另外图7、图8都可把它画成标准形式的。
复杂电路的简化方法
简化电路有妙法 把非直观直流电路转化成等效直流电路的过程叫简化电路。简化电路有妙法，现举例供同学们赏析。 例 1：在图 1 所示的电路中，Ｒ1 =1Ω，Ｒ2 =2Ω，Ｒ3 =3Ω，Ｒ4 =6Ω，电源电动势Ｅ=6Ｖ，电源内阻不计。当电键Ｓ接通后，求通过电阻Ｒ1上的电流强度Ｉ。 当电键Ｓ接通后，计算通过Ｒ1上的电流强度Ｉ，首先须把图 1 所示的电路简化成等效电路后，再进行计算。简化电路的具体方法分下面几个步骤： 1 找出交节点，并标上序号 在电路中，凡是有二个或二个以上的电学元件连接在一起的点都叫交节点，然后把同一交节点用虚线括起来，并标上序号，如图 2 中所示的ａ，ｂ，ｃ，ｄ等点。序号的前后顺序，按电势的高低进行排列。（如果电路中无电源，求某一电路某两点间的电阻时，可假设其中一点为高电势，另一点为低电势。） 2 连接电路 从电势较高的ａ点到电势较低的ｄ点沿某一个回路，通过一个个交节点把电路中的部分电学元件连接起来。如：从ａ点开始连接电阻Ｒ1，电阻Ｒ1连接ｂ点，ｂ点连接电阻Ｒ4，电阻Ｒ4连接ｃ点，ｃ点连接电键Ｓ，电键Ｓ连接ｄ点。如图 3 所示。
