E1接口信令知识点

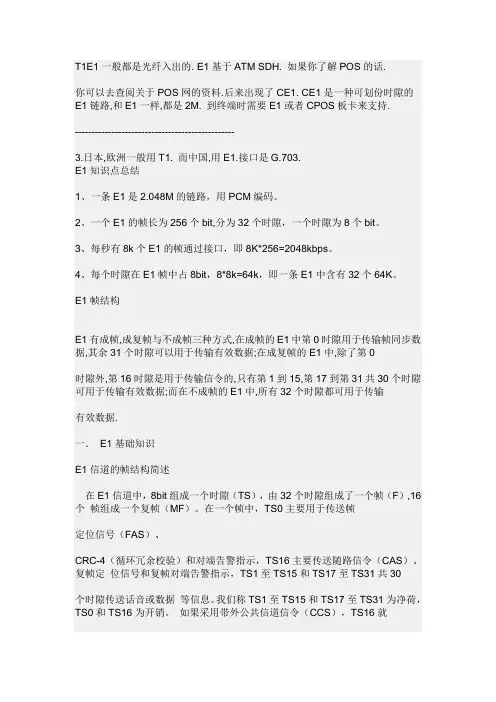

E1线汇总
T1E1一般都是光纤入出的. E1基于ATM SDH. 如果你了解POS的话.你可以去查阅关于POS网的资料.后来出现了CE1. CE1是一种可划份时隙的E1链路,和E1一样,都是2M. 到终端时需要E1或者CPOS板卡来支持.------------------------------------------------3.日本,欧洲一般用T1. 而中国,用E1.接口是G.703.E1知识点总结1、一条E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.一．E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为净荷，TS0和TS16为开销。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
E1线路知识要点
E1线路知识要点：在中国/欧洲使用E1,（欧标）在北美/日本使用T1，（美标）1、一条E1是带宽为：2.048M的链路，用PCM编码（脉冲编码调制）。
2、一个E1的帧长为256个bit，分为32个时隙，一个时隙为8个bit. (Time slots:时隙）3、每秒有8K个E1的帧通过E1接口，既8k*256=2048kbps4、因为每个时隙在E1帧中占8bit，因为一个时隙的带宽是8bps*8k=64kbps,即一条E1中含有32个64K信道/时隙。
E1帧结构：E1有不成帧，成帧，成复帧三种方式：1：在不成帧的E1中（透明模式）：所有32个时隙都可以用于传输有效数据。
2：在成帧的E1中：第0时隙用于传输帧同步数据，其余31个时隙可以用于传输有效数据。
3：在成复帧的E1中：第0时隙用于传输帧同步数据，第16时隙用于传输信令，只有1到15，17到31，共30个时隙可以用于传输有效数据。
E1的2种接口(G.703):同轴电缆：BNC头，园头，阻抗：非平衡的75 ohm双绞线：RJ-45头，阻抗：平衡的120 ohm工程种常见的E1连接方法：相对便宜：用2611等的广域网接口卡(WAN WIC 1T (DB-60)/2T(Smait serial)),经V.35-G.703协议转换器接E1线。
（用于不分时隙，完整2M线路使用）相对较贵：E1卡：目前DDN的2M速率线路通常是经HDSL线路拉至用户侧。
E1可由传输设备出的光纤拉至用户侧的光端机提供E1服务。
三．使用E1由三种用法：1：透明传输的专线：将整个2M用作一条链路，如DDN 2M；2：CE1:2M用作若干N*64K及其组合，如128K，256K等；3：E1最本来的用法：在用作语音交换机/程控交换（PSDN网络种）的数字中继线（TRUNK）时，这也是E1最本来的用法。
以下例子为：E1连接3条64K专线，帧类型为NO-CRC4，非平衡链路，路由器具体设置如下：hostname shanxi（背景颜色代表匹配与调用）step1:controller e1 0/1（进入E1控制器）step2:framing NO-CRC4linecode hdb3（ISP给）step3:建立逻辑通道组与时隙的映射：channel-group 1 timeslots 1channel-group 2 timeslots 2channel-group 3 timeslots 3exitstep4:interface serial0/1:1ip add 222.119.96.1 255.255.255.252interface serial0/1:2ip add 222.119.96.5 255.255.255.252interface serial0/1:3ip add 222.119.96.9 255.255.255.252step5:ip route 139.20.40.0 255.255.255.0 serial 0/1:1 ip route 139.20.41.0 255.255.255.0 serial 0/1:2 ip route 139.20.42.0 255.255.255.0 serial 0/1:3 e1 - circuit switch 电路交换--比较老frame relay - packet switching 包交换--新。
E1和信令学习知识
E1 和信令学习知识T1和E1是物理连接技术，是数字网络，可以同轴也可以光纤，T1是美国标准，1.544M，E1是欧洲标准，2.048M，我国的专线一般都是E1，然后根据用户的需要再划信道分配（以64K为单位）。
比如PPP的DDN线路以及frame-relay的线路等都可以使用他们E1一般都用于接2M的线路，或是从光端机出来后用于带宽的拆分，比如说把一个10M的线路分成4个2M等，为什么是4个2M呢，因为有损耗。
E1的物理层使用数字编码T1/E1表示具有高质量的通话和数据传送界面，北美使用T1标准，能够支持Max的24位用户同时拔号，而欧洲使用E1标准，可以支持30位用户，T1/E1仅是MAX的简单接口T1/E1是高速传输的另一种标准。
一条T1/E1可以同时有多个并发信道，每个信道都是一个独立的连接。
在美国的标准T1服务提供24个信道，每个信道的速率是56K。
T1/E1服务与其相应的设备相对于ISDN和普通电话相比都更加昂贵，但是T1/E1的相对费却较少。
T1/E1通常用于需要在远程站点间进高带宽高速率传输的大型组织。
64K专用数据线(DDL)作为T1服务的一个变种或一个分支服务，也提供此类服务。
当你预备订购一条T1/E1线时，记住Proxy Server 提供的缓冲功能，可以有效地节省带宽。
T1提供23个B信道和一个D信道，即23B+D.1.544MbpsE1提供30个B信道和一个D信道，即30B+D.2.048Mbps一、什么是七号信令系统1.七号信令的由来通讯设备之间任何实际应用信息的传送总是伴随着一些控制信息的传递,它们按照既定的通讯协议工作,将应用信息安全、可靠、高效地传送到目的地。
这些信息在计算机网络中叫做协议控制信息,而在电信网中叫做信令(Signal)。
英文资料还经常使用"Signalling"(信令过程)一词,但大部分中文技术资料只使用"信令"一词,即"信令"既包括"Signal"又包括"Signalling"两重含义。
E1线路知识点总结
E1线路知识点总结1、一条E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口,即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8＊8k=64k，即一条E1中含有32个64K。
E1帧结构:分为成帧，成复帧与不成帧三种方式在成帧的E1中第0时隙用于传输帧同步数据，其余31个时隙可以用于传输有效数据;在成复帧的E1中，除了第0时隙外，第16时隙是用于传输信令的，只有第1到15，第17到第31共30个时隙可用于传输有效数据；而在不成帧的E1中，所有32个时隙都可用于传输有效数据.一．E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F)，16个帧组成一个复帧(MF)。
在一个帧中,TS0主要用于传送帧定位信号（FAS）、CRC—4（循环冗余校验)和对端告警指示,TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息.我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了.由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5，Sa6，Sa7,A比特占用, 若系统运用了CRC校验，则Si比特位置改传CRC校验码。
TS16为信令时隙，当使用到信令(共路信令或随路信令)时，该时隙用来传输信令, 用户不可用来传输数据。
所以2M的PCM码型有① PCM30 : PCM30用户可用时隙为30个，TS1—TS15,TS17-TS31。
E1
①一条E1是2.048M的链路，用PCM编码。
②一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
③每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
④每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构E1分为有成帧，成复帧与不成帧三种方式，在成帧的E1中第0时隙用于传输帧同步数据，其余31个时隙可以用于传输有效数据；在成复帧的E1中，除了第0时隙外，第16时隙是用于传输信令的，只有第1到15，第17到第31共30个时隙可用于传输有效数据；而在不成帧的E1中，所有32个时隙都可用于传输有效数据。
E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F），16个帧组成一个复帧（MF）。
在一个帧中，TS0 主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si、Sa4、Sa5、sa6、Sa7、A比特占用，若系统运用了CRC校验，则Si比特位置改传CRC校验码。
TS16为信令时隙，当使用到信令(共路信令或随路信令)时，该时隙用来传输信令，用户不可用来传输数据。
所以2M的PCM码型有①PCM30：PCM30用户可用时隙为30个，TS1-TS15,TS17-TS31。
TS16传送信令，无CRC校验。
E1基础知识
线,有 总屏蔽
120欧E1电缆
对 数
型号
绝缘 总屏
外径 蔽
(mm)
导体 总外
直径 径(mm)
(mm)
2
SEYPVPV-
120-2*2*0.4
0.78 铜网 编织
0.40 5.4
2
SEYPVPV-
120-2*2*0.5
0.95 铜网 编织
0.50 5.9
4
SEYPVPV-
120-4*2*0.4
0.78 铜网 编织
2.20
单 芯单层 编织带 9.5 接地 线,有 总屏蔽
单
SYFVZP-
芯单层
75-1-
16 0.254 1.20 2.20 12.8 编织带
1*16(A)
接地
线,有
总屏蔽
单
芯单层
SYFVZP-
编织带
75-1-
32 0.254 1.20 2.20 18.0
接地
1*32(A)
单芯同轴电缆结构如图所示；
75-1-1(A)
编织带
接地线
单 芯单层
SYFVZP- 4 75-1-
1*4(A)
0.254
1.20
2.20
8.0 编织带 接地
线,有
总屏蔽
单
芯单层
SYFVZ-
.254 1.20 2.20 8.6
接地
1*8(A)
线,无
总屏蔽
SYFVZP-
75-1-
8
1*8(A)
0.254
1.20
0.40 9.4
16 SEYPVPV-
0.95 铜网
0.50 10.9
120-16*2*0.5
E1基础知识
E1基础知识⼀、E1基础知识⼀条E1是2.048M(俗称2M)的链路，⽤PCM编码。
E1的帧长为256个bit,分为32个时隙，⼀个时隙为8个bit。
每秒有8k个 E1的帧通过接⼝，即8K*256=2048kbps。
每个时隙在E1帧中占8bit，8*8k=64k，即⼀条E1中含有32个64K。
1)E1帧结构E1有成帧,成复帧与不成帧三种⽅式,在成帧的E1中第0时隙⽤于传输帧同步数据,其余31个时隙可以⽤于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是⽤于传输信令的,只有第1到15,第17到第31共30个时隙可⽤于传输有效数据;⽽在不成帧的E1中,所有32个时隙都可⽤于传输有效数据.2)E1信道的帧结构简述在E1信道中，8bit组成⼀个时隙(TS)，由32个时隙组成了⼀个帧(F),16个帧组成⼀个复帧(MF)。
在⼀个帧中，TS0主要⽤于传送帧定位信号(FAS)、CRC-4(循环冗余校验)和对端告警指⽰，TS16主要传送随路信令 (CAS)、复帧定位信号和复帧对端告警指⽰，TS1⾄TS15和TS17⾄TS31共30个时隙传送话⾳或数据等信息。
我们称TS1⾄TS15和TS17⾄TS31为“净荷”，TS0和TS16为“开销”。
如果采⽤带外公共信道信令(CCS)，TS16就失去了传送信令的⽤途，该时隙也可⽤来传送信息信号，这时帧结构的净荷为TS1⾄TS31，开销只有TS0了。
由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5, Sa6,Sa7,A⽐特占⽤, 若系统运⽤了CRC校验，则Si⽐特位置改传CRC校验码。
TS16为信令时隙, 当使⽤到信令(共路信令或随路信令)时,该时隙⽤来传输信令, ⽤户不可⽤来传输数据。
所以2M的PCM码型有：① PCM30 : PCM30⽤户可⽤时隙为30个, TS1-TS15, TS17-TS31。
E1通信的基础知识
E1 信道的帧结构简述 在E1 信道中，8bit组成一个时隙（TS），由 32 个时隙组成了一个帧（F），16 个帧组成一个复帧（MF）。 在一个帧中，TS0 主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16 主 要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1 至TS15 和TS17 至TS31 共 30 个时隙 传送话音或数据等信息。我们称TS1 至TS15 和TS17 至TS31 为“净荷”，TS0 和TS16 为“开销”。如果 采用带外公共信道信令（CCS），TS16 就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧 结构的净荷为TS1 至TS31，开销只有TS0 了。
E1 常见问题 E1 与 CE1 是由谁控制，电信还是互连的两侧的用户设备？用户侧肯定要求支持他们，电信又是如何 分别实现的。 答：首先由电信决定，电信可提供E1 和CE1 两种线路，但一般用户的E1 线路都是CE1，除非你特别要 只用E1，然后才由你的设备所决定，CE1 可以当E1 用，但E1 却不可以作CE1。
ISDN 传送系统：ISDN 和数字电话网传送系统都采用时分复用方式（TDM：time division multiples）构 成的复用传送系统。把承载信息的脉冲时间宽度缩短，在一条传送线路上插入数条信道，规定为一次群、 二次群、三次群等，这叫数字复用。国际标准有两种：日本及美国采用的以 1.544MBPS（T1）为一次群 的系统和欧洲的以 2.048MBPS（E1）为一次群的系统。我国采用后者，亚库的 ISDN 板卡是 E1 接口。
E1专线讲解
E1线路知识点总结1、一条E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.一．E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5, Sa6,Sa7,A比特占用, 若系统运用了CRC校验，则Si比特位置改传CRC校验码。
TS16为信令时隙, 当使用到信令(共路信令或随路信令)时,该时隙用来传输信令, 用户不可用来传输数据。
所以2M的PCM码型有①PCM30 : PCM30用户可用时隙为30个, TS1-TS15,TS17-TS31。
数字中继E1及中国一号信令简介
For personal use only in study and research; not for commercial use数字中继E1及中国一号信令简介1.1 数字型线路信令1.1.1 30/32 路PCM 系统传输信号的编码格式30/32 路PCM 系统中30 个话路数字型线路信号是由第16 时隙按复帧抽样集中传送（每一复帧由16 个子帧组成）。
其中，每一话路的两个传送方向有各有a、b、c、d 四位码可供线路编码，第16 时隙的信号结构格式如表１.1 所示。
表１.1 第16 时隙比特分配其中： X 为备用比特，未用时置1。
Y 为复帧失步对告比特。
Y=0，表示正常；Y=1，表示复帧失步对告。
当c、d 比特未用时，应置C=1，d=1。
1.1.2 编码含义我国国家标准GB3971.2-83《电话自动交换网局间中继数字型线路信号方式》规定了具体的技术指标，每个话路双向各占用4 位码（a、b、c、d）传送其线路信号。
考虑到目前我国的实际需要，前向采用af、bf、cf 三位码，后向采用ab、bb、cb 三位码来表示（df、db 置为1）。
其含义见表１.2。
表１.2 编码含义1.1.3 信号标志编码表１.3 给出了市话局至市话局呼叫局间中继的信号标志编码。
表１.4 给出了市话及长话全自动局至PABX 间PCM 信号标志编码的部分规定。
其它应用环境的编码要求可参看国有标准或有关规范。
表１.3 市话局至市话局信号标志编码一数标方式表１.4 市话及长话全自动局至PABX 间PCM 信号标志编码1.2 局间多频记发器信号方式的介绍1.2.1 记发器信号的功能、特点与要求局间记发器信号是主要用作电话自动接续的控制信号，用以选择路由、选择被叫用户，管理电话网等。
其特点是：记发器信号数量多；记发器信号设备数量少，但较复杂。
为了加快接续速度，减少主叫用户拨号后等待被叫用户应答的时间，缩短记发器等待公用控制设备和局间中继电路被占用的时间，以及保证信号的正确传送，要求记发器信号采用传送速度快、有检错能力、信号容量大的信号方式。
E1 基础知识
一、E1基础知识一条E1是2.048M(俗称2M)的链路，用PCM编码。
E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
每秒有8k个 E1的帧通过接口，即8K*256=2048kbps。
每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
1)E1帧结构E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.2)E1信道的帧结构简述在E1信道中，8bit组成一个时隙(TS)，由32个时隙组成了一个帧(F),16个帧组成一个复帧(MF)。
在一个帧中，TS0主要用于传送帧定位信号(FAS)、CRC-4(循环冗余校验)和对端告警指示，TS16主要传送随路信令 (CAS)、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。
如果采用带外公共信道信令(CCS)，TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5, Sa6,Sa7,A比特占用, 若系统运用了CRC校验，则Si比特位置改传CRC校验码。
TS16为信令时隙, 当使用到信令(共路信令或随路信令)时,该时隙用来传输信令, 用户不可用来传输数据。
所以2M的PCM码型有：① PCM30 : PCM30用户可用时隙为30个, TS1-TS15, TS17-TS31。
E1线路知识点总结
测本端，对端往我方向环
测远端，本端往远方向环
CE1/PRI接口拥有两种工作方式：E1工作方式（也称为非通道化工作方式）和CE1/PRI工作方式（也称为通道化工作方式）。
当CE1/PRI接口使用E1工作方式时，它相当于一个不分时隙、数据带宽为2Mbps的接口，其逻辑特性与同步串口相同，支持PPP、帧中继、LAPB和X.25等数据链路层协议，支持IP和IPX等网络协议。
一． E1基础知识
E1信道的帧结构简述
在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个 帧组成一个复帧（MF）。在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定 位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据 等信息。我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。 如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
当CE1/PRI接口使用CE1/PRI工作方式时，它在物理上分为32个时隙，对应编号为0～31，其中0时隙用于传输同步信息。对该接口有两种使用方法：CE1接口和PRI接口。
l 当将接口作为CE1接口使用时，可以将除0时隙外的全部时隙任意分成若干组（channel set），每组时隙捆绑以后作为一个接口使用，其逻辑特性与同步串口相同，支持PPP、帧中继、LAPB和X.25等数据链路层协议，支持IP和IPX等网络协议。
你可以他上面跑任何协议。
E1和CE1的区别，当然可不可分时隙了。
E1接口（T1接口用于外国）
E1接口（T1接口用于外国）T1、E1指中继线类型，即：用户的PBX连接到电信局的中继线类型。
T1主要应用于北美、欧洲、香港等地区我国使用E1中继。
E1的一个好处在于可以传送主叫的号码（ANI）E1可以同时传送30路通话，T1可以同时传送24路通话…………E1是欧洲标准，我国也使用这个标准，2048K;T1是北美标准，日本好像也是的，1544K。
在传输上用的非常的普遍。
E1最本来的用法是在用作语音交换机的数字中继时，是把一条E1作为32个64K来用，但是时隙0和时隙15是传输控制信令用，所以一条E1可以传30路话音。
这是在接入服务器上（如华为8010，北电的CVX1800等）说的E1,而和通常在路由器上说的E1概念有些不一样。
在路由器上的E1是不能划分时隙的，只能做2M线使用。
CE1的传输线路的带宽是2048Ｋ，它和E1的区别主要在于：E1不能划分时隙，CE1能划分时隙。
CE1的每个时隙是64K，一共有３２个时隙，在使用的时候，可以划分为n*64K，例如：128K,256K等等。
CE1的0和15时隙是不用来传输用户的数据流量,0时隙是传送同步号,15时隙传送控制信令,这样实际能用的只有30个时隙,所以在具体配置CE1划分时隙时，要注意些了。
CE1 和E1 也可以互联，但是CE1必须当E1来使用，即不可分时隙使用。
因为CE1比较灵活，所以我们能常常碰到CE1。
1.一条E1是2.048M的链路，用PCM编码。
2.一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3.每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4.每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.一． E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
E1详细讲解
转自：/ixxj/blog/item/4cc095efa0e2a8efce1b3e92.html特征：1、一条E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.一． E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为净荷，TS0和TS16为开销。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5, Sa6,Sa7,A 比特占用, 若系统运用了CRC校验，则Si比特位置改传CRC校验码。
TS16为信令时隙, 当使用到信令(共路信令或随路信令)时,该时隙用来传输信令, 用户不可用来传输数据。
E1中国一号信令
E1中国一号信令E1中国一号信令安装培训目录1. 硬件的安装 (4)1.1. 板卡设置 (4)1.2. 连接交换机 (4)2. 中国一号信令基础 (4)2.1. 什么是中国一号 (4)2.2. 中国一号信令在E1数据帧上的承载 (5)2.3. 线路信令简介 (6)2.3.1. 简单线路信令交互过程 (10)2.4. 寄发器信令简介 (10)2.4.1. 简单寄发器信号交互过程 (12)3. 软件调试说明 (12)3.1. E1接口配置 (12)3.2. E1 voice port配置 (13)3.2.1. 按照用户的线路设置配置ds0-group (13) 3.2.2. ds0-group上的配置（voice-port模式） (13) 3.2.3. 其它命令（全局） (13)3.3. 交换机调试界面简介 (14)3.4. VIM-1E1上一些有用的show信息 (15)3.4.1. show voip hdv-controller (15)3.4.2. show voip r2 slot (16)3.4.3. show voip hdv-break (17)3.4.4. show voip hdv-regs (17)3.4.5. show voip hdv-mem (19)3.4.6. show voip hdv-tone 2 (20)3.5. VIM-1E1上的相关调试信息 (20)3.5.1. debug voip event r2 (20)3.5.2. debug voip error r2 (20)4. 调试步骤及注意事项 (20)4.1. 调试步骤 (20)4.1.1. 准备安装 (20)4.1.2. 调通E1线路 (21)4.2. 调试注意事项 (24)4.2.1. E1接口可能启动数分钟后才能正常使用 (24)4.2.2. 确认E1接口是否使用中国一号 (24)4.2.3. 不给与E1网关互通的网关voice-port配置主叫号码可能无法作主叫呼通244.2.4. 单路调试成功后再改成实际配置 (24)5. 疑难问题列表 (24)5.1. 没有给交换机配置寄发器信令板是无法呼通的 (24)5.2. 使用auto-dsp-reset命令 (25)5.3. 怎样使E1网关透传被叫手机关机的语音提示 (25)5.4. 拨号匹配方式的选取 (25)5.5. dialpeer配置顺序的影响 (26)5.6. 通过E1的console口察看问题 (26)5.7. 从寄存器信息中分析线路信号的收发情况 (26)5.8. 从寄存器信息中分析寄发器信号的收发情况 (26)。
E1基础知识
1、一条E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.一． E1基础知识E1信道的帧结构简述 在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5, Sa6,Sa7,A比特占用, 若系统运用了CRC校验，则Si比特位置改传CRC校验码。
TS16为信令时隙, 当使用到信令(共路信令或随路信令)时,该时隙用来传输信令, 用户不可用来传输数据。
所以2M的PCM码型有① PCM30 : PCM30用户可用时隙为30个, TS1-TS15,TS17-TS31。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

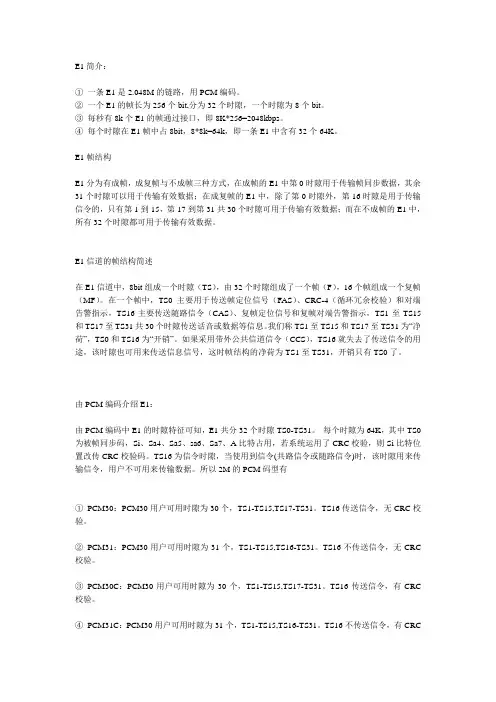

E1知识点总结
、一条E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构
E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据. ` 一． E1基础知识
E1信道的帧结构简述
在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码介绍E1：
由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每
个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5, Sa6,Sa7
,A比特占用, 若系统运用了CRC校验，则Si比特位置改传CRC校验
码。
TS16为信令时隙, 当使用到信令(共路信令或随路信令)时,该
时隙用来传输信令, 用户不可用来传输数据。
所以2M的PCM码型有
① PCM30 : PCM30用户可用时隙为30个, TS1-TS15,
TS17-TS31。
TS16传送信令，无CRC校验。
② PCM31: PCM30用户可用时隙为31个, TS1-TS15,
TS16-TS31。
TS16不传送信令，无CRC校验。
③ PCM30C: PCM30用户可用时隙为30个, TS1-TS15,
TS17-TS31。
TS16传送信令，有CRC校验。
④ PCM31C: PCM30用户可用时隙为31个, TS1-TS15,
TS16-TS31。
TS16不传送信令，有CRC校验。
CE1,就是把2M的传输分成了30个64K的时隙，一般写成N*64，
你可以利用其中的几个时隙，也就是只利用n个64K，必须接在ce1/pri上。
CE1----最多可有31个信道承载数据 timeslots 1----31
timeslots 0 传同步
二．接口
G．703非平衡的75 ohm，平衡的120 ohm2种接口
三．使用E1有三种方法，
1，将整个2M用作一条链路，如DDN 2M；
2，将2M用作若干个64k及其组合，如128K，256K等，这就是CE1；
3，在用作语音交换机的数字中继时，这也是E1最本来的用法，是把一条E1作
为32个64K来用，但是时隙0和时隙15是用作signaling即信令的，所以一条E1可以传30路话音。
PRI就是其中的最常用的一种接入方式，标准叫PRA信令。
用2611等的广域网接口卡，经V.35-G.703转换器接E1线。
这样的成本应该比E1卡低的
目前DDN的2M速率线路通常是经HDSL线路拉至用户侧.
E1可由传输设备出的光纤拉至用户侧的光端机提供E1服务.
四．使用注意事项
E1接口对接时，双方的E1不能有信号丢失/帧失步/复帧失步/滑码告警，但是双方在E1接口参数上必须完全一致，因为个别特性参数的不一致，不会在指示灯或者告警台上有任何告警，但是会造成数据通道的不通/误码/滑码/失步等情况。
这些特性参数主要有；阻抗/ 帧结构/CRC4校验，阻有75ohm和120ohm两种，帧结构有PCM31/PCM30/不成帧三种；在新桥节点机中将PCM31和PCM30分别描述为CCS和CAS，对接时要告诉网管人员选择CCS，是否进行CRC校验可以灵活选择，关键要双方一致，这样采可保证物理层的正常。
五．嘻嘻阿姨的问题
【在 lzx (不倒翁) 的大作中提到: 】
: questions:
: 1. E1 与 CE1是由谁控制，电信还是互连的两侧的用户设备？用户侧肯定要求支持他们
: ，电信又是如何分别实现的。
首先由电信决定，电信可提供E1和CE1两种线路，但一般用户的E1线路都是CE1，除非你特别要只用E1，然后才由你的设备所决定，CE1可以当E1用，但
E1却不可以作CE1。
: 2. CE1 是32个时隙都可用是吧？
CE1的0和16时隙不用,0是传送同步号,16传送控制命令,实际能用的只有30个
时隙1-15，16-30
: 3. E1/CE1/PRI又是如何区分的和通常说的2M的关系。
和DDN的2M又如何关联啊？
E1 和CE1 都是E1线路标准，PRI是ISDN主干线咱，30B+D，DDN的2M是透明线路
你可以他上面跑任何协议。
E1和CE1的区别，当然可不可分时隙了。
: 4. E1/CE1/PRI与信令、时隙的关系
E1，CE1，都是32时隙，30时隙，0、16分别传送同步信号和控制信今，PRI采用
30B+D ，30B传数据，D信道传送信令， E1都是CAS结构，叫带内信令，PRI 信令与
数据分开传送，即带外信令。
: 5. CE1可否接E1。
CE1 和E1 当然可以互联。
但CE1必需当E1用，即不可分时隙使用。
: 6. 为实现利用CE1实现一点对多点互连，此时中心肯定是2M了，各分支速率是
N*64K<2M,分支物理上怎么接呢？电信如何控制电路的上下和分开不同地点
呢？
在你设备上划分时隙，然到在电信的节点上也划分一样同样的时隙顺序，电信只需要按照你提供的时隙顺序和分支地点，将每个对应的时隙用DDN线路传到对应分支点就行了。
: 7.CE1端口能否直接连接E1电缆，与对端路由器的E1端口连通
: .................（以下省略）
不行
8．Cisco 7000系列上的ME1与Cisco 2600/3600上的E1、 CE1有什么区别？答： Cisco 7000上的ME1可配置为E1、 CE1，而Cisco 2600/3600上的E1、CE1仅支持自己的功能。
六．配置
补充：
光端机用法：
光纤－－－光端机－－同轴线－－－G703转v35转换器－－同步串口
or BNC－DB15，BNC－RJ45 －－－ CE1
T1&E1是什么技术
T1和E1是物理连接技术，是数字网络，可以同轴也可以光纤，T1是美国标准，1.544M，E1是欧洲标准，2.048M，我国的专线一般都是E1，然后根据用户的需要再划信道分配（以64K为单位）。
比如PPP的DDN线路以及frame-relay的线路等都可以使用他们
E1一般都用于接2M的线路，或是从光端机出来后用于带宽的拆分，比如说把一个10M的线路分成4个2M等，为什么是4个2M呢，因为有损耗。
E1的物理层使用数字编码
T1/E1表示具有高质量的通话和数据传送界面，北美使用T1标准，能够支持Max 的24位用户同时拔号，而欧洲使用E1标准，可以支持30位用户，T1/E1仅是MAX的简单接口
T1/E1是高速传输的另一种标准。
一条T1/E1可以同时有多个并发信道，每个信道都是一个独立的连接。
在美国的标准T1服务提供24个信道，每个信道的速率是56K。
T1/E1服务与其相应的设备相对于ISDN和普通电话相比都更加昂贵，但是T1/E1的相对费却较少。
T1/E1通常用于需要在远程站点间进高带宽高速率传输的大型组织。
64K专用数据线(DDL)作为T1服务的一个变种或一个分支服务，也提供此类服务。
当你预备
订购一条T1/E1线时，记住Proxy Server提供的缓冲功能，可以有效地节省带宽。
T1提供23个B信道和一个D信道，即23B+D.1.544Mbps
E1提供30个B信道和一个D信道，即30B+D.2.048Mbps。
