「道路工程制图及CAD(一)」

「道路工程制图及CAD(一)」

道路工程制图及CAD复习要点第八章组合体的投影及尺寸标注1.组合体的组合形式:叠加式、截割式、综合式。

2.组合体投影图的阅读方法:拉伸法、形体分析法、线面分析法、轴测投影辅助读图法。

3.组合体的尺寸标注(顺序性):定形尺寸、定位尺寸、总体尺寸。

第十章轴测图和剖面图1.轴测图的特点:是一种单面投影。

在一个投影面上能同时反映出物体三个坐标面的形状,富有立体感。

不能反映出物体各表面的实形。

2.轴间角:轴测轴之间的夹角称为轴间角,其中任何一个不能为零,三轴间角之和为360°。

3.轴向伸缩系数:轴测轴的单位长度与相应直角坐标轴的单位长度的比值,称为轴向伸缩系数(又称为轴向变化率)。

4.平行特性:(轴测投影采用的是平行投影法)(1)物体上相互平行的线段的轴测投影仍相互平行;(2)物体上平行于坐标轴的直线段的轴测投影仍与相应的轴测轴平行,因此,凡物体上与轴测轴平行的线段的尺寸,可以沿轴向直接量取;(3)物体上两平行线段或同一直线上的两线段长度之比,其轴测投影保持不变;(4)物体上不平行与轴测投影面的平面图形,轴测图上变成原平面形的类似形。

5.轴测图的分类:根据投射线方向和轴测投影面的位置不同可分为以下两类。

(1)将形体斜放,使其三个坐标轴方向都倾斜于一个投影面,然后用正投影的方法向该投影面投影,称为正轴测投影,由这种方法画出的图称为正轴测投影图。

(2)将形体正放,采用斜投影的方法向一个投影面投影,称为斜轴测投影,这种方法画出来的图称为斜轴测投影图,简称斜轴测图。

正轴测投影和斜轴测投影每类按轴向变化率又分三类:(1)若三个轴向变化率都相等,即p=q=r,称正(或斜)等测投影;(2)若有两个轴向变化率相等,即p=q≠r,称为正(或斜)二测投影;(3)ﻩ若三个轴向变化率都不相等,即p≠q≠r,称为正(或斜)三测投影。

正(或斜)二测图一般采用轴向变形系数p=r=2q(V面含圆)6.正等测轴测投影的轴间角及轴向伸缩系数:7.斜二测轴测投影的轴间角及轴向伸缩系数:8.剖面图的形成:假想用剖切平面剖开物体,将处在观察者和剖切平面之间的部分移去,将剩余的部分向投影面进行投影,所得图形成为剖面图,简称剖面。

利用CAD软件进行道路和桥梁设计

利用CAD软件进行道路和桥梁设计

利用CAD软件进行道路和桥梁设计在现代建筑设计和工程领域中,计算机辅助设计(CAD)软件已成为不可或缺的工具。

其中,CAD软件在道路和桥梁设计方面的应用尤为显著。

本文将探讨如何利用CAD软件进行道路和桥梁设计,并介绍其在实践中的重要性。

I. CAD软件简介CAD软件,即计算机辅助设计软件,是专门用于快速、准确地制图和设计的工具。

CAD软件的功能强大,可用于各种建筑和工程项目的设计工作。

它能够提供各种绘图工具和功能,包括自动尺寸标注、图层管理和三维建模等。

II. 道路设计道路设计是指通过合理布局道路的横纵断面,并确定所需的几何参数和材料参数,以满足道路使用的要求。

CAD软件在道路设计中可以发挥重要的作用。

1. 地形分析和几何布置通过CAD软件,工程师可以将现实世界中的地形数据输入到软件中进行分析和处理。

CAD软件提供了绘制道路对齐、标注地形高程等工具,帮助工程师准确地了解设计区域的地形情况,并进行合理的几何布置。

2. 横断面设计CAD软件可以生成道路的横断面图,以便工程师评估道路的纵向和横向坡度、截水沟和道路标志等要素。

通过CAD软件,工程师可以轻松地创建和编辑道路的横断面,确保道路的坡度和几何形态符合设计标准。

3. 标准和约束CAD软件通常包含了道路设计的标准和约束条件,使得工程师能够快速、准确地进行设计。

通过设置相关参数,CAD软件可以自动检测和校正设计中的错误,提高设计的质量和效率。

III. 桥梁设计桥梁设计是指通过合理布置结构构件和确定承载能力等参数,满足桥梁安全使用的要求。

CAD软件在桥梁设计中的应用不仅提高了设计效率,还可以提供更加精确的设计结果。

1. 结构模型和分析CAD软件可以使用三维建模技术创建桥梁的结构模型,并进行有限元分析等工作。

工程师可以在CAD软件中定义材料特性、加载条件和边界条件,进行静力和动力分析,评估桥梁的强度和稳定性。

2. 施工图制作CAD软件可以生成桥梁的详细施工图,包括各种构件的尺寸、标注和构造图。

道路与桥梁CAD一PPT课件

道路与桥梁CAD一PPT课件

.
9
•智能化CAD系统
–人工智能技术是三大尖端技术之一 –利用人工智能技术的学习功能,进行CAD –正在迅速发展之中
.
10
•1.6 本课程讲述的主要内容
•以应用为主,也包括程序设计的有关概念 •主要内容:
–绘图软件AutoCAD –平面杆系结构设计程序的编制 –计算机绘图简介 –数学计算工具 –通用结构设计软件应用 –通用有限元分析程序应用
.
11ቤተ መጻሕፍቲ ባይዱ
.
6
–综合化CAD系统
.
7
•集成化CAD系统
–综合化CAD系统的缺点
•中间文件较多 •各个子系统均有相同或类似模块,系统庞大
–集成化CAD系统:
•通过设置中心管理系统,集中管理所有信息
–特点:
•综合考虑设计过程的各个因素 •设计水平、速度、经济指标均有较大提高 •系统编制较为复杂
.
8
–集成化CAD系统
•1.5 土木工程CAD系统的总体构造
•CAD系统的设计受目标功能和使用功能的限 制
–目标功能:系统应能完成预定的任务,如:
•建模、分析、构图、绘图
–使用功能:面向用户的特性,如:
•图形输入功能、人工干预功能、中文提示功能、详细 的帮助文档
.
1
•结构设计的主要过程
–结构选型 –结构平面布置和空间布置 –确定计算简图 –荷载、地震、温度、沉降等作用的确定 –结构的内力分析 –结构的内力组合 –构件强度设计 –构造设计 –施工图绘制 –可能的重复迭代
–规模小、使用简单、操作方便
.
4
–专门结构的CAD子系统
.
5
•综合化CAD系统
–专门结构CAD系统的缺点

CAD制图的基本知识

CAD制图的基本知识

图样比例(允许系列) 种 类 4:1 4×10n:1 1:1.5 1:1.5×10n 2.5:1 2.5×10n:1 比
注:n为正整数 例
放大比例 缩小比例
1:2.5 1:3 1:4 1:6 1:2.5×10n 1:3×10n 1:4×10n 1:6×10n
1.1 有关制图的国家标准基本规定
1.1.2 比例
1.1 有关制图的国家标准基本规定 1.1.4 图线 上一页 下一页
5. 画线注意事项示例
1.1 有关制图的国家标准基本规定
1.1.4 图线
上一页
下一页
1.1.5 尺寸标注
图样中的尺寸是必不可少的,这是由于尺寸能 够准确反映机件的大小及机件上各部分结构的相对 位置。在图样上标注尺寸时,必须严格遵守制图标 准中有关尺寸注法的规定。 1. 基本规定 2. 尺寸标注注意事项 3. 各类尺寸标注
1.1.3 字体
上一页
下一页
1.1.4
1. 图线型式及应用
图线
2. 图线的尺寸
3. 图线应用示例
4. 画线时注意事项
5.画线注意事项示例
1.1 有关制图的国家标准基本规定
上一页
下一页
1. 图线型式及应用
粗实线 虚线 d
可见轮廓线 可见过渡线 等 不可见轮廓线
0.5d
不可见过渡线 尺寸线及尺寸界线 剖面线、引出线

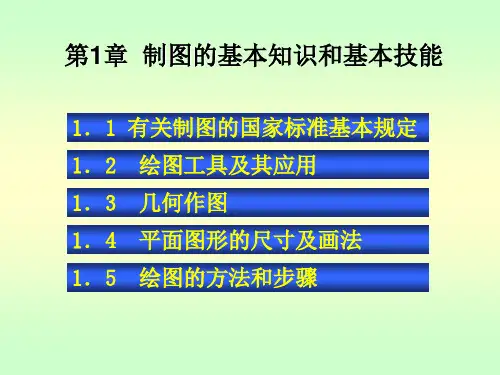

第1章 制图的基本知识和基本技能
1.1 有关制图的国家标准基本规定 1.2 1.3 1.4 1.5 绘图工具及其应用 几何作图 平面图形的尺寸及画法 绘图的方法和步骤
1.
有关制图的国家标准基本规定
作为工程界共同语言的图样是用来进行信息交流的,规范性要 求很高。为此,对于图纸、图线、字体、作图比例以及尺寸标注 等,国家标准均作了严格规定,每位制图者都必须严格遵守。

cad制图员工作总结(推荐10篇)

cad制图员工作总结(推荐10篇)

cad制图员工作总结第1篇如何使CAD制图规范附CAD快捷键大全(新手必看)CAD制图规范(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。

B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2.每张图纸须编制图名、图号、比例、时间。

3.打印图纸按需要,比例出图。

(二)、常用制图方式。

一、常用比例1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:20 1:25 1:30 1:401:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500二、线型1.粗实线:1.平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2.室内外立面图的轮廓。

3.建筑装饰构造详图的建筑物表面线。

2.中实线:1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3.建筑装饰构造详图及构配件详图中一般轮廓线。

3.细实线:1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4.细虚线:1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

5.细点划线:1.中心线、对称线、定位轴线。

6.细折断线: 1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色 6号紫色 2号黄色 7号白色 3号绿色号灰色 4号浅兰色 10号红色 5号深兰色10号特粗线: 1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号: ?12mm(在A0、A1、A2、图纸) : ?10mm(在A3、A4图纸) 3.特粗线到索引线为剖视方向: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸):字高3mm(在A0、A1、A2、图纸) 字高(在A3、A4图纸)为索引图号,B-01为索引图纸号,B-01为“ ”表示索引在本图图片:四、平、立面索引符号1.m: ?12mm(在A0、A1、A2图纸) 2.m: ?10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)4.B-01--B-04:字高(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) 5.箭头为视图方向。

AutoCAD120在道路、桥梁绘图中使用技巧

AutoCAD120在道路、桥梁绘图中使用技巧

AutoCAD120在道路、桥梁绘图中使用技巧AutoCAD120是一款广泛用于绘制2D和3D图形的计算机辅助设计(CAD)软件。

这款软件被广泛应用于建筑、机械、电子等领域。

在道路和桥梁绘图领域中,AutoCAD120也是一款常用软件。

在本文中,我们将介绍一些在道路、桥梁绘图中使用AutoCAD120的技巧。

这些技巧将帮助您提高绘图效率,并且使您的绘图更加准确和精细。

1. 了解道路和桥梁绘图的常用符号在道路和桥梁绘图中,有一些常用符号和标记,这些符号和标记代表了一些特定的元素,如车道、人行道、路缘石等。

在使用AutoCAD120进行绘图时,我们需要了解这些符号和标记的含义,这样才能更好地进行绘图。

2. 使用AutoCAD120的图层功能图层是AutoCAD120中非常重要的一个功能。

通过图层,我们可以将不同元素分别绘制在不同的图层中,这样可以方便我们后续的修改和管理。

在绘制道路和桥梁时,我们可以使用图层功能将不同的元素归为不同的图层,如车道、人行道、路缘石等。

3. 使用AutoCAD120的块功能块是AutoCAD120中另一个非常重要的功能。

块可以将一组元素组合成一个整体,并且可以被重复使用。

在道路和桥梁绘图中,我们可以使用块功能将一些常用的元素组合成块,如路缘石、标志牌等。

这样可以方便我们后续的修改和管理。

4. 使用AutoCAD120的数组功能数组是AutoCAD120中的一个高级功能。

通过数组,我们可以将一个元素或一组元素按照一定的规律重复绘制。

在道路和桥梁绘图中,我们可以使用数组功能绘制一些规律性的元素,如车道、人行道等。

这样可以大大提高绘图效率。

5. 使用AutoCAD120的命令行功能命令行是AutoCAD120中的一个非常强大的功能。

通过命令行,我们可以直接输入命令进行绘图,而不需要通过菜单或工具栏。

在道路和桥梁绘图中,我们可以使用命令行功能绘制一些复杂的元素,如圆弧、曲线等。

这样可以让我们更加精细地进行绘图。

CAD道路设计与标注技巧

CAD道路设计与标注技巧

CAD道路设计与标注技巧在现代城市规划与建设中,道路设计是一个十分关键的环节,它直接影响到城市的交通流畅性、安全性以及美观度。

而在进行道路设计的过程中,CAD软件是一个必不可少的工具。

本文将介绍一些CAD软件中的道路设计与标注技巧,希望能对设计师们的工作有所帮助。

第一部分:道路设计基础道路设计的第一步是确定道路的基本要素,包括道路宽度、车道数量和道路结构等。

在CAD软件中,我们可以使用绘图工具来绘制道路的中心线,并标出车道线的位置。

在绘制车道线时,可以使用CAD软件提供的不同线型或颜色来区分不同的车道。

第二部分:道路交叉口设计道路交叉口是道路设计中非常重要的一个部分。

在CAD软件中,我们可以使用多边形工具来绘制交叉口的形状,并使用图层功能来分别标注不同的交通要素,如车道、标线和交通信号灯等。

此外,CAD软件还提供了一些插件或扩展功能,可以帮助我们自动生成交叉口的设计方案,并进行模拟分析,以确保交叉口的安全性和交通流畅性。

第三部分:道路标注技巧道路标注是道路设计的最后一步,它包括标注道路名称、交通标志、标线和道路长度等信息。

在CAD软件中,我们可以使用文本工具来输入道路名称,并使用图层功能来控制标注的显示与隐藏。

此外,CAD软件还提供了一些符号库或标注样式,可以帮助我们快速、准确地添加交通标志和标线等标注。

第四部分:道路设计的其他技巧除了上述提到的基本技巧外,CAD软件还提供了许多其他有用的功能,可以帮助我们更高效地进行道路设计。

例如,CAD软件中的对齐功能可以帮助我们快速调整道路的位置和方向;选项功能可以帮助我们通过设定参数快速生成符合要求的道路元素;还有量测工具可以帮助我们准确测量道路的长度和角度等。

总结:CAD软件为道路设计提供了许多便捷、高效的工具和技巧。

通过合理地使用CAD软件中的绘图工具、图层功能和标注技巧,我们可以更好地完成道路设计的各个环节。

希望本文介绍的CAD道路设计与标注技巧能对设计师们在实际工作中有所帮助,为城市的道路规划与建设做出更大的贡献。

cad知识点总结整理

cad知识点总结整理

cad知识点总结整理CAD(计算机辅助设计)是利用计算机技术辅助进行工程设计和制图的一种技术。

随着计算机技术的不断发展,CAD已经成为工程设计领域不可或缺的工具。

本文将就CAD的基本知识点进行总结和整理,希望可以为读者提供一个比较全面的CAD知识体系。

一、CAD的基本概念1. CAD的定义CAD是计算机辅助设计(Computer Aided Design)的简称,是指用计算机技术作为工具进行设计的过程。

CAD可以帮助工程师和设计师在设计和制图的过程中提高效率和精度。

2. CAD的发展历史CAD的发展可以追溯到20世纪50年代的美国。

当时,美国MIT为了提高飞机设计的效率,开始研究如何用计算机辅助设计。

之后,CAD技术逐渐发展,并逐渐应用到各行各业,成为了一种不可或缺的设计工具。

3. CAD的应用领域CAD技术的应用领域非常广泛,包括机械设计、建筑设计、电子设计、航空航天设计等各个领域。

CAD技术已经成为了现代工程设计中不可或缺的工具。

二、CAD的基本原理1. CAD的基本原理CAD的基本原理是利用计算机技术进行设计和制图。

通过CAD软件,工程师和设计师可以通过计算机进行模型的构建、编辑和分析,从而提高设计的精度和效率。

2. CAD的软件分类CAD软件可以分为2D CAD软件和3D CAD软件两大类。

2D CAD软件主要用于制图,而3D CAD软件主要用于模型设计。

3. CAD的数据表示CAD软件的数据表示主要通过几何模型和参数化模型两种方式。

几何模型是指通过点、线、面的几何关系来描述物体的模型,而参数化模型是指通过参数和约束来描述物体的模型。

三、CAD的基本操作1. CAD的界面CAD软件的界面通常包括绘图区、工具栏、命令行和属性管理器等部分。

工程师和设计师可以通过这些界面进行模型的构建、编辑和分析。

2. CAD的基本操作CAD软件的基本操作包括绘图、编辑、尺寸标注等功能。

在绘图时,可以通过绘图工具在绘图区中进行绘图;在编辑时,可以通过编辑工具对图形进行编辑;在尺寸标注时,可以通过标注工具对图形进行尺寸标注。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

27
第二节 绘图前的准备
路线工程图
道路工程图 路基路面积排水防护工程图
道路沿线设施及环境保护工程图 • 一个工程项目图样应有统一的风格和样式 • 绘图前,应对道路工程图形进行总体布局 图纸大小 图层样式 总体布局 比例尺 线条粗细 文字样式 尺寸标注样式
2019/1/31 28
一、新建文件和设置绘图环境
尺寸线包小尺寸线,如图8-7所示。
图8-7 尺寸线的标注
2019/1/31 21
5)尺寸数字应按规定的字体书写,字高一般是3.5mm或 2.5mm。尺寸数字一般标注在尺寸线中间的上方和左侧, 字头向上和向左。
图8-8
图8-9
• 6)引出线的斜线与水平线应采用细实线绘制,其交角 可按 90°、120°、135°绘制。当斜线在一条以上时,各斜线宜平 行或交于一点,如图8-9所示。当图形需要文字说明时,可 将文字说明标注在引出线的水平线上。
43
• 圆曲线【circular curve】指的是道路平面走向改变方向或竖 向改变坡度时所设置的连接两相邻直线段的圆弧形曲线。 • 由一个圆曲线组成的曲线称为单曲线; • 由两个或两个以上同向圆曲线组成的曲线称为复曲线。 • 转向相同的两相邻曲线连同其间的直线段所组成的曲线 称为同向曲线; • 转向相反的两相邻曲线连同其间的直线段所组成的曲线 称为反向曲线。
2019/1/31
33
2、在“文件类型”下拉列表框中选择“AUTOCAD图 形样板(*.dwt),如图所示。
2019/1/31
34
3、在“文件名”下拉列表框中输入图形模板名称, 如”xx工程A3图样板),如图所示。 4、单击保存按钮,弹出“样板说明”对话框,如图所示。
2019/1/31
35
二、绘图比例设置
在道路工程制图中,不同的比例尺对应不同的图形类型,一 般情况下: 地形图多采用1:5000和1:2000;路线平面图多采用1: 2000;纵断面的比例尺水平方向1:2000,竖直方向1:200; 横断面1:200。 在绘制道路工程的CAD图形时,最常用的是按1:1的比例绘 图,但出图比例要根据选用图幅大小和图形尺寸确定。如:路 基宽度为7.5cm,若以cm为单位绘制,其实际绘图长度为 7.5×100=750个绘图单位。若用A3纸出图,则其出图比例为 750/375≈2 考虑出图比例时的字高可按下面公式估算: 图中字高=实际图纸中要求的字高×出图比例
2019/1/31
13
C.标注线性尺寸时尺寸线必须与所标注的线段 平行。
(3)尺寸数字
A.一般应注在尺寸线的上方,也可注在尺寸线的中断处。 水平方向字头向上,垂直方向字头向左。
错误
2019/1/31
78
78
78
78
正确
14
30° 16
16
16
B. 线性尺寸数字的方向,一般应按上图所示方向注写,并 尽可能避免在图示30°范围内标注尺寸,无法避免时应引出 标注。 C. 尺寸数字不可被任何图 线所通过,否则必须将该 图线断开。 中心线断开
9
2019/1/31
为了表示地区的方位和路线的走向,地形图上需画出指北针或坐标网格。
五、坐 标
图8-3
• 当需要标注的控制坐标点不多时,宜采用引出线的形式标注。 • 水平线上、下分别标注x轴、y轴的代号及数值,如图8-4所示。
2019/1/31
图8-4
10
• 1、尺寸的组成 • 图样上标注尺寸,由尺寸界线、尺寸线、尺寸起止符和尺寸 数字四部分组成,如图所示。
31
(六)图框的绘制
根据《道路工程制图标准》(GB50162-92)规定,道 路工程图一般采用A3(420*297)图幅绘制,考虑到 图纸布局出图,只需预先建立标准图框图块,然后在 布局中插入该标准图框图块即可。
2019/1/31
32
(七)模板文件的保存
完成以上设置后,可将其保存为模板,方便今后调用。 操作过程如下: 1、输入SAVEAS 弹出如图所示 对话框。
2019/1/31 12
基线标注
操作方法:在标注样式中,例如修改基线间距为“10”时, 其它修改不变。 在标注尺寸时,首先用线性标注“dli”标注一个尺寸,然后 再用基线标注“dba”标注一个尺寸,第二条尺寸线距第一 条尺寸线就为“10”。 注意:“一定要先用线性标注一个尺寸,才能用基线标 注” 。 如图:
38
二、地形图的图示
为便于测图和用图,用各种符号将实地的地 物和地貌表示在图上,这些符号叫地形图图式。
地形图图式中的符号有三种: 比例符号 地物符号 半比例符号 非比例符号 地貌符号 注记符号
2019/1/31
表示地面上的地物
等高线
表示地面的高低起伏变化。 用文字或数字对地物地 貌进行说明。
39
第四节 道路路线图
2019/1/31 18
2、尺寸标注的一般规则
• 图上所有尺寸数字是物体的实际大小数值,与图的比 例无关。 • 在道路工程图中,线路的里程号以km为为单位;标高、 坡长和曲线要素均以m为单位一般砖、石、混凝土等 工程结构物以cm为单位;钢筋和钢材以cm为单位; 钢筋和钢材断面以mm为单位。图上尺寸数字之后不 必注写单位,但在注解及技术要求中要注明尺寸单位。
• 使用模板把设置好的绘图环境保存为模板文件。 • (一)设置图层
• 在命令提示行输入LAYER命令,回车; • 在“图层特性管理器”对话框中单击“新建”按钮; • 新建图层的名字、线型、线宽、颜色等设置成需要的样式。 尺寸线 辅助线 细实线 粗实线 中 线 虚 线 文 字
一般要建立的图层
2019/1/31
图8-10 标高的标注
2019/1/31
图8-11 水位标注
23
4、坡度的标注
• 当坡度值较小时,坡度的标注宜用百分率表示,并应标注 坡度符号。坡度符号应由细实线、单边箭头以及在线上标注 的百分数组成。坡度符号的箭头指向下坡。当坡度值较大时, 坡度的标注宜用比例的形式表示,如图8-12所示择“格式”菜单中的“图形界限”选项 在命令行中输入LIMITS,回车,按命令操作完成设置。
(五)尺寸标注和文字标注
选择“格式”下拉菜单中的“文字样式”和 “标注样式”选项,在弹出的“文字样式”和 “标注样式管理器”对话框中,根据需要对文字 及标注样式进行设置。
2019/1/31
2019/1/31 22
3、标高的标注
• 标高符号符号采用细线绘制的等腰直角三角形表示,高为23mm,底角为45°。顶角应指在需要标注的被注点上,顶角 向上、向下均可。标高数字宜标注在三角形的右侧,负标高 应冠以“-”号,正标高(包括零标高)数字前可不冠以“+” 号。当图形复杂时,也可采用引出线形式标注,如图8-10所 示。水位标注如图8-11所示。
道路工程是三维空间实体,包括:
路面 路基 桥涵 隧道 沿线设施
路线 在水 平面 的投 影
路线的平面图
路线
道路中线的空间位置。 路线上点的横断面图
中线上任意一点的法向切面 沿路线竖直剖 切再展开
路线的纵断面图
40
2019/1/31
一、路线平面图的绘制
路线平面图(plan view)是绘有道路中心线的地形图。也 是指道路中线及沿线地貌、地物在水平面上的投影图。包括: 直线 1、表达路线的方位 圆曲线 2、表达路线的平面线型 单曲线 复曲线 曲线 虚交点曲线 平曲线 作用 主要的平曲线 回头曲线 缓和曲线 回旋线 等 3、表达沿线路两侧一定范围内的地形、地物情况和 结构物的平面位置
第8章 道路与桥梁基本知识
道路与桥梁CAD的一般规则 绘图前的准备 地形图的绘制 道路路线图 路基、路面及排水防护工程图 路线平面交叉及标志标排设计图
2019/1/31
1
第一节 道路与桥梁CAD的一般规则
一、图幅及图框
图幅及图框尺寸 图幅代号 表8-1
A0
841×1189 35 10
A1
591×841 35 10
2019/1/31 24
5、尺寸的简化标注
• 连续排列的等长尺寸可采用“间距数乘间距尺寸”的形式标 注,如图8-13所示。 • 两个相似图形可以只绘制一个,未画出图形的尺寸数字可用 括号表示。如有数个相似图形,当尺寸数值不相同时,可用 字母表示,其尺寸数值应在图幅中适当位置表示出,如图713所示。
道路路线设计中,一般沿路线进行里程桩号的标注 2019/1/31 41 ,以表达该里程桩至路线起点的水平距离。
2019/1/31
42
平曲线
• 平曲线长=缓和曲线+圆曲线+缓和曲线 • 一般来说,左右缓和曲线相等,和直线相连, 中间是圆曲线。 • 特殊情况下,左缓和曲线可以不等于右缓和 曲线。
2019/1/31
29
(二)设置绘图单位
• 在“格式”下拉菜单中的“单位”选项 • 在弹出的“图形单位”对话框中对绘图单位进行设 置
(三)设置栅格和捕捉
• 在状态栏的“栅格”或“捕捉”按钮上单击鼠标右键 并在弹出快捷菜单中选择“设置”菜单项 • 弹出“草图设置”对话框,在其中设置“捕捉和栅格” 与“对象捕捉”。
2019/1/31 30
六、尺寸标注
图8-5 2019/1/31 11
尺寸要素
(1) 尺寸界线 尺寸界线为细实线,并应由轮廓线、轴线或对称中心线处 引出,也可用这些线代替。 1.5×45° (2)尺寸线 1.5×45° 尺寸界线 尺寸线 这些间距>7毫米, 最好不超过10毫米。 尺寸界线超出箭头约2毫米
A. 尺寸线为细实线,一端或两端带有终端符号 (箭头斜线)。 B. 尺寸线不能用其它图线代替,也不得与其它 图线重合。
2019/1/31
4
(图8-2b)
2019/1/31 5
