半导体器件分析仪 (B1500A)

合集下载

使用是德科技 B1500A 半导体器件分析仪 MFCMU 和 SCUU 进行 IV 和 CV 测量

使用是德科技 B1500A 半导体器件分析仪 MFCMU 和 SCUU 进行 IV 和 CV 测量

图 1. 机械手连接的基本电缆配置
延长 电缆
剩余电感是一个 固定值
延长 电缆
3T 配置
不同的电缆布设 会产生不同的剩余 电感。
即使您把电 缆移到被 测器件处,剩余电感
也 不会改 变,仍能 提 供 稳定和 精确的测量
ir
结果。
面积
屏蔽 2T 配置的剩余电感是固定的,因为保 护屏蔽中流过的感应电流与中心导体中流过 的电流大小相同而方向相反。这一感应电流 有助于屏蔽测量电流产生的磁通量,使剩余 电 缆电 感 保 持 一 个 较小的固定值。反 之,3 T 配置中没有形成返回电流路径。这种配置中 的剩余电感取决于电缆的随机布设状态。由 于电缆的布设不受控制,因此难以保持剩余 电感为稳定的固定量值。测试环境的振动也 会改变测量电缆的剩余电感,造成其不稳定 的量值。人们很难补偿 3T 配置中测量电缆 的剩余电感。这有时也被称作“返回路径问 题”,如果 3T 配置中电缆末端的保护屏蔽 不能 短 路 在一起,就 会产 生 这一问题。您可 按照图 2 所示的方法连接保护屏蔽来解决 这一问题。
SMU 1 SMU 2 电路公共端
三轴电缆
机械手 施压 保护端
三轴 连接器
机械手 施压
保护端
三轴 外部屏蔽
图 5 是一个与精确 CV 测量略有不同的测量 装置。使用 4TP-屏蔽 2T 转换之后的电缆路 径看起来类似于 IV 测量装置,但有两个重要 区别。第一,IV 测量装置中使用的是三轴电 缆,而 CV 测量装置中则使用同轴电缆。第 二,测量电缆与 CV 测量装置中的机械手探 针之间有一条保护连接线,而在 IV 测量装置 中没有这条保护连接线。
使用 Keysight B1500A MFCMU
和 SCUU 进行 IV 和 CV 测量

半导体参数分析仪技术参数

半导体参数分析仪技术参数

半导体参数分析仪技术参数
一、设备名称:半导体参数分析仪
二、采购数量:1台
三、技术参数及配置要求:
1. 半导体参数分析仪主机具有可扩展能力,可用插槽数目:不小于8个;
2. 具有4路SMU模块,可测量IV特性;其中2路中功率SMU模块输出能力:10mA@100V, 10mA@50V, 10mA@30V, 100mA@10V,其中2路高功率SMU模块输出能力:50mA@200V, 100mA@100V, 100mA@40V, 1A@20V, 1A@2V,SMU模块最小测量分辨率为:电流 50fA,电压 0.5uV;
3. 具有1路电容测量模块,电容测试模块测试频率范围:1kHz至5MHz,电容测试精度(1pF,1MHz)±1.2%;电容测量扫描方式:C-V(直流偏置),C-f(测试频率);
4. 提供用于TO,DIP封装器件的测试夹具;
5. 仪表内置Window7操作系统,带触摸式显示屏
6. 提供专用的测试软件对仪表进行控制和提取测试数据,具有曲线追踪功能,便于观察器件击穿和饱和情况;
四、安装、售后及培训:
1、交货期:合同正式生效后45天内到货。

2、质保期:自验收之日起,仪器设备至少免费保修三年。

保修期内维修上门取货送货;
3、包含该设备运输,上楼搬运。

仪器安装、验收:专业工程师提供免费的安装调试,并按照出厂指标验收。

4、培训:免费提供该仪器设备培训;提供本设备全套操作教学视频。

五、注意事项:
招标现场提供相关证据,证明能达到的功能和参数。

1。

安捷伦仪器使用说明书中文

安捷伦仪器使用说明书中文

Alpha安捷伦B1500A半导体器件分析仪用户!ˉ的GUID安捷伦科技公司声明?安捷伦科技公司2005年,2006年,2007年,2008本手册的任何部分不得转载任何形式或通过任何手段(包括电子电子存储和检索或翻译成外国语言)事先同意MENT和安捷伦的书面同意作为由美国科技公司在美国和国际版权法。

手册部件号B1500-90000版2005年7月第1版,第2版,2005年12月2006年4月第3版第4版,2007年1月2007年6月5日,版第6版,2007年11月2008年10月7日,版安捷伦科技公司5301史蒂文斯溪大道95051美国加利福尼亚州圣克拉拉保证本文档中所含的物质是提供MENT!°为是,±,是苏如有更改,恕不另行通知,在以后的版本。

此外,最大而且,在适用法律法律,安捷伦提供任何保证,明示或暗示,关于本手册的任何信息所载,包括但不不限于隐含保证为杆的适销性和适用性特定用途。

安捷伦不得承担错误或偶然或在相应的损害赔偿连接TION的家具,使用,或每本文件或任何性能所载资料。

应该安捷伦与用户有一个单独的与保修的书面协议在这个物质的范围,涵盖记录与这些冲突条款,在保修则以协议arate中的协议为准。

技术许可硬件和/或软件描述这份文件是依照许可可用于复制或只在雅跳舞的许可条款。

有限权利如果软件在使用的一种表现美国政府的首要合同或道,软件交付和许可!°商业计算机软件!±ADFAR252.227-7014(1995年6月)的定义,或作为一个!°商业项目!FA±定义2.101(a)或°有限计算机软!洁具!±作为定义在FAR52.227-19(六月1987)或任何相当机构法规或合同条款。

使用,重复或disclo的软件肯定是受安捷伦科技nologies!ˉ标准商业许可条款和非DOD部门和美国政府机构没有获得更大而不是限制权利定义在FAR 52.227-19中(C)(1-2)(6月1987年)。

基于MATLAB的TFT模型参数提取

基于MATLAB的TFT模型参数提取
The application of TFT model parameter extraction in MATLAB
Rui Wang (SHANGHAI AVIC OPTOELECTRONICS,Shang Hai,201100)
Abstract: This paper is to build a MATLAB GUI, based on the understanding of the working principle of TFT device. TFT model parameters can be extracted by comparison with the practical data. The model parameters can be used in SPICE. Key word: TFT model parameter MATLAB GUI
(7)
Vbb
q ⋅TOX
其中 Vgfbe与 Vgte 一样需要修正,将(5)式中的 Vgt
替换为 Vgfb 即可
Vgfb = VGS-VFB
(8)
γb 与 Vbb 在文献[4]中有详细描述。知道了载
流子浓度后我们可以推算出沟道的传导率 Gchi:
e ⋅ q ⋅ ns ⋅W ⋅ MUBAND Gchi =
本文介绍的公式基于两方面来考虑[3]:
Id = Ileakage + Iab
(2)
I leakage 表示 TFT 的漏电流而 Iab 为 TFT 的载流 子电流,在 VGS 为比较小的电压值的时候,I leakage 为主要导电作用,而在 VGS 比较大的时候,Iab 为
主要导电作用,计算 Iab 需要载流子浓度 ns,ns 主

第2单元-集成电路晶圆测试基础

第2单元-集成电路晶圆测试基础
极限参数与集成电路工作环境变化密切相关,包括电源 电压的拉偏情况下的电参数、许可的极限环境温度下的电参 数、最坏情况下的静态功耗和动态功耗等。
交流(AC)参数
包括上升时间和下降时间、传输过程的延迟时间、建立 和保持时间、刷新和暂停时间、访问时间和功能速度时间, 易受寄生参数的影响。
3. 晶圆测试项目
3. 晶圆测试项目
性能参数测试项目 直流(DC)参数
器件/电路端口的稳态电气特性测试。 例如:输入特性II = f(VI) 输出特性IO = f(VO) 转移特性VO = f(VI) 直流参数测试包括开路测试、短路测试、输入电流测试 、漏电流测试、电源电流测试、阈值电压测试等。
3. 晶圆测试项目
第2单元-集成电路晶圆测试基础
第二单元 集成电路晶圆测试基础
1. 硅片 2. 晶圆 3. 晶圆测试项目 4. 晶圆测试设备 5. 晶圆测试操作
1. 硅片
制备集成电路芯片的晶圆片,其衬底材料主要为硅片, 其纯度为99.9999999%,简称“九个9” 。 硅片制备与检测
1. 硅片
硅片几何尺寸 圆形薄片,边缘有定位边或定位槽。
1. 硅片 2. 晶圆 3. 晶圆测试项目 4. 晶圆测试设备 5. 晶圆测试操作
2. 晶圆
晶圆基础 “硅片”:未加工的原始硅圆片;
“晶圆”:通过芯片制造工艺,在圆硅片上已形成芯片 (晶片)阵列的硅圆片。
2. 晶圆
芯片
2. 晶圆
辅助测试结构
为了提取集成电路的各种参数而专门设计,包括芯片制 造过程的工艺监控参数、过程质量控制参数、电路设计模型 参数和可靠性模型参数的提取。
4. 晶圆测试设备
信号控制仪器 + 机械设备

Keysight B1500A半导体器件简化配置流程说明书

Keysight B1500A半导体器件简化配置流程说明书

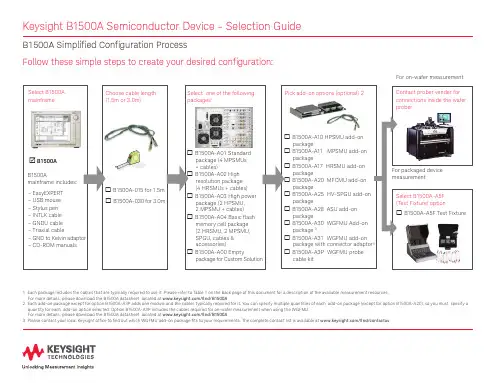

¨ B1500A-015 for 1.5m ¨ B1500A-030 for 3.0m
¨ B1500A-A01 Standard
package (4 MPSMUs + cables)
¨ B1500A-A02 High
resolution package (4 HRSMUs + cables)
¨ B1500A-A03 High power
– B1500A, B1500A-015 – B1500A-A00 – B1500A-A17 2ea. – B1500A-A5F
This information is subject to change without notice. © Keysight Technologies, 2010 – 2014, 2016 Published in USA, February 25, 2016 5990-5837EN
Table 2. Other accessories
Resource B1542A N1301A N1301A-100 N1301A-102 N1301A-110 B1542A
Description Ultra short pulsed IV package CMU accessories for B1500A SCUU (SMU CMU Unify Unit) SCUU cable (3m) SCUU magnetic stand Ultra short pulsed IV package
3 Please contact your local Keysight office to find out which WGFMU add-on package fits to your requirements. The complete contact list is available at /find/contactus

使用半导体器件分析仪 (B1500A) WGFMU 模块测量先进 MOSFET 的随机电报噪声 (RTN)

使用半导体器件分析仪 (B1500A) WGFMU 模块测量先进 MOSFET 的随机电报噪声 (RTN)

应用指南使用 B1500A WGFMU 模块测量先进 MOSFET 的随机电报噪声(RTN)引言随机电报噪声(RTN)是高级 MOSFET 中出现的一种电子噪声。

它是因捕获和发射陷入栅氧化层的载流子而产生的,通常表现为叠加在大信号上的小信号。

精确测量和评测整个晶圆上的 RTN 非常重要,因为 RTN 会严重影响器件的可靠性。

RTN 不仅对晶体管的可靠性有重要影响,还会影响到包含 CMOS 图像传感器、闪存等元器件的电路的可靠性。

为了得到可靠的电路设计,您需要考虑留下适当的裕量来抵消 RTN 的影响。

如果裕量设置得太低,RTN 可能会导致器件失效。

如果裕量设置得太高,那么多余的裕量又会限制器件的性能。

最近业界在低功耗技术方面取得了新的突破,使得电子设备的驱动电压得以降低,工作裕量也随之下降。

但这也要求我们更精确、更详细地测量和评测 RTN,以便实现可靠的电路设计。

当前的 RTN 测量解决方案由用户配置的仪器装置组成,通常包括低噪声电源、电流电压转换器和示波器(或电压采样器)等器件。

不过,这样的测量解决方案很难得到稳定和一致的结果。

其中最主要的原因是元器件没有经过很好的校准,甚至整个系统都没有经过校准。

此外,由多种仪器构成的 RTN 测量解决方案很容易产生测量误差。

因为它们的电缆连接非常复杂,单个仪器元器件的误差累积起来形成了总体误差。

因此,为了获取一致的 RTN 数据,工程师们迫切需要一款现成的独立 RTN 解决方案,而且这个解决方案应具有可保证的技术指标。

处于研发阶段的先进器件目前还无法在晶圆上稳定地制造出来。

您必须详细地测量和分析晶圆上的各种器件,为此迫切需要实现自动 RTN 测量。

B1530A 波形发生器/快速测量单元(WGFMU)是 B1500A 半导体器件分析仪的一个高级模块。

有了这个模块,您无需使用任何其他测量设备即可进行 RTN 测量。

WGFMU 模块的本底噪声还不到 0.1 mV(rms),电流测量采样率在 1 S/s 到 200 MS/s 之间,带宽从直流一直达到 16 MHz。

半导体参数分析仪-苏州大学纳米材料与技术试验教学中心

半导体参数分析仪-苏州大学纳米材料与技术试验教学中心
型号
厂商
参考单价
(万元)
数量
总价
(万元)
4200-SCS
Keithley
24
1
24
主要技术指标(含仪器设备的详细配置)
一、系统配置清单:
1、半导体参数分析仪(4200-SCS/F)主机(1台)
(1)含两个高分辨率中功率SMU(源测量单元)
(2)内置12英寸液晶显示器
(3)主机含以太网(LAN),GPIB, 3个USB接口,RS-232接口,并行接口,250G大容量硬盘,可刻录DVD光驱
10、提供纳米技术工具包;
11、软件终身免费升级。
经费来源
专项经费
用途
教学□科研■其它□
安装(放)地点
功能纳米与软物质(材料)实验室
管理人
唐建新
注:“经费来源”指教学设备经费、示范中心建设经费、中央与地方共建经费、重点学科建设经费、科研项目经费、211工程建设费、专项经费等。
二、安装使用的环境及设施条件
功能纳米与软物质(材料)实验室已被省科技厅批准为“江苏省碳基功能材料与器件重点实验室”。按照重点实验室建设规划,实验室将重点研发高效率、长寿命有机光电器件,特别是致力于有机发光显示(OLED)和有机薄膜晶体管(OTFT)的前沿性基础和应用研发,近期主要面向单色显示、小尺寸的全彩PM-OLED显示原型机,白光固体照明及软屏点阵技术的攻关。
苏州大学申购大型精密仪器设备
可行性论证报告
(10万元~40万元)
仪器名称吉时利4200-SCS型半导体特性分析系统ቤተ መጻሕፍቲ ባይዱ
申请单位功能纳米与软物质(材料)实验室
负责人李述汤
填表时间2009年11月23日
一、申购仪器设备概况

使用 CX3300 精确测量非易失性存储器件的电流波形

使用 CX3300 精确测量非易失性存储器件的电流波形

是德科技使用 CX3300 精确测量非易失性存储器件的电流波形应用指南引言近期对智能手机技术的需求不断增长,导致非易失性存储器(NVM)的需求也非常旺盛,而物联网则继续扩大着 NVM 的应用领域。

闪存是当前存储设备的主流,但业界正在对 ReRAM、PRAM 等新一代 NVM 展开广泛研究,以期通过改善速度、性能、功耗、可靠性和成本等因素,扩大低功率存储器、存储器级内存的应用,以及替代传统的易失性存储器。

Keysight CX3300 器件电流波形分析仪,凭借其独特的超宽带小电流传感技术,可使您以互动方式快速观察持续时间小于μs、幅度低于μA 的电流波形。

这些正是研究器件特性和阻抗变化机理所需要的功能。

CX3300 支持的电流传感器覆盖从 100 pA 到 10 A 的广泛量程,同时在 2 通道或 4 通道主机型号上拥有 1 GSa/s 采样率、200 MHz 带宽、14/16 位动态范围和 256 Mpts 存储器深度。

功能强大的动态电流测量功能使您可以分析和调试 NVM 器件特征。

本应用指南讲解了如何对 NVM 器件执行测量。

当前解决方案面临的测量挑战和问题很多新型 NVM 存储器为双端子器件,开关状态可通过设置/重置脉冲实施控制,开/关状态可通过读脉冲来读取。

以下图 1 显示的是施加到 NVM 器件的典型电压脉冲波形,设置/重置脉冲通常小于 1 μs。

器件的阻抗在设置/重置脉冲期间会发生巨大变化,其变化程度除了取决于材料和制造工艺外,还取决于脉冲参数,例如电平、瞬态时间和脉宽。

因此很重要的一点是,测量阻抗在设置/重置脉冲期间如何变化,并研究器件的机理,改进其性能、可靠性和制造工艺,或找到合适的替代材料。

图 1. 设置-读取-重置-读取的典型脉冲周期这种高速测量的速度太快,很难使用传统的 SMU 来记录,通常改用示波器来测量。

不过,当使用示波器时,仍然面临着以下诸多挑战:–示波器不能直接测量电流。

B1505A 功率器件分析仪 - 精确和高效地表征 (是德科技))

B1505A 功率器件分析仪 - 精确和高效地表征 (是德科技))

应用指南精确和高效地表征3000 V/20 A 功率器件B1505A 功率器件分析仪/曲线追踪仪引言提高能效和降低碳排放量是半导体行业目前面临的两大要求,因此对功率器件进行精确表征变得越来越重要。

工程师们在不断改进半导体器件结构和制造工艺的同时,为了支持更高的电压并实现更低的导通电阻,还围绕碳化硅(SiC)、氮化镓(GaN)和氧化镓(Ga2O3)等新型宽带隙(WBG)半导体材料展开了大量研究。

为此,他们需要一种能够同时处理高电压和大电流的测量仪器。

过去,工程师们通常使用曲线追踪仪来表征功率器件,但是这种仪器的电压和电流测量精度比较低,在进行小电流测量时分辨率也无法令人满意。

像 Keysight B1500A 这样的参数分析仪虽然具有非常好的电压和电流测量精度,但其电压和电流量程却不适合用于评测功率器件。

为了解决这些问题,是德科技推出了 B1505A 功率器件分析仪/曲线追踪仪。

它具有出色的电压和电流测量精度以及小电流测量分辨率,支持高电压和大电流测量,是一款简单易用的综合解决方案。

B1505A 配有新型 HVSMU(高电压源表模块)和 HCSMU(大电流源表模块),两者可分别输出最高 3000 V 电压和最高 20 A 电流。

B1505A 还支持 MFCMU(多频率电容测量单元),可以在 1 kHz 至 5 MHz 频率范围内进行电容测量。

此外,B1505A 还支持偏置 T 型接头,该接头与 HVSMU 配合使用,可以在最高 3000 V 的直流偏置下进行电容测量。

B1500A 和 B1505A 均自带 Keysight EasyEXPERT 软件,使您能够通过图形用户界面(GUI)便捷地控制所有这些测量资源。

EasyEXPERT 具有十分出色的自动分析、图形显示和数据处理能力,是这个功率器件表征和分析综合解决方案的重要组成部分。

使用 EasyEXPERT,您再也无需自行开发控制软件,也无需在定制的机架和堆叠系统中配备多台仪器。

B1500A 半导体器件分析仪主机

B1500A 半导体器件分析仪主机

B1500A 半导体器件分析仪主机/EasyEXPERT 软件主要特性与技术指标测量功能•在fA - 1 A / µV - 200 V 范围内执行精确的电流-电压(IV)测量,支持点测量、扫描测量、采样和脉冲测量•在1 kHz 至5 MHz 频率范围内执行交流电容测量,支持准静态电容-电压(QS-CV)测量•先进的脉冲IV 测量和超快IV 测量,最低采样间隔为5 ns(200 MSa/s)•高达40 V 的高压脉势,适用于非易失存储器测试•测量模块可升级至10 插槽配置工作环境(包含EasyEXPERT)•EasyEXPERT 软件(链接至EasyEXPERT)在嵌入式Windows 7 中运行•数百种测量程序库在需要时即可使用(应用测试)•15 英寸触摸屏支持您在器件表征时采取直观的操作、分析与探测•自动数据记录功能支持测试数据和测试条件的恢复,可使您轻松地进行探测•利用曲线追踪(旋钮操作)和自动记录特性来实现实时交互表征•利用便捷的在线/离线测试环境完成测试开发与分析(台式EasyEXPERT),从而最大限度地发挥仪器效用•描述Agilent B1500A 半导体器件分析仪是一款用于器件表征的综合解决方案。

它支持IV、CV、脉冲IV 及快速IV 测量,可对器件、材料、半导体、有源/无源元件以及任意电气器件进行各种电气表征和评测。

模块化结构可使您根据测试需求随时把仪器升级到10 插槽配置。

嵌入式Windows 7 和功能强大的EasyEXPERT 软件借助先进的图形用户界面(GUI),可让您执行高效、数据可恢复的器件表征。

Agilent B1500A 是唯一一款能够适应多种测量需要的参数分析仪,具备极高的测量可靠性和易于使用的测试环境,可实现高效、数据可恢复的器件表征。

Agilent EasyEXPERT 是一款基于图形用户界面的必备软件,在B1500A 嵌入式Windows®7 中运行。

用带纳米探针的 B1500A 半导体器进行失效分析

用带纳米探针的 B1500A 半导体器进行失效分析

是德科技用带纳米探针的 Keysight B1500A 进行失效分析应用指南引言目前,能探测极窄线宽的纳米探针技术取得了许多进展,从而能表征集成电路内单个器件的电气特性。

这篇应用指南介绍如何用 B1500A 半导体器件分析仪进行这类测量,我们通过 SRAM 失效分析说明这项技术。

常规存储器失效分析是用逻辑测试仪探测有失效的比特位,然后用扫描电子显微镜 (SEM) 和透射电子显微镜 (TEM) 进行实际观察和判断造成失效的成因。

但 SEM 和 TEM 都属破坏性的测试,您只能在若干可能失效位置中观看其中一个点。

这就大大限制了用户定位失效具体成因的能力。

此外,对于非常小的残留物或异常掺杂密度造成的电性失效,也难以采用传统的物理观察技术来发现,因此需要增加一些其它类型的电气测试。

常规器件电气测试方案需要把器件放在带探针测试点的 TEG (测试元件组) 中,而这一 TEG 则通常放在晶圆片上芯片间的切割道中。

显然,这种方法不能在实际芯片内的失效位置上进行电气表征。

图 1. 是德科技 B1500A 半导体器件分析仪目前,利用扫描探针显微镜(SPM) 技术的纳米探测已能使用压电致动器达到纳米级 (9-10 nm) 的探测水平。

这篇应用指南将为您介绍一种新的失效分析技术,这项技术使用一种流行纳米探针,来自日立高科技公司制作的 N-6000 精细结构器件表征系统,以及 B1500A 半导体器件分析仪。

N-6000 可以直接接触集成电路内的器件,从而有助于弥补物理和电气失效分析技术之间的差异。

纳米探针解决了许多问题,但也带来一些新的挑战通过选择适当的预处理技术,就可以用纳米探针测量失效器件中的单个晶体管和连线,它们就如同是标准 TEG 中的被测器件(见图 2)。

这是一个革命性的飞跃;但纳米探针也带来与其自身相关的挑战,由于存在热膨胀和压电致动器的“滑动”,因此难以在长时间内保持良好的电气接触。

B1500A 半导体器件分析仪有能力应对这些挑战,在建立了良好的电气接触后,B1500A 的 EasyEXPERT 软件能在短时间内快速运行一项或多项应用测试。

全面的 CMOS 可靠性测试解决方案-是德科技 B1500A

全面的 CMOS 可靠性测试解决方案-是德科技 B1500A

应用指南CMOS可靠性测试全面解决方案Keysight B1500A 半导体器件分析仪引言随着CMOS 器件的尺寸不断缩小,电场强度和电流密度也相应增加,导致器件的使用寿命受到很大影响。

因此,为了保证集成电路(IC)的使用寿命,测试CMOS 器件的可靠性问题变得至关重要,这些问题包括栅极和层间电介质性能的下降、热载流子效应、偏压温度不稳定以及互连开路和短路等。

Keysight B1500A 半导体器件分析仪是新一代半导体参数分析仪,具有评测先进CMOS LSI (大规模集成)电路可靠性所需要的测量能力。

此外,B1500A 中的EasyEXPERT 控制软件标配了即用型测量程序库,涵盖了所有常见的CMOS 可靠性测试。

本应用指南概括介绍了B1500A 的关键测量功能,并解释了B1500A 何以成为验证CMOS工艺可靠性的全面解决方案。

全面的先进测量功能B1500A 配备10个模块插槽,可选用多种源表模块(SMU)以及其他先进的模块,因此能够满足CMOS 工艺可靠性测试的绝大多数测量要求。

下图汇总了可用的B1500A 模块。

图 1.测量模块的灵活配置10 插槽主机多频电容测量单元(MFCMU)中等功率SMU (MPSMU)高分辨率 SMU (HRSMU)大功率SMU (HPSMU)波形发生器 快速测量单元 (WGFMU)高电压半导体脉冲发生器单元(HV-SPGU)接地单元(GNDU)中等功率 SMU (MPSMU)MPSMU是一款通用型SMU,拥有中等的电压和电流输出能力以及适中的测量分辨率。

MPSMU的最大输出电压为±100 V,最大输出电流为±100 mA。

MPSMU的最小电流测量分辨率为10 fA,最小电压测量分辨率为0.5 μV。

高分辨率 SMU (HRSMU)HRSMU是为需要极其精密的测量而设计的,例如栅极泄漏、断态泄漏和亚阈值电流测量。

HRSMU的最小电流测量分辨率为1 fA(MPSMU 为 10 fA)。
