电动后视镜电路走向图解析.
电动后视镜控制电路21页PPT
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
电动后视镜控制电路
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好Байду номын сангаас。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
45、自己的饭量自己知道。——苏联
2016大众迈特威(进口)电路图电动后视镜1
sw
sw
T12o
T12o
/8
/10
0.5
0.5
ws
br
VX5
*2
K234
Z5
*3
电路图
编号 97 / 3
副驾驶员侧车门接触开关, 车载电网控制单元, 副驾驶员侧车外后视
J519
镜
C10 - 抗干扰滤波器, 在左前车门内
T73a
F3 - 副驾驶员侧车门接触开关
/20
J519 - 车载电网控制单元
0.5 sw/br
K234 - 副驾驶员侧外后视镜中的行驶换道助理系统警告灯
T10ad - 10 芯插头连接, 红色, 左侧 A 柱上
T17l
T12o - 12 芯插头连接, 棕色, 副驾驶员车门内
/10
T17l - 17 芯插头连接, 黑色, 左侧 A 柱上
T73a - 73 芯插头连接, 黑色
Transporter
可电动调节车外后视镜 , (4R0),(L0R)
自 2015 年 6 月起
电路图
编号 97 / 1
01.2016
Transporter
33
35
37
0.35
0.35
0.35
gn
ws/gn gn/ge
T10ad /3
T10ad /7
T10ad /6
0.5
0.5
0.5
gn
ws/gn gn/ge
VX5 - 副驾驶员侧车外后视镜
V25 - 副驾驶员侧后视镜调节电机 2
V150 - 副驾驶员侧后视镜调节电机
*
- 依汽车装备而定
*2
- 仅用于不带中央门锁的汽车
江铃陆风X8--电动后视镜开关
302-04章节电动后视镜开关适用车型陆风X8目录页码安装………………………………………………………………………………………………302-04-02线路原理图…………………………………………………………………………………………………302-04-02PIN定义………………………………………………………………………………………………………302-04-03检查与维修……………………………………………………………………………………………………302-04-031、安装注意：电动后视镜开关为卡扣式安装2、线路原理图注意：原理图中四个圆圈为后视镜电机3、PIN定义4、检查与维修a.电动后视镜开关对左右电动后视镜上下左右控制失效第一步：检查点火开关是否打到ON档否：请把点火开关打到ON档是：转到第二步第二步：检查仪表台板中央控制盒里面的保险丝是否熔断是：更换保险丝否：检查电动后视镜开关第2脚是否可靠接地，如果测试接地正常，此时在电动窗开关第2脚及第5脚之间用万用表电压档应能测到电动后视镜开关工作电压，如果测不到电压，请检查线束b.检查电动后视镜开关通断第一步：后视镜开关打到控制左后视镜后视镜上：后视镜接插件pin脚2和3连通；后视镜接插件5和8连通后视镜下：后视镜接插件pin脚2和8连通；后视镜接插件3和5连通后视镜左：后视镜接插件pin脚2和3连通；后视镜接插件5和9连通后视镜右：后视镜接插件pin脚2和9连通；后视镜接插件3和5连通第二步：后视镜开关打到控制右后视镜后视镜上：后视镜接插件pin脚3和2连通；后视镜接插件5和7连通后视镜上：后视镜接插件pin脚5和3连通；后视镜接插件2和7连通后视镜左：后视镜接插件pin脚2和3连通；后视镜接插件5和10连通后视镜右：后视镜接插件pin脚2和10连通；后视镜接插件3和5连通c.在以上检查完成正常后，如果电动后视镜还有工作不正常，请检查后视镜电机及连接线束，如电机坏了则更换新后视镜，如线束损坏则更换线束。
《汽车电动后视镜》课件
《汽车电动后视镜》PPT 课件
现在让我们一起来了解一下汽车电动后视镜吧！从概述开始，我们将深入介 绍这一令人兴奋的汽车技术。
概述
什么是汽车电动后视镜？为什么需要它们？让我们来看看这一技术的基本概 念和作用。
原理与结构
了解汽车电动后视镜的工作原理和结构示意图可以帮助我们更好地理解其功 能和操作方式。
应用与优势
探索汽车电动后视镜的主要应用领域以及它们相比传统后视镜的优势和不足。
市场发展前景
分析汽车电动后视镜市场的容量、增长趋势，以及该技术所面临的挑战和机 遇。
维护与保养
学习如何正确维护和保养汽车电动后视镜，以及一些故障排除的方法。
结语
展望汽车电动后视镜的未来发展趋势，并探来自它在汽车行业发展中的战略作 用。
10：迈腾汽车电动后视镜系统控制电路
四、在线检测 3、乘客侧后视镜V25、V150调节电机控制电路简图
1）V25电机上调节电路：J386T16l/4电压为+B， J386T16l/5电压为0 ； 2）V25电机下调节电路：J386T16l/5电压为+B， J386T16l/4电压为0 。 3）V150电机左调节电路：J386T16l/12电压为+B ， J386T16l/5电压为0 ； 4）V150电机右调节电路：J386T16l/12电压为+B， J386T16l/12电压为0。
一、电路简图 3、乘客侧后视镜V25、V150调节电机控制电路简图
一、电路简图 4、后视镜电路简图
二、控制原理 1、倒车后视镜开关：E43和E48开关控制原理
1）E43开关控制原理：J386T32a/8-E43T6aq/1-E43T6aq/2-搭铁 2）E48开关控制原理： J386T32a/6-E43T6aq/5-E43T6aq/2-搭铁
四、在线检测 2、驾驶员侧后视镜V17、V149调节马达控制电路简图
1）V17电机上调节电路：J386T16k/12电压为+B, J386T16k/5电压为0V； 2）V17电机下调节电路：J386T16k/5电压为+B ，J386T16k/12电压为0V。 3）V149电机左调节电路：J386T16k/4电压为+B ， J386T16k/5电压为0； 4）V17电机右调节电路：J386T16k/5电压为+B， J386T16k/4电压为0 。
五、诊断分析报告
1、倒车后视镜开关：E43和E48开关及线路测量
1）E43左右都无法上下左右都无法调 节； 2左或右无法转换； 3、无任何反映。
五、诊断分析报告

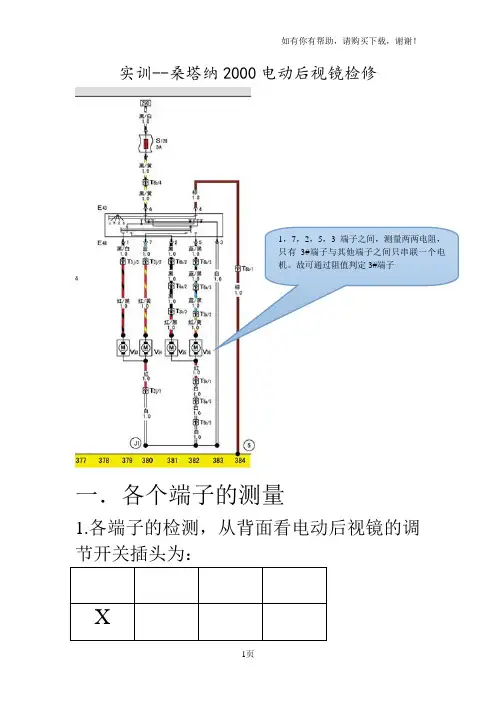

桑塔纳电路图后视镜识图解析
实训--桑塔纳2000电动后视镜检修
一．各个端子的测量
1.各端子的检测，从背面看电动后视镜的调节开关插头为：
X
1，7，2，5，3端子之间，测量两两电阻，
只有3#端子与其他端子之间只串联一个电
机。
故可通过阻值判定3#端子
2.该电路图没有标明各个端子的含义，利用万用表的电压挡检测各个端子确定各端子为：
7 2 3 1
X 6 4 5
3.确定6#端子，与4#端子。
首先确定电源的输入端子6#，方法：将万用表的黑表笔搭铁，红表笔逐个测试，确定带有12V电压的为电源端子。
同理，将红表笔接在电源正极，黑表笔逐个测试各端子，确定带有12V电压的为搭铁端子。
确定搭铁的公共端子，公共端子的特点:根据电路图分析可以发现，拔下开关的插头，测量各个端子的阻值。
只有3#端子与其他端子之间只串联一个电机。
故可通过阻值判定3#端子
4.在动作开关的前提条件下，逐个测量1，7，2，5端子与3#端子之间的电压，可观察到极性相反的电压（例如：拨动左侧后视镜上下调节按钮，可发现极性相反的电压+12，-12V）
二．测量开关的好坏。
开关的好坏的判定标准，在拨动时某些端子之间应该是导通的，在松开时应该是断的。
根据电路图，可以判定：
开关旋向导通的端子
左上
下
左
右
右上
下
左
右。
3帕萨特电动后视镜与座椅原理图
1.帕萨特后视镜控制电路
图 帕萨特后视镜控制电路
2.电动外后视镜组成示意图
图 电动外后视镜组成示意图
3.帕萨特后视镜开39关电路原理
图 后视镜开39关电路原理
调节开关
控制线路
镜片
驾驶员侧车门电控单元J386
接地
30电源线
4.帕萨特左前外后视镜执行部件电路图
图左前外后视镜执行部件电路图
5.外部电动后视镜结构示意图
1 2 3 4
10 9 8 7 6 5
图外部后视镜结构图
6.电动后视镜与座椅控制原理框架图
图电动后视镜与座椅控制原理7.后视镜倾俯功能示意图
图后视镜倾俯功能
正常反射区域挂入倒挡后。
【精品】电动后视镜[1]-2..PPT课件
![【精品】电动后视镜[1]-2..PPT课件](https://img.taocdn.com/s3/m/75ae9b0c854769eae009581b6bd97f192279bf2f.png)
汽车电路保护
1 熔断器：熔断器的保护元件是熔丝，串联在其 所保护的电路中。
熔断器为一次性器件， 使用须注意： 1)熔断器熔断后，必须先查找故障原因。并彻底 排除。 2)更换熔断器时，一定要与原规格相同，特别不 能使用比规定容量大的熔断器，否则将失去保护 作用。 3)熔断器支架与熔断器接触不良会产生电压降和 发热现象。因此，特别要注意检查有无氧化现象 和脏污。若有脏污和氧化物，须用细砂纸打磨光， 使其接触良好。
• 需要提前说明，当蓄电池断开后，所 有已存储的座椅和后视镜的设置都将丢失； 每一个记忆按钮上设置的新值都将取代原 来的数据。
• 整个设置过程可分为两节、三步进行，正 常驾驶状态和倒车状态的座椅位置、后视 镜角度需要分别进行设置，每个状态的设 置都要执行初始化、设置和激活三个步骤。
• 第一步：存储系统初始化
①电动车窗玻璃升降控制系统总控制开关中的左后 车门控制开关及连接导线有故障。
②左后车门上的控制开关及连接导线有故障。 ③右后车门上的控制开关及连接导线有故障。
车窗玻璃升降控制开关线束插头
车窗玻璃控制总开关的接线端子 车窗玻璃控制总开关的线束插头
防夹功能
防夹功能是通过一个已经安装在印 刷电路板上的霍尔传感器来识别在 玻璃升降是是否有外界干涉。向一个方向运动.
检查时，先操纵相应的主控开关，若车窗两个方向都能运动， 则可能是分控开关接触不良；若车窗仍只能一个方向运动， 则可能是分控开关至主控开关之间的控制导线断路或车窗玻 璃升降有故障。
2.操作分控开关，车窗既不能上升也不能下降
检查时，应先操纵主控开关，若车窗运动正常，则说明分控 开关接触不良；若车窗仍不动作，可能是分控开关上的电源 断脱，电动机、升降器有故障等。
凌志LS400电动车窗电路
基于科鲁兹汽车电动后视镜电路原理的故障检修
汽车维修2019.3车窗，则首先检查安全开关是否正常通电；再通电检查该车窗升降电动机是否正常，相应车窗的控制开关是否正常，如果有故障应更换新件。
若正常，应检修连接导线和插接器是否有断路。
（三）某车窗只能升或只能降主要原因：车窗控制开关损坏，控制车窗上升或下降的单条电路断路。
诊断和排查：分别检查车窗控制开关的上升和下降控制时是否通电，若不通，更换开关；若车窗玻璃只能上升，检查下降电路和相应插接器是否断路；反之，检查上升电路和相应插接器是否断路。
四、结束语该文通过对奇瑞风云2两厢车型电动车窗玻璃升降电路的组成，分别对左前门玻璃升降开关总成控制电路和右前门车窗玻璃升降控制电路进行了详细分析；结合电路，通过故障现象，寻找导致故障的可能原因，然后采用排除法确定造成故障的具体原因，将确定的故障点进行维修。
维修人员可以掌握故障的诊断方法，对汽车电动车窗故障进行快速诊断和维修。
（作者单位：运城职业技术学院）参考文献：[1]黄彩娟.基于电流回路原理的汽车电气设备故障诊断方法［J ］.汽车维修，2015．[2]王海涛.汽车电工电子基础［M ］.北京：北京理工大学出版社，2010．基于科鲁兹汽车电动后视镜电路原理的故障检修刘丹丹郭超汽车在行驶中，驾驶员需要通过后视镜观察车辆后方和侧面的情况，确保安全行车。
同一辆车对于不同驾驶员来说，由于视角不同，需要进行后视镜的调节。
后视镜分为手动式和电动式，手动后视镜调节时费时费力，一般都采用电动后视镜。
通过控制后视镜开关进行调节，如图1所示，开关中L 为驾驶员侧后视镜，R 为乘客侧后视镜。
旋钮上下左右移动进行方向调节。
一旦后视镜出现故障，不能正常调节，将会对行车安全造成很多隐患[1]。
一、科鲁兹汽车电动后视镜组成科鲁兹汽车电动后视镜由保险丝、后视镜开关、驱动电机、镜片、镜片固定架和后视镜伸缩电机组成。
后视镜分为车外驾驶员侧和车外乘客侧，每个后视镜内含有2个驱动电机和伸缩电机，电机均采用永磁式，驱动电机控制镜片进行上下左右4个方向的调节，伸缩电机控制后视镜进行伸缩功能[2]，如图2所示。
课题四 电动后视镜的组成及其原理
二、电动后视镜原理电动后视镜主要由调整开关、双电动机、传动和执行机构、外壳及连接件等组成。
反射镜的背后装有两套电动机和驱动器，可操纵反射镜上下及左右转动。
通常上下方向的转动用一个电动机控制，左右方向的转动用另一个电动机控制。
通过改变电动机的电流方向，就可完成对后视镜的上下左右方向的调整。
为了使车能够获得最大的驻车间隙，通过尽可能狭小的路段，有的电动后视镜还带有伸缩功能，由伸缩开关控制伸缩电机工作，使两个后视镜整体回转伸出或缩回。
1-枢轴 2-中枢驱动齿轮 3-控制开关上下调整电动机 5-弹簧圈 6-左右调整电动机图-1 电动后视镜 图-2 电动机后视镜直流电动机讲清电流路径故障分析( l ）左外侧后视镜上下角度的调整将组合开关旋钮旋向L （左）位置，开关M11 的第3 位接通，左外侧后视镜被选中。
此时，如果向上拨动组合开关M 的旋钮，子开关M22 的第1 位接通，电机V34 -2 的电枢电流从下方流人、上方流出，后视镜向上摆动，电路为：C 路电源→熔断器S12→M22的第1 掷第1 位→M11 的第2 掷第3 位→电机V34-2→ M11 的第3 掷第3 位→M22 的第2 掷第1 位→搭铁→电源负极；如果向下拨动组合开关M 的旋钮，子开关M22的第3 位接通，电机V34-2的电枢电流从上方流人、下方流出．后视镜向下摆动，电路为：C 路电源→熔断器S12→M22的第1 掷第3 位→M11的第3 掷第3 位→电机V34-2 M11的第2 掷第3 位→M22 的第2 掷第3 位→搭铁→电源负极。
( 2 ）左外侧后视镜左右角度的调整在组合开关旋钮处于L （左）位置的前提下，向左拨动组合开关M 的旋钮，子开关M21的第3 位接通，电机V34-1电枢电流从下方流人、上方流出，电机旋转带动左外侧后视镜向左摆动，电路为：C 路电源→熔断器S12 →M21的第2 掷第3 位→M11 的第2 掷第3 位→电机V34-1→ M11 的第1 掷第3 位→M21的第l 掷第3 位→搭铁→电源负极；当向右拨动组合开关M 的旋钮时，子开关M21的第1 位接通，电机V34-1 电枢电流从上方流人、下方流出，电机旋转方向改变，从而带动左外侧后视镜向右摆动，电路为：C 路电源→熔断器S12→ M21的第2 掷第1 位→M11的第1 掷第3 位→电机V34-1→M11 的第2 掷第3 位→M21的第1 掷第1 位→搭铁→电源负极。
电动后视镜电路走向图解析
S36
左后视镜向上调 电流走向图EΒιβλιοθήκη 3T3j/3V33
T3j/1 E48
14
左后视镜向下调 电流走向图
S36
E43
T3j/1
V33
T3j/3 E43
14
左后视镜向左调 电流走向图
S36
E46
T3j/1
V34
T3j/2
E43
14
左后视镜向右调 电流走向图
S36
E46
T3j/2
V43
T3j/1 E43 14
THANK YOU .
电动后视镜电路走向图解 析
5组制作
电动后视镜
组成：
电动后视镜是由后视镜和后视镜调节器组成的。 其中，后视镜调整期是由2台永磁式直流电动机 来调整后视镜的上下左右方向的装置，它是由 用磁式直流电动机、联动机构、霍尔位置传感 器及控制器组成。
电动左后视镜电路图
电流统一由15号线（通过点火开关的小功 率线）引入。电流流向 S36 之后流向 T10n/9 最后进入 E43 进行按需分配.
