预应力钢绞线说明及定额选择与调整

预应力钢绞线说明及定额选择与调整

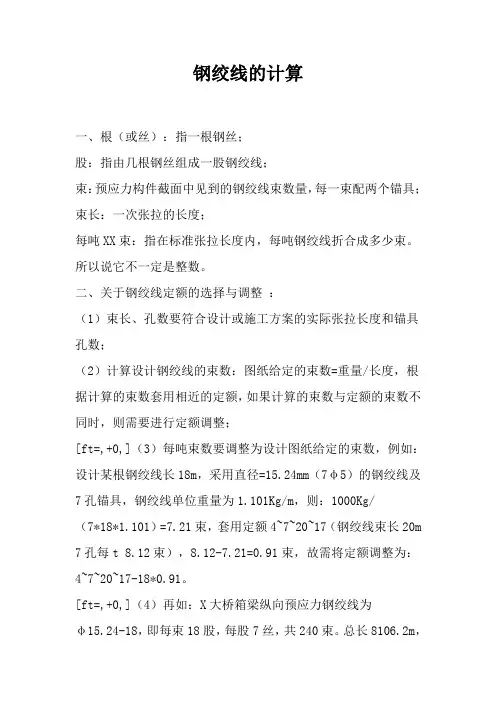

一、概念说明

1、规格：常见的钢绞线是由7根圆形截面的钢丝，以1根钢丝为中心，其余6根钢丝围绕着进行螺旋状绞合而成。常用的规格有直径为9.0mm（7φ3）、12 .0mm（7φ4）、15.0 mm（7φ5）等3种；

2、根(或丝)：指一根钢丝；

3、股：指由几根钢丝组成一股钢绞线，如由7根钢丝组成、直径为9.0mm、12 .0mm、15.0 mm等的钢绞线；

4、束：预应力构件横截面中见到的钢绞线束数量（与孔道数量相同），每1束配2个锚具(特殊情况为一束配一个锚具，如单端张拉），一般若给定钢绞线的数量和锚具数量，就很容易计算：每t钢绞线束数＝锚具束（套）/2/钢绞线(t),再套定额即可，核算的时候看看锚具的套数与图上的对不对得上。

5、束长：为一次张拉的长度；

6、XX孔：指所使用的锚具的孔数。选择定额时，其孔数应≥设计图标定的孔数（不一定将所有的孔全部用上）。锚具型号的孔指的是锚固单元，3孔即3个锚固单元；

7、每吨XX束：指在标准张拉长度内，每吨钢绞线折合成多少束，所以说它不一定是整数。还有一些常见的钢绞钱的型号，建议参考下《中华人民共和国交通行业标准--JTT 329 1-1997 公路桥梁预应力钢绞线用YM锚具、连接器规格系列》

二、钢绞线定额的选择与调整

1、束长、孔数要符合设计或施工方案的实际张拉长度和锚具孔数；

2、计算设计钢绞线的束数：求出每吨束数，进而再按定额给定的进行调整。图纸给定的重量/长度=束数，根据计算的束数套用相近的定额，如果计算的束数与定额的束数不同时，则需要进行定额调整；

3、每吨束数要调整为设计图纸给定的束数，例如：设计某根钢绞线长18m，采用直径=15.24mm（7φ5）的钢绞线及7孔锚具，钢绞线单位重量为1.101Kg/m，则：1000Kg/（7*18*1.101）=7.21束，套用定额4~7~20~17（钢绞线束长20m 7孔每t 8.12束），8.12-7.21=0.91束，故需将定额调整为：4~7~20~17-18*0.91。

4、再如：X大桥箱梁纵向预应力钢绞线为φ15.24-18，即每束18股，每股7丝，共240束。总长8106.2m，总重量为160648.67（8106.2*18*1.101）Kg，则该钢绞线每吨=240束/160.65吨=1.49束/吨，平均设计束长=8106.2/240=33.776m，考虑施工张拉长度，选用定额为：4~7~20~33 （钢绞线束长40m 19孔每t 1.41束），定额调整量为：1.49-1.41=0.08，定额调整为：4~7~20~33+34*0.08。

5、若实际设计的锚具孔数与定额中的不同时，可以采用以下的两种方法来计算：

方法一：采用内插计算设计锚具的各种材料用量。

如：设计为五孔锚具，则可用定额3孔和7孔的定额内插计算五孔锚具所要的各种材料的用量。这个方法在原理上是行得通的，可是在实际运用中，是很难发挥作用的，因为定额的每一项都要计算，还有不仅对主定额要用此方法计算，对每增减一束的也要用同样的方法计算，计算量太大，不适用！

方法二：采用等量转化的方法来计算

如：设计为OVM15—18钢绞线，有2吨，束长为80m共有6束，则可转化为定额上有的19孔锚具的来计算，方法如下：(18×6)/19=5.68束即把18孔6束的转化为19孔后为5.68束。则每吨的束数为：5.68/2＝2.84束/吨，此时则可以直接用定额了。在用方法二时一般在转化时应向孔数大的一边靠近，经过这样计算后再用定额比较准确。关于第二种等量转化的方法，首先这种转换方法有一个前提，那就是现在19孔的束长与18孔时的束长相等，均为80m长，且钢铰线总重量也相等。为了能使看的人更容易明确一些，所举的例子，补充如下：设计为OVM15—18钢绞线，束长为80m共有6束则可转化为定额上有的19孔锚具的来计算。因为锚具是18孔的，可以理解为每束钢铰线需要两套18孔锚具，每套锚具中有18根钢铰线穿过。故：80m/根×18根/束×6束×1.103Kg/m＝9529.92Kg，转换为19孔锚具时，把9529.92Kg钢铰线，总长度为8640m,先截成80m长的段共108根，然后19根穿成一束，共可以穿5.684束。然后用5.684束/9.53t=0.596束/t。可以验算：0.596束/t×19根/束×80m/根×

1.103Kg/m=1000Kg。

相关链接：预应力钢绞线是由3、7或19根高强度钢丝构成的绞合钢缆，并

经消除应力处理（稳定化处理），适合预应力混凝土或类似用途。

预应力钢绞线制造方法：采用高碳钢盘条，经过表面处理后冷拔成钢丝，然后按钢绞线结构将一定数量的钢丝绞合成股，再经过消除应力的稳定化处理过程而成。为延长耐久性，钢丝上可以有金属或非金属的镀层或涂层，如镀锌、涂环氧树脂等。为增加与混凝土的握裹力，表面可以有刻痕等。模拔的预应力钢绞线在绞合后经过一次模具压缩过程，结构更加密实，表层更加适合锚具抓握。制作无粘结预应力钢绞线采用普通的预应力钢绞线，涂防腐油脂或石蜡后包高密度聚乙烯（HDPE）就成。
