篇一：大学物理实验微波光学特性及布拉格衍射微波光学特性及布拉格衍射摘要：微波是一种特定波段的电磁波，其波长范围为1mm~1m。

它存在反射、折射、干涉、衍射和偏振等现象。

但因为它的波长、频率和能量具有特殊的量值，所以它所表现出的这些性质也具有特殊性。

用微波来仿真晶格衍射，发生明显衍射效应的晶格可以放大到宏观尺度（厘米量级）。

所以，本实验用一束3cm的微波代替x射线，观察微波照射到人工制作的晶体模型时的衍射现象，用来模拟发生在真实晶体上的布拉格衍射，并验证著名的布拉格公式。

该实验还利用了微波分光仪完成了微波的单缝衍射和微波迈克尔逊干涉实验。

该报告主要介绍了上述实验的原理，并进行了数据处理和误差分析，在最后还提出了一种实验仪器的改进方案。

关键字：微波光学特性布拉格衍射实验目的：1. 了解微波原理及微波分光的使用方法;2. 认识微波的光学性质，及基本测量方法。

实验仪器：体效应管微波发生器、微波分光计及其附件、微波发射天线、微波接收天线、检波器、微安表等。

实验原理微波波长从1m到0.1mm，其频率范围从300mhz～3000ghz，是无线电波中波长最短的电磁波。

微波波长介于一般无线电波与光波之间，因此微波有似光性，它不仅具有无线电波的性质，还具有光波的性质，即具有光的直射传播、反射、折射、衍射、干涉等现象。

由于微波的波长比光波的波长在量级上大10000倍左右，因此用微波进行波动实验将比光学方法更简便和直观。

微波是一种电磁波，它和其他电磁波如光波、x射线一样，在均匀介质中沿直线传播，都具有反射、折射、衍射、干涉和偏振等现象。

1、微波的反射实验微波的波长较一般电磁波短，相对于电磁波更具方向性，因此在传播过程中遇到障碍物，就会发生反射。

如当微波在传播过程中，碰到一金属板，则会发生反射，且同样遵循和光线一样的反射定律：即反射线在入射线与法线所决定的平面内，反射角等于入射角。

2、微波的单缝衍射实验当一平面微波入射到一宽度和微波波长可比拟的一狭缝时，在缝后就要发生如光波一般的衍射现象。

微博衍射与布拉格实验—研究报告性实验报告

微波实验和布拉格衍射一、摘要本实验以布拉格衍射为研究对象，介绍了微波特性并简单介绍了实验原理和过程，对实验数据进行了处理，用一元线性回归和图示法进行分析并求不确定度，验证了布拉格衍射公式，加深了对实验原理的理解，并谈了实验的收获和体会。

二、实验目的1、了解微波特点，学习微波器件的使用。

2、了解布拉格衍射原理，验证布拉格公式并测量微波波长。

3、通过微波的单缝衍射和迈克尔逊干涉实验理解波动理论。

三、实验原理1、微波简介微波是一种特定波段的的电磁波，其波长在1mm~1m之间，频率为3⨯108 ~3⨯1011Hz，它波长短，频率高，穿透性强的特点，并且具有似光性－直线传播，反射和折射。

产生微波需要采用微波谐振腔和微波电子管或微波晶体管。

2、布拉格衍射原理在电磁波的照射下，晶体中每个格点上的原子或离子，其内部电子在外来电场的作用下做受迫振动，成为一个新的波源，向各方向发射电磁波，这些电磁波彼此相干，将在空间发生干涉。

干涉分为点间干涉和面间干涉N 图5 布拉格衍射示意图从间距为d 的相邻两个晶面反射的两束波的波程差为2d θsin ，θ为入射波与镜面的夹角，由图知θsin 2d R Q Q P =+，当满足公式 )3,2,1(sin 2 ==k k d λθ时，形成干涉极大上面的式子称为布拉格条件布拉格公式的完整表述为：波长为λ的平面入射波入射到间距为d 的晶面族上，掠射角为θ，当满足条件)3,2,1(sin 2 ==k k d λθ时形成衍射极大，衍射线在所考虑的晶面反射方向上。

3、单缝衍射微波的夫琅禾费衍射的强度分布可由公式I=220/sin u u I计算，其中a a u λθπ/sin =为狭缝宽度，λ为微波波长。

4、微波的迈克尔逊干涉实验如图接收喇叭图4 微波干涉示意图在微波前进方向上反之一个与传播方向成45度的半透射半反射的分束板和A（固定反射板）,B（移动反射板）两块反射板，分束板将入射波分成两列分别沿A,B 传播，两列波经分束板和并发生干涉，喇叭可给出干涉信号的强度指示。

微波的布拉格衍射实验报告

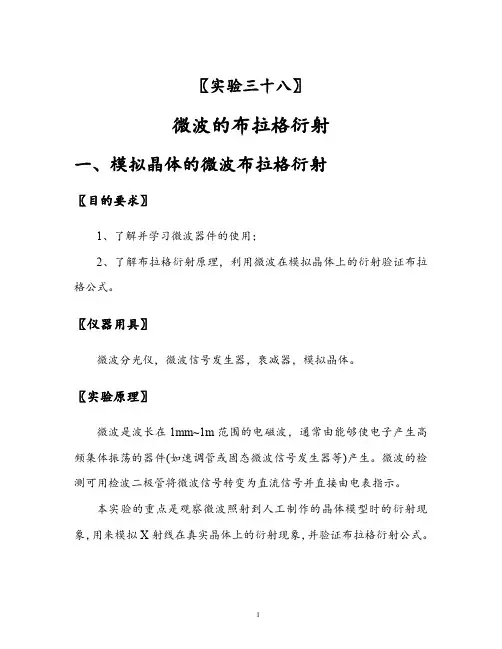

〖实验三十八〗微波的布拉格衍射一、模拟晶体的微波布拉格衍射〖目的要求〗1、了解并学习微波器件的使用；2、了解布拉格衍射原理，利用微波在模拟晶体上的衍射验证布拉格公式。

〖仪器用具〗微波分光仪，微波信号发生器，衰减器，模拟晶体。

〖实验原理〗微波是波长在1mm~1m范围的电磁波，通常由能够使电子产生高频集体振荡的器件(如速调管或固态微波信号发生器等)产生。

微波的检测可用检波二极管将微波信号转变为直流信号并直接由电表指示。

本实验的重点是观察微波照射到人工制作的晶体模型时的衍射现象，用来模拟X射线在真实晶体上的衍射现象，并验证布拉格衍射公式。

1、晶体结构组成晶体的原子或分子按一定规律在空间周期性排列.其中最简单的结构，是组成晶体的原子在直角坐标中沿x,y,z 三个方向，按固定的距离a 在空间依序重复排列，形成简单的立方点阵，如图所示，原子间距a称为晶格常数。

组成晶体的原子可以看成分别处在一系列相互平行而且间距一定的平面族上，这些平面称为晶面。

晶面有许多种不同的取法，其中最常用的有三种，如图所示，这些晶面分别称为[100]面、[110]面和[111]面，方括号中的三个数字称为晶面的晶面指数，即它的法向量。

还有许许多多更复杂的取法形成其他取向的晶面族。

晶面指数为[n 1，n 2，n 3]的晶面族，其相邻的两个晶面的间距为：232221n n n ad ++=2.布拉格衍射电磁波入射到晶体要受到晶体的衍射。

处在同一晶面上的原子组成一个镜面，它们的反射波相干叠加的结果遵从反射定律，反射角等于入射角，如图所示。

而从间距为d 的相邻两个晶面反射的两束波的程差为θsin 2d ，θ为入射波与晶面的夹角。

满足λθk d =sin 2时能形成干涉极大，其中k 为整数。

这个方程称为晶体衍射的布拉格条件，如果改用通常习惯使用的入射角β表示，布拉格条件可写为λβk d =cos 2，其中k 为整数。

利用布拉格条件可以计算出衍射极大的入射角与衍射角方向。

布拉格衍射实验和微波分光仪改进探究-北航物理实验研究性报告
