布拉格衍射实验1
布拉格衍射实验报告
布拉格衍射实验报告布拉格衍射实验报告引言布拉格衍射实验是一项经典的物理实验，它的发现对于理解物质的结构和性质起到了重要的作用。
本文将介绍布拉格衍射实验的原理、实验过程和结果，并探讨其在科学研究和技术应用中的意义。
一、布拉格衍射实验原理布拉格衍射实验是基于X射线的衍射现象进行的。
X射线是一种具有高能量和短波长的电磁波，它可以穿透物体并与物体中的原子发生相互作用。
当X射线通过晶体时，会发生衍射现象，即X射线的波动性导致它在晶体中的原子间发生干涉，形成衍射图样。
二、实验过程1. 实验装置准备：在实验室中搭建一个X射线衍射装置，包括X射线发生器、晶体样品、衍射仪等。
2. 样品制备：选择适当的晶体样品，将其制备成适当的尺寸和形状。
3. 实验操作：将样品放置在衍射仪中，调整仪器使得X射线能够通过样品，并将衍射图样投影到探测器上。
4. 数据记录和分析：记录衍射图样的数据，并进行分析和解释。
三、实验结果通过布拉格衍射实验，我们观察到了清晰的衍射图样。
这些图样显示出了明显的衍射峰，衍射峰的位置和强度与晶体的结构和性质有关。
通过对衍射图样的分析，我们可以确定晶体的晶格常数、晶体结构以及晶体中原子的排列方式。
四、科学研究中的意义布拉格衍射实验在科学研究中具有重要的意义。
首先，通过衍射实验可以研究材料的晶体结构和性质，从而深入理解物质的组成和行为。
其次，布拉格衍射实验为研究晶体的缺陷、畸变和相变等提供了重要的手段。
最后，布拉格衍射实验也为新材料的设计和合成提供了重要的指导。
五、技术应用中的意义布拉格衍射实验在技术应用中也有广泛的应用。
例如，在材料科学领域，通过衍射实验可以研究材料的微观结构和性质，从而优化材料的性能和功能。
在纳米技术领域，布拉格衍射实验可以用于研究纳米材料的尺寸、形状和结构等特性。
此外，布拉格衍射实验还可以应用于药物研发、能源储存和传感器技术等领域。
结论布拉格衍射实验是一项重要的物理实验，通过观察X射线在晶体中的衍射现象，我们可以深入了解物质的结构和性质。
布拉格衍射的实验验证与应用

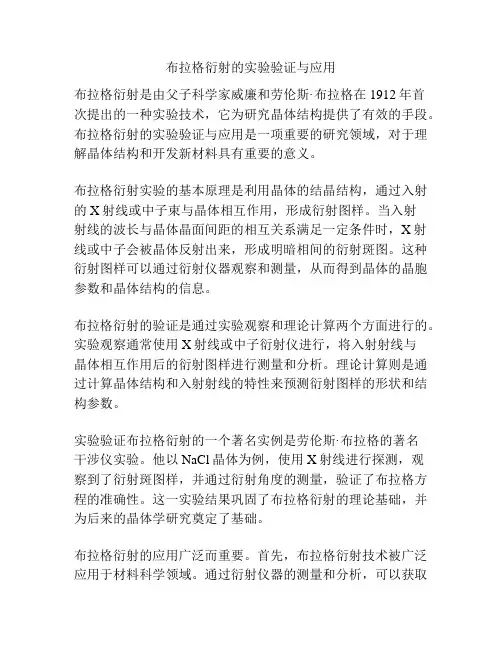

布拉格衍射的实验验证与应用布拉格衍射是由父子科学家威廉和劳伦斯·布拉格在1912年首次提出的一种实验技术，它为研究晶体结构提供了有效的手段。
布拉格衍射的实验验证与应用是一项重要的研究领域，对于理解晶体结构和开发新材料具有重要的意义。
布拉格衍射实验的基本原理是利用晶体的结晶结构，通过入射的X射线或中子束与晶体相互作用，形成衍射图样。
当入射射线的波长与晶体晶面间距的相互关系满足一定条件时，X射线或中子会被晶体反射出来，形成明暗相间的衍射斑图。
这种衍射图样可以通过衍射仪器观察和测量，从而得到晶体的晶胞参数和晶体结构的信息。
布拉格衍射的验证是通过实验观察和理论计算两个方面进行的。
实验观察通常使用X射线或中子衍射仪进行，将入射射线与晶体相互作用后的衍射图样进行测量和分析。
理论计算则是通过计算晶体结构和入射射线的特性来预测衍射图样的形状和结构参数。
实验验证布拉格衍射的一个著名实例是劳伦斯·布拉格的著名干涉仪实验。
他以NaCl晶体为例，使用X射线进行探测，观察到了衍射斑图样，并通过衍射角度的测量，验证了布拉格方程的准确性。
这一实验结果巩固了布拉格衍射的理论基础，并为后来的晶体学研究奠定了基础。
布拉格衍射的应用广泛而重要。
首先，布拉格衍射技术被广泛应用于材料科学领域。
通过衍射仪器的测量和分析，可以获取材料的晶体结构信息，如晶胞参数，晶面间距等，有助于了解材料的物理性质和化学行为。
这对于开发新材料和提高材料性能具有重要的指导意义。
其次，布拉格衍射还被应用于生物学和医学领域。
通过衍射技术，可以研究生物大分子的结构和功能，如蛋白质的空间结构，核酸的形态等，为药物设计和治疗疾病提供了重要的依据。
此外，布拉格衍射还被应用于表面科学、纳米材料研究、固体物理学等领域。
通过衍射技术，可以研究纳米颗粒的大小和形状，表面分子的排列方式，固体的电子结构等信息，为相关领域的研究和应用提供了重要的工具和方法。
总的来说，布拉格衍射的实验验证与应用是一个多学科、多领域的研究课题。
微波的布拉格衍射（范文4篇）
微波的布拉格衍射（范文4篇）以下是网友分享的关于微波的布拉格衍射的资料4篇，希望对您有所帮助，就爱阅读感谢您的支持。
《微波的布拉格衍射范文一》实验十、微波布拉格衍射实验目的1、了解与学习微波产生的基本原理以及传播和接收等基本特性。
2、观测模拟晶体的微波布拉格衍射现象。
实验仪器DHMS-1型微波光学综合实验仪一套，包括：三厘米微波信号源、固态微波震荡器、衰减器、隔离器、发射喇叭、接收喇叭、检波器、检波信号数显器、可旋转载物平台和支架，以及实验用附件（晶体模型、读数机构等）。
实验原理微波的产生微波波长从1m到0.1mm，其频率范围从300MHz～3000GHz，是无线电波中波长最短的电磁波。
微波波长介于一般无线电波与光波之间，因此微波有似光性，它不仅具有无线电波的性质，还具有光波的性质，即具有光的直射传播、反射、折射、衍射、干涉等现象。
由于微波的波长比光波的波长在量级上大10000倍左右，因此用微波进行波动实验将比光学方法更简便和直观。
本实验装置由微波三厘米固态信号电源、固态微波震荡器、衰减器、发射喇叭、载物平台、接收喇叭、检波器、液晶显示器等组成。
（选件：简单立方交替模型等）图1 1 调谐杆 2 谐振腔3输出孔 4 体效应管 5 偏压引线 6负载体效应振荡器经微波三厘米固态信号电源供电，使得体效应管内的载流子在半导体材料内运动，产生微波，经调谐杆调制到所要产生的频率。
产生的微波经过衰减器（可以调节输出功率）由发射喇叭向空间发射（发射信号电矢量的偏振方向垂直于水平面）。
微波碰到载物台上的选件，将在空间上重新分布。
接收喇叭通过短波导管与放在谐振腔中的检波二极管连接，可以检测微波在平面分布，检波二极管将微波转化为电信号，通过A/D转化，由液晶显示器显示。
模拟晶体的布拉格衍射实验布拉格衍射是用X射线研究微观晶体结构的一种方法。
因为X射线的波长与晶体的晶格常数同数量级，所以一般采用X射线研究微观晶体的结构。
微波的布拉格衍射实验
z
A5 A4
B5
C5 x
A3
B4
C4
A2
B3
C3
A1
B晶格的点间干涉
7
面间干涉
晶体衍射的布拉格条件2dsin =kλ k=1,2,3… 如果按习惯使用的入射角 表示，布拉格条写为
2dcos =kλ k=1,2,3…
只要测得衍射极大的方向角 （或） ，并且知
微波的布拉格衍射
1
实验及应用背景介绍 实验目的和教学要求 实验原理 实验仪器和装置 实验内容及数据处理要求 注意事项 课堂思考 选做实验和有待深入研究的课题 参考文献 实验后思考题
2
实验及应用背景介绍
1913年，英国物理学家布拉格父子在研 究 X射线在晶面上的反射时，得到了著 名的布拉格公式。
13
信号源输出不稳定，也影响衍射强度的分布。 各组会相互干扰，也影响衍射强度的分布，最好
错开。 因单逢本身对称性不好，所以采用对称测量求平
均的办法求。 单缝衍射装置的一侧，贴有微波吸收材料，用以
减弱衍射波在微波接受器和单缝装置的金属表面 发生多次反射而影响零级极大衍射强度峰的峰形， 所以放置时要注意。另外要注意使用衰减器调节 灵敏度，保证测角准确。 晶体固态振荡器的开启见书。
波发生布拉格衍射，验证布拉格公式， 认识微波的光学性质，学习X射线晶体 结构分析的基础知识，并测定微波波 长。 3. 通过微波的单缝衍射和迈克尔逊干涉实 验，加深理解。
4
实验原理
晶体结构：
几个概念---晶体；晶格常数a；晶面以及相 邻晶面的间距为d。
为了区分晶体中无限多族的平行晶面的方 位，可用晶面指数(密勒指数)来描述，人 们采用密勒指数标记法。晶面指数用（n1, n2, n3) 表示。利用密勒指数可以很方便地求得一 族平行晶面间的间距 d a / n12 n22 n32 其中最重要也是最常用的有三种，分别称 为（100）面，（110）面，（111）面。
微波布拉格衍射

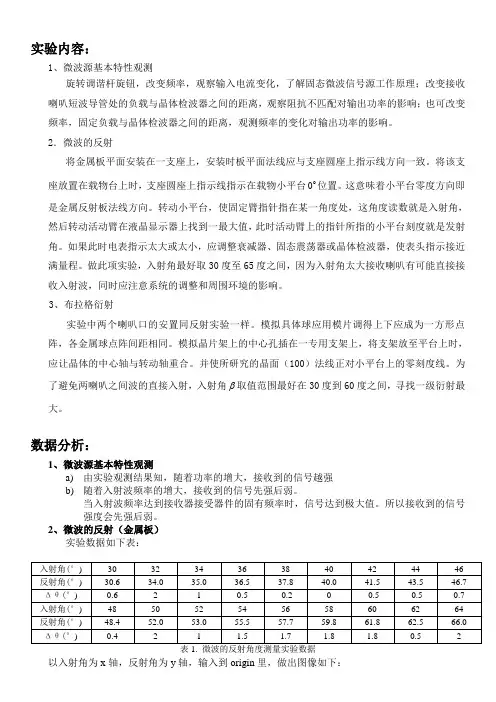

实验内容：1、微波源基本特性观测旋转调谐杆旋钮，改变频率，观察输入电流变化，了解固态微波信号源工作原理；改变接收喇叭短波导管处的负载与晶体检波器之间的距离，观察阻抗不匹配对输出功率的影响；也可改变频率，固定负载与晶体检波器之间的距离，观测频率的变化对输出功率的影响。
2．微波的反射将金属板平面安装在一支座上，安装时板平面法线应与支座圆座上指示线方向一致。
将该支座放置在载物台上时，支座圆座上指示线指示在载物小平台0o位置。
这意味着小平台零度方向即是金属反射板法线方向。
转动小平台，使固定臂指针指在某一角度处，这角度读数就是入射角，然后转动活动臂在液晶显示器上找到一最大值，此时活动臂上的指针所指的小平台刻度就是发射角。
如果此时电表指示太大或太小，应调整衰减器、固态震荡器或晶体检波器，使表头指示接近满量程。
做此项实验，入射角最好取30度至65度之间，因为入射角太大接收喇叭有可能直接接收入射波，同时应注意系统的调整和周围环境的影响。
3、布拉格衍射实验中两个喇叭口的安置同反射实验一样。
模拟具体球应用模片调得上下应成为一方形点阵，各金属球点阵间距相同。
模拟晶片架上的中心孔插在一专用支架上，将支架放至平台上时，应让晶体的中心轴与转动轴重合。
并使所研究的晶面（100）法线正对小平台上的零刻度线。
为了避免两喇叭之间波的直接入射，入射角 取值范围最好在30度到60度之间，寻找一级衍射最大。
数据分析：1、微波源基本特性观测a)由实验观测结果知，随着功率的增大，接收到的信号越强b)随着入射波频率的增大，接收到的信号先强后弱。
当入射波频率达到接收器接受器件的固有频率时，信号达到极大值。
所以接收到的信号强度会先强后弱。
2、微波的反射（金属板）实验数据如下表：表1. 微波的反射角度测量实验数据以入射角为x轴，反射角为y轴，输入到origin里，做出图像如下：反射角（°） [2008-11-3 11:50 "/Graph1" (2454773)]Linear Regression for Data1_B:Y = A + B * XParameter Value Error ---------------------------------------- A -0.75084 0.88581B 1.03524 0.0184----------------------------------------R SD N P----------------------------------------0.99748 0.81018 18 <0.0001 ---------------------------------------- 图1. 微波反射定律的验证由origin 数据得： 直线斜率B=1.04±0.02，相对误差为1.9% 相关系数r =0.99748 又在origin 里，对Δθ进行统计得：Δθ=0.91±0.20，相对误差为21.9% 小结： 该实验从整体上看，即直线斜率B 近似为1，且误差较小。
微波的布拉格衍射实验原理
微波的布拉格衍射科学中要紧的事情与其说是发展新的事实，不如说是寻找出考虑这些事实的新思路----Sir William Larewance Bragg概述：1913年英国物理学家布拉格父子研究x射线在晶面上的反射时，得到了著名的布拉格公式，奠定了用x射线衍射对晶体结构分析的基础，并荣获了1915年的诺贝尔物理学奖。
衍射现象是所有波的共性，所以微波同样可以产生布拉格衍射。
微波的波长较x 射线的波长长7个数量级，产生布拉格衍射的“晶格”也比x射线衍射晶格大7个数量级。
通过“放大了的晶体”模拟晶体研究微波的布拉格衍射现象，使我们可以更直观地观察布拉格衍射现象，认识波的本质，也可以帮助我们了解晶体结构知识和x射线的晶体衍射理论，以及应用x射线衍射研究晶体结构的原理。
微波的布拉格衍射实验综合了波动学、晶体结构学的知识内容。
本实验用一束波长 3cm的微波代替x射线，观察它照射到人工制作的晶体模型时的衍射现象，用来模拟x 光在真实晶体上的布拉格衍射，验证布拉格公式，并通过精心实验设计，取得良好的验证结果。
相关知识和原理1．晶体结构晶体是原子、离子或分子在结晶过程中，按照一定的周期性在空间排列形成具有一定规则的几何外形的固体。
自然界的固体物质中，绝大多数是晶体。
晶体内部原子或分子排列的三维空间周期性结构是晶体最基本、最本质的特征，并使晶体具有均匀性、各向异性、有特定的对称性、能对x射线和电子束产生衍射效应等通性。
晶体的性质和原子在晶格中的排列的对称性有关。
描述晶体结构的基本参数有晶面，晶格常数和晶面指数。
晶面：通过晶体中原子中心的平面；晶体在自发生长过程中可发育出由不同取向、彼此相互平行的晶面。
晶面指数：是晶面在3个结晶轴上的截距系数的倒数比，表示晶面的取向，用括弧表示(n1,n2,n3)，其中n1,n2,n3为晶面指数。
这里仅介绍最简单的晶体结构，即简单立方点阵结构，如图1所示。
其（100）晶面的法线指向x轴方向，晶面指数为：n1=1，n2=0，n3=0；（110）面的法线指向沿坐标平面中正方形的对角线方向，晶面指数为：n1=1，n2=1，n3=0；（111）面的法线沿正立方体的体对角线方向，晶面指数为：n1=1，n2=0，n3=1。
布拉格衍射
微波布拉格(Bragg)衍射用微波代替X光波做布拉格衍射实验，使得了解晶格结构对波的衍射更为直观，而且对晶体的各个不同平面族赋予了几何直观性。
本实验仿照X射线通过晶体后的衍射，利用微波观察“放大了的晶体”——模拟晶体对波的衍射，并用这个装置可以测定模拟简单立方体晶体的晶格常数，并得到晶体平面族的衍射强度I随衍射角θ变化的分布曲线。
一、实验原理1．布拉格定律1912年，布拉格根据晶体内部原子平面族对入射波的反射，推导出说明X射线衍射效应的关系式。
（1）不论入射角取何种数值，在同一族中的由衍射中心阵列组成的每个单独的平面都起着平面镜的作用。
只有当反射角(即衍射角)等于入射角时，才有可能使反射波相互加强而产生最大强度。
在原子平面反射的情形下，角θ是入射束或反射束与该平面之间的夹角，不是通常光学中所指射线和平面法线之间的夹角。
（2）当一辐射束投向一族平面时，每一平面将反射一部分能量。
如图1所示，虚线相当于简单立方某一平面族，如果从O和Q发出反射波同相(相长干涉)，则路程差θPQ=+2dQRsin必须等于波长的整数倍，即θ (1)2==nndλsin,1,2,3路程长度NQT比MOS长了波长的整数倍，式中d是某一平面族相邻平行平面间的垂直距离。
图1 布拉格衍射示意图方程(1)就是布拉格定律，它决定晶体平行平面对波的衍射。
与对任何角度θ都能反射的平面镜不同，只有当θ取某些特殊数值时，才能满足布拉格定律，并产生相长干涉。
2、简立方晶体结构图2所示为一简单立方晶体的几族平面，可知在同一晶体中存在着不同d 值的平面族，当平面间距d 减小时，由于在平面单位面积上衍射中心数目的减小，使衍射波强度随着减小，即当d 减小时，反射变弱。
对于更复杂的晶体结构来说，这不是普遍正确的。
为了辨别不同的晶面，采用“晶面指数”(也称为密勒指数)表示。
设特定取向平面与三个坐标轴的截距分别为：z y x ,,(以三个方向上晶胞000,,c b a 为测量单位，对简单立方晶体000c b a ==)，如图2（b ）所示，2,4,3===z y x 的平面，求密勒指数时，取各值倒数，通分后，去掉分母，并加以括号(hkl )表示，具体做法如下：)436(126123124214131111===z y x 因此该平面的密勒指数(hkl )为(436)。
布拉舍实验报告
一、实验目的通过布拉格衍射实验，了解布拉格衍射的基本原理，掌握X射线衍射的基本方法，学会利用X射线衍射分析晶体结构，并加深对晶体学知识的理解。
二、实验原理布拉格衍射是指当X射线照射到晶体上时，由于晶体中原子排列的周期性，X射线会发生衍射现象。
根据布拉格定律，衍射条件可以表示为：\[ 2d\sin\theta = n\lambda \]其中，\( d \) 为晶面间距，\( \theta \) 为入射角，\( n \) 为衍射级数，\( \lambda \) 为X射线的波长。
通过测量衍射角 \( \theta \) 和已知波长 \( \lambda \)，可以计算出晶面间距\( d \)，从而推断出晶体的结构。
三、实验器材1. X射线衍射仪2. 晶体样品3. 计算器4. 测量尺5. 数据记录表四、实验步骤1. 将晶体样品固定在X射线衍射仪的样品架上。
2. 调整X射线衍射仪，使X射线束垂直照射到晶体样品上。
3. 打开X射线衍射仪，记录衍射图谱。
4. 根据衍射图谱，测量各个衍射峰的衍射角 \( \theta \)。
5. 利用布拉格定律，计算出晶面间距 \( d \)。
6. 根据晶面间距 \( d \)，推断出晶体的结构。
五、实验结果与分析1. 实验数据：| 衍射峰 | 衍射角 \( \theta \) (°) | 晶面间距 \( d \) (Å) || ------ | ------------------------ | --------------------- || 1 | 15.0 | 2.3 || 2 | 25.0 | 1.8 || 3 | 35.0 | 1.5 |2. 分析：根据实验数据，我们可以计算出晶体的晶面间距。
通过对比标准晶体数据，我们可以推断出实验晶体的结构。
例如，若实验晶体的晶面间距与立方晶系中某晶体的晶面间距相匹配，则可判断实验晶体为立方晶系。
六、实验结论通过布拉格衍射实验，我们成功了解了布拉格衍射的基本原理，掌握了X射线衍射的基本方法，并利用实验数据推断出晶体的结构。
X射线衍射实验
X 射线布拉格衍射实验一、 实验目的1) 观察用X 射线对NaCl 单晶的Bragg 衍射。
2) 确定X 射线αK 和βK 线的波长。
3) 验证Bragg 衍射定律 4) 明确X 射线的波长的性质。
二、 实验装置德国莱宝教具公司生产的X 射线装置是用微处理器控制的可进行多种实验的小型X 射线装置。
该装置的高压系统、X 光管和实验区域被完全密封起来, 正面装有两扇铅玻璃门,当它们其中任意一扇被打开时会自动切断高压, 具有较大的安全性。
其测量结果通过计算机实时采集和处理, 使用极其方便。
本实验所用装置为554 81X-RAY APPARATUS 。
在X 射线装置中, 左侧上方是控制面板, 其下方是连接面板。
中间是X 光管室, 装有Mo （钼）阳极的X 光管, 其高度可通过底部的调解螺杆进行调整。
右面是实验区域, 如图1所示, 其中左边装有准直器和锆滤片；中间是靶台, NaCl 和LiF 单晶就安装在靶台上；右边是测角器, 松开锁定杆可调整测角器的位 图1 实验区域图置, 端窗型G-M 计数管也安装在测角器上。
X 射线装置的左侧面是主电源开关, 右侧面有一圆形的荧光屏, 它是一种表面涂有荧光物质的铅玻璃平板, 用于在“透照法”实验中观察X 光线, 平时用盖板罩起来以避免损坏荧光物质。
其下方是空通道, 它构成实验区域内外沟通的渠道, 被设计成迷宫, 以不使X 射线外泄。
装置的底部有四个脚, 上方有两个提手柄。
如图2, 是控制面板的示意图。
其中b1是显示位置, 其顶部显示当前计数率, 底部显示所用键的设置参数。
在“耦合”模式下, 靶的角度位置显示在显示区域的底部而顶部则显示传感器的计数率与角度位置。
b2是调节旋钮, 所有的参数设置均通过它来调节。
b3是参数选择区域, 它们是：U （管电压）、I （管电流）、△t （测量时间）、△β（测角器转动的角 步幅）、β（测角器的转动范围, 即上限角和下限角）。
b4扫描模式区域, 共有SENSOR （传感器）、TARGET （靶）和COUPLED （耦合, 即传感器和靶以2：1的方式运动）三种模式, ZERO 按钮用于复位到系统的零位置。
实验六 布拉格衍射实验
实验六布拉格衍射实验一、实验目的1、培养综合性设计电磁波实验方案的能力2、验证电磁波的布拉格方程二、实验设备S426 型分光仪三、实验原理任何的真实晶体，都具有自然外形和各向异性的性质，这和晶体的离子、原子或分子在空间按一定的几何规律排列密切相关。
晶体内的离子、原子或分子占据着点阵的结构，两相邻结点的距离叫晶体的晶格常数。
真实晶体的晶格常数约在10 厘米的数量级。
X 射线的波长与晶体的常数属于同一数量级。
实际上晶体是起着衍射光栅的作用。
因此可以利用X 射线在晶体点阵上的衍射现象来研究晶体点阵的间距和相互位置的排列，以达到对晶体结构的了解。
仿照X 射线入射真实晶体发生衍射的基本原理，人为制做了一个方形点阵的模拟晶体，以微波代替X 射线，使微波向模拟晶体入射，观察从不同晶面上点阵的反射波产生干涉应符合的条件。
这个条件就是布拉格方程：当波长为λ的平面波射到间距为a 的晶面上，入射角为θ，当满足条件nλ=2aCOSθ时为整数）（n ，发生衍射。
衍射线在所考虑的晶面反射线方向。
在一般的布拉格衍射实验中采用入射线与晶面的夹角（即通称的掠射角）α，这时布拉格方程即为nλ=2asinα。
四、实验内容及步骤1、设计利用S426 型分光仪演示电磁波布拉格衍射现象的方案；2、根据设计的方案，布置仪器，验证布拉格方程。
验证布拉格公式实验前，应该用间距均匀的梳形叉从上到下逐层检查晶格位置上的模拟铝球，使球进入叉槽中，形成方形点阵。
模拟晶体架的中心孔插在支架上，支架插入与度盘中心一致的销子上，同时使模拟晶体架下面小圆盘的某一条刻线与度盘上的0°刻线重合。
由已知的晶格常数 a 和微波波长λ，并根据公式可以算出（100）面衍射极大的入射角β，测量估算值附近且满足入射角等于反射角条件β 与衍射强度I 的关系曲线，写出衍射极大的入射角与理论结果进行比较、分析与讨论。
五、实验数据λ=32mm；a=4cm由nλ=2aCOSθ得n=1时，θ=66.4º，n=2时，θ=36.8º，即实际值与理论值相近，故有布拉格方程nλ=2asinα成立。
微波布拉格衍射实验报告
微波布拉格衍射实验报告姓名___ ____ 学号--- ————日期_____________ 指导教师__________微波的布拉格衍射1. 了解布拉格衍射原理和晶体结构知识，利用微波在模拟晶体上的衍射验证布拉格公式；2. 了解并学习微波分光仪的结构和微波器件的使用。
微波分光仪，模拟晶体，梳片；晶体对x射线的衍射实质是晶体每个格点上的原子产生的散射波的相干叠加：同一晶面上各个原子发出的散射波相干叠加，形成晶面的衍射波；同一晶面族的不同晶面的衍射波之间相干叠加。
对于同一晶面，各原子散射波相干叠加的结果遵从反射定律，即反射角等于入射角，如图2所示。
由于晶面间距为d的相邻晶面之间反射波的光程差为2dsin?，则形成干涉极大的条件为：2dsin? = k? k =1,2,3…式即为晶体衍射的布拉格条件。
改用入射角? 表示，则式可写为：dcos? = k? k=1,2,3…布拉格公式给出衍射波极大的入射角与衍射角方向，由I的极大值所对应的，可求出晶面间距d；或已知晶面间距d，来计算I极大所对应的?。
1.估算理论值由已知的晶格常数 a 和微波波长λ，根据式dcosβ =kλ估算出面和面衍射极大的入射角β2.分别测量和两个晶面的衍射波强度和衍射角，绘制b ~I曲线；3. 衍射角测量范围：15-80o，每隔3-o测一个；在衍射极大附近每隔 1 o 测一个；4.. 重复操作2.要求角度从小到大和从大到小测量次；5. 验证布拉格衍射公式，即将测量量与理论计算结果进行比较验证。
n=I1/μI2/μβ/° A A 110 10 1050082294026026118480 110906011641056662688801005200 1217I/μA1.1098.511111.8.5.14.50.53299.514.5n= β/°1205040502466050805μA1 1 1 12666210 100μA1 1 11020210 100 μA1 1 1.11.484622.1.1100I1/I2/Io/n=面d=a=4cm λ=3.3cm dcos? = k? k =1, 突然增大，且一直增大，可推知由于微波发射装置与接收装置处于近似平行状态，所以此时电流突然增大不是由于衍射造成的，而是微波直接将能量传给接收装置，能量损耗较小，电流才突然增大的。
布拉格衍射的实验报告
一、实验目的1. 理解布拉格衍射原理和晶体结构知识；2. 利用微波在模拟晶体上的衍射验证布拉格公式；3. 了解并学习微波分光仪的结构和微波器件的使用。
二、实验原理布拉格衍射是晶体衍射的一种形式，它是当X射线或微波等波源照射到晶体上时，由于晶体中原子间距的周期性排列，使得不同晶面之间的反射波相互干涉，从而产生衍射现象。
布拉格衍射的原理可以用布拉格公式表示：2dsinθ = nλ其中，d为晶面间距，θ为入射角，λ为入射波的波长，n为衍射级数。
三、实验仪器1. 微波分光仪；2. 模拟晶体；3. 梳片；4. 秒表；5. 记录本。
四、实验步骤1. 将模拟晶体放置在微波分光仪的样品架上；2. 调整微波分光仪的频率，使其接近模拟晶体的特征频率；3. 使用梳片调节入射角θ，观察微波在模拟晶体上的衍射现象；4. 记录不同入射角θ下的衍射强度；5. 利用布拉格公式计算晶面间距d；6. 比较实验值与理论值，分析误差来源。
五、实验数据及处理1. 实验数据：入射角θ（°） | 衍射强度I--------------|----------0 | 015 | 0.530 | 1.045 | 1.560 | 2.075 | 1.590 | 1.02. 数据处理：根据布拉格公式，计算不同入射角θ下的晶面间距d：当θ=15°时，d = λ / (2sinθ) = 0.023m当θ=30°时，d = λ / (2sinθ) = 0.015m当θ=45°时，d = λ / (2sinθ) = 0.011m当θ=60°时，d = λ / (2sinθ) = 0.009m当θ=75°时，d = λ / (2sinθ) = 0.008m当θ=90°时，d = λ / (2sinθ) = 0.007m六、结果分析1. 实验结果与理论值基本吻合，说明布拉格衍射实验原理正确；2. 实验过程中，入射角θ对衍射强度I有显著影响，符合布拉格公式；3. 实验过程中，存在一定的误差，主要来源于入射角θ的测量误差、微波分光仪的精度等。
X射线的布拉格衍射和康普顿散射实验报告
实验名称：X射线的布拉格衍射X射线的康普顿散射学院：班级：姓名：学号：一、实验目的1. 了解X射线的布拉格衍射与康普顿散射的原理2. 学会测量X射线特征谱线的波长3. 学会测量康普顿位移二、实验仪器名称X光发射仪、NaCl单晶、LiF单晶、Zr，Cu滤波片三、实验原理1.X射线衍射（1）X射线衍射的基本原理：当一束单色X射线入射到晶体时，由于晶体是由原子规则排列成的晶胞组成，这些规则排列的原子间距离与入射X射线波长有X射线衍射分析相同数量级，故由不同原子散射的X射线相互干涉，在某些特殊方向上产生强X射线衍射，衍射线在空间分布的方位和强度，与晶体结构密切相关。
（2）布拉格方程的导出如图1，当X射线投射到晶体上时，可使晶体内部的平面点阵产生散射现象，全部散射线又干涉形成衍射条纹。
设相邻散射平面点阵的间距为d，从两相邻平面点阵散射出来的X 射线之间的光程差为2dsinθ，所以相干加强的条件为2d sinθ=kλ ( k=1,2,3,…)其中，λ为X射线的波长，θ为掠射角，k为干涉级数。
上式为布拉格衍射公式，即微波布拉格衍射实验的基本公式。
图12.X射线的康普顿散射（1）康普顿效应：散射光中除了有原波长l0的x光外，还产生了波长l>l0 的x光，其波长的增量随散射角的不同而变化。
当X射线或伽马射线的光子跟物质相互作用，因失去能量而导致波长变长的现象。
相应的还存在逆康普顿效应——光子获得能量引起波长变短。
（2）康普顿频移公式的导出由光电效应可知，电子在原子中的束缚能只相当于紫外光子的能量，比X光子的能量小得多。
于是，康普顿效应可看作X光子与自由电子的散射，电子在散射前静止。
设光子在散射前后的能量和动量分别为(p0,E0)和(p,E)，电子在散射后获得动量p e和动能E k，散射光子和电子动量入射光子动量的夹角分别为θ和φ。
根据动量守恒和能量守恒可得p e2=p02+p2−2p0p cosθ(1)E0−E=E k(2) 由此可解得∆λ=λ−λ0=λe(1−cosθ)(3)λe=ℎ=0.02426Å(4)m e c式(3)称为康普顿方程。
布拉格衍射的实验报告
布拉格衍射的实验报告布拉格衍射的实验报告引言：布拉格衍射是一种重要的物理现象，它是由英国科学家布拉格父子在1912年首次发现的。
该实验不仅对于理解晶体结构和X射线衍射的原理有着重要意义，也为现代物理学的发展做出了巨大贡献。
本实验旨在通过布拉格衍射的实验，探索晶体的结构以及衍射现象的本质。
实验步骤：1. 实验准备在实验开始之前，我们准备了一台X射线发射装置、一块单晶样品以及一块X射线探测器。
确保实验室环境安全，并佩戴好防护眼镜。
2. 调整仪器首先，我们调整了X射线发射装置，使其能够发射出稳定的X射线束。
然后，将单晶样品放置在适当的位置，并调整探测器的位置，使其与样品保持适当的距离。
3. 开始实验打开X射线发射装置，发射出一束X射线，照射到单晶样品上。
X射线经过样品后，会产生衍射现象，形成一系列衍射斑点。
这些斑点的位置和强度可以通过X射线探测器进行测量和记录。
4. 数据处理将探测器测得的数据导入计算机，利用衍射原理进行数据处理。
根据布拉格方程，我们可以计算出晶格常数和晶体的结构信息。
实验结果：通过实验，我们得到了一系列衍射斑点的位置和强度数据。
利用这些数据，我们成功计算出了样品的晶格常数以及晶体的结构信息。
这些结果与已知的晶体结构相吻合，验证了布拉格衍射理论的正确性。
讨论与分析：布拉格衍射实验的成功表明，X射线在晶体中的衍射现象与光的衍射有着相似的原理。
通过分析衍射斑点的位置和强度，我们可以了解到晶体的周期性结构以及原子的排列方式。
这对于研究晶体的物理性质和材料科学的发展具有重要意义。
此外，布拉格衍射实验也为X射线衍射技术的应用提供了基础。
X射线衍射技术在材料科学、生物学、化学等领域有着广泛的应用。
通过衍射技术，我们可以研究材料的晶体结构、分子结构以及生物大分子的三维结构，为科学研究和工程应用提供了重要的手段。
结论：通过布拉格衍射实验，我们深入理解了晶体的结构以及X射线的衍射原理。
布拉格衍射不仅为物理学的发展做出了重要贡献，也为材料科学和其他领域的研究提供了重要工具。
布拉格衍射实验与结果分析
布拉格衍射实验与结果分析在材料科学与物理学领域中，布拉格衍射实验是一种广泛应用的技术，通过这种实验方法可以分析晶体结构和物质的性质。
本文将介绍布拉格衍射实验的基本原理、实验过程以及结果分析。
布拉格衍射原理布拉格衍射是由物理学家威廉·亨利·布拉格在1913年提出的一种衍射现象。
当入射X射线或中子束照射到晶体上时，晶体中的原子排列会引起入射束的衍射，形成一系列衍射峰。
这些衍射峰的位置和强度可以提供关于晶体结构的重要信息。
布拉格衍射实验步骤1.准备晶体样品：首先需要获得适合进行布拉格衍射实验的晶体样品，通常是单晶或多晶样品。
2.设置X射线或中子束：将X射线或中子束照射到晶体样品上，选择合适的入射角度和波长。
3.检测衍射信号：利用衍射仪器检测并记录晶体样品上的衍射信号。
4.数据分析：对衍射信号进行处理和分析，确定衍射峰的位置和强度。
5.结果解释：根据得到的衍射图谱，可以推断出晶体的结构信息。
布拉格衍射结果分析通过布拉格衍射实验得到的数据可以提供丰富的信息，包括晶格常数、晶体结构、结晶品质等方面的性质。
根据衍射峰的位置和强度，可以进行以下结果分析：1.晶格常数计算：利用布拉格公式和衍射峰的位置信息，可以计算出晶格常数，这是晶体结构分析的基础参数。
2.晶体结构分析：通过衍射峰的位置和相对强度，可以确定晶体的空间对称性和原子排列方式，进而确定晶体结构。
3.晶体缺陷检测：衍射实验还可以用于检测晶体中的缺陷或杂质，通过衍射峰的形状和位置可以分析晶体缺陷的性质和分布。
4.应变分析：布拉格衍射实验还可以用于测量材料中的应变情况，通过衍射峰的偏移可以推断晶格的应变程度和类型。
结论布拉格衍射实验是一种有效的方法，可以用于分析晶体结构和物质性质。
通过实验数据的分析，可以得到丰富的结构信息，有助于深入理解材料的性质和行为。
进一步的研究可以将布拉格衍射技术应用于更广泛的领域，促进材料科学和物理学的发展。
布拉格衍射实验与结果分析
布拉格衍射实验与结果分析布拉格衍射是物理学中一项重要实验，通过该实验可以研究晶体结构以及材料的衍射性质。
本文将介绍布拉格衍射实验的基本原理、实验步骤以及结果分析。
布拉格衍射实验原理布拉格衍射实验是基于X射线衍射原理的。
当X射线入射到晶体表面时，晶体中的原子会对X射线进行衍射，形成强度分布规律。
布拉格方程描述了晶体中原子排列结构和衍射现象之间的关系： \[ n\lambda = 2d\sin\theta \] 其中，n为衍射级数，$\\lambda$为X射线波长，d为晶面间距，$\\theta$为入射角。
布拉格衍射实验步骤1.样品制备：首先准备需要研究的晶体样品。
2.X射线衍射实验装置搭建：搭建X射线衍射仪，包括X射线管、样品架、衍射仪器等。
3.调整仪器：调整X射线管的电压和电流，调整样品架的位置和角度。
4.进行衍射测量：记录不同衍射级数的强度分布。
5.数据处理：根据实验数据进行计算和分析。
布拉格衍射实验结果分析通过布拉格衍射实验，可以得到晶体的衍射图样。
通过分析衍射图样的强度分布和衍射角度，可以得到晶体的晶面间距和原子排列规律。
实验结果解释：根据布拉格方程，可以确定晶面间距d，从而推断晶体的晶格结构。
实验误差分析：实验中可能存在仪器误差、样品制备误差等，需要考虑这些误差对结果的影响。
结果应用：布拉格衍射实验在材料科学、固体物理学等领域有着重要应用，可以帮助研究材料的晶体结构和性质。
结论布拉格衍射实验是一种重要的实验方法，通过该实验可以深入研究晶体结构和衍射现象。
实验结果分析可以为材料科学和固体物理学的研究提供重要线索和数据支持。
布拉格衍射实验报告
布拉格衍射实验报告布拉格衍射实验报告引言：布拉格衍射实验是物理学中一项重要的实验，它通过研究光的衍射现象，揭示了物质的晶体结构和波粒二象性的奥秘。
本报告将介绍布拉格衍射实验的原理、实验装置和实验结果，并探讨其在科学研究和技术应用中的重要性。
一、实验原理布拉格衍射实验基于光的波动性和晶体的周期性结构。
当入射光线照射到晶体表面时，会发生衍射现象，即光波在晶体中发生弯曲和干涉。
根据布拉格定律，入射光线与晶体晶面之间的夹角和入射波长决定了衍射的角度和强度。
二、实验装置布拉格衍射实验需要使用光源、晶体样品和探测器。
光源可以是激光器或单色光源，用于发射单色光线。
晶体样品通常为单晶体或多晶体，具有规则的晶格结构。
探测器用于测量衍射光的强度和角度。
三、实验步骤1. 将光源对准晶体样品，并调整光源和样品之间的距离，使得入射光线垂直照射到样品表面。
2. 调整入射光的波长和晶体样品的角度，以观察到衍射光的出射。
3. 使用探测器测量不同角度下的衍射光强度，并记录下来。
4. 根据测量结果绘制衍射图谱，分析衍射峰的位置和强度。
四、实验结果在实验中，我们使用了激光器作为光源，单晶硅样品作为晶体样品。
通过调整激光器的波长和样品的角度，我们观察到了明显的衍射光。
使用探测器测量了不同角度下的衍射光强度，并绘制了衍射图谱。
衍射图谱显示出了一系列衍射峰，每个峰对应着不同的衍射角度。
根据布拉格定律，我们可以计算出晶格的间距。
通过进一步分析衍射图谱，我们可以获得晶体的结构信息，如晶格常数和晶面的取向。
五、实验意义布拉格衍射实验在科学研究和技术应用中具有重要意义。
首先，它为我们研究物质的晶体结构提供了一种直接的方法。
通过测量衍射图谱，我们可以确定晶体的晶格常数和晶面的取向，从而揭示物质的微观结构。
其次，布拉格衍射实验也在材料科学和纳米技术中得到广泛应用。
通过控制晶体的结构和晶格常数，我们可以改变材料的性质和功能，如调节光学、电子和磁性等特性。

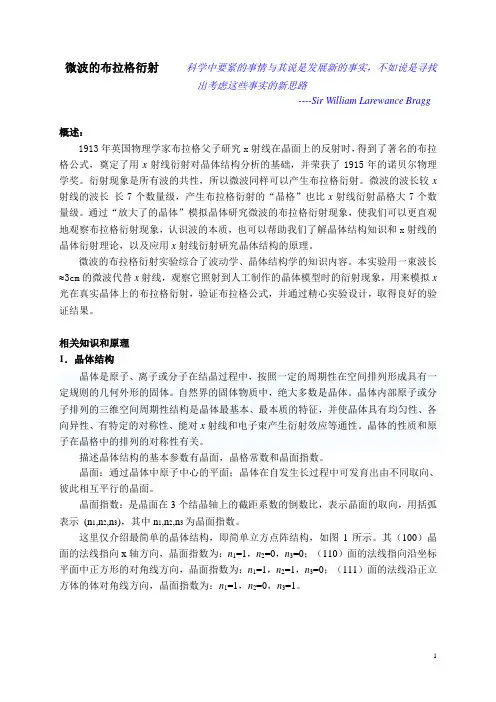

实验22微波的布拉格衍射实验
实验22微波的布拉格衍射实验一、实验原理1. 布拉格衍射布拉格衍射是由英国物理学家布拉格父子提出的。
他们在1912年利用晶体对X射线的衍射现象，提出了布拉格衍射理论。
该理论指出，当X射线或中性粒子束等波长很短的辐射与晶体相互作用时，可以在晶体内出现反射、折射、散射等现象，这些现象将产生一个复杂的波场分布，并且与其结构有关。
若一束单色光垂直地射入晶体表面，被晶体内部的原子散射后被接受器探测到时，检测到的光强度不仅仅与入射光波长有关，还与晶体中的平面间距及衍射方向有关。
当入射光波长与晶体中平面间距相等时，衍射现象将最为明显。
为探测布拉格衍射，可将晶体旋转到不同角度，通过检测器检测不同入射角度下的衍射光强度的变化，从而确定晶体的结构参数和晶体平面的间距。
2. 微波微波是指在大气压下的频率介于300MHz-300GHz之间的无线电波。
微波在通信、雷达、加热、烘干等方面都有广泛的应用。
由于微波的频率高、波长短，因此其能够在一些物体表面反射、折射、散射等，产生微波衍射现象。
利用微波衍射，同样可以研究物体的结构及其间距等参数。
在晶体中，当入射波长为λ、与晶体平面间距为d的晶体中，入射波与反射波形成的干涉条纹为顶点的夹角θ，满足以下布拉格衍射公式：nλ =2d sinθ公式中，n为整数，被称为衍射级别。
二、实验仪器1. 微波源2. 微波器件3. 信号检测仪4. 测量仪表三、实验步骤1. 将微波源连接至微波器件，将微波器件的输出口连接至信号检测仪，调整微波源和微波器件，使其产生稳定的微波信号。
2. 选取样品晶体，将其放置在微波器件的透明玻璃窗口上，并用固定夹将其夹紧，注意样品晶体的方向性。
3. 转动微波器件，使其角度在0-360度范围内变化，记录不同角度下的微波信号强度，制作角度强度曲线。
4. 利用公式计算晶体平面间距d，从角度强度曲线中测量两个相邻的衍射峰的夹角θ。
根据公式计算出晶体平面间距d。
5. 可以通过测量晶体阳极X射线，确定晶体的晶体结构和晶体平面方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微波天线实验报告 实验题目：布拉格衍射实验成 绩：
学生姓名：学 号：
指导教师：学院名称：
专业：年 级 ：
实验时间：年月日时分 实 验 室：
一、 实验目的
1、观察微波通过晶体模型的衍射现象。
2、验证电磁波的布拉格方程。
二、实验设备与仪器
DH926B 型微波分光仪，喇叭天线，DH1121B 型三厘米固态信号源，计算机
三、实验原理
微波布拉格衍射
本实验是仿照X 射线入射真实晶体发生衍射的基本原理，人为的制作了一个方形点阵的模拟晶体，以微波代替X 射线，使微波向模拟晶体入射，观察从不同晶面上点阵的反射波产生干涉应符合的条件，这个条件就是布拉格方程，即当微波波长为λ的平面波入射到间距为a （晶格常数）的晶面上，入射角为θ，当满足条件θλaCos n 2=时（n 为整数），发生衍射，衍射线在所考虑的晶面反射线方向。
而在一般的布拉格衍射实验中采用入射线与晶面的夹角（即通称的掠射角）α，
这时布拉格方程为αλaSin n 2=。
我们这里采用入射线与晶面法线的夹角（即通称的入射角），是为了在实验时方便。
因为当被研究晶面的法线与分光仪上度盘的00刻度一致时，入射线与反射线的方向在度盘上有相同的示数，不容易搞错，操作方便。
本实验使用的3cm 波长的微波和点阵常数为4cm 的简立方点阵模拟晶体，晶格格点上的粒子由小铝球组成，小铝球是微波的散射中心，能获得几个级次的反射，取决于所研究的平面族。
四、实验内容及步骤
1、按图1所示，连接仪器，调整系统。
图1 布拉格衍射实验的仪器布置
2、通过测量，及布拉格定律求出晶格常数。
（1）模拟晶体架下面圆盘的刻线要与模拟晶体（100）晶面的方向一致，并且指向度盘的0°刻度。
（2）测量（100）面衍射的一级与二级极大的掠射角1θ与2θ。
测角可以从20°
开始，旋转分度转台1°，记录一次微安表读数（注意：固定臂指针变化1°，旋转臂要在原位置基础上旋转2°）。
先测出一侧的1θ与2θ，再用同样方法测出
另一侧的1θ与2θ，取平均值。
（3）测量（110）晶面衍射的一级与二级极大的掠射角1θ与2θ，测角范围可在20°～60°区间，测量方法同（2）。
【注意】进行（100）、（110）面的测量，只要将模拟晶体架下圆盘刻度线分别调到指向0°和45°的位置即可。
（4）测量微波的波长
取下模拟晶体，把接收臂转动90°，按迈克尔逊干涉仪的形式装好平板玻璃分束器和铝板反射镜，并测量微波的波长，然后恢复微波衍射装置。
3、利用米尺直接测量各层中的球间距离，取平均，与上一项测量的“晶格常数”作比较。
五、实验数据处理
100面衍射图
110面衍射图
由实验数据可得，两侧发生衍射的角度大约在34°和65°附近。
根据布拉格方程
nλ=2aCOSθ，
将λ=32mm，a=40mm代入得：当n=1时，θ=66.42°；当n=2时，θ=36.87°.实验测得数据与理论计算值比较接近，可验证布拉格方程。
69°附近产生的峰值可能是由其他实验组影响造成的，不计入考虑。
由实验数据可得，发生衍射的角度大约在54°附近。
根据布拉格方程
nλ=2aCOSθ，
将λ=32mm，a=40mm代入得：当n=1时，θ=55.56°.实验测得数据与理论计算值比较接近，可验证布拉格方程。
六、思考题。
