风景园林工程设计文件编制深度规定

风景园林工程设计文件编制深度规定

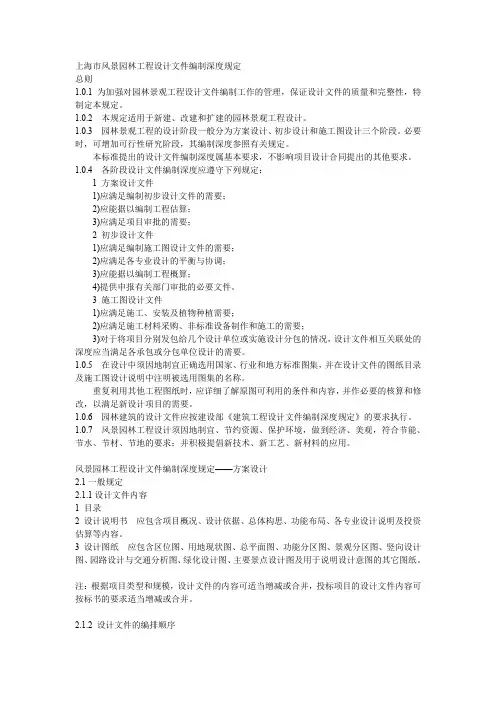

总则

1、0、1

为加强对园林景观工程设计文件编制工作得管理,保证设计文件得质量与完整性,特制定本规定。

1、0、2

本规定适用于新建、改建与扩建得园林景观工程设计。

1、0、3

园林景观工程得设计阶段一般分为方案设计、初步设计与施工图设计三个阶段。必要时,可增加可行性研究阶段,其编制深度参照有关规定。

本标准提出得设计文件编制深度属基本要求,不影响项目设计合同提出得其她要求。1、0、4

各阶段设计文件编制深度应遵守下列规定:

1 方案设计文件

1)应满足编制初步设计文件得需要;

2)应能据以编制工程估算;

3)应满足项目审批得需要;

2 初步设计文件

1)应满足编制施工图设计文件得需要;

2)应满足各专业设计得平衡与协调;

3)应能据以编制工程概算;

4)提供申报有关部门审批得必要文件。

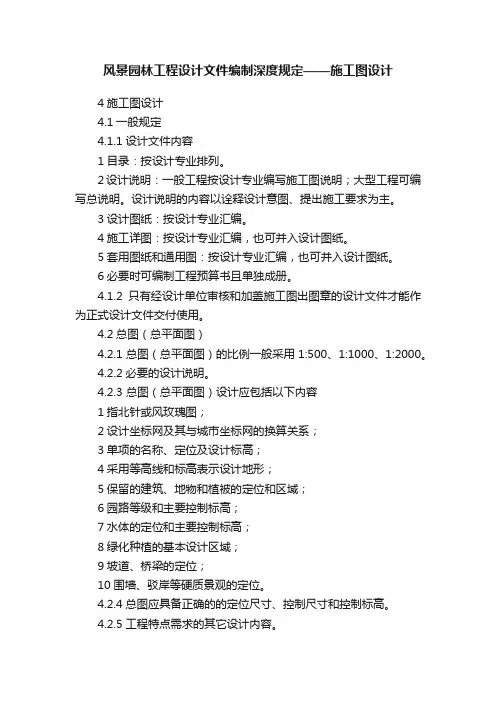

3 施工图设计文件

1)应满足施工、安装及植物种植需要;

2)应满足施工材料采购、非标准设备制作与施工得需要;

3)对于将项目分别发包给几个设计单位或实施设计分包得情况,设计文件相互关联处得深度应当满足各承包或分包单位设计得需要。

1、0、5

在设计中须因地制宜正确选用国家、行业与地方标准图集,并在设计文件得图纸目录及施工图设计说明中注明被选用图集得名称。

重复利用其她工程图纸时,应详细了解原图可利用得条件与内容,并作必要得核算与修改,以满足新设计项目得需要。

1、0、6

园林建筑得设计文件应按建设部《建筑工程设计文件编制深度规定》得要求执行。

1、0、7

风景园林工程设计须因地制宜、节约资源、保护环境,做到经济、美观,符合节能、节水、节材、节地得要求;并积极提倡新技术、新工艺、新材料得应用。

风景园林工程设计文件编制深度规定——方案设计

2、1一般规定

2、1、1设计文件内容

1 目录

2 设计说明书应包含项目概况、设计依据、总体构思、功能布局、各专业设计说明及投资估算等内容。

3 设计图纸应包含区位图、用地现状图、总平面图、功能分区图、景观分区图、竖向设计图、园路设计与交通分析图、绿化设计图、主要景点设计图及用于说明设计意图得其它图纸。

注:根据项目类型与规模,设计文件得内容可适当增减或合并,投标项目得设计文件内容可按标书得要求适当增减或合并。

2、1、2 设计文件得编排顺序

1 封面

2 设计资质

4 设计文件目录

5 设计说明

6 设计图纸

原则上按本规定第2、1、1条第三款所列图纸得顺序编排。

注1:投标项目可以按照标书要求制作。

2、2设计说明

2、2、1 现状概述

概述区域环境与设计场地得自然条件、交通条件以及市政公用设施等工程条件;简述工程范围与工程规模、场地地形地貌、水体、道路、现状建构筑物与植物得分布状况等。

2、2、2 现状分析

对项目得区位条件、工程范围、自然环境条件、历史文化条件与交通条件进行分析。

2、2、3 设计依据

列出与设计有关得依据性文件。

2、2、4 设计指导思想与设计原则

概述设计指导思想与设计遵循得各项原则。

2、2、5 总体构思与布局

说明设计理念、设计构思、功能分区与景观分区,概述空间组织与园林特色。

2、2、6 专项设计说明

1 竖向设计

2园路设计与交通分析

3绿化设计

4 园林建筑与小品设计

5 结构设计

6 给水排水设计

7 电气设计

2、2、7 技术经济指标

计算各类用地得面积,列出用地平衡表与各项技术经济指标;

2、2、8 投资估算

按工程内容进行分类,分别进行估算。

2、3设计图纸

2、3、1 区位图

标明用地在城市得位置与周边地区得关系,图纸比例不限。

2、3、2 用地现状图

标明用地边界、周边道路、现状地形等高线、道路、有保留价值得植物、建筑物与构筑物、

水体边缘线等。

2、3、3 总图(总平面图)

标明用地边界、周边道路、出入口位置、设计地形等高线、设计植物、设计园路铺装场地;标明保留得原有园路、植物与各类水体得边缘线、各类建筑物与构筑物、停车场位置及范围。标明用地平衡表、比例尺、指北针、图例及注释。图纸比例同现状图。

2、3、4 功能分区图或景观分区图

用地功能或景区得划分及名称。图纸比例不限。

2、3、5园路设计与交通分析图

标明各级道路、人流集散广场与停车场布局;分析道路功能与交通组织、。图纸比例同总平面图,交通分析图可与园路设计图分别绘制。

2、3、6 竖向设计图

标明设计地形等高线与原地形等高线;标明主要控制点高程;标明水体得常水位、最高水位与最低水位、水底标高;绘制地形剖面图。

2、3、7 绿化设计图

标明植物分区、各区得主要或特色植物(含乔木、灌木);标明保留或利用得现状植物;标明乔木与灌木得平面布局。

2、3、8 主要景点设计图

2、3、9 其它必要得图纸

风景园林工程设计文件编制深度规定

——初步设计

3、1一般规定

3、1、1设计文件内容

1目录。

2设计说明书:包括设计总说明、各专业设计说明。

3设计图纸:按设计专业汇编。

4工程概算书。

注:初步设计文件应包括主要设备或材料表、苗木表。

3、1、2设计文件得编排顺序

1封面:写明项目名称、编制单位、编制年月。

2扉页:写明编制单位法定代表人、技术总负责人、项目总负责人与各专业负责人得姓名,并经上述人员签署或授权盖章。

3设计文件目录。

4设计说明。

5设计图纸(可单独成册)。

6概算书(可单独成册)。

3、1、3只有经设计单位审核与加盖初步设计出图章得设计文件才能作为正式设计文件交付使用。

注:1对于规模较大、设计文件较多得项目,设计说明书与设计图纸可按专业成册;

2单独成册得设计图纸应有图纸总封面与图纸目录;

3各专业负责人得姓名与署名也可在本专业设计说明得首页上标明。

3、2设计总说明
