三点式动平衡方法

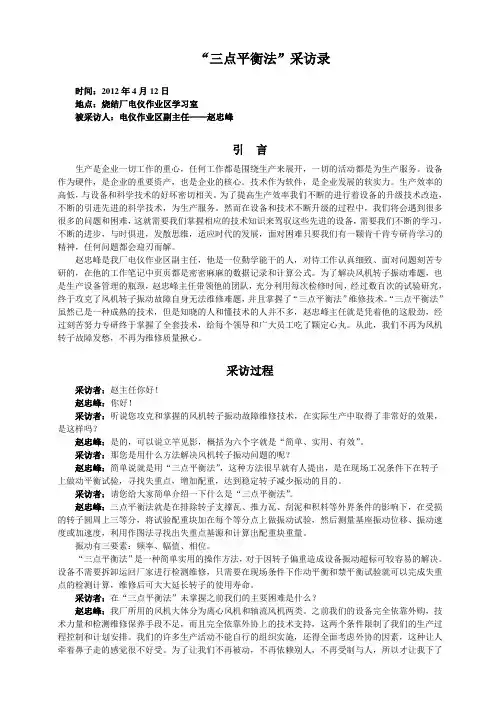

三点平衡法采访录
“三点平衡法”采访录时间：2012年4月12日地点：烧结厂电仪作业区学习室被采访人：电仪作业区副主任——赵忠峰引言生产是企业一切工作的重心，任何工作都是围绕生产来展开，一切的活动都是为生产服务。
设备作为硬件，是企业的重要资产，也是企业的核心。
技术作为软件，是企业发展的软实力。
生产效率的高低，与设备和科学技术的好坏密切相关。
为了提高生产效率我们不断的进行着设备的升级技术改造，不断的引进先进的科学技术，为生产服务。
然而在设备和技术不断升级的过程中，我们将会遇到很多很多的问题和困难，这就需要我们掌握相应的技术知识来驾驭这些先进的设备，需要我们不断的学习，不断的进步，与时俱进，发散思维，适应时代的发展，面对困难只要我们有一颗肯干肯专研肯学习的精神，任何问题都会迎刃而解。
赵忠峰是我厂电仪作业区副主任，他是一位勤学能干的人，对待工作认真细致、面对问题刻苦专研的，在他的工作笔记中页页都是密密麻麻的数据记录和计算公式。
为了解决风机转子振动难题，也是生产设备管理的瓶颈，赵忠峰主任带领他的团队，充分利用每次检修时间，经过数百次的试验研究，终于攻克了风机转子振动故障自身无法维修难题，并且掌握了“三点平衡法”维修技术。
“三点平衡法”虽然已是一种成熟的技术，但是知晓的人和懂技术的人并不多，赵忠峰主任就是凭着他的这股劲，经过刻苦努力专研终于掌握了全套技术，给每个领导和广大员工吃了颗定心丸。
从此，我们不再为风机转子故障发愁，不再为维修质量揪心。
采访过程采访者：赵主任你好！赵忠峰：你好！采访者：听说您攻克和掌握的风机转子振动故障维修技术，在实际生产中取得了非常好的效果，是这样吗？赵忠峰：是的，可以说立竿见影，概括为六个字就是“简单、实用、有效”。
采访者：那您是用什么方法解决风机转子振动问题的呢？赵忠峰：简单说就是用“三点平衡法”，这种方法很早就有人提出，是在现场工况条件下在转子上做动平衡试验，寻找失重点，增加配重，达到稳定转子减少振动的目的。
三点现场动平衡法在汽车NVH中的应用
，
三点现场 动平衡法在汽 车 Ｎ Ｈ中的应用 Ｖ
张军辉
（ 广西 工业 职业技 术学 院 ， 西 南 宁 ５００ ） 广 ３０ １
摘 要： 将三点现场动 平衡 法应用 于汽 车 ＮＶＨ的 改进 中， 将整 车做 现场动平衡 以消除 因汽车 高速行 驶传动轴 不平衡
（） ４ 选择一块合适 的试重 ，安装到转子点 处 ， 此 处 可 参 考 计 算 试 加 配 重 的公 式 。试 加 配 重
ＴＷ ＝ ２ ． ８３ ５ｇ。
（ ） 动转 子 达 到正 常工 作转 速 ， 量并 记 录此 ５启 测
一 一
来源于传动轴 的转动 ，其振动频谱典型特征为不平 衡 问题 ， 常 是较 高 的转频 振 动 占主导 ， 通 一般 其 转频 ２ 三点现场动 平衡操作 法 振动成份大于或等于其通频振动的 ８％以上。 ０ （ ）以整 车 ５档 时 速 １０ｋ ｈ为例 ， 动 轴 工 １ １ ｍ／ 转 如 果 一 根轴 的质 心 、几何 中心 线 和旋 转 中心线 作转速启动转子 ， 测量和记录原始振动幅值为 ０。 ’ 都重合 ， 而且在运动过程中没有任何弯曲， 那么这根 ０。 １ ２ ｍ ＝ ５ 轴就不会产生离心力 ，即对支撑的轴承就不施加任 （１ ０’ ２ 以 为半径 ， 画圆 ， 图 １ 如 所示为半 径 ， 画圆 。 何 力 ， 么 这 根 轴 就 是 完 美 的 ， 实 际上 并 非 如 此 。 那 但 由于 质 心偏 离 旋 转 中心 ， 何 中心 偏 离旋 转 中 心 ， 几 轴 不对称 以及轴本身的弹性引起 的弯曲变形 和轴与轴 之 间的偏差 与间隙等情况 ，使得轴在运转过程 中产 生径向跳动 。 从而将振动传递到车身 。 多种 原 因 会 引 起 转 子 某 种 程 度 的不 平 衡 问 题 ， 分 布 在转 子上 的所有 不 平 衡矢 量 的 和 ，可 以认 为是 图 １ 原 始 振 幅 图

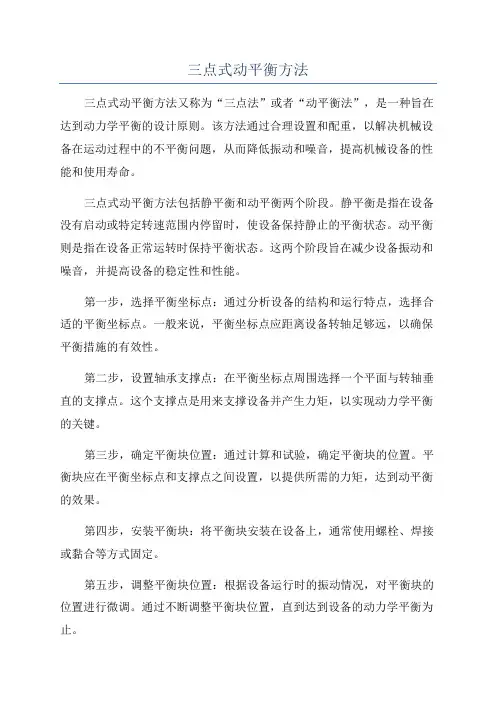

三点式动平衡方法
三点式动平衡方法三点式动平衡方法又称为“三点法”或者“动平衡法”，是一种旨在达到动力学平衡的设计原则。
该方法通过合理设置和配重，以解决机械设备在运动过程中的不平衡问题，从而降低振动和噪音，提高机械设备的性能和使用寿命。
三点式动平衡方法包括静平衡和动平衡两个阶段。
静平衡是指在设备没有启动或特定转速范围内停留时，使设备保持静止的平衡状态。
动平衡则是指在设备正常运转时保持平衡状态。
这两个阶段旨在减少设备振动和噪音，并提高设备的稳定性和性能。
第一步，选择平衡坐标点：通过分析设备的结构和运行特点，选择合适的平衡坐标点。
一般来说，平衡坐标点应距离设备转轴足够远，以确保平衡措施的有效性。
第二步，设置轴承支撑点：在平衡坐标点周围选择一个平面与转轴垂直的支撑点。
这个支撑点是用来支撑设备并产生力矩，以实现动力学平衡的关键。
第三步，确定平衡块位置：通过计算和试验，确定平衡块的位置。
平衡块应在平衡坐标点和支撑点之间设置，以提供所需的力矩，达到动平衡的效果。
第四步，安装平衡块：将平衡块安装在设备上，通常使用螺栓、焊接或黏合等方式固定。
第五步，调整平衡块位置：根据设备运行时的振动情况，对平衡块的位置进行微调。
通过不断调整平衡块位置，直到达到设备的动力学平衡为止。
然而，三点式动平衡方法也存在一些限制。
首先，由于设备的结构和运行特点的差异，平衡坐标点的选择和平衡块的位置调整需要经验和专业知识。
其次，由于外部环境的变化和设备磨损等因素的影响，设备可能会失去平衡，需要定期检查和调整平衡块的位置。
综上所述，三点式动平衡方法是一种简单有效的动力学平衡设计原则。
通过合理设置和配重，可以降低设备的振动和噪音，提高设备的性能和使用寿命。
然而，需要根据设备的结构和运行特点选择合适的平衡坐标点，并进行平衡块的位置调整。
这需要经验和专业知识，并需要定期检查和调整平衡块的位置。
动平衡仪的使用方法
动平衡仪的使用方法
1.首先将动平衡仪放置在平稳的地面上，确保仪器处于水平状态。
2.打开动平衡仪的电源开关，并调节仪器的灵敏度。
3.将待测物体放置在动平衡仪的工作平台上，并固定好。
4.根据待测物体的重量和平衡要求，调节动平衡仪的工作台位置，保持物体平衡。
5.观察动平衡仪上的指示器或显示屏上的数值，判断物体是否偏离平衡位置。
6.根据指示器或数字的提示，采取相应的调整措施，使物体回到平衡状态。
例如，加减重物，调整工作台位置等。
7.重复步骤5和6，直到物体完全平衡为止。
8.使用完成后，关闭动平衡仪的电源开关，并将仪器放置在干燥、通风的地方。

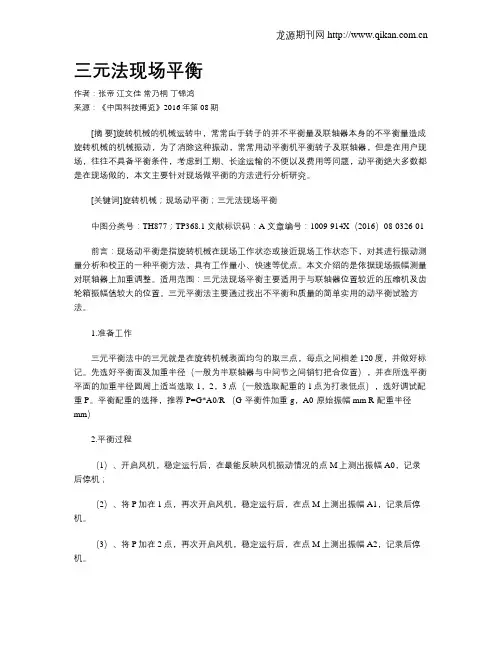

三元法现场平衡
三元法现场平衡作者：张帝江文佳常乃桐丁锦鸿来源：《中国科技博览》2016年第08期[摘要]旋转机械的机械运转中，常常由于转子的并不平衡量及联轴器本身的不平衡量造成旋转机械的机械振动，为了消除这种振动，常常用动平衡机平衡转子及联轴器，但是在用户现场，往往不具备平衡条件，考虑到工期、长途运输的不便以及费用等问题，动平衡绝大多数都是在现场做的，本文主要针对现场做平衡的方法进行分析研究。
[关键词]旋转机械；现场动平衡；三元法现场平衡中图分类号：TH877；TP368.1 文献标识码：A 文章编号：1009-914X（2016）08-0326-01前言：现场动平衡是指旋转机械在现场工作状态或接近现场工作状态下，对其进行振动测量分析和校正的一种平衡方法，具有工作量小、快速等优点。
本文介绍的是依据现场振幅测量对联轴器上加重调整。
适用范围：三元法现场平衡主要适用于与联轴器位置较近的压缩机及齿轮箱振幅值较大的位置。
三元平衡法主要通过找出不平衡和质量的简单实用的动平衡试验方法。
1.准备工作三元平衡法中的三元就是在旋转机械表面均匀的取三点，每点之间相差120度，并做好标记。
先选好平衡面及加重半径（一般为半联轴器与中间节之间销钉把合位置），并在所选平衡平面的加重半径圆周上适当选取1，2，3点（一般选取配重的1点为打表低点），选好调试配重P。
平衡配重的选择，推荐P=G*A0/R （G-平衡件加重g，A0-原始振幅mm R-配重半径mm）2.平衡过程（1）、开启风机，稳定运行后，在最能反映风机振动情况的点M上测出振幅A0，记录后停机；（2）、将P加在1点，再次开启风机，稳定运行后，在点M上测出振幅A1，记录后停机。
（3）、将P加在2点，再次开启风机，稳定运行后，在点M上测出振幅A2，记录后停机。
（4）、将P加在3点，再次开启风机，稳定运行后，在点M上测出振幅A3，记录后停机。
（5）以任意点O为圆心，以A0为半径画一基圆，在基圆上取与平衡面角度完全对应的1，2，3点，分别以1，2，3点为圆心，以A1，A2，A3为半径作三个圆，理论上三个圆共同交点就是轻点方向，即应实际加重点。
三点作图法在热电厂风机动平衡中的应用
三点作图法在热电厂风机动平衡中的应用【摘要】由于热电厂的排粉风机、引风机叶轮容易磨损，常导致风机轴承振动偏大，通过多次对排粉风机进行现场动平衡试验，提出了风机叶轮三点作图法现场动平衡的方法，有效地消除了风机振动偏大的设备故障。
【关键词】三点作图法；现场动平衡；风机叶轮；应用1.序言（1）在热电厂生产过程中，排粉风机、引风机等离心风机常发生由于转子侵蚀磨损、结垢、掉块等原因引起振动被迫停运，过去的习惯处理方法是拆卸转子做离机平衡，但处理过程需要很长时间，导致长时间的停机，不仅影响了与它相配工艺主体设备的生产，更重要的是由此影响企业整体工艺流程的生产量，造成巨大的经济损失。
因此，在热电企业生产中，现场动平衡技术就显得越来越重要，而做好风机的现场动平衡，缩短检修时间是关键。
而在热电厂，排粉风机是由于风机叶轮不平衡导致的振动故障频发设备，是典型振动故障设备。
在此以排粉风机为例介绍三点法在风机叶轮现场动平衡的应用。
（2）现场动平衡方法有三点作图法与动平衡仪法。
对于这两种方法，分别采取了三点作图法与动平衡仪法同时对两台排粉机做叶轮现场动平衡试验；用三点作图法做完现场动平衡只用了2个半小时，而用动平衡仪做了3个小时都无法完成，甚至到最后只能改为三点作图法做，只用了2个小时就完成了；由于动平衡仪器在做动平衡过程中过于敏感，受其它方面影响较大，难以准确地捕捉到设备振动的信号，从而难以准确地判断出不平衡点在哪，这样就不但费时，甚至无法完成动平衡工作；而三点作图法，方法非常简单实用，本人用此方法做风机的动平衡多次，每次都能成功地完成。
2.三点作图法现场做排粉风机叶轮动平衡（1）热电厂排粉风机多数是使用单悬臂式支承联轴器传动的离心式风机，由于其工作介质是细煤粉颗粒，且温度较高（80℃左右），在运行一段时间后，常会由于叶轮磨损不均匀而引起轴承座振动偏大，长期下去将会造成轴承的损坏，威胁制粉系统的安全经济运行。
（2）一般的处理方法需视叶轮磨损情况而定，如叶轮仅是局部磨损较大，可采取叶轮表面堆焊填补的方法，但往往由于所施焊接的焊条不均匀，焊接量不好控制，因此造成试运时仍会出现振动偏大；如果普遍磨损已超过叶片原来厚度的1/2，则须更好叶轮或叶片，但由于叶轮加工或喷漆的质量分布不均匀以及现场配合误差，也会造成轴承振动偏大。
