泥浆泵
泥浆泵操作规程
泥浆泵操作规程一、引言泥浆泵是钻井作业中不可或缺的设备之一,用于输送泥浆至井口并维持井底压力。
为了确保泥浆泵的安全运行和高效工作,制定本操作规程,以指导操作人员正确操作泥浆泵。
二、泥浆泵的组成1. 主泵:包括泥浆泵头、泥浆泵体和泥浆泵底座。
2. 驱动装置:包括电机、减速器和联轴器。
3. 控制系统:包括开关、按钮、仪表和报警装置。
4. 辅助设备:包括进出口管道、阀门、过滤器和冷却系统。
三、操作前的准备1. 检查泥浆泵的外观是否完好,并清理周围杂物。
2. 检查电机和驱动装置是否正常运转,联轴器是否连接牢固。
3. 检查控制系统的工作状态,确保开关、按钮和仪表正常。
4. 检查辅助设备的连接是否紧固,管道是否通畅,过滤器是否清洁。
四、操作步骤1. 打开泥浆泵房门,确保通风良好。
2. 检查泥浆泵的润滑系统,添加适量润滑油。
3. 打开电源开关,启动电机,并观察泥浆泵的运行情况。
4. 根据工作需要,调节泥浆泵的进出口阀门,控制泥浆的流量。
5. 监测泥浆泵的压力表和流量计,确保在正常范围内。
6. 定期检查泥浆泵的温度,防止过热损坏设备。
7. 如遇异常情况,立即停机检查,并及时报告上级。
五、操作注意事项1. 操作人员必须熟悉泥浆泵的结构和工作原理,严禁未经培训人员操作。
2. 操作人员应佩戴个人防护装备,如安全帽、防护眼镜和耳塞。
3. 泥浆泵运行期间,禁止将手或其他物品伸入泵体内部。
4. 定期清洁泥浆泵的滤网和冷却系统,防止堵塞和故障。
5. 泥浆泵停机前,应先关闭进口阀门,停止泥浆的供给。
6. 泥浆泵停机后,应及时清理设备周围的泥浆残留物。
六、紧急情况处理1. 如发生泥浆泵异常噪音、振动或温度过高等情况,应立即停机检查。
2. 如发现泥浆泵漏油、漏水或其他泄漏情况,应及时采取措施防止事故发生。
3. 在紧急情况下,应按照应急预案进行处理,并报告相关人员。
七、操作记录1. 操作人员应定期记录泥浆泵的运行情况和维护记录。
2. 记录内容包括泥浆泵的开停时间、运行参数、异常情况和维护措施等。
泥浆泵工作原理
泥浆泵工作原理泥浆泵是一种重要的钻井设备,广泛应用于石油、天然气和地质工程等行业。
它的主要作用是将泥浆压入钻井井筒,并通过管道系统将泥浆传递到井底,同时也可以通过系统回收钻井液体。
泥浆泵的工作原理主要分为两部分:泵体和泵腔。
泵体是泥浆泵的主体部分,它包括驱动装置和泵头。
驱动装置一般采用电机、柴油发动机或气动机,根据不同的工况选择不同的驱动装置。
泵头是将电机的动力转化为压力能的装置,使泥浆能够被压入井筒。
在泵腔中,通过活塞、活塞杆、气阀、吸入阀和排出阀等关键部件的协作,完成了将泥浆从泵腔中吸入并压入井筒的过程。
泥浆泵的工作原理可以简单概括为下面的几个步骤:第一步:吸入阶段当驱动装置启动后,传递的动力将泵体内的活塞活动起来。
活塞向后运动时,与活塞杆联动,再通过活塞杆与气阀连接。
在活塞向后移动的过程中,排出阀关闭,同时吸入阀打开。
泵腔内的空气在活塞的作用下被压缩,形成负压,使得泥浆能够通过吸入阀进入泵腔。
第二步:排出阶段当活塞到达极端位置时,活塞开始向前运动。
此时,吸入阀关闭,泥浆无法在此时进入泵腔。
同时,排出阀打开,使泥浆能够通过排出阀排出。
活塞通过压缩工作室内的泥浆,增加泥浆的压力,并将泥浆推入井筒。
第三步:循环阶段在泵腔内,通过吸入阀和排出阀的协作不断循环进行吸入和排出的过程。
这样,泥浆就能够持续地被泵入井筒,保持井底的压力平衡,并起到冷却、润滑和清洗井壁的作用。
综上所述,泥浆泵通过驱动装置和泵体的设计,实现了将泥浆压入井筒的过程。
泥浆泵工作原理的核心在于泵腔内的吸入和排出过程,通过活塞与活塞杆、气阀、吸入阀和排出阀等关键部件的协作,不断地将泥浆压入井筒,实现钻井过程中的泥浆循环和润滑清洗作用。
泥浆泵的稳定工作能够提高钻井效率,保障井底施工工艺顺利进行,对钻井作业具有重要的促进作用。
泥浆泵操作规程
泥浆泵操作规程
引言概述:
泥浆泵是一种重要的工程设备,广泛应用于石油、矿山、建筑等行业。
正确操作泥浆泵是确保工作安全和提高工作效率的关键。
本文将从泥浆泵的基本原理、操作流程、注意事项、维护保养和故障排除等五个大点进行详细阐述。
正文内容:
1. 泥浆泵的基本原理
1.1 泥浆泵的工作原理
1.2 泥浆泵的组成和结构
1.3 泥浆泵的分类和应用领域
2. 泥浆泵的操作流程
2.1 泥浆泵的准备工作
2.2 泥浆泵的启动和停止
2.3 泥浆泵的调节和控制
2.4 泥浆泵的监测和维护
3. 泥浆泵的注意事项
3.1 泥浆泵的安全操作
3.2 泥浆泵的环境要求
3.3 泥浆泵的液体要求
3.4 泥浆泵的温度控制
3.5 泥浆泵的压力控制
4. 泥浆泵的维护保养
4.1 泥浆泵的日常保养
4.2 泥浆泵的定期维护
4.3 泥浆泵的故障检修
5. 泥浆泵的故障排除
5.1 泥浆泵的常见故障及处理方法
5.2 泥浆泵的故障排查步骤
5.3 泥浆泵的故障预防措施
总结:
在泥浆泵的操作中,我们需要了解泥浆泵的基本原理、操作流程、注意事项、维护保养和故障排除等方面的知识。
合理的操作流程和正确的注意事项可以确保泥浆泵的安全运行,并提高工作效率。
同时,定期的维护保养和及时的故障排除也是保证泥浆泵长期稳定运行的关键。
通过不断学习和实践,我们可以更好地掌握泥浆泵的操作规程,提高工作效率和安全性。
泥浆泵的工作原理与性能分类
一、泥浆泵原理常用的泥浆泵是活塞式或柱塞式的,由动力机带动泵的曲轴回转,曲轴通过十字头再带动活塞或柱塞在泵缸中做往复运动.在吸入和排出阀的交替作用下,实现压送与循环冲洗液的目的。
工作原理:泥浆泵是将地表冲洗介质──清水﹑泥浆或聚合物冲洗液在一定的压力下,经过高压软管﹑水龙头及钻杆柱中心孔直送钻头的底端,以达到冷却钻头、将切削下来的岩屑清除并输送到地表的目的。
泥浆泵按照泵的缸数能够分为:单缸、双缸、三缸等的多种形式,主要都是应用于地质方面的一些探究工作中,也用于煤矿以及一些地面工程中。
总体说来,泥浆泵的应用市场是非常广阔的,有矿山、造纸、印染、环保、石墨、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、化肥、焦化选厂、建筑、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业,也可作煤矿排水及含有泥块的流体。
二、泥浆泵性能泥浆泵性能的两个主要参数为排量和压力。
排量以每分钟排出若干升计算,它与钻孔直径及所要求的冲洗液自孔底上返速度有关,即孔径越大,所需排量越大。
要求冲洗液的上返速度能够把钻头切削下来的岩屑﹑岩粉及时冲离孔底,并可靠地携带到地表。
地质岩心钻探时,一般上返速度在0.4~1米/分左右。
泵的压力大小取决于钻孔的深浅,冲洗液所经过的通道的阻力以及所输送冲洗液的性质等。
钻孔越深,管路阻力越大,需要的压力越高。
随着钻孔直径﹑深度的变化,要求泵的排量也能随时加以调节。
在泵的机构中设有变速箱或以液压马达调节其速度,以达到改变排量的目的。
为了準确掌握泵的压力和排量的变化,泥浆泵上要安装流量计和压力表,随时使钻探人员瞭解泵的运转情况,同时通过压力变化判别孔内状况是否正常以预防发生孔内事故。
三、泥浆泵分类泥浆泵分单作用及双作用两种型式,单作用式泥浆泵在活塞往复运动的一个循环中仅完成一次吸排水动作。
而双作用式泥浆泵每往復一次完成两次吸排水动作。
若按泥浆泵的缸数分类,有单缸﹑双缸及三缸3种型式。
国内泥浆泵品牌十大品牌最新排名榜单
国内泥浆泵品牌十大品牌最新排名榜单1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是一家专业设计、开发、制造和销售通用水泵设备企业,主营:多级泵及配件、管道泵、螺杆泵、热水泵、排污泵、化工泵、渣浆泵、耐腐蚀、不锈钢泵、管道泵、化工泵,公司坚持“平等互利、共同发展”的经营方针,秉承“以质量求生存、以诚信占市场、以科技求效益、以品牌促发展”的经营理念来勉励自己。
产品严格按照ISO9001标准进行生产,广泛应用于环保、给排水、建筑、石油、化工、医药、电力等领域,深得用户的好评。
2. 赛高:SEKO品牌是一家全球闻名的加药泵和系统制造企业,已有40多年历史。
从卫生和表面清洁系统设计到人类消费、冷却塔、泳池和各类工业流程所需的水处理,SEKO专注于电磁和电机驱动加药泵、测量和分析仪表的专业设计与制造,可根据任何需求量身定制解决方案3. 荏原:我们以客户需求为己任,多方位地为用户提供优化整体解决方案。
业务覆盖建筑、工业、市政水利、供热和水治理等多个领域,为客户提供优越的通用泵、定制泵、供水机组、水处理等产品和服务。
4. 重庆霞诺发电机制造有限公司重庆霞诺发电机制造有限公司经过几年的发展,已由单一生产发电机组(及配套设备)的公司发展成为了一家集燃气机组(及配套产品)生产、泵阀生产、变压器生产的一综合性公司。
公司位于重庆市梁平工业园A区,公司技术力量雄厚、工艺先进、设备齐全、质量控制严格,产品性能达到国内外先进水平,公司主要分为:1、燃气分公司:生产和销售燃气发电机组及燃气管路设备;2、泵阀分公司:生产和销售各种阀门和水泵;3、电器分公司:生产和销售各种变压器。
公司主要生产的燃气发电机组有:瓦斯发电机组、沼气发电机组、天然气发电机组、生物质气发电机组、焦化气体机组、煤气发电机组组、页岩气发电机组等。
公司生产的燃气设备主要有:脱硫器(塔)、气水分离器、细水雾系统(模块)、除尘器、过滤器、止回阀、阻火器、全自动水封、自动阻爆装置、自动抑爆装置、减(增)压稳压系统、冷却塔、湿式放散阀、干式放散阀、脱雾装置、紧急切断电磁阀、减压稳压阀等。

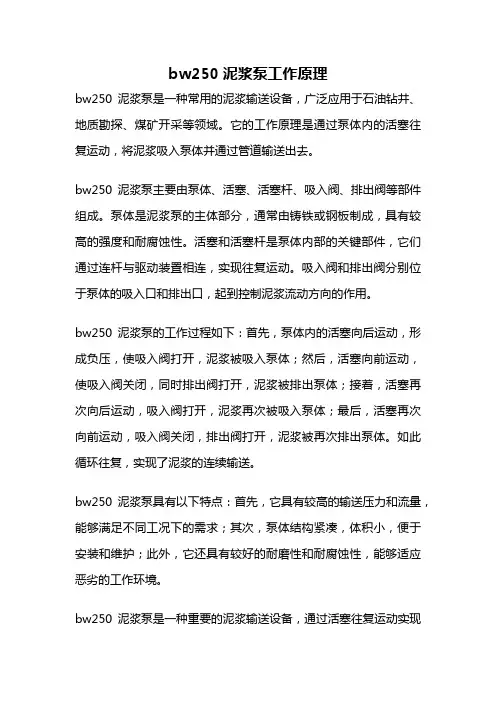

bw250泥浆泵工作原理
bw250泥浆泵工作原理
bw250泥浆泵是一种常用的泥浆输送设备,广泛应用于石油钻井、地质勘探、煤矿开采等领域。
它的工作原理是通过泵体内的活塞往复运动,将泥浆吸入泵体并通过管道输送出去。
bw250泥浆泵主要由泵体、活塞、活塞杆、吸入阀、排出阀等部件组成。
泵体是泥浆泵的主体部分,通常由铸铁或钢板制成,具有较高的强度和耐腐蚀性。
活塞和活塞杆是泵体内部的关键部件,它们通过连杆与驱动装置相连,实现往复运动。
吸入阀和排出阀分别位于泵体的吸入口和排出口,起到控制泥浆流动方向的作用。
bw250泥浆泵的工作过程如下:首先,泵体内的活塞向后运动,形成负压,使吸入阀打开,泥浆被吸入泵体;然后,活塞向前运动,使吸入阀关闭,同时排出阀打开,泥浆被排出泵体;接着,活塞再次向后运动,吸入阀打开,泥浆再次被吸入泵体;最后,活塞再次向前运动,吸入阀关闭,排出阀打开,泥浆被再次排出泵体。
如此循环往复,实现了泥浆的连续输送。
bw250泥浆泵具有以下特点:首先,它具有较高的输送压力和流量,能够满足不同工况下的需求;其次,泵体结构紧凑,体积小,便于安装和维护;此外,它还具有较好的耐磨性和耐腐蚀性,能够适应恶劣的工作环境。
bw250泥浆泵是一种重要的泥浆输送设备,通过活塞往复运动实现
泥浆的吸入和排出。
它具有较高的输送压力和流量,结构紧凑,耐磨耐腐蚀,广泛应用于石油钻井、地质勘探、煤矿开采等领域。
泥浆泵的工作原理
泥浆泵的工作原理
泥浆泵是钻井液循环系统中的重要设备,其主要作用是将泥浆从一个地方输送
到另一个地方。
泥浆泵的工作原理是通过机械运动将泥浆吸入泵内,然后通过压力输送到需要的地方。
下面我们将详细介绍泥浆泵的工作原理。
首先,泥浆泵的工作原理涉及到泵的结构。
泥浆泵通常由泵体、叶轮、轴承、
密封件等部件组成。
泵体是泥浆泵的主体,叶轮是泵内的旋转部件,轴承支撑叶轮的旋转,密封件起到密封作用。
这些部件共同协作,实现了泥浆泵的正常工作。
其次,泥浆泵的工作原理涉及到泵的工作过程。
当泥浆泵启动时,电机驱动泵
内的叶轮开始旋转,泥浆被吸入泵内。
随着叶轮的旋转,泥浆被压缩并产生一定的压力,然后被输送到钻井井下。
在输送过程中,泥浆泵需要克服管道阻力和重力等因素,确保泥浆能够顺利地输送到目的地。
最后,泥浆泵的工作原理还涉及到泵的维护和保养。
为了确保泥浆泵的正常工作,需要定期对泥浆泵进行检查和维护。
例如,检查泵体和管道是否存在泄漏,检查叶轮和轴承是否有异常磨损,及时更换密封件等。
只有做好泵的维护保养工作,才能延长泥浆泵的使用寿命,保证钻井作业的顺利进行。
综上所述,泥浆泵的工作原理是通过机械运动将泥浆吸入泵内,然后通过压力
输送到需要的地方。
了解泥浆泵的工作原理,有助于我们更好地使用和维护泥浆泵,确保钻井作业的安全和高效进行。
泥浆泵 工作原理
泥浆泵工作原理
泥浆泵是一种广泛应用于石油钻井、隧道工程等领域的工程设备,用于将泥浆(一种由水、特定添加剂和固体颗粒组成的混合物)从一个地方输送到另一个地方。
泥浆泵的工作原理如下:
1. 泥浆泵是通过活塞或齿轮装置产生压力来推动泥浆的。
根据泵的类型和工作条件的不同,压力可以通过电机、柴油机或液压系统来提供。
2. 泥浆泵通常由进水口、泵体、压力缓冲室和出水口等组成。
进水口用来吸入泥浆,泵体则起到密封和压缩泥浆的作用。
3. 当活塞或齿轮向前移动时,泥浆泵的泥浆室容积减小,从而增加了内部压力。
这种压力将泥浆推送出泵体,通过出水口输送到需要的位置。
4. 在活塞或齿轮向后移动时,进水口打开,允许新的泥浆进入泵体的泥浆室。
随着活塞或齿轮的运动,循环不断重复,从而实现了连续的泥浆输送。
总之,泥浆泵利用活塞或齿轮装置产生的压力来推送泥浆,实现了泥浆的输送。
它在油田钻井、地下矿井开采和隧道施工等工程中发挥着重要的作用。
泥浆泵操作规程
泥浆泵操作规程一、引言泥浆泵是石油钻井中常用的设备之一,主要用于输送泥浆到井口,维持井底压力,冷却钻头和清理井底。
为了确保泥浆泵的安全和高效运行,制定本操作规程。
二、泥浆泵的组成1. 主机部分:包括泥浆泵、电机和减速器。
2. 液压系统:包括油箱、油泵、油管路和控制阀等。
3. 电气系统:包括电控柜、电机和传感器等。
三、操作前的准备工作1. 检查泥浆泵的外观,确保设备无损坏和泄漏。
2. 检查电气系统,确保电气设备正常运行。
3. 检查液压系统,确保油位正常、油压稳定。
4. 检查传动系统,包括皮带、链条和齿轮等,确保无松动和磨损。
5. 检查泥浆泵各部位的润滑情况,添加润滑油。
6. 检查各阀门的开闭情况,确保泥浆泵的正常工作。
四、泥浆泵的操作步骤1. 启动泥浆泵前,确保所有操作人员都穿戴好个人防护装备。
2. 打开电气控制柜,按照启动顺序依次启动电机和泥浆泵。
3. 观察泥浆泵的运行情况,确保运转平稳,无异常声音和振动。
4. 根据钻井作业需求,调整泥浆泵的流量和压力,保持合适的工作状态。
5. 定期检查泥浆泵的油位和油压,确保油液正常循环和供应。
6. 定期检查泥浆泵的温度,防止过热导致设备损坏。
7. 定期检查泥浆泵的密封装置,确保无泄漏。
8. 泥浆泵停止运行时,按照顺序关闭电机和泥浆泵,并切断电源。
五、安全注意事项1. 操作人员必须熟悉泥浆泵的操作规程和设备结构,严禁未经培训人员操作设备。
2. 操作人员必须穿戴好个人防护装备,包括安全帽、防护眼镜、防护手套等。
3. 在操作泥浆泵时,严禁戴手套、长袖衣物或长发,以免被卷入设备中。
4. 在泥浆泵运行过程中,严禁随意触摸设备,以免发生触电或机械伤害。
5. 泥浆泵停止运行后,应及时清理设备周围的杂物,保持工作区域整洁。
6. 定期对泥浆泵进行维护和保养,及时更换磨损和老化的零部件。
7. 在泥浆泵维修和保养时,必须切断电源,并采取安全措施,防止意外发生。
六、紧急情况处理1. 在泥浆泵发生异常情况时,立即停止设备运行,并通知相关人员进行检修。
f800泥浆泵技术参数
f800泥浆泵技术参数F800泥浆泵技术参数F800泥浆泵是一种常见的钻井设备,其技术参数对于钻井作业的效率和安全性至关重要。
下面将对F800泥浆泵的技术参数进行详细介绍。
1. 排量:F800泥浆泵的排量通常以立方米/小时(m³/h)为单位来衡量。
排量大小直接影响到泥浆泵的输送能力和钻井作业的效率。
典型的F800泥浆泵排量在300-1000m³/h之间。
2. 压力:泥浆泵的压力指标通常以兆帕(MPa)或磅力/平方英寸(psi)来表示。
压力大小与泵的功率、转速和排量有关,同时也与钻井作业的深度和地层情况有关。
典型的F800泥浆泵压力在20-35MPa之间。
3. 功率:F800泥浆泵的功率通常以千瓦(kW)为单位来表示。
功率大小决定了泵的输送能力和抗压能力,同时也影响到泥浆泵的效率和能耗。
典型的F800泥浆泵功率在800-1200kW之间。
4. 转速:泥浆泵的转速通常以转/分钟(rpm)为单位来表示。
转速决定了泥浆泵的排量和压力输出,同时也与钻井作业的需求和设备的可靠性有关。
典型的F800泥浆泵转速在120-180rpm之间。
5. 进出口口径:F800泥浆泵的进出口口径通常以毫米(mm)为单位来表示。
进出口口径的大小直接影响到泥浆泵的输送能力和泵的效率。
典型的F800泥浆泵进口口径为200mm,出口口径为150mm。
6. 耗电量:F800泥浆泵的耗电量通常以千瓦时(kWh)为单位来表示。
耗电量大小与泵的功率、运行时间和工作负荷有关,同时也与钻井作业的需求和能源成本有关。
典型的F800泥浆泵耗电量在600-1000kWh之间。
7. 外形尺寸:F800泥浆泵的外形尺寸通常以毫米(mm)为单位来表示。
外形尺寸决定了泥浆泵的安装方式和占地面积,同时也与钻井作业的空间限制和设备布局有关。
典型的F800泥浆泵外形尺寸为3800×2400×2600mm。
8. 重量:F800泥浆泵的重量通常以吨(t)为单位来表示。
泥浆泵操作规程
泥浆泵操作规程引言概述:泥浆泵是一种常见的工程设备,广泛应用于石油、矿山、建筑和环境工程等领域。
为了确保泥浆泵的安全运行和高效工作,制定一套科学的操作规程是非常必要的。
本文将详细介绍泥浆泵操作规程的五个部分,包括泵前准备、启动与停止、运行参数调整、故障处理和日常维护。
一、泵前准备:1.1 清洁检查:在操作泥浆泵之前,首先要清洁泵体和管道,确保泵内无杂物和沉淀物。
同时检查泵体、密封件、阀门等部件是否完好,如有损坏或漏油现象应及时修理。
1.2 泵液配制:根据工作需要,准备好合适的泵液,包括悬浮剂、添加剂和稀释剂等。
确保泵液的比例和浓度符合要求,并且搅拌均匀,以免影响泵的正常工作。
1.3 安全措施:在操作泥浆泵时,必须严格遵守相关的安全操作规程。
戴好安全帽、防护眼镜和手套等个人防护用具,确保操作人员的人身安全。
同时,要确保电源接地良好,防止电击事故的发生。
二、启动与停止:2.1 启动前检查:在启动泥浆泵之前,要检查电源是否正常,电机是否接好地线,泵体和管道是否有杂物。
同时,检查泵的润滑油是否充足,轴承是否灵活运转,确保泵的正常启动。
2.2 启动操作:按照泵的启动顺序,逐步启动各个部件,包括电机、搅拌器和泵体。
在启动过程中,要注意观察泵的运行状态,确保无异常振动和噪音。
同时,要逐步调整泵的进出口阀门,使泵的流量和压力达到要求。
2.3 停止操作:当泥浆泵工作完成或需要停止时,应按照相反的顺序逐步关闭各个部件。
先关闭泵体,再关闭搅拌器和电机。
在停止过程中,要注意观察泵的运行状态,确保无异常情况发生。
三、运行参数调整:3.1 流量调整:根据工作需要,调整泥浆泵的流量。
可以通过调整进出口阀门的开度来控制泵的流量大小。
在调整过程中,要注意观察泵的出口压力和进口真空度,确保在正常范围内。
3.2 压力调整:根据工作需要,调整泥浆泵的压力。
可以通过调整进出口阀门的开度和泵的转速来控制泵的压力大小。
在调整过程中,要注意观察泵的出口流量和进口真空度,确保在正常范围内。
泥浆泵操作规程
泥浆泵操作规程一、目的和适用范围本操作规程的目的是确保泥浆泵的安全运行,提高作业效率,减少事故发生的可能性。
适用于所有使用泥浆泵的作业场所和人员。
二、术语和定义1. 泥浆泵:用于输送泥浆的设备,通常由电动机、泵体、进出口管道等组成。
2. 泥浆:一种由水、土壤和悬浮固体颗粒组成的混合物。
3. 进口阀:控制泥浆进入泥浆泵的阀门。
4. 出口阀:控制泥浆从泥浆泵流出的阀门。
5. 泥浆压力:泥浆在泥浆泵中的压力,通常以帕斯卡(Pa)为单位。
6. 泥浆流量:泥浆在单位时间内通过泥浆泵的体积,通常以升/分钟(L/min)为单位。
三、操作规程1. 操作前的准备1.1. 检查泥浆泵的外观是否完好,有无异常情况。
1.2. 检查泥浆泵的电源是否正常,接地是否良好。
1.3. 检查进出口阀是否打开,并确保阀门密封良好。
1.4. 检查泥浆泵的油位是否在正常范围内,如需添加润滑油应按照规定添加。
1.5. 检查泥浆泵的压力表和流量计是否正常工作。
2. 操作步骤2.1. 打开电源,启动泥浆泵的电动机。
2.2. 缓慢打开进口阀,使泥浆进入泥浆泵。
2.3. 观察泥浆泵的压力表和流量计,确保泥浆的压力和流量处于正常范围内。
2.4. 根据需要调整进口阀和出口阀的开度,以控制泥浆的流量和压力。
2.5. 定期检查泥浆泵的运行情况,如有异常应及时停机检修。
2.6. 操作结束后,关闭进口阀和出口阀,停止电动机的运行。
四、安全注意事项1. 操作人员应熟悉泥浆泵的操作规程和设备性能。
2. 在操作过程中,严禁将手或其他物体伸入泥浆泵内部。
3. 在操作过程中,注意观察泥浆泵的运行情况,如有异常应立即停机检修。
4. 操作人员应佩戴符合要求的个人防护装备,如安全帽、防护眼镜、防护手套等。
5. 禁止在泥浆泵周围堆放杂物,保持工作区域的整洁和通风良好。
6. 操作人员应定期进行泥浆泵的维护保养,确保设备的正常运行。
五、紧急处理措施1. 在泥浆泵发生异常情况时,立即停止电动机的运行,并关闭进口阀和出口阀。
泥浆泵特点
泥浆泵是一种常用于石油钻井和其他工程领域的设备,主要用于循环输送泥浆,具有以下特点:
1.强大的泵送能力:泥浆泵通常具有较大的流量和压力,能够有效地输送高浓度、高密度的泥浆,满足不同施工需求。
泵体结构及选用的泵浆端件能有效抵抗泵浆的侵蚀和磨损,延长使用寿命。
2.可调性强:泥浆泵可通过调整泵的转速或改变叶轮直径等方式,实现对泵送流量和压力的调节。
这种可调性使得泥浆泵可以适应不同工况和需求,提高施工的灵活性和效率。
3.耐磨性强:由于泥浆中含有较多的固体颗粒,泥浆泵通常采用耐磨材料制作泵体、叶轮、轴承等部件,能够在长时间高速运转的条件下抵抗磨损和腐蚀,保持较长的使用寿命。
4.结构简单,操作维护方便:泥浆泵通常采用离心泵结构,结构简单、紧凑,便于操作和维护。
重要部件的检修和更换相对容易,降低了维修成本和停机时间。
5.安全可靠:泥浆泵通常采用重要部件防护装置,如过载保护、温度保护、密封装置等,以保障设备的安全运行。
同时,泥浆泵的制造和使用需要严格遵守相关的安全标准和操作规程,确保工人的人身安全和设备的正常运行。
总的来说,泥浆泵具有强大的泵送能力、可调性强、耐磨性好、操作方便、安全可靠等特点,是一种在钻井和工程领域广泛应用的重要设备。
1600泥浆泵技术参数
1600泥浆泵技术参数(实用版)目录1.泥浆泵概述2.泥浆泵技术参数3.泥浆泵分类4.泥浆泵主要用途5.泥浆泵的使用注意事项正文一、泥浆泵概述泥浆泵是一种用于输送泥浆、砂浆等粘稠物料的机械设备,广泛应用于矿山、冶金、建筑、化工等领域。
根据泵的工作原理和结构特点,泥浆泵可分为多种类型,如单缸、双缸和三缸等。
二、泥浆泵技术参数泥浆泵的技术参数主要包括排量、压力、转速等。
以 SNC-H300 型水泥车为例,其主要技术参数如下:- 发动机:6120、6135- 转速:2000 r/min- 型式:卧式双缸双作用活塞泵- 变速箱档位- 活塞直径(mm):100、127- 排量m3/min:16- 压力 mpa:0.15、0.27、0.26、17.5、0.44、10、0.50、7.26、0.68、6三、泥浆泵分类泥浆泵可根据缸数、作用方式等进行分类。
常见的分类如下:1.按缸数分类:单缸、双缸、三缸等。
2.按作用方式分类:单作用式、双作用式。
其中,双作用式泥浆泵每往复一次完成两次吸排水动作。
四、泥浆泵主要用途泥浆泵主要应用于以下几个方面:1.矿山:输送矿浆、尾矿等。
2.金属冶炼:输送熔融金属、矿石等。
3.建筑工程:输送砂浆、混凝土等。
4.化工行业:输送各种粘稠物料。
五、泥浆泵的使用注意事项使用泥浆泵时,应注意以下几点:1.选择合适的泵型和规格,以满足输送物料的需求。
2.启动前,检查泵的各部件是否完好,润滑油是否充足。
3.启动时,先关闭出口阀门,再启动泵,逐渐打开出口阀门。
4.停机时,先关闭泵,再关闭出口阀门。
泥浆泵常见故障及处理方案
泥浆泵常见故障及处理方案
泥浆泵是主要用于输送泥浆和悬浮颗粒物质的泵,广泛应用于石油钻井、煤矿、冶金、化工和建筑等行业。
在使用过程中,泥浆泵可能会遇到
一些常见的故障,以下是一些常见故障及对应的处理方案:
1.泥浆泵没有出泵水:检查入口阀是否关闭、泥浆泵叶轮是否堵塞、
泵的进口是否有足够的泥浆压力等。
解决方案:确保入口阀打开、清理泥浆泵叶轮、增加泥浆进口压力等。
2.泥浆泵噪音过大:噪音过大可能是由于叶轮损坏、轴承断裂、橡胶
件老化等原因引起。
解决方案:更换损坏的叶轮或轴承、更换老化的橡胶件、增加润滑油等。
3.泥浆泵温度过高:泥浆泵运行时产生的热量需要通过散热来排出,
如果散热不良,就会导致泥浆泵温度过高。
解决方案:增加泥浆泵冷却系统的散热面积、增加冷却水量、更换散
热器等。
4.泥浆泵泵体出现漏水:泥浆泵泵体出现漏水可能是由于密封件损坏、泵体磨损、连接部分松动等原因引起。
解决方案:更换密封件、修复泵体磨损部分、紧固连接部分等。
5.泥浆泵出口压力不稳定:泥浆泵出口压力不稳定可能是由于进口阀
或出口阀不良、压力传感器故障、泵轴弯曲等原因引起。
解决方案:修理或更换阀门、更换压力传感器、修复泵轴等。
总的来说,对于泥浆泵常见故障,首先要根据具体情况进行仔细的检查和诊断,然后根据故障的原因采取相应的处理措施。
定期进行泥浆泵的维护保养,加强泵的检修和管理,可以有效地避免故障的发生,延长泥浆泵的使用寿命。
泥浆泵的用途
泥浆泵的用途
泥浆泵是一种常用的工业设备,广泛应用于石油钻井、煤矿开采、隧道工程、土方工程等领域。
它的主要功能是将泥浆输送到井口或施工现场,起到稳定井壁、冷却钻头、清理井底等作用。
下面将详细介绍泥浆泵的用途。
泥浆泵在石油钻井中扮演着重要的角色。
石油钻井过程中,泥浆泵通过对泥浆的连续输送,保证了钻杆的冷却和润滑,有效延长了钻头的使用寿命。
同时,泥浆泵还能够稳定井壁,避免井壁塌方,保证钻井作业的安全进行。
此外,泥浆泵还可以将钻井废弃物排出井口,保持井底清洁,减少作业难度。
泥浆泵在煤矿开采中也有着重要的应用。
煤矿开采过程中,泥浆泵主要用于输送煤层底板上的岩屑和矿石碎屑,保持井下的通风良好,减少矿井的积水,提高矿工的作业环境。
泥浆泵还可以将矿石碎屑输送到地面,方便后续的处理和利用。
泥浆泵在隧道工程中也扮演着重要的角色。
隧道工程施工过程中,泥浆泵通过输送泥浆,保持隧道的稳定性,防止地层塌方。
泥浆泵还可以清洗隧道内部的岩屑和泥沙,减少施工难度,提高施工效率。
泥浆泵在土方工程中也有广泛的应用。
土方工程中,泥浆泵主要用于输送泥浆,稳定土壤,防止土壤流失,保持施工现场的安全。
泥
浆泵还可以将土壤中的杂质和废弃物排出,保持施工现场的整洁。
泥浆泵作为一种重要的工业设备,具有广泛的应用领域。
不仅在石油钻井、煤矿开采、隧道工程中发挥重要作用,还在土方工程等领域起到不可替代的作用。
泥浆泵的使用可以提高工作效率,保证施工的安全和顺利进行。
因此,泥浆泵在各个行业中都被广泛采用,并得到了良好的应用效果。
泥浆泵操作规程
泥浆泵操作规程一、引言泥浆泵是钻井作业中不可或者缺的设备之一,用于输送泥浆至井口,维持井内压力平衡,冷却钻头,清洗井底等作用。
为了确保泥浆泵的安全运行和有效使用,制定本操作规程,明确操作流程和安全注意事项。
二、适合范围本操作规程适合于所有使用泥浆泵进行钻井作业的工作人员。
三、操作流程1. 前期准备a. 检查泥浆泵的工作状态和机械部件是否完好,如有异常应及时报修。
b. 检查泥浆泵的润滑油和冷却液是否充足,如不足应及时添加。
c. 检查泥浆泵的电气设备是否正常运行,如有异常应及时处理。
d. 检查泥浆泵的连接管道是否紧固,如有松动应重新连接。
e. 确保操作场地整洁无障碍,防止杂物堆积和滑倒。
2. 泥浆泵启动a. 打开泥浆泵的电源开关,确保电源供应正常。
b. 检查泥浆泵的控制面板,确保仪表指示正常。
c. 打开泥浆泵的进出口阀门,确保泥浆能够顺畅流动。
d. 启动泥浆泵的机电,并逐步增加转速,观察泥浆泵的工作状态。
3. 泥浆泵操作a. 根据实际需要,调整泥浆泵的流量和压力,确保满足钻井作业的要求。
b. 定期检查泥浆泵的温度和振动情况,如有异常应及时处理。
c. 监测泥浆泵的进出口压力,确保在安全范围内。
d. 定期清洗泥浆泵的过滤器和冷却器,防止阻塞和故障发生。
e. 定期检查泥浆泵的密封件和轴承,如有磨损应及时更换。
4. 泥浆泵住手a. 住手泥浆泵的机电,逐步减少转速,直至住手。
b. 关闭泥浆泵的进出口阀门,切断泥浆的流动。
c. 关闭泥浆泵的电源开关,确保安全断电。
d. 清理泥浆泵及周围的杂物,保持操作场地的整洁。
四、安全注意事项1. 操作人员应经过相关培训,了解泥浆泵的操作原理和安全要求。
2. 在操作泥浆泵时,应佩戴合适的个人防护装备,如安全帽、防护眼镜、耳塞等。
3. 在操作泥浆泵前,应子细阅读设备的操作手册,熟悉设备的结构和功能。
4. 在操作泥浆泵时,应注意观察仪表指示和设备运行状态,如发现异常应及时停机检修。
泥浆泵额定工作压力
泥浆泵额定工作压力泥浆泵是石油钻井过程中必不可少的设备之一,主要用于将泥浆送入钻井井筒,起到冷却钻头、清除井底渣滓、平衡井口压力等作用。
而泥浆泵的额定工作压力则是决定其工作效果和安全性能的重要因素之一。
首先,泥浆泵的额定工作压力是指泵的额定压力范围,即在这个范围内,泥浆泵可以正常运行,不会出现过载和过压现象。
一般来说,泥浆泵的额定工作压力是根据钻井作业的需求来确定的,通常在2000到7500psi之间。
其次,泥浆泵的额定工作压力直接影响到钻井的效率和安全性。
如果泥浆泵的额定工作压力过低,那么可能无法满足井底的冲刷清理需求,导致井底渣滓堆积,甚至引发井口堵塞和事故;而如果泥浆泵的额定工作压力过高,不仅会增加泵的负荷,降低泵的寿命,还可能导致泥浆泵的泵出量下降,进而使整个钻井过程受到影响。
为了保证泥浆泵的额定工作压力能够发挥最佳效果,我们需要注意以下几点:首先,定期检查和维护泥浆泵。
包括检查泥浆泵的密封性能,阀门的灵活性,泵体的磨损情况等。
及时发现并处理问题,避免因维护不及时而导致工作压力不稳定。
其次,根据实际情况合理选择泥浆泵的工作参数。
例如,根据井口压力和泵场地的高度等因素来确定合适的泵的直接驱动功率和传递功率。
这样可以确保泥浆泵能够在额定工作压力范围内正常运行,提高钻井效率。
再次,注意泥浆泵的运行状态。
包括监测泵的泵出量以及进口和出口压力的变化。
如果发现泵的泵出量下降或者压力变化异常大,需要及时检查原因,并进行调整和维修。
最后,加强泥浆泵的培训和管理。
对操作人员进行培训,使其了解泥浆泵的原理和工作要求,并督导操作人员按照规定操作设备。
同时,建立健全的泥浆泵管理制度,包括日常巡检、定期维护和责任追究等措施,确保泥浆泵的安全可靠运行。
总而言之,泥浆泵的额定工作压力是保证钻井过程顺利进行的重要因素之一。
合理选择泥浆泵的额定工作压力,定期检查和维护设备,注意泵的运行状态,加强培训和管理,对于提高钻井效率和确保工作安全具有重要意义。
泥浆泵标准
泥浆泵标准泥浆泵是一种用于输送泥浆的机械设备,广泛应用于石油钻井、隧道工程、地质勘探等领域。
泥浆泵的标准主要涉及其技术要求、工艺流程、性能参数、安全要求等方面。
下面将详细介绍泥浆泵标准的相关内容。
泥浆泵的技术要求是其中最核心的内容之一。
技术要求主要包括以下几个方面:泵的类型和结构、材料和加工工艺、工作性能和效率、密封方式和防漏措施等。
这些技术要求直接关系到泥浆泵的使用寿命和性能稳定性,对于保证工程质量和安全运行非常重要。
泥浆泵的工艺流程也是一个重要内容。
工艺流程主要包括输送介质的选择、泵的运行模式、输送管道的布置和连接方式等。
合理的工艺流程可以提高泥浆泵的工作效率和输送能力,减少能量损失和设备故障的发生。
除了技术要求和工艺流程,泥浆泵的性能参数也是标准中的重要部分。
性能参数包括泵的流量、压力、转速、功率等指标。
这些参数直接决定了泥浆泵的输送能力和工作效率,也是选型和设计的依据。
泥浆泵的安全要求也是不可忽视的一部分。
安全要求主要包括泵的结构强度和稳定性、防爆和防护装置、相关操作和维护规范等。
这些安全要求可以保证泥浆泵在工作过程中不发生事故,提高工作人员的生产安全和环境保护。
泥浆泵的检验和验收标准也是标准中的重要内容。
检验和验收标准主要包括设备外观和尺寸的检查、设备运行和性能测试、材料和零部件的质量验收等。
这些标准可以确保泥浆泵符合设计要求和技术规范,并且能够正常运行。
总结起来,泥浆泵标准是规范泥浆泵设计、制造、安装和使用的重要依据,涉及技术要求、工艺流程、性能参数、安全要求以及检验和验收标准等方面。
合理执行泥浆泵标准可以提高工作效率和输送能力,减少设备故障和事故发生,保证工程质量和人员安全。
因此,在泥浆泵的生产和运行过程中,必须严格遵守相应的标准要求。
泥浆泵流量计算公式
泥浆泵流量计算公式泥浆泵是在钻探、采矿、建筑等领域中经常用到的一种设备,而要想让它发挥出最佳的效果,就得搞清楚它的流量怎么算。
先来说说泥浆泵流量的基本概念哈。
简单来讲,泥浆泵流量就是在单位时间内,这泵能输送的泥浆的体积。
就好比你拿着水管浇水,水在一定时间内流出来的多少,这就是流量。
那泥浆泵流量的计算公式是啥呢?一般来说,泥浆泵的流量(Q)可以通过下面这个公式来计算:Q = A × V 。
这里的 A 呢,指的是泥浆泵出口的横截面积,V 则是泥浆在管道中的平均流速。
比如说,有个泥浆泵出口的直径是 10 厘米,那半径就是 5 厘米,也就是 0.05 米。
横截面积 A 就是π×(0.05)²,约等于 0.00785 平方米。
假如泥浆在管道中的平均流速是 2 米每秒,那通过这个公式算出来的流量 Q 就是 0.00785×2 = 0.0157 立方米每秒。
我之前在一个建筑工地上就碰到过跟泥浆泵流量计算有关的事儿。
那时候,工地上正在打地基,需要用泥浆泵来输送泥浆,稳定地基。
可是刚开始,因为没算好泥浆泵的流量,弄得到处都是泥浆,施工现场一片混乱。
大家都急得不行,工程进度也受到了影响。
后来,我们专门找了个技术人员来,他拿着尺子量了量泥浆泵出口的尺寸,又测了测泥浆的流速,然后用公式认真算了算,重新调整了泥浆泵的工作参数。
嘿,你还别说,调整之后,泥浆输送得稳稳当当,工程也顺利进行下去了。
在实际应用中,要注意这个公式里的每个参数都得测量准确。
比如说,泥浆的流速,如果测量不准确,那算出来的流量就会有偏差。
而且,不同的工况下,泥浆的性质也可能不一样,这也会影响流速和流量。
还有啊,有时候泥浆里可能会有杂质,这会让管道的阻力增加,从而影响流速和流量。
所以,在计算的时候,还得考虑这些因素,对公式进行适当的修正。
总之,泥浆泵流量的计算虽然有个公式,但实际操作起来可没那么简单,得综合考虑各种因素,才能让泥浆泵发挥出最大的作用,保证工程的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
•
•
周期
检查点
日常保养内容
每天 每天 每天
每天 每天 每天 每天 每天
1 2 3
4 5 6 7 8
停泵检查油位,油位太低时应增加到需要的高度 润滑油泵压力表读数是否正常,如压力太低应及时检查原因 检查吸入包的工作是否正常
喷淋泵水箱的冷却润滑液不足时应加满,变质时应更换 检查缸套机架腔,有大量泥浆、油污沉淀时需清理 缸盖每4小时检查一次是否松动。上紧时丝扣涂润滑脂 观察活塞、缸套有无刺漏现象,严重时应更换 每天松开活塞杆卡箍一次,将活塞杆转动四分之一圈后上紧卡箍
18 17 8 7 A 6 5 4 3 2 16 1
9
10
A - A
11 12 13 14 19 20
A
15 21
剪切式安全阀 (1)接头 (2)挡圈 (3)活塞总成 (4)阀体 (5)活塞杆 (6)緩冲垫 (7)弹 性圆柱销 (8)锁簧 (9)安全罩 (10)剪销板 (11)剪切销 (12)警告名 牌 (13)销轴 (14)钢丝挡圈 (15)铭牌 (16)开口销4×16 (17)螺母M4 (18)螺钉M4×16 (19)螺栓M10×110 (20)螺母M10 (21)螺钉 M3×8
(1)垫环 (2)底塞 (3)气囊 (4) 外壳总成 (5)盖 (6)三通 (7)接 头 (8)压力表罩 (9)排气阀 (10) 压力表 (11)截止阀 (12)垫圈 (R1)双头螺栓 (R2)螺母 (R3) 双 头螺径 (R4) 螺母
注意:为了使气囊获得高的 寿命,经常使泵的压力与气 囊预充压力保持建议的比例 (一般不得超过泵的排出压 力的2/3,最大不得超过 4.5MPa(650psi)
泥浆泵的维护(每周)
• 1)每周拆卸阀盖、缸套一次,除去污泥,清洗干净(钻井
时视具体情况)。涂上二硫化钼复合钙基润滑脂。检查阀 杆导向器的内套,如已明显磨损(阀导向杆与导向器间的 间隙超过3mm)应将其换掉,以免导向器失去正确导向阀 体运动的作用,加速阀的磨损。 2)检查阀及阀座的使用情况,把磨损严重或刺坏了的阀体、 阀胶皮、阀座换掉(更换阀座时应注意同时更换阀体), 检查阀弹簧,把折断或丧失弹力的阀弹簧也应换掉。 3)检查活塞锁紧螺母,若遇腐蚀或损坏应换掉(因为一般 上紧三次以后的螺母,镶在其内的密封圈已失去锁紧能 力)。 4)从排污法兰的丝堵处放一次水,直至见油为止。 5)检查并清洗润滑油泵管线中的滤网一次。
空气包充气阀 氮气瓶开关
1
2
3
4 5 6
空气包充气方法(如上图的专用工具) • 取下空气包压力表罩总成,旋转排气阀阀盖约1/4-1/2转,以排放 存在压力表区内的气压,取下排气阀。 • 把软管连到氮气瓶开关和空气包充气阀上。 • 打开空气包充气阀。 • 缓慢打开氮气瓶阀,用此阀调节流入空气包的气体。 • 当空气包压力表指示到所需之压力时,关闭气瓶阀。 • 关闭空气包阀 • 取下软管,盖上压力表盖,再安装上排气阀。 • 警告:1. 充气时仅能使用压缩氮气或压缩空气——不能用氧气或氢 气等易燃易爆气体。 2.在保养空气包时,空气包中的气压必须为零,泵的压力也必须为 零。不能依靠压力表来判断,因残余压力较小,压力表无法显示, 但此低压也会导致事故发生!
泥浆泵知识短期培训
编辑:孙久强 中海油服油田生产事业部
泥浆泵的工作原理
• 泥浆泵是一种往复式柱塞泵,它通过曲柄连杆机构,把马
达的旋转运动转换为十字头及活塞的往复直线运动 ,把 低压的泥浆压缩成高压泥浆。在钻井过程中以高压向井底 输送高粘度、大比重和含砂量较高的钻井液,用以冷却钻 头、冲刷井底、破碎岩石,从井底返回时携带出岩屑,是 石油钻井作业最重要的工艺设备之一。
剪断安全柱销,旁通管线打开,泥浆泵泻压,从而起到保护 泵体的作用
空气包及安全阀
3
3"NPT 1 2 2"NPT 5 4 7 8
• 1)空气包 (2)压力表 (3)剪销安全阀 (4)钢圈 (5)法兰螺
栓 (6)排出四通 (7)垫环 (8)螺母
10 6 9 5 4
12
7
8
11
R1
R2
2
3
1 R4 R3
• 氮气包 • 安全阀
• 冷缸 • 吸入管
线
液力端阀件总成(一体式冷缸) • (1)耐磨盘密封
(2)耐磨盘 (3)缸套法兰 (4)缸套密封圈 (5)缸套压盖 (6)缸套 (7)缸套锁紧环 (8)活塞杆 (9)活塞 (10)活塞密封 (11)螺母 (12)定传盘 (13)阀杆导向器 (14)插板 (15)缸盖密封圈 (16)缸盖堵头 (17)缸盖 (18)阀盖密封圈 (19)档泥板 (20)阀盖
泥浆泵的润滑
• 泥浆泵的润滑动力端润滑系统采用飞溅和强制润滑结合,
齿轮、挺杆和十字头采用飞溅润滑,由大齿轮和连杆带上 的油甩到机架集油腔内再分别流到三个挺杆表面和十字头 的挡板油盒内进入十字头销油道润滑十字头轴承。输入轴 轴承、曲轴主轴承和十字导板采用强制润滑。润滑系统采 用外置独立式齿轮油泵,该泵由输入轴驱动,润滑油经过 滤油器吸入油泵,再输入到油路分配器分配到各润滑支路, 油泵出口装有溢流阀和压力表。链条的润滑也是采用外置 式的独立齿轮油泵进行强制润滑。 液力端润滑系统用清水冲洗冷却缸套活塞,保证活塞 的正常往复运动。润滑系统由离心泵、防爆电机、喷管及 水箱组成,冷却水为循环使用,水箱需要定期清洗换水。
•
缸套喷淋系统
• 冷却液是通过喷淋泵输出送到
位于机架墙板的管汇中,供给 尽可能多的水喷到缸套上,以 不溅到十字头拉杆上为宜,少 量水返回到动力端,会污染润 滑油。 水箱的沉淀腔室,在冷却液通 过过滤网溢流出时,泥水等固 相物沉淀下来,异物被滤网阻 挡。如图所示。 根据需要清洗和冲刷水箱,更 换冷却液。因被污染的液体由 于砂粒增多,将造成活塞及缸 套早期磨损,或使喷管堵塞。
• • • •
•
泥浆泵的维护
• 正确保养好液力端。当泵不使用或停止运转的时
间超过10天以上,建议将液力端的一些零件如活 塞、活塞杆、缸套等取下来,用清水彻底冲洗泵 的液力端,冲洗后擦净,并将各机械加工面如缸 套孔、阀腔盖、垫圈表面、阀腔盖螺纹、阀座等 处予以涂油脂防护。当然,从泵上取下的零件包 括缸套、活塞等等,也要予以防护处理。这样作 不仅仅是通过防腐蚀延长了液力端的寿命,而且 也保护了从泵上取下的易损件,使它们处于良好 的状态,以便泵再次启用时安装使用。
JA-3剪销安全阀说明
• JA-3剪销安全阀是靠移动剪销的位置来改变泄放 •
压力,操作简单工作可靠。当泵的压力超过额定 值时活塞3上升,顶起剪销板10迫使剪切销11折 断液流迅速放空。 剪销式安全阀的剪切板处刻有每级工作压力的标 记,调节压力时,只需按所给压力把安全销钉插 入相应的孔内。注意,剪切板只能插一个销钉。 缸套尺寸变更,则须相应地调定安全阀压力(具 体数据见本说明书1.1.2“性能参数表”所示)。严 禁使用铁丝、电焊条或其它材料,若这样作将会 影响安全阀的压力值,可能导致事故的发生。
分体式冷缸剖视图
泥浆泵的常用零件(活塞)
常用零件(缸套)
常用零件(凡尔和凡尔座)
组装示意图(活塞和缸套)
凡尔取出工具
泥浆泵的辅助部件
• 润滑系统:1、链条的润滑 2、齿轮和轴承的润滑 3、缸套冷
却润滑
• 氮气包:其作用可以有效地减少排出系统的压力波动,从而
获得更加均匀的液流
• 剪切式安全阀:当泥浆压力超过泵的设定压力时,能够迅速
液力端组成
• • • • • • • • •
液缸 吸入阀、排出阀 缸套、活塞、活塞杆(柱塞、盘根及缸套) 吸入管、吸入空气包(减轻水击现象) 排出管、排出滤网总成 排出空气包 安全阀 缸盖、阀盖 喷淋泵总成
泥浆泵的外形图(侧视图)
⑴油位计 (2)管堵 (3)喷淋泵 (4)调节阀 (5)水箱 此泵是采用整体式冷缸泵的维护(每日)
1) 待油面稳定时检查动力端油位,至少每天检查一次,如果采用链条传 动,还应检查链条箱的油位。 2) 观察缸套与活塞工作情况。有少量泥浆由活塞拖带出来,是正常情况。 如果发生刺漏情况时,及时更换活塞并详细检查缸套内孔磨损情况, 如磨损量较大时,缸套也应即时更换,更换缸套时连密封一起更换。 3) 检查机架的缸套腔,若有大量泥浆、油污沉淀,应加以清理。 4) 检查喷淋泵水箱,水量不足时应补充,水质污染时应更换,同时还需 清理水箱。 5) 检查空气包的充气压力,是否符合操作条件要求。 6) 检查安全阀的可靠性,必要时应予以更换。 7) 检查润滑油泵压力表的变化情况。如发现压力很小或无压力,应及时 检查吸入和排出滤网有无堵塞现象。 8) 每天把活塞杆卡箍松开,检查卡箍锥面及活塞杆、中间拉杆连接面处 是否干净,并将活塞杆转动四分之一圈上紧。这样做的目的是使活塞 的磨损面均匀分布,以延长活塞和缸套的使用寿命。 9) 在上紧缸盖和阀盖前,先在其丝扣表面涂润滑脂,且在每4小时时间 内检查一次是否有松动现象出现。 10) 经常观察阀盖密封,缸盖密封、缸套密封(含耐磨盘与液缸间的密 封)报警孔,如有泥浆排出,就应及时更换相应的密封圈。
泥浆泵的维护(每年)
• 1) 检查十字头导板是否松动,十字头运转间隙是
否符合规定要求。可在导板下加垫片来调整。也 可将十字头旋转180°再进行使用(为了方便操作, 这时可调换十字头位置)。 2) 推荐每隔两年或三年对整个泵进行一次全面检 查。检查主轴承、连杆轴承、十字头轴承、输入 轴轴承是否磨损或磨坏,若不能继续使用,则须 换新的。 3) 检查齿轮的磨损情况,若磨损严重,须将被动 轴和主动轴同时调头安装。利用齿面未磨损的一 面。
• 冷却液从十字头拉杆箱返回到
• 经常检查冷却液的清洁情况,
泥浆泵的吸入流程图
泵的吸入系统说明
• 泵的吸入系统的设计要按需要能够做到单独安装,F系列
