隧道双侧壁导坑法施工方案

隧道双侧壁导坑法施工

方案

CKBOOD was revised in the early morning of December 17, 2020.

裴家垣隧道右线出口v2-b级围岩洞身开挖

施

工

组

织

设

计

城轨14-1

目录

一、施工步骤.............................................................

二、施工工艺.............................................................

1、洞身开挖...........................................................

2、初期支护...........................................................

(1)初期支护施工程序...............................................

（2）施工方法.....................................................

（3）湿喷法喷射砼.................................................

（4）型钢拱架施工.................................................

（5）钢筋网施工...................................................

（6）中空锚杆、砂浆锚杆及锁脚钢管.................................

（7）超前小导管支护工艺..........................................

（8）监控量测.....................................................

三、施工供风、供水、供电及排水方案 ......................................

1、施工供风及通风.....................................................

2、施工供水...........................................................

3、施工供电...........................................................

四、质量要求.............................................................

五、安全措施.............................................................

六、文明施工.............................................................

七、环保措施.............................................................

裴家垣隧道右线出口v2-b级围岩

洞身开挖施工组织设计

马路河隧道进口K2+960~K2+920由于围岩为松散覆盖层、强风化及中风砂岩，局部夹泥岩，岩质极软，节理裂隙极发育，初勘物探显示岩体破碎，点滴状出水，拱顶及侧壁易坍塌，围岩级别为Ⅵ级，稳定性极差，此段除需地表加固注浆外，开挖方法拟采用双侧壁导坑开挖法。

一、施工步骤

施工准备→洞口掌子面预加固→开挖平台就位→断面测量、放样→施做超前支护→按分步顺序开挖，进尺控制在～→喷8cm封闭掌子面，并初喷4cm砼封闭岩面

（C25砼）→出碴→找顶→架立钢架、挂网、打设锚杆→分层喷射砼直至设计厚度→开挖平台就位→施工下一循环。

二、施工工艺

马路河隧道以新奥法为施工原理，K2+960~K2+920段洞身开挖采用“双侧壁导坑法”，初期支护全环采用型钢钢架，锚喷挂网支护，临时钢架采用I20b 工字钢。

1、洞身开挖

“双侧壁导坑法”即延隧道两侧对称设置两处导坑，每处导坑并分上下台阶进行开挖，同时对导坑靠中线部位用I20b工字钢支护，同洞身主钢架螺栓连接牢固。

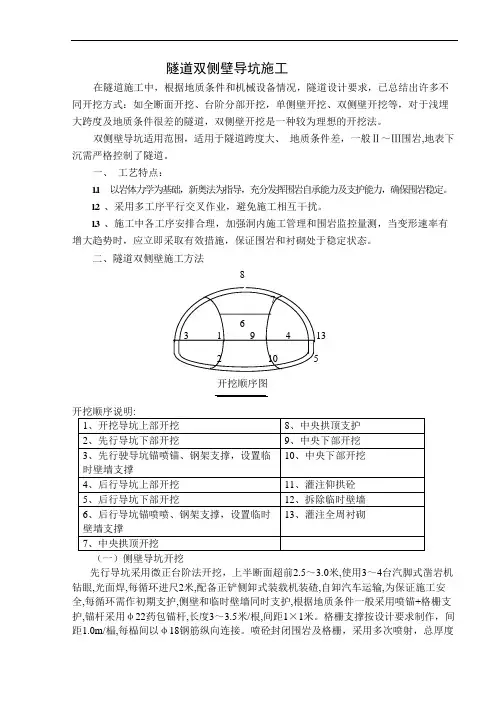

具体分部位置的断面示意图见附图2：

本隧道K2+960~K2+920段施工时主要以机械开挖人工辅助为主，施做时严格控制药量。开挖平台一律使用自制整体移动式操作平台。爆破孔采用风动YT-28风动凿岩机，一字形合金钻头，孔径φ40mm，爆破采用二号岩石乳化炸药，起爆方式均采用非电毫秒雷管分段起爆。出碴用侧翻式装载机或小型扒碴机装车，10～15T自卸汽车运至弃碴场，凿顶及危石排除用反铲挖掘机施作。

施工工序：

（1、⑴利用洞口导向措施或洞身上一循环架立的钢架施作隧道洞身，侧壁导坑纵向超前支护。

⑵开挖1部，同时，每进尺,掌子面喷8cm厚混凝土封闭。

⑶施作1部导坑周边的初期支护和临时支护，架立钢架（包括导坑的竖向

临时钢架及底部临时横撑），并设置锁脚钢管，钻设径向锚杆，台阶底

部和竖向临时钢架间及时喷射20ｃｍ混凝土封闭。

⑷复喷混凝土至设计厚度。

（2、⑴开挖２部，同时，每进尺ｍ，掌子面喷８ｃｍ厚混凝土封闭。

⑵施作２部导坑周边的初期支护和临时支护，架立钢架（包括导坑的临时

钢架），钻设径向锚杆。

⑶复喷混凝土至设计厚度。

（3、开挖３部并施作导坑周边的初期支护和临时支护，步骤及工序同１。

（4、开挖４部并施作导坑周边的初期支护和临时支护，步骤及工序同２。
