仪表信号防雷器

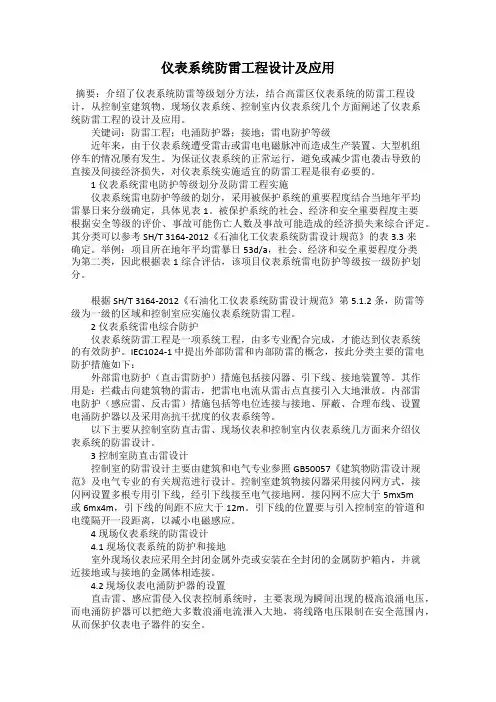

仪表系统防雷工程设计及应用
仪表系统防雷工程设计及应用摘要：介绍了仪表系统防雷等级划分方法，结合高雷区仪表系统的防雷工程设计，从控制室建筑物、现场仪表系统、控制室内仪表系统几个方面阐述了仪表系统防雷工程的设计及应用。
关键词：防雷工程；电涌防护器；接地；雷电防护等级近年来，由于仪表系统遭受雷击或雷电电磁脉冲而造成生产装置、大型机组停车的情况屡有发生。
为保证仪表系统的正常运行，避免或减少雷电袭击导致的直接及间接经济损失，对仪表系统实施适宜的防雷工程是很有必要的。
1仪表系统雷电防护等级划分及防雷工程实施仪表系统雷电防护等级的划分，采用被保护系统的重要程度结合当地年平均雷暴日来分级确定，具体见表1。
被保护系统的社会、经济和安全重要程度主要根据安全等级的评价、事故可能伤亡人数及事故可能造成的经济损失来综合评定。
其分类可以参考SH/T 3164-2012《石油化工仪表系统防雷设计规范》的表3.3来确定。
举例：项目所在地年平均雷暴日53d/a，社会、经济和安全重要程度分类为第二类，因此根据表1综合评估，该项目仪表系统雷电防护等级按一级防护划分。
根据SH/T 3164-2012《石油化工仪表系统防雷设计规范》第5.1.2条，防雷等级为一级的区域和控制室应实施仪表系统防雷工程。
2仪表系统雷电综合防护仪表系统防雷工程是一项系统工程，由多专业配合完成，才能达到仪表系统的有效防护。
IEC1024-1 中提出外部防雷和内部防雷的概念，按此分类主要的雷电防护措施如下：外部雷电防护（直击雷防护）措施包括接闪器、引下线、接地装置等。
其作用是：拦截击向建筑物的雷击，把雷电电流从雷击点直接引入大地泄放。
内部雷电防护（感应雷、反击雷）措施包括等电位连接与接地、屏蔽、合理布线、设置电涌防护器以及采用高抗干扰度的仪表系统等。
以下主要从控制室防直击雷、现场仪表和控制室内仪表系统几方面来介绍仪表系统的防雷设计。
3控制室防直击雷设计控制室的防雷设计主要由建筑和电气专业参照GB50057《建筑物防雷设计规范》及电气专业的有关规范进行设计。
浅谈关于加强集气站仪表防雷工作的必要性
途径 ， 并能够采取可靠的防雷措施 ， 雷雨天时可以减 少人员 和 设备 等安 全 保 证雷 电流 的泄 放 通 道通 畅 无 阻 ， 一方面 要定 期 检 查接 地 装 置是 否
【 关键 词 】仪表 ； 雷击 ； 接地； 屏 蔽； 防浪涌保护
１ 。 集气站防■现状
（ １ ） 值 班 室屋 顶设 有一组 避 雷 带沿 女 儿墙 敷 设 ， 屋面 风 机及 天 屏 蔽。 屏 蔽的 目的是 为了减 少 电磁干扰 。 现 场仪 表 信号线 及 电源 线等 均 与避 雷带 可靠 连接 ， 立 柱焊 接 接地 线 与接地 网连 接 。 用 电设 备 线要 采用 有屏蔽 层 的电缆 ， 信 号 电缆 屏蔽 层、 机柜 本体应 与接地 汇流 工作 接地 、 保 护按 地 、 防雷 及防 静 电接 地 共用接 地 装 置， 站 内主要 工 铜 排 紧密连 接 ， 确保 屏蔽 层正 确接 地 ， 重要仪 表可 以安装 在金 属外 壳 艺设 备等 均 采用２ 处 接地 ， 不能 保证 良好 接地 的 阀门法 兰等 采 用软铜 保 护箱 内， 并使 箱壳 可靠接 地 。 线跨接， 电动执行机构可靠接地， 仪表除了测爆仪都未做保护接地。 等 电位 连 接 改 进接 地 系统 。 将 现场 所有金 属 设备及 仪表 金 属 裸 （ ２ ） 雷 击发生 时， 集 气站 —工作 人员一 条胳 膊 有明显 感觉 发麻 ， 露 部 分、 结 构 用金 属 导体互 相连 接 起 来 ， 形 成一 个等 电位体 ， 使 其 雷 自 控 仪 表都 受到 了不 同程度 的 损害， 给 生产 平稳安 全 运行 带来 了很大 感 电势 均衡 ， 并 接入 防 雷接 地 系统 。 仪表 控 制 电缆两端 接 地 ， 信号 电 的危害 。 缆一端 接地 。 ２ ． 叠 击后 现 场仪 表 情况 检 查及 危害 统计 设置Ｓ Ｐ Ｄ（ 浪涌保护器） 。 Ｓ Ｐ Ｄ 具有过电流保护功能。 为了防止感 ２ ． １ 检 查情 况 应雷 ， 在Ｕ Ｐ Ｓ 进线侧、 仪表 机 柜 电源 进 线处 等地 方安装 电源 防雷 器， （ １ ） 近 日， 该 集 气站 遭受 了严 重 的雷 击灾 害， 通过 现 场 检查 ， 绝 作为 电源 侧防 浪涌 保护 ； 在仪 表 机柜 进 线侧 、 通信 系统进 线 侧各 安装 大 多数 仪 表 无 显 示或 有 信号 输 出但 与实 际 值偏 差 很大 ， 而在 此 之 前 组 防 雷保护 器 ； 对 现场 重要 的仪 表 （ 例 如外 输 计 量仪 表 ） 可 以考虑 仪 表 工作正常。 可以得 出 ， 仪 表 工作异 常与本次 雷 击有直 接 的关系 。 安装隔爆型管式防雷器并做好屏蔽与等 电位连接， 可以有效地避免 （ ２ ） 检 测 仪表 ４ － ２ ０ ｍＡ 信 号 回路 的 电流 为零 或 近 百毫 安 ， 断 开 感应雷 在仪 表 线路上 形成浪 涌 电流 。
浪涌保护器老化劣化测试
电源SPD老化劣化测试1．SPD1.1 SPD的概念浪涌保护器（SPD），也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
SPD是电子设备雷电防护中不可缺少的一种装置，其作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击。
1.2 SPD的基本特点（1）保护通流量大，残压极低，响应时间快；（2）采用最新灭弧技术，彻底避免火灾；（3）采用温控保护电路，内置热保护；（4）带有电源状态指示，指示浪涌保护器工作状态；（5）结构严谨，工作稳定可靠。
1.3 SPD的基本元器件1）放电间隙（又称保护间隙）：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。
这种放电间隙的两金属棒之间的距离可按需要调整，结构较简单，其缺点是灭弧性能差。
改进型的放电间隙为角型间隙，它的灭弧功能较前者为好，它是靠回路的电动力F作用以及热气流的上升作用而使电弧熄灭的。
2）气体放电管：它是由相互离开的一对冷阴板封装在充有一定的惰性气体（Ar）的玻璃管或陶瓷管内组成的。
为了提高放电管的触发概率，在放电管内还有助触发剂。
这种充气放电管有二极型的，也有三极型的，气体放电管的技术参数主要有：直流放电电压Udc；冲击放电电压Up（一般情况下Up≈（2～3）Udc；工频耐受电流In；冲击耐受电流Ip；绝缘电阻R（>109Ω）；极间电容（1-5PF）气体放电管可在直流和交流条件下使用，其所选用的直流放电电压Udc分别如下：在直流条件下使用：Udc≥1.8U0（U0为线路正常工作的直流电压）在交流条件下使用：U dc≥1.44Un（Un为线路正常工作的交流电压有效值）3）压敏电阻：它是以ZnO为主要成分的金属氧化物半导体非线性电阻，当作用在其两端的电压达到一定数值后，电阻对电压十分敏感。
防雷产品全系列产品知识
标定科技
（一）防雷器的概念及参数
防雷器，也称避雷器，浪涌保护器，电涌保护 器(Surge Protection Devices,简称SPD)，过电压保 护器。其定义为：至少含有一个非线性元件，用于 限制瞬态过电压和分流泄放电涌电流的器件。 按照被保护对象的不同，分为电源防雷器和信 号防雷器。按照响应特性的不同，分为开关型防雷 器、限压型防雷器和组合型防雷器。
标定科技
防雷器主要技术参数
标称工作电压Un：设备正常耐受电压，防雷器不动作。 与被保护系统的额定电压相符，在信息技术系统中此 参数表明了应该选用的保护器的类型，它标出交流或 直流电压的有效值。 最大持续工作电压Uc：能长久施加在保护器的指定端， 而不引起保护器特性变化和激活保护元件的最大电压 有效值。 标称放电电流（通流容量）In：也称额定放电电流（通 流容量）In，给保护器施加波形为8/20μs的标准雷电 波冲击10次时，保护器所耐受的最大冲击电流峰值。
产品介绍
成都标定科技有限责任公司
CHENGDU PEDARO TECHNOLOGY CO., LTD. 标定科技
一、公司简介
标定科技
公司发展历程
* 1999年在成都成立了成都标定科技有限责任公司，注册资金1000万元， 是国内最早从事防雷接地产品的企业。 * 2000年获得了防雷工程、设计的专业资质证书，成为防雷销售、设计、 施工、培训等综合提供商。 * 2001年通过了ISO9001:2000质量管理体系国际权威认证。 * 2002年成为中国气象学会雷电防护研究会会员。 * 2004年在全国各大城市设立多个办事处，形成了覆盖全国的销售及售 后服务网络。 * 2006年建立海外办事处，将产品销售及服务扩展至香港、泰国、马来 西亚、印尼、印度、斯洛伐克等国家和地区。
PT,CT,母线,避雷器等一次设备的相关知识课件
避雷器的一般工作原理 当作用电压超过电力避雷器的放电电压时，避雷器即先放电， 限制了过电压；放电体结束，绝缘强度能自己恢复，保证电 力设备正常运作。
• 当电网由于雷击出现 瞬时脉冲电压时，防 雷器在纳秒内导通 。
. 3)电压互感器二次侧所接的负荷是测量仪表和继电器的电 压线圈，它们的阻抗很大，因此，电压互感器的正常工作 方式接近于空载状态。电压互感器本身的阻抗很小，一旦 副边发生短路，电流将急剧增长而烧毁线圈。
. 4)电压互感器主要用于传输信号，要求原副边的变比(比 差)及原副边的相位之差(角差)满足一定的准确度要求。 而变压器主要用于传输功率，要求传输过程中损耗小，效 率高。
• 2.1.1共相封闭母线特点
• 共相封闭母线三相母线共在一个金属封闭 结构箱内，具有制造简单、造价低、维护 方便、运行较为可靠等优点，多采用自然 冷却、外壳多点接地方式。缺点是布置位 置较大且现场安装工作量大，受外界环境 条件的影响大，对运行维护的要求较高， 如维护不当有可能受潮，影响封闭母线的 绝缘水平，甚至造成相对地或相间短路， 引起严重的厂用电事故。
• 封闭母线包括离相封闭母线、共相封闭母线和电 缆母线。
• 2.1共相封闭母线
• 共相封闭母线包括不隔相共箱封闭母线、 隔相共箱封闭母线及交直流励磁共箱母线， 广泛用于100MW 以下发电机引出线与主变 压器低压侧之间或75MW 及以上机组厂用 变压器低压侧与高压配电装置之间的电流 传输。共箱封闭母线也可用于发电机交直 流励磁回路、变电所用电引入母线或其它 工业民用设施的电源引线。
按电流互感器的工作原理，可分为电磁式、电容式、光电式 和无线电式。
信号防雷器技术参数
信号防雷器技术参数
信号防雷器技术参数包括以下几项：
1. 额定电压：指防雷器能够承受的最大输入电压，也是防雷器能够有效保护设备的最高电压。
2. 最大持续工作电压：在持续的工作状态下，防雷器能够承受的最高电压。
3. 标称放电电流：指防雷器能够承受的最大放电电流，它决定了防雷器的通流容量。
4. 最大放电电流：指防雷器能够承受的最大放电电流，它表明了防雷器的通流容量。
5. 限制电压：指防雷器在通过雷击电流后，输出的电压值。
6. 数据传输速率：指防雷器对数据传输速率的要求，通常需要根据实际使用的网络传输速率来选择合适的防雷器。
7. 插入损耗：指防雷器对信号的损耗值，通常越低越好。
8. 响应时间：指防雷器对雷击电流的响应时间，通常越短越好。
9. 工作环境：指防雷器的工作环境条件，包括温度、湿度等。
10. 接口形式：指防雷器的接口类型和数量，需要根据实际需求来选择合适的接口形式和数量。
以上是信号防雷器的一些主要技术参数，不同的防雷器可能还有其他的参数要求，需要根据具体的使用环境和设备来选择合适的防雷器。
信号防雷器技术参数 -回复
信号防雷器技术参数-回复信号防雷器是一种用于保护电子设备和通信系统免受雷击等电磁干扰的关键装置。
它的技术参数对于确保它的有效性和性能至关重要。
本文将逐步介绍信号防雷器的技术参数，包括额定电压、击穿电压、放电电流、响应时间和耐雷电磁辐射能力。
首先，额定电压是信号防雷器最重要的技术参数之一。
它表示了信号防雷器可以正常工作的最高电压水平。
一般来说，额定电压应与被保护设备或系统的工作电压相匹配，以确保其正常运行。
如果信号防雷器的额定电压过低，它可能无法阻止过高的电压进入设备或系统内部，从而导致设备损坏或数据丢失。
其次，击穿电压是信号防雷器的另一个重要技术参数。
它是指信号防雷器在过电压条件下启动的最低电压。
当系统或设备遭受雷击或其他高电压冲击时，击穿电压决定了信号防雷器能够有效地分离和吸收过电压的能力。
较低的击穿电压将使信号防雷器更容易启动并提供保护。
第三，放电电流是信号防雷器的另一个关键技术参数。
它是指信号防雷器在吸收或排除过电压时所能承受的最大电流。
较高的放电电流意味着信号防雷器可以更好地承受和耗散过电压的能力，从而保护被保护设备或系统的安全。
接下来，响应时间是信号防雷器的另一个重要技术参数。
它表示信号防雷器在遭受过电压时开始快速反应并吸收或排除电压的能力。
较短的响应时间意味着信号防雷器可以更快地保护设备或系统免受电磁干扰的影响。
因此，在选择信号防雷器时，应选择具有较短响应时间的产品以确保高效的保护。
最后，耐雷电磁辐射能力是信号防雷器的另一个重要技术参数。
它表示信号防雷器在雷电活动期间能够承受的最大电磁辐射水平。
由于雷电通常产生强大的电磁辐射，信号防雷器必须具备足够的耐久性和稳定性，以保证在高强度的雷电活动中继续有效运行。
综上所述，信号防雷器的技术参数是确保其有效性和性能的基础。
额定电压、击穿电压、放电电流、响应时间和耐雷电磁辐射能力是评估信号防雷器质量和适用性的重要指标。
在选择信号防雷器时，我们应该根据被保护设备或系统的需求和特点，综合考虑这些技术参数，以确保信号防雷器能够提供可靠的保护。
防雷公司名录
1.杭州易普康科技有限公司" - 提供PU40、PU65、PM40避雷器、IF3避雷针、OCK综合保护装置、消控防雷箱SPD8和eurotect浪涌保护器。
2.北京开士世纪科技有限责任公司" - 集防雷工程勘察、设计、施工、产品销售为一体的防雷公司，主要产品：美国MCG，SIMINS，TEK，SUHNER，LEUTRON。
3.深圳市雷盾电子有限公司" - 代理英国ESP系列防雷器，德国DEHN系列防雷器，设计生产雷盾系列防雷器，经营避雷针，接地模块等防雷器材。
4.广州市翔达科技发展有限公司" - 提供综合防雷，综合布线，监控系统，宝石智能卡。
5.常州市强宝通讯设备有限公司" - 主要生产电源防雷器，防雷箱，交流配电箱，避雷针，地极等高科技产品。
6.桑莱特科技" - 生产销售火泥熔接，铝热焊、热熔焊接、铜包钢接地棒，物理降阻剂，接地模块，避雷针，铜包钢导线，浪涌保护器，接地检测井，接地排等。
7.深圳市恒安达电子技术有限公司" - 以系统防雷工程、机房监控工程、以及智能化系统工程和相关电子产品代理为业务，中国气象学会会员。
8.深圳市格林曼实业有限公司" - 国家乙级防雷工程资质企业，从事防雷工程、机房工程、安防工程的设计施工；代理防雷器、避雷针、地网、USP电源、闭路监控。
9.济南雷讯科贸有限公司" - 从事防雷工程设计和施工的公司，产品：siemens（西门子），中光，DEHN，OBO，避雷器，接地（地网）等。
10.北京利达科信环境安全技术有限公司" - 隶属于利达集团，是注册于北京经济技术开发区的高科技企业，专注于防雷产品的研发、生产、销售的专业防雷公司。
11.株洲普天长江防雷科技有限公司" - 中国普天株洲普天通信设备厂与长江通信核心企业武汉长江光网通信公司合资，从事防雷产品、通信配套电子开发生产销售及技术服务。
第六章避雷器
RA
（5）在TN-C-S电源系统中的安装示意图
主配电柜 避雷器
SEB
电表
PEN
kWh
分配电柜 避雷器
设备 避雷器
L1 L2 L3 PE N
LPZ 0
EBB LPZ 1
EBB LPZ 2
LPZ = 防雷保护区 SEB =配电柜 EBB =等电位连接排
（6）在TN—S电源系统中的安装示意图
主配电柜 避雷器
SEB
电表
kWh N PE
分配电柜 避雷器
设备 避雷器
L1 L2 L3 N PE
LPZ 0
EBB LPZ 1
EBB LPZ 2
LPZ = 防雷保护区 SEB =配电柜 EBB =等电位连接排
安装示例
6.2.3 天馈避雷器 1、作用：抑制从天线及馈线上的感应雷及过电压，保 护现代微电子器件组成的电子设备。
避雷器额 定电压KV
系统标准电 持续运行电
压（有效值） 压（有效值）
KV
KV
支流1mA参考 电压（不小
于)KV
标称放电流下 残压不大于
KV
陡波冲击残压 （不大于）
KV
2ms操作通流 容量 电流A.18
次
17
10
12.7
26.0
50
57.5
100
HY5WS-17/50
17
10
12.7
26.0
50
57.5
（3）非线形电阻阀片也是由 许多单个阀片串联而成，其 静态伏安特性（如图），可 限制工频续流，雷电流通过 时，端部不会出现很高的电 压，改善避雷器保护性能。
（4）等效电路
均压电阻
间隙电容
SUM防雷器样本
200 601 200 600 200 610 200 611 200 620 200 630 200 631 200 640 200 650
最大持续 工作电压Uc
75V 275V 385V 75V 275V 385V 75V 275V 385V
额定放电电流 In（8/20μs）
15KA 20KA 20KA 15KA 20KA 20KA 15KA 20KA 20KA
1997: Company introduced the most advanced surge protective technology from German, and began to develop SUM SPD.
2000: Company create a trademark SUM SPD and produce 2-wires information SPD.
2010: For the coordination of company name and product brands, the company changed its name to "Shanghai SUM SPD Technology Co., Ltd.", and produced a series of compact 2-wires Information SPD, antenna system SPD, and other SPD products.
四级电源防雷器 Power Supply SPD Class Ⅳ
型号 Type
PBD-5 PBD-12 PBD-24 PBD-48 PBD-110 PBD-250
订货号 Order NO.
210 500 210 510 210 520 210 530 210 540 210 550
SUM防雷器样本
最大放电电流
限制电压 Up
Imax（8/20μs） 5KA（8/20μs） In（8/20μs）
40KA 40KA 40KA 40KA 40KA 40KA 40KA 40KA 40KA
≤350V ≤1.0KV ≤1.5KV ≤350V ≤1.0KV ≤1.5KV ≤350V ≤1.0KV ≤1.5KV
At the same time, SUM is also used in building, chemical, gas, rail and other industries, such as construction of Beijing 2008 Olympic Games in Beijing Bird's Nest video surveillance surge protection, Guangzhou Fanyu Chemical factory automatic control system surge protection, natural gas from Chongqing section mine, Beijing Subway Thirteenth Line, etc.
≤900V ≤1.5KV ≤2.0KV ≤900V ≤1.5KV ≤2.0KV ≤900V ≤1.5KV ≤2.0KV
模数 Mode
1 1 1 1 1 1 ----
报警端子 Terminal
---1FC 1FC 1FC ----
页数 Page
8 8 8 9 9 9 8 8 8
N-PE间隙型防雷器 N-PE-Surge Arrester
200 601 200 600 200 610 1 200 640 200 650
最大持续 工作电压Uc
铁路信号防雷设备施工与技术分析
铁路信号防雷设备施工与技术分析在我国铁路高速发展的今天，做好铁路信号设备的防雷工作至关重要，防雷工作的好坏将直接关系整个运输部的安全运输生产及设备和人身安全，因此，在整个防雷体系中，应从外部到内部统筹综合考虑，保障铁路运输安全稳定的进行。
随着铁路信号技术的发展和铁路信号的广泛应用，铁路信号也成为提高铁路区间和车站通过能力、增加铁路运输经济效益、改善铁路员工劳动条件的一种现代化科学管理手段和技术。
铁路信号；防雷技术；防雷措施一、铁路信号铁路信号系统是一种通过灯具、仪表、标志物、音响的设备传达机车车辆运行条件、行车设备状态以及相关的行车知识等信号给铁路行车人员的技术设备。
列车行车安全得到保证的基础设备之一就是铁路信号设备，行车安全以及运输效率与其可靠性的高低息息相关。
信号系统的技术和设备研究在我国高速发展的铁路建设中变得越来越重要。
铁路线路本身对设计标准提出了要求，铁路信号系统不仅要满足这个要求，区域间的接入条件也要满足，要考虑设备近期的运行条件，还有预留给远期计划规划等技术更新的空间。
二、雷电对铁路信号设备的危害的原因（1）铁路信号设备的占地面积较大，并且很多信号设备分布在较高的山区上，还有的是在旷野中，构成易遭受雷电的特点。
（2）铁路的钢轨是雷电流的良好导体，与钢轨连接的信号设备就较容易受到雷电的袭击。
（3）自动闭塞和半自动闭塞的诸多信号线、控制线都是使用架空线，均架设在信号线路中，暴露在旷野中，在雷雨天气，保护措施较弱，极易受到雷电的威胁，线路中的大电流会串入信号机房，从而引起对内部设备的损害。
（4）信号机房存在較多的接地系统，其冲击接地电阻不均匀，在雷电袭击时，雷电流引起地电位差，也容易造成“地电位反击”，形成“不等电位”，威胁到机房人员和设备的安全。
从上述原因不难看出，为了提高铁路信号设备的防雷标准，一定要有良好的避雷设施、接地网等，采取完善的直击雷、感应雷防护措施。
同时在信号机房、计算机网络系统、信号传输系统、机房接地系统等采取有效的防护措施，在拦截、分流、均衡、接地、布线、布局等方面做好完善的综合防护。
中国防雷器生产厂家和经销商
中国防雷器生产厂家和经销商1.杭州易普康科技有限公司"-提供PU40、PU65、PM40避雷器、IF3避雷针、OCK综合保护装置、消控防雷箱SPD8和eurotect浪涌保护器。
2.北京开士世纪科技有限责任公司"-集防雷工程勘察、设计、施工、产品销售为一体的防雷公司，主要产品：美国MCG，SIMINS，TEK，SUHNER，LEUTRON。
3.深圳市雷盾电子有限公司"-代理英国ESP系列防雷器，德国DEHN系列防雷器，设计生产雷盾系列防雷器，经营避雷针，接地模块等防雷器材。
4.广州市翔达科技发展有限公司"-提供综合防雷，综合布线，监控系统，宝石智能卡。
5.常州市强宝通讯设备有限公司"-主要生产电源防雷器，防雷箱，交流配电箱，避雷针，地极等高科技产品。
6.桑莱特科技"-生产销售火泥熔接，铝热焊、热熔焊接、铜包钢接地棒，物理降阻剂，接地模块，避雷针，铜包钢导线，浪涌保护器，接地检测井，接地排等。
7.深圳市恒安达电子技术有限公司"-以系统防雷工程、机房监控工程、以及智能化系统工程和相关电子产品代理为业务，中国气象学会会员。
8.深圳市格林曼实业有限公司"-国家乙级防雷工程资质企业，从事防雷工程、机房工程、安防工程的设计施工；代理防雷器、避雷针、地网、USP电源、闭路监控。
9.济南雷讯科贸有限公司"-从事防雷工程设计和施工的公司，产品：siemens （西门子），中光，DEHN，OBO，避雷器，接地（地网）等。
10.北京利达科信环境安全技术有限公司"-隶属于利达集团，是注册于北京经济技术开发区的高科技企业，专注于防雷产品的研发、生产、销售的专业防雷公司。
11.株洲普天长江防雷科技有限公司"-中国普天株洲普天通信设备厂与长江通信核心企业武汉长江光网通信公司合资，从事防雷产品、通信配套电子开发生产销售及技术服务。
机房防雷接地系统施工工艺
编号：机房防雷接地系统施工工艺要求✧浪涌保护器的规格、型号应符合设计要求，浪涌保护器安装位置、安装方式应符合设计要求或产品安装说明书的要求✧接地装置的规格、型号必须符合设计要求，并有相关机构出具的检测报告。
✧测试仪表应为接地电阻测试仪，量程在0.001～100Ω时，精度应为±2%（读数+2个数）。
✧为保持稳定的系统信号及可靠的安全接地，机房内所有电源插座的极性必须保持一致。
✧严禁在电源插座内将交流工作地与安全地连接在一起。
施工机具电工组合工具、手锤、钢锯、电锤、冲击钻、电气焊机具、卷尺、小线、线坠、卷尺、粉线袋、大绳、绞磨（或倒链）、紧线器、铁镐、铁锹等。
作业条件✧地面找平、防锈等施工已经完毕。
✧地板下均压环及静电带施工应配合桥架、配线及防静电地板等施工进行,项目经理根据工程进度,合理安排接地系统与其他施工工序衔接,避免交叉打架现象。
✧各预留接地线预留到位。
技术准备✧施工图纸和技术资料齐全。
✧施工方案编制完毕并经审批。
✧施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。
操作工艺工艺流程：等电位均压带→汇流排施工→大楼接地体电阻测试→接地体制作→电源防雷器安装→信号防雷器安装→分项验收。
等电位均压带制作主机房和辅助区的地板或地面应有静电泄放措施和接地构造，防静电地板、地面的表面电阻或体积电阻值应为2.5×104~1.0×109Ω，且应具有防火、环保、耐污耐磨性能。
等电位联结网格应采用截面积不小于25mm2的铜带或裸铜线，并应在防静电活动地板下构成边长为0.6~3m的矩形网格。
铜排之间连接采用钻孔，螺丝拧紧，要求更高的采用氧焊焊接。
表格0-1等电位联结带、接地线和等电位联结导体的材料和最小截面积名称材料最小截面积（mm2）等电位联结带铜50利用建筑内的钢筋做接地线铁50单独设置的接地线铜25等电位联结导体（从等电位联结带至接地汇集排或至其铜16他等电位联结带；各接地汇集排之间）等电位联结导体（从机房内各金属装置至等电位联结带铜 6或接地汇集排；从机柜至等电位联结网格）每台电子信息设备（机柜）应采用两根不同长度的等电位联结导体就近与等电位联结网格连接。
仪表自动化系统防雷及接地
接 地方式（三）
• 接地铜排接至接地网。控制柜内主接地 铜排应使用35mm²铜导线接至接地网。
• 控制柜金属柜体应确保接地。柜门与柜 体用2.5mm²黄绿铜导线跨接。
常见问题
• • • • • 室外变送器无内置或外置防浪涌模块； 带浪涌模块的变送器未有效接地； 防浪涌模块的接地端未接地； 电缆的铠装层未两端接地； 电缆的屏蔽层未接地、或多点接地、或未电气 连通； • 电气柜的接地铜排、柜门未接地； • 控制柜内主接地铜排接至接地网的铜导线截面 积太小。
接 地方式（一）
• 现场仪表内、外置防浪涌模块的接地端 接仪表外壳，确保仪表外壳与接地网连 通，否则用2.5mm²黄绿铜导线接地。 • 柜内所有防浪涌模块的接地端用黄绿铜 导线接至PE接地铜排，或者将防浪涌模 块的金属安装导轨接至PE接地铜排。
接 地方式（二）
• 电缆铠装层在电缆两端（控制室及现场防爆 箱）接地。
• 金属电缆保护管、桥架两端接地。金属保护 管螺纹连接时不能使用绝缘生胶带，金属桥 架不同节间用铜导线跨接。
• 电缆屏蔽层只能在控制室一侧接地，在仪表 侧保持悬空。有转接箱的应确保同一信号回 路的屏蔽层电气连通。屏蔽层如有两点以上 接地，在屏蔽层会有感应电流流过，反而成 为干扰源，因此应避免形成形成多点接地。
接地目的
• 防浪涌模块接地目的是提供泄流通道， 雷击时迅速导通泄放雷电流。防浪涌模 块只有接地后才具备防雷作用。 • 电缆管、金属桥架、铠装层、屏蔽层等 接地后具备良好的屏蔽作用，能大幅减 弱电缆导线因雷电感应而产生的电流电 压，从而保护电气设备免遭雷击损坏。 同时也可避免因电缆绝缘层老化而漏电 伤人。
带内置防浪涌模块的变送器
配外置防浪涌模块的变送器
带浪涌模块的变送器未有效接地
RS232接口信号防雷器
RS232信号防雷器
适用范围:
本系列信号SPD适用为RS-232接口（9芯、15芯、25芯）、RS485/422、有线遥感、遥测、遥控等D型接口的设备提供线线间、线地间的雷击及其它雷电浪涌防护。
◆采用泄流、钳位、稳压的原理，实现了高效可靠的抗高压脉冲冲击功能和准确的钳位电压。
◆多级保护、残压低,低电容设计、传输性能优异。
◆采用进口元器件、响应速度快。
◆通流量大、插入损耗低、无干扰、使用寿命长。
◆适用于机关、金融、证券、保险等行业的RS232串口通讯领域的雷电防护，并可用作打印机接口
的抗浪涌冲击保护装置，有效减少由于设备受到脉冲干扰而造成的软硬件故障。
特别适用于配有微电脑的高精密设备。
技术指标:
产品安装：
1、本产品安装于信号通道和被保护设备之间，输出端与被保护设备相连。
2、所有接线必须牢固及可靠电气联接。
3、防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于10Ω。
SPD的接地线≥4mm2
与接地汇流排的距离小于1米。
防雷器的电压等级及防护等级
防雷器也称：避雷器，浪涌保护器，SPD防雷器分类：电压开关型SPD：无电涌出现呈高阻抗，当出现电涌电压时突变为低阻抗的SPD.电压限压型SPD：无电涌出现呈高阻抗，水电用电流和电压的增加，阻抗跟着连续变小的SPD。
B级防雷器（第〡等级）：由于特殊设计，能够直接承受直击雷的能量和释放部分直击雷及电流的防雷器。
C级防雷器（第〢等级）：能够释放远距离或传导雷击的能量和释放部分直接雷击电流的防雷器。
D级防雷器（第〣等级）：为了保护终端负载而设计的精密保护防雷器。
电压要求：电压等级的选择。
信号防雷器的最高工作电压的选择，是依据通信线路的工作电压来确定的。
一般来说，信号防雷器的最高工作电压必须大于通信线路工作电压的1.2倍。
参数：标称电压Un：与被防护系统的额定电压相符，例如：230/380V。
工作电压：在电网电压波动范围内具备正常运行的能力。
最大持续运行电压Uc：加在浪涌防护器接线端的最大连续工作电压的有效值。
Uc值必须与标称电压相符，在使用说明的规定范围内。
标称电压un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器类型，它标出交流或直流电压的有效值。
额定电压uc：能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
额定放电电流ISN：给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
最大放电电流IMAX：给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
避雷器的主要种类、特点及应用场合：防雷器的种类基本上分三大类型：一是电源避雷器（安装时主要是并联方式，也串联方式）按电压的不同，分220V的单相电源防雷器和380V的三相电源防雷器。
二是信号防雷器，多数用于计算机网络、通信系统上，安装的方式是串联。
三是天馈线防雷器，使它适用于有发射机天线系统和接收无线电信号设备系统，连接方式也是串联。
防雷器工作原理和结构
防雷器工作原理和结构沈阳北一宁防雷工程有限公司技术部整理防雷器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。
防雷器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
防雷器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。
用于防雷器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
一、SPD的分类：1．按工作原理分：（1）开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。
用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。
（2）限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。
用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。
（3）分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。
扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。
用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。
2．按用途分：（1）电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。
（2）信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。
二、SPD的基本元器件及其工作原理：1．放电间隙(又称保护间隙)：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线(PE)相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。
关于烟气在线设备（CEMS）防雷的分析
关于烟气在线设备（CEMS）防雷的分析刘兴玺【摘要】Combining with factual examples,the paper indicates the design defects in the Continuous Emission Monitoring System at some power plant,indicates the reliability of equipment can be enhanced and the operating rate of the environment-friendly facilities can be ensured according to the technical reform by professional staff,so as to be helpful for improving the equipment management under the increasingly higher environ-mental protection demands.%结合具体实例，论述了某电厂烟气在线监测CEMS系统的设计缺陷，并通过专业人员分析技改后提高了设备的可靠性，保证了环保设施的投运率，在目前环保要求日益严重的形势下有助于企业提高设备管理水平。
【期刊名称】《山西建筑》【年(卷),期】2014(000)035【总页数】2页(P156-157)【关键词】CEMS;防雷;监测;系统改造【作者】刘兴玺【作者单位】国投大同能源有限公司电厂，山西大同 037001【正文语种】中文【中图分类】TM862某电厂投产1年后烟气在线监测CEMS系统接连发生两次雷击事故。
事故经过简单回顾如下：1)事故经过：2011年6月14日晚上发生雷雨天气，雷声大作，晚上0:32分2号机组六大风机跳闸，后锅炉降负荷，直到0:57分机组恢复正常运行，后检查发现锅炉DCS画面部分温度、压力测点、烟气在线监测系统的测点显示异常，全部坏点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪表信号防雷器
仪表信号防雷器（SPD）：
仪表仪器的控制线路，在遭受雷击时，由于传输线路容易引起电磁脉冲，导致线路中的过电压，侵入仪表仪器，造成仪表损坏，仪表信号防雷器，通过串联在信号线路中，通过内部电路的多级防雷保护，向大地泄放电流，来保护仪表仪器，也叫仪表信号浪涌保护器，仪表信号浪涌抑制器。
仪表信号防雷器的重要性：
自动化检测仪表以其测量精确、显示清晰、操作简单等特点，在工业生产中得到广泛应用，而且自动化检测仪表内部具有与微机的接口，更是自动化控制系统重要的部分，被称为自动化控制系统的眼睛。
自动化仪表主要有温度仪表、压力仪表、物位仪表、流量仪表及一些过程分析仪表等。
适用范围：
·仪表信号防雷器主要用于控制信号设备点对点的协击保护，可保护各种信号传输设备免受来自信号传输线的感应雷击和电涌电压带来
的危害，对相同工作电压下的RF传输同样适用；
性能特点：
· 采用多级保护电路，残压水平低
·插损小，响应时间快；
· 限制电压精确，通流容量大；
· PCB采用微带设计，结构严谨；
· 集成多路视频信号防雷箱为标准19英寸安装，17路设计，以备有一路出现故障时快速更换；
· 性能稳定，工作可靠；
· 安装、使用方便，无须维护。
AS24Y图片：
AS12Y：
技术参数：
导轨式安装：AS12Y-D
仪表防雷器的选型：
在选择匹配的仪表防雷器时，要根据仪表信号线接口、传输功率、电流大小等相关因数进行选择，在考虑选型时，也要注意仪表信号防雷器的安装方式，接地等。
注意：在安装好仪表信号防雷器后，一定要做好接地，好的接地是保证防雷器保护效果的重要保证，在雷雨季节，要经常巡视防雷器是否损坏，及时跟换！。
