空调方案设计

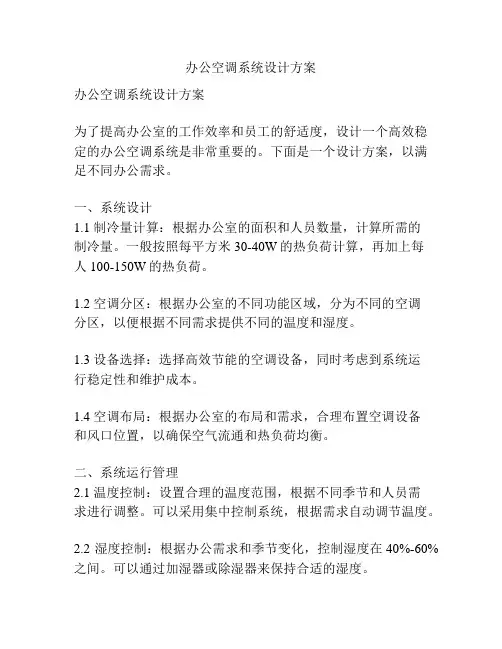

办公空调系统设计方案
办公空调系统设计方案办公空调系统设计方案为了提高办公室的工作效率和员工的舒适度，设计一个高效稳定的办公空调系统是非常重要的。
下面是一个设计方案，以满足不同办公需求。
一、系统设计1.1 制冷量计算：根据办公室的面积和人员数量，计算所需的制冷量。
一般按照每平方米30-40W的热负荷计算，再加上每人100-150W的热负荷。
1.2 空调分区：根据办公室的不同功能区域，分为不同的空调分区，以便根据不同需求提供不同的温度和湿度。
1.3 设备选择：选择高效节能的空调设备，同时考虑到系统运行稳定性和维护成本。
1.4 空调布局：根据办公室的布局和需求，合理布置空调设备和风口位置，以确保空气流通和热负荷均衡。
二、系统运行管理2.1 温度控制：设置合理的温度范围，根据不同季节和人员需求进行调整。
可以采用集中控制系统，根据需求自动调节温度。
2.2 湿度控制：根据办公需求和季节变化，控制湿度在40%-60%之间。
可以通过加湿器或除湿器来保持合适的湿度。
2.3 新风处理：确保室内新风的供应和排出，保持空气的新鲜和循环。
2.4 能耗监测：安装能耗监测系统，实时监测空调系统的能耗情况，及时调整运行方式，降低能耗。
三、系统维护3.1 定期保养：定期清洁空调设备，更换滤芯、电池等易损部件，确保系统正常运行。
3.2 定期检测：定期检测空调设备的性能和运行状况，及时发现问题并解决。
3.3 维修保障：与供应商签订维修保养合同，确保在设备故障时能及时得到维修。
3.4 使用培训：对员工进行空调系统的使用培训，让他们了解系统的基本操作和注意事项。
综上所述，一个高效稳定的办公空调系统设计方案需要考虑制冷量计算、空调分区、设备选择、空调布局等方面的因素。
同时还需要系统运行管理和系统维护的措施，以保证系统能够长期稳定运行，并为员工提供舒适的办公环境。
机房空调设计方案
机房空调设计方案机房空调设计方案一、背景介绍机房作为存放计算机设备的重要环境，需要保持适宜的温度和湿度以确保设备的正常运行。
空调系统在机房设计中起着至关重要的作用，本文将提出一种机房空调设计方案，以满足机房的散热和湿度控制需求。
二、需求分析在设计机房空调系统之前，首先需要进行需求分析，明确机房的散热和湿度控制需求。
一般来说，机房的温度应控制在20°C至25°C 之间，湿度控制在40%至60%之间。
同时，机房的空气流通也需要考虑，以避免死角和局部温度过高的问题。
三、设计方案1. 空调系统选型在选择机房空调系统时，需要考虑到机房的面积、设备数量、散热量等因素。
一般而言，可选择中央空调系统或分体空调系统。
中央空调系统适用于大面积机房，能够提供均匀的冷却效果；分体空调系统适用于小型机房，成本相对较低。
2. 空调布置与空气流通为了保证机房内的空气流通，应将空调设备合理布置。
可以将空调设备放置在机房四周，并设置合理的空气循环路径。
此外，还可以利用风扇或通风设备增强空气流通效果。
3. 温度调节策略机房空调系统应具备智能温度调节功能，能够根据机房内设备的运行状态和环境温度进行自动调节。
此外，还可以设置温度传感器，及时监测机房内的温度，并与空调系统进行联动控制。
4. 湿度控制策略湿度对于机房内的设备运行也十分重要。
空调系统应配备湿度传感器，实时监测机房内的湿度，并根据设定值进行湿度调节。
同时，还可以设置湿度报警功能，一旦湿度超过设定阈值，系统能够及时发出警报并采取相应的措施。
5. 温湿度监测与报警系统为了保证机房的稳定运行，可以引入温湿度监测与报警系统。
该系统能够持续监测机房内的温湿度并记录数据，一旦温湿度异常，系统会发出警报，并给出解决方案建议。
四、实施计划1. 设计与安装阶段在设计与安装阶段，需要确定机房的空调系统选型，并进行合理布局与安装。
2. 调试与调整阶段在空调系统安装完成后，需要进行调试与调整，确保系统正常运行，并对温度和湿度控制策略进行优化。
空调设计方案范文
空调设计方案范文一、引言空调系统是指控制室内温度、湿度、气流和空气质量的设备。
在现代建筑和办公场所中，空调系统已经成为必不可少的设备。
一个好的空调设计方案可以提供舒适的室内环境，并节约能源。
二、需求分析在开始设计空调系统之前，首先需要进行需求分析。
这涉及到以下几个方面：1.舒适性需求：根据使用者的需求确定室内温度、湿度和气流的要求。
通常情况下，室内温度应在舒适温度范围内保持稳定。
2.能源效率要求：要考虑空调系统的能源消耗以及运行成本。
通过采用高效的设备和控制策略可以实现能源的节约。
3.控制方式：可选择的控制方式有手动控制和自动控制。
自动控制可以根据室内环境变化来调节空调系统的工作，提高舒适性和能源效率。
4.空气质量要求：考虑到室内空气质量的影响因素，如污染物浓度、新风量等。
三、设计原则在设计空调系统时，应遵循以下原则：1.效率原则：选择高效的设备和技术，以提高空调系统的能源效率。
这包括选择高效的压缩机、换热器、风机等设备，并采用先进的控制策略。
2.安全原则：确保空调系统的安全运行。
这涉及到设备的选择、安装和维护。
同时，还需考虑到设备运行过程中可能产生的条件改变，如温度和湿度变化等。
3.节能原则：通过合理设置空调系统的工作模式和参数来节约能源。
可以采用定时开关、温度控制等方式实现节能。
4.可靠性原则：确保空调系统的正常运行和长期稳定性。
这需要选择质量可靠的设备，并注意定期维护和保养。
四、设计步骤1.确定室内负荷：根据建筑物热量负荷计算方法，确定室内的冷负荷和热负荷。
这包括考虑到建筑结构、外部环境、人员活动等因素。
2.设计空调系统：选择适当的空调设备，包括主机、室内机、管道和控制系统。
根据需求分析和设计原则，确定空调系统的型号、数量等。
3.安装和调试：按照设计方案进行空调系统的安装和调试。
在安装过程中需要注意安全和质量控制，并进行必要的调整和优化。
4.运行和维护：空调系统的运行和维护是保证空调系统正常工作的重要环节。

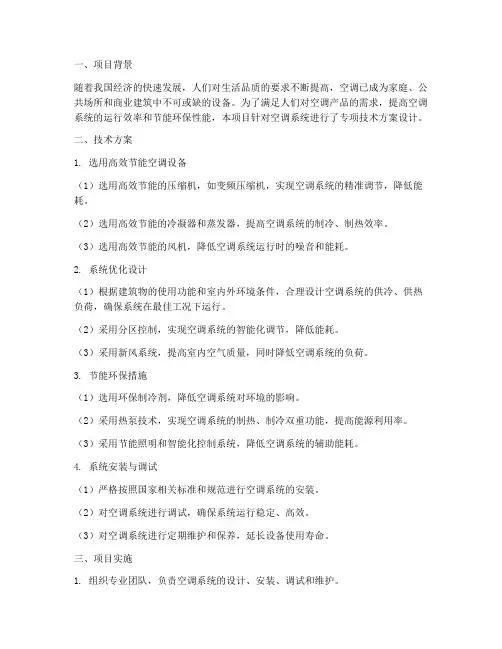

空调专项技术方案
一、项目背景随着我国经济的快速发展，人们对生活品质的要求不断提高，空调已成为家庭、公共场所和商业建筑中不可或缺的设备。
为了满足人们对空调产品的需求，提高空调系统的运行效率和节能环保性能，本项目针对空调系统进行了专项技术方案设计。
二、技术方案1. 选用高效节能空调设备（1）选用高效节能的压缩机，如变频压缩机，实现空调系统的精准调节，降低能耗。
（2）选用高效节能的冷凝器和蒸发器，提高空调系统的制冷、制热效率。
（3）选用高效节能的风机，降低空调系统运行时的噪音和能耗。
2. 系统优化设计（1）根据建筑物的使用功能和室内外环境条件，合理设计空调系统的供冷、供热负荷，确保系统在最佳工况下运行。
（2）采用分区控制，实现空调系统的智能化调节，降低能耗。
（3）采用新风系统，提高室内空气质量，同时降低空调系统的负荷。
3. 节能环保措施（1）选用环保制冷剂，降低空调系统对环境的影响。
（2）采用热泵技术，实现空调系统的制热、制冷双重功能，提高能源利用率。
（3）采用节能照明和智能化控制系统，降低空调系统的辅助能耗。
4. 系统安装与调试（1）严格按照国家相关标准和规范进行空调系统的安装。
（2）对空调系统进行调试，确保系统运行稳定、高效。
（3）对空调系统进行定期维护和保养，延长设备使用寿命。
三、项目实施1. 组织专业团队，负责空调系统的设计、安装、调试和维护。
2. 选用优质材料和设备，确保空调系统的质量。
3. 制定详细的施工方案，确保项目按期完成。
4. 对空调系统进行试运行，检测系统性能，确保系统满足设计要求。
四、项目效益1. 降低空调系统的运行成本，提高能源利用率。
2. 提高室内空气质量，改善人们的生活环境。
3. 延长空调设备的使用寿命，降低维修成本。
4. 提升企业品牌形象，增强市场竞争力。
总之，本空调专项技术方案旨在提高空调系统的运行效率和节能环保性能，为我国空调产业的发展贡献力量。

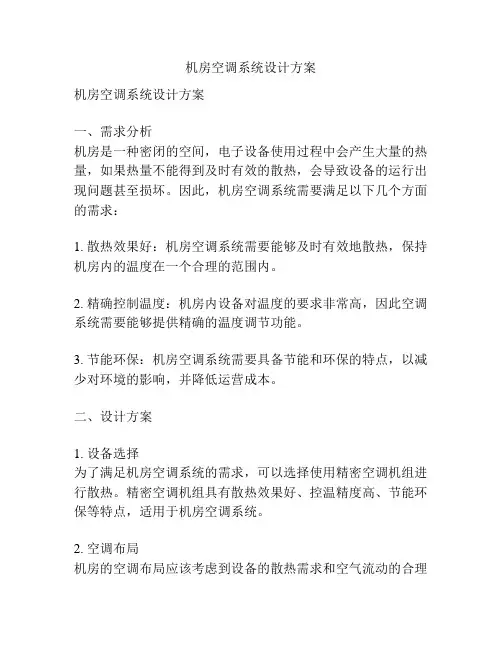

机房空调系统设计方案
机房空调系统设计方案机房空调系统设计方案一、需求分析机房是一种密闭的空间，电子设备使用过程中会产生大量的热量，如果热量不能得到及时有效的散热，会导致设备的运行出现问题甚至损坏。
因此，机房空调系统需要满足以下几个方面的需求：1. 散热效果好：机房空调系统需要能够及时有效地散热，保持机房内的温度在一个合理的范围内。
2. 精确控制温度：机房内设备对温度的要求非常高，因此空调系统需要能够提供精确的温度调节功能。
3. 节能环保：机房空调系统需要具备节能和环保的特点，以减少对环境的影响，并降低运营成本。
二、设计方案1. 设备选择为了满足机房空调系统的需求，可以选择使用精密空调机组进行散热。
精密空调机组具有散热效果好、控温精度高、节能环保等特点，适用于机房空调系统。
2. 空调布局机房的空调布局应该考虑到设备的散热需求和空气流动的合理性。
可以将空调机组布置在机房的角落位置，通过风管将冷风均匀地送到机房的各个区域，保证机房的整体温度均一性。
3. 温度控制机房空调系统需要提供精确的温度控制功能，可以采用温度传感器来监测机房的温度，并将温度信息发送给控制器，控制器根据设定的温度范围自动调整空调机组的运行状态。
4. 节能环保为了实现机房空调系统的节能和环保，可以采用定时开关机功能，根据机房的使用情况设定合理的开关机时间，减少不必要的能源消耗。
同时，可以使用高效节能的压缩机和变频调速技术，提高空调系统的能效比。
5. 维护管理机房空调系统的维护和管理非常重要，需要定期检查和清洁空调机组，清理空气过滤器，确保系统的正常运行。
同时，还需要注意设备的使用寿命和更换周期，根据情况及时更换老化的设备，保证系统的可靠性和稳定性。
三、总结机房空调系统的设计方案需要结合实际需求进行合理选择和布局，提供精确的温度控制和散热功能。
同时，还需要关注能源的节约和环境保护，提高系统的能效比和运行稳定性。
维护管理也是关键，要保持设备的良好状态，确保系统的正常运行。
空调设计方案书
空调设计方案书空调设计方案书一、项目简介本项目是针对某办公楼的空调设计方案。
该办公楼总共有五层，面积约为5000平方米。
空调系统需要满足办公楼内的舒适度要求，并具有高效节能的特点。
二、设计要求1.舒适度要求：保持室内温度在23-26摄氏度之间，并具有合适的湿度控制，以提供一个宜人的工作环境。
2.系统效能要求：设计一个高效节能的空调系统，以确保在满足舒适度要求的同时，最大程度地降低能源消耗。
3.设备可靠性要求：选择具有可靠性高、维护方便的设备，并确保系统运行稳定可靠。
4.系统控制要求：设计一个智能控制系统，能够根据室内外温度、湿度和其他参数进行自动调节，以实现最佳的能源利用和舒适性。
三、方案设计1.制冷剂选择：根据环保要求和能效要求，选择制冷剂R410A，具有较好的环保性能和高效能。
2.空调机组选择：选用具有高效节能技术的变频空调机组，能够根据实际需求自动调节运行频率，以实现最佳能效。
3.风管系统设计：针对不同房间的需求，设计合理的风管系统布局，确保空气流通畅通，并减少能量损失。
4.传感器和控制系统设计：安装室内外温湿度传感器，通过智能控制系统自动调节温度和湿度，以提供最佳的舒适性和节能效果。
四、系统测试与调试1.系统安装后，进行全面的测试与调试，确保各设备的正常运行。
2.测试包括制冷量、制冷效率、能耗等指标，确保系统满足设计要求。
3.调试过程中，及时解决可能存在的问题，确保系统运行稳定可靠。
五、方案评估1.根据实际使用情况，对系统进行评估，包括舒适度、能效和使用成本等方面。
2.根据评估结果，对系统进行调整和优化，以进一步提高舒适度和能效。
3.定期进行系统巡检和维护，保证系统长期稳定可靠地运行。
六、总结本空调设计方案采用了高效节能的变频空调机组和智能控制系统，以满足办公楼的舒适度要求，并尽可能地降低能源消耗。
通过全面的测试与调试，该方案可以为办公楼提供一个舒适的工作环境，并实现较高的能源利用效率。
空调系统设计实施方案
空调系统设计实施方案一、引言。
空调系统在现代建筑中扮演着至关重要的角色，它不仅可以提供舒适的室内环境，还能够保证生产和办公环境的正常运转。
因此，设计一个高效可靠的空调系统对于建筑物的舒适度和能源消耗都具有重要意义。
本文将就空调系统设计实施方案进行详细的介绍，以期为相关工程提供有益的参考。
二、空调系统设计原则。
1. 舒适度优先，空调系统的设计首要考虑是室内舒适度，包括温度、湿度、空气质量等因素，要保证在各种气候条件下都能提供舒适的室内环境。
2. 节能环保，在满足舒适度的前提下，要尽可能降低能源消耗，采用节能环保的设计理念，减少对环境的影响。
3. 系统可靠性，空调系统设计要考虑到系统的可靠性和稳定性，避免出现故障和停机时间过长的情况，保证系统的持续运行。
三、空调系统设计实施方案。
1. 确定空调系统类型，根据建筑物的用途和结构特点，确定采用中央空调系统、分体式空调系统还是混合式空调系统，以及制冷剂的选择等。
2. 确定空调系统容量，根据建筑物的面积、朝向、隔热性能等因素，确定空调系统的制冷和制热负荷，合理确定空调系统的容量。
3. 确定空调系统布局，根据建筑物的结构和空间布局，确定空调系统的主要设备布置位置，包括冷凝器、蒸发器、风机盘管等。
4. 确定空调系统管道设计，根据空调系统的布局和容量，设计合理的管道系统，包括供冷水管道、回水管道、风管等，确保空气流通畅通。
5. 确定空调系统控制方式，选择合适的空调系统控制方式，包括手动控制、自动控制、智能控制等，确保系统运行稳定和节能。
6. 确定空调系统维护保养计划，设计合理的空调系统维护保养计划，包括定期清洁、检查、维修等，延长设备的使用寿命，保证系统的正常运行。
四、空调系统设计实施方案的优势。
1. 提高室内舒适度，通过科学合理的设计，可以提高室内空气质量，保证室内温湿度的舒适度。
2. 降低能源消耗，合理的设计可以降低空调系统的能源消耗，节约运行成本，减少对环境的影响。
礼堂空调设计方案
礼堂空调设计方案根据礼堂面积和使用人数的大小，我们建议采用中央空调系统来设计礼堂的空调方案。
以下是我们的设计方案：1. 中央空调主机选择：考虑到礼堂面积较大，建议采用冷水机组作为中央空调主机。
冷水机组具有制冷量大、能够满足大面积空间的需求的优势。
2. 空调送风系统：为了保证礼堂内空气的均匀分布，我们将在礼堂内设置多个送风口。
送风口的数量和位置将根据礼堂的布局和使用需求进行合理设置，保证每个座位都能获得舒适的温度。
3. 风量调节系统：为了方便控制空调送风的风量，我们建议在每个送风口处安装风量调节装置。
这样可以根据礼堂内人数的不同进行灵活调节，提高能效和舒适度。
4. 温度控制系统：为了满足不同季节和不同人数情况下的温度需求，我们将在礼堂内安装温度控制设备。
这样可以根据实际情况设定合理的温度范围，并通过传感器自动调节送风温度。
5. 空调循环系统：为了节约能源和提高空调效果，我们将在礼堂内安装空调循环系统。
通过循环使用冷却水或冷凝器来提高冷却效率，并将空气循环回送到中央空调主机，再次进行冷却以减少能源消耗。
6. 室外机布置：为了保证空调系统的正常运行，我们将在礼堂外部选择适当的区域进行室外机布置。
同时，我们还将考虑到外部环境因素对室外机的影响，如防雨防尘等措施。
7. 控制系统：为了方便礼堂管理员对空调系统进行控制和监控，我们将配备先进的空调控制系统。
管理员可以通过控制面板对温度、风速等参数进行调节，同时还可以监控系统运行状态和能耗情况。
总结：以上是我们的礼堂空调设计方案，通过合理选用中央空调主机、设置适量的送风口、安装风量调节装置和温度控制设备，以及布置室外机和配备控制系统，可以实现礼堂空调的高效运行和舒适度的提升。
同时，我们还将注重能源节约和环境保护的原则，确保设计方案的可持续性和实用性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冬季运行费用计算— 冬季运行费用计算—办公楼
以比较新风处理能耗为例： 以比较新风处理能耗为例： 新风显热负荷： 新风显热负荷：Gx1.2x1.005x(tN-tX)/3600 新风加湿负荷： )/3600新风加湿负荷：Gx1.2x(dN-dX)/3600-Q 上海某办公楼，新风量30000m3/h，室外设计状态点： 上海某办公楼，新风量30000m /h，室外设计状态点： -4℃，2.0g/kg，室内设计参数20℃，40%，5.8g/kg 2.0g/kg，室内设计参数20℃ 40%， 室内湿负荷为76kW。 室内湿负荷为76kW。 新风显热负荷： 新风显热负荷：30000x1.2x1.005x(20+4)/3600=241kW 新风加湿负荷：30000x1.2x2.5x(5.8-2.0)/3600新风加湿负荷：30000x1.2x2.5x(5.8-2.0)/3600-76=19kW
新风机组：HVF-15，2台 新风机组：HVF-15， 风机盘管： 室内显热 新风承担的室内显热)/ 风机盘管：(室内显热 新风承担的室内显热 /单台 室内显热-新风承担的室内显热 制冷量=台数 每台供应面积约30~40平米 台数， 制冷量 台数，每台供应面积约30~40平米
初投资估算— 初投资估算—办公楼
方案内容简介
项目简介
建筑地点、使用功能、比较的系统、方案主要内容 建筑地点、使用功能、比较的系统、
空调系统介绍
空调系统应用形式（ 空调系统应用形式（Visio图）、优缺点分析 图）、优费用、初投资比较、综合比较结果 负荷计算、运行费用、初投资比较、
总结
主要内容
方案内容简介 空调系统设计方案
办公楼 — 风机盘管+新风系统 风机盘管+ 商 场 — 全空气系统 游泳馆 — 全空气系统 手术室 — 洁净空调系统
冷负荷计算— 冷负荷计算—办公楼
空调面积——已知或测量得到 空调面积——已知或测量得到 人数——空调面积 人数——空调面积 人员密度 空调面积x人员密度 新风量——人数 新风量——人数 人均新风量 人数x人均新风量 新风负荷——新风量 新风负荷——新风量 新风量x1.2x(室外焓 室内焓 室外焓-室内焓 室外焓 室内焓)/3600 显热负荷——空调面积 显热指标+人数 显热负荷——空调面积 显热指标 人数 人员显热 空调面积x显热指标 人数x人员显热 湿负荷——人数 湿负荷——人数 人员散湿 人数x人员散湿 室内负荷——室内显热 室内负荷——室内显热 湿负荷 室内显热+湿负荷 ——常规风机盘管 ——常规风机盘管 总负荷——新风负荷 总负荷——新风负荷 室内显热 +湿负荷 ——常规系统冷机 新风负荷+室内显热 湿负荷 ——常规系统冷机 HVF承担负荷：新风负荷 湿负荷 新风承担的显热 承担负荷：新风负荷+湿负荷 湿负荷+新风承担的显热 承担负荷 冷机承担负荷：总负荷 冷机承担负荷：总负荷-HVF承担负荷 承担负荷
冷水机组——0.6元 冷水机组——0.6元/W 地源热泵、水源热泵——0.8元 地源热泵、水源热泵——0.8元/W 风冷热泵——1.0~1.2元 风冷热泵——1.0~1.2元/W 水泵,32m扬程 水泵,32m扬程——50t以下，63元/t；50t到200t，60 扬程——50t以下 63元/t；50t到200t， 以下， /t；200t到400t，52元/t；400t以上 46元/t。 以上， 元/t；200t到400t，52元/t；400t以上，46元/t。
常规空调系统 冷水机组选型：1046/2=523kW/台 冷水机组选型：1046/2=523kW/台，2台 冷冻水泵：523/1.163/5=90t/h，3台 冷冻水泵：523/1.163/5=90t/h， 冷却水泵：523/1.163/5x1.2=108t/h，3台 冷却水泵：523/1.163/5x1.2=108t/h， 冷却塔：125t/h， 冷却塔：125t/h，2台 新风机组：风量15000m /h， 新风机组：风量15000m3/h，2台 风机盘管：室内负荷/单台制冷量=台数 台数， 风机盘管：室内负荷/单台制冷量 台数，每台供应 面积约30~40平米 面积约30~40平米
冷负荷计算— 冷负荷计算—办公楼
某办公楼，空调面积10000m2，计算空调负荷。室外设计参数 某办公楼，空调面积10000m 计算空调负荷。 为33℃，21.0g/kg，室内设计参数26 ℃，12.6g/kg。 33℃ 21.0g/kg，室内设计参数26 12.6g/kg。 人数：10000x0.1=1000人 人数：10000x0.1=1000人 新风量：1000x30=30000m3/h 新风量： 新风负荷：30000x1.2x(89.2-58.3)/3600=309kW 新风负荷：30000x1.2x(89.2室内显热负荷： 室内显热负荷：(10000x60+1000x61)/1000=661kW 室内湿负荷： 室内湿负荷：1000x109x2.5/3600=76kW （利用湿负荷核算HVF机组送风含湿量） 利用湿负荷核算HVF机组送风含湿量 机组送风含湿量） 总空调负荷： 总空调负荷：309+661+76=1046kW 常规空调系统冷机承担负荷： 常规空调系统冷机承担负荷：1046kW
初投资估算— 初投资估算—办公楼
新风机组、组合式空调箱：4~5元 新风机组、组合式空调箱：4~5元/m3 配电价格——500元 配电价格——500元/kW 自控系统——20~30元 自控系统——20~30元/m2 施工费用——180~200元 施工费用——180~200元/m2，常规系统 150~180元 150~180元/m2，温湿度独立控制系统
夏季运行费用计算— 夏季运行费用计算—办公楼
比较项目 设计冷负荷 设计制冷电耗 夏季总冷负荷 夏季总电耗量 夏季运行费用 运行费用节省 单位 kW kW MWh MWh 万元 万元 704 69 — 349 2109 405 40 29 常规空调系统 温湿度独立控制空 调系统 1046 201
设备选型— 设备选型—办公楼
初投资估算— 初投资估算—办公楼
玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 玻璃钢冷却塔 3 5 10 15 20 30 50 65 80 100 125 150 200 250 300 400 500 600 750 900 ￥3,700.00 ￥4,300.00 ￥6,000.00 ￥10,000.00 ￥12,000.00 ￥18,000.00 ￥24,000.00 ￥30,000.00 ￥36,000.00 ￥52,000.00 ￥64,000.00 ￥78,000.00 ￥96,000.00 ￥140,000.00 ￥152,000.00 ￥214,000.00 ￥290,000.00 ￥320,000.00 ￥440,000.00 ￥480,000.00
冷负荷计算— 冷负荷计算—办公楼
温湿度独立控制空调系统中： 温湿度独立控制空调系统中：
新风承担的显热负荷： 新风承担的显热负荷： 30000x1.2x1.005x(26-20)/3600=60kW 30000x1.2x1.005x(26-20)/3600=60kW HVF机组承担负荷：新风负荷+湿负荷+ HVF机组承担负荷：新风负荷+湿负荷+新风承担的显热 机组承担负荷 HVF： HVF：309+76+60=445kW 高温冷水机组承担负荷=总负荷-HVF承担负荷 高温冷水机组承担负荷=总负荷-HVF承担负荷 冷机冷量：1046-445=601kW (干式风机盘管承担负荷) (干式风机盘管承担负荷 干式风机盘管承担负荷) 冷机冷量：1046-
冷负荷计算— 冷负荷计算—办公楼
— 空调面积 总新风量 新风负荷 人员潜热负荷 显热负荷 建筑总负荷 新风机组承担负荷 冷水机组承担负荷 单位 m2 m3/h kW kW kW kW kW kW 309 1046 常规空调系统 温湿度独立控制 空调系统
10000 30000 309 76 661 1046 445 601
冬季运行费用计算— 冬季运行费用计算—办公楼
常规空调系统 室内显热负荷、新风显热负荷：城市热网热水、燃 室内显热负荷、新风显热负荷：城市热网热水、 气锅炉热水、 气锅炉热水、溴冷机或其他热源 新风加湿负荷：电加湿、蒸汽加湿、 新风加湿负荷：电加湿、蒸汽加湿、湿膜加湿等 温湿度独立控制空调系统： 温湿度独立控制空调系统： 室内显热负荷：与常规空调系统相同 室内显热负荷： 新风显热负荷及湿负荷：根据机组运行模式确定 新风显热负荷及湿负荷：
冷负荷计算— 冷负荷计算—办公楼
几个有用的数据： 几个有用的数据： 当室内设计 26℃，60%时，含湿量为12.634g/kg ℃ 时 含湿量为12.634 HVF机组最低送风含湿量为7g 机组最低送风含湿量为7g 机组最低送风含湿量为 30m3/人·h，201g/人·h ·h，201g/人 25m3/人·h，168g/人·h ·h，168g/人 20m3/人·h，134g/人·h ·h，134g/人 15m3/人·h，100g/人·h ·h，100g/人 109g/人·h， 109g/人·h， 16m3/人·h 184g/人·h， 184g/人·h， 27m3/人·h 240g/人·h， 240g/人·h， 36m3/人·h
夏季运行费用计算— 夏季运行费用计算—办公楼
制冷电耗：承担负荷/ 制冷电耗：承担负荷/COP 夏季电耗：总电耗x每天运行时间x夏季长度x 夏季电耗：总电耗x每天运行时间x夏季长度x负荷率
注：运行时间、夏季长度、负荷率根据实际情况确定 运行时间、夏季长度、
夏季运行费用：夏季电耗x当地电价 夏季运行费用：夏季电耗x 常规空调系统，冷机承担负荷为 常规空调系统，冷机承担负荷为1046kW，其COP含 ， 含 输配系统按3.0计算 输配系统按 计算 制冷电耗：1046/3.0=349kW 制冷电耗： 夏季电耗：349x12x240x70%/1000=704MWh 夏季电耗： 夏季运行费用：707x0.976/10=69万元 夏季运行费用：707x0.976/10=69万元
