铝合金晶粒度标准评级图
晶粒度评级图
金属平均晶粒度评级图—系列图片I无孪晶晶粒100×00级0级
金属平均晶粒度评级图—系列图片I无孪晶晶粒100×0.5级 1.0级
金属平均晶粒度评级图—系列图片I无孪晶晶粒100×1.5级 2.0级
金属平均晶粒度评级图—系列图片I无孪晶晶粒100×2.5级 3.0级
金属平均晶粒度评级图—系列图片I无孪晶晶粒100×3.5级 4.0级
金属平均晶粒度评级图—系列图片I无孪晶晶粒100×
4.5级
5.0级
金属平均晶粒度评级图—系列图片I无孪晶晶粒100×5.5级 6.0级
金属平均晶粒度评级图—系列图片I无孪晶晶粒100×
6.5级
7.0级
金属平均晶粒度评级图—系列图片I无孪晶晶粒100×7.5级8.0级
金属平均晶粒度评级图—系列图片I无孪晶晶粒100×
8.5级9.0级
金属平均晶粒度评级图—系列图片I无孪晶晶粒100×9.5级10.0级。
赶紧收藏！铝及铝合金高清金相图谱
赶紧收藏！铝及铝合⾦⾼清⾦相图谱铝合⾦是⼯业中应⽤最⼴泛的⼀类有⾊⾦属结构材料，在航空、航天、汽车、机械制造、船舶及化学⼯业中已⼤量应⽤。
⼯业经济的飞速发展，对铝合⾦焊接结构件的需求⽇益增多，使铝合⾦的焊接性研究也随之深⼊。
⽬前铝合⾦是应⽤最多的合⾦。
纯铝分冶炼品和压⼒加⼯品两类，前者以化学成份Al表⽰，后者⽤汉语拼⾳LV（铝、⼯业⽤的）表⽰。
铝合⾦按加⼯⽅法可以分为形变铝合⾦和铸造铝合⾦两⼤类：形变铝合⾦能承受压⼒加⼯。
可加⼯成各种形态、规格的铝合⾦材。
主要⽤于制造航空器材、建筑⽤门窗等。
形变铝合⾦⼜分为不可热处理强化型铝合⾦和可热处理强化型铝合⾦。
不可热处理强化型不能通过热处理来提⾼机械性能，只能通过冷加⼯变形来实现强化，它主要包括⾼纯铝、⼯业⾼纯铝、⼯业纯铝以及防锈铝等。
可热处理强化型铝合⾦可以通过淬⽕和时效等热处理⼿段来提⾼机械性能，它可分为硬铝、锻铝、超硬铝和特殊铝合⾦等。
铸造铝合⾦按化学成分可分为铝硅合⾦，铝铜合⾦，铝镁合⾦，铝锌合⾦和铝稀⼟合⾦，其中铝硅合⾦⼜有过共晶硅铝合⾦，共晶硅铝合⾦，单共晶硅铝合⾦，铸造铝合⾦在铸态下使⽤。
铝合⾦形变铝合⾦⼀系:1000系列铝合⾦代表 1050、1060 、1100系列。
在所有系列中1000系列属于含铝量最多的⼀个系列。
纯度可以达到99.00%以上。
由于不含有其他技术元素，所以⽣产过程⽐较单⼀，价格相对⽐较便宜，是⽬前常规⼯业中最常⽤的⼀个系列。
市场上流通的⼤部分为1050以及1060系列。
1000系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量，⽐如1050系列最后两位阿拉伯数字为50，根据国际牌号命名原则，含铝量必须达到99.5%以上⽅为合格产品。
我国的铝合⾦技术标准(gB/T3880-2006)中也明确规定1050含铝量达到99.5%.同样的道理1060系列铝板的含铝量必须达到99.6%以上。
⼆系:2000系列铝合⾦代表2024、2A16（LY16）、 2A02（LY6）。
金属晶粒度评级标准
金属晶粒度评级标准金属晶粒度评级标准是指用来评估金属晶粒度大小的一种标准。
晶粒度是指金属内部晶体的大小，直接影响到金属材料的性能和质量。
因此，对于不同的金属材料，都有相应的晶粒度评级标准。
对于钢铁材料来说，晶粒度评级标准通常是按照ASTM E112标准来进行的。
根据ASTM E112标准，钢铁材料的晶粒度可以分为1-10级，其中1级晶粒度最小，10级晶粒度最大。
具体的标准如下：1级：小于8.0um2级：8.1um-16.0um3级：16.1um-32.0um4级：32.1um-64.0um5级：64.1um-128.0um6级：128.1um-256.0um7级：256.1um-512.0um8级：512.1um-1024.0um9级：1024.1um-2048.0um10级：大于2048.0um对于铝合金材料来说，晶粒度评级标准通常是按照GB/T 3880.3-2012标准来进行的。
根据GB/T 3880.3-2012标准，铝合金材料的晶粒度可以分为1-8级，其中1级晶粒度最小，8级晶粒度最大。
具体的标准如下：1级：小于20um2级：20um-50um3级：50um-100um4级：100um-200um5级：200um-400um6级：400um-800um7级：800um-1600um8级：大于1600um对于其他金属材料，也有相应的晶粒度评级标准。
在实际应用中，根据不同的需求和要求，可以选择不同的晶粒度等级的金属材料。
总之，金属晶粒度评级标准是非常重要的一项评估指标，可以直接影响到金属材料的性能和质量。
因此，在选择和应用金属材料时，需要根据具体情况选择合适的晶粒度等级。
A356合金_Al_的晶粒细化
实用研究特种铸造及有色合金 1999年第5期A356合金Α(A l)的晶粒细化河北省涿州市铝合金材料厂 高泽生Ξ摘 要 采用A lT i C晶粒细化中间合金对A356进行了晶粒细化试验,证明A356合金的Α(A l)晶粒尺寸和枝晶干同时获得了明显的细化。
这表明A lT i C合金可能是细化A l2Si合金Α(A l)晶体组织和克服Si中毒作用的良好晶粒细化剂。
关键词:A356 A lT i C晶粒细化剂 晶粒细化Gra i n Ref i nem en t for A356A lloyGao Zesheng(Zhuozhou A lu m i nu m A lloy M a ter i a l Factory i n Hebe i Prov i nce)ABSTRACT T he grain refinem en t test fo r A356casting alloy has been carried ou t by additi on of A lT i C m aster alloys.T he resu lt show ed that bo th grain size and dendritic ar m w ere refined obvi ou sly.T h is in2 dicates that A lT i C m aster alloys w ou ld be a good additive fo r refin ing the crystal structu re and overcom2 ing the po ison ing effect of Si in A l2Si casting alloys.Key W ords:A356A lloy,A lT i C Gra i n Ref i ners,Gra i n Ref i ne m en t1 前 言A l2Si合金含w(Si)在2%以下时,硅促进晶粒细化,然而w(Si)在3%以上随硅含量增加晶粒连续粗化,出现所谓的硅“中毒”现象。
铝合金型材精度等级
铝合金型材精度等级
一、铝合金型材精度等级是啥呢？
咱就把铝合金型材精度等级想象成一场游戏里的等级划分。
你看啊，不同的精度等级就像是游戏里不同的段位，每个段位都有它的特点和要求。
一般来说呢，铝合金型材精度等级可以分为好几个档次。
低精度等级的铝合金型材可能在一些对精度要求不那么高的地方使用，就像游戏里新手村的装备，能满足基本的功能需求就好啦。
比如说一些普通的建筑框架内部，不太影响外观和整体结构稳定的部分。
中等精度等级的铝合金型材呢，就像是游戏里中级玩家用的装备。
它在尺寸、形状等方面的精度要求就高一些啦。
可能会用在一些需要较好外观效果的地方，像建筑的外立面装饰部分，要是精度不够，那看起来就会歪歪扭扭的，可不好看啦。
高精度等级的铝合金型材那可就是游戏里的高级装备啦。
这种精度等级的型材在各个方面的要求都特别严格，尺寸要精确到很小的范围，形状也要非常标准。
一般会用在航空航天、高端精密仪器的制造这些对精度要求极高的领域。
要是在航天领域里，铝合金型材精度不够，那可能就会影响到整个航天器的性能和安全呢，这可不得了呀。
还有啊，铝合金型材精度等级的划分也和生产工艺、原材料质量等因素有关系。
生产工艺先进的厂家，可能就能生产出精度等级更高的型材。
而原材料质量好，也有助于提高型材的精度等级哦。
就像做菜一样，食材好、厨艺高，做出来的菜就更美味嘛。
所以说呢，铝合金型材精度等级是个很重要的概念，在不同的应用场景下，我们要根据实际需求来选择合适精度等级的铝合金型材，这样才能既满足需求，又不会造成资源的浪费呢。
你们要的铝及铝合金的高清金相图谱，拿走

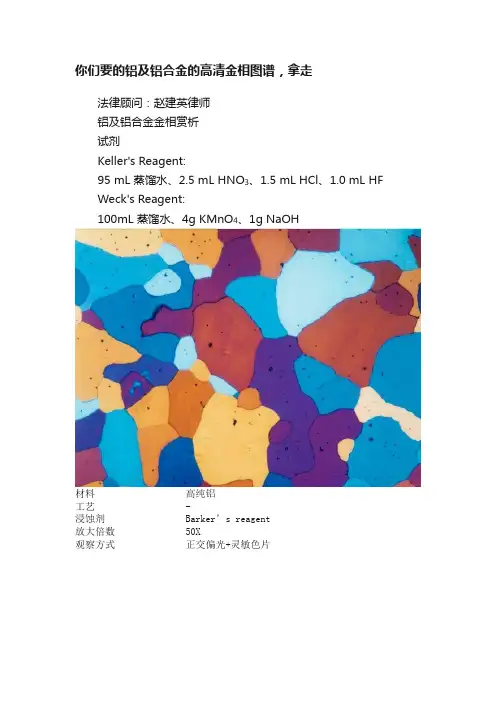

你们要的铝及铝合金的高清金相图谱，拿走法律顾问：赵建英律师铝及铝合金金相赏析试剂Keller's Reagent:95 mL 蒸馏水、2.5 mL HNO3、1.5 mL HCl、1.0 mL HFWeck's Reagent:100mL 蒸馏水、4g KMnO4、1g NaOH材料高纯铝工艺-浸蚀剂Barker’s reagent放大倍数50X观察方式正交偏光+灵敏色片材料1100 Al工艺连铸浸蚀剂Weck’s reagent 标尺200 μm观察方式正交偏光+灵敏色片材料1100工艺连铸浸蚀剂Barker’s reagent观察方式正交偏光+灵敏色片材料1100工艺锻造浸蚀剂Barker’s reagent 放大倍数50X观察方式正交偏光+灵敏色片材料1350 Al工艺锻造，（挤压）浸蚀剂Barker’s reagent观察方式正交偏光+灵敏色片材料Al-4%Cu固溶退火+时效工艺（552℃,1h+水淬，371℃,1h+空冷）浸蚀剂aqueous 0.5% HF标尺10 μm材料Al-4.5%Cu工艺铸造浸蚀剂Weck’s reagent 标尺50 μm观察方式正交偏光+灵敏色片材料Al-5.5%Cu工艺锻造，T3浸蚀剂Barker’s reagent 放大倍数50X观察方式正交偏光+灵敏色片材料Al-4.6%Cu-0.7%Si-0.3Fe-0.7%Mg-0.7%Mn 工艺挤压浸蚀剂Keller’s reagent标尺100 μm材料Al-4.6%Cu-0.7%Si-0.3Fe-0.7%Mg-0.7%Mn 工艺挤压浸蚀剂aqueous 0.5% HF标尺10 μm备注CuAl2、(FeMn)Al6、Mg2Si材料Al-4.4%Cu-1.5%Mg-0.6%Mn 工艺铸造浸蚀剂aqueous 0.5% HF标尺100 μm备注粗大初生化合物材料Al-4.4%Cu-1.5%Mg-0.6%Mn 工艺铸造浸蚀剂aqueous 0.5% HF标尺20 μm备注-材料Al-4.4%Cu-1.5%Mg-0.6%Mn 工艺锻造，2024-F浸蚀剂Keller’s reagent标尺20 μm备注横截面材料Al-4.4%Cu-1.5%Mg-0.6%Mn 工艺锻造，2024-F浸蚀剂Barker’s reagent标尺200 μm备注横截面材料Al-1.2%Mn-0.15%Cu 牌号3003工艺铸造浸蚀剂Weck’s reagent标尺200 μm观察方式正交偏光+灵敏色片材料Al-1.25%Mn-1.05%Mg 牌号3004工艺连铸浸蚀剂Weck’s reagent标尺50 μm观察方式正交偏光+灵敏色片材料Al-1.25%Mn-1.05%Mg牌号3004工艺连铸浸蚀剂Keller’s reagent 标尺20 μm材料Al-0.55%Mn-0.5%Mg 牌号3105工艺连铸浸蚀剂Weck’s reagent标尺50 μm材料Al-0.55%Mn-0.5%Mg 牌号3105工艺连铸浸蚀剂Keller’s reagent 标尺20 μm材料Al-12%Si-0.3%Mg牌号4147工艺铸造浸蚀剂Keller’s reagent 标尺50 μm材料Al-3.2%Mg-0.4%Mn+Cr 牌号5754工艺铸造，5754-F浸蚀剂Barker’s reagent标尺100 μm材料Al-0.5%Mg-0.8%Si 牌号6005工艺铸造浸蚀剂Barker’s reagent 放大倍数50X观察方式正交偏光+灵敏色片材料Al-0.5%Mg-0.8%Si牌号6005工艺铸造，6005-T5浸蚀剂Keller’s reagent标尺10 μm材料Al-1.0%Mg-0.6%Si-0.2%Cr-0.27%Cu 牌号6061工艺挤压，6061-F浸蚀剂Barker’s reagent标尺100 μm材料Al-0.7%Mg-0.4%Si牌号6063工艺铸造，6063-T5浸蚀剂aqueous 0.5% HF标尺10 μm材料Al-1.5%Mg-5.5%Zn-0.12%Zr 牌号7021工艺铸造，7021-O，（板材）浸蚀剂aqueous 0.5% HF标尺20 μm材料Al-2.3%Cu-2.3%Mg-6.2%Zn-0.12%Zr牌号7050铸造，退火工艺（426℃,3h，缓冷至232℃，保温6h，空冷）浸蚀剂Keller’s reagent标尺20 μm备注16 HRB材料Al-2.3%Cu-2.3%Mg-6.2%Zn-0.12%Zr牌号7050工艺铸造，7050-T74浸蚀剂Keller’s reagent标尺20 μm备注88 HRB材料Al-1.6%Cu-2.5%Mg-5.6%Zn-0.23%Cr 牌号7075工艺铸造，7075-T74浸蚀剂Barker’s reagent标尺50 μm备注正交偏光+灵敏色片材料Al-7%Si-0.3%Mg-<0.2%Fe 牌号A356工艺铸造浸蚀剂Barker’s reagent放大倍数50 X备注正交偏光+灵敏色片材料Al-7%Si-0.3%Mg-<0.2%Fe 牌号A356工艺铸造浸蚀剂Barker’s reagent放大倍数50 X备注正交偏光+灵敏色片材料Al-7%Si-0.3%Mg-<0.2%Fe 牌号A356工艺铸造浸蚀剂Keller’s reagent放大倍数50 X备注正交偏光+灵敏色片材料Al-7%Si-0.3%Mg-<0.2%Fe牌号A356工艺铸造浸蚀剂Weck’s reagent放大倍数200 X备注偏振光+灵敏色片材料Al-7%Si-0.3%Mg-<0.2%Fe牌号A356触变铸造工艺（Thixocast and Thixoformed）浸蚀剂Weck’s reagent放大倍数200 X备注偏振光+灵敏色片牌号A357工艺半固态触变压铸成形浸蚀剂Weck’s reagent放大倍数200 X备注明场材料Al-11.6%Si-0.6%Fe 工艺铸造浸蚀剂Weck’s reagent放大倍数100 X备注正交偏光材料Al-7.15%Si 工艺铸造浸蚀剂0.5% HF溶液标尺50 μm材料Al-7.12%Si工艺铸造浸蚀剂Weck’s reagent标尺50 μm观察方式偏振光+灵敏色片材料Al-11.8%Si工艺铸造浸蚀剂aqueous 0.5% HF标尺50 μm备注alpha dendrites and an alpha-Si eutectic材料Al-11.7%Si工艺铸造浸蚀剂Weck’s reagent标尺200 μm观察方式偏振光+灵敏色片材料Al-19.85%Si工艺铸造浸蚀剂aqueous 0.5% HF放大倍数500X备注初生过共晶Si材料Al-19.85%Si工艺铸造浸蚀剂Weck’s reagent放大倍数200X备注初生过共晶Si材料Al-4.6%Cu-0.3%Mg-0.3%Mn 牌号201工艺铸造浸蚀剂Weck’s reagent标尺100 μm观察方式正交偏振光材料Al-4.4%Cu-0.3%Mg-0.3%Mn牌号206工艺铸造浸蚀剂Weck’s reagent标尺50 μm观察方式正交偏光+灵敏色片材料Al-6.0%Si-3.5%Cu 牌号319工艺铸造浸蚀剂Weck’s reagent 标尺100 μm观察方式正交偏光材料Al-6.0%Si-3.5%Cu 牌号319工艺铸造浸蚀剂Weck’s reagent 标尺100 μm观察方式正交偏光材料Al-6.0%Si-3.5%Cu 牌号319工艺铸造浸蚀剂Keller’s reagent 标尺50 μm观察方式-材料Al-7.3%Si-0.4%Mg工艺铸造浸蚀剂Weck’s reagent放大倍数100X观察方式正交偏光+灵敏色片材料Al-7%Si-0.3%Mg-<0.2%Fe 牌号A356工艺铸造浸蚀剂Weck’s reagent放大倍数200X观察方式正交偏光+灵敏色片材料Al-7%Si-0.5%Mg牌号A357工艺铸造，357-T6浸蚀剂aqueous 0.5% HF 标尺20 μm材料Al-5%Si-1.2%Cu-1.0%Mg 工艺铸造浸蚀剂Weck’s reagent标尺50 μm材料Al-33%Cu工艺铸造浸蚀剂1g钼酸铵，6g氯化铵，200mL水放大倍数1000X备注AlCu2图片作者与版权：George F. Vander Voort。
变形铝合金金相图谱
总论属于防锈铝的有铝－镁及铝－锰系合金。
属于硬铝的有铝－铜－镁及铝－铜－锰系合金。
铝－锌－镁－铜系为超硬铝。
铝－镁－硅－铜及铝－铜－镁－铁－镍系合金为锻铝。
铝－铜－镁－铁－镍及铝－铜－锰系合金与铝－铜－镁系中的L Y6、LY2合金有较好的耐热性，所以也称为耐热铝合金。
在常用的合金元素中，铝和锌、镁、铜、锂、锰、镍、铁在靠铝一边形成共晶反应，和铬、钛形成包晶反应，在铝－铅系中出现偏晶反应。
它们在铝中的固溶度以锌、镁、铜、锂最大；锰、硅、镍、钛、铬、铁次之；以铅最小。
合金中的铜、锂、硅等元素以及合金中的化合物Mg2Si、MgZn2、S(CuMgAl2)相等，由于随温度高低有较大的固溶度变化，经淬火及时效后使合金显著强化。
热处理强化的变形铝合金中，以Al-Cu-Mg、Al-Mg-Si、Al-Mg-Zn系为基的合金用途最广。
第一章工业纯铝纯铝具有比重小，导电性好、导热性高、熔解潜热大、光反射系数大、热中子吸收截面较小及外表色泽美观等特性。
铝在空气中表面能生成致密而坚固的氧化膜，具有较好的抗蚀性。
第二章铝－镁系合金较高的抗蚀性、良好的焊接性及较好的塑性。
表1铝－镁系合金的化学成分表2 镁含量对铝－镁合金力学性能的影响当镁含量超过5％时，抗应力腐蚀性能变坏；镁含量超过7％时，合金塑性降低，焊接性能变坏。
锰有利于合金的抗蚀性，提高合金的强度。
加入少量钛和钒能细化晶粒。
在LF3合金中加入硅改善了合金的焊接性能。
热处理特性在不同温度下，镁在铝中虽有较大的固溶度变化，但实际上合金没有明显的时效强化作用，这是由于在淬火、时效时形成的新相β和基体不发生共格强化。
一般为退火或冷作硬化状态。
铝－镁合金退火时组织和性能发生变化。
当温度升高到某一较高温度后，即使退火温度继续升高，组织和性能仍较稳定。
合金的再结晶温度与镁含量有密切关系。
镁含量由2％增高到5％时，再结晶温度随镁含量的增加而下降；镁含量由5％增高到9％时，再结晶温度随镁含量的增加反而上升。
铝合金组织评定标准0
圖1
一 級
200X
圖2
二 級
200X
圖3
二 級
200X
圖4
三 級
200X
圖5
三 級
200X
圖6
四 級
200X
圖7四 級20来自X圖8五 級200X
Rev01
鋁合金組織評定標准
AL-Si 系亞共晶和共晶合金 金相級別標准
級別 說明 圖號 1 一級 α-固溶体細小; 点粒狀共晶硅,; 細小骨塊狀α(AlFeSi)铁相; 少量細小針狀β(AlFeSi)铁相 , 針長小于 15μm；分布均勻 二級 α-固溶体較小; 條粒狀共晶硅,;少量小塊狀初生硅；小骨塊狀 2 3 α(AlFeSi)铁相; 少量短針狀β(AlFeSi)铁相, 針長小于 30μm; 分布較均勻 4 5 三級 α-固溶体較大; 條片狀共晶硅; 中小塊狀初生硅; 骨塊狀α (AlFeSi)铁相; 一定量針狀β(AlFeSi)铁相, 針長小于 70μm ; 大塊狀 Al2Cu; 分布不太均勻 四級 α-固溶体很大; 粗大條片狀共晶硅; 大塊狀初生硅; 連續网狀 6 7 Al2Cu; 粗大骨塊狀α(AlFeSi)铁相; 較多針狀β(AlFeSi)铁 相 ,針長小于 150μm; 分布不均勻 8 五級 大量粗長針狀β(AlFeSi)铁相 , 針長大于 150μm
astm 9级 晶粒度 -回复
astm 9级晶粒度-回复ASTM 9级晶粒度简介及其应用ASTM 9级晶粒度是一种用于评估金属材料晶粒尺寸的标准方法，该方法由美国材料和试验协会（ASTM）制定。
晶粒度是指金属材料中晶粒的尺寸和形状的特性，它对金属的力学性能、热处理效果和耐腐蚀性能等都具有重要影响。
在工程领域中，准确评估晶粒度对于确定材料的可靠性和适用性至关重要。
ASTM 9级晶粒度的评估方法是通过显微镜观察金属镜面试样的晶粒结构，然后利用一组标准比例图来确定晶粒级别。
这个评估方法的结果通常由两个数字组成：第一个数字表示观察到的晶粒的最大尺寸，第二个数字表示晶粒的数量级。
例如，一个评估结果为9/10的样品意味着晶粒的最大尺寸与标准比例图上的9级相匹配，而晶粒的数量级与标准比例图上的10级相匹配。
ASTM 9级晶粒度方法的应用十分广泛。
在金属材料开发和生产中，评估晶粒度可以帮助确定合适的热处理参数和工艺路线，从而实现理想的材料性能。
晶粒度的评估也可以用于质量控制和产品认证，确保金属制品的质量符合标准要求。
此外，晶粒度还与材料的耐腐蚀性能有关，评估晶粒度可以帮助预测材料在特定环境条件下的腐蚀行为。
实施ASTM 9级晶粒度评估方法需要一定的步骤。
首先，要准备好金属样品，并进行必要的金相制备，例如切割、研磨和腐蚀处理。
然后，将样品放置在显微镜下进行观察，并使用合适的放大倍数以确保能够清晰地看到晶粒结构。
接下来，使用标准比例图与观察到的晶粒进行比较，确定晶粒级别。
最后，记录评估结果，并根据需要进行后续分析和处理。
尽管ASTM 9级晶粒度方法是一种常用的评估方法，但也存在一些局限性。
首先，这种方法对于复杂材料的晶粒结构可能不太适用，因为标准比例图中只包含了有限的晶粒类型。
其次，评估结果受到观察者主观判断的影响，可能存在一定的主观性。
因此，在实施这种评估方法时，需要经过专业培训的人员进行观察和判断，以确保评估结果的准确性和一致性。
总结来说，ASTM 9级晶粒度是一种用于评估金属材料晶粒尺寸的标准方法。
astm晶粒度等级
astm晶粒度等级
（原创实用版）
目录
1.ASTM 晶粒度等级的定义和重要性
2.ASTM 晶粒度等级的测量方法
3.ASTM 晶粒度等级的标准和分类
4.ASTM 晶粒度等级的应用领域
5.ASTM 晶粒度等级的未来发展趋势
正文
ASTM 晶粒度等级是材料科学的一个重要概念，它对金属材料的性能和加工有着重要的影响。
晶粒度是指金属晶体中晶粒的大小，它直接影响着金属的强度、韧性、硬度等机械性能。
ASTM 晶粒度等级就是对金属材料晶粒度大小的一个标准化分类。
ASTM 晶粒度等级的测量方法主要有两种，一种是光学显微镜法，另一种是电子显微镜法。
光学显微镜法是通过观察金属材料在显微镜下的晶粒形态和数量来确定其晶粒度等级；而电子显微镜法则是通过观察晶粒的界面来确定其晶粒度。
ASTM 晶粒度等级的标准和分类非常详细，它根据晶粒度的大小将金属材料分为不同的等级。
这些等级包括 1 级、2 级、3 级等，每个等级对应着不同的晶粒度范围。
ASTM 晶粒度等级的应用领域非常广泛，它被广泛应用于金属材料的生产、加工和使用中。
例如，在航空航天、汽车制造、建筑等领域，都需要对金属材料的晶粒度进行精确的测量和控制。
随着科技的发展，ASTM 晶粒度等级的研究和应用也在不断深入。
第1页共1页。
晶粒度评级图
1金相组织标准图谱-金属平均晶粒度测定图谱GB-6394-2002无孪晶晶粒评级图并到■片TA宗刮割片T左列回亠丄1丄茎刿日片1茎列匡］片X澤到圍片工i7冋无享晶晶鏡（疾冏速 疋龙品晶荊|乞于品崔帕〔誤凰惶无爷■晶品蛙［浚席世J无事总屈莊【咄臂曲j阳3：品晶和「沖.J0种1y 玉品晶忙r.'^m IX Iin入逹歹1圉片工xtk'¥无节晶品址I 搂爲性J7牙引隹■=4丄 7 H 1 — 乏于品晶粒诫匐唾卜眦无孪晶晶粒评级图讥澎；:,h 11亩于品晶社（出厲悝）.康则圉片II 乐巩區* LL惻T 吳出俸罷桎（J SK.B ）裘別附片JV罢萝」團片ZV护山與产”侍品辄I 点璃律I*肿昼讯佈品匕.宏国怯.磧茶列曲片£7农.划HJ 严时1- x 1C0 T 叙X1CQ1舐砂显产.施品垃|潔賈如牡就苗为）5冷：J-帼申显氐体漁t 〔淋初盍〕*K系列图片号 适用范围图11.铁素体钢的奥氏体晶粒，即采用氧化法、直接淬硬发、铁素体网状法、渗碳体网状法及其他 方法显示的奥氏体晶粒。
2.铁素体钢的铁素体晶粒图II1. 奥氏体钢的奥氏体晶粒（带孪晶的）2. 不锈钢的奥氏体晶粒（带孪晶的） 图IV1. 渗碳钢的奥氏体晶粒2.奥氏体钢的奥氏体晶粒（无孪晶）。
铝合金相图
+ ZAlSi7Mg 变质处理
白色枝晶状a固溶体 细小颗粒状或条状 共晶硅
黑色骨骼状Mgห้องสมุดไป่ตู้Si
+ ZAlSi7Mg 变质处理
白色枝晶状a固溶体 细小颗粒状或条状 共晶硅 黑色骨骼状Mg2Si 浅灰色骨骼状 Al8Mg3SiFeSi6
+ ZAlSi5Cu2 未变质处理 白色a固溶体 片条状共晶硅 少量块状初晶硅 黑色骨骼状Mg2Si
铝及其合金相图、合金相与热处理
有色金属分类： 轻金属 ρ＜4.5g/cm3，如Al、Mg、K、Na、Ca等。 重金属ρ＞4.5g/cm3，如Cu、Zn、Ni、Sn、Pb、Co等。 贵金属 Au、Ag、Pt、Rh（铑）、Cd（镉）等。 稀有金属 相对稀少或产量较少Ti、W、V、Nb、Mo等。 放射性金属 如镭（Ra）、铀（U）、钍（Th）等。 半金属 介于金属与非金属之间的元素，如硅、锗、硼
+ 共晶相图一部分
不 能热 处理 强化 的铝 合金
Al-Si系相图
+ 共晶相图
+ ZL102
(ZAlSi12)
未变质处理 基体a固溶体 粗大条状共晶硅 块状初晶硅
(ZAlSi12)
+ ZL102
钠盐变质处理 白色a固溶体成枝晶状 灰色共晶硅呈椭圆状 和球状
(ZAlSi12) 钠盐变质处理 初生枝晶白色a固溶体和灰色共晶组织 未变质好 硅晶体呈针状和细小条状 抗拉强度低，伸长率小 组织中有深灰色细针状β（Al9Fe2Si2）杂质铁的存在
间短 + T6－淬火＋完全人工时效 + T7－淬火＋稳定化回火（时效温度比T6高） + T8－淬火＋软化回火 （时效温度比T7高）
晶粒度评级
基准放大倍数有75倍的100倍的3若用表格中亦无的放大倍数测量时应按下式换66439lgmmg晶粒度级别g评出的晶粒度级别基准放大倍数对应晶粒度级别表2面积法
晶粒度检验
晶粒度是晶粒尺寸大小的量度，是金属 材料的重要显微组织参量。
• 晶粒度检验：借助金相显微镜测定钢中 实际晶粒度和奥氏体晶粒度。
• 晶粒度检验包括组织显示和晶粒度测定 两部分。
晶粒度显示:
• 碳量较高的碳素钢和超过0.40%的合金钢，需 调整冷却方式。建议将试样在淬火温度下保持 至少30min后使温度降至730℃±10℃ ，保温 10min，然后淬油或淬水。
• 试样再经磨制和侵蚀，显示出沿原奥氏体晶界 分布的铁素体网。
• 腐蚀剂：1）3%-4%硝酸酒精溶液 2）5%苦味酸酒精溶液。
测量网格:使用500mm测量网格 直线截点法: • 选择适当的网格长度及放大倍数,最少截50个点; • 计点方法:终点接触到晶界计0.5,线段与晶界相
切计1,与三晶粒汇合点重合计1.5; • 应选3至5个视场测量. 单圆截点法: • 试样不同位置晶粒度有明显差别时使用 • 圆网格的周长通常为100mm、200mm、250mm • 选择合适的M，使每个圆周产生35个截点左右 • 网格通过三个晶粒汇合点时计2个截点 三圆截点法
• 奥氏体晶粒度显示是晶粒度检验工作中 的难点。
铝合金材料常用组织表征方法 2020-03-16
目录
CONTENTS
1
晶粒尺寸测量
2
共晶相，中间金属相
3
弥散相，析出相
4
位错，亚晶
5
再结晶组织
1
晶粒尺寸测量
2
晶粒尺寸测量
3
共晶相，中间金属相，微米级
4
共晶相，中间金属相，微米级
5
共晶相，中间金属相，微米级
EBSD: 相的分子结构 背散射菊池线
6
析出相，弥散相，几十纳米-纳米级
1Mn
Alloy
8
•腐蚀
光镜 SEM
有些相经过腐蚀才能在OM，SEM 观察到 9
•腐蚀
腐蚀时间
10
颗粒量化统计，体积密度，TEM
▲关键：样品厚度
11
无析出区PFZ
PFZ的观察和量化常需要腐蚀
12
位错，亚晶
两种方式：先找到<001>，再找位错线； 在某特征晶粒位置，旋转样品，找到位错，再标定晶粒位向。13Biblioteka 再结晶 再结晶14
再结晶
EBSD
再结晶
黄色：原始晶粒 蓝色：再结晶
15
再结晶
TEM
TEM视场较小
多个视场拼接成一个图
不能覆盖整个再结晶区域
16
SEM，TEM
析出相，弥散相，几十纳米-纳米级
7
颗粒量化统计，面密度，SEM
SEM
Number denstiy (m-2) Equivalent diameter (nm)
25
Number denstiy
150
20
Equivalent diameter
15
铝合金金相组织图
铝合金金相组织图王元瑞 上海材料研究所检测中心（上海200437） 1材料：AC4CHV组织说明：α(Al)+(α+Si)共晶+极少量Mg2Si和S(Al2CuMg)+少量长条针状β(Al9Fe2Si2)相抛光态形貌500× β(Al9Fe2Si2)相(20%硫酸水溶液) 500× Mg2Si相(25%硝酸水溶液) 500×2 材料：LY-12CZ组织说明：α(Al)基体上有褐色的可溶的强化相S(Al2CuMg)和Al2Cu及不可溶的黑色的杂质相Al6(FeMnSi)，晶粒沿变形方向伸长抛光态形貌500× 腐蚀态(混合酸水溶液)形貌 500×3 材料：A390组织说明：α(Al)+(α+Si)共晶+块状相的初生Si+S(Al2CuMg)及少量针状(Al-Fe-Si)等杂质Fe相抛光态形貌500× S(Al2CuMg)相(25%硝酸水溶液) 500× Al-Fe-Si相(20%硫酸水溶液) 500×4 材料：T B -2 M组织说明：α(Al)+(α+Si)共晶+块状相的初生Si +鱼骨状 Mg 2Si 和蜂窝状S(Al 2CuMg)+少量细短针状Β(Al 9Fe 2Si 2)相抛光态形貌 500× Mg 2Si 相(25%硝酸水溶液) 500× S(Al 2CuMg)相(20%硫酸水溶液) 500×5 材料：ADC-12 组织说明：α(Al)+(α+Si)共晶+少量Al 2Cu+少量Mg 2Si+杂质AlFeMnSi 和细针状T(Al 2FeSi 2)相抛光态形貌 500× AlFeMnSi 相(混合酸) 500× Mg 2Si 相(20%硫酸水溶液) 500×6 材料：YL102 组织说明：α(Al)+(α+Si)共晶+少量块状初生Si+杂质针状β(Al 9Fe 2Si 2)相和粗针状Al 3Fe 相抛光态形貌 500× Al 3Fe 相(20%硫酸水溶液) 500× β(Al 9Fe 2Si 2)相(0.5%HF 水溶液) 500×。
