光纤熔接技能比武考核标准
实作技能竞赛评分汇总表
光缆接续实作技能竞赛
试题名称：光缆接续
一、技术要求
根据铁路通信维护技术规定、按标准化作业程序进行操作
二、考核要求
1.正确使用工具、仪表。
2.接续程序正确。
3.正确判断接续纤芯质量。
4.接续工艺。
5.接续速度。
三、考核时限
1．准备时间：5min
2．正式操作时间：150min
3．考核时，提前完成操作不加分。
每超时1分钟，从总分中扣2分，因宗旨为学技练功，不设终止时间，完成为准，记录本次所需时间，以作下次比赛环评。
四、考核评分
1．2名及以上考评员。
2．按考核评分记录表中规定的评分点各自独立评分，取平均分为评定得分。
3．满分为100分,60分及格。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.在考试过程中因违规操作烧损仪表和设备。
2.在考试过程中因违规操作发生安全事故。
光缆接续实作技能竞赛考核表
准考证号：姓名：性别：
试题名称：光缆接续
考核时间：150分钟
操作开始时间：时分操作结束时间：时分
考评员：统分人：年月日。
光缆熔接、测试考核评分标准
光缆接续考核评分标准一、现场条件及基本要求：1、将两盘12芯光缆对接。
2、接头盒采用普通架空接头盒。
3、参加光缆接续考试人员各自另找一人配合，配合人员可参与光缆的开剥，但不参与光缆接续工作。
二、光缆开剥：1、光缆内外护套开剥采用横剖抽出法，不得伤及松套管；2、对接光缆两头各开剥0.6米；3、所采用开缆工具、型号自选。
三、纤芯开剥：1、将缆芯反扭绞方向旋转，松开层绞松套管，漏出加强芯。
2、加强芯留适当长度后剪断，剪断后填充绳与缆口平齐，所有光缆填充物外露长度应小于等于0.5厘米。
3、光缆端口外皮用砂纸横向打毛8-10厘米。
4、用钢箍固定缆皮，缆皮切口应与钢箍内侧平齐（超出钢箍部分不大于1厘米）。
5、加强芯进入支架固定牢固，留不大于两公分折回。
6、开剥松套管时所用工具与使用方法正确。
7、用酒精棉球擦去裸纤上的油膏，光线应自由弯曲无明显受力点。
四、光纤开剥及松套管固定：1、松套管在熔纤盘合页一侧固定，松套管长度与熔纤盘内口齐平，不得超出1厘米。
2、光纤进入收容盘固定时无明显受力点。
3、预盘光纤，将光纤两端进行预盘，取适当长度。
五、光纤熔接：1、找到原始复位画面。
2、正式接续前，应做放电试验。
3、将待接光纤套上热缩套管。
4、剥除光纤上的涂覆层，并清洗之。
5、用切割刀制作光纤端面。
6、将已制备好端面的光纤放入熔接机V型槽中，放纤注意平、压、推、纤芯端面不能和V型槽及电极摩擦碰撞，光纤应平整的放在V 型槽中，端面离电极位置适中（约等于纤芯的直径）。
7、进行光纤自动熔接。
8、观察接续画面及损耗估算。
9、取纤、复位。
10、平套上热缩管，调整热缩管的位置，使纤芯熔接点位于热缩管中心（一侧涂覆层进入热缩管内不少于1厘米）。
11、缩热缩管。
热缩完毕，打开炉盖，散热，取出光纤。
六、盘纤：1、光纤接续完毕后，盘在一个收容盘内，光纤应按色谱顺序排序。
2、接续好的光纤小心理顺，避免扭绞现象。
3、盘好的纤圈应在盘纤槽的外圈最大半径上，不得造成微弯现象，固定热缩管于熔纤盘专用凹槽内。
光缆熔接操作考试评分参考表
6
7
8
未打磨， 打磨长度未 达到距缆口8-10厘 米，未清洁光缆，未 缠绝缘胶带，绝缘胶 带不牢固者及缠绕不 符合要求；未横向打 磨光缆每一端每项扣 0.2分
第 1 页，共 6 页
操作考试参考评分表(100分 操作考试参考评分表(100分）
序号 考核内容
正确使用钢箍（或盒内自 带卡环）固定光缆。钢箍 距离光缆切口0.6-1公分 。钢箍内光缆应缠绕橡胶 胶带，缠绕前应用盒内砂 纸打磨，长度以橡胶胶带 宽度为宜，打磨后必须清 洁
不符合要求的扣0.3分
不符合推荐值的扣0.3 分 不符合要求的扣0.3分 不符合要求的扣0.3分 不符合要求的扣0.3分
测试过程中采用平均模 式，次数不限，但曲线必 每发现一次扣0.5分 须平滑，不得出现二次反 （裁判现场裁定） 射峰 接续损耗测试：所有接续 记录不正确的扣1分， 点均必须测试，数据存 （裁判检查磁盘文件 盘，记录平均损耗 为准） 存盘：将测试曲线存盘， 少、错存一个文件扣 每端18个文件，共36个文 0.5分 件 曲线名称编号要求： 省 名拼音缩写（两个字母） ＋纤号+A（正）或B （反）01A-18A代表正 每错一个扣0.5分 向，01B-18B代表反向， 根据缆盘标志确定正向、 反向
2
3
4
5
6
操作考试参考评分表(100分 操作考试参考评分表(100分）
序号
7
考核内容
小计 得分
评分标准
考核扣分
说明
（三）-（7）扣完不得分
测试部分（20分 四 测试部分（20分） 测试量程的设置：根据组 1 委会提供的光缆长度进行 量程设置 脉冲宽度设置：推荐标准 为：5ns，10ns，20ns， 2 30ns，50ns ，100ns用于 10公里以下 折射率设置：本次抽测用 3 光纤折射率为1.4675 波长设置：工作波长为 4 1550nm 接头事件门限值设置：门 5 限值为0.00dB/0.01dB 6
线缆安装工技能比武评分参考标准
线缆安装工技能比武评分参考标准1.概述本文档旨在提供线缆安装工技能比武的评分参考标准。
通过明确技能评分的标准，可以客观、公正地评估线缆安装工的技能水平，为培训和选拔提供参考。
2.技能评分标准下面是线缆安装工技能比武的评分参考标准：2.1 线缆质量评估线缆安装工在安装线缆时的质量控制能力。
5分：安装线缆无任何质量问题，良好的电气连接和绝缘。
4分：安装线缆质量较高，有少量小缺陷。
3分：安装线缆质量一般，有一些明显缺陷。
2分：安装线缆质量差，有多处缺陷。
1分：安装线缆质量非常差，无法正常使用。
2.2 安全操作评估线缆安装工在操作中的安全意识和控制能力。
5分：遵守所有安全规定，严格执行安全操作措施。
4分：大部分时间遵守安全规定，偶尔有些疏忽。
3分：偶尔违反安全规定，操作时存在较大风险。
2分：经常违反安全规定，操作时存在明显危险。
1分：完全无视安全规定，对自身和他人存在极大风险。
2.3 故障排除评估线缆安装工快速识别和排除故障的能力。
5分：能够迅速准确地定位并解决任何故障。
4分：能够迅速定位并解决大部分故障。
3分：能够定位并解决一些常见故障。
2分：需要较长时间才能定位并解决故障。
1分：无法独立定位和解决故障。
2.4 团队合作评估线缆安装工在工作中与他人合作的能力。
5分：能够积极配合团队成员，有效沟通合作。
4分：大部分时间能够与他人合作，但偶尔存在沟通问题。
3分：有时与他人合作存在困难，沟通和协作不够顺畅。
2分：经常与他人合作存在摩擦，无法很好地协同工作。
1分：无法与他人合作，不愿意与团队成员沟通。
3.总结通过上述评分标准，可以客观地评估线缆安装工的技能水平。
评分过程应当独立进行，避免依赖他人的帮助和干预。
这些评分标准可用于培训机构、人力资源部门等在选拔、培训线缆安装工时参考使用。

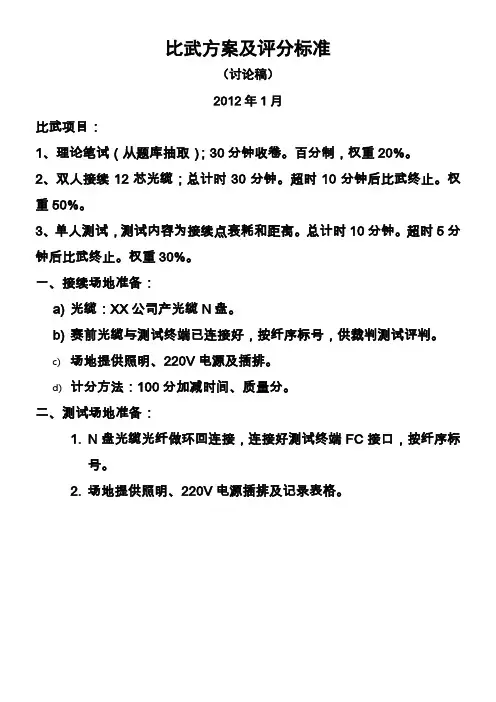

光缆接续比武方案-评分标准(修改稿)
比武方案及评分标准
（讨论稿）
2012年1月
比武项目：
1、理论笔试（从题库抽取）；30分钟收卷。
百分制，权重20%。
2、双人接续12芯光缆；总计时30分钟。
超时10分钟后比武终止。
权重50%。
3、单人测试，测试内容为接续点衰耗和距离。
总计时10分钟。
超时5分钟后比武终止。
权重30%。
一、接续场地准备：
a)光缆：XX公司产光缆N盘。
b)赛前光缆与测试终端已连接好，按纤序标号，供裁判测试评判。
c)场地提供照明、220V电源及插排。
d)计分方法：100分加减时间、质量分。
二、测试场地准备：
1.N盘光缆光纤做环回连接，连接好测试终端FC接口，按纤序标
号。
2.场地提供照明、220V电源插排及记录表格。
开始时间结束时间时间分得分
测试记录表格
选手签名：测试裁判签名：。

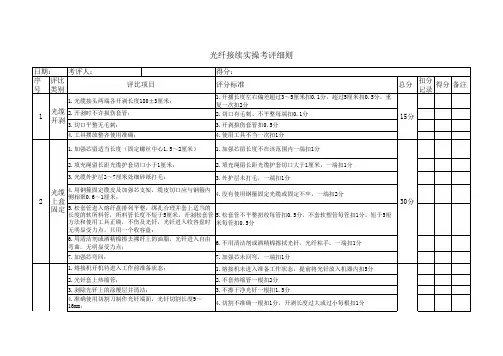

光纤接续实操考核评分细则
日期： 考评人： 序 评比 号 类别 得分： 评比项目 评分标准
1.开播长度左右偏差超过3～5厘米扣0.1分，超过5厘米扣0.5分，重 复一次扣2分 2.切口有毛刺、不平整每端扣0.1分 3.开剥损伤套管扣0.5分 4.使用工具不当一次扣1分 1.加强芯留长度不在该范扣1分 3.外护层未打毛，一端扣1分
4
接头 2.盘纤回弯较小，每纤扣2分 盒内 2.盘纤最小直径应大于3.5厘米，并且自由盘好； 盘纤 3.光钎盘好后应平顺，无扭曲，无明显受力点和碰伤隐 3.盘纤后光钎不平顺，扭曲，每纤扣0.5分，有明显受力，光钎翘
患； 1.封盒前对接头盒内部要进行清洁； 起，每纤扣0.5分，盘纤断纤，扣10分（该项分扣完为止） 1.封盒前未清洁扣1分 2.未按顺序上紧螺丝，每根1分，盒子未按正确方向扣盒上螺丝，扣3 分 3.接头盒有缝隙扣5分
总分
扣分 得分 备注 记录
1.光缆接头两端各开剥长度180±3厘米；
1
光缆 2.开剥时不许损伤套管； 开剥 3.切口平整无毛刺；
4.工具摆放整齐使用准确； 1.加强芯留适当长度（固定螺丝中心1.5～2厘米） 2.填充绳留长距光缆护套切口小于1厘米； 3.光缆外护层2～7厘米处细砂纸打毛；
15分
2
光缆 4.用钢箍固定缆皮及加强芯支架，缆皮切口应与钢箍内 4.没有使用钢箍固定光缆或固定不牢，一端扣2分 侧相聚0.6～1厘米； 上盒 固定 5.松套管进入熔纤盘排列平整，绑扎合理并套上适当的
30分
长度的软所料管，所料管长度不短于5厘米，开剥松套管 5.松套管不平整扭绞每管扣0.5分，不套软塑管每管扣1分，短于5厘 方法和使用工具正确，不伤及光钎，光钎进入收容盘时 米每管扣0.5分 无明显受力点，只用一个收容盘； 6.用清洁剂或酒精棉擦去裸纤上的油脂，光钎进入自由 6.不用清洁剂或酒精棉擦拭光钎，光纤粘手，一端扣1分 弯曲，无明显受力点； 7.加强芯弯回； 1.熔接机开机待进入工作前准备状态； 2.光钎套上热缩管； 3.剥除光钎上的涂覆层并清洁； 4.准确使用切割刀制作光钎端面，光钎切割长度9～ 16mm； 7.加强芯未回弯，一端扣1分 1.熔接机未进入准备工作状态，提前将光钎放入机器内扣5分 2.不套热缩管一根扣2分 3.不擦干净光钎一根扣1.5分 4.切割不准确一根扣1分，开剥长度过大或过小每根扣1分
光缆熔接实操评分表
2.选取蓝色松套管内蓝色光纤，使用米勒钳在光纤末端3CM处对外涂层清除；
二次开剥扣一次扣2分
3.使用酒精棉对清除涂覆层的光纤擦拭清洁；
光纤过脏导致二次切割 一次扣2分
4.使用切割刀切割光纤，外涂层末端放置在切割刀10-13刻度处；
二次切割一次扣2分
5.将制备好的光纤放置在熔接机压板内，末端放置于电击棒和V型槽之间；
3 光缆开剥 6.使用酒精棉清洁松套管；
未清洁扣1分
10（二次开剥扣10 分）
7.使用钢丝剪剪断光缆加强件，留下5CM（结合接头盒固定位置）长用于光缆固 定；
8.将开剥好的光缆固定到光缆固定支架，固定好后开剥另一端光缆；
8.使用松套管开剥刀对松套管进行开剥，留下9CM长方便固定盘纤；（光缆固定后 操作）
光缆熔接实操步骤
序号 项目
内容
注意要点
1
赛前检查
检查仪器仪表、工器具、耗材，劳保穿戴情况，（将光缆开剥和固定使用到的工器 具、材料在桌面摆放整齐，接头盒连接支架取出，放置桌面）
2
作业前要 点
口头向裁判要点（请点），裁判同意后方可进行下一步
1.佩戴手套，简单检查清理需开剥光缆并将光缆捋直，并套上挡圈
挡圈不上扣1分
光纤放置位置不正确一 次扣1分
6.两根纤芯端面制备完成后，进行纤芯熔接 5 光缆熔接 7.光缆熔接过程观察屏幕显示熔接情况，如有异常重新制备光纤端面；
二次熔接一次扣2分 50（熔接过程中出 现失误导致光纤断
开，一芯扣5分）
8.熔接完成后打开加热槽槽盖，取出熔接后的光纤，手拉光纤两侧将热缩管移至熔 接部位，将热缩管对准加热槽放置；
可将其放在最后单独盘绕，盖上收容盘盖子；
一芯扣2分
光缆接续和馈线头制作技能评分办法
2、色谱接错，一个熔接点扣4分。
12
3、热熔温度指示灯熄灭方可取出热缩管，否则每纤扣0.5分。
6
4、光纤热熔后涂覆层边沿距热熔管头小于8mm，每纤扣0.5分。
6
5、热缩后管内有气泡、二端有喇叭口，或者多穿热缩管，每纤扣1分（每热熔管不重复扣分）。
6
6、光缆端面制备过程中未关闭防风盖，每次扣0.5分。
扣分项
时间分
1、规定时间为12分钟,每提前30″加0.5分（质量分小于90分不加分），每推迟30″扣0.5分。到达20分钟停止操作。
加减分项
裁判员： 选手确认签字： 日期： 年 月日
馈线头制作及测试评分表
参赛人：用时： 分 秒分数 ：
内容
分数
要求及评分办法
分值
得分
备注
准备工作
5分
馈线切割刀是否按要求准备好，驻波比测试仪开机，确认仪表、工具能正常使用
2
５、接头事件门限设置为0.05dB，设置错误扣２分。
2
６、测试采用平均模式，次数不限，设置错误扣４分。
4
光纤 测试(86分)
1、假纤与测试尾纤活动接头插入损耗超过0.5dB不作处
理，每纤扣1分。
4
2、单号纤方向测试环联后的链路总长度，方法不正确，每条链路扣５分。
10
3、链路长度测试方法正确，但长度偏差超过2个取样点，每条链路扣５分。（以裁判测试为准）
2
6、松套管边缘离扎带边缘距离不在1.0－1.5cm范围内，每端扣0.5分。
1
7、打毛光缆：打磨前未清洁光缆、打磨长度未达到距缆口6-10厘米、未打毛完整缆皮：每一端扣1分；横向打磨光缆，否则每端扣1分
4
光纤熔接（40分）
光纤熔接比赛方案
光纤熔接比赛方案为提高广大光缆线路维护人员的维护技能以及快速抢修障碍的应变能力，同时以赛促训，以赛促学，从而带动公司整体光缆线路维护水平的提升，公司决定举办光纤熔接劳动技能大赛。
一、比赛内容熔接12芯光线以及OTDR的使用。
二、大赛组织方式、比赛组队及分组比赛以2人为一组进行组队。
比赛时，每个分公司选派1组选手参加决赛。
三、比赛方式比赛分理论考试和实际操作两种形式。
理论考试主要考光纤传输理论及有线电视基础知识（笔试成绩占30％），现场操作主要考查选手的光纤熔接技能和OTDR的使用（实操成绩占70％）。
四、场地及工具准备大赛组委会向每个参赛队提供层绞式12芯光缆两盘（根）（每盘>1000米，其中一盘一端熔接好测试用尾纤），提供光缆接头盒一只，OTDR一台。
（OTDR型号：EXFO-MAX730B）五、光纤熔接比赛规则1.比赛分8组同时进行。
8个参赛队做好准备工作后，同时开始计时进行比赛。
2.比赛前有五分钟的准备时间，准备时间只用于工具准备，不得进行熔接的实质性操作，准备操作同样计入分数。
3. 裁判宣布比赛开始后，才能打开熔接机电源4.将2根24 芯光缆进行熔接、测试（为方便测试，光缆盘两侧的尾纤已事先熔接好，不需现场熔接）。
5.接续完成后，对接头盒进行防水处理，完成密封。
6.整理好熔接工具后，报请裁判开始测试。
7.测试过程及记录让裁判查看后，由裁判停止计时。
8.注意事项：比赛时长为40分钟，时间到，停止操作（低于40分钟每提前2分钟加1分，最多加5分）。
六、实操评分标准注：1、比赛时间到没有完成的，只得完成部分的得分。
2、每项分数扣完为止。
光缆操作工艺及评分办法
1、先确定光缆的A、B端。
未检查A、B端
扣1分/端
判断错误
扣1分/端
2、然后在两端光缆上各套入两只直径为1.7cm的O型挡圈待用。
漏上挡圈
扣0.5分/个
3、距光缆端头1300mm处,用专用切割刀环切护套,然后轻折几次使环切处折断,往端口侧用力抽出。(如护套过紧,一次不易抽出,可分2-3段或纵剖处理。)
五、光缆测试：
1、光缆长度的测试
仪表使用不当
扣3分/项
测试不标准、数值不准确
扣3分/项
2、接头损耗的测试
仪表使用不当
扣0.5分
测试不标准、数值不准确
扣2分
超过规定值
扣2分/根
断纤
扣5分/根
六、安全
违章操作
扣10分
人身轻伤
扣5分
仪表损坏
扣10分
七、比武结束清理场地，并报告裁判
未按要求
扣1分
八、时限考核
熔接机未擦洗
扣0.5分/项
专用工具未擦洗
扣0.5分/项
5、按要求擦洗干净光纤、开剥、制备端面，并按光纤熔接工艺进行熔接。（注意：在切割光纤时，端面不应出现毛刺、缺陷、不平整、刀痕过深、刀痕处有放射性裂纹等；每接完一根光纤应对处接续处进行加强芯热熔处理，在热熔过程中，应确保洁净、平直
6、每完成一根光纤接续后，应把光纤余长盘留在盘留板槽道内，弯曲半径不小于4cm光纤接头（加强管）应放在盘留板中间两侧固定槽内。盘留光纤的长度应大于1.6m。
注意：
１）、在拧紧各部位螺栓时应交替对称均匀地进行，不得集中在一个部位。
２）、密封条、带的嵌置和缠绕应严格按规定尺寸操作。
３）、盒体安装时各片橡胶挡圈均应必须全部入槽道内。
光缆熔接竞赛方案
光缆熔接竞赛方案背景介绍光缆熔接技术是现代通信领域中最为核心和基础的核心技术之一，它对于网络通信的质量和可靠性至关重要。
然而，对于熔接技术的评估和认证一直是一个难点问题。
为了提高熔接技术人才的素质和技能，许多国内外组织和机构都开展了一系列的光缆熔接技术竞赛活动，以便更好地促进光缆熔接技术的发展和应用。
活动目的本次光缆熔接竞赛旨在通过竞赛来提高光缆熔接技术人才的技能和素质，同时促进该领域相关技术的发展和应用。
通过比较和评估熔接技术人才的优劣势，可以不断提升整个行业的技术水平和能力。
竞赛规则竞赛种类本次光缆熔接竞赛分为单人赛和团队赛两个种类。
报名条件报名者必须是本行业从事2年以上的专业人士，持有相关的职业资格证书或熔接相关技术证明。
竞赛时间竞赛时间按照团队赛和单人赛两个种类不同而定，但全部为限时比赛。
竞赛办法按相关规程进行。
竞赛设备竞赛设备由竞赛主办方提供且在竞赛前统一宣布。
竞赛设备的标准必须符合国际标准，能够保证操作精准、稳定和准确。
竞赛内容竞赛内容主要包括光缆熔接设备的调试，熔接光纤的操作技能以及光纤熔接后的测试数据分析和处理。
竞赛评分标准竞赛评分以每项竞赛成绩最高者为100分，其余参赛者以比例降分。
评分标准以熔接的质量和效率为基础，包括操作规范性、操作技能、设备熟练程度、工作质量、工作效率等方面的评分。
竞赛奖项团队赛奖项本次团队赛将设置一等奖、二等奖、三等奖、优秀奖等若干奖项，各奖项名次根据评分名次确定。
具体获奖名单将在现场比赛后公布。
单人赛奖项本次单人赛将设置一等奖、二等奖、三等奖、优秀奖等若干奖项，各奖项名次根据评分名次确定。
具体获奖名单将在现场比赛后公布。
竞赛收获通过参加光缆熔接竞赛，参赛人员可以更好地了解和掌握现代光缆熔接技术的理论知识和实践操作技能，可以掌握更加全面和专业的技能，同时也可以得到一些实践和交流机会，认识更多行业内的同行和优秀人士，让自己的人脉资源和技术水平都得到提升。
同时，参赛者还可以通过竞赛获得一定的奖励和荣誉，并通过这些荣誉和奖励证明自己的熔接技术水平和实力。
光电缆接续比赛--实作评分标准
30分
10分
不平整每处扣1分，折皱每处扣1分，烤焦每处 扣2分 （本项最高扣分10分） 鸳鸯线或每错一对扣1分；每断一芯扣2分，接 触不良每芯扣1.5分，混线每芯扣2分，绝缘不 良每芯扣1.5分。 （本项最高扣分15分） 未穿工作服扣1分;工具坠落每次扣0.5分;有未 遵守安全规范现象扣1分;出现不安全情况扣3 分(如划破手指,喷灯烧着其它物等);工具摆放 凌乱扣1分，人离开未清理场地扣1分。 (本项最高扣5分) 每提前1分钟加0.5分, 每超时1分钟扣0.5分, 超过30秒（含）计1分钟，延时不能超过15分 钟
30分
1、尺寸不标准或操作不符要求，⑴-⑶每对扣 0.5分, ⑷每芯扣0.5分，⑸每芯扣1分; ⑻每 端扣1分； 2、⑹项扣分:接线子排数每超（少）一排扣1 分，排列无次序扣1-1.5分，不整齐扣1-1.5 分； 3、⑺项扣分：5只以下扣1分，5-10只扣1.5 分，10只以上扣2分; 4、⑴-⑸单项最高扣分规定如下：⑴-⑷为5 分；⑸为10分； （本项最高扣分30分） 1、尺寸不标准、操作不当或操作漏项，扣分 如下: ⑴扣3分; ⑵漏项扣5分,重合小于1/3扣 2分,小于2/3扣1分; ⑶扣1分; ⑷未对称扣1 分, 拼缝未粘扣1分,未缠包扣2分; ⑸未清洁 每处扣1.5分,尺寸不符每处扣1分;⑹扣1.5分/ 处; ⑺漏项扣3分,不对称扣1分,尺寸不符扣12分,未平整扣1分;⑻扣1分;⑼未居中扣1分,角 度不符扣1分,未完全锁紧扣2分;⑽方法不当扣 2分;⑾方法不当扣2分; ⑿未敲打扣1分/端;⒀扣1.5分; ⒁未变色每处 扣1分,拉链处白线每少1点扣0.5分，无充分溢 出每端扣5分. （本项最高扣分30分）
⑴剥去电缆外护套，电缆芯线留长不小于接续长度的1.5 护套开剥 倍；⑵用色带将线束临时固定；⑶固定电缆，电缆接续长 度为220-250mm；⑷电缆芯线绝缘层无损伤；⑸A，B端接续 正确。
2011年通信光缆熔纤专业竞赛方案
2011年通信光缆熔纤专业竞赛方案2011年通信光缆熔纤专业竞赛方案为了提高公司通信人员素质，为省公司生产运动会选拔选手，确保通信光缆熔纤专业竞赛能够顺利开赛，制定本方案，对本次竞赛的物资、场地、试卷及赛事安排等各项工作做好部署。
一、竞赛组织机构通信光缆熔纤专业技能竞赛办公室主任：张运山副主任：白晔、战玲成员：信通中心、工会、培训中心、人力资源部、纪委等有关部门人员组成。
主要职责：组织制定比赛方案；负责比赛活动的具体组织实施；负责比赛活动表彰奖励的具体事宜。
二、竞赛时间及地点时间：2011年7月初地点：抚顺供电公司教育培训中心三、参赛人员相关要求1.信通中心通信专业年龄在40周岁及以下员工必须参加本次竞赛。
2. 信通中心通信专业年龄在40周岁以上员工可自愿参加本次竞赛。
四、竞赛形式及内容（一）竞赛形式竞赛活动采用笔试、实际操作两种形式进行。
1．笔试试题类型包括：判断题、选择题、填空题、简答题、综合题。
2.考试方式：选手凭身份证入场，笔试部分采取闭卷独立完成，考试时间为90分钟。
实际操作部分由单人独立操作完成，在信通中心院内进行。
（二）竞赛内容专业理论考试1、光通信技术（国家电网公司电力通信专业题库）2、传输复用技术（国家电网公司电力通信专业题库）3、通信规程、规定（国家电网公司电力通信专业题库）4、《国家电网公司电力安全工作规程》（线路专业）实际操作1、使用光纤熔接机熔接光纤，将两条24芯ADSS光缆（一条为整轴，另一条50米一端带尾纤）熔接到一起，指定接头盒，本次竞赛只熔接蓝、桔束管共12芯光纤，其余束管直接剪断。
熔接完毕OTDR测试各芯熔接损耗并记录。
（注：本次竞赛光缆事先扒好，不需现场扒缆）2、所需材料、仪表：（1）24芯ADSS光缆单轴及50米各一条；（2）两个光缆接头盒；（3）熔接机及工具箱；（4）OTDR；（5）热缩管；五、比赛成绩的计算1.成绩计算方式个人成绩=理论考试成绩*0.5+实际操作*0.5。
光缆熔接考试评分表
说明
第 2 页，共 3 页
操作考试参考评分表(100分）
序
号
考核内容
评分标准
考核扣分
接头盒各处缝隙大于
接头盒盒盖和盒体两部分 0.4公分每处(指两螺
3
必须紧密吻合，底座与上 丝间位置)扣0.2分； 盖无明显缝隙，接头盒无 螺丝松动每个扣0.2
明显变形
分，漏装螺丝每个扣1
分
小计
得分 四 操作时限（30分）
6
热熔过程只得热熔一根套 格。一端不合格的每 管，热缩管两端不得有喇 带扣0.5分；每次多带
叭口、无杂质、热缩后管 加热者，每多一带扣1
内无气泡
分。
光纤带尽量以收容盘的最 7 大内径予以收容，盘绕半 不合格每带扣0.3分
径大于等于4mm
光纤带必须盘在收容盘的
8
扣环以下，并基本位于收 固定不牢固(含翘起 容盘内专用凹槽的中间位 者)每带扣0.2分
置，而且安全牢固
9 错查时发现 为准）
10
熔接机不使用时必须放在 仪表箱里
否则扣0.2分
清理施工现场
未清理施工现场扣2分
小计 得分 三 封装接头盒部分（10分）
1
熔接前接头盒内配件及熔 熔接过程中错用附件
接工具是否齐全
或工具每件扣0.5分
2 安装接头盒密封圈
漏套接头盒密封圈一 个扣2分
扣分。
4
未套或多套热缩管以及热 缩管未加热者
每纤扣0.3分（以裁判 最后评分检查时发现 为准）。
说明
第 1 页，共 3 页
操作考试参考评分表(100分）
序
号
考核内容
评分标准
考核扣分
5
裸纤带位于热缩套管的中 间位置，左右无明显偏差
光缆接续测试技能竞赛细则
光缆接续测试技能竞赛细则一、竞赛场地：竞赛场地应有警示带，警示带以外为观摩区，警示带以内为竞赛区。
二、竞赛组织单位应备器具：（一）、仪器仪表：1、熔接机（住友TYPE-39）5台（4台主用，1台备用），备用电池1块。
2、OTDR5台（4台主用，1台备用，参赛人员自备）3、汽油发电机（现场有交流电源的可以不要）4、光缆接续工具箱（含剖缆刀、切割刀、剥线钳等）4套注：OTDR、光缆接续工具箱参赛队自备。
但不允许使用自动工具（如自动剖缆刀）。
（二）、材料：1、24芯(GYTA-12B)层绞式架空光缆（约4KM）2、24芯帽式接头盒若干（具体数量应为本赛区参赛队数量再加2）3、测试尾纤24根（3米或5米）4、无水酒精及脱脂棉若干5、24芯光缆终端盒（或砝琅盘）18个（赛前完成成端工作）6、计时表4个7、砂纸、卫生纸、绝缘胶布、钢卷尺、OTDR软盘（带硬盘者可不备）若干8、工作平台带台钳赛前应对比赛用光缆提前进行单盘测试，确保光缆中无不良纤芯，并记录光缆原长度。
三、竞赛项目项目一24芯光缆接续、24芯光缆成端（一端）光缆终端盒（或砝琅盘）上，为便于接续时实时监测和接续后测试接续质量，成端时应严格按照色谱在终端盒上标注序号。
两人一组40分钟内参赛选手完成从24芯光缆外护套开剥、加强芯固定、光纤开剥、光纤接续、接头盒盘纤、接头盒安装等整个过程。
裁判发令，计时开始，选手开始剥缆，到接头盒封装完毕工作台和工作场地清理干净（垃圾进垃圾箱，工具进工具箱，工作台上除仪表和接头盒外不留其他物品），选手举手示意后，记时结束。
计时到40分钟时，没有完成接续操作也必须停止，不延长时间，根据现场完成的项目计算得分。
项目二光纤测试上述24芯光缆接续完成后，利用OTDR测试光纤的接续质量。
本项目主要考核参赛选手使用OTDR测试光纤特性的熟练程度及操作方法。
测试时长共10分钟。
测试内容包括光纤总长度、全程衰耗、接续损耗等，其中接续损耗要求进行双向测试取平均值。
光缆接续专业技术比武评分标准
附件3:
18 热缩管上未贴光纤序号，每根扣1分；贴错序号，每根扣1分 19 光纤盘好后，其弯曲半径不能小于37.5毫米，否则每纤扣1分；每翘起一根光纤扣1分。 盘纤封盒 20 容纤盘固定不稳，每盘扣2分 21 封盒前接头盒边槽未清洁扣1分 22 胶条安装不合格扣1分，未安装胶条扣3分 23 螺丝松动每个扣0.5分，漏装一个扣1分 24 接续错纤每根扣5分，(串组） 其它 25 到时间，未完成接续任务，扣10分 26 提前完成，每3分钟加1分，最高加10分 合计 说明：操作时间为40分钟，到时间未完成得自动截止。每项分数扣完为止。
附件3:
得分
附件3:
附件3: 附件6：
光接续专业技术比武评分标准
参赛队伍 操作项 序 号 1 缺少必要的工具，扣1分 现场准备工作 2 熔接机未接地线，扣1分 3 仪表工具使用中应爱护，否则每件扣0.5分 4 开剥光缆时伤及松套管，每管扣2分 5 切口不平齐，有毛刺，扣0.5分 6 开剥应在长度120—150厘米之间，否则扣1分 光缆开剥固定 7 加强芯固定螺丝松动扣0.5分，未做回弯，扣1分 8 光缆固定不牢，扣1分，缆皮未打毛，扣0.5分 9 松套管未用扎带固定或明显受力，每管扣0.5分 10 松套管未编号，每管扣0.5分 11 开剥松套管后，未擦干净光纤，每管扣1分 12 未套热缩管，每根扣0.5分 13 切纤前未清洁光纤，每根扣0.5分，切割刀未按程序切纤，每根扣0.5分 光纤开剥及熔接 14 光纤开剥、切纤每重复一次扣0.5分 15 放纤后熔接机未盖防风盖，每纤次扣0.5分 16 热缩管经热缩后任一不合格，每根扣0.5分；热缩管没热缩，每根扣2分 17 任何原因重复接续，每纤次扣1分 比赛用时 评分标准 得分 执行 情况 扣分
!光纤熔接实训测评分标准
可靠预固定待熔光缆头
剥离涂覆层
10
2
16
在剥离纤芯涂覆层之前穿套好热缩套管（单侧）
2
17
涂覆层的剥离长度应符合标准要求（4-5cm）
3
18
涂覆层剥离果断、熟练（无超过两次的反复操作）
3
19
切割前用酒精对裸纤进行彻底清洁
切割裸纤
15
3
20
裸纤安装前，切割刀的割刀小车应推到前位
3
21
切割好的裸纤长度应在规定之内（16-18mm）
光缆开剥
15
2
9
预先穿套好光缆盒上的紧固、密封元件
2
10
开剥光缆外护套要先进行试刀，防止内束管受伤
2
11
开剥光缆过程谨防损伤内束管(下刀深度合适,划口要正勿弯折)
3
12
预流有一定长度的硬弹性保护管，以保护剥离出的裸露纤芯
2
13
处理渗出的油膏时，避免污染环境
2
14
用自粘胶带对外护套开剥处进行密封处理
2
光纤熔接实训评分表
序号
检测点
配分
分值
得分
1
室外工作地点的选择充分考虑到防落物、塌陷
准备阶段
10
1
2
现场进行无妨碍安全隔离
1
3工具摆放整齐、齐全34工作人员着装符合要求
1
5
现场照明有保证
1
6
光缆开剥前剪除敷设好的光缆头（3M）
1
7
光缆按照最终捆扎路由无错误穿插敷设
2
8
光缆开剥前对开剥长度进行合理分析和计算(＞1.5M)
3
42
主要工作结束后，应对现场进行卫生清扫
通信接入网技能竞赛光 缆熔接评分表
裁判员： 项目 、 裁判长: 细项 参赛选手1: 评分标准 断纤扣5分 不合格扣3分 一处不合格扣2分 不合格扣2分 不合格一端扣1分 不合格一端扣3分 不合格一端扣1分 不合格一端扣1分 有一端没加扣1分 有一根没加扣1分 不合格一端扣2分 未擦或未用酒精擦一端扣1分 一根次扣1分 未擦、未用酒精擦或未正确 擦一根扣3分 一次扣2分 0-0.08dB(含0.08)不扣 分,0.08-0.2(含0.2)一根扣3 分,0.2以上一根扣5分. 参赛选手2: 选手A: 选手B: 扣分情况 得分 扣分情况 得分 备注 公共部 分,一起 计分
项目 细项 评分标准 设置错误或没有设置扣1分 设置错误或没有设置扣1分 设置错误或没有设置扣1分 设置错误或没有设置扣1分 设置错误或没有设置扣1分 测试结果误差在20米以上扣2 分 不使用或不会使用两点法扣3 分 不使用或不会使用五点法扣3 分 没存盘或不会存盘扣1分，不 会命名没按规定的文件名命 名，扣1分 扣10分 否则每次扣2分 否则扣1分 少完成一根纤扣3分 参赛选手2: 个人 选手A: 选手B: 备注 扣分情况 得分 扣分情况 得分 脉冲宽度设置,10公里以下不应超过 100ns 折射率设置(用1550nm的折射率) 参数设置 测量模式按照平均模式，选择平均时 （5分） 间为10秒 选择光纤测试波长，用1550nm 光 接续损耗门限设置,要求设成仪表最 纤 低 测 长度测试 试 (20 用两点法测试全程损耗 分) 光纤测试 用五点法测光缆接头衰耗值 (10分) 测试曲线存盘,并按规定的文件名命 名 测试有弄虚作假行为 仪器仪表 每次插FC插头前，应进行擦试 使用（5 仪表使用应放置在工作台上 分） 附加扣分 超10分钟 注:以上项目分值扣完为止,不倒扣分 裁判员： 光缆接续用时： 光缆接续合计得分： 总计得分： 裁判长:
光纤熔接技能比武考核标准
光纤熔接及测试比武一、竞赛内容本次竞赛活动内容分为ADSS光缆熔接和OTDR仪表测试两项。
1、ADSS光缆熔接部分使用熔接仪将24芯ADSS光缆（约2km）与48系统光配单元进行熔接，盘纤，固定。
比赛时间为60分钟。
2、OTDR测试部分使用光时域反射仪（OTDR)为另一队熔接好的ADSS光缆进行测试，并将结果保存成电子文档，文档名称统一为：SGCC-XX。
要求测试结果包含每根光纤的长度、线路总损耗、平均每公里损耗、以及接头损耗。
测试时间为30分钟。
二、竞赛队伍1、太原供电分公司2、大同供电分公司3、朔州供电分公司4、忻州供电分公司5、阳泉供电分公司6、吕梁供电分公司7、晋中供电分公司8、临汾供电分公司9、运城供电分公司10、长治供电分公司11、晋城供电分公司12、超（特）高压供电分公司三、竞赛形式以12个分公司为单位，各单位分别指定两名队员参加。
比赛分为两个阶段，每阶段6个单位参加比赛，由抽签决定每两单位为一组，分别在一段24芯ADSS 光缆（约2km）两端进行熔接。
熔接完毕，互为一组的两单位利用裸纤进行互测。
四、评分办法1、光纤熔接总分为70分（附加分10分），OTDR测试总分为30分，以得分高低进行排名。
在得分相同的情况下，由裁判组决定排名顺序。
2、光缆熔接时间为60分钟，每超过10分钟扣5分。
总分20分。
3、光缆熔接完成后光配单元内纤序每错误一芯减1分，扣完为止。
总分10分。
注：纤序为蓝橙绿棕灰，白红黑黄紫，粉红青绿。
4、开剥缆、熔接工艺要求总分10分，盘纤固定工艺要求总分10分，扣完为止。
具体要求如下：（1）、开缆不伤内护层，1分。
（2）、切口平齐，1分。
（3）、开剥缆长度为100－150cm，1分。
（4）、不套热缩管，每根扣1分。
（5）、不擦净光纤直接切割的，每根扣1分。
（6）、切割刀使用不正确，每根扣1分。
（7）、熔接效果应在0.05dB以下（以熔接机测算值为准），每超0. 05dB扣1分。
智能化工种比武规则
智能化工种比武规则一、比武规则一、参赛选手必须严格遵守比武纪律，服从指挥。
二、比赛期间禁止饮酒。
三、参赛选手须提前5～10分钟进入比赛场地，检查所带的参赛工具和量具是否完好，迟到10分钟取消比赛资格。
四、比武过程中如因设备原因造成比武中断，须经裁判长确认后方能更换设备，所影响比武时间由裁判长予以掌握、记录。
五、比武过程中若发现问题，参赛选手可立即向大会裁判组提出申诉。
六、参赛选手禁止将通讯设备及具有存储功能的物品带入比赛场地（例如手机、U盘等），考试过程中一旦发现选手使用通讯、储存设备或有其他作弊行为，则取消选手归属集团所有人员的比赛资格。
七、参赛选手应严格遵守《维修电工安全操作规程》《设备检修停送电操作管理规定》。
八、参赛选手完成比赛后，须向裁判报告比赛完成，并以报告时时间为比赛结束时间。
九、参赛选手必须听从分配，服从安排，遵守有关比赛规定，认真参加比赛，参赛不服从裁判或比赛弄虚作假者，一律取消比赛资格。
十、参赛选手比武期间严格按照安全技术操作规程操作，严禁违章作业。
十一、爱护赛场公共财物，维护环境卫生，自觉维护赛场秩序，听从现场工作人员安排。
二、比武项目及内容比武时间：40分钟（一）项目一：光纤接头熔接（二）项目二：网线水晶头制作（三）项目三：通过plc控制电动机正反转（电动机用信号灯代替）三、比武要求（一）参赛选手1.必须经过赛前技术培训。
2.必须熟练掌握可编程控制器的操作技能，防止误操作损坏设备。
3.必须认真遵守“三大规程”和各项安全规定。
4.参赛选手自带其相关电工用具。
5.听从分配，服从安排，遵守有关比赛规定，认真参加比赛。
6.按照规定的时间到指定地点报到、集合，迟到10分钟，按弃权论处，参赛不认真、不服从裁判或比赛弄虚作假者，一律取消比赛资格。
（二）其它事项1.各有关单位要密切配合，搞好协作，以保证这次比赛工作的顺利进行。
2.本次比武设裁判长1人，裁判员3人，裁判员应品行端正，熟练掌握PLC 专业知识，并具备一定的工作实践经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤熔接及测试比武
一、竞赛内容
本次竞赛活动内容分为ADSS光缆熔接和OTDR仪表测试两项。
1、ADSS光缆熔接部分
使用熔接仪将24芯ADSS光缆（约2km）与48系统光配单元进行熔接，盘纤，固定。
比赛时间为60分钟。
2、OTDR测试部分
使用光时域反射仪（OTDR)为另一队熔接好的ADSS光缆进行测试，并将结果保存成电子文档，文档名称统一为：SGCC-XX。
要求测试结果包含每根光纤的长度、线路总损耗、平均每公里损耗、以及接头损耗。
测试时间为30分钟。
二、竞赛队伍
1、太原供电分公司
2、大同供电分公司
3、朔州供电分公司
4、忻州供电分公司
5、阳泉供电分公司
6、吕梁供电分公司
7、晋中供电分公司
8、临汾供电分公司
9、运城供电分公司
10、长治供电分公司
11、晋城供电分公司
12、超（特）高压供电分公司
三、竞赛形式
以12个分公司为单位，各单位分别指定两名队员参加。
比赛分为两个阶段，每阶段6个单位参加比赛，由抽签决定每两单位为一组，分别在一段24芯ADSS 光缆（约2km）两端进行熔接。
熔接完毕，互为一组的两单位利用裸纤进行互测。
四、评分办法
1、光纤熔接总分为70分（附加分10分），OTDR测试总分为30分，以得分高低进行排名。
在得分相同的情况下，由裁判组决定排名顺序。
2、光缆熔接时间为60分钟，每超过10分钟扣5分。
总分20分。
3、光缆熔接完成后光配单元内纤序每错误一芯减1分，扣完为止。
总分10分。
注：纤序为蓝橙绿棕灰，白红黑黄紫，粉红青绿。
4、开剥缆、熔接工艺要求总分10分，盘纤固定工艺要求总分10分，扣完为止。
具体要求如下：
（1）、开缆不伤内护层，1分。
（2）、切口平齐，1分。
（3）、开剥缆长度为100－150cm，1分。
（4）、不套热缩管，每根扣1分。
（5）、不擦净光纤直接切割的，每根扣1分。
（6）、切割刀使用不正确，每根扣1分。
（7）、熔接效果应在0.05dB以下（以熔接机测算值为准），每超0. 05dB扣1分。
（8）、熔接点偏离热熔管中心位置，致使漏出开剥涂覆层后裸纤，每根扣1分。
（9）、热熔未完成而取出热熔管（没出现提示音或提示光），每次扣1分。
（10）、热熔管热缩后，管内有气泡，或端口为喇叭口，一根扣1分。
（11）、盘纤未按收容盘最大弯曲半径，每纤扣1分。
（12）、盘纤后光纤扭绞，扣1分。
（13）、热熔管没固定在凹槽内或固定不稳，每根扣1分。
（14）、盘纤时断纤一根扣5分。
（15）、容纤盘中热熔管未用胶布固定，扣2分。
5、熔接完成后经测试每有一断芯扣5分，扣完为止。
总分20分。
6、OTDR按照比武规定设置每错误一项扣2分，扣完为止，总分10分。
设置要求如下：
（1）、量程设置：5km；
（2）、脉冲宽度设置：100ns。
（3）、折射率设置：折射率设定以所给的光纤的标称值为准。
（4）、测量模式按照平均模式：选择平均时间为30秒。
（5）、波长设置：1550nm。
7、测试曲线应包含每根光纤的长度、线路总损耗、平均每公里损耗、以及接头损耗，按指定名称保存为电子文档。
总分10分。
8、规定时间内未完成测试扣5分。
9、清理现场，总分5分。
10、附加加分，光纤熔接每提前2分钟完成加1分，上限10分。
五、竞赛时间、地点
竞赛时间：2011年9月
竞赛地点：省公司大院内
六、裁判组
裁判组包括裁判员3名，裁判长1名。
对于竞赛结果，裁判组有最终裁决权。
裁判在选手操作过程中只观察、记录存在问题，比赛结束后，再统一进行评分。
七、竞赛用材料
1、三盘24芯ADSS光缆（长度约2km，省公司准备）。
2、48系统光配单元12套（省公司准备）。
3、测试裸纤（约2km，各单位自行准备）。
4、熔接仪（各单位自行准备，为公平起见，要求为藤仓50S或60S熔接仪）。
5、OTDR（各单位自行准备）。
6、测试尾纤4根（3米或5米，各单位自行准备）。
7、熔接工具（各单位自行准备）。
8、热缩管、塑料管、酒精、脱脂棉花若干（各单位自行准备）。
评分表。
